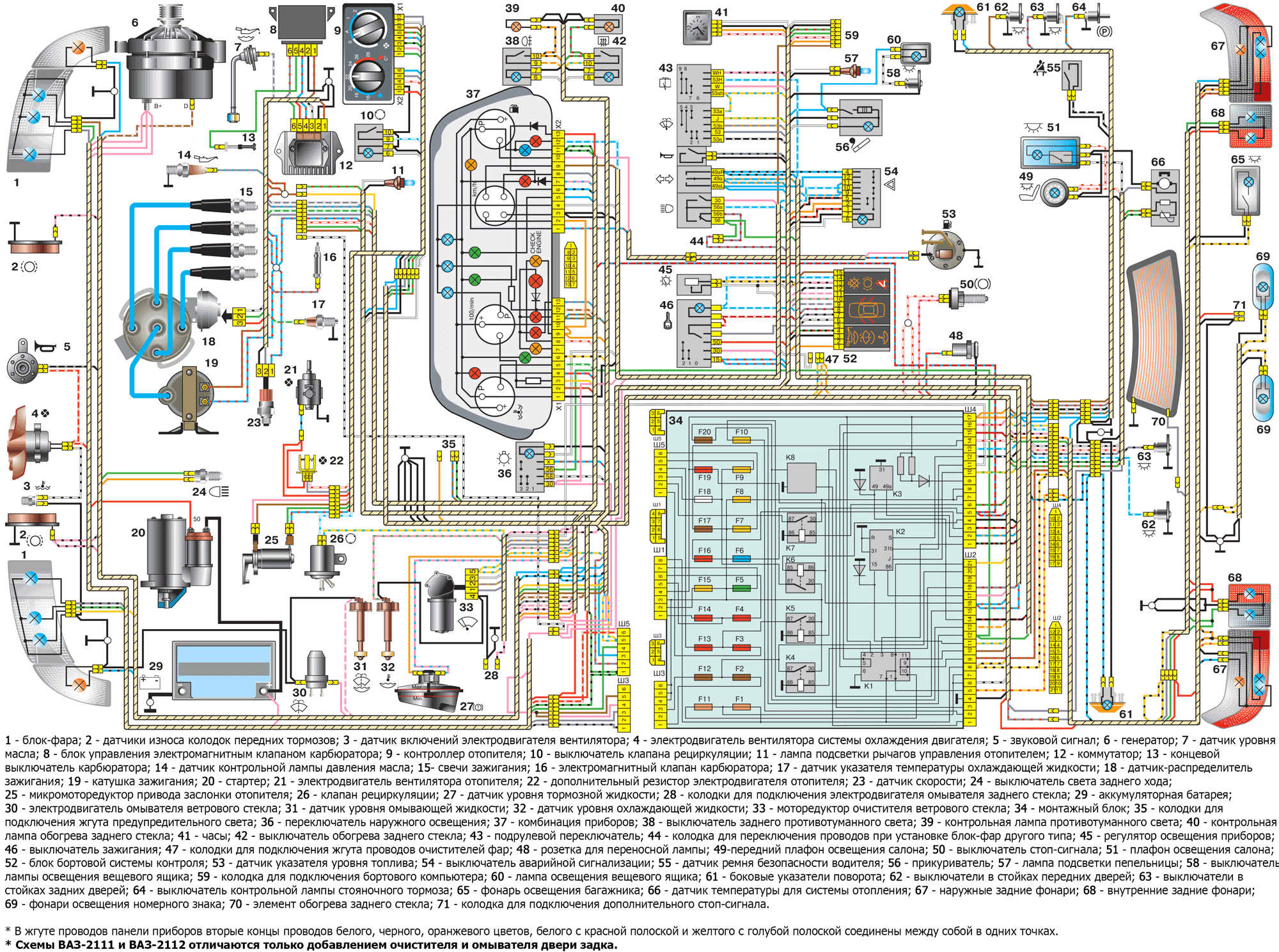

Электрические схемы проводки и предохранителей в автомобиле ваз 2112 с описанием

Ваз 2110 2111 2112 (инжектор) предохранителей и реле

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого поколения и выше находится слева от рулевой колонки, под переключателем фар. Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается вниз и все элементы доступны для замены. Если приходится работать на морозе в непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому лучше снять блок целиком. Для этого:

  1. Фигурной крестовой отверткой выкрутите защелку у переднего края панели.
  2. Переверните плату.
  3. Отсоедините фишки контактов.
  4. Извлеките блок наружу.

Расположение блока предохранителей Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно когда требуется перепаивание схемы предохранителей или замена многочисленных плавких элементов. Чтобы заменить только один защитный модуль или реле, монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и расшатывающими движениями тяните вверх.

В основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение одинаково для всего “семейства”. Реле могут немного отличаться по разбросанности на панели. На некоторых моделях отдельные ячейки могут пустовать. Это связано с комплектацией и установленным/отсутствующим оборудованием.

Каждый предохранитель отвечает за отдельное электрооборудование, оптику. Для этого в нем точно подобран критический ток по силе (А), чтобы защитить последующую цепь от повреждения при скачках напряжения, коротком замыкании. Без них автомобили загорались бы гораздо чаще.

Всем владельцам ВАЗ следует сохранить себе схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя

Сила тока в амперах

Расшифровка назначения

F1

5

Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто

F2

7.5

Свечение левой фары в режиме ближнего света

F3

10

Свечение левой фары в режиме дальнего света

F4

10

Свет передней правой противотуманной фары (если предусмотрено комплектацией)

F5

30

Электрические стеклоподъемники дверей

F6

15

Отвечает за прикуриватель, подключенную к разъему переносную лампу

F7

20

Вентилятор охлаждения радиатора ДВС, звуковой сигнал

F8

20

Электрический обогрев заднего стекла

F9

20

Подача насосом омывающей жидкости на лобовое стекло, работа дворников

F10

20

Запасной, для подключения дополнительных устройств

F11

5

Свет габаритов по правому борту авто

F12

7.5

Свечение правой фары в режиме ближнего света

F13

10

Свечение правой фары в режиме дальнего света

F14

10

Противотуманная передняя фара слева

F15

20

Подогрев передних сидений (если предусмотрен комплектацией)

F16

10

Аварийное свечение поворотников, указатель поворотов налево и направо

F17

7.5

Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов

F18

25

Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки

F19

10

Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,

F20

7.5

Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в “родственных” моделях скрывают за собой дополнительный предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом коробе.

Блок реле ВАЗ 2110 и смежных модификаций расположен на одной плате с предохранителями. Реле отвечают за цикличные действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать, сперва проверяют реле. Когда мультиметра нет под рукой, чтобы “прозвонить” элемент, просто вынимают другое реле с аналогичными характеристиками по току и вставляют на место проверяемого. Если оборудование заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки, окисленных контактах, самом неисправном оборудовании.

№ реле

Назначение

К1

Реле, отвечающее за контроль исправности свечения ламп

К2

Реле переднего стеклоочистителя

К3

Прерыватель работы поворотов, аварийная сигнализация

К4

Реле включения ближнего света фар

К5

Реле включения дальнего света фар

К6

Дополнительное реле

К7

Реле электрообогрева заднего стекла

К8

Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным. Это место можно использовать для подключения другого, циклично работающего электрооборудования.

Инструкция по снятию и замене

Замена предохранителей и реле на ВАЗ 2121 16 или 8 клапанов — очень простая процедура, которая под силу даже начинающему водителю, купившему свой первый автомобиль. Для этого достаточно внимательно ознакомиться с предлагаемой нами пошаговой инструкцией и посмотреть видео.

Чтобы без проблем вы нашли требуемый электропредохранитель, мы представили таблицы и схемы с расположением электропредохранителей.

Запрос вернул пустой результат.

Расположение элементов защиты цепи в дополнительном блоке.

Схема защитных элементов и реле в дополнительном блоке

  • модуль зажигания;
  • скорость , расхода воздуха , обогрева;
  • топливные реле , насос , форсунки;
  • вентилятор;
  • бензонасос;
  • зажигание.

Подготовка

Для того, чтобы заменить требуемый предохранитель или реле, не нужно каких-то специальных инструментов. Возможно, потребуется обычная отвертка и пинцет, который должен находиться в основном блоке. Также вам понадобятся предлагаемые нами схемы.

Решение проблем с дворниками и мотором печи путем поджатия контактов электропредохранителей.

Если у вас не работает какой-то потребитель, вам нужно действовать по следующей схеме:

  1. В целях безопасности нужно обесточить автомобиль. Для этого выключаем зажигание и вытаскиваем ключ.
  2. Отсоединяем клемму «минус» АКБ.
  3. Находим в таблице, под каким номером находится отвечающий за неработающее оборудование элемент.
  4. Далее в схеме находим его расположение.
  5. Открываем крышку отсека.
  6. При помощи пинцета извлекаем его.
  7. Ставим новый, аналогичный по номиналу.
  8. Ставим обратно минусовую клемму.
  9. Проверяем работу потребителя.

Извлечение электропредохранителя при помощи пинцета

Если проблема лишь в предохранителе или реле, то после проделанных работ должно все функционировать нормально. Если нет, то нужно проверить проводку и сам потребитель.

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

  • К1 – реле очистителя фар;
  • К2 – реле поворотников и аварийной сигнализации;
  • К3 – реле стеклоочистителя лобового стекла;
  • К4 – реле исправности ламп;
  • К5 – реле стеклоподъемников;
  • К6 – реле звукового сигнала;
  • К7 – реле обогрева заднего стекла;
  • К8 – реле дальнего света фар;
  • К9 – реле ближнего света;
  • F1-F20 – предохранители.

Номера штекеров блока ВАЗ 2109-09-099
для салона:

  • Ш1-Ш4 – соединяется со жгутом приборной панели;
  • Ш9 – соединяется с задним жгутом.

Номера для соединения в моторном отсеке:

  1. Ш5, Ш6 – соединяется передний жгут;
  2. Ш7,Ш8 – соединяется жгут проводов левого брызговика;
  3. Ш11 – соединяется жгут проводов короба воздухопритока.

Один из самых частых видов ремонта в электрооборудовании автомобилей ВАЗ классического семейства, является неисправность в цепях предохранителей, которые довольно часто теряют контакт с токопроводящими пластинками. Вообще конструкция стандартных предохранителей не особо то и способствует надежному контакту, стоит появится большему чем обычно сопротивлению и предохранитель начинает греться, потом контакт становится еще хуже и так до вплоть потери контакта.

Тоже самое происходит при ослаблении нажима пластинок, которые удерживают предохранитель. Тут кроется и опасность — при плохом контакте на самом предохранителе, он может не сработать при коротком замыкании, а лишь начнет довольно серьезно греться, вследствие чего сам предохранитель может спровоцировать загорание.

Но чаще прослеживается следующая ситуация, от плохого контакта предохранитель начинает довольно сильно нагреваться, если он сделан из пластмассы, то пластмассовая вставка расплавляется и предохранитель становится «коротким», выпадает из своего гнезда, при этом токопроводящая дорожка остается целой. Немного иная ситуация с предохранителями, в которых пластмасса заменена на керамическую вставку — они могут нагреваться еще сильнее, чем еще больше портят посадочные гнезда.

Избежать всех этих проблем можно путем установки блока с ножевыми предохранителями. О этом в следующем посте. Пост уже написан!

Чистота посадочных гнезд
. Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом

Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром.
Ни в коем случае
не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи

Я думаю вы и сами понимаете, что до пожара тут не далеко.

Сработал предохранитель
. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель.

Плавятся предохранители
. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой.
Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

  1. F1 — Резервное гнездо.
  2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
  3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
  4. F4 — 10А — Лампа дальнего света левой фары.
  5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
  6. F6 — 7,5А — Лампа ближнего света левой фары.
  7. F7 — 7,5А — Лампа ближнего света правой фары.
  8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
  9. F9 — Резервное гнездо.
  10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
  11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
  12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
  13. F13 — 15А — Прикуриватель.
  14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
  15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
  16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
  17. F17 — 10А — Противотуманная фара левая сторона.
  18. F18 — 10А — Противотуманная фара правая сторона.
  19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
  20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
  21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
  22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
  23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
  24. F24-F30 — Резервное гнездо.
  25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
  26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

Ниже представлена схема распиновки центрального блока кузовной электроники.

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Где находится реле ваз 2107 под капотом ?

Расшифровка обозначений на рисунке: 1 — 00001-0038318-01 — гайка М5 с зубчатым буртиком; 2 — 21100-3747210-20 (21100-3747210-23) — реле стартера; 3 — 21010-3726410-00 — втулка дистанционная; 4 — 21070-3747120-00 — кронштейн; 5 — 00001-0076711-01 — винт 4,9х12,7 самонарезающий; 6 — 00001-0026052-70 — стопорная шайба 5мм; 7 — 21140-3747610-00 (21140-3747610-01, 21140-3747610-02, 21140-3747610-03) — реле задних противотуманных огней; 8 — 21100-3747210-30 (21100-3747210-33) — релюшка системы впрыска; 9 — 21100-3747210-20 (21100-3747210-23) — релюха системы впрыска; 10 — 00001-0038321-01 — гайка М6 с зубчатым буртиком; 11 — 21050-3747210-21 (21050-3747210-22, 21050-3747210-23, 21050-3747210-28, 21050-3747210-58) — реле; 12 — 21050-3747010-01 (21050-3747010-02, 21050-3747010-03) — реле-прерыватель; 13 — 21010-5205150-00 (21010-5205150-01) — реле стеклоочистителя.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108 . Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

Схема монтажного блока.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

  • К1 — реле включения передней оптики;
  • К2 — реле стеклоочистителей;
  • К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
  • К4 — реле ламп ближнего света;
  • К5 — реле ламп дальнего света;
  • К6 — резервное реле;
  • К7 — реле включения нити подогрева заднего стекла.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

  1. Предохранитель модуля зажигания и электронного блока управления двигателем.
  2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
  3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
  4. Реле электродвигателя вентилятора.
  5. Реле включения электродвигателя топливного насоса.
  6. Реле системы зажигания.

Назначение

На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка.

Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности.

Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.

Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.

Салонный блок

На УАЗ Патриот, как уже было сказано ранее, один из блоков предохранителей располагается прямо в салоне — с левой стороны, около коленки водителя. Для доступа к нему нужно открутить винт, фиксирующий пластиковую крышку. Это основной узел, в котором расположены плавкие электропредохранители, отвечающие за свет фар, работу прикуривателя, отопителя, подъемников стекол.

Для автомобиля УАЗ Патриот, чтобы хорошо разобраться с назначением того или иного предохранителя, ниже приведены схемы. Реле также пронумерованы, в таблице дается их расшифровка. На УАЗ Патирот заводом, начиная с первых годов выпуска, неоднократно проводились эксперименты, после которых внешний вид монтажного блока и расположение предохранителей в нем менялись кардинально.

До 2011 года

  1. Затем, для Патриота на смену предыдущему пришел другой монтажный блок с предохранителями, у которого назначение и расположение этих элементов поменялось.

После 2011 года

Блоки предохранителей для УАЗ Патриот после 2011 года выпуска, включая 2012 и 2013 год, получили совершенно новое расположение внутренних элементов.

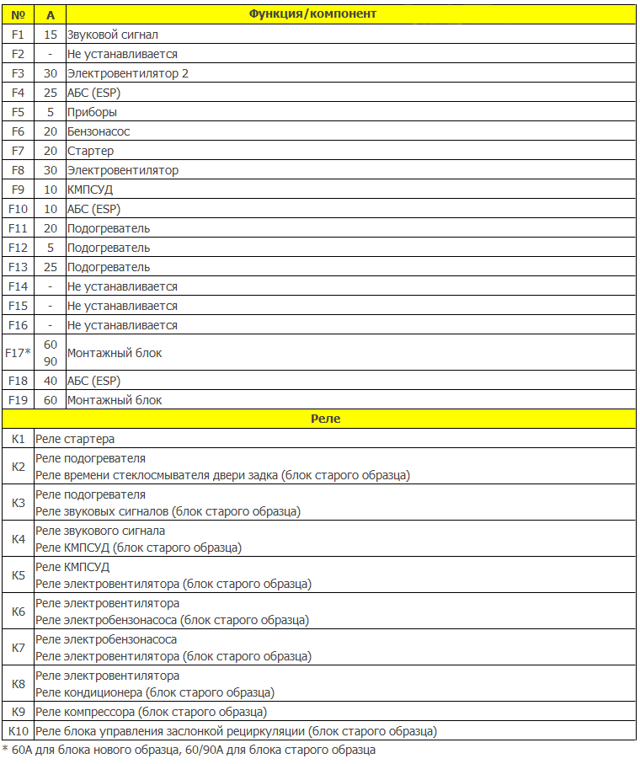

Дополнительный блок под капотом

Но, одним блоком предохранителей на УАЗ Патриоте дело не обходится, под капотом находится второй — дополнительный монтажный блок с другими, не менее важными электропредохранителями и реле, отвечающими за такие узлы, как: стартер, бензонасос, ABS, другие системы.

Токи здесь выше, тут даже есть электропредохранитель на 80 А! Таким образом, если вдруг на вашем УАЗ Патриот внезапно откажет электрический вентилятор охлаждения, первым делом стоит проверить соответствующий предохранитель внутри блока, который находится в подкапотном пространстве.

Монтажный блок под капотом может быть двух разновидностей: старого образца, нового образца. Так же, как и салонные блоки предохранителей, они отличаются расположением элементов, а также другими моментами.

Некоторые реле и электропредохранители могут отсутствовать внутри монтажного блока, это зависит от комплектации автомобиля, а также от его года выпуска.

Кроме этого блока под капотом — с противоположной стороны может размещаться еще один — дополнительный, обеспечивающий работу кондиционера. Если УАЗ Патриот с дизельным двигателем, тогда на это место ставят реле и предохранитель для специальных дизельных свечей накаливания. Такие свечи дизельному ДВС нужны только для запуска зимой.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле Назначение
К1 Исправность ламп
К2 Очиститель переднего стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Ближний свет
К5 Включение дальних фар
К6 Дополнительное реле стартера
К7 Обогрев заднего стекла
К8 Задний противотуманный свет
№ предохранителя Сила тока (ампер) Описание предохранителей
F1 5 Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2 7,5 Ближняя левая фара
F3 10 Дальняя левая фара
F4 10 Правый противотуманный свет
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа или розетка
F7 20 Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8 20 Обогрев заднего стекла. Включение обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10 20 Резерв
F11 5 Правый габаритный свет
F12 7,5 Правый ближний свет
F13 10 Правый дальний свет. Контрольная лампа включения дальнего света
F14 10 Левый противотуманный свет
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18 25 Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20 7,5 Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
