Газлифтный клапан

Способы крепления шаровых газлифтных клапанов

Существует несколько способов крепления шаровых газлифтных клапанов:

1. Применение специальных крепежных элементов, таких как болты, гайки и шайбы. Эти элементы помогают закрепить клапан на поверхности скважины и обеспечить его надежную фиксацию.
2. Использование цементного раствора. Цементный раствор подходит для крепления клапана в скважине, так как обладает высокой прочностью и устойчивостью к воздействию окружающей среды.
3. Применение механических фиксаторов. Эти устройства позволяют закрепить клапан непосредственно внутри скважины, обеспечивая его стабильность и надежность работы.
4. Использование специальных клеевых составов. Клеевые составы обладают хорошей адгезией к различным материалам и могут быть использованы для закрепления клапана в скважине.

Выбор оптимального способа крепления зависит от конкретных условий эксплуатации скважины, типа клапана и требуемой надежности его работы.

Рис. 3.3 Газомотокомпрессор МК-8, . Оборудование для ремонта газлифтных и фонтанных скважин

Канатный инструмент — это набор инструментов и принадлежностей для различных операций, проводимых непосредственно в скважине и спускаемых в нее на проволоке или канате. Все эти инструменты можно разделить на следующие категории:

• стандартный канатный набор для создания ударов вверх и вниз (механический и гидравлический яссы, грузоштанги, шарниры, замки);
• установки и извлечения клапанов всех видов, оснащенных замком (отклонитель для работ в скважинных камерах, спускной и подъемный инструмент и др.);

• специального назначения (оправка, скребок, печать, ловильный инструмент, инструмент для открытия — закрытия циркуляционного клапана, желонка для песка и др.).

Колонный инструмент и колонные скребкипредназначены для очистки внутренней поверхности обсадных и эксплуатационных колонн от слоя бурового раствора, цементных корок, заусенцев, задиров, отложений солей, парафина и шлама перед спуксом пакеров или скважинного оборудования, а также для проведения ремонтных работ. Очистка производится с одновременной промывкой ствола скважины.

Фрезер предназначен для разбуривания стационарных пакеров, пробок и скважинного оборудования при капитальных ремонтах. Фрезеры и рейберы используют для удаления солей, парафина и шлама из колонн НКТ.

Яссы (рис. 4.1-2) предназначены для создания осевой ударной нагрузки, которую невозможно передать проволокой или канатом. Значительные усилия необходимо создавать при посадке или извлечении клапанов. Механический ясс предназначен для удара, направленного вверх или вниз, а гидравлический — только вниз.

Яссы представляют собой раздвижные устройства, которые приводятся в действие натяжением проволоки. Их применяют вместе с грузовыми штангами, которые всегда устанавливают непосредственно над яссами.

Консольный отклонитель (рис. 4.3) предназначен для установки и извлечения клапанов в скважинные камеры. Надежность проведения операций в скважинах при помощи консольного отклонителя обеспечивается применением скважинных камер с направляющими втулками.

II. КЛАССИФИКАЦИЯ ЗАПОРНОЙ АРМАТУРЫ

Применяемая на магистральных газопроводах запорная арматура различается по конструктивным особенностям, номинальному (условному) давле¬нию, номинальному (условному) проходу, типу привода и ряду других признаков. Запорная арматура каждого вида состоит из трех основных элементов: запорного устройства, привода и системы управления. Запорное устройство состоит из закрытого герметичного корпуса, внутри которого размещается запорный узел. Корпус обычно имеет два (иногда и более) присоединительных конца, которыми он плотно присоединяется к трубопроводу. Запорный узел предназначен для герметичного разделения трубопровода на части. Он состоит из седла и запорного органа, которые находятся в постоянном соприкосновении по уплотнительным поверхностям, и в закрытом состоянии герметично разделяют разобщенные части трубопровода.   Привод арматуры — это исполнительный механизм, перемещающий запорный орган внутри запорного узла относительно седла из закрытого поло¬жения в открытое и наоборот. Система управления служит для подачи дистанционного или местного управляющего сигнала к исполнительному механизму (приводу) для установки запорного органа в открытое или закрытое положение.

Классификация клапанов по принципу действия

Невозможно представить человеческий быт и уж тем более  многие промышленные производства без разветвленных и сложных сетей коммуникации, систем водоснабжения и газовых трубопроводов. Важную роль в эксплуатации этих объектов играет трубопроводная арматура, которая позволяет управлять потоками газов, жидкостей и даже порошков. Вот почему ее выбор, приобретение, монтаж и использование частенько становятся насущными проблемами для крупных и малых предприятий.

Задачи клапанов
Чугунный вентиль15кч33п и другие задвижки выполняют множество функций, которые сводятся к
управлению и регулированию газообразных, порошковых и жидких сред, передвигающихся в трубопроводах различного типа. Они могут полностью либо частично перекрывать поток, смешивать различные потоки в один, разделять поток на несколько фаз, изменять давление в среде и т.д. Все эти функции востребованы
как в быту, так и на производствах.

Существуют и нестандартные задачи, для исполнения которых устанавливаются клапаны особого типа. Например, они используются в медицинских приборах, предназначенных для работы с кровью и другими жидкими средами организма. Некоторые нестандартные промышленные клапаны устроены так, что могут
работать даже в состоянии невесомости или вакуума. Кроме того, есть модели, предназначенные для работы с мелкими частицами, вроде электронов, в полупроводниковых средах.

Классификация арматуры
Исходя из основных функций трубопроводной арматуры, ее разделяют на два больших класса. К первому относятся регулирующие детали – их называют кранами и клапанами. А ко второму причисляют запорные устройства.

Например, задвижка 30ч39р или любые другие затворы. Разумеется, это деление весьма условно и даже приблизительно, поскольку некоторые клапаны являются универсальными устройствами, которые способны выполнять целый комплекс разнообразных функций.

Поэтому существует более подробная классификация, которая учитывает все возможные функциональные особенности арматуры. В соответствии с ней существуют запорные клапаны, необходимые для перекрытия трубопроводов, и запорно-регулирующие задвижки, которые могут полностью либо частично перекрывать
поток, регулируя при этом давление и скорость тока в трубе.

Предохранительные и защитные задвижки защищают трубы от перепадов давления. Обратные клапаны препятствуют перемене направления потока.

Невозвратно-запорные и невозвратно-управляемые устройства способны регулировать поток и при этом препятствовать смене его направления. Наконец, дренажные клапаны позволяют избавляться от излишков рабочей среды.

Приведенная нами классификация на данный момент является наиболее точной и жизнеспособной.

Tags: клапаны, строительство

This entry was posted on September 13, 2012 at 8:10 am and is filed under Uncategorized. You can follow any responses to this entry through the RSS 2.0 feed.
You can , or trackback from your own site.

Обратный клапан до или после насоса. Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление
• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Типы клапанов трубопроводной арматуры и их применение в различных отраслях

Клапаны трубопроводной арматуры являются важным элементом системы транспортировки жидкости или газа и применяются в различных отраслях промышленности. Разнообразие типов клапанов позволяет выбрать оптимальный вариант для каждой конкретной задачи.

Одним из наиболее распространенных типов клапанов являются шаровые клапаны. Они характеризуются простотой конструкции, высокой пропускной способностью и надежной герметичностью. Шаровые клапаны широко применяются в различных отраслях, таких как нефтегазовая промышленность, химическая промышленность, водоснабжение и др.

Другим распространенным типом клапанов являются дисковые клапаны. Они отличаются высоким коэффициентом пропускной способности, низким гидравлическим сопротивлением и компактной конструкцией. Дисковые клапаны широко применяются в водопроводных системах, системах отопления и кондиционирования, а также в пищевой и фармацевтической промышленности.

Для регулирования потока жидкости или газа часто используются дроссельные клапаны. Они позволяют изменять пропускную способность в широких пределах и обеспечивать стабильное давление в системе. Дроссельные клапаны применяются в системах водоснабжения, нефтегазовой промышленности, энергетике и других отраслях.

В зависимости от конструкции и применения, клапаны могут быть механическими или автоматическими. Механические клапаны управляются оператором вручную, а автоматические клапаны обеспечивают автоматическое регулирование и контроль за потоком. Автоматические клапаны широко применяются в системах автоматизации и управления процессами в различных отраслях промышленности.

Обратный клапан для воздуха. Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

1. Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
2. Резиновое кольцо.
3. Пружина, которая надевается на направляющие выступа.
4. Пробка, которая обеспечивает перекрытие механизма.
5. Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
6. Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

1. Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
2. Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
3. При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Устройство регулирующего клапана. Классификация и область применения регулирующих клапанов

Регулирующие клапаны используются в трубопроводных системах, в которых необходимо точное распределение потоков переносимой среды. Они позволяют изменять пропускную способность трубы, тем самым регулируя уровень давления.

По форме корпуса различают регулирующие клапаны:

• Проходные, в которых рабочая среда не меняет своего направления. Они монтируются на прямых участках трубопровода, сохраняя изначальное направление потока среды.
• Угловые, изменяющие направление перемещения рабочей среды на 90 градусов. Применяются при необходимости поворота трубы.
• Трехходовые, имеющие три патрубка. Два из них отвечают за вход среды, один — за подачу (или наоборот). Используется, когда нужно смешать два потока в один или разделить общий поток на два отдельных.

В качестве материала изготовления корпусных деталей применяется чугун, нержавеющая, легированная и конструкционная сталь. Возможно изготовление из латуни и других сплавов. Материал подбирается исходя из условий использования (окружающей среды, давления и т. п.) и типа рабочей среды.

Регулирующие клапаны устанавливаются на трубопроводы, переносящие горячую и холодную воду, нефть и нефтепродукты, газ, пар и жидкости с разным химическим составом. Они используются в разных областях промышленности — газовой, нефтеперерабатывающей, при производстве химических веществ, в инженерных коммуникациях.

По методу фиксации на трубопроводе различают клапаны: приварные, муфтовые, штуцерные или фланцевые. В быту чаще всего используют муфтовую арматуру, отличающуюся простотой монтажа с помощью резьбового соединения. Промышленные трубопроводы оснащаются фланцевыми и приварными регулирующими клапанами.

По способу управления клапаны делятся на ручные и автоматические. Первые устанавливаются на трубах маленького условного прохода, на технических и бытовых трубопроводах. Для промышленных целей используют автоматические регулирующие клапаны, оснащенные электро-, гидро- или пневмоприводом. Они комплектуются специальными контрольными датчиками, оценивающими уровень давления среды и регулирующими положение затвора, согласно заданному алгоритму.

Преимущества регулирующих клапанов:

• Надежность, работа с разными средами.
• Длительный срок эксплуатации.
• Широкий выбор типоразмеров, конструкций клапанов для трубопроводных систем разного назначения.

Рис. 1.10Конструкция пакера ПН-ЯМ:

1 — головка пакера; 2 — упор манжет; 3 — манжеты; 4 — конус; 5 — плашка; 6 — плашкодержатель; 7 — цилиндр; 8 — захват; 9 — корпус фонаря; 10 — башмак фонаря; 11 — замок, ограничивающий взаимное передвижение ствола пакера и лишних деталей: 12 — гайка; 13 — палец замка: 14 — ствол пакера.

нефть скважина оборудование фонтанный газлифтный

Пакеры делятся по следующим признакам:

1.) По способу установки:

• С помощью хвостовика, путем его опоры на забой;
• В переходе с одной колонны на другую;
• За тело эксплуатационной колонны.

2.) По способу посадки:

— гидравлические; — механические; — гидромеханические.

3.) По восприятию давления:

— сверху;

— снизу;

— двойного действия.

4.) По способу снятия:

— вращением; — разбуриванием; — специальным

5.) По исполнению:

Коррозионностойкие:

— углекислотостойкие (СО₂ не более 10% об.); — сероводородостойкие (H₂ S и СО₂ не более 10% об. каждого компонента); — сероводородостойкие (H₂ S и СО₂ свыше 10%, но не более 25% об. каждого компонента); — термостойкое (для рабочих сред с температурой более 150°С).

Условное обозначение пакера должно включать:

тип;

• число проходных отверстий (для многопроходных пакеров);
• вид по способности фиксироваться;
• способы посадки и съема;
• наружный диаметр;
• максимальный перепад давления;
• исполнение.

Например: ПВ — ЯГИ — 118/60 — 35.

Расшифровка: пакер, с восприятием давления сверху, с гидравлическим способом установки, снятие — инструментом, с якорем, внешним диаметром 118 мм, проходным сечением 60 мм, рассчитанный на давление 35 МПа.

Табл. 1.2.6 Сортамент пакеров

Параметры	Механические пакеры	Гидромеханические пакеры
	ПН-М	ПН-ЯМ	ПН-ЯГМ	ПД-ЯГМ
Наружный диаметр Рабочее давление, МПа (кгс/см2) Диаметр проходного отверстия d, мм Условный диаметр эксплуатационной колонны труб, мм Диаметр присоединительной резьбы пакера, мм	94; 112; 118; 122; 132; 136; 140; 145 40; 60; 76 114; 140; 146; 168; 178 60; 73; 89	112; 118; 136 21(210) 62 146; 168	11 8; 1 22; 1 36; 140; 145 21(210) 62; 76 140; 146; 168; 178 73; 89
П р о д о л ж е н и е т а б л.

Параметры	Гидравлические пакеры
	ГПД-ЯГ	ПД-ЯГ; 2ПД-ЯГ	ЦПД-ЯГ
Наружный диаметр Рабочее давление, МПа (кгс/см2) Диаметр проходного отверстия d, мм Условный диаметр эксплуатационной колонны труб, мм Диаметр присоединительной резьбы пакера, мм	112; 118; 122; 136; 140; 145 50 (500) 62; 76 146; 168; 178 73; 89	112; 118; 136; 145 35 (350); 50 (500) 50; 76; 61 146; 168; 178 60; 73; 89	136; 140; 145 35 (350) 80 168; 178

.2.3 Якори

Якори (рис. 1.11) предназначены для предотвращения скольжения скважинного оборудования внутри эксплуатационной колонны труб.

На ствол якоря ЯГ установлен конус, имеющий направляющие для плашек, вставленных в Т-образные пазы плашкодержателя. Якорь спускается в скважину на колонне подъемных труб. Заякоривание происходит при подаче жидкости в трубы под давлением.

Рис. 1.11Якорь:

• а — ЯГ;
• б — ЯГ1;
• 1 — конус;
• 2 — ствол;
• 3 — плашка;
• 4 — плашкодержатель;
• 5 — срезной винт;
• 6 — поршень;
• 7 — корпус;
• 8 — муфта;
• 9 — патрубок;
• 10 — винт;
• 11 — пружина;
• 12 — планка.

Жидкость, попадая под поршень, срезает винты, перемещает плашкодержатель и плашки вверх, которые, натягиваясь на конус, расходятся в радиальном направлении и заякориваются на внутренней стенке эксплуатационной колонны труб. Якорь освобождается при подъеме колонны труб. При этом ствол движется вверх совместно с конусом, конус вытягивается из-под плашек, освобождая их.

1.2.4 Разъединители колонн

Для обеспечения возможности ремонта скважин без глушения применяются разъединители колонн (рис. 1.12).

Разъединитель позволяет поднимать колонну НКТ вместе со смонтированным на ней оборудованием, не срывая пакера.

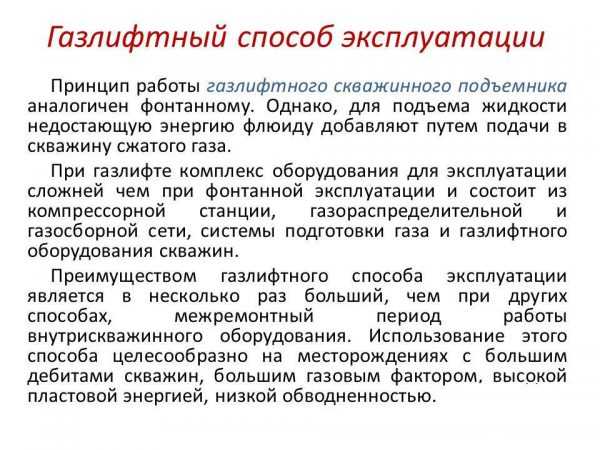

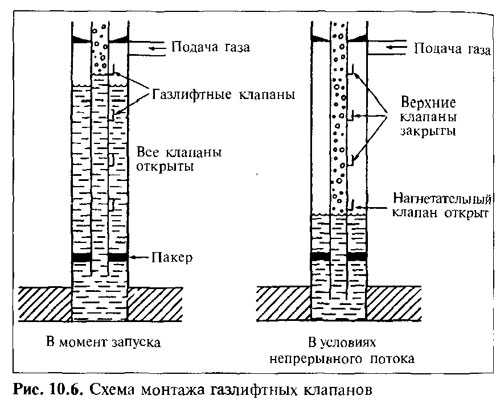

Газлифтный способ эксплуатации нефтяных скважин

К основным преимуществам этого метода относятся:

• он позволяет отбирать  большие объемы жидкостей при любом диаметре эксплуатационной колонны, а также дает возможность  форсировать  отбор из скважин с высокой степенью обводненности;
• с его помощью можно эксплуатировать скважины с высоким показателем газового фактора; другими словами, этот способ дает возможность  использовать энергию пластовых газов, даже в скважинах, забойное давление которых меньше давления насыщения;

 Загрузка …

• при использовании этого способа  влияние профиля скважинного ствола на эффективность работы невелико,  что очень актуально  для скважин  наклонного направления;
• высокое значение давления и температура добываемой продукции и наличие в ней механических примесей не влияет  на работу скважины;
• регулировать режим работы скважины по дебиту при этом способе эксплуатации достаточно просто;
• обслуживание и ремонт газлифтных скважин достаточно просты, а использование современных видов оборудование позволяет добиваться большого временного промежутка безремонтной работы;
• этот способ позволяет реализовать одновременную раздельную эксплуатацию, а также эффективно бороться с коррозией, солевыми и парафиновыми отложениями;
• простота проведения исследований скважин.

Есть у газлифта и свои недостатки, к которым относятся:

№	Полезная информация
1	высокий уровень начальных капвложений при строительстве компрессорных станций
2	достаточно низкий КПД таких систем
3	риск возникновения во время подъема нефти стойких эмульсий

Учитывая достоинства и недостатки газлифтного (компрессорного) способа эксплуатации нефтяных скважин, его применение наиболее эффективно на больших нефтяных месторождениях, где есть скважины с высокими значениями забойного давления после прекращения фонтанирования и с большими дебитами. Кроме того, эту методику можно применять при эксплуатации наклонно-направленных скважин, а также на горных выработках, продукция которых содержит большое количество примесей механического характера. Другими словами – в таких условиях, при которых главным критерием рациональной работы является МРП (межремонтный период) работы оборудования.

Такая система  может применяться в качестве временной меры, пока строится  компрессорная станция. Бескомпрессорная система газлифта практически ничем не отличается от компрессорной, посколько единственное их отличие – это источник газа с высоким давлением.

Периодический газлифт, как правило, используют  на скважинах, суточный дебит которых составляет  40 -60 тонн, а также при низком значении пластового давления.

В процессе выбора метода эксплуатации приоритет газлифтной системы определяется с помощью технико-экономического анализа, с учетом специфики региона добычи и особенностей конкретного месторождения. К примеру, длительный МРП работы скважин с газлифтом,  достаточно простое обслуживание и ремонт, а также высокая степень автоматизации добычи стали главными факторами, предопределившими организацию больших газлифтных систем таких крупных российских месторождениях Западной Сибири, как  Самотлорское, Правдинское и Федоровское.

Применение этой методики позволило снизить необходимость в региональных  трудовых ресурсах и дало возможность создать всю необходимую  инфраструктуру (в том числе и бытовую), с целью обеспечить рациональное использование этих ресурсов.

Список источников

• vmk-mebel.ru
• neftok.ru

Газлифтный клапан

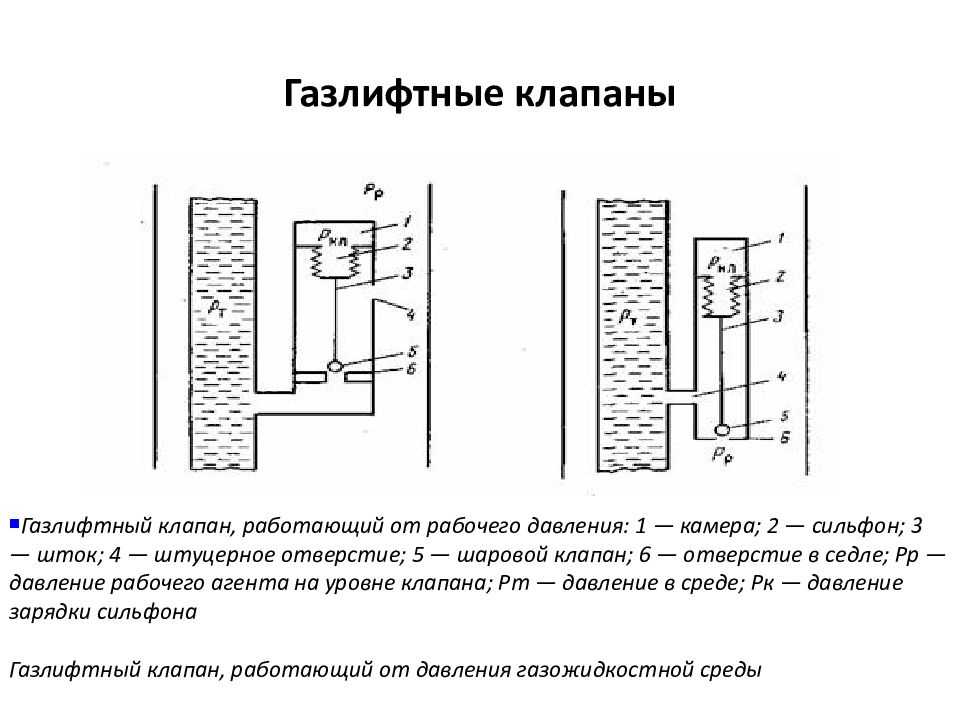

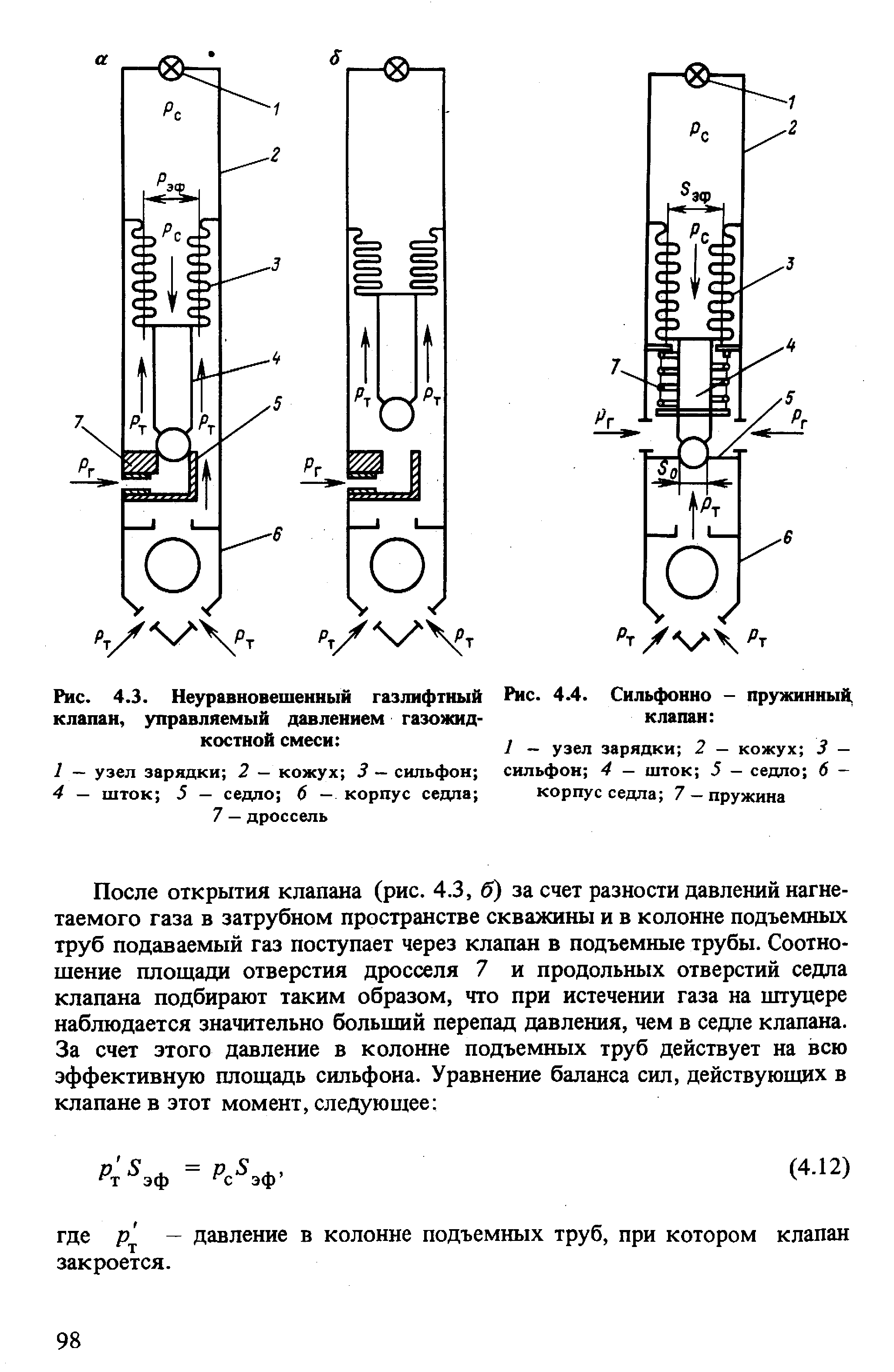

И Принципиальная схема клапана, управляемого давлением в трубах.

Газлифтные клапаны и особенно его рабочие органы изготавливаются из специальных сталей и сплавов, стойких к действию коррозии и износу.
 

Газлифтные клапаны устанавливаются и извлекаются с помощью гидравлической лебедки, смонтированной в кузове микроавтобуса, либо на специальной раме, переносимой вертолетом при использовании на заболоченных территориях. Такой агрегат ( ДГТА-4) разработан проектной организацией Азинмаша. Агрегат смонтирован на шасси автомобиля УАЗ-452 и состоит из масляного насоса с приводом от двигателя автомобиля, двухскоростной лебедки с приводом от гидродвигателя, системы гидрооборудования, включающей клапанные и золотниковые устройства, а также гидросистему управления лебедкой. Перед оператором в кабине установлены индикатор натяжения проволоки и указатель глубины.
 

Газлифтные клапаны Г — съемные, но при необходимости возможна их установка в стационарных скважинных камерах.
 

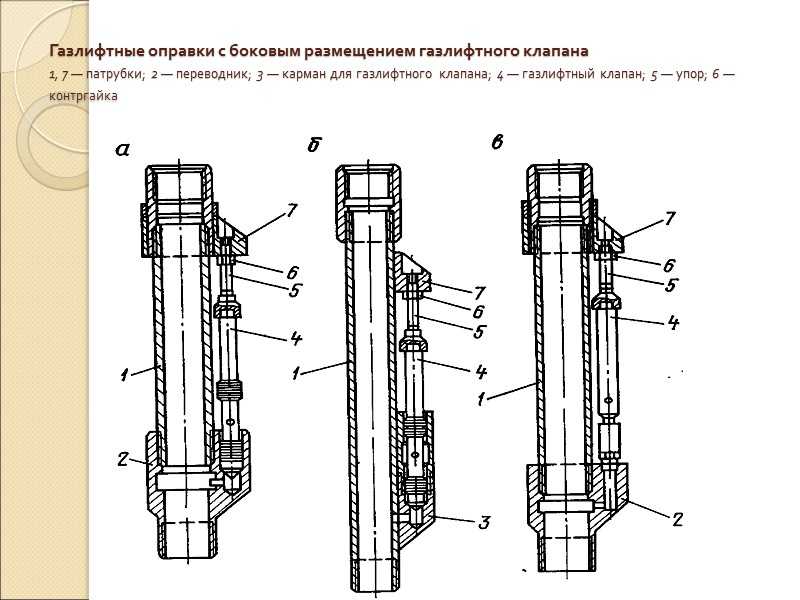

Газлифтный клапан устанавливается в карман скважинной камеры при помощи специального посадочного инструмента. Клапан захватывается этим инструментом за замок, закрепляемый на переводнике 1, и при закачке жидкости в насосно-компрессорные трубы вставляется в карман скважинной камеры.
 

Схема для добычи газа из обводненного пласта.

Газлифтный клапан позволяет добывать раздельно газ из обводненного пласта через затрубное пространство.
 

Газлифтные клапаны — это своего рода регуляторы, посредством которых в скважине автоматически устанавливается или прекращается сообщение между колонной подъемных труб и затруб-ным пространством, заполненным нагнетаемым газом. В настоящее время получили распространение сильфонные клапаны для газ-лифтных установок непрерывного и периодического действия и управляемые давлением газа в затрубном пространстве.
 

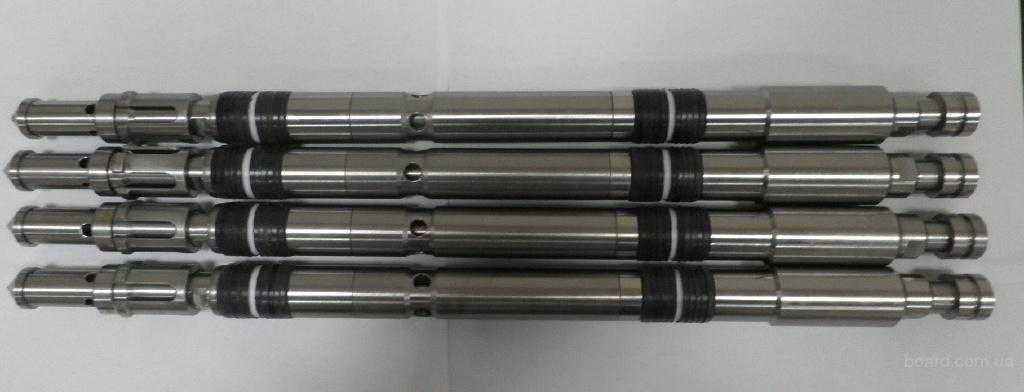

Газлифтный клапан — это устройство для впуска газа в НКТ, выполненное таким образом, что газ может входить в трубы, а жидкость выходить из них не может.
 

Газлифтные клапаны и особенно его рабочие органы изготавливаются из специальных сталей и сплавов, стойких к действию коррозии и износу. Для того чтобы можно было осуществлять при необходимости промывку скважины, оборудованной газлифтными клапанами, последние снабжаются дополнительным узлом, выполняющим роль обратного клапана. При создании давления внутри НКТ обратный клапан закрывается, и поток промывочной жидкости идет не через газлифт-ный клапан, а через башмак колонны труб. Газлифтные клапаны, несмотря на их кажущуюся простоту, как это может показаться, если рассматривать их принципиальные схемы, в действительности являются сложными приборами, для изготовления которых нужна совершенная технология и высокая точность производства. Конструкция газлифтного клапана, управляемого давлением в трубах, показана в качестве примера на рис. IX. Клапан предназначен для крепления снаружи НКТ. Принципиальная схема такого клапана была показана на рис. IX.11. Такой газлифтный клапан комплектуется обратным клапаном, привинченным к нижнему концу.
 

Газлифтные клапаны устанавливаются и извлекаются с помощью гидравлической лебедки, смонтированной в кузове микроавтобуса, либо на специальной раме, переносимой вертолетом при использовании на заболоченных территориях. Такой агрегат ( ДГТА-4) разработан проектной организацией Азинмаша. Агрегат смонтирован на шасси автомобиля УАЗ-452 и состоит из масляного насоса с приводом от двигателя автомобиля, двух-скоростной лебедки с приводом от гидродвигателя, системы гидрооборудования, включающей клапанные и золотниковые устройства, а также гидросистему управления лебедкой. Перед оператором в кабине установлены индикатор натяжения проволоки и указатель глубины.
 

Газлифтный клапан — — это устройство для впуска газа в НКТ, вшюлиенное таким образом, что газ может входить в трубы, а жидкость выходить из них не может.
 

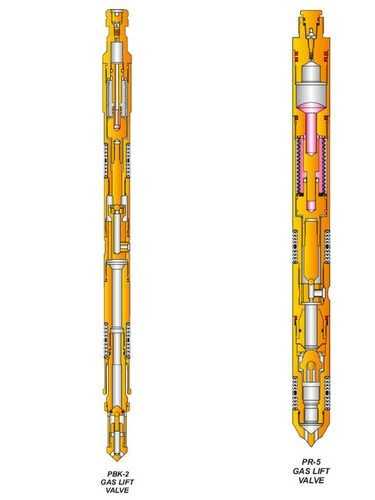

Газлифтные клапаны Г ( рис. 45) состоят из устройства для зарядки, сильфонной камеры, пары шток — седло, обратного клапана и устройства фиксации клапана в скважинной камере.
 

Газлифтные клапаны Г по назначению делятся на пусковые и рабочие.
 

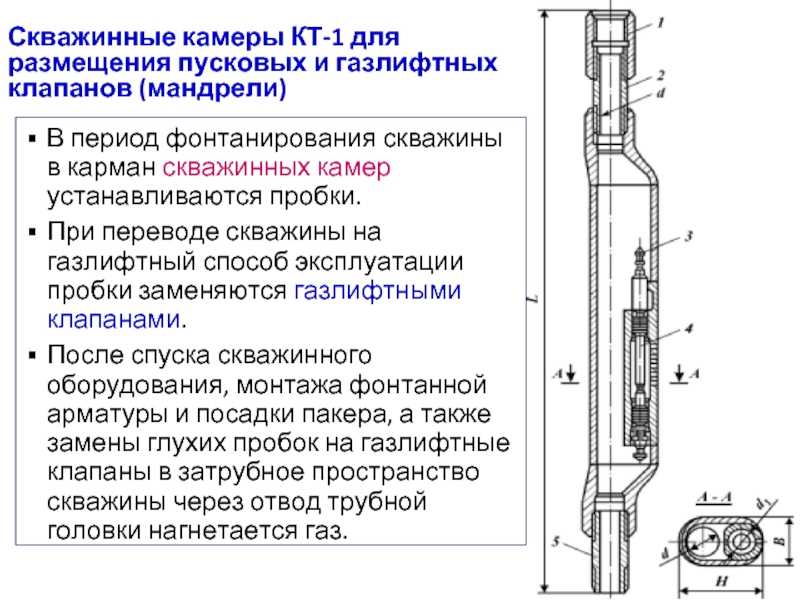

Газлифтные клапаны в скважинных камерах устанавливают специальным инструментом, спускаемым на проволоке гидравлической лебедки. Эксцентричность камеры обеспечивает при установленном клапане сохранение свободного проходного сечения насосно-компрессорной трубы Это позволяет выполнять необходимые работы в скважине без извлечения НКТ.
 

Особенности газлифтных клапанов

Газлифтные клапаны представляют собой устройства, используемые в нефтяной промышленности для подъема нефти и газа из скважин. Они имеют ряд особенностей, которые делают их эффективными и надежными инструментами.

Одной из особенностей газлифтных клапанов является их способность работать на поверхности воздушно-газовой смеси, что позволяет использовать их в широком диапазоне условий эксплуатации. Это позволяет снизить затраты на электроэнергию и обеспечивает гибкость в управлении процессом добычи.

Газлифтные клапаны также отличаются простотой конструкции и малыми габаритами, что делает их удобными в использовании и обслуживании. Кроме того, они могут быть изготовлены из различных материалов, включая нержавеющую сталь и медь, что обеспечивает долговечность и устойчивость к коррозии.

Преимущества газлифтных клапанов	Ограничения использования
Простота и надежность	Ограниченная энергоэффективность
Гибкость в управлении процессом добычи	Неэффективность при низких температурах
Малые габариты и легкость установки	Необходимость в специальном оборудовании для установки и обслуживания
Устойчивость к коррозии

Газлифтные клапаны позволяют повысить эффективность и надежность добычи нефти и газа из скважин, обеспечивая газовую подпитку, создавая дополнительное давление и снижая гидростатическое давление жидкости в скважине. Они являются неотъемлемой частью нефтяных и газовых скважин и используются на всех этапах добычи – от начала эксплуатации до закрытия скважин.

Классификация

Планируя ремонт и покупку новой мебели, рекомендуем вам обратить внимание на конструкции, в составе которых применяются газлифты. Они повышают уровень эргономики, комфорта и безопасности эксплуатации любой мебели в несколько раз. При этом есть разные сферы применения мебельных газовых лифтов, из-за чего используется определенная классификация

При этом есть разные сферы применения мебельных газовых лифтов, из-за чего используется определенная классификация

Принимая во внимание направление их действия, выделяют 2 типа амортизаторов:

• Прямое действие. Конструкции с прямым типом действия отличаются тем, что они сжимают рабочий шток. То есть в состоянии базовой сборки шток находится в полностью выдвинутом положении. В сфере производства мебели именно такие устройства самые распространенные;
• Обратное действие. Из названия не сложно догадаться, чем они отличаются от элементов прямого действия. Как вы думаете? Совершенно верно. Здесь газлифт выдвигается в утопленный шток.

Существует классификация по внутреннему давлению внутри рабочих цилиндров. Конструкции делят на 2 категории.

• Высокое давление. Они состоят из штока и цилиндра. Внутри последнего, как уже отмечалось, находится инертный газ. Разобрать такой элемент нельзя. Работа основана на том, что газ начинает вытеснять из цилиндра стержень. Погружая шток внутрь цилиндра, объем используемого газового хранилища уменьшается, и повышается давление в пружине;
• Низкого давления. Эти подъемники делают на основе пары полых цилиндров, заполненных сжатым газом. При сжатии газ увеличивает объем и тем самым повышает внутреннее давление в пружине. Их ресурс почти неограничен. Плюс такие конструкции можно регулировать, разбирать и обслуживать.

Потому рекомендуем предварительно поинтересоваться, какие именно ГЛ используются в приобретаемой вами мебели. Если вы сделали мебель своими руками, тогда останется купить подходящий амортизатор. Наносится разметка, и выполняется установка. Купить газлифты сегодня совершенно не проблема. Цена на фурнитуру адекватная, а выбор большой.

Виды газлифтных клапанов: типы и крепление в процессе работы

Газлифтные клапаны представляют собой основной элемент системы газлифтного подъема, используемого для подъема нефтяной жидкости из скважины. Они выполняют роль клапанов, контролирующих подачу газа в скважину и обеспечивающих подъем жидкости на поверхность.

Существует несколько типов газлифтных клапанов, которые отличаются своими конструктивными особенностями и принципами работы:

Тип газлифтного клапана	Описание
Клапан с шаром	Клапан имеет форму полусферы, перемещающейся внутри корпуса под действием газового потока. При подаче газа клапан открывается, допуская подъем жидкости.
Клапан с дисковым элементом	Клапан представляет собой диск, прикрепленный к плунжеру. Под действием газа диск открывается и закрывается, регулируя подачу газа и перемещение жидкости.
Многоприоритетный клапан	Клапан состоит из нескольких клапанов разного диаметра, соединенных между собой. Они открываются последовательно, контролируя подачу газа и подъем жидкости в различных условиях работы скважины.

Крепление газлифтного клапана в процессе работы осуществляется с использованием специальных силовых элементов, таких как пружины, стопорные колпачки и т.д. Они обеспечивают надежную фиксацию клапана в требуемом положении и предотвращают его случайное открытие или закрытие.

Выбор типа и способа крепления газлифтного клапана зависит от условий работы скважины, требуемого объема подъема жидкости, а также характеристик самого клапана.
