Почему стучат гидрокомпенсаторы и что с этим делать

Устройство и принцип действия гидрокомпенсаторов ВАЗ 2112

Устройство гидрокомпенсаторов

При работе двигателя внутреннего сгорания некоторые детали расширяются из-за нагрева. Для предотвращения ухудшения работы силовых агрегатов, ускоренного износа и т.д. На этапе проектирования между некоторыми деталями прокладывают тепловые зазоры, например, в механизме привода клапана. Эти пространства «заполняются» при повышении температуры».

Но детали в процессе эксплуатации соответственно изнашиваются, меняют свои геометрические параметры. Это означает, что также изменяется расчетный допуск на тепловое расширение, что отрицательно сказывается на характеристиках двигателя.

Гидрокомпенсаторы позволяют регулировать зазоры в механизме привода клапана. Независимо от степени износа деталей и температурного режима они предназначены для поглощения зазоров между рабочими частями.

Работа гидротолкателя основана на принципе несжимаемости моторного масла, которое постоянно заполняет внутреннюю полость гидротолкателя во время работы двигателя и перемещает его поршень при появлении зазора в срабатывании клапана.

Это обеспечивает постоянный контакт толкателя с кулачком распределительного вала без люфта.

Это устраняет необходимость регулировки клапана во время технического обслуживания.

Принцип действия гидрокомпенсатора (гидротолкателя) ВАЗ 2112

Масло под давлением, необходимое для работы гидротолкателя, подается во внутренние полости А и В из канала С системы смазки двигателя через боковое отверстие в толкателе 6, полученное в кольцевой канавке его цилиндрической поверхности.

Когда клапан 1 закрыт, толкатель 6 (через плунжер 7) и втулка 9 прижимаются к кулачку 5 распределительного вала и торцу штока клапана соответственно силой расширения пружин 8. Давление в полости А и В то же самое, обратный клапан 3 гидротолкателя прижимается к седлу в поршне 7 пружиной 2 – в клапанном механизме нет зазоров.

При вращении распределительного вала кулачок 5 скользит по толкателю 6, перемещая его и связанный с ним поршень 7.

Перемещение плунжера 7 во втулке 9 приводит к резкому увеличению давления в полости B. Несмотря на небольшие утечки масла через зазор между плунжером и втулкой, толкатель 6 и втулка 9 перемещаются как одно целое и открывают клапан 1.

При дальнейшем вращении распределительного вала кулачок 5 снижает давление на толкатель 6 и давление масла в полости B становится ниже, чем в полости A.

Обратный клапан 3 открывается и пропускает масло из полости A, соединенной с маслопроводом двигателя, в полость B.

Давление в полости B увеличивается, гильза 9 и поршень 7, перемещаясь друг относительно друга, выбирают люфт в клапанном механизме.

В зависимости от конструкции ремня ГРМ различают четыре основных типа гидроподъемников (см. Фото ниже): гидротолкатели; гидравлические опоры; гидравлические опоры, предназначенные для установки в рычаги или коромысла; гидравлические роликовые толкатели.

С чего начать выбор гидрокомпенсаторов для ВАЗ 2112?

Выбор правильных гидрокомпенсаторов для ВАЗ 2112 играет важную роль в поддержании нормальной работы двигателя и продлении его срока службы. При выборе гидрокомпенсаторов необходимо учесть несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить длительную и надежную работу двигателя.

1. Изучите требования производителя

Прежде чем покупать гидрокомпенсаторы для ВАЗ 2112, рекомендуется ознакомиться с рекомендациями производителя автомобиля. Проверьте, какие виды и параметры гидрокомпенсаторов рекомендуются для вашей модели и года выпуска. Это может быть указано в руководстве по эксплуатации автомобиля или на официальном сайте производителя.

2. Учитывайте особенности двигателя

ВАЗ 2112 может быть оснащен различными видами двигателей, и каждый из них имеет свои особенности

При выборе гидрокомпенсаторов обратите внимание на тип двигателя и его параметры. Например, есть ли у вас двигатель с инжекторной системой или с карбюратором, объем и количество цилиндров

Это поможет вам выбрать гидрокомпенсаторы, которые оптимально подойдут к вашему двигателю.

Также учитывайте состояние двигателя. Если двигатель требует ремонта или замены других компонентов, это может влиять на выбор гидрокомпенсаторов.

3

Обратите внимание на качество и надежность. При выборе гидрокомпенсаторов для ВАЗ 2112 рекомендуется обращать внимание на качество и надежность производителя

Просмотрите отзывы и рейтинги гидрокомпенсаторов от других владельцев автомобилей, чтобы получить представление о надежности и долговечности продукта

При выборе гидрокомпенсаторов для ВАЗ 2112 рекомендуется обращать внимание на качество и надежность производителя. Просмотрите отзывы и рейтинги гидрокомпенсаторов от других владельцев автомобилей, чтобы получить представление о надежности и долговечности продукта

Также рекомендуется выбирать гидрокомпенсаторы от проверенных производителей, которые имеют хорошую репутацию на рынке автозапчастей. Это поможет вам избежать покупки некачественных или поддельных компонентов, которые могут привести к проблемам со своевременным обслуживанием и ремонтом автомобиля.

4. Обратитесь к профессионалам

Если вы не уверены в своих навыках выбора гидрокомпенсаторов или сомневаетесь, что сможете установить их самостоятельно, рекомендуется обратиться к профессионалам – автомастерам или сервисным центрам, которые специализируются на ремонте и обслуживании автомобилей ВАЗ. Они смогут помочь вам выбрать подходящие гидрокомпенсаторы и качественно установить их в ваш автомобиль.

В итоге, правильный выбор гидрокомпенсаторов для ВАЗ 2112 значительно повысит надежность и производительность вашего автомобиля. При выборе следуйте рекомендациям производителя, учитывайте особенности вашего двигателя и обращайтесь к надежным производителям и профессионалам, чтобы получить наилучший результат.

Как проверить гидрокомпенсаторы самостоятельно

Стук гидрокомпенсаторов явление довольно неприятное и опасное. В зависимости от частоты шума, режима работы двигателя, при котором проявляется шум, количества и расположения изношенных компенсаторов хороший мастер может определить общее состояние как ГРМ, так и всего двигателя.

Можно ли ездить, когда стучат гидрокомпенсаторы

При наличии сильного стука из-под клапанной крышки долго терпеть неисправность крайне не рекомендуется. Нужно понимать, что гидротолкатель напрямую влияет на работоспособность всего газораспределительного механизма. Если фазы ГРМ собьются, можно ждать многих неприятностей:

• прогар клапанов;
• потерю мощности;
• ухудшение динамики разгона;
• частый перегрев двигателя;
• повышенный износ распредвала;
• увеличение расхода топлива;
• прогар днища поршня;
• повреждение седел клапанов.

И это далеко не полный перечень бед, которые может принести гремящий гидрокомпенсатор, поэтому долго ездить с шумом в головке блока цилиндров нежелательно.

​

Почему изнашиваются гидрокомпенсаторы

Причины износа кроются как в общем состоянии двигателя и системы смазки в частности, так и в качестве масла. Неполадки с компенсаторами могут быть вызваны множеством причин, но среди основных и наиболее часто встречающихся выделяют следующие:

1. Уровень масла. Масляное голодание гидрокомпенсатора однозначно приводит к его быстрому износу. Толкатель любого типа устроен так, что он может работать только в том случае, когда давление масла в системе не ниже номинального. В противном случае в плунжерную пару толкателя попадает воздух, и он теряет способность к компенсации теплового зазора.

   Это может быть следствием как низкого уровня масла, так и захватом воздуха маслоприемником в картере двигателя. Захват воздуха в свою очередь может произойти во время резкого маневрирования на высоких скоростях и при низкой пропускной способности системы смазки.

   Если двигатель исправен, но воздух проник в гидрокомпенсаторы, стук должен пропасть после автоматической естественной прокачки толкателей.

2. Качество масла. В том случае, если масло подобрано неправильно по вязкости или составу, гидрокомпенсатор может застучать. К примеру, слишком жидкое масло не сможет создавать необходимого давления в системе и обеспечивать нормальную работу плунжерной пары.
3. Высокий уровень износа гидрокомпенсаторов, масляного насоса, редукционного клапана, который удерживает масло под давлением в каналах головки блока цилиндров. Большие зазоры между гнездом в головке блока и компенсатором, выработка плунжерной пары, естественный износ пружины гидрокомпенсатора или его шарикового клапана также способствуют падению давления масла и попаданию в плунжерную пару воздуха.
4. Засорение системы смазки. Пыль, грязь, металлическая пудра, попадающие в масло, отложения и нагар на стенках системы смазки сильно снижают эффективность работы гидротолкателей. Из-за грязи, попавшей в механизм, компенсатор может потерять герметичность, начать травить и не выбирать тепловые зазоры. Основная причина — использование грязного масла, несоблюдение регламента замены масла и масляного фильтра.

Как найти неисправный гидротолкатель

Сложность при диагностике компенсаторов связана с тем, что работают они только под давлением масла. При этом стук может возникать как только на холодном двигателе, только на горячем или же в определенных режимах работы, чаще всего под нагрузкой или на высоких оборотах.

В первом случае, когда стук проявляется непродолжительное время на холодном двигателе, можно сделать вывод о том, что редукционный клапан в самом компенсаторе пропускает масло и не держит давление. Если стук слышен на прогретом моторе в режиме средних оборотов, вероятнее всего, причина кроется в увеличенном зазоре между корпусом компенсатора и гнездом в головке блока. Также есть вероятность засорения масляных каналов или заклинивания плунжерной пары из-за засорения.

Тем не менее проверить их состояние и вычислить неисправный можно и на заглушенном двигателе. Точность такой диагностики невысока, но вероятность найти застучавший толкатель все же есть. Для диагностики снимем клапанную крышку и методично пальцами или отверткой будем стараться утопить каждый из толкателей, не нагруженный кулачком распредвала. Исправный компенсатор от такого усилия не просядет. Если он просел с характерным щелчком, компенсатор нужно пометить и заменить. Проворачивая коленвал, таким образом проверяются все гидротолкатели.

В некоторых случаях можно определить неисправный толкатель на слух, с помощью фонендоскопа. Явная неисправность будет слышна сразу, а расположение потекшего компенсатора вычисляется по громкости издаваемого им шума.

Немного истории

Гидравлические компенсаторы пришли на смену менее эффективным механическим регуляторам газораспределительных механизмов. Как правило, обычный клапан двигателя, скажем на классическом двигателе ВАЗ 2105 — 2107, не имеет гидрокомпенсатора поэтому его часто приходилось регулировать, в среднем через 10 000 километров. Регулировка клапана на, ВАЗ 2105 – 2107, производилась вручную, то есть приходилось снимать клапанную крышку и выставлять зазоры, при помощи специального щупа, которые различались по толщине, а значит вы могли подобрать для вашего пробега.

Если регулировку не производить, то двигатель автомобиля, начинал шуметь, динамические характеристики снижались, а расход топлива возрастал. Я снял подробное видео, почему нужно регулировать клапана, посмотрите полезно.

Так на двигателях переднеприводных ВАЗ, начали устанавливать механические толкатели перед клапаном. Если утрировать, то на клапан сверху просто одевалась большая «шляпка», у нее большой диаметр (чем у старой конструкции), а поэтому износ намного уменьшился, ведь износить больший диаметр гораздо сложнее, чем малый. Но регулировка все равно осталась, конечно не каждые 10 000 километров, намного реже, но ее все равно рекомендуется делать. Обычно это происходило путем подкладывания ремонтных «шайб», увеличенной высоты. Стоит отметить, что «такие» механические регулировки достаточно эффективны и используются некоторыми производителями до сих пор, регулировка шайбами рекомендуется не ранее 40 – 50 000 километров (если говорить о наших ВАЗ) на некоторых иномарках толкатели ходят еще дольше. Большими плюсами является простота конструкции, неприхотливость (можно лить полусинтетические масла), а также относительная дешевизна конструкции. Минусами можно отметить то, что при выработке «шайб» сверху двигатель начинал работать шумнее, падали динамические характеристики и увеличивался расход. Нужна была конструкция, которая автоматически регулировала зазор.

И вот на смену механической регулировке клапана, пришла совершенно новая технология. Тут все просто — теперь вам не нужно регулировать клапана вручную, за вас все сделают гидрокомпенсаторы. Они сами выставят нужный зазор клапана двигателя, благодаря чему увеличивается ресурс двигателя, увеличивается мощность, снижается расход топлива, да и механизм ходит довольно долго 120 – 150 000 километров (при должном обслуживании). В общем, шаг вперед.

Гидрокомпенсаторы стучат на холодную и горячую что делать ваз 2112

Вот и свершился этот день, вы приобрели поддержанный автомобиль и больше не зовете себя пешеходом, но вот через пару недель поездки мотор стал издавать довольно неприятный звук. Не стоит сразу поднимать панику, наверняка это гидрокомпенсаторы стучат. Данная проблема может коснуться не только владельцев «Жигулей», но и иномарок, а значит, причин у этого явления может быть очень и очень много.

Такое может случиться, как на горячем, так и на холодном двигателе, а также, как на новом, так и поддержанном авто, поэтому не нужно сразу идти в магазин за запчастями, потому что есть множество способов узнать о проблеме, а затем устранить неисправность своими руками.

На видео ниже, Вы можете послушать характерный звук стука гидрокомпенсаторов

Что такое гидрокомпенсаторы

Данное устройство является деталью клапанного механизма, а также предназначено для автоматической регулировки клапанов. Если раньше для этой процедуры необходимо было снять клапанную крышку, вращать коленчатый вал, а потом выставлять метки, то теперь зазоры будут всегда номинальными. Стандартный гидрокомпенсатор представляет собой деталь цилиндрической формы, внутри которой устанавливается специальная плунжерная пара, возвратная пружина, а также обратный клапан.

Природа появления неприятного стука

Условно, все проблемы стука гидрокомпенсаторов можно разделить на две категории: неисправность самого устройства или проблемы с системой смазки двигателя.

Первая категория:

1. Износилась поверхность, по которой наносятся удары при помощи кулачков распределительного вала. Из-за полученных вмятин плунжерная пара не способна в нормальном режиме регулировать зазоры клапанов. Поэтому зазор нарушается, после чего появляется характерный стук.
2. Брак. Многие детали, установленные на заводе могут быть просто бракованными. Причем, всплывает эта проблема не сразу.
3. Некачественное масло, которое забило канал масляного насоса с клапаном. Из-за этого, он залипает и ГРМ не получает нужной порции масла. Является довольно опасной, но очень редкой неисправностью.
4. Появление воздуха в гидрокомпенсаторе. Скорее это не причина, а следствие 3 неисправности.
5. Нагар масла, а также загрязнение детали. Такое бывает, если система смазки долго не подвергалась обслуживанию. Старое масло начинает выгорать и оставляет неприятный черный осадок на деталях.

Вторая категория:

1. Воздух в масле. Обычно он возникает при недостаточном уровне смазки или же ее избытке.
2. Неисправность масляного фильтра или насоса.
3. Частый перегрев двигателя, после которого характеристики масло серьезно ухудшились. Кроме того, неправильно подобранная вязкость тоже влияет на работу устройства.

Если гидрокомпенсаторы стучат  на холодном двигателе и стук исчезает при прогреве, то это не проблема. Чаще всего, это является абсолютно нормальным явлением, потому как все необходимые зазоры настраиваются только в определенном диапазоне температур. Кроме того, для получения необходимой вязкости масла, ему необходимо тоже набрать рабочую температуру, после чего оно сможет в нормальном режиме обеспечить все узлы и детали необходимым уровнем смазки.

Какой гидрокомпенсатор стучит

Опытный мастер может сделать это на слух, для этого применяется специальная акустическая диагностика. После того, как проблема будет выявлена, устройство демонтируется и тщательно промывается специальными жидкостями. После чистки, его устанавливают на место и пробуют снова запустить мотор. Если проблема не исчезла, то гидрокомпенсатор подлежит замене. Хотя не редки случаи, когда последний вариант не всегда устранял неисправность, тогда надо искать поломку в системе смазки. Как узнать какой именно гидрокомпенсатор подлежит замене смотрите в видео.

Последствия стука

Конечно, ездить с таким стуком можно, но есть золотое правило автолюбителей, которое гласит, что «любой маленький стук всегда вырастает в большую проблему». И это действительно, правда. Нарушение клапанных зазоров приводит к сокращению срока службы газораспределительного механизма, а также ухудшению динамических характеристик автомобиля. Естественно, происходить это будет медленно и незаметно, но общая рекомендация для каждого случая одна – как можно скорее обратиться в специализированный сервис по ремонту и обслуживанию авто.

Как выбрать правильный размер гидрокомпенсаторов для ВАЗ 2112?

Шаг 1: Определите модель вашего двигателя

Перед тем, как выбрать гидрокомпенсаторы, необходимо определить модель вашего двигателя. ВАЗ 2112 может быть оснащен разными типами двигателей, например, 1.5L или 1.6L. Уточните информацию о типе и модели двигателя для выбора соответствующих гидрокомпенсаторов.

Шаг 2: Узнайте необходимые спецификации

Для определения правильного размера гидрокомпенсаторов, вам необходимо узнать спецификации вашего двигателя. Обратитесь к руководству по эксплуатации ВАЗ 2112 или проконсультируйтесь с автомехаником, чтобы получить информацию о требуемых спецификациях.

Шаг 3: Проверьте маркировку гидрокомпенсаторов

На гидрокомпенсаторах может быть указана их маркировка. Она состоит из буквенно-цифрового кода, который указывает на размер и тип гидрокомпенсатора. Сравните маркировку гидрокомпенсаторов с требуемыми спецификациями вашего двигателя, чтобы выбрать правильный размер.

Шаг 4: Обратитесь в автомагазин или сервисный центр

Для обеспечения точного подбора гидрокомпенсаторов для ВАЗ 2112, рекомендуется обратиться в автомагазин или сервисный центр. Проконсультируйтесь с продавцом или механиком о модели вашего двигателя, спецификациях и маркировке гидрокомпенсаторов. Они могут предложить вам правильный размер и помочь с покупкой.

Правильный размер гидрокомпенсаторов важен для обеспечения надлежащей работы клапанов и длительного срока службы двигателя ВАЗ 2112. При следовании указанным выше шагам вы сможете выбрать подходящие гидрокомпенсаторы и уверенно продолжать эксплуатацию своего автомобиля.

Устройство и принцип работы компенсаторов

Устройство гидрокомпенсатора сложностью не отличается. Он состоит из корпуса, плунжера, клапана, пружины, поршня и стопорного кольца.

Принцип действия также довольно прост. Когда кулачок распредвала находится в верхней точке движения, относительно компенсатора он располагается тыльной частью. Из-за этого усилие на компенсатор не передается, что позволяет пружине распрямиться и выдвинуть плунжер, благодаря чему и пропадает зазор. В появившееся под плунжером свободное пространство через клапан затекает моторное масло. После заполнения компенсатора давление масла внутри него и снаружи сравнивается и клапан закрывается.

Когда кулачок поворачивается к компенсатору выпуклой стороной, он своим усилием начинает смещать его вниз. Заполненный маслом гидрокомпенсатор имеет достаточно жесткости, чтобы без потерь передавать движущее усилие распредвала на клапаны ГРМ. В процессе движения некоторая часть масла вытекает из компенсатора, в результате чего образуется зазор, имевший место в начале цикла. Далее цикл проходит еще раз, и так все время работы двигателя.

Следует отметить, что работа гидротолкателя позволяет устранить не только рабочие зазоры двигателя, образуемые в результате циклического движения его частей, но также и зазоры из-за нагрева мотора (нагретый металл расширяется) и увеличенные зазоры, связанные с износом деталей ГРМ. Любое увеличение пространства для перемещения компенсатора приводит к тому, что он принимает больше масла, все равно занимая весь свободный объем.

Причины необходимости замены гидрокомпенсаторов

Гидрокомпенсатор (ГК) является важнейшей составляющей двигателя автомобиля. Он устраняет тепловой зазор между толкателем клапана и кулачком распределительного вала.

Устранение данного зазора позволяет обеспечить бесперебойную работу двигателя на уровне расчётных параметров. В процессе эксплуатации, при несоблюдении эксплуатационных условий и инструкций завода изготовителя, происходит преждевременный износ данной детали.
При этом слышен характерный стук в двигателе. Этот звук сообщает нам о том, что гидрокомпенсатор вышел из строя и его необходимо заменить.Причинами выхода из строя гидрокомпенсатора может быть следующее:

• Загрязнение каналов подачи масла в двигателе.
• Износ рабочих поверхностей обратного клапана и плунжерной пары.
• Возникновение ударных нагрузок в результате незаполнения или частичного заполнения гидрокомпенсатора маслом, проще говоря – его «завоздушивание».

А теперь вкратце «пройдёмся» по каждому, вышеизложенному пункту. Нельзя допускать загрязнения масляных каналов системы смазки двигателя.
Это явное нарушение эксплуатационных норм, которое может привести к серьёзным последствиям.Причины загрязнения масляных каналов могут быть такими:

• Использование несоответствующего инструкции моторного масла.
• Несвоевременная .
• Неисправность фильтра очистки масла.

Что же касается увеличения посадочных зазоров в плунжерных парах, то в данном случае, из камеры высокого давления будет происходить повышенная утечка масла. Компенсатор при этом потеряет свою силу сопротивления и снизится эффективность силы нажатия кулачка на стержень клапана газораспределительного механизма.
Внутреннее пространство гидрокомпенсатора в полной мере должно быть заполнено маслом. Если это условие не будет выполнено, то ГК не будет устранять зазор в деталях газораспределительного механизма.
Вследствие этого возникнут динамические нагрузки, проще говоря – удары, которые приведут к быстрому износу деталей ГРМ и значительному ухудшению работы мотора.

Если вы всё-таки услышали вышеупомянутый стук, то не стоит сразу драматизировать это событие. При возникновении поломки такого характера, вполне возможна замена гидрокомпенсаторов на а/м ваз 2112 самостоятельно.Но прежде можно попытаться устранить стук путём проведения следующих несложных действий:

• Снять крышку газораспределительного механизма.
• Провернуть коленчатый вал таким образом, чтобы клапан, который стучит, начал открываться.
• Немного провернуть пружину, чтобы сместить точки прежнего соприкосновения. Клапан при этом также повернётся.
• Установить крышку ГРМ.
• Запустить мотор.

Если стук не исчез, значит надо принимать более эффективные меры. Вернёмся к той мысли, когда замена гидрокомпенсаторов ваз 2112 своими руками, в данном случае, будет наиболее оптимальным решением проблемы.

Диагностика проблемы

Очевидно, что замена гидрокомпенсаторов на ваз 2112 своими руками начинается с диагностики. Вначале необходимо определить, какой конкретно компенсатор вышел из строя.
Для этого очень удобно будет воспользоваться таким прибором, как фонендоскоп. Приложив его, поочерёдно, в районе расположения каждого компенсатора, необходимо прослушать работу каждого узла на предмет выявления повышенных шумов и характерного стука.
Определив, таким образом, какой гидрокомпенсатор подлежит замене, можно приступать к разборке.

Hyundai/Kia G4FC

Возможно, не все со мной согласятся, но я назову еще одним надежным мотором корейский агрегат G4FC. Двигатель выпускался с рабочим объемом 1,4 и 1,6 литра с начала производства Соляриса, то есть с 2010 года. В настоящее время время мотор обрел второй фазовращатель, и продолжает устанавливаться на Hyundai Creta, Solaris и Kia Rio.

Автомобили, как и моторы, разошлись огромным тиражом по всей стране. Все эти машины концерна Hyundai/Kia признаны народными любимцами, и двигатели тоже показывают очень неплохие результаты. Моторы с алюминиевыми блоками цилиндров, цепным приводом распределительных валов и даже с регулировкой зазоров в клапанах заменой стаканчиков показали себя надежными и ресурсными агрегатами. Цепь ходит не меньше 150 000 км, примерно к этому же пробегу возникает и реальная необходимость регулировки клапанов. Поршневая, при хорошем масле, может прожить до 250 000–300 000 км и даже больше. При использовании топлива невысокого качества возможен преждевременный выход из строя каталитического нейтрализатора. Считается, что частицы керамики от разрушившегося блока попадают в поршневую двигателя, тем самым убивая его. Тогда предстоит замена каталитического нейтрализатора либо, что нехорошо, удаление.

Современные моторы по своему ресурсу, к сожалению, далеки от былых «миллионников». Сейчас 300 000–400 000 пробега — уже большая удача. Причина — машины создают теперь не инженеры, которые старались обеспечить максимальный ресурс, а маркетологи, которые всячески лоббируют запрограммированный выход автомобиля из строя, чтобы вынудить потратиться на его ремонт или приобретение нового автомобиля.

Источник

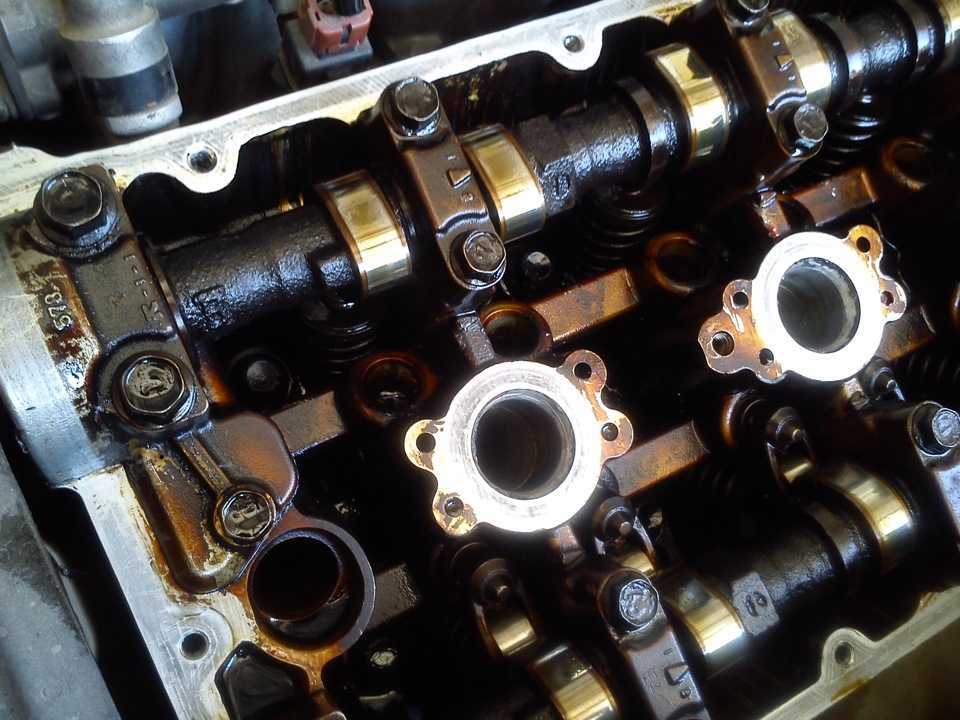

Как заменить гидрокомпенсаторы на Приоре 16 клапанов своими руками

Технически замену гидрокомпенсаторов на Ладе Приоре можно осуществить самостоятельно. Двигатель ВАЗ не отличается сложной конструкцией и операция может быть выполнена даже любителем. Однако для этого потребуется подготовка.
При этом для Лада Приора хетчбек и седан процедура выполняется идентично.

Необходимое оборудование

При выполнении работ автомобилисту потребуется такой набор инструментов:

• две отвертки (+;-);
• комплект накидных ключей;
• специальный герметик;
• магнит.

Последовательность действий при замене гидрокомпенсаторов ВАЗ 2170 Priora 16 клапанов

Порядок действий такой:

1. Установить машину на стояночный тормоз.
2. Отключить питание электросети.
3. Демонтировать кожух силовой установки.
4. Отсоединить провода зажигания, питания форсунок.
5. Демонтировать патрубки вентиляции картера с ГБЦ.
6. Удалить крепление масляного щупа вместе с самим элементом.
7. Снять выпускной коллектор.
8. Удалить кожухи и ремень ГРМ.
9. Аккуратно снять шестерни распредвалов и заднюю крышку механизма.
10. Демонтировать крышку ГБЦ, предварительно выкрутив 15 болтов.
11. Открутить корпуса подшипников.
12. Предварительно нанеся метки положения, снять распределительные валы.
13. Демонтировать гидрокомпенсаторы и установить на их место новые детали, предварительно смазав маслом. Делать это удобно при помощи магнита.

При этом после замены деталей, стук может наблюдаться в течении первых 2-3 запуска силовой установки. Если шум не прекращается – проблема скрывается в подаче смазки. В таком случае требуется промывка картерного отсека мотора или раскоксование напорных магистралей.
О том как работает мотор Лада Приора после замены гидрокомпенсаторов можно увидеть на видео:

Профилактика

Для того чтобы уберечь гидрокомпенсаторы на Приоре 16 клапанной, необходимо соблюдать такие рекомендации:

1. Использовать исключительно высококачественные лубриканты. Хорошее масло способно продлить срок эксплуатации мотора в 2-3 раза.
2. Своевременно выполнять ТО автомобиля, менять жидкости, не допускать работы изношенной смазки. При несоблюдении межсервисного интервала замены лубрикантов, возможно выпадение осадка, интенсивное шламообразование внутри ДВС.
3. Не допускать перегрева мотора. Во время превышения критической температуры, ГБЦ может деформироваться, что вызывает смещение осей ГК и приводит к их заклиниванию.
4. Срок эксплуатации гидриков на ВАЗ 2170 в шестнадцати клапанной версии ограничен на 100000 км пробега.

Рекомендуется выполнять профилактическую замену уже при 90000 километров, отмотанных спидометром.

Принцип работы гидрокомпенсатора

Для начала я хочу разобрать составляющие гидротолкателя:

1. Кулачек распредвала (1)
2. Проточка в теле гидрокомпенсатора (2)
3. Втулка плунжера (3)
4. Плунжер (4)
5. Пружина клапана плунжера (5)
6. Пружина ГРМ (6)
7. Зазор между гидрокомпенсатором и кулачком распределительного вала (7)
8. Шарик (клапан) (8)
9. Масляный канал в теле гидрокомпенсатора (9)
10. Масленный канал в головке блока цилиндров (10)
11. Пружина плунжера (11)
12. Клапан ГРМ (12)

Гидрокомпенсатор это как бы промежуточное звено между клапаном и распределительным валом газораспределительного механизма. Когда кулачек вала (1) не давит на гидравлический компенсатор то клапан (12) находится в закрытом состоянии, по воздействием пружины (6).

Пружина плунжера (11) давит на плунжерную пару (3 и 4) за счет этого корпус гидрокомпенсатора перемещается к валу, пока не упрется в него, тем самым деля зазор минимальным.

Давление внутри плунжера производится при помощи давления масла, от двигателя оно движется по каналу (10) и затем в канал самого компенсатора (9). Далее через канавку (2) заходит внутрь, где отгибает клапан (8) и проходит создавая давление.

Затем кулачок распределительного вала идет вниз, создавая давление на гидравлический компенсатор. Масло которое зашло внутрь плужерной пары создает давление на клапан (8) фактически запаковывая его. Как мы с вами знаем, масло практически не сжимается, поэтому после запирания компенсатор выступает как жесткий элемент, который давит на клапан ГРМ, открывая его.

Стоит отметить что это высокоэффективное устройство, масло из плунжерной пары немного выдавливается прежде чем шарикообразный клапан (8) его запрет внутри. Таким образом, может образоваться небольшой зазор, который уберется при следующей накачки масла через каналы (9 и 10) и гидрокомпенсатор станет опять жестким.

Таким образом, не смотря на температуру двигателя, тепловое расширение, всегда будет устанавливаться максимально возможный зазор. Этот механизм не нужно регулировать весь срок службы, даже не смотря на выработку, ведь он всегда эффективно «поджат» к распределительному валу.
