Правила подбора регулирующих клапанов

Как рассчитать пропускную способность регулирующего клапана

Формула расчета квс клапана

Пропускная способность Kvs. Что это такое?

Kvs и пропускная способность синонимы.

Kvs = Пропускная способность.

Выражаясь так…: У некоторого клапана Kvs = 1,5 м3/час равносильно тому, как если бы Вы выразились, что у клапана пропускная способность равна 1,5 м3/час. В некоторых таблицах и паспортах любых гидравлических элементов(клапанов) могут указывать так:

Пропускная способность (Kvs) показывает значение гидравлического сопротивления. Отсюда и его определение.

Kvs – это форма выражения гидравлического сопротивления, которая характеризует пропускную способность. Значение пропускной способности присваивается практически всем элементам, которые участвуют в протекании в них жидкости или газа.

На стадии проектирования, проектанту обязательно необходимо знать пропускную способность любого гидравлического оборудования или клапана. От этого будет зависеть все необходимые расчеты для всей системы цепи, например системы отопления.

В чем измеряется пропускная способность?

Так договорились и присвоили единицу измерения: м3/час. (метр кубический в час). Это значение показывает расход. Например, расход клапана. Но это не просто расход, а расход, при котором на клапане возникает потеря напора равная 1 Bar.

Расход – это протекание определенного объема жидкости или газа в единицу времени. В данном случае расход м3/час. Означает, что будет протекать 1 кубометр жидкости или газа в 1 час времени. То есть за два часа пройдет 2 кубометра жидкости или газа. За половину часа пройдет 0,5 метров кубических = 500 литров.

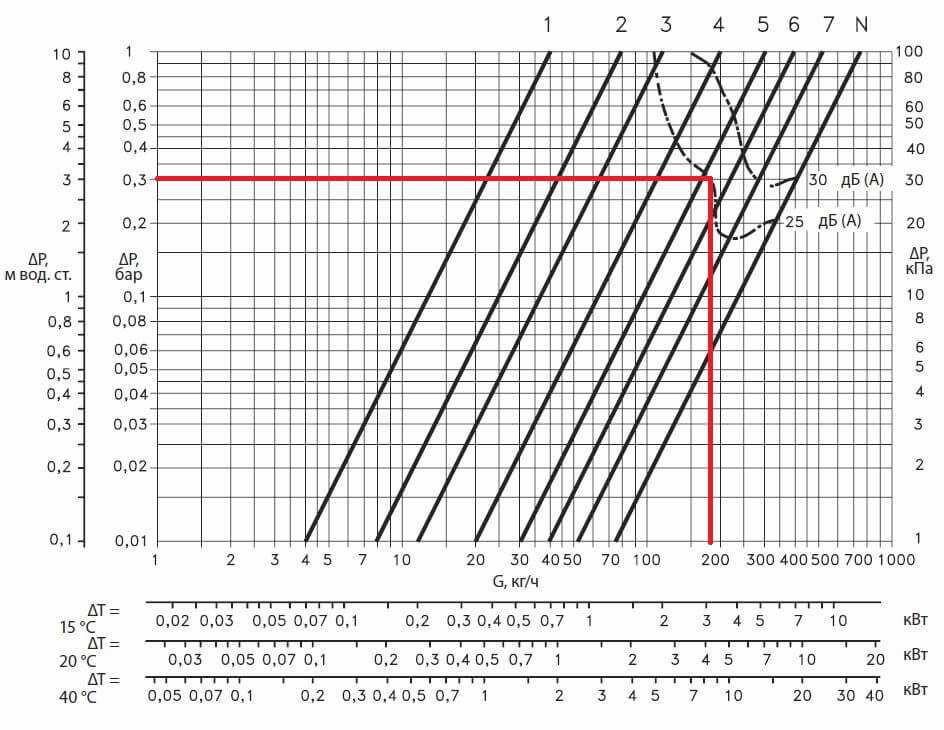

Например, рассмотрим термостатический клапан Kvs которого равен 1,2 м3/час.

То есть, если мы через клапан пропустим 1,2 м3/час, то потеря составит 1 Bar.

Насос выдает расход ровно 1,2 м3/час

Манометр 1, показывает 1,4 Bar

Манометр 2, показывает 0,4 Bar

Тогда потеря напора будет равна: 1,4 — 0,4 = 1 Bar.

Конечно, это не означает, что расход в клапане должен быть таким всегда. В большинстве случаев расход очень маленький. И возникают другие задачи:

Как найти потерю напора при малых расходах?

Существует формула перерасчета

Q – фактический, другой расход, м3/час

Kvs – пропускная способность, м3/час при котором потеря напора 1 Bar.

Имеется термостатический клапана пропускной способностью 1,2 м3/час.

Найти потерю напора при расходе 0.18 м3/час.

Ответ: Потеря напора составляет 0,0225 Bar.

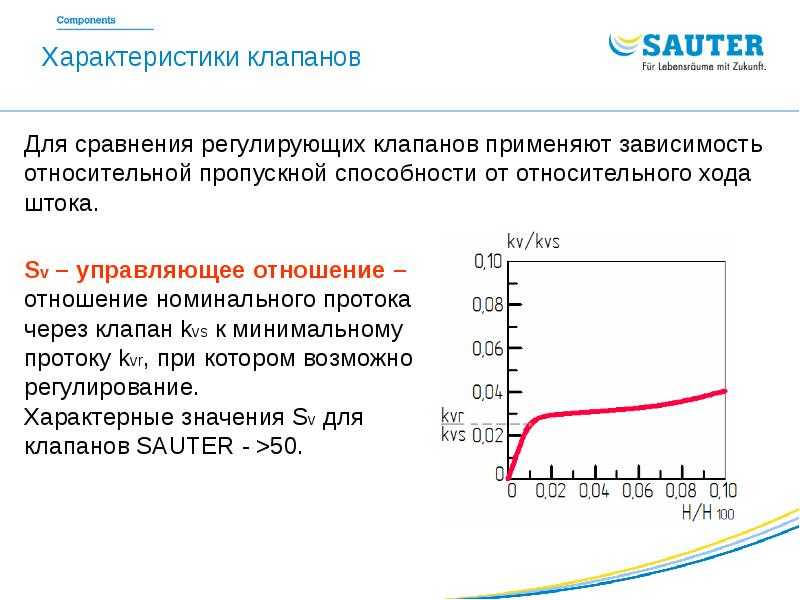

В некоторых случаях можно найти аббревиатуры типа Kv. Такой аббревиатурой могут обозначать дополнительные функции пропускных способностей.

Например, некоторые клапаны имеют различные регулировки.

Отдельную регулировку могут обозначить как: Kv

Обычно Kvs показывает значение пропускной способности полностью открытого клапана. А Kv для определенного изменения положения клапана.

К сожалению, эта аббревиатура иностранного происхождения и не известна ее история зарождения.

Предположительно: Kvs — kinematic viscosity или кинематическая вязкость.

Пропускная способность Kvs с точки зрения точной математики присваивается в основном тем элементам, у которых гидравлическое сопротивление образовано только местными сопротивлениями. Подробнее здесь.

Но на практике и в целом в мире это не так, потому что пропускную способность можно присвоить даже котловому оборудованию имеющее в себе участки различных труб. Поэтому перерасчет расходов может быть только приблизительным. Потому что с точки зрения гидравлических расчетов формулы разные для трубопровода и клапанов. Но в целом сопротивления примерно одинаково пропорциональны. Если нужны более точные гидравлические расчеты, то изучайте гидравлику.

Как подобрать типоразмер регулирующего клапана

Встречали в описании регуляторов давлений следующую рекомендацию: «Не следует подбирать типоразмер клапана по диаметру трубопровода, используйте значение Kvs»? Эта надпись есть практически в любой технической документации на регулирующие клапаны, а также сайтах компаний, занимающихся их продажей.

Вот только, что это за значение Kvs и достаточно ли его для подбора регулятора, практически никто не объясняет. Эта статья поможет вам разобраться, как правильно рассчитать типоразмер любого регулирующего клапана.

В большинстве случаев подобрать регулятор давления под конкретное применение можно без привлечения специалистов. Точный расчет параметров арматуры потребуется для систем, где необходимо высокое качество регулирования или есть особые требования к ее работе, например, ограничения по уровню шума.

Основным параметром, по которому выбирается регулятор давления, является его пропускная способность или то самое значение Kvs. Как его рассчитать и что еще нужно учесть при выборе регулирующего клапана расскажет Андрей Шахтарин, директор компании «КВиП».

Как выбрать клапан по Kvy?

Kvy — это коэффициент проходимости клапана, который показывает, какой объем жидкости пройдет через клапан при определенных условиях. Правильный выбор клапана по Kvy важен для обеспечения оптимальной производительности и эффективности системы.

Перед выбором клапана по Kvy, необходимо учесть несколько факторов:

  • Характеристики среды: тип и состояние среды, ее температура, давление и химический состав влияют на коэффициент Kvy. Например, для жидкостей с высокой вязкостью нужен клапан с большим Kvy.
  • Условия эксплуатации: максимальный расход жидкости, давление и режим работы оказывают влияние на выбор клапана по Kvy. Необходимо также учитывать перепад давления и потери давления при прохождении жидкости через клапан.
  • Конструктивные особенности клапана: не все клапаны имеют одинаковый Kvy. Некоторые клапаны могут быть лучше подходят для конкретных сред и условий эксплуатации, чем другие.

Для выбора клапана по Kvy лучше использовать таблицы производителя, которые показывают соответствие между параметрами жидкости и Kvy клапана. Также рекомендуется обратиться к специалисту, который поможет определить оптимальный выбор клапана для конкретной системы.

Как выбрать клапан по Kvs?

Kvs и Kvy — показатели гидравлических характеристик клапана. Kvs – это объем воды, который проходит через клапан при давлении 1 бар и сопротивлении 1 атм. Он обычно используется для описания потока установки без регулирования. Кvy – это коэффициент Kv, выраженный в м3/ч при разнице давления 1 бар.

Чтобы выбрать правильный клапан по Kvs, необходимо знать максимальный расход воды, требующийся в системе. После этого можно выбрать клапан с соответствующим значением Kvs. Например, если максимальный расход воды в системе составляет 10 м3/ч, необходимо выбрать клапан с Kvs = 10 м3/ч для обеспечения правильного потока в системе.

Кроме того, выбор клапана по Kvs зависит от величины давления, которое он должен выдерживать. Если сопротивление в системе выше, то необходим и клапан с большим значением Kvs.

Также можно использовать таблицы, которые помогут определить корректно значение Kvs в зависимости от размера труб и давления в системе.

Итак, правильный выбор клапана по Kvs позволит обеспечить нужный поток в системе и избежать проблем с ее работой.

Расчет пропускной способности Kv и Kvs для арматуры трубопроводов

Коэффициентом пропускной способности (Kv) характеризуется пропускная способность задвижек, вентилей, регулирующих клапанов и другой арматуры. Этот коэффициент обязательно указывается в технических характеристиках заводом-производителем, он определен по расходу среды м 3 /час, плотностью 1 000 кг/м 3 , при температуре 15 ℃ и перепаде давления 1 Бар.

Реальный коэффициент учитывает много факторов, в той или иной степени влияющих на сложность расчета и работу арматуру. Поэтому для более простого расчета и выбора арматуры по каталогу введено понятие Kvs.

Величина Kvs характеризует расход через арматуру в полностью открытом положении при перепаде давления в 1 Бар.

Величина Kv характеризует расход при любом другом положении. При расчете арматуры определяется коэффициент расхода Kv, а затем с учетом коэффициента 1,3производится подбор по каталогу.

Расчет коэффициента пропускной способности (м 3 /ч) производится по следующей формуле:

Q – расход жидкости м 3 /ч;

Ρ – плотность жидкости кг/м 3 ;

p1 – входное давление, Бар абс.;

p2 – выходное давление Бар абс.;

Δp – перепад давления на клапане, Бар.

Величина абсолютного давления отличается от величины относительного на 1 Бар (величина одной атмосферы):

При расчете следует учитывать условие возможного возникновения кавитации и проверить допустимый перепад давления:

Как рассчитать пропускную способность регулирующего клапана

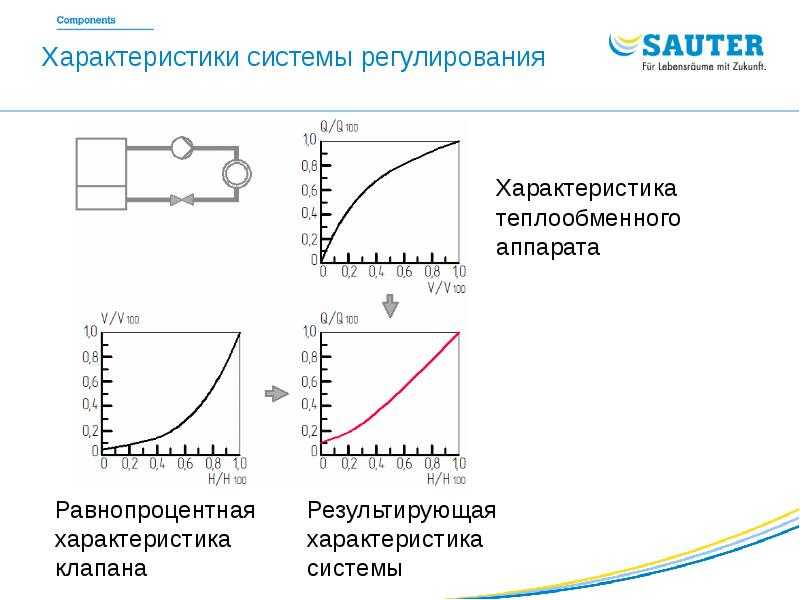

Регулирующий клапан — это вид трубопроводной арматуры наиболее часто применяемый для регулирования расхода и давления.

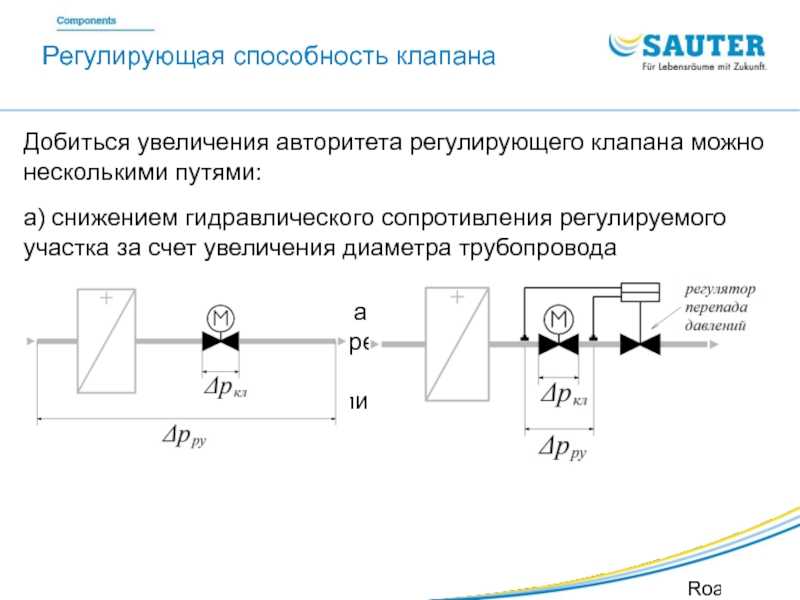

Правильный подбор регулирующего клапана является необходимым условием для обеспечения нормальной работы трубопроводной системы. Подбор регулирующего клапана сводится к определению его пропускной способности, при которой на заданном расходе будет дросселирован заданный избыток напора. Пропускная способность регулирующего клапана характеризуется коэффициентом пропускной способности Kv. Коэффициент Kv равен расходу рабочей среды с плотностью 1000 кг/м 3 через клапан при перепаде давления на нем 0,1 МПа.

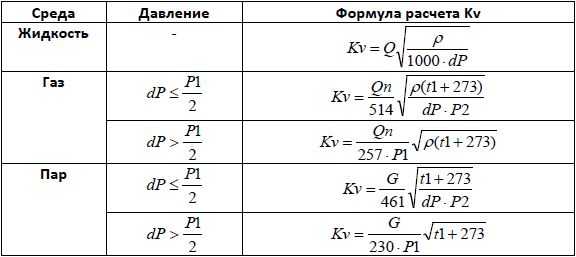

Формулы для определения коэффициента Kv различаются для различных типов среды и величин давления, формулы для расчета Kv представлены в таблице 1.

  • P1 — давление на входе клапана, бар;
  • P2 — давление на выходе клапана, бар;
  • dP=Р1 – Р2 — перепад давления на клапане, бар;
  • t1 — температура среды на входе, 0 C;
  • Q — расход для жидкости, м 3 /ч;
  • Qn — расход для газов при Н.У., нм 3 /ч;
  • G — расход для водяного пара, кг/ч;
  • ρ — плотность кг/м 3 (для газов плотность при Н.У. кг/нм 3 )

Величина Kv умножается на коэффициент запаса k1 (который обычно принимается в диапазоне 1,2-1,3): Kvs=k1*Kv. И получаем величину Kvs – условная пропускная способность клапана.

По рассчитанному значению Kvs, по каталогам производителей, подбирается регулирующий клапан с максимально близким большим значением Kvs c учетом рекомендуемого диаметра.

При подборе регулирующего клапана так же рекомендуется определять условный диаметр клапана и проводить проверку на возникновение кавитации.

Условный диаметр регулирующего клапана

Регулирующая арматура никогда не подбирается по диаметру трубопровода. Однако диаметр необходимо определять для подбора обвязки регулирующих клапанов. Так как регулирующий клапан подбирается по величине Kvs, часто условный диаметр клапана оказывается меньше условного диаметра трубопровода, на котором он установлен. В этом случае допускается выбирать клапан с условным диаметром меньше условного диаметра трубопровода на одну-две ступени.

Определение расчетного диаметра клапана ведется по формуле:

  • d — расчетный диаметр клапана в, мм;
  • Q — расход среды, м 3 /час;
  • V – рекомендуемая скорость потока м/с.

Рекомендуемая скорость потока:

  • жидкость – 3 м/с;
  • пар насыщенный – 40 м/с;
  • газ (при давлении &#60 0,001 МПа) – 2 м/с;
  • газ (0,001 – 0,01 МПа) – 4 м/с;
  • газ (0,01 – 0,1 МПа) – 10 м/с;
  • газ (0,1 – 1,0 МПа) – 20 м/с;
  • газ ( &#62 1,0 МПа) – 40 м/с;

По расчетному значению диаметра (d) выбирается ближайший больший условный диаметр клапан Ду.

Проверка клапана на кавитацию

Кавитация — процесс образования и последующего схлопывания пузырьков вакуума в потоке жидкости, сопровождающийся шумом и гидравлическими ударами, что в свою очередь приводит к преждевременному износу элементов регулирующей арматуры.

Для определения возможности возникновения кавитации на клапане проверяется условие: dP >= 0,6P1.

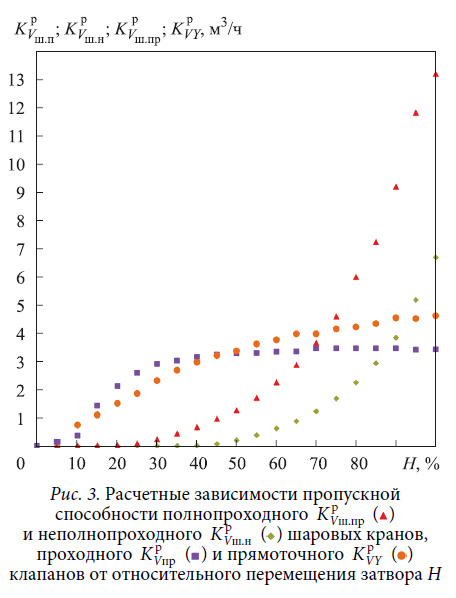

Какие типы клапанов используют Kvs и Kvy?

Шаровые клапаны: Шаровые клапаны являются одними из самых распространенных и широко используемых типов клапанов. Они имеют круглую шаровую форму, в центре которой находится отверстие. Для контроля потока жидкости направление потока может быть изменено путем поворота шара вокруг оси.

Дисковые клапаны: Дисковые клапаны используются для регулирования потока твердых веществ, как правило, в процессах управления отходами и газов. Они оснащены диском, который может быть повернут, чтобы установить нужное значение пропускной способности.

Затворные клапаны: Затворные клапаны используются для полного или частичного перекрытия потока жидкости. Они обычно применяются для изоляции секций трубопровода в тех случаях, когда необходимо осуществлять техническое обслуживание и ремонт.

Клиновые клапаны: Клиновые клапаны применяются для регулирования потока газа в системах кондиционирования воздуха, отопления и вентиляции. Они имеют клиновидную форму и действуют путем перемещения клина в различных направлениях относительно стенок клапана.

Пробковые клапаны: Пробковые клапаны используются для регулирования потока жидкости в системах водоснабжения и канализации. Они имеют головку из натурального пробка, который обеспечивает хороший герметичный замок и предотвращает утечки.

Расчет пропускной способности Kv и Kvs для арматуры трубопроводов

Коэффициентом пропускной способности (Kv) характеризуется пропускная способность задвижек, вентилей, регулирующих клапанов и другой арматуры. Этот коэффициент обязательно указывается в технических характеристиках заводом-производителем, он определен по расходу среды м 3 /час, плотностью 1 000 кг/м 3 , при температуре 15 ℃ и перепаде давления 1 Бар.

Реальный коэффициент учитывает много факторов, в той или иной степени влияющих на сложность расчета и работу арматуру. Поэтому для более простого расчета и выбора арматуры по каталогу введено понятие Kvs.

Величина Kvs характеризует расход через арматуру в полностью открытом положении при перепаде давления в 1 Бар.

Величина Kv характеризует расход при любом другом положении. При расчете арматуры определяется коэффициент расхода Kv, а затем с учетом коэффициента 1,3производится подбор по каталогу.

Расчет коэффициента пропускной способности (м 3 /ч) производится по следующей формуле:

Q – расход жидкости м 3 /ч;

Ρ – плотность жидкости кг/м 3 ;

p1 – входное давление, Бар абс.;

p2 – выходное давление Бар абс.;

Δp – перепад давления на клапане, Бар.

Величина абсолютного давления отличается от величины относительного на 1 Бар (величина одной атмосферы):

При расчете следует учитывать условие возможного возникновения кавитации и проверить допустимый перепад давления:

Какое значение имеет правильный выбор клапанов по Kvs и Kvy?

Правильный выбор клапана по Kvs и Kvy имеет большое значение при проектировании, установке и эксплуатации систем отопления, кондиционирования и вентиляции. Kvs и Kvy — это коэффициенты расхода жидкости через клапаны, определяемые на основе диаметра расходного отверстия и давления в системе.

Выбор верного клапана по Kvs и Kvy обеспечивает не только стабильный расход и давление в системе, но и экономию ресурсов и энергии. Неправильно выбранный клапан может сильно увеличить износ и сократить срок службы системы в целом, повысить расходы на ремонт и обслуживание.

При выборе клапанов по Kvs и Kvy необходимо учитывать тип и характеристики жидкости, температурные режимы, давление и расход в системе, требования к контролю и регулировке, а также особенности установки и крепления клапанов.

Важно также узнать производителя и качество клапанов, а также проверить соответствие выбранных моделей требованиям и стандартам безопасности и качества, чтобы избежать дополнительных косвенных расходов, ущерба и рисков. В итоге, правильный выбор клапанов по Kvs и Kvy снижает риски и расходы, увеличивает эффективность и долговечность систем, обеспечивает комфорт и безопасность пользователей

В итоге, правильный выбор клапанов по Kvs и Kvy снижает риски и расходы, увеличивает эффективность и долговечность систем, обеспечивает комфорт и безопасность пользователей.

Отношение входного давления к выходному или допустимый перепад давления на клапане

Для некоторых редукционных клапанов ограничено отношение входного давления к выходному. Входное давление, воздействуя на плунжер редукционного клапана, стремится его открыть. Выходное давление воздействует на мембрану (или другой управляющий элемент) клапана, стремясь закрыть клапан. При превышении ограничения по отношению входного и выходного давления клапан не сможет закрыться — и выходное давление будет больше давления настройки. Ограничения по указанному параметру также исключают кавитацию в седле регулирующего клапана.

Выполнение данных указаний при подборе регуляторов позволит значительно улучшить показатели технологических процессов и увеличить срок службы регулирующей арматуры. Примеры расчетов приведены в статье. По вопросам подбора оборудования просьба обращаться к инженерам отдела регулирующей арматуры компании АДЛ.

Уровень шума

При выборе регулятора давления необходимо учитывать явления, связанные с шумом работающего регулятора. Возникновение шумов вызвано газодинамическими колебательными процессами у регулирующих органов и стенок регуляторов. При совпадении частоты колебаний амплитуда колебаний клапана может резко возрасти, что приведет к износу и разрушению клапана, а также к сильной вибрации регулятора.

Главной причиной повышенного шума является повышенная скорость среды в выбранном трубопроводе относительно рекомендуемой. Фактическая скорость среды может быть рассчитана по формуле:

  • w – скорость потока среды, м/c;
  • Q – рабочий объемный расход среды м3/ч;
  • d – диаметр трубопровода, м.

Ниже приведены рекомендуемые скорости сред для снижения риска появления критического уровня шума:

Одним из способов снижения уровня шума в системах, помимо использования клапанов специальной конструкции, является применение гибких вставок (виброкомпенсаторов) на участках до и после клапана.

Какие факторы влияют на выбор между Kvs и Kvy?

Изначально, при выборе между Kvs и Kvy необходимо определиться с параметрами, которые могут оказывать наибольшее влияние на процесс применения.

Один из главных факторов выбора — это диаметр трубопровода, поскольку он позволяет определить количество потока, который должен проходить через клапан.

Кроме того, важным фактором является гидравлическое сопротивление, которое зависит от давления и расхода воздуха, использованного для подачи давления, или от вязкости и плотности жидкости, через которую проходит поток.

Также noтличаются методы измерения Kvs и Kvy, где Kvs измеряется при определенном давлении, в то время как Kvy измеряется при изменении давления в трубопроводе. В связи с этим, для правильного выбора необходимо определить метод измерения в соответствии с требованиями и условиями работы.

Кроме того, при выборе между Kvs и Kvy нужно учитывать и другие дополнительные факторы: температуру, используемый материал в конструкции клапана, особенности работы системы и т.д.

Что такое Kvy?

Kvy — это коэффициент пропускной способности клапана, который определяет количество воды, проходящей через клапан при заданных условиях. Этот параметр обычно задается производителем клапана и указывается в технической документации.

В отличие от Kvs, который определяет пропускную способность клапана при определенном давлении, Kvy учитывает изменение давления на входе и выходе клапана. Это означает, что при изменении давления в системе Kvy также будет изменяться.

Выбрав правильный клапан с нужным значением Kvy, можно обеспечить оптимальную пропускную способность системы, что в свою очередь повысит ее эффективность и экономичность. Необходимо также учитывать характеристики системы, такие как давление, температура, расход и другие факторы, чтобы выбрать наиболее подходящий клапан.

Важным фактором, влияющим на выбор Kvy, является также материал, из которого изготовлен клапан. Он должен соответствовать условиям эксплуатации и совместимости со средой, чтобы не происходило коррозии и других повреждений.

Таким образом, правильный выбор клапана с нужным значением Kvy является ключевым в создании эффективной и надежной системы.

Что такое Kvs?

Kvs – это показатель, который используется для определения пропускной способности клапана. Иными словами, Kvs – это объем воды в м3/ч, который протекает через клапан при давлении в 1 бар.

Коэффициент Kvs применяется для оценки расхода жидкости, проходящей через клапан под определенным давлением. Стоит отметить, что значение Kvs зависит от конструкции и размера клапана.

Для чего нужен Kvs? Он помогает выбрать правильный клапан с необходимой пропускной способностью под определенные условия. Например, если нужно регулировать расход воды и поддерживать постоянное давление, то выбирают клапан с определенным значением Kvs.

Важно учитывать, что Kvs не является единственным показателем, который нужно учитывать при выборе клапана

Также стоит обращать внимание на диапазон рабочих температур, материал корпуса и прочие характеристики. И только с учетом всех этих факторов можно выбрать клапан, который идеально подходит для конкретной задачи

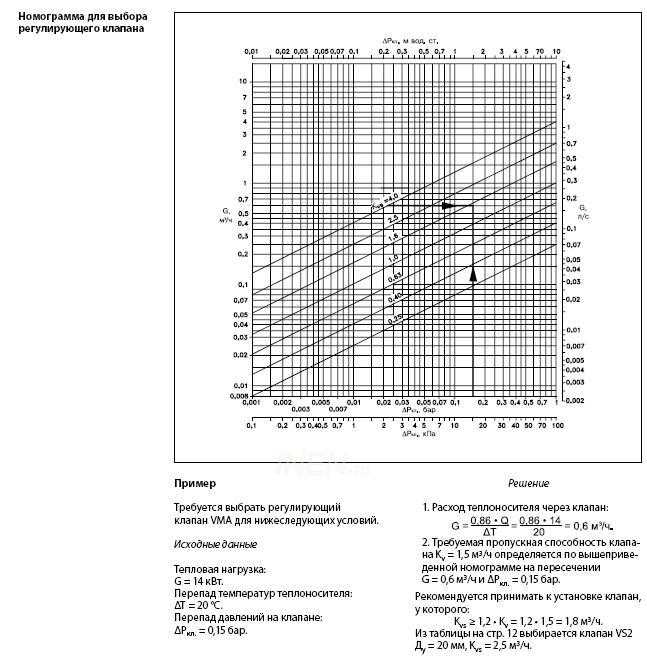

Расчет регулирующего клапана

где z — коэффициент запаса. G — максимальный расход жидкости через клапан, ΔP — перепад давления на открытом клапане,

Коэффициент запаса z устанавливается в диапазоне от 1.1 до 1.2, позволяет при необходимости обеспечить расход воды через систему на 10 — 20% больше расчетного.

Максимальный расход G выбираете вы, согласно ваших требований или технических условий. Зная тепловую нагрузку и температурный график G можно вычислить по этому калькулятору.

Перепад давления ΔP на полностью открытом клапане равен гидравлическим потерям при прохождении потока через клапан. ΔP зависит от диаметра клапана и скорости потока, меняется в диапазоне 0.3 — 0.7 бар, но в большинстве случаев можно принять ∆P = 0,4 бар.

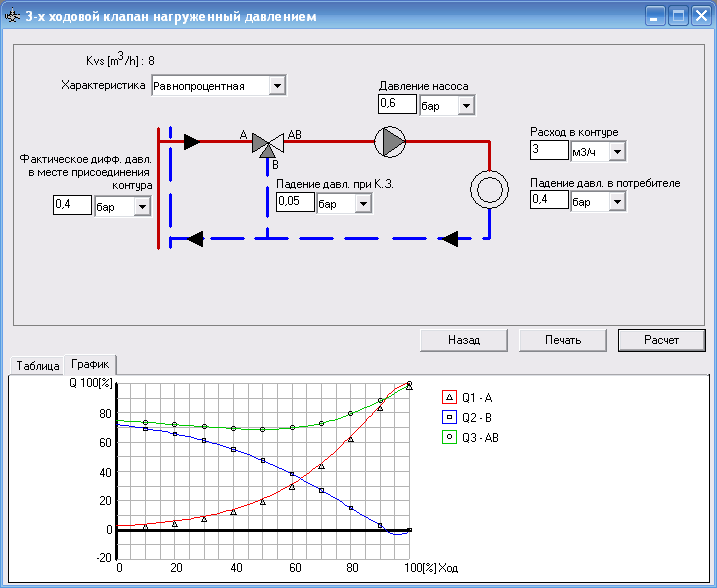

Предлагаем вам воспользоваться калькулятором расчета клапана. Заполните поле с максимальным расходом G

При вводе обращайте внимание на размерность расхода, по умолчанию используются м3/час , не забудьте её изменить, если вы применяете другую размерность. Остальные величины можно оставить по умолчанию или заменить на ваши

Расчет регулирующего клапана

где z — коэффициент запаса. G — максимальный расход жидкости через клапан, ΔP — перепад давления на открытом клапане,

Коэффициент запаса z устанавливается в диапазоне от 1.1 до 1.2, позволяет при необходимости обеспечить расход воды через систему на 10 — 20% больше расчетного.

Максимальный расход G выбираете вы, согласно ваших требований или технических условий. Зная тепловую нагрузку и температурный график G можно вычислить по этому калькулятору.

Перепад давления ΔP на полностью открытом клапане равен гидравлическим потерям при прохождении потока через клапан. ΔP зависит от диаметра клапана и скорости потока, меняется в диапазоне 0.3 — 0.7 бар, но в большинстве случаев можно принять ∆P = 0,4 бар.

Предлагаем вам воспользоваться калькулятором расчета клапана. Заполните поле с максимальным расходом G

При вводе обращайте внимание на размерность расхода, по умолчанию используются м3/час , не забудьте её изменить, если вы применяете другую размерность. Остальные величины можно оставить по умолчанию или заменить на ваши

Сложение пропускных способностей Kv и Cv при параллельной и последовательной установке клапанов.

Сложение пропускных способностей Kv и Cv при параллельной и последовательной установке клапанов.

Сложение пропускных способностей Kv или Cvпри параллельной установке клапанов.

Такая комбинация очень часто имеет прямой экономический смысл, например:

– при резком росте стоимости регулирующего клапана следующего типоразмера,

– при наличии ограничений на массовые или габаритные характеристики единицы оборудования,

– при наличии резких суточных или сезонных перепадов производительности системы

Для двух клапанов установленных параллельно результат теория описывает как:

Kvt = Kv1 + Kv2        где Kvt = результирующая Kv, Kv1 = Kv 1-го клапана, Kv2 = Kv 2-го клапана;

Для комбинации из N клапанов результат теория описывает как:

Kvt = Kv1 + Kv2+…+ Kvn      где Kvt = результирующая Kv, Kvi = Kv i-го клапана;

Важно! не забывайте, что на практике обвязка параллельного соединения заметно снижает суммарную пропускную способность. Для двух клапанов понижающий коэффициент составляет порядка 0,95

Сложение пропускных способностей Kv или Cv при последовательной установке клапанов.

Такая комбинация комбинация встречается реже, но иногда имеет смысл, например:

– как способ борьбы с кавитацией,

– для обеспечения комфортных условий работы одного клапана из связки, имеющего исключительные характеристики (быстродействие, точность,…)

Для двух клапанов установленных параллельно результат теория описывает как:

1 / (Kvt)=  1 / (Kv1) + 1 / (Kv2)  где Kvt = результирующая Kv, Kv1 = Kv 1-го клапана, Kv2 = Kv 2-го клапана;

Для комбинации из N клапанов результат теория описывает как:

1 / (Kvt)=  1 / (Kv1) + 1 / (Kv2) +…+ 1 / (Kvn)        где Kvt = результирующая Kv, Kvi = Kv i-го клапана;

Приведем еще полезное правило для запоминания:

При последовательной установке двух клапанов с обинаковыми пропускными способностями равными Kv результирующая (Kvt) будет равна 0,7Kv.

Условное давление

Условное давление Ру является единственным параметром для изготовляемой арматуры, гарантирующим ее прочность и учитывающим как рабочее давление, так и рабочую температуру. Условное давление соответствует допустимому рабочему давлению для данного вида арматуры при нормальной температуре (20 оС). При повышении температуры механические свойства конструкционных материалов ухудшаются, поэтому для арматуры с высокой рабочей температурой допустимые рабочие давления ниже, чем условные. Это снижение зависит от материала деталей арматуры и температурной зависимости прочностных свойств этого материала. Чем выше рабочая температура, тем ниже максимальное рабочее давление при одном и том же значении условного давления.

Ниже приведены таблицы зависимости максимального рабочего давления в зависимости от температуры для различных материалов исполнения:

Расчет регулирующего клапана

где z — коэффициент запаса. G — максимальный расход жидкости через клапан, ΔP — перепад давления на открытом клапане,

Коэффициент запаса z устанавливается в диапазоне от 1.1 до 1.2, позволяет при необходимости обеспечить расход воды через систему на 10 — 20% больше расчетного.

Максимальный расход G выбираете вы, согласно ваших требований или технических условий. Зная тепловую нагрузку и температурный график G можно вычислить по этому калькулятору.

Перепад давления ΔP на полностью открытом клапане равен гидравлическим потерям при прохождении потока через клапан. ΔP зависит от диаметра клапана и скорости потока, меняется в диапазоне 0.3 — 0.7 бар, но в большинстве случаев можно принять ∆P = 0,4 бар.

Предлагаем вам воспользоваться калькулятором расчета клапана. Заполните поле с максимальным расходом G

При вводе обращайте внимание на размерность расхода, по умолчанию используются м3/час , не забудьте её изменить, если вы применяете другую размерность. Остальные величины можно оставить по умолчанию или заменить на ваши

Как работают Kvs и Kvy?

Kvs и Kvy — это коэффициенты производительности клапана. Коэффициент Кv характеризует способность клапана открыться и пропустить определенный объем жидкости за определенное время, при заданном давлении дифференциала. Между тем, коэффициент Кvy характеризует производительность клапана при изменении давления.

Kvs и Kvy используются для выбора правильного клапана в зависимости от критериев работы системы. Если важна пропускная способность при заданном давлении, то нужно выбирать клапан с наибольшим значением Kvs

Если же важно, чтобы клапан работал стабильно при изменяющемся давлении, то необходимо выбирать клапан с более высоким Kvy

Например, в системах отопления или охлаждения, где требуется постоянный расход жидкости при изменении давления, рекомендуется использовать клапаны с высоким Kvy. В то же время, в системах регулирования расхода газа или жидкости, где важна точность контроля, нужно выбирать клапаны с высоким Kvs.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
