Intel 80286: центральный процессор высокой производительности

Intel 80286: центральный процессор высокой производительности

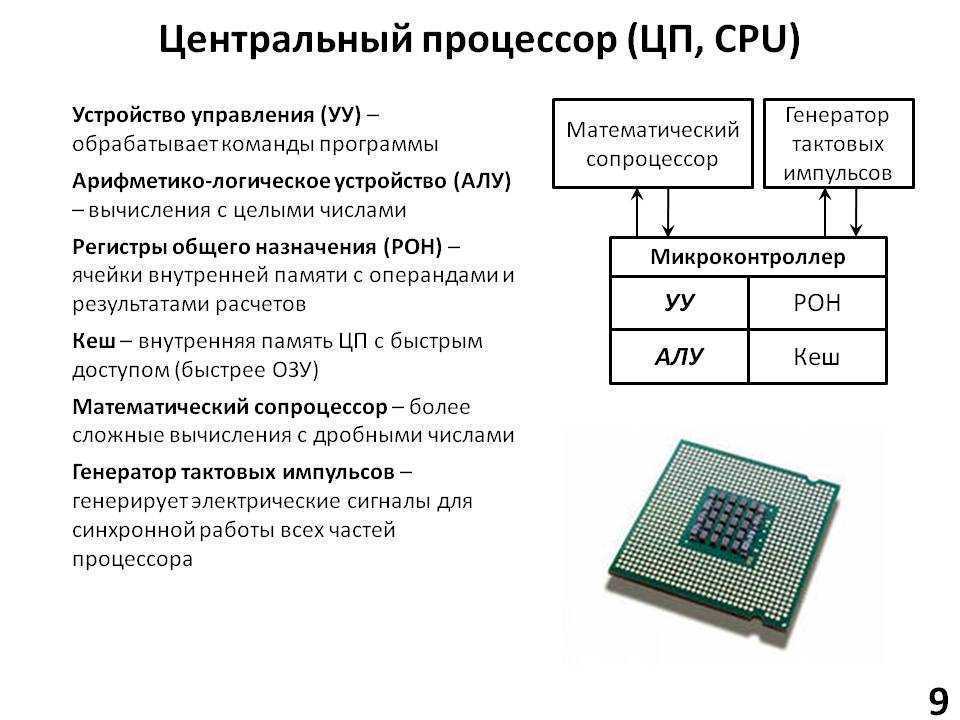

Особенности архитектуры Intel 286

Одной из особенностей архитектуры Intel 286 было внедрение нового режима работы — защищенного режима, который обеспечивал большую безопасность и защиту данных. Этот режим позволял выполнять операции с памятью, использовать сегментацию и привилегированный уровень доступа.

Еще одной важной особенностью Intel 286 была поддержка математического сопроцессора, который мог быть установлен дополнительно. Это значительно увеличивало производительность вычислений, таких как операции с плавающей запятой

Архитектура Intel 286 была успешно использована во многих компьютерах IBM PC-совместимого базирующихся на MS-DOS операционной системе. Этот процессор имел большое значение в развитии современных компьютеров и являлся важным шагом в истории компьютерной техники.

  1. https://ru.wikipedia.org/wiki/Intel_80286
  2. https://habr.com/ru/post/326914/

Эпоха многоядерных процессоров в истории Intel

Первые Intel Core были основаны на архитектуре P6, но с двухъядерной конфигурацией. Однако они разработали второе поколение, которое было революционным и считается лучшим процессором 2000-х годов.

Для своего развития Intel скопировала несколько идей в Opteron от AMD; как и реализация северного моста в процессоре и принятие 86-разрядного расширения x64. Что касается производительности, они почти вдвое увеличили IPC, и это третий по величине скачок производительности после того, как был достигнут с 80286 и 80486. Для этого они улучшили выполнение вне очереди, сделали ЦП способным обрабатывать больше инструкций в параллельно, и они сначала добавили Smart Cache в процессоры Intel.

Однако Core 2 можно было считать нулевым поколением, поскольку Intel начала использовать марки Intel Core i3, i5 и i7 из архитектуры Nehalem, считающейся Intel Core первого поколения. С тех пор до сих пор у нас было несколько поколений с постепенными улучшениями.

  • Сэнди / Айви-Бридж: Intel снова улучшила блок предсказания перехода, помимо этого улучшила такие элементы, как кэш микроопераций, блоки целых чисел и с плавающей запятой, а также производительность некоторых инструкций для выборки данных из памяти.
  • Хасуэлл/Бродвелл: Intel снова увеличила количество инструкций, которые ЦП может выполнять за цикл, помимо увеличения пропускной способности внутренних кешей процессора и улучшения контроллера памяти. Они также включали внутрипроцессорный контроллер напряжения (FIVR).
  • Поколение SkyLake: Intel увеличила количество инструкций, которые процессор может декодировать, но не увеличила количество инструкций, которые он может выполнять параллельно. Изменения по сравнению с предыдущими поколениями очень небольшие (убрали FIVR).
  • Ракетное озеро-С / Тигровое озеро: Это текущие Rocket Lake-S и Tiger Lake. После нескольких лет небольших улучшений в IPC Intel решила пойти по пути AMD, чтобы не отставать.

Его последний выпуск — Intel Core 12 с архитектурой Alder Lake-S, который добавляет больше новинок с момента запуска Intel Core 2, таких как исполнение с гетерогенными ядрами, добавление Thread Director и других новинок, которые мы не делаем. знайте, будет ли это большим скачком между поколениями, который компания совершает каждое десятилетие, или же под капотом будет что-то еще, ясно то, что история Intel по крайней мере захватывающая.

Режимы работы процессора Intel 80286

Реальный режим

Реальный режим обеспечивал совместимость с процессорами x86, выпускавшимися до этого, то есть процессор мог выполнять программы, предназначенные для Intel 8086/8088/8018x без повторного ассемблирования или с переассемблированием с минимальными модификациями. Использовался режим реального адреса. В формировании адреса участвовали только 20 линий шины адреса, поэтому максимальный объём адресуемой памяти, в этом режиме, остался прежним — 1 Мбайт. Переключение из реального режима в защищённый происходит программно и относительно просто, однако для обратного перехода необходим аппаратный сброс процессора, который в IBM PC-совместимых машинах осуществлялся обычно с помощью контроллера клавиатуры. Для использования защищённого режима необходима многозадачная операционная система, например Microsoft Windows 2.0, IBM OS/2 или UNIX.

Защищенный режим

Суть защищённого режима заключается в следующем. Программист и разрабатываемые им программы используют логическое адресное пространство (виртуальное адресное пространство). В защищённом режиме процессор мог адресовать до 1 Гбайт виртуальной памяти (при этом объём реальной памяти составлял не более 16 Мбайт), за счёт изменения механизма адресации памяти (режим виртуального адреса). Логический адрес преобразуется в физический адрес автоматически с помощью схемы управления памятью (MMU). Благодаря защищённому режиму, в памяти можно хранить только ту часть программы, которая необходима в данный момент, а остальная часть могла храниться во внешней памяти (например, на жёстком диске).

Intel 80286

Intel 80286 — 16-битный микропроцессор второго поколения архитектуры x86, выпущенный компанией Intel 1 февраля 1982 года. Является развитием процессоров 8086/88, а не 80186/188, которые вышли только через полгода после 80286. Процессор 80286 стал серьезным шагом вперед. Всего через год на его базе был создан персональный компьютер IBM PC/AT, предоставивший в распоряжение пользователя вычислительные мощности средней ЭВМ. С появлением виртуального режима стало возможным создавать на базе 80286 системы с разделением ресурсов, что раньше было прерогативой больших машин. В микропроцессоре было также реализовано управление памятью. .

Технические характеристики 286 процессора

286 процессор был выпущен в 1982 году и являлся улучшенной версией предыдущей модели 8086. Он обладал рядом особенностей и технических характеристик, которые сделали его популярным в свое время:

1. Архитектура: 286 процессор имел 16-битную архитектуру с возможностью работы в реальном и защищенном режимах. Он поддерживал адресацию до 16 МБ оперативной памяти.

2. Скорость: Базовая тактовая частота процессора составляла 6, 8 или 10 МГц. Это позволяло 286 процессору работать с данными быстрее, чем его предшественнику.

3. Кэш-память: В 286 процессоре был встроен 16-кБайтный кэш-память первого уровня (L1), что ускоряло доступ к данным и инструкциям.

4. Поддержка сопроцессора: 286 процессор мог быть дополнен внешним 287 сопроцессором для выполнения математических операций с плавающей точкой.

5. Многозадачность: Этот процессор поддерживал многозадачность и мультипрограммные операционные системы, обеспечивая параллельное выполнение нескольких задач.

6. Защитный режим: 286 процессор имел защищенный режим работы, который обеспечивал лучшую безопасность и защиту данных и программ.

7. Множество новых инструкций: Процессор 286 имел расширенный набор инструкций, что позволяло разработчикам программ использовать новые возможности процессора для оптимизации и улучшения производительности программного обеспечения.

В целом, процессор 286 стал важным этапом в развитии компьютерных систем и открыл новые возможности для программистов и пользователей.

Разработка и выпуск процессора Intel 286

Процессор Intel 286 был разработан и выпущен компанией Intel в 1982 году. Он стал преемником процессора Intel 8086 и являлся важным шагом в развитии компьютеров.

Одной из важнейших особенностей процессора Intel 286 был переход от 16-битной архитектуры к 32-битной. Это позволило увеличить адресное пространство до 16 МБ и значительно улучшить производительность. Также процессор Intel 286 имел улучшенную возможность работы с памятью и поддерживал защиту режима реального времени.

Первоначально процессор Intel 286 имел тактовую частоту 6-12 МГц, что было значительным улучшением по сравнению с процессором Intel 8086. Однако позже были выпущены более быстрые версии с тактовой частотой до 33 МГц.

Процессор Intel 286 был широко использован в персональных компьютерах и стал одним из наиболее распространенных процессоров в начале 1980-х годов. Он обеспечивал поддержку операционных систем MS-DOS и основы для работы графических пользовательских интерфейсов, таких как Windows 1.0.

Благодаря процессору Intel 286 компьютеры стали значительно мощнее и эффективнее в обработке данных. Он открыл путь к появлению более совершенных систем и использованию новых технологий в компьютерной индустрии.

В итоге, процессор Intel 286 стал важным звеном в истории развития компьютеров. Его влияние можно увидеть в современных процессорах, которые продолжают развиваться и становиться все более мощными.

Прерывания

В случае i286 система прерываний построена следующим образом. Соответствующие сигналы от устройств, входящих в вычислительную систему, могут поступать на один из двух входов процессора: NMI или INTR, причем вход NMI обладает безусловным приоритетом, так как сюда поступают сигналы только о катастрофических событиях, например, в случае неожиданного отключения питания. На вход INTR поступают прерывания не столь значительные, и процессор может их проигнорировать, если он в это время занят чем-то более важным. О состоянии большой занятости сигнализирует флажок разрешения прерываний IF: если он равен нулю, то Процессор на «звонки» не отвечает.

Посмотрим, что же происходит, когда IF = 1 и на вход INTR поступил сигнал прерывания. Сначала процессор приостанавливает выполнение текущей программы и запоминает промежуточные результаты в стеке, необходимые для восстановления статус кво. Затем он посылает устройству-возмутителю спокойствия запрос о причинах прерывания, В ответ может быть получено некоторое число в диапазоне от 0 до 255 — такое количество вариантов сообщения внешнего устройства разработчики предусмотрели для указания процессору, какие шаги следует предпринять в каждом конкретном случае. Число от 0 до 255 определяет тип прерывания, а инструкции о том, как процессору реагировать на тот или иной тип, содержатся в специальных программах, называемых процедурами прерываний. Адреса процедур находятся в специальной таблице, состоящей, как вы уже догадались, из 256 элементов, причем каждый элемент содержит соответствующие значения регистров IP и CS, Начальный адрес таблицы в ОЗУ — 0. По окончании процедуры прерывания процессор возвращает из стека промежуточные данные и продолжает выполнять прерванную программу с точки прерывания.

Если сигнал поступает на вход NMI, процессор не запрашивает у устройства информацию о типе прерывания, так как его причиной может стать только катастрофическая ситуация, и у процессора в этом случае всего одна задача — спасать наиболее важные результаты в безопасное место. Подобная ситуация в таблице соответствует прерыванию второго типа. Кроме прерываний от внешних устройств, возможны и внутренние прерывания, возникающие в самом процессоре. Такие сигналы могут, генерироваться, например, при разнообразных ошибках во время выполнения программ, а также для организации пошагового режима работы процессора (см.таблицу).

Номер Реальный режим Виртуальный режим
Особый случай ошибки деления Особый случай ошибки деления
1 Прерывание пошаговой работы Прерывание пошаговой работы
2 Немаскируемое прерывание Немаскируемое прерывание
3 Контрольный останов Контрольный останов
4 Особый случай переполнения Особый случай переполнения
5 Особый случай превышения диапазона Особый случай превышения диапазона
6 Особый случай недействительного кода операции Особый случай недействительного кода операции
7 Особый случай отсутствия сопроцессора Особый случай отсутствия сопроцессора
8 Особый случай слишком малой IDT Особый случай слишком малой IDT
9 Особый случай превышения сегмента сопроцессором Превышение сегмента сопроцессором
10 Зарезервировано Недействительный TSS
11 Зарезервировано Отсутствие сегмента
12 Зарезервировано Особый случай стека
13 Особый случай превышения сегмента Особый случай защиты
14 Зарезервировано Зарезервировано
15 Зарезервировано Зарезервировано
16 Особый случай сопроцессора Особый случай сопроцессора
.
. Зарезервированы Зарезервированы
.
31

Убийство RISC, эпоха P6

Говорят, что в каждое десятилетие истории Intel вносит большие изменения в свои процессоры, в 80-х именно 80386 обновил ISA до 32 бит, а в 90-х это был Pentium Pro, процессор, который считался лидером. от x86 до рынка рабочих станций, где в то время доминировали архитектуры RISC.

От Intel очень хорошо знали, что набор инструкций x86 имеет ограничения, поэтому Intel создала для этого процессора как неупорядоченное, так и спекулятивное исполнение. Кроме того, было увеличено количество этапов с 5 до 14 и впервые добавлен кэш второго уровня.

Под архитектурой Pentium Pro или P6 вошли различные процессоры, выпущенные как поколения различных коммерческих продуктов.

  • Pentium Pro был первым процессором, в котором кэш-память второго уровня была встроена в процессор, до тех пор он был установлен на плате рядом с процессором.
  • Что касается Pentium II, он был основан на Pentium Pro, но он переместил кэш L2, хотя и оставил его в том же корпусе, в отличие от своего предшественника, он был запущен для рынка домашних ПК, принося мощность работы станции.
  • Pentium III, с другой стороны, включал инструкции SSE и в конечном итоге в конечном итоге интегрировал кэш L2 обратно в процессор.

Стратегия Intel сработала, и в конце 90-х большинство архитектур RISC томились в ожидании своей окончательной смерти. Только ARM и PowerPC, использовавшиеся в Macintosh, выжили, остальные были вооружены дамокловым мечом и вскоре уступили.

Pentium 4, конец эпохи

Для Pentium 4 Intel создала новую архитектуру под названием Netburst, которая следовала модной тенденции дня и добавляла большое количество ступеней для достижения высокой тактовой частоты. Именно с этим процессором Intel достигла потолка скорости, и было обнаружено, что гонка, основанная на этой метрике, не имеет будущего из-за высокого потребления процессоров и температуры, которую они генерируют.

Благодаря опыту с Pentium 4 показатель «мощность на ватт» стал иметь значение и начал разрабатывать процессоры, уже основанные на концепции многоядерности. В частности, причина заключалась в том, что их было невозможно установить на ноутбуках, и пришлось продлить срок службы P6, чтобы иметь возможность запускать процессоры для того типа компьютеров, которые создавались в то время.

Сплетни говорят, что именно Apple, одержимая своими промышленными разработками, дала Intel понять, сможет ли она создать ядро ​​с достаточной производительностью на ватт и большей мощностью, чем PowerPC, только тогда она совершит прыжок на x86. Так оно и было, но вместе с этим они отказались от названия Pentium и приняли другое.

Шины и разряды

Как ты уже знаешь, вся информация в цифровой технике стараниями инженеров и математиков представляется в виде двоичных чисел, которые записываются с помощью всего двух цифр: «0» и «1». Обычное десятичное число «3» в двоичной записи будет выглядеть как «11», т.е. 310 = 112. Нижние индексы указывают в какой системе счисления записано число, т.е. 10 – десятичная, а 2 – двоичная. Одна цифра в двоичном числе называется разрядом. У разрядов есть старшинство. Самый правый разряд называется младшим, а самый левый – старшим. Старшинство разряда растет справа налево:

Двоичное число, состоящее из 8 разрядов называется 8-ми разрядным, из 16 – шестнадцатиразрядным и т.д. Разрядность двоичного числа имеет самое прямое отношение к взаимодействию между процессором, памятью и устройствами ввода-вывода.

Дело в том, что в твоем МК бегают такие же двоичные числа. Они ходят от памяти к процессору, от процессора назад к памяти или УВВ, а от последних к процессору. Бегают они естественно по проводам (в МК эти шины спрятаны внутри микросхемы). Каждый провод в определённый момент времени может передавать только один разряд со значением «0» или «1». Поэтому, чтобы передать, к примеру, 8-ми разрядное число от процессора к памяти или назад понадобится минимум 8 таких поводов.

Несколько таких проводов, объединенных вместе называются шиной. Шины бывают нескольких видов: шина адреса, шина данных и шина управления. По шине адреса бегают числа, которые обозначают адрес ячейки памяти или устройства ввода-вывода, откуда ты хочешь получить или куда хочешь записать данные. А сами данные будут передаваться уже по шине данных. Это похоже на почтовую посылку. У посылки есть адрес и есть содержание. Так вот в микропроцессорной системе, каковой МК также является, адрес и данные передаются по разным путям, именуемым шинами.

Сколько проводов должно быть в шине?

Это напрямую зависит от конструкции процессора. Процессор может иметь 32-разрядную шину данных и 16-ти разрядное АЛУ. Такие случаи в истории процессоров и МК встречаются многократно. Поэтому разрядность процессора не определяет 100% разрядность шин данных и шин адреса. Всё зависит от конкретной конструкции.

На что влияет разрядность шины адреса

Самым главным, на что она влияет, является количество адресов, которые можно по ней передавать. Например, в 4-разрядной системе это будет всего 24 = 16 адресов, в 64-разрядной числов сдресов будет уже 264=18 446 744 073 709 551 616. Таким образом, чем выше разрядность шины адреса, тем к больше объем памяти и больше устройств ввода-вывода, с которыми может работать процессор

Это важно

На что влияет разрядность шины данных

Её разрядность определяет сколько данных процессор может считать за один раз. Чем выше разрядность, тем больше данных можно считывать за один раз. Её разрядность, как и разрядность шины адреса целиком определяется конструкцией конкретного процессора или МК. Но при этом всегда кратна восьми. Связано это с тем, что практически во всех устройствах памяти минимальной единицей информации является байт, т.е. двоичное число из 8-ми разрядов.

Зачем было нужно вводить ещё одно название: байт? Оно служит для обозначения количества информации. Если количество разрядов говорит просто о длине двоичного числа, то битность говорит о количестве информации, которую это число несет. Считается, что один разряд двоичного числа может передавать 1 бит информации. При этом биты группируются в байты, килобайты, мегабайты, гигабайты, терабайты и т.д.

Кстати, 1 байт = 8 бит, 1 килобайт = 1024 байтам, 1 мегабайт = 1024 килобайтам и т.д. Почему именно 1024? Все это связано с тем, что размер памяти всегда кратен степени двойки: 23 = 8, 210=1024. В свою очередь кратность двойке была выбрана благодаря тому, что она упрощает техническую реализацию устройств памяти. Устройство памяти представляет.

Поддерживаемые процессоры повторно входят и расширяются на x86

Сходство архитектуры процессоров i486 и i386 упростило задачу производителей процессоров, совместимых с i486. После того, как лицензии исчезли с запуском i386, публика стала широко называть их «клонами», хотя этот термин применялся только к тем, кто идентичен (внутренне) оригиналам.

Процессоры производные от других брендов Intel 80486. Изображение: MCbx Computer Collection

Один из самых плодовитых производителей процессоров этого типа от AMD, даже заходя так далеко (как мы уже упоминали), чтобы выпустить более мощные модели, чем варианты Intel, хотя его самым большим активом на рынке по-прежнему была его самая доступная цена. Это была также линия Cyrix, результат реинжиниринга процессоров Intel, их процессоры не работали точно так же, поэтому они полагались на доступные цены.

Другими интересными именами могут быть IBM или Texas Instruments, хотя их присутствие было менее сильным, чем на предыдущих этапах семейства процессоров x86.

Features of 80286 Microprocessor:

The Intel was introduced in early 1982. This is also known as iAPX 286 and it is an x86 I6-bit micro­processor with 134,000 transistors. It was the first Intel processor that could run all the software written for its predecessor. It was widely used in IBM PC compatible computers such as IBM PC/AT during the mid 1984 to early 1990s.

Initially, 80286 was released with 6 MHz and 8 MHz, it was subsequently scaled up to 12.5 MHz. The 80286 had an average speed of about 0.21 instructions per clock. The 6 MHz model usually operated at 0.9 MIPS, the 10 MHz model at 1.5 MIPS, and the 12 MHz model at 1.8 MIPS.

The 80286’s performance is more than twice that of its predecessors, i.e., Intel 8086 and Intel 8088 per clock cycle. The 80286 processors have a 24-bit address bus. Therefore, it is able to address up to 16 MB of RAM, whereas the 8086 could directly access up to 1 MB. The 80286 CPU was designed to run multitasking applications. digital communications, real-time process control systems, and multi-user systems.

This processor is the first x86 processor, which can be used to operate in protected mode. The protected mode enabled up to 16 MB of memory to be addressed by the on-chip linear memory management unit (MMU) with 1 GB logical address space. The memory management unit is able to provide some degree of protection from applications writing outside their allocated memory zones. But the 80286 could not revert to the 8086 compatible real mode without resetting the processor.

80286 is a high-performance 16-bit microprocessor with on-chip memory management and protection capabilities. Actually, this processor has been designed for a multi-user as well as a multitasking system. Usually, the 80286 processor is booted in real mode, and thereafter it works in protected mode by software command. But it is not possible to switch the 80286 from protected mode to real mode. To shift from pro­tected mode to real mode, 80286 microprocessors must be reset. The 80286 with 8 MHz clock provides up to 6 times higher than the 5 MHz 8086.

There is no on-chip clock generator circuit in 80286. Therefore, an external 82284 chip is required to generate the external clock. The 80286 has a single CLK pin for single-phase clock input. Usually, the exter­nal clock is divided by 2 internally to generate the internal clock. The 82284 provides the 80286 RESET and READY signals.

The 80286 operates in two different modes such as real mode and protected mode. The real mode is used for compatibility with existing 8086/8088 software base, and the protected mode is used for enhanced system level features such as memory management, multitasking, and protection.

The 80286 is the first advanced microprocessor with memory management and protection abilities.

Данные модели

i386DX

Intel i386DX, 25 МГц

  • Кэш L1: не существует
  • Кэш L2: зависит от материнской платы
  • Дизайн: PGA или PQFP со 132 контактами
  • Рабочее напряжение ( VCore ): 5 В.
  • ДАТА выпуска: 17 октября 1985 г.
  • Технология производства: первые типы CHMOS III с толщиной 1,5 мкм, позже CHMOS IV с 1,0 мкм.
  • Размер матрицы: 104 мм² (прибл.10 мм × 10 мм, CHMOS III) и 39 мм² (6 мм × 6,5 мм, CHMOS IV)
  • Количество транзисторов: 275000
  • Тактовая частота:
    • 12 МГц (первые модели i386)
    • 16 МГц
    • 20 МГц
    • 25 МГц
    • 33 МГц

i386SX 16 МГц

i386SX

  • Кэш L1: не существует
  • Кэш L2: отсутствует
  • Дизайн: PQFP со 100 контактами, PGA с 88 контактами
  • Рабочее напряжение ( VCore ): 5 В.
  • ДАТА выпуска: 16 июня 1988 г.
  • Технология изготовления: CHMOS IV, 1.0 мкм.
  • Размер кристалла: 104 мм² на 275 000 транзисторов
  • Тактовая частота:
    • 16 МГц
    • 20 МГц
    • 25 МГц
    • 33 МГц

i386SL

i386SL 20 МГц

Версия i386SX для портативных компьютеров. С его помощью был введен режим управления системой (SMM), который может переводить ЦП в глубокий сон для экономии энергии.

  • Кэш L1: не существует
  • Кэш L2: возможно от 16 до 64 КБ
  • Дизайн: PGA с? Контакты, PQFP со 132 контактами
  • Рабочее напряжение ( VCore ): 5 В.
  • ДАТА выпуска: 15 октября 1990 г.
  • Технология изготовления: 1,0 мкм
  • Размер :? мм² на 855 000 транзисторов
  • Тактовая частота:
    • 20 МГц
    • 25 МГц

RapidCAD-1

Intel RapidCAD-1

  • Количество транзисторов: 800000
  • Процесс изготовления: 0,8 мкм
  • Кэш: встроенный, без встроенного кеша
  • Архитектура: технология 80486 с набором инструкций и распиновкой 80386
  • Сопроцессор: интегрированный
  • Корпус: 132-контактный, PGA
  • Потребляемая мощность: 3,5 Вт
  • Тактовые частоты: 25 и 33 МГц

RapidCAD-2

Intel RapidCAD-2

RapidCAD-2 — это PLA для генерации сигнала FERR.

  • Год выпуска: 1992
  • Количество транзисторов: 275000
  • Процесс изготовления: 0,8 мкм
  • Корпус: 68 pin, PGA (для сокета 387)
  • Тактовые частоты: 25 и 33 МГц

i376

Intel i376

I376 — это встраиваемый процессор на базе i386SX, который можно рассматривать как предшественника i386EX. Он не поддерживает реальный режим или пейджинг.

  • Шина данных: 16 бит
  • Адресная шина: 24 бит
  • Кэш L1: не существует
  • Кэш L2: отсутствует
  • Дизайн: PQFP на 100 контактов и PGA -88
  • Рабочее напряжение ( VCore ): 5 В.
  • ДАТА выпуска: 16 января 1989 г.
  • Окончание производства: 15 июня 2001 г.
  • Технология изготовления: CHMOS IV, 1.0 мкм.
  • Размер :?
  • Поддерживаемый FPU: 80387SX
  • Особенности: загружается в защищенном режиме (не поддерживает реальный режим)
  • Тактовая частота:
    • 16 МГц
    • 20 МГц

i386EX, i386EXTB и i386EXTC

i386EXTC

Встроенная версия i386SX с системой и управлением питанием.

Функции
  • два контроллера прерывания 82C59A
  • Таймер, счетчик (три канала)
  • асинхронный SIO (два канала)
  • синхронный SIO (один канал)
  • Сторожевой таймер (аппаратный / программный)
  • PIO
  • Шина данных: 16 бит
  • Адресная шина: 26 бит
  • Кэш L1: не существует
  • Кэш L2: отсутствует
  • внешний FPU: i387SX или i387SL
  • Дизайн : PQFP со 132 контактами, SQFP со 144 контактами и PGA с 168 контактами
  • Рабочее напряжение ( VCore ): от 2,7 В до 5,5 В.
  • ДАТА выпуска: 1994
  • Технология изготовления: 0,8 мкм
  • Размер :? мм² при? Транзисторы
  • Тактовая частота:
    • 16 МГц — i386EX, от 2,7 В до 3,3 В.
    • 20 МГц — i386EX, от 3,0 В до 3,6 В.
    • 25 МГц — i386EX, от 4,5 В до 5,5 В.
    • 20 МГц — i386EXTB, от 2,7 В до 3,6 В.
    • 25 МГц — i386EXTB, от 3,0 В до 3,6 В.
    • 25 МГц — i386EXTC, от 4,5 В до 5,5 В.
    • 33 МГц — i386EXTC, от 4,5 В до 5,5 В.

i386CXSA и i386SXSA (также как i386SXTA)

i386CXSA

Встроенный ЦП с прозрачным режимом управления питанием, встроенные MMU и TTL-совместимые входы (только версия SXSA).

  • Шина данных: 16 бит
  • Адресная шина: 26 бит (24 бит для i386SXSA)
  • Кэш L1: не существует
  • Кэш L2: отсутствует
  • внешний FPU: i387SX или i387SL
  • Дизайн: PQFP со 100 контактами
  • Рабочее напряжение ( VCore ):
    • От 4,5 В до 5,5 В (25 и 33 МГц)
    • От 4,75 В до 5,25 В (40 МГц)
  • Дата публикации:
  • Технология изготовления: CHMOS V, 0,8 мкм.
  • Размер :? мм² при? Транзисторы
  • Тактовая частота:
    • 25 МГц
    • 33 МГц
    • 40 МГц

i386CXSB

Встроенный ЦП с прозрачным режимом управления питанием и встроенным MMU .

  • Шина данных: 16 бит
  • Адресная шина: 26 бит
  • Кэш L1: не существует
  • Кэш L2: отсутствует
  • внешний FPU: i387SX или i387SL
  • Дизайн: PQFP со 100 контактами
  • Рабочее напряжение ( VCore ):
    • 3,0 В при 16 МГц
    • 3,3 В при 25 МГц
  • Дата публикации:
  • Технология изготовления: CHMOS V, 0,8 мкм.
  • Размер :? мм² при? Транзисторы
  • Тактовая частота:
    • 16 МГц
    • 25 МГц
