Двигатель Iveco F1A
- турбонаддува с рециркуляцией отработанных газов;
- охлаждение воздушного потока;
- подача горючего;
- система смазки комбинированного типа;
- жидкостная система охлаждения с применением принудительной циркуляции.
Внешний вид двигателя Iveco F1A
Из-за всех установочных систем, а также чугунного блока цилиндров двигатель Iveco называют силовым агрегатом. Установка на Газель такого агрегата не составляет затруднения.
Технические характеристики силового агрегата Iveco дали положительные отзывы об агрегате. Он имеет 4 цилиндра (диаметр 88), масса – 250 кг., ход поршня – 94мм.
Смотрите в видео: Ремонт двигателя Iveco F1A.
Достоинства и недостатки мотора.
- достоинством является большой ресурс;
- маленький расход топлива (скорость 90 км/ч. – 9,5 л. на 100 км.);
- ремонт проходит быстро и экономично
Главный недостаток – это масса. Двигатель является очень тяжелым.
Мотор Ford
Вторым по своей известности является мотор Ford. При установке данного мотора владелец машины забывает о ряде проблем, связанных с ремонтными работами. А также если поставить такой двигатель на Газель, можно вложить свои финансы один раз – покупка комплекта и самого мотора, а также установка. После монтажа сокращаются большие расходы топлива. Это очень выгодно при поездке на большие расстояния с весомым грузом. Расход топлива по трассе равен 8-9 л. на 100 км. обороты до 100 км.в ч. Двигатель имеет ремень, но качество производителя остается наверху, поэтому не стоит беспокоиться за поломку во время поездки. Технические данные двигателя позволяют машине ехать легко и без лишних напряжений. Не составит никакого труда автомобилю заехать на возвышенность. Газель становится легкоуправляемой на серпантинах.

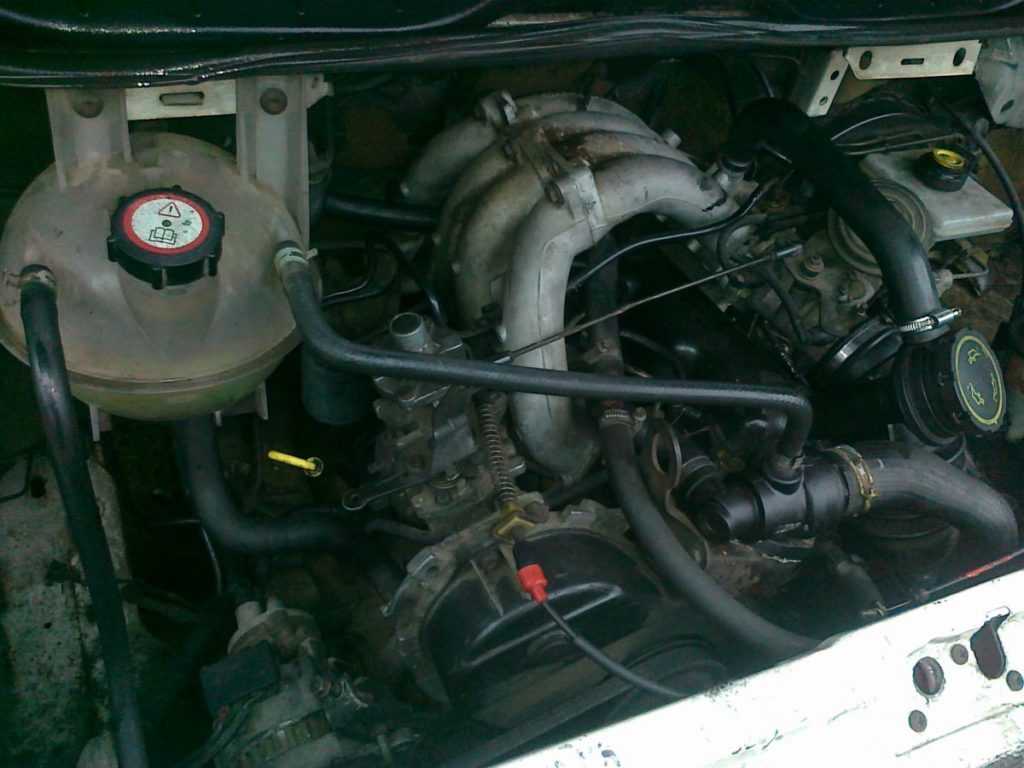

Двигатель от Ford, установленный в газель
Для капитально ремонта двигателя Газель должна «пробежать» около 500 тысяч км. до этого надо менять масло и фильтры. Единственное, что если стоит импортный двигатель FORD, то вместо обычного тосола, следует заливать импортный антифриз. Это продолжит жизнь мотору, а также улучшит его функциональность в холодное время года.
Технические характеристики двигателя:
- Тип — 4 цилиндра, клапаны расположены вверх:.
- Рабочий обхват цилиндров — 2496 см3.
- Ход поршня — 90,54 мм.
Степень сжатия:
- Двигатель с турбонаддувом -18,3:1;
- Двигатель без турбонаддува — 19:1;
Механическая коробка передач:
- (G)- 4-ступени — 1.98 л;
- (G с делителем) — 4-ступени — 2.5 л;
- (N) — 5-ступеней — 1.5 л;
- (МТ75) — 5-ступеней — 1.25 л;
Автоматическая трансмиссия:
- 3-скорости — 6.3 л. (масляный радиатор);
- 4-скорости — 8.2 л.
Советуем посмотреть: как работает двигатель Ford transit.
Мотор BMW
Когда звучат буквы BMW, сразу возникает ассоциация с такими словами, как качество, достоинство.
Какой двигатель BMW можно поставить на Газель? Любители экспериментировать ставят разные моторы. Но чтобы совершить такой монтаж, требуется делать некоторые преобразования в самой Газели. Потому что один мотор немного длиннее, приходится обрезать коллектор, другой мотор выше, тогда надо делать дополнительное отверстие в самой Газели. Но, на что только не согласны автолюбители, которые желают совместить экономность и качество.
Установленный двигатель от BMW в Газель
Этот двигатель настолько прост в обращении и эксплуатации, что при мелких поломках или замене запчастей, не требуется ехать к специалистам в сервис, а можно сделать все у себя в гараже. Масло тоже не надо дорогое и высококачественное. Потому как, когда выпускались моторы, масляное производство было на первых ступенях развития.
Чаще всего на Газель владельцы ставят BMW M50. При этом требуется немного потрудиться, чтобы он туда стал, потому что мотор имеет длину 43,5 см. и при его установке он заходит под планку машины. Приходится немного поработать. В BMW M50 есть впускной распредвал, он увеличивает тягу двигателя при низких оборотах без потери на высоких оборотах. Вес мотора 136 кг. по сравнению с Iveco (250 кг.).
Рекомендуем посмотреть: ремонт и запуск двигателя BMW на Газели.
Моторы BMW классифицируются:
- М50 В 20- ход поршня 66мм., мощность 150 л.с., 6 цилиндров (сталь, прямое расположение), диаметр цилиндра 80 мм.;
- М50 В25- ход поршня 75мм., мощность 192 л/с., диаметр цилиндра 84мм.;
- М50 В20TU Vanos – ход поршня 66 мм., мощность 150 л/с., крутящий момент 190 Нм.
Магазин автозапчастей
- Автозапчасти на иномарки и отечественные автомобили в наличии и под заказ по самым выгодным ценам!
- Гарантия лучшей цены! Найдете дешевле? Вернем разницу, если аналогичный товар по более низкой цене!
- Большой выбор расходных материалов для ТО, масел, автозапчастей, кузовных деталей на любые модели и марки авто.
- Выгодная Установка! Купите автозапчасти в нашем магазине, предоставим Вам скидку 30% на работу!
- Гарантия на все автозапчасти 14 дней!
подробнее о магазине
Узнать наличие и стоимость автозапчастей для вашей марки и модели авто
Связаться с менеджером автозапчастей по телефону 8 (937) 500-5-900 или отправить запрос по форме ниже. Пожалуйста, оставьте Ваши данные и мы свяжемся с Вами в ближайшее время.
Спасибо. Сообщение отправлено.
Заполнены не все обязательные поля
Символы с картинки введены не верно
Нужно дать согласие на обработку персональных данных
Спасибо. Сообщение отправлено.
Заполнены не все обязательные поля
Символы с картинки введены не верно
Нужно дать согласие на обработку персональных данных
Технические характеристики
Главным недостатком «длинного» двигателя является то, что при сильном нагреве газовый стык становится негерметичный. Из-за этого образуются трещины на ГБЦ. Через 300-400 пройденных тысяч км. пробега наблюдается перерасход масла. Сгорают выпускные клапаны, а иногда появляются трещины.
Из всего выше написанного можно сделать вывод: Газель – уникальная машина. Если иметь возможность и большое желание поставить «сердце» Газели, которое будет не только экономно относиться к расходу топлива, но и намного возрастают функциональные возможности. Газель становится выносливой, мощной, легко управляемой. Она очень послушная зимой, на серпантине. При хорошем моторе на Газели возможна перевозка грузов и уже можно не бояться за то, что машина не поднимется на возвышенность. С уверенностью отправляться в дальние поездки и не волноваться за поломки.
Замена (SWAP) двигателя Газели на японский
Стоимость работы — 80000 руб.
Стоимость оформления — 45000 руб.
Помимо ГАЗелей, занимаемся установкой японских двигателей в : Фольксваген Крафтер, Мерседес Спринтер, Форд Транзит, IVECO и другие автомобили. Поможем узаконить переоборудование автомобиля. Возможность установки газобалонного оборудования. При установке ГБО вы получаете существенную экономию на топливе (до 50%), нет потери мощности при использования ГБО 4 го поколения.Так же ГБО 4 го поколения не «сушит» двигатель, а учитывая еще и плохое качество бензина, Вы значительно продлеваете срок службы мотора.
Но есть у нее и недостатки, которые своими руками не всегда решишь. В первую очередь, это отсутствие толкового работоспособного дизеля, но эту проблему можно решить с помощью контрактного двигателя из Японии.
Заменить двигатель можно всегда. Здесь даже вопрос не в регистрации, а в рентабельности. Стоимость нового импортного мотора — это еще одна ГАЗель, поэтому такой вариант отпадает. Двигатель с разборки тоже представляет собой довольно опасный вариант, потому что никто не знает, что ему пришлось пережить. Поэтому есть простой и пока единственно надежный путь к тому, чтобы поставить японский бензиновый двигатель на ГАЗель. Другое название этому — свап (swap) ГАЗели. Это контрактный двигатель.
Этот термин стал звучать совсем недавно, но возможность купить контрактный мотор была всегда. Это агрегат, который имеет пробег по Штатам, Европе или Японии, но на него распространяются договорные обязательства. То есть, покупая контрактный мотор, мы получаем гарантию, что он прослужит определенное количество времени без капиталки. Это значит, что покупаем полностью юридически чистый двигатель со всеми возможными документами, уплатой таможенных пошлин и всем указанным навесным оборудованием, в том числе и с КПП. Это легальный мотор, а не купленный с подозрительной разборки, к нему прилагается полный пакет документов для регистрации в ГИБДД.
Кроме того, мы можем быть уверены в том, что: — двигатель заправлялся только качественным топливом и работал на отличных маслах; — мотор не обслуживался на коленях и в гараже, для этого в Японии есть нормальные мастерские; — мотор обслуживался строго по регламенту, поскольку японец скорее сделает харакири, чем прозевает плановую замену масла; — как следствие, высокий ресурс, ремонтопригодность и японское качество сборки, а не китайская лицензия.
Опыт показал, что наиболее свежими и наиболее подходящими дизелями стали несколько моделей Toyota,и Nissan, Mitsubishi в этой компании представлен всего двумя двигателями. Так, если говорить о Тойоте, это 1jz, 2jz, 5vz, 1uz, Ниссан представлен тоже целой линейкой моторов: TD27T, TD27ETI, QD32ETI и QD32T. Эти моторы устанавливают на внедорожники Terrano, Pathfinder, Patrol и на микроавтобусы Urvan и Caravan. Изначально эти двигатели разрабатывались для катеров и военного водного транспорта, поэтому можно представить, какой потенциал в них заложен.
На двигателях серии TD установлена чугунная головка блока цилиндров. Это говорит о том, что мотор очень стойкий к перегреву и к холоду, он отлично прогревается,а в его головке исключено появление трещин между клапанными седлами.
На дизелях Ниссан, шестеренчатый привод распредвала. Он немного шумнее, чем ременной, но по надежности равных ему нет. Теперь не придется менять ремни привода распредвала, восстанавливать механизм газораспределения в случае обрыва ремня. Моторы конструктивно просты и хорошо обслуживаются, без акробатики и дополнительных сложных съемников. Эти двигатели экономичны. Так, на тентованной ГАЗели расход составляет около 10 литров на сотню. На двигателях серии ETI установлен топливный насос высокого давления с электронным приводом, надежность которого подтверждена годами. Серия T имеет механический ТНВД, а это делает его надежным, простым в регулировке и работоспособным даже в случае отказа электроники. Это только некоторые моменты, которые не описаны в технических характеристиках, и наиболее важны для отечественных потребителей.
Установка двигателей Тойота модели 5VZ-FE и 3UZ-FE на «Газель»
Данное переоборудование с заменой штатного двигателя на так называемый «контрактный» часто называют «СВАП».
Экспертами «УСЛУГИАВТО» был проведен анализ прочности конструкции элементов трансмиссии транспортного средства ГАЗ-3302. Расчет проведен на примере двигателей марки Тойота модели 5VZ-FE и 3UZ-FE.

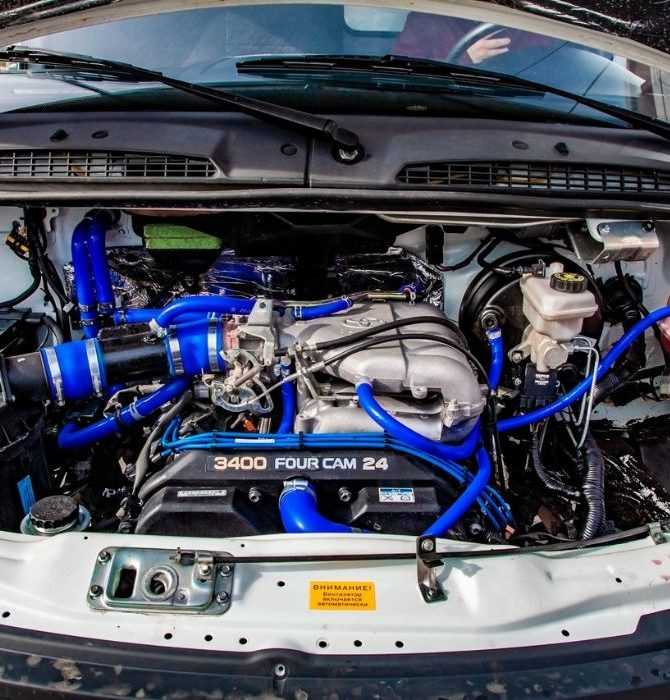

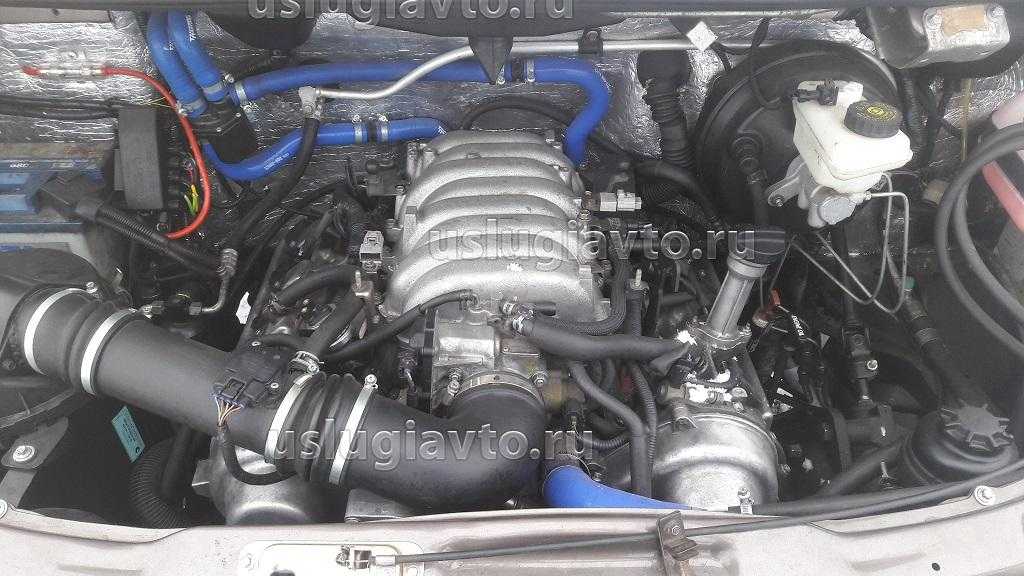

Моторный отсек Газель с двигателем TOYOTA 3UZ-FE c автоматической коробкой передач

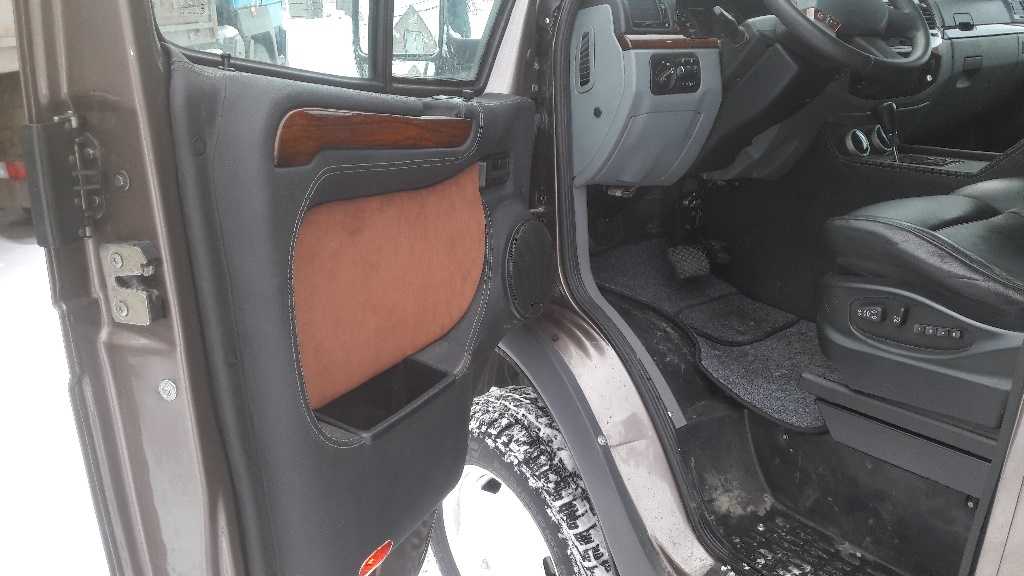

Измененный интерьер салона Газель с двигателем Тойота 3UZ-FE + АКПП

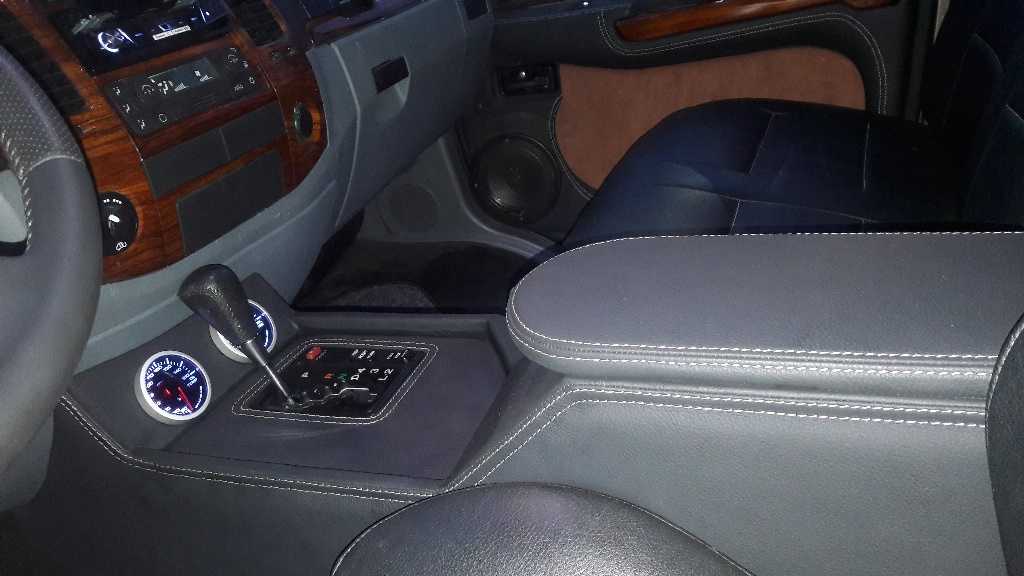

Интерьер салона ГАЗ-3302 с двигателем Тойота 3UZ-FE + АКПП

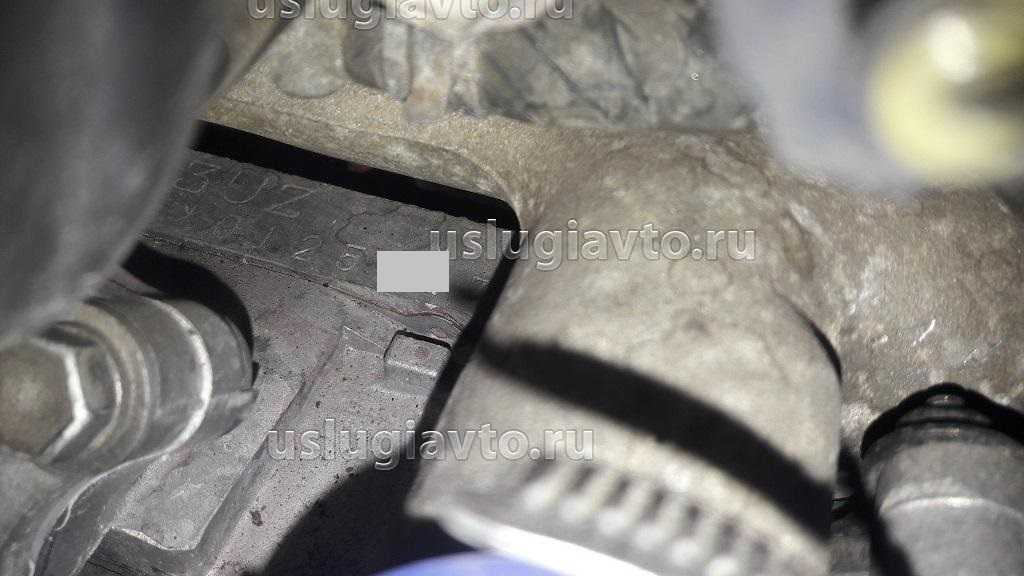

Маркировка двигателя 3UZ-FE
Маркировка двигателя 3UZ-FE установленного на ГАЗ-3302
Вид спереди ГаЗ-3302 с двигателем Тойота 3UZ-FE

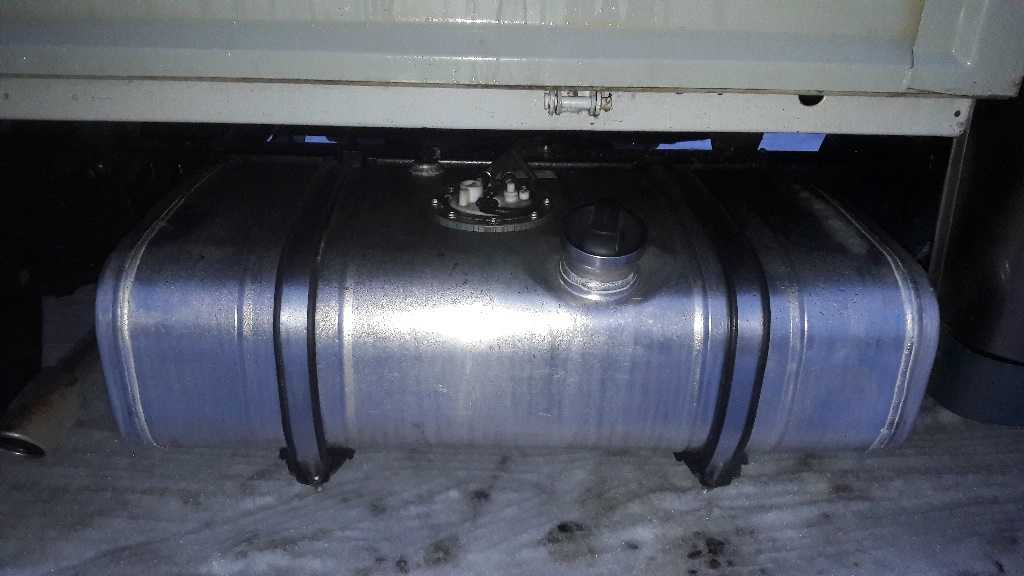

Топливный бак увеличенного объема на ГаЗ-3302 с двгателем Тойота 3UZ-FEОбшивка салона ГаЗ-3302 с двигателем Тойота 3UZ-FE
Салон Газели с двигателем Тойота 3UZ-FE
ОЦЕНКА ПРОЧНОСТИ ПОЛУОСЕЙ ЗАДНЕГО МОСТА АВТОМОБИЛЯ НА УНИВЕРСАЛЬНОМ ШАССИ ГАЗ-3302.
1. Объект экспертной оценки.
Автомобиль на универсальном шасси ГАЗ-3302.
Цель экспертной оценки – техническая экспертиза конструкции транспортного средства.
2. Внесенные изменения в конструкцию ТС.
Установлен двигатель марки TOYOTA в сборе с автоматической коробкой передач (АКП).
Вариант А: 5VZ-FE;
Вариант Б: 3UZ-FE.
3. Оценка прочности полуоси.
Проведен анализ прочности элементов трансмиссии (полуоси).
В качестве базовой, выбрана полуось серийно выпускаемого сертифицированного автомобиля ГАЗ-3302, имеющего полную массу 3500 кг.
Трехмерная модель полуоси автомобиля представлена на рис.1.
Трехмерная модель полуоси ГАЗ-3302
Материал полуоси – Сталь 40Х
Предел текучести Сталь 40Х σт=785 Мпа
Мпо – крутящий момент, передаваемый через полуось, Н*м;
Мпо=Мкр*iкп*iгп*ηкв2*ηкп*ηгп*ηдиф*К1
Мкр – максимальный крутящий момент двигателя, Н*м;
iкп – передаточное число коробки передач (1-й передачи);
iгп – передаточное число главной пары заднего моста;
ηкв – КПД карданного шарнира;
ηкп – КПД коробки передач;
ηгп – КПД главной передачи;
ηдиф – КПД дифференциала.
К1 – коэффициент, связанный с делением единого потока мощности, проходящего через дифференциал.
Вариант А. Установка двигателя 5VZ в сборе с автоматической коробкой передач (АКП) А340Е.
Максимальный крутящий момент двигателя Мкр=294 Н*м.
Главная пара редуктора заднего моста iгп=5,125
Мпо=294*2,804*5,125*0,992*0,95*0,96*0,96*0,5=1813 Н*м
В программном ресурсе проведен расчет нагружения полуоси крутящим моментом с расчетом запаса прочности в варианте комплектования автомобиля двигателем 5VZ в сборе с автоматической коробкой передач (АКП) А340Е.
По результатам расчета:
Максимальное напряжение на полуоси σпо1=574 Мпа
Коэффициент запаса К=σ_т/σ_по1 =(785 Мпа)/(574 МПа)=1,4

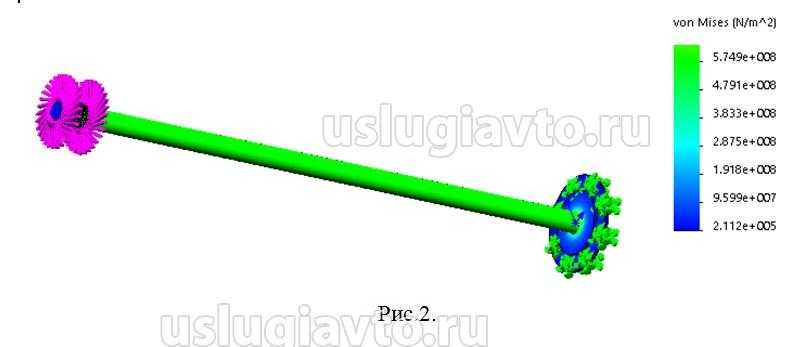

Эпюра распределения напряжений по полуоси представлена на рис.2.
Эпюра распределения напряжений по полуоси ГАЗ-3302 с двигателем 5VZ
Вариант Б. Установлен двигатель модели 3UZ-FE в сборе с автоматической коробкой передач (АКП) А650Е.
Максимальный крутящий момент двигателя Мкр=417 Н*м.
Главная пара редуктора заднего моста iгп=4,3
Мпо=417*3,357*4,3*0,992*0,95*0,96*0,96*0,5=2583 Н*м
В программном ресурсе проведен расчет нагружения полуоси крутящим моментом с расчетом запаса прочности в варианте комплектования автомобиля двигателем 3UZ-FE в сборе с автоматической коробкой передач (АКП) А650Е.
По результатам расчета:
Максимальное напряжение на полуоси σпо1=665 Мпа
Коэффициент запаса К=σ_т/σ_по1 =(785 Мпа)/(665 МПа)=1,18
Эпюра распределения напряжений по полуоси представлена на рис.3.
Эпюра распределения напряжений по полуоси ГАЗ-3302 с двигателем 3UZ-FE
Вывод: таким образом, установлено, что запас прочности серийно выпускаемой полуоси автомобиля на универсальном шасси ГАЗ-3302 позволяет устанавливать двигатели с максимальным крутящим моментом до 417 Н*м, при значении передаточного числа главной пары редуктора заднего моста 4,3.
Советы и рекомендации
Прежде всего, следует приобретать контрактный двигатель и коробку у проверенного поставщика. Также нужно быть готовым к тому, что после установки официально «узаконить» такой свап мотора и КПП может быть сложно и затратно. Саму установку должны выполнять квалифицированные специалисты, которые дают гарантию на проделанные работы.
Как показывает практика, лучше всего ставить на Газель агрегаты, которые ранее уже успешно устанавливала та или иная компания или СТО. Зачастую, такие организации самостоятельно осуществляют квалифицированный подбор, поиск и приобретение нужных контрактных агрегатов.
Далее, если такой двигатель и коробку уже ставили раньше на другой аналогичный автомобиль, сама технология установки будет уже более-менее отработана, мастера будут знать и учитывать возможные сложности и нюансы. В ряде случаев это позволяет избежать определенных проблем как при монтаже, так и во время эксплуатации.
В результате при нажатии на тормоз происходила блокировка всех колес (в том числе и ведущих), что представляло определенную опасность по причине потери управляемости.
Также установка мощного мотора привела к необходимости переделывать кардан и менять редуктор моста. Редуктор был взять от модели Соболь (наиболее скоростной), однако и данный элемент оказался неспособен долго выдерживать значительно увеличившийся крутящий момент.
