Инструкция по снятию и замене датчика положения распредвала Приора 16 клапанов

Если возникли подозрения на неисправность самого датчика фаз (а не его цепи), тогда его нужно снять и проверить. В случае выявления его неисправности, он подлежит замене.

Для снятия ДПРВ на Приоре понадобится выполнить следующие действия:

Выключить зажигание (клемму скидывать не обязательно), и отсоединить фишку питания.
Используя ключ на «10», выкрутить два крепежных болта.
Если к одному из них доступ свободен, и добраться до него можно обычной трещоткой, то ко второму доступ ограничен.
Чтобы его выкрутить, понадобится воспользоваться накидным изогнутым ключом или головкой и шестигранником на «5» (показано на фото ниже).
Перед вывинчиванием крепежных болтов ДПРВ, нужно снять ремень генератора.
Далее получаем доступ к крепежным элементам, и вывинчиваем их.
После этого извлекаем датчик фаз, и приступаем к его проверке или замене. Аналогичным способом происходит установка изделия

При установке обязательно обращаем внимание на наличие резинового уплотнительного кольца. Затяжку крепежных болтов завод-производитель рекомендует осуществлять с моментом 6-8 Нм.

Ниже представлен видео ролик о том, как лучше и легче всего снять ДПРВ на Приоре без его повреждения.

Проверка ДПРВ на Приоре

После снятия датчика осматриваем его состояние. Отсутствие внешних дефектов вовсе не говорит о том, что деталь исправна. В случае присутствия механических повреждений на корпусе, изделие подлежит замене, и его не нужно проверять. Далее рассмотрим общую картину проверочных манипуляций на исправность ДПРВ и его цепи.

1. Используя мультиметр, проверяем наличие питания в фишке. Для проверки нужно установить на приборе диапазон измерения свыше 12В, после чего щупами коснуться первого и второго контакта (А и В), включив зажигания (будьте аккуратны, чтобы не спровоцировать короткое замыкание).
2. Касаемся первого и второго контактов, и фиксируем наличие напряжения в цепи. Оно должно быть равным значению 12В (бортовая сеть).
3. Ниже приведена схема распиновки цепи питания ДПРВ.
4. Следующий способ проверки — присоединить щупы мультиметра к контактам 1 и 3 (A и C) фишки питания. После этого включить зажигание, и при отсутствующем датчике, определить напряжение, которое должно составлять около 11В. Контроллер имеет резистор, поэтому напряжение на сигнальном проводе должно быть ниже на 1В в зависимости от подаваемого на датчик.
5. Если цепь исправна, тогда проверяем датчик. Для этого подключаем его к фишке (извлеченный датчик), после чего к выводу «C» (с обратной стороны фишки) нужно присоединить щуп от мультиметра красного цвета. Щуп черного цвета присоединить к выводу «А». Включаем зажигание, и фиксируем наличие напряжения на сигнальном проводе датчика. Оно должно составлять около 11-11,5В, то есть 90% от подаваемого напряжения на ДПРВ. Если это так, значит устройство предположительно исправно. Чтобы убедиться в этом наверняка, нужно поднести к торцевой части датчика металлическую деталь (лучше пластину в щель). Если напряжение снизится до нулевого значения, то это будет говорить о том, что устройство исправно.

На этом процедура проверки исправности датчика положения распредвала завершена, и можно делать соответствующие выводы об исправности изделия. Если датчик показывает несоответствующие значения, то его следует заменить.

В случае неисправности цепи питания, необходимо проверить состояние жил. Для этого необходимо знать распиновку контактов. Чтобы прозвонить провода питания, необходимо присоединить щупы тестера к выводу «2» на фишке датчика и выводу «45» на клеммной колодке контроллера. Далее аналогично проверяется исправность жилы провода, отвечающего за сигнальную цепь. Для этого щуп присоединяем к контакту «3» на датчике и «79» на клеммной колодке контроллера.

После того, как будет найдена причина неисправности, можно прибегнуть к ее устранению. На Приорах очень часто встречается проблема обрыва цепи в связке, где происходит раздвоение гофры. Именно поэтому рекомендуется перед тем, как демонтировать датчик на Приоре, проверить исправность цепи и проводов питания.

Более точная и корректная работа датчика проверяется при помощи осциллографа.

Замена устройства на новое

Это легкий процесс, с которым справится человек с небольшим опытом подобной работы. Если самостоятельно делать такую деятельность нет времени, можно всегда обратиться к грамотному мастеру.

Для замены потребуется:

• ключ на десять;
• качественный датчик фазы.

Этапы ремонтного мероприятия:

• отжав фиксаторы из пластмассы, следует отключить питание;
• болт крепежного типа откручивается;
• снятие самого устройства;
• вставляется аналог;
• подключение к системе.

Данные манипуляции не займут больше часа. Лучше не торопиться, чтобы все сделать качественно, а также не сломать пластмассовые фиксаторы.

Выход из строя данного механизма – редкое явление. Но случиться оно может с каждым, поэтому лучше понимать причины и знать, как устранить неполадки.

Самодельный стенд для проверки

Дальше приводится схема, собрав которую, можно будет проводить тестирование. Кажется, что датчик можно было оставить на двигателе. Но важна не только электрическая часть, но и возможность убирать и подносить стальную пластину.

Стенд для проверки

Итак, взяв аккумулятор E (12 Вольт) и два вольтметра, собираем схему. Дальше проводим тест:

1. На «свободном датчике» вольтметр V1 покажет напряжение 0,4 В (или меньше);
2. Если в прорезь установить пластину от трансформатора, напряжение изменится до 10,8-11,5 В.

Размеры пластины: 20x80x0,5 мм или больше. Если на «шаге 1» напряжение было выше указанного, датчик неисправен. На «шаге 2», наоборот, значение должно превышать V2*0,89.

Схему стенда мы не придумали, а взяли из информационного письма. На разных моторах ВАЗ-2112 датчик фаз проверяют по-разному (см. фото).

Скриншот документа ВАЗ «65-2003-И»

Для тех, кто понял не всё

Прямоугольник, показанный на схеме – это резистор. Сопротивление равно 680 Ом, мощность – любая. Источником питания может быть не только АКБ, но и 12-вольтовый адаптер.

В качестве элемента E может выступать ЛАТР с выпрямителем. Тогда, во-первых, старайтесь не превышать напряжение, а во-вторых, подключайте массу (вывод 1) к «земляному» отводу ЛАТРа.

Вместо цифр 2112-3706040 встречается артикул 21120-3706040. Оба обозначения – правильные. Можно встретить и артикул с цифрами -00, -01, -02… Так обозначается завод-изготовитель: 01 и 03 – «СОАТЭ», 00 – «Автоэлектроника» и т.д.

Детали с артикулом 2112-3706040-04

Недавно был начат выпуск датчиков с гибким отводом. Длина проводов – 15 см. Пока что в рознице ничего подобного нет. Но артикулы остались прежними – 2112-3706040-XX.

Замена датчика фаз Приора

В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены. Итак, приступим:

1. Первым делом скидываем минусовую клемму аккумулятора.
2. Отключаем фишку питания от датчика.
3. Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
4. Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
5. Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

https://youtube.com/watch?v=6HpugCoEckA

Как не ошибиться с выбором

Для того чтобы приобрести датчик фаз приора и не нарваться на поддельную деталь, требуется знать элементарные способы его проверки. Один из методов мы и рассмотрим. Предположим, вы пришли в магазин автозапчастей и выбрали изделие, которое визуально внушает вам доверие. Возьмите и извлеките устройство из упаковки, достаньте обычный автомобильный ключ (предварительно извлеченный из общей связки) от замка зажигания вашей Приоры и прислоните его к измерительной части самого устройства (там, где имеется техническая прорезь). В результате он должен примагнититься к датчику и уверенно удерживаться на нем. Вот такой простой, но действенный способ предварительной проверки.

«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели». Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту

По этой причине мы вынуждены временно заблокировать доступ к сайту

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Лада Приора Хэтчбек B L A C K -STAR (бывшаЯ) › Бортжурнал › замена датчика распредвала

Неисправность датчика фаз (ДФ) возможно определить только диагностическим прибором. При выходе датчика из строя характеристики двигателя никак не изменяются, кроме чуть завышенного расхода топлива (0, 5 л), который легко скрывается за стилем вождения. Еще из симптомов – задержка в запуске двигателя на 2 секунды вследствие ожидания сигнала от датчика. После ЭБУ перейдет на попарно-параллельный впрыск.

Если при этой неисправности машина троит и неустойчиво работает на холостом ходу, а так же стала «тупой» при разгонах, то стоит проверить, не провернуло ли зубчатый шкив на коленчатом валу (идет на привод генератора и остальных систем). Для проверки необходимо выставить первый цилиндр в верхнюю мертвую точку (ВМТ). Датчик положения коленвала должен смотреть на начало 20-го зубца от двух пропущенных.

Если со шкивом и работой все в порядке, то необходимо сбросить ошибку на ЭБУ и посмотреть, при каких условиях она снова появится. Если ошибка при работе двигателя на холостом ходу не возникает, необходимо проверять все соединения и провода. Это делается шевелением клеммы и жгута проводки. Если ошибка появилась при этой операции, то нужно искать плохой контакт, датчик не причем.

Если ошибка возникла спустя 15 секунд после сброса при ровной работе – то можно смело менять датчик. Для достоверности его можно проверить (схема проверки есть в Интернете), но цена нового датчика около 200 рублей — за эти деньги проще купить заведомо исправный, и, даже если дело окажется не в нем, иметь запасной.

Итак, мы убедились, что дело в датчике и будем его менять.

Для замены датчика фаз на автомобилях семейства Приора, Калина и Гранта с 16-ти клапанным двигателем нам потребуются:

Ключ «на 10» (лучше головка «на 10»)Шестигранник «на 5»Ключ «на 17»Датчик фаз для 16-ти клапанного мотора ВАЗ1. Датчик установлен на передней стороне двигателя (со стороны радиатора) рядом со шкивом впускного распределительного вала. Сверху его не видно. Определяем положение по подходящему в это месту жгуту проводов.

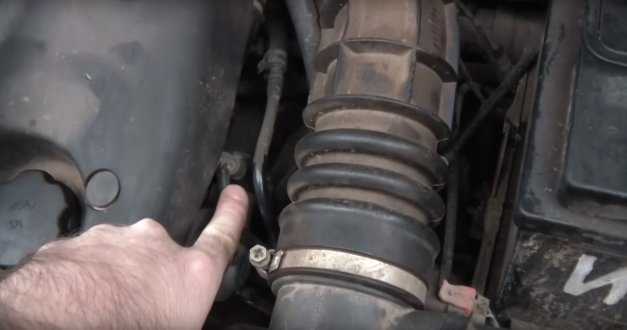

Определение положения датчика фаз

2. Отсоединяем клемму. Ключом «на 10» откручиваем два болтика. Откручивать аккуратно, так как они имеют свойство «убегать» под машину и в генератор вместе с шайбами.

3. Снимаем датчик и осматриваем. В данном случае на нем обнаружены механические повреждения от шкива распредвала. Необходимо снять защитный пластиковый кожух и проверить состояние всего механизма. Если ДФ не имеет следов соприкосновения со шкивом, то просто меняем датчик на новый, и собираем в обратной последовательности.

Осмотр снятого датчика

4. Сразу оговорюсь, что в данном случае была проблема со шкивом генератора (провернуло зубчатый венец датчика коленвала). Датчик коленвала определял положение ВМТ с ошибкой, мотор сильно вибрировал, что и привело к поломке датчика фаз. И только тогда загорелась ошибка на панели приборов.

5. Откручиваем винты крепления кожуха шестигранником «на 5». Они располагаются сверху и по краям, один в центре под выступом и один с левого края кожуха внизу. Вытаскиваем винты вместе с кожухом. Осматриваем состояние ремня ГРМ (на фото ниже для наглядности крышка уже снята).

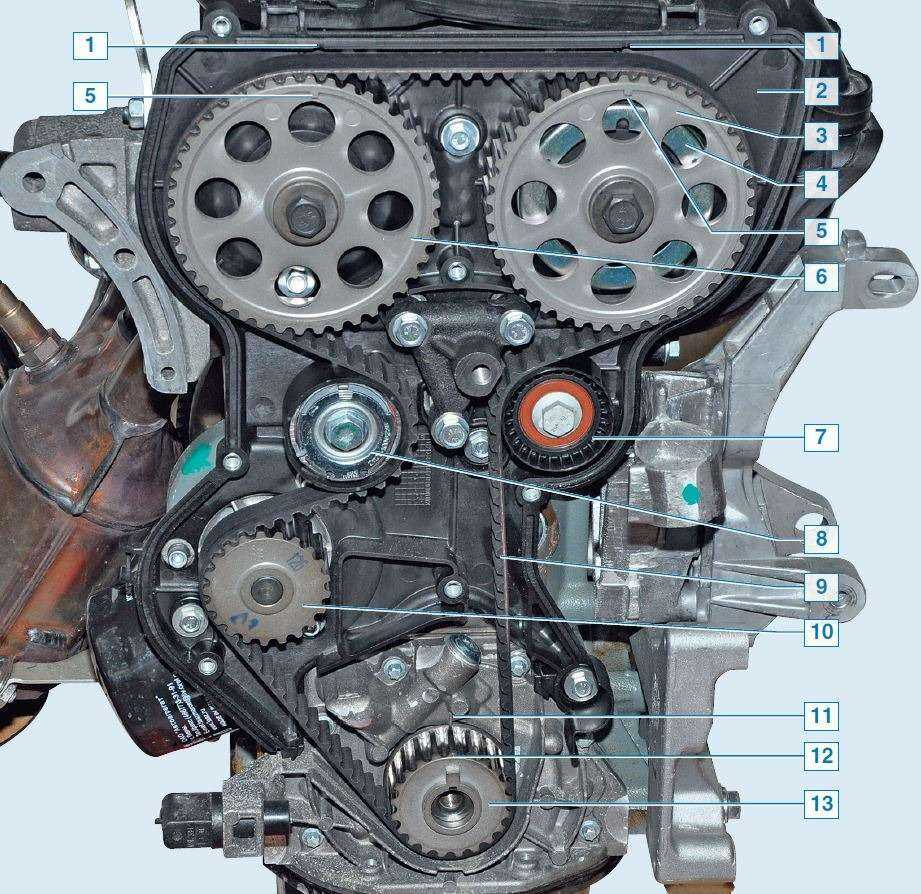

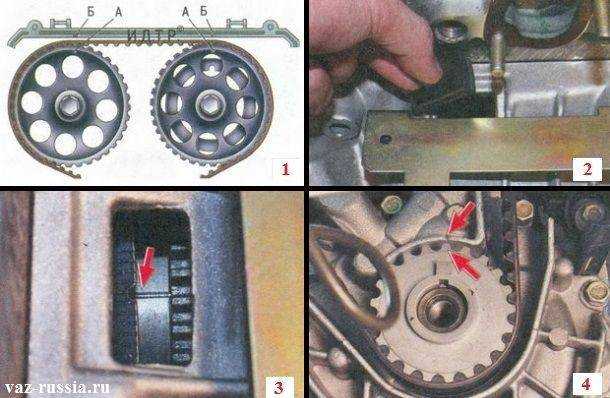

6. Выставляем первый цилиндр в верхнюю мертвую точку. Для этого либо ставим автомобиль на 4-ую передачу и катаем, или проворачиваем ключом за болт коленвала или распредвала. Метки на шкивах распредвалов должны попасть под прорези на пластиковом пыльнике (указаны стрелками).

Выставление первого целиндра в верхнюю мертвую точку

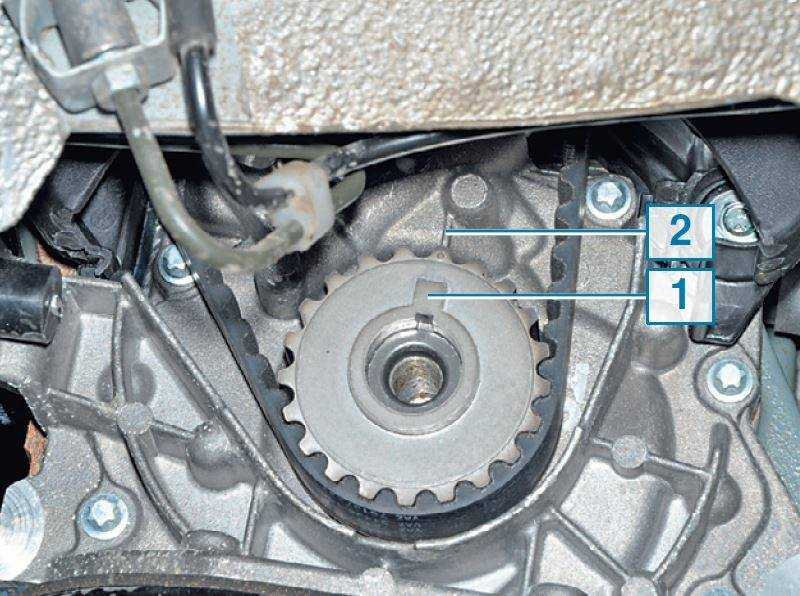

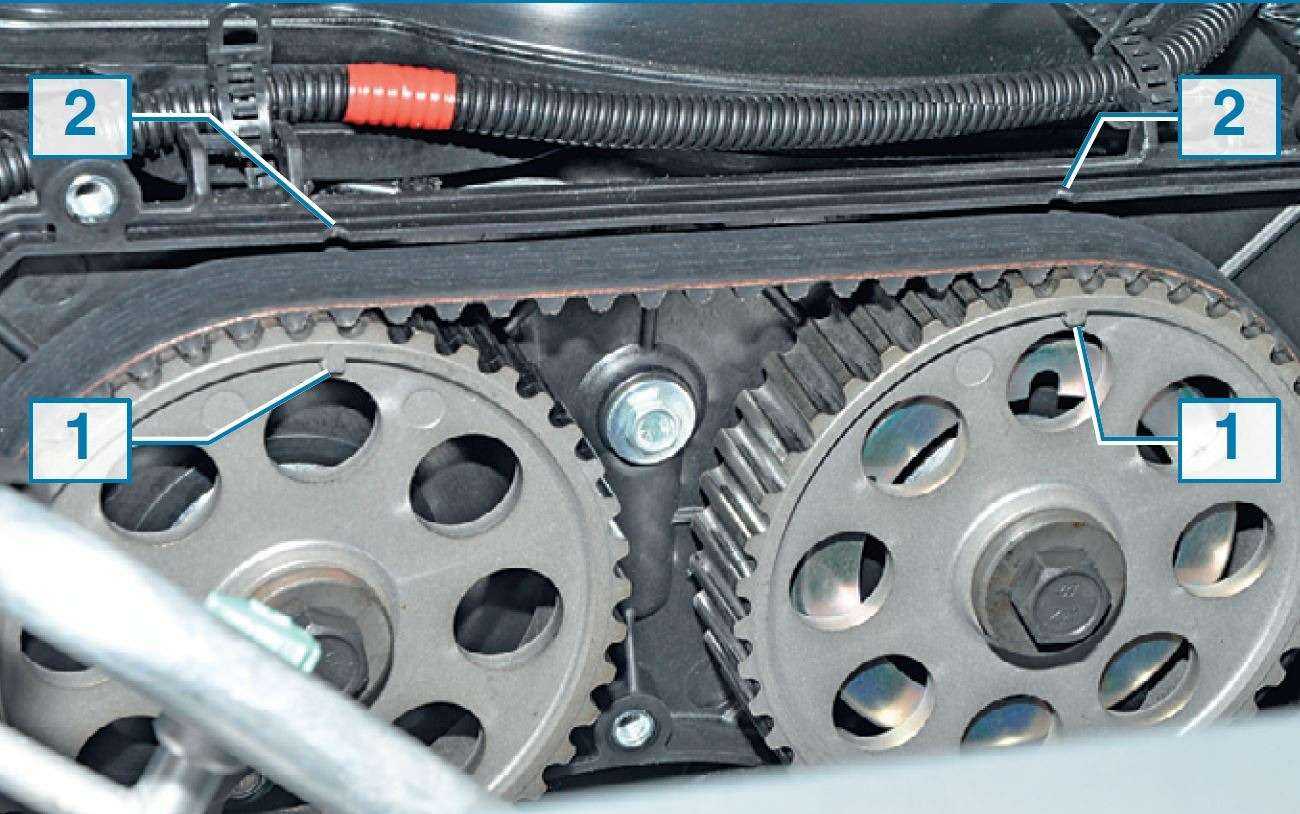

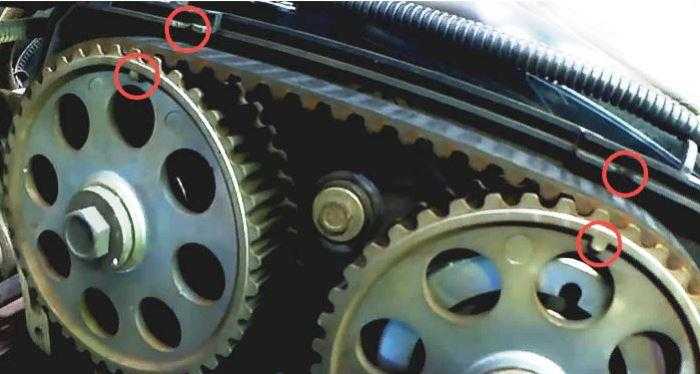

7. Обе метки должны находиться вверху. Для проверки правильности выставления коленвала есть окошко в коробке переключения передач, но оно сделано под 8-ми клапанный мотор, а в двигателе 2112 по нему ориентироваться очень тяжело. Проще проверить по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик коленвала (ДКВ) должен смотреть на начало 20-го зуба после пропусков (справа стрелка показывает пропуск, стрелка слева указывает на ДКВ):

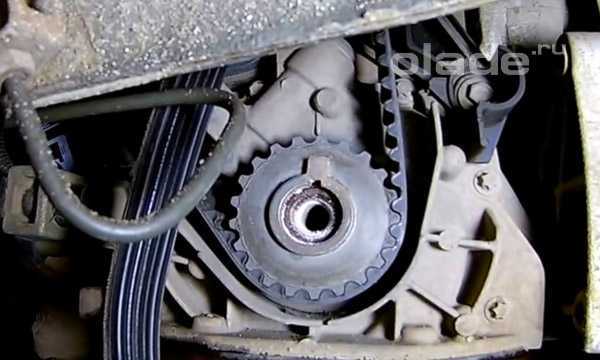

Направление датчика коленвала

8. Если все совпадает, то через прорези в шкиве впускного распредвала определяем состояние шторки. Она не должна иметь никаких дефектов. Шестерня не должна свободно перемещаться или качаться. В случае обнаружения несоответствия фаз или повреждений данных элементов необходимо разбирать привод ГРМ. Как это делать, подробно описано в статье замена привода ГРМ на автомобилях Лада Приора, Калина и Гранта (16 клапанов).

Определение состояния шторки

9. Если все узлы в порядке, то ставим новый датчик. Проворачиванием коленвала убеждаемся, что шторка не соприкасается с датчиком.

10. Собираем в обратной последовательности.

ДФ на Приоре: основные виды неисправностей

Ресурс у ДПРВ достаточно большой, однако иногда уже на 100 тысячах (у кого-то раньше, у кого-то позже) могут возникнуть проблемы с его функционированием. Причины выхода из строя такого изделия самые разные, поэтому рассмотрим наиболее часто встречающиеся среди автовладельцев:

1. Механическое повреждение датчика. Обычно проявляется в виде откалывания рабочей части элемента или крепежа, а возникает по причине соприкосновения с пластиной шкива.
2. Выпадение магнита, что также может случиться в ходе эксплуатации транспортного средства.
3. Неисправность фишки питания датчика. Чаще всего причина скрывается в повреждении проводки. Однако не исключена вероятность образования окислений контактов.

Если имеются подозрения на неисправность ДПРВ на Приоре, тогда необходимо искать причину поломки. Для начала выясним, где же находится датчик фаз на ВАЗ-2170.

Особенности принципа работы ДПРВ на Приоре

Следует отметить, что на Приорах используется два вида датчиков распредвала. Для двигателей 21114 на 8 клапанов он имеет следующий вид, как показано на фото ниже.

Они называются торцевыми. Ниже представлена схема с обозначением номеров оригинальных деталей.

Для 16-клапанных автомобилей Приора этот датчик имеет другой вид. Основное отличие заключается в наличии прорези (щели) с торцевой части. За счет этой щели такие изделия получили название щелевые. Ниже на фото показан внешний вид элемента.

Схема с обозначением датчика и его крепежных элементов представлена ниже.

Отличие между устройствами заключается не только в конструкции, но и месте их расположения, но об этом можно узнать детально ниже. Далее перейдем к рассмотрению принципа работы таких элементов. В основе их принципа работы используется знакомый многим с уроков физики эффект Холла. Чтобы обновить знания, ниже представлена соответствующая иллюстрация.

Оба датчика, используемые на Приорах, имеют идентичный принцип работы, поэтому далее рассмотрим, как они функционируют на примере 16-ти клапанных двигателей.

На зубчатом шкиве распредвала имеется металлический диск (он называется задающим). Конструкция этого диска не сплошная, а с прорезью. Ниже на фото показан шкив с задающим диском внутри

Важно понимать, что такая конструкция используется на Приорах с двигателями на 16 клапанов.
В наконечнике датчика имеется паз (щель), через который проходит обод диска во время работы двигателя.
Когда через паз датчика проходит прорезь задающего диска, то на контроллер (ЭБУ) подается импульс низкого напряжения порядка 0В. Это свидетельствует о том, что поршень первого цилиндра находится в конце такта сжатия.

На Приоре с двигателем 21114 установлен распредвал с кулачком, посредством которого и определяется положение фаз газораспределения.

Важно отметить, что датчики положения распредвала бывают индуктивного и цифрового типа. На Приорах используются устройства второго типа, которые отличаются высокой точностью и возможностью определения положения распредвала в момент запуска двигателя

Датчик положения распредвала имеет три контакта. Два из них — питание (плюс и минус) ДПКВ, а третий сигнальный, по которому ЭБУ определяет положение распределительного вала в определенный момент времени.

Предназначение ДПРВ

Такой прибор основан на электромагнитном принципе действия и применяется для выполнения команд контрольно-проверочного комплекса транспортного средства

Важность параметров прибора заключается в том, что без них никак не синхронизировать систему зажигания авто и корректную эксплуатацию форсунок мотора, т.е. установить нужную концентрацию воздушно-капельной смеси, подаваемой в моторные цилиндры. Найти данный датчик несложно

Он находится на приливе возле генераторного приводного шкива

Найти данный датчик несложно. Он находится на приливе возле генераторного приводного шкива.

В ходе эксплуатации датчика распредвала ВАЗ 2110, цена на который является приемлемой для российских автолюбителей, могут возникать следующие проблемы:

1. При функционировании транспортного средства пыле-грязевые отложения остаются на изделии, попадая на него с ремня привода ГРМ. Этому способствует течь масла из надклапанной крышки силового агрегата. Эти отложения на датчике распредвала могут привести к сложностям при пуске транспортного средства, маломощный разгон, низкие ненабираемые обороты двигателя, когда тахометр «выдает» не более 3,5 тыс. об/мин. В этом случае гаснет аварийный девайс, некоторое время бортовое электронное устройство показывает ошибку, а затем классифицирует ее, как неисправность датчика распредвала, что само по себе является нонсенсом, т.к. при таком дефекте пуск двигателя абсолютно невозможен. При выходе изделия из строя во время движения автомобиль функционирует, однако после остановки и выключения мотора завести его не представляется возможным. В случае, если мотор продолжает функционировать, то датчик распредвала исправен, поэтому дефект следует искать в ином месте.
2. Транспортное средство движется в штатном режиме. Электронное устройство автомобиля начинает сигнализировать о дефектах изделия, для прекращения поступления ошибочных сигналов детектора следует проверить крепление проводки в силовом отсеке. Вибрационные фрикции во время движения транспортных средств могут вызвать отсутствие или ослабление одного из контактов. Дополнительно следует зачистить «наждачкой» клемму АКБ от предполагаемого окисления и протестировать проводные соединения от изделия до электронного устройства бортового типа (фронтальной панели).
3. Авто не запускается, попытки реанимировать мотор ТС к успеху не приводят. Для решения этой проблемы требуется протестировать электропроводку и ее крепление к контактам. Проверить соприкосновение датчика с коллектором, иначе в противном случае изделие может выйти из строя.

Грамотный выбор

Лада Калина 8 клапанов имеет определенные отличия от 16 — ти клапанного мотора. Однако автомобильные специалисты иногда осуществляют монтаж механизма с 8 клапанами на 16, при этом двигатель работает правильно.

• форма;
• размер разъема.

Во избежание ситуаций несоответствия, приобретайте механизм по характеристикам двигателя

Не нужно обращать внимание на маркировку производителя. Номер запчасти по каталогу ВАЗ (Гранта, Ларгус, Калина, Приора) будет всегда одинаковым:

• мотор с восемью клапанами – 21110370604000;
• 16-клапанный – 21120370604000.

Определение поломки

Устройство находится в близости от головки блока цилиндра, на силовом узле. Понять первые признаки плохого функционирования механизма легко, особенно опытному автолюбителю.

Вот основные критерии распознавания поломки:

• загорается, потухает лампочка, предназначенная для постоянного контроля двигателя во время проворачивания ключа зажигания в машине;
• загорается «Check engine» на приборной панели после того, как стартер делает три — четыре оборота и мотор приходит в действие. Датчик будет срабатывать, если электронный блок управления не будет получать необходимой информации и ему приходится использовать данные от ДПКВ;
• динамика мотора становится хуже – транспортное средство передвижения медленно нагоняет скорость (это легко заметить при движении под уклон). В этом случае причин неполадки три. Первая — датчик распредвала сломан, вторая – поломка ДМРВ, третья — снижена компрессия;
• сильный топливный расход – такой «симптом» не очень точный, имеет целый ряд возможных причин. Как отдельный критерий неполадки его брать не стоит, но как один из нескольких можно.

Как определить неисправность датчика детонации на Приоре

Возвращаясь к нашей Приоре, необходимо отметить, что довольно часто автовладельцы сталкиваются с неисправностью датчика детонации Причины могут быть самые разные, и определить их вполне реально самостоятельно.

На Приоре выявить неисправность ДД можно по таким признакам:

1. На панели приборов загорается индикация Check Engine.
2. При неисправности датчика, ЭБУ будет стремиться откорректировать УОЗ, что в итоге негативно отразится на работе двигателя. Это будет проявляться в виде снижения динамики и мощности, а также повышении расхода топлива. Из выхлопной трубы обнаруживается черный дым. При проверке свечей выявляется наличие черного нагара на электродах.
3. На бортовом компьютере БК высвечиваются соответствующие коды ошибок.

Именно благодаря этим кодам, автовладелец может не только выявить неисправность устройства. Ведь нестабильная работа мотора может возникнуть по разным причинам (не только из-за неисправности ДД), а соответствующие коды указывают на конкретное место, откуда возникают перебои в двигателе.

При неисправности датчика детонации на Приоре высвечиваются следующие коды ошибок на БК:

• Р0325 — отсутствие сигнала от ДД.
• Р0326 — показания ДД выше допустимых параметров;
• Р0327 — слабый сигнал от датчика детонации;
• Р0328 — сильный сигнал ДД.

Ориентируясь на эти ошибки, следует незамедлительно прибегнуть к проверке датчика, поиску причины его неисправности, а также замене в случае необходимости.

Это интересно! При неисправности ДД на автомобиле эффект детонации возникает крайне редко, ведь контроллер в случае обнаружения проблем с датчиком, переходит в аварийный режим работы, и корректировка УОЗ происходит в сторону выставления позднего зажигания.

Артикул датчика положения распредвала на Приору: какой фирмы лучше выбрать

Как уже неоднократно говорилось выше, на Приоры устанавливаются два вида датчиков распределительного вала. Для 8-клапанных двигателей типа 21114 используются элементы, которые имеют артикулы:

Эти датчики являются взаимозаменяемыми, но для предотвращения вероятности некорректной работы, рекомендуется выбирать устройство с номером, который указан на корпусе штатного изделия.

На 16-клапанные двигатели автомобилей Приора выпускаются датчики распредвала, которые имеют следующие артикулы:

1. 21120-3706040-00.
2. 21120-3706040-01.
3. 21120-3706040-04.

В продаже представлены изделия разных производителей (СтарВольт, СОАТЭ, EuroEx, ООО «Групп Омега», Счетмаш, Kraft и другие), но чтобы исключить вероятность быстрого выхода изделий из строя, рекомендуется выбирать оригинальные изделия автоВАЗовского и Калужского производства (фото упаковок показано выше). Остерегайтесь подделок, которые часто встречаются в продаже. К примеру, ниже представлены отличия оригинальных датчиков и подделок бренда СОАТЭ.

И примеры подделки торцевых ДПРВ на Приору.

Чтобы не попасть на подделку, необходимо выбирать изделия у проверенных продавцов или в авторизированных точках продажи.

Замена датчика фаз Приора

В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены. Итак, приступим:

1. Первым делом скидываем минусовую клемму аккумулятора.
2. Отключаем фишку питания от датчика.
3. Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
4. Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
5. Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

Как не ошибиться с выбором

Для того чтобы приобрести датчик фаз приора и не нарваться на поддельную деталь, требуется знать элементарные способы его проверки. Один из методов мы и рассмотрим. Предположим, вы пришли в магазин автозапчастей и выбрали изделие, которое визуально внушает вам доверие. Возьмите и извлеките устройство из упаковки, достаньте обычный автомобильный ключ (предварительно извлеченный из общей связки) от замка зажигания вашей Приоры и прислоните его к измерительной части самого устройства (там, где имеется техническая прорезь). В результате он должен примагнититься к датчику и уверенно удерживаться на нем. Вот такой простой, но действенный способ предварительной проверки.

«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели». Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту

По этой причине мы вынуждены временно заблокировать доступ к сайту

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies

. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.
