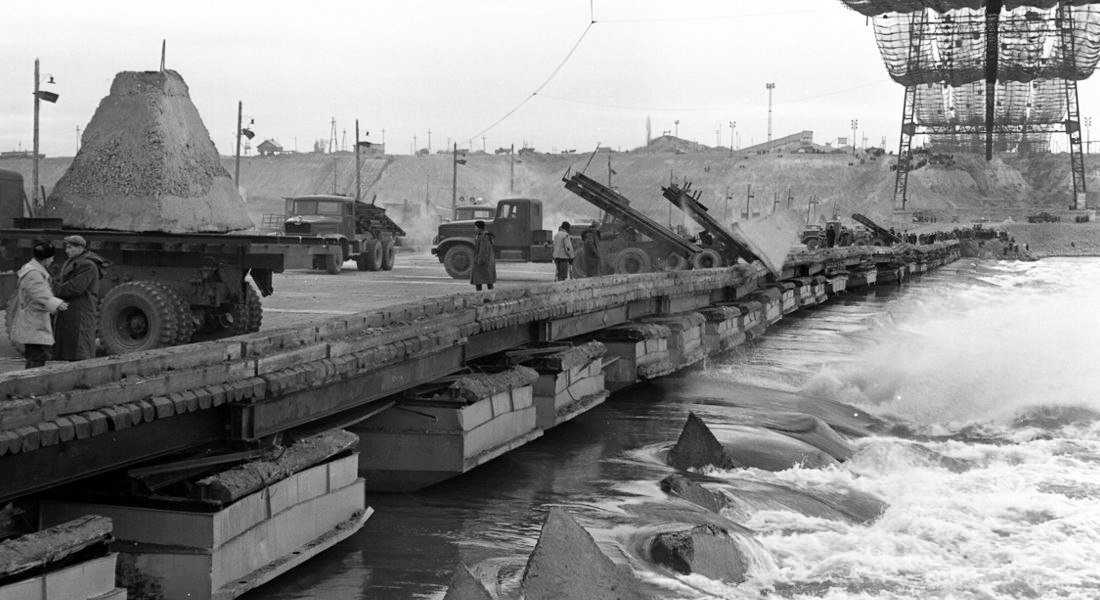

По виду речного потока, на который оказывается воздействие, регуляционные сооружения разделяют на пойменные и русловые. К пойменным сооружениям (рис. 3.69) относятся дамбы, поперечные сооружения у подходной к мосту насыпи – траверсы, а также срезка под мостом пойменных берегов – уширение русла, к русловым – запруды, полузапруды, шпоры, береговые укрепления и спрямление русла.

На мостовых переходах через равнинные реки обычно устраивают струенаправляющие дамбы на поймах для направления и плавного ввода пойменных потоков в отверстие моста и плавного вывода сжатого потока из-под моста Мосты на переходах через блуждающие реки не имеют пойменных участков отверстия (стеснено само русло реки), поэтому возводимые здесь дамбы предназначены для плавного сужения русла на подходе к мосту и направления струй воды и подвижных скоплений наносов в отверстие моста. Для защиты подходной насыпи от размыва пойменным потоком служат отжимающие поперечные сооружения – пойменные траверсы. Если земляному полотну угрожает подмыв русловым потоком, то используют русловые поперечные сооружения или укрепление берегов русла. Для защиты подходов к мосту от волнобоя применяют различные средства гашения волн (уположение откосов земляного полотна, устройство берм, лесопосадки) или укрепление откосов насыпи.

Для разграничения расходов воды между бассейнами смежных водотоков или ограждения некоторой территории от затопления высокими паводками устраивают оградительные сооружения: дамбы, сооружаемые на пойме, для отделения малого водотока от основной реки; дамбы, возводимые на водоразделе двух соседних бассейнов малых водотоков; дамбы обвалования, ограждающие от затопления объекты, в т. ч. населенные пункты, расположенные на пойме. Запруды на выключенных участках русла, протоках и староречьях, перекрываемых подходной насыпью, также могут быть отнесены к оградительным сооружениям.

Регуляционные сооружения

Регуляционные сооружения (траверсы, шпоры) могут иметь сплошную и сквозную конструкции. Сплошные сооружения воздействуют на весь поток, который их обтекает или ими отжимается; сквозные сооружения воздействуют только на часть потока, так как другая его часть, проходя через зазоры в сооружении, практически не изменяет направления движения. Поэтому местные размывы дна у сооружений сквозной конструкции обычно существенно меньше, чем наблюдаемые в сходных условиях у сплошных сооружений.

Регуляционные сооружения в ряде случаев имеют высокую строительную стоимость, соизмеримую со стоимостью самого моста. Выбор рациональной системы таких сооружений должен основываться на технико-экономическом сравнении вариантов. Иногда выгоднее увеличить отверстие моста, чем возводить дорогостоящие регуляционные сооружения.

Возведение регуляционных сооружений зависит от местных условий. Так, если дорога пересекает реку на прямолинейном участке, без поймы, а трасса располагается перпендикулярно направлению струй потока, отпадает необходимость в струенаправляющих дамбах и траверсах, оказывается достаточным укрепление конусов моста и откосов поименных насыпей.

Впервые в истории мостостроения криволинейные регуляционные сооружения были построены в России в 1872 г. на мостовом переходе через р. Квирила. Значительный вклад в теорию и практику проектирования и строительства струенаправляющих дамб сделан российскими инженерами и учеными А. М. Фроловым, В. М. Маккавеевым, Е. В. Боддаковым, О. В. Андреевым и др. А. М. Латышенков обосновал целесообразность верховых дамб эллиптического очертания (шпоровидных). Большую полуось эллипса располагают вдоль речного потока (рис. 3.70); ее обычно с двумя основными параметрами: шириной русла реки Вр и коэффициентом стеснения потока подходной насыпью δ= Qnep/Q, где Q – расчетный расход, Qnep – расход, проходивший в бытовых условиях на части поймы, перекрытой насыпью. Проекцию верховой дамбы на ось пути (ширину разворота Ь) определяют по связи b/Bp = f(δ), установленной эмпирическим путем. Отношение полуосей дамбы λ= lв/b также принимают в зависимости от коэффициента δ (в диапазоне от 1,5 до 2,0). Дамбы A.M. Латышенкова получили широкое применение на практике. Однако предложенный им метод расчета лишь приближенно учитывает гидроморфологические характеристики реки и параметры стесненного водного потока.

Формы рельефа суши

К основным формам рельефа на суше относятся горы и равнины.

Определение 2

Горы – это приподнятые над уровнем моря части земной поверхности с резкими колебаниями высот.

Горы различаются по высоте и в зависимости от неё бывают:

• Низкие (до $1000$ м);
• Средние (от $1000-2000$ м);
• Высокие (Более $2000$ м)

Замечание 2

В целом горы занимают $27\%$ поверхности Земли. Наивысшей точкой планеты является гора Джомолунгма (Эверест), высота которой – $8848$ м. Кроме Гималаев к высочайшим горам планеты относятся Кордильер, Анды, Кавказ, Памир. Средними по высоте являются Скандинавские горы и Карпаты, а низкими – Уральские горы.

По способу образования горы бывают:

• Складчатые;
• Глыбовые;
• Складчато-глыбовые;

По происхождению:

• Тектонические;
• Эрозионные;
• Вулканические.

В зависимости от того, какие площади занимают горы, каково их строение и возраст выделяют:

• Горные пояса;
• Горные системы;
• Горные страны;
• Горные цепи;
• Горные хребты.

Вторым важнейшим элементом рельефа поверхности суши являются равнины

Определение 3

Равнины – это обширные участки поверхности суши с небольшими колебаниями высот.

По высоте равнины бывают:

• Низменности ($0-200$ м);
• Возвышенности ($200-500$ м);
• Плоскогорья ($500-1000$ м).

Равнины могут иметь как горизонтальную, так и наклонную поверхность.

По способу образования:

• Денудационные;
• Аккумулятивные;
• Пластовые.

Замечание 3

На сушу планеты приходится $29\%$ поверхности, что составляет $149$ млн. кв. км, основная часть которой сосредоточена в Северном полушарии. Преобладающими формами рельефа суши и дна Мирового океана являются равнины, горные поднятия занимают незначительные площади.

Требования

Струенаправляющие дамбы должны иметь такое очертание в плане, при котором исключается возможность образования водоворотных зон вдоль дамбы, вызывающих появление воронок местного размыва дна у подошвы сооружения. Поэтому очертание дамбы должно соответствовать траектории граничной струи транзитного потока, безотрывно обтекающей откос сооружения. При эллиптическом очертании верховых дамб размеры полуосей эллипса lв и b определяют через параметры, функционально связанные с геометрическими размерами дамбы и гидравлическими характеристиками потока. Такими параметрами являются радиус кривизны граничной струи (линии тока) в голове дамбы ρmin, равный радиусу кривизны головы дамбы, и отношение полуосей эллипса λ= lв/b. Для эллиптической кривой: lв= λ2ρmin и b= λρmin.

Радиус кривизны граничной линии тока в голове дамбы определяют по формуле:

где vг – скорость водного потока у подошвы головы дамбы; lг – поперечный уклон свободной поверхности воды в голове дамбы. Отношение А полуосей эллипса (дамбы) получено В. Ш. Цыпиным на основе экспериментальных данных с учетом уравнения движения струи при установившемся движении невязкой жидкости:

где vдм, – расчетная скорость потока в створе моста у подошвы струенаправляющей дамбы, определяемая для вертикали с расчетной глубиной потока hдм.

Размеры lв и b относятся к внешней (со стороны русла) бровке верха дамбы. При определении координат x и y внешней бровки верховой дамбы задаются значениями xi и вычисляют (исходя из эллиптического очертания дамбы) соответствующие им величины yi по формуле

По найденным координатам x и y бровку дамбы наносят на план перехода.

Приведенные формулы для ρmin и λ применимы при нормальном пересечении водотока с одной поймой. Считается, что участок реки имеет одну пойму, если по другой проходит менее 5% расчетного расхода. Нормальным считают пересечение водотока, когда угол отклонения створа мостового перехода от перпендикуляра к направлению течения в бытовых условиях при расчетном расходе не превышает 5-10°. При пересечении водотока с двумя поймами расчет начинают с определения размеров струенаправляющей дамбы со стороны поймы, по которой проходит большая часть расчетного расхода. Радиус кривизны граничной линии тока и скорость потока в голове дамбы со стороны противоположной поймы определяют как часть соответствующих параметров на мощной пойме.

Данный метод определения размеров струенаправляющих дамб применим в принципе и при косом расположении створа мостового перехода относительно направления водотока.

Пойменная насыпь, направленная от моста вниз по течению, вызывает образование в паводок на пойме застойной зоны. При значительном падении отметок поймы вниз по течению реки после спада паводка в нижнем углу застойной зоны будет оставаться вода с достаточно большой глубиной, что нежелательно по условиям увлажнения земляного полотна. Чтобы избежать этого, на такой пойме нередко возводят оградительную дамбу с устройством малого водопропускного сооружения в подходной насыпи для выпуска воды из пазухи (рис. 3.71). Для увеличения плавности ввода пойменного потока в отверстие, лучшего обтекания потоком головной части верховой дамбы и уменьшения размыва дна в этой зоне к голове дамбы прибавляют криволинейную приставку с радиусом ρ = 0,2Ь и углом разворота θ = 90-120° (см. рис. 3.70).
Размеры низовых струенаправляющих дамб устанавливают в зависимости от принятых размеров верховых дамб. Проекция низовой дамбы на ось х составляет lн = 0,5lв. Низовую дамбу очерчивают по круговой кривой радиусом ρн = lв2/b при угле разворота 7-8°, а затем – по прямой, касательной к круговой кривой в точке С. Безразмерные координаты точки С принимают равными: x/lв = -λ и у/b=1-0,01λ2, а точки D конца низовой дамбы: х/1в = -0,5 и у/b=l-0,065λ+ 0,007λ2.

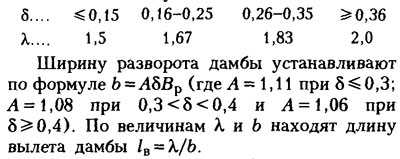

В приближенных расчетах струенаправляющих дамб λ обычно определяют в зависимости от коэффициента s стеснения потока подходами к мосту:
