Редуктор в машине

Различия в конструкции

Одно из основных отличий между дифференциалом и редуктором заключается в их конструкции и механизмах передачи движения. Дифференциал основан на использовании зубчатых колес, в то время как редуктор может использовать различные механизмы передачи, такие как шестерни и цепи.

В дифференциале зубчатое колесо служит для передачи вращения от входного вала к выходному валу. Этот механизм позволяет передавать вращение двум выходным валам с различными скоростями вращения, поэтому дифференциал используется в автомобильных трансмиссиях для обеспечения правильного распределения мощности на задние колеса.

В отличие от дифференциала, редуктор использует другие механизмы передачи для изменения скорости вращения. Редуктор может иметь систему шестерен, которая позволяет уменьшить скорость вращения, а также цепную передачу, которая позволяет передавать вращение на большие расстояния.

Еще одно важное отличие заключается в том, что дифференциал имеет специальный механизм, называемый опережением, который позволяет передавать мощность на внешнее колесо во время поворота. Это позволяет автомобилю более устойчиво удерживать траекторию в повороте и улучшает общую устойчивость и маневренность автомобиля

Таким образом, дифференциал и редуктор различаются не только в своей конструкции, но и в принципах работы и возможностях передачи движения. Они использованы в различных механизмах и имеют свои преимущества и недостатки, которые определяются конкретными требованиями и условиями применения.

Структурные особенности дифференциала

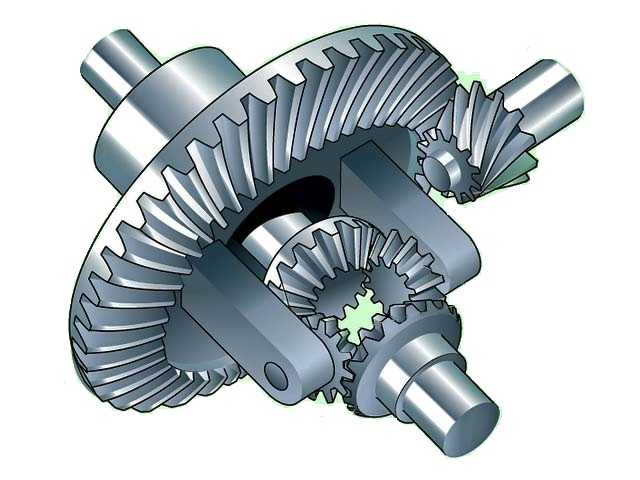

Основная особенность дифференциала заключается в его зубчатой структуре. В его состав входят несколько пар конических шестерен, которые позволяют осуществлять передачу вращения при различной скорости вращения приводных колес.

Дифференциал также обеспечивает опережение вращения одного колеса в отношении другого при повороте автомобиля, что позволяет снизить износ шин и улучшить управляемость. Благодаря этой особенности дифференциал способен компенсировать различия в размере и состоянии колес.

Структурные особенности редуктора

Основной механизм редуктора — это зубчатый механизм. Он состоит из двух или более зубчатых колес, которые перемещаются друг относительно друга, передавая вращение от одного вала на другой. Количество и размер зубьев в зубчатых колесах определяют передаточное соотношение, то есть соотношение скоростей входного и выходного валов.

Конструкция редуктора может быть различной, но обычно она включает валы, на которых установлены зубчатые колеса. Эти валы могут находиться в параллельном или перпендикулярном положении друг к другу. Различные конструкции редукторов позволяют использовать их в различных сферах применения, где необходимо снижение скорости вращения при сохранении обратной передачи.

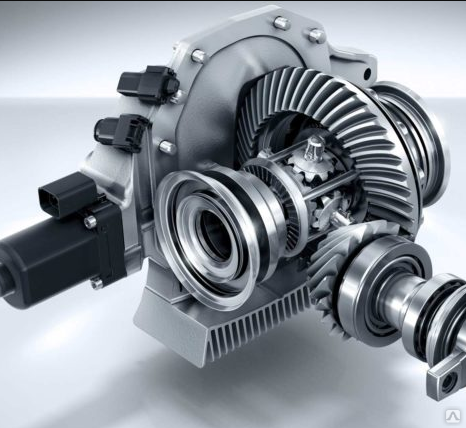

Редуктор

В автомобиле главную роль в передаче крутящего момента на колеса выполняет дифференциал, но без редуктора он бы не справился с некоторыми задачами. Чем же отличается редуктор от дифференциала?

Дифференциал предназначен для компенсации вращательного момента между колесами автомобиля при движении по дороге с разным сцеплением (например, при въезде в поворот). Он позволяет колесам вращаться с разной скоростью для лучшего сцепления с дорогой и сохранения управляемости автомобиля.

Редуктор представляет собой систему шестерен, задача которой – передача крутящего момента от двигателя к колесам с нужной скоростью. Он производит понижение оборотов с целью повышения крутящего момента и обеспечения нужной тяги на низких скоростях или при работе автомобиля с тяжелой нагрузкой.

Таким образом, дифференциал и редуктор в автомобильной трансмиссии играют разные роли. Дифференциал компенсирует разницу в скорости вращения колес на разных сторонах, а редуктор позволяет получить нужный крутящий момент для передачи его на колеса с нужной скоростью.

Структура редуктора

Основное отличие между редуктором и дифференциалом заключается в том, как они выполняют свою основную функцию — изменения скорости вращения валов.

Редуктор представляет собой механизм, который используется для снижения скорости вращения валов, а также для увеличения крутящего момента. Он обычно состоит из нескольких шестерен или зубчатых колес разного размера, которые передают вращательное движение от одного вала на другой, изменяя при этом его скорость и направление.

Дифференциал, с другой стороны, отвечает за распределение крутящего момента между двумя валами, например, между колесами автомобиля. Его структура обычно включает в себя специальные шестеренки, которые позволяют колесам вращаться с разной скоростью при повороте, не вызывая пробуксовку.

Дифференциал	Редуктор
Обеспечивает распределение крутящего момента между валами	Изменяет скорость вращения валов и увеличивает крутящий момент
Состоит из специальных шестеренок	Состоит из нескольких шестерен или зубчатых колес разного размера
Позволяет колесам вращаться с разной скоростью при повороте	Не обеспечивает распределение крутящего момента

Принцип работы редуктора

Отличие редуктора от дифференциала заключается в том, чем они занимаются. Дифференциал отвечает за распределение крутящего момента между приводными колесами автомобиля во время поворота. Редуктор же необходим для увеличения крутящего момента, передаваемого на приводные колеса автомобиля.

Редуктор состоит из нескольких зубчатых передач, которые позволяют уменьшить скорость вращения входного вала и увеличить крутящий момент на выходном валу. Внутри редуктора находятся шестеренки различного размера, которые сцепляются друг с другом. Большая шестерня на входном валу передает вращение на маленькую шестерню на выходном валу. Благодаря этой схеме передачи вращения, редуктор позволяет повысить силу приложения крутящего момента, чтобы автомобиль мог разгоняться и преодолевать препятствия с легкостью.

Редукторы применяются в различных сферах, от промышленности до автомобильной промышленности. Они эффективно справляются с передачей больших нагрузок и позволяют уменьшить скорость вращения для достижения необходимого крутящего момента.

Применение редуктора

Редуктор является механическим устройством, которое позволяет изменять скорость вращения и передаваемый момент силы. Он состоит из ряда шестерен, расположенных в корпусе, и осуществляет преобразование крутящего момента на входе в требуемый момент на выходе. Это позволяет передавать движение от двигателя к колесам автомобиля с нужной скоростью при различных условиях движения.

Дифференциал, в свою очередь, предназначен для обеспечения разной скорости вращения колес автомобиля вокруг своей оси. Он позволяет одному колесу вращаться быстрее или медленнее, чем другому, в зависимости от угла поворота и условий движения. Дифференциал не изменяет момент силы, который передается от двигателя к колесам.

Таким образом, основное отличие между редуктором и дифференциалом заключается в их функциях. Редуктор изменяет скорость вращения и момент силы, а дифференциал обеспечивает разную скорость вращения колес.

Редуктор	Дифференциал
Изменяет скорость вращения	Обеспечивает разную скорость вращения колес
Изменяет передаваемый момент силы	Не изменяет передаваемый момент силы

Особенности комбинированного редуктора

Тоже в некотором роде гибридная конструкция, но в данном случае объединяющая не движок с редуктором, а два разных типа передатчика крутящего момента. Если в предыдущем случае на основе редуктора можно было реализовать лишь один тип передатчика, то в комбинированных установках объединяется цилиндрический механизм с планетарным, коническим или червячным. По месту расположения тоже особых ограничений нет. Это может быть и задний, и передний редуктор с соответствующим набором операций и своей спецификой работы. Например, в комбинировано-конической системе, как правило, колеса обеспечиваются криволинейными зубьями в профиле, так как на эту ступень будут приходиться наибольшие угловые скорости с моментом порядка 60 тыс. об./мин.

Что такое редуктор в машине и как он работает

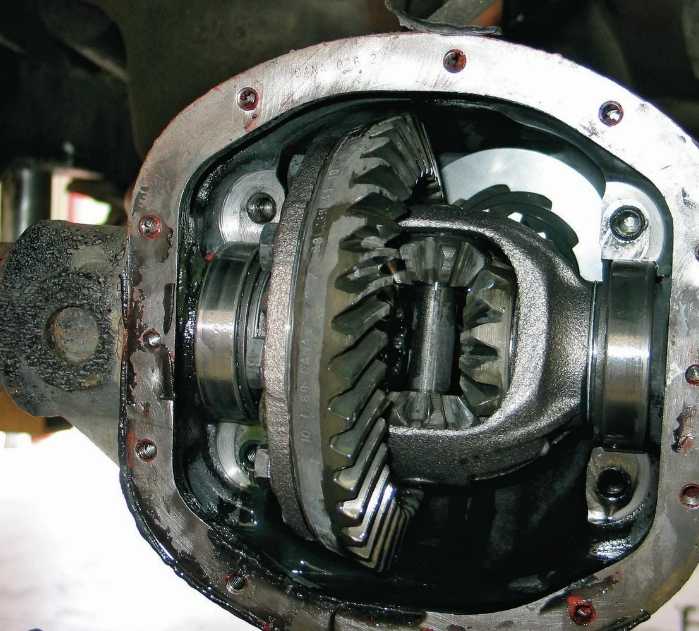

Редуктор в автомобиле относится к зубчатым редукторам, имеющим коническую форму шестерен. Может иметь одно или несколько зацеплений, а также ведущая шестерня в тихоходных механизмах может быть заменена червячной передачей. Его основной задачей можно назвать снижение крутящего момента, которое редуктор получает от двигателя через коленчатый вал. Редуктор не даром получил свое названия от слова редуцировать, то есть уменьшать. Далее он распределяет полученный момент на другие узлы трансмиссии, называемые дифференциалом между осевым.

В заднеприводных и переднеприводных автомобилях на каждый приводный мост предусмотрен один редуктор. Если это полноприводный автомобиль, на каждый мост устанавливается редуктор. При этом оба редукторы имеют одинаковое передаточное число.

Передний и задний редукторы имеют разную конструкцию.

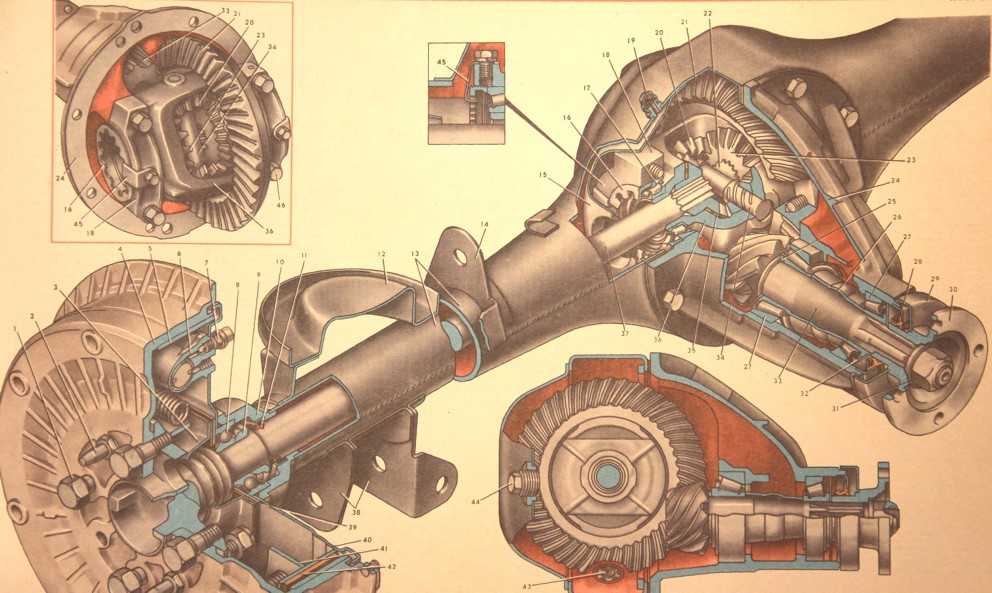

Коническая передача в редукторе заднего моста.

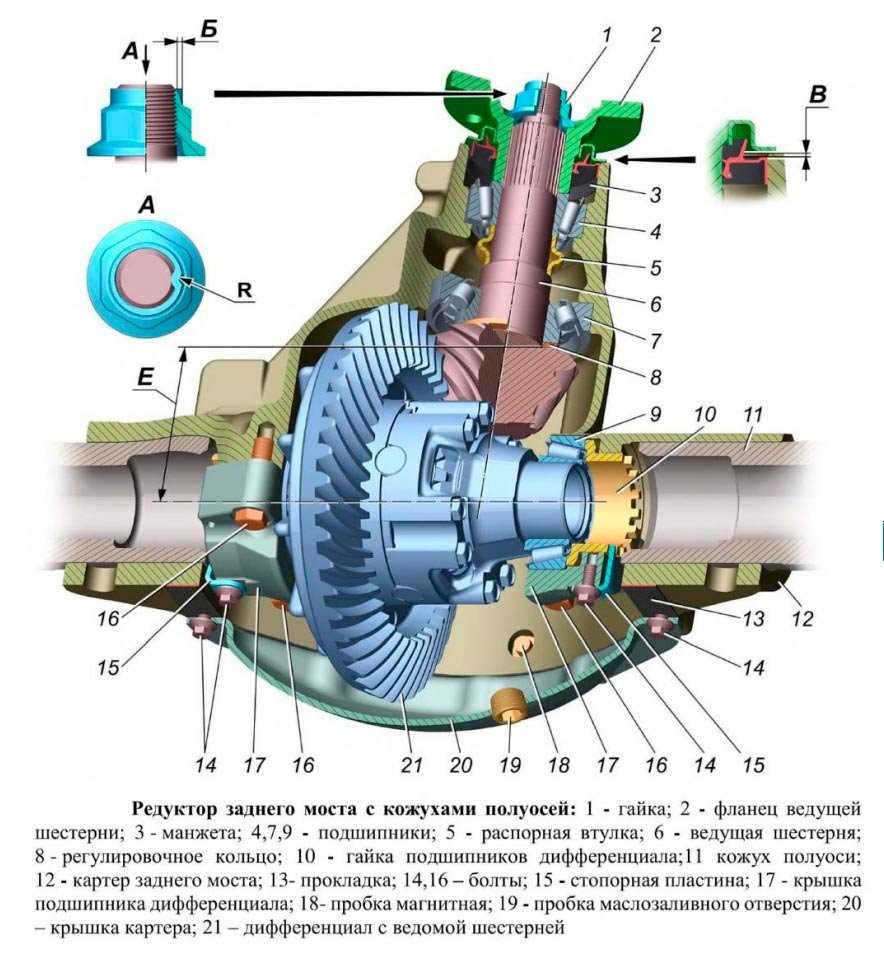

Принцип работы редуктора, например, заднего моста автомобиля, следующий. Двигатель начинает свою работу, вращается коленчатый вал, который передает вращение через диски сцепления на первичный вал коробки передач, переходя затем на вторичный вал. Отсюда через карданный вал автомобиля вращение переходит на редуктор, который расположен на заднем мосту. Ведущая шестерня, которая имеет гораздо меньший диаметр, чем ведомая, работая в контакте с валом КПП, передает движение ведомой шестерне, которая далее передает его дифференциалу междуосевому.

При этом зуб ведущей шестерни давит на зуб сопряженной детали и передает усилие. Рассмотрим пример, когда автомобиль сделал поворот. При этом, как известно автомобилисту, наружное колесо получает больший крутящийся момент, а колесо, которое идет по меньшому кругу, меньший. Меняется при этом угловая скорость. Но если взять ведущую ось, колеса на ней работают совместно. На этом основана работа дифференциала в автомашине.

Жестко подключаемый, или полный привод Part-time

Этот тип привода считается самым простым и надежным, так как не имеет никаких сложных систем, которые должны отвечать за автоматическое распределение тяги по осям. По умолчанию крутящий момент передается только на одну ось, вторая ось включается только по необходимости с помощью раздаточной коробки с кулачковой муфтой. При включении «раздатки» обе оси жестко соединяются между собой, обеспечивая постоянное симметричное распределение крутящего момента.

Несмотря на конструктивную простоту, система имеет значимую особенность: невозможность ездить в режиме полного привода постоянно, а также на высоких скоростях и по ровным сухим поверхностям. Вернее, ездить-то можно, только с огромной вероятностью повредить систему полного привода.

Дело в том, что при повороте каждое из четырех колес вращается с разной скоростью и проходит свою траекторию поворота. Между осями нет никаких систем, компенсирующих разность этих скоростей, а потому вся нагрузка ложится на «раздатку», которая со временем и выходит из строя. Проще говоря, подключать вторую ось необходимо только для увеличения проходимости автомобиля на покрытиях, допускающих проскальзывание колес, таких как грязь, песок, снег, лед или в крайнем случае сильный дождь.

Проблемы

Что же касается технических проблем, то основной причиной выхода из строя раздаточной коробки как раз является пренебрежение правилами использования полного привода. Например, «раздатка» регулярно ломается на автомобилях Suzuki Jimny в силу того, что основными потребителями этого автомобиля являются представительницы прекрасной половины человечества, не особо разбирающиеся в конструктивных нюансах системы Part-time.

Если жесткое включение происходит не старым добрым рычагом, а с помощью электропривода, то система может не включиться. Происходит это чаще всего на стоящей машине, потому что зубья валов не попадают в зацеп и электроника дает отбой. Неисправностью это не является и исправляется просто накатом, чтобы в момент движения зацеп все же произошел.

Очень часто автомобили с системой Part-time являются объектами серьезного внедорожного тюнинга, а следовательно, и жесточайших нагрузок. Так что развалившиеся межколесные дифференциалы, оборванная цепь переднего вала и менянные главные передачи — не редкость на подобных авто. Однако в большинстве случаев узел настолько прост и надежен, что может вызвать вопросы лишь в случае огромных пробегов или халатного отношения владельца, например к замене масла.

С какими трудностями можно столкнуться?

Чаще всего, слабым местом автомобильного редуктора являются рабочие комплектующие, то есть те, которые подвержены значительному износу. Основной причиной являются повышенные нагрузки и длительное масляное голодание. Последний фактор связан с дефицитом или полным отсутствием трансмиссионной жидкости.

О поломке редуктора в автомобиле свидетельствует неприятный звук, гул, вибрация и щелчки в узлах, в которых сообщаются шестерни и подшипники. Если из строя вышли сальники, наблюдается течь трансмиссионной жидкости, регулярно просачивающиеся через образовавшиеся трещины.

Повреждение корпуса с обрывом креплений – нечастое, но весьма опасное явление. Оно происходит вследствие наезда транспортного средства на какое-то высокое или острое препятствие. В 70% случаев после подобного происшествия в месте крепления корпуса образуется трещина или группа трещин. Сразу они не вызовут никаких проблем, но в дальнейшем в них попадает грязь, пыль, вредящая структуре трансмиссионной жидкости.

https://youtube.com/watch?v=3mz1BpIE-Ec%3F

Впоследствии сырье не может выполнять ранее возложенные на себя функции охлаждения и смазки шестерен. Это приводит к их перегреву, износу и даже поломке зубьев. Если корпус автомобильного редуктора подвергался повреждениям, об этом может свидетельствовать громкий гул от работающих элементов. Это заметно влияет на акустику и комфорт при езде. В местах повреждения корпуса или его креплений образуется течь масла.

Виды редукторных передач

Типы редукторных передач

Разновидность автомобильного редуктора зависит от способа зацепления ведущей шестерни и ведомой. Возможны такие варианты:

Червячная. Конструкцию используют для рулевого управления. Состоит из винтовой прямой втулки и ведомой шестерни. Механизм не нашел применения в составе трансмиссии.
Гипоидная. Обе шестерни соединены между собой под углом 45 °. Спиральная нарезка зубьев увеличивает площадь контакта. Характерна для машин с полным и задним приводом.
Цилиндрическая. Устанавливают на переднеприводных авто. Обе шестерни выполнены в форме цилиндра. Зубья имеют косую насечку, вращаются в редукторе коробки передач.
Коническая. Аналог гипоидной, но насечка зубьев прямая, а не спиралевидная. Угол сопряжения равен 90 °. Передачу используют на маломощных машинах с полным и задним приводом.
Планетарная. В центре солнечное зубчатое колесо, на внешнем контуре — коронное. Между ними находятся сателлиты. Применяется в составе планетарных коробок передач.

Инженеры рассчитывают конструкцию редукторов, чтобы правильно выбрать передаточное число. Это отношение угловых скоростей ведущего и ведомого валов. Низкое передаточное число характерно для трансмиссии легковых автомобилей с малой массой и ограниченной грузоподъемностью, высокое необходимо для машин, способных перевозить тяжелые грузы.

Передаточное число 4,7 означает, что за один оборот ведущей шестерни ведомая провернется вокруг своей оси 4,7 раза.

Технические характеристики

Чтобы оценить возможности редуктора, можно ознакомиться с его техническими характеристиками. Есть пять параметров, напрямую влияющих на работу механизма:

ориентация валов;
количество ступеней;
передаточное отношение;
передаточное число;
крутящий момент.

Передаточное отношение — это отношение угловых скоростей вращения первичного и выходного валов. Передаточное число несколько иная характеристика. Если на одной шестерне 15 зубов, а на второй 35, то цифра будет такой:

35 / 15 = 2,3.

Количество ступеней характерно для механических КПП. Бывают пятиступки и шестиступки. В мостах всего одна ступень. Ориентация валов зависит от конструкции, она бывает вертикальной или горизонтальной.

Типичные поломки редукторов

Первыми выходят из строя сальники. Их изготавливают из маслостойкой резины. Со временем деталь начинает трескаться, распадаться на отдельные фрагменты. В результате трансмиссионная жидкость выходит наружу. Начинается масляное голодание. Увеличивается сила трения качения в подшипниках. Если ничего не делать, шарниры рассыпятся, из них выпадут шарики или ролики, треснет обойма. Начало деградации подшипника можно косвенно диагностировать по гулу, идущему со стороны моста во время движения.

Сломанные зубья на редукторной передаче

От недостатка смазки страдают шестерни. Редуктор нагревается, на шестернях появляются следы коррозии. Зубья постепенно стачиваются и ломаются. В результате площадь сцепления уменьшается, передаточное число перестает соответствовать норме. Старые сальники нужно заменить, как и шестерни, валы и подшипники.

Порой поломки происходят из-за механических повреждений. Достаточно удариться мостом о бетонный бордюр, чтобы в корпусе образовалась трещина или пробоина. Иногда от нагрузки вырывает крепления. Первым делом вытекает трансмиссионная жидкость, потом ржавеют подшипники, шестерни. Чтобы не допустить дальнейшей деградации, корпус редуктора восстанавливают с помощью сварки. При серьезных повреждениях придется менять мост целиком.

Периодичность замены трансмиссионной жидкости

В нормальных условиях масла хватает на 100 тыс. км пробега. В жидкость попадают абразивные частицы металла, она перестает выполнять свои функции. Следы стальной пыли легко заметить, если выпустить немного масла из сливного отверстия. Если виден металлический блеск, лучше заменить жидкость на новую.

Снижение или увеличение крутящего момента — вот за что отвечает автомобильный редуктор. Межколесный дифференциал обеспечивает разные угловые скорости для каждого колеса. Оба механизма находятся в одном корпусе, который простыми словами называют мостом машины.

Раздел 1: Функции дифференциала

Дифференциал является частью переднего или заднего моста автомобиля и выполняет несколько важных функций. Он предназначен для управления и распределения крутящего момента между приводными колесами, что позволяет автомобилю поворачиваться более легко и справляться с разными скоростями внутреннего и внешнего колеса при повороте. Дифференциал также компенсирует различия в оборотах колес при движении по изогнутой траектории, что предотвращает их проскальзывание и сохраняет сцепление с дорогой.

С другой стороны, редуктор — это механическое устройство, используемое для изменения скорости и повышения крутящего момента. Он часто применяется в грузовых автомобилях, внедорожниках и других транспортных средствах с высокой грузоподъемностью. Редуктор работает путем увеличения вращающего момента с помощью использования системы зубчатых колес разных размеров.

Таким образом, дифференциал и редуктор различаются функционально: первый используется для управления распределением крутящего момента и компенсации разницы в оборотах колес, а второй — для повышения крутящего момента и изменения скорости вращения. Несмотря на свои различия, эти две компоненты часто работают вместе в автомобиле или другой механизм, обеспечивая его эффективность и надежность.

Важность дифференциала в автомобиле

Главная задача дифференциала заключается в распределении мощности между колесами автомобиля. Это позволяет каждому колесу вращаться с нужной скоростью, особенно при поворотах, когда внешние и внутренние колеса проходят разное расстояние.

Дифференциал особенно важен при движении по неровной поверхности или при прохождении поворотов на высокой скорости. Он позволяет избежать пробуксовки колес и повышает устойчивость автомобиля на дороге.

Редуктор, в свою очередь, предназначен для снижения скорости вращения передающего механизма и увеличения крутящего момента. Он применяется в грузовых автомобилях и внедорожниках, где требуется большая сила тяги.

Таким образом, дифференциал и редуктор отличаются своими функциями и принципами работы. Дифференциал обеспечивает равномерную и устойчивую работу автомобиля на дороге, а редуктор предоставляет большую силу тяги в условиях повышенной нагрузки.

Работа дифференциала в повороте

Основное отличие дифференциала от редуктора заключается в том, что дифференциал позволяет колесам с различной скоростью вращаться в повороте. Это особенно полезно при прохождении поворотов, так как внешнее колесо проходит больший путь и должно иметь возможность вращаться быстрее, чем внутреннее колесо. В этом и заключается работа дифференциала в повороте — он позволяет колесам вращаться с разной скоростью, обеспечивая автомобилю стабильность и маневренность.

Для этой задачи дифференциал использует систему шестерен, которая передает движение от вала двигателя к валу колеса. В обычном режиме движения, когда автомобиль едет прямо, вращение двигателя передается от дифференциала к колесам с одинаковой скоростью. Однако, при повороте, дифференциал распределяет вращение по колесам таким образом, чтобы учитывать различные скорости вращения внутреннего и внешнего колеса.

Таким образом, дифференциал позволяет автомобилю совершать повороты без проскальзывания колес и обеспечивает оптимальную управляемость и проходимость.

Типы дифференциалов и их особенности

Существует несколько типов дифференциалов, каждый из которых имеет свои особенности:

Тип дифференциала	Особенности
Обычный дифференциал	Равномерно распределяет момент между ведущими колесами, но не учитывает разницу в скоростях и проскальзывание
Ограниченный проскальзыванием дифференциал (LSD)	Позволяет некоторое ограниченное проскальзывание ведущих колес для повышения управляемости и тяги
Торсеновский дифференциал	Использует механизм шестерен с переменным наклоном для активного распределения момента между ведущими колесами
Электронный дифференциал (EDC)	Основан на использовании электронных систем управления, позволяет динамически изменять распределение момента и управляемость автомобиля

Каждый тип дифференциала имеет свои особенности и применяется в зависимости от специфических требований автомобиля и его использования. Выбор типа дифференциала может оказать сильное влияние на управляемость, тягу и проходимость автомобиля.

Когда использовать редуктор?

Редукторы применяются в различных механизмах, где требуется передача высокого крутящего момента и снижение скорости вращения. Они находят широкое применение в промышленности, в автомобилях, судостроении, тяжелой технике и других областях.

Основные причины использования редукторов:

Снижение скорости вращения вала для получения необходимых оборотов. Редукторы могут уменьшать скорость вращения на порядки и передавать большой момент силы.
Усиление крутящего момента. Редукторы позволяют увеличить крутящий момент для приведения в движение и работы различных устройств.
Передача силы на большое расстояние. Благодаря редукторам можно передавать силу на большие расстояния без потери эффективности и точности.
Создание механизмов с большой силовой нагрузкой. Редукторы способны передавать большие нагрузки и обеспечивать стабильную и эффективную работу в условиях высокой нагрузки.

Редукторы являются неотъемлемой частью многих систем и позволяют эффективно использовать доступные ресурсы при выполнении различных задач с помощью передачи вращательного движения.
