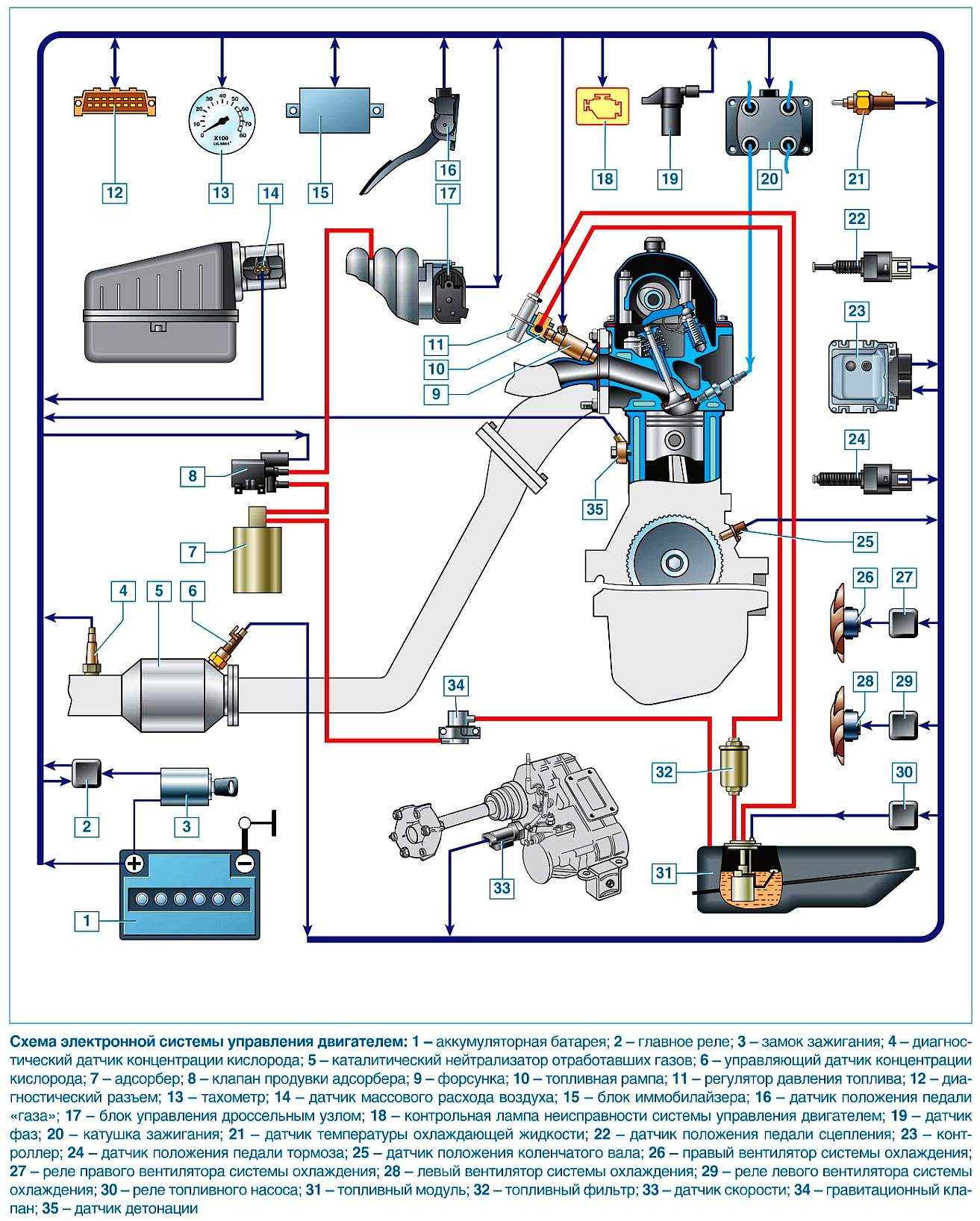

Про датчики автомобилей lada и систему управления двигателем

Датчики педали газа и дроссельной заслонки

Нередко от автовладельцев поступают жалобы на эти узлы, связывая падение тяги с их поломкой. Блок ЭБУ четко отслеживает изменения параметров педали газа, поэтому если проблема в этих двух датчиках, это обязательно отразит сканер. На датчиках имеется две считывающих дорожки с реостатами и их значения должны быть приблизительно одинаковыми. При этом допускается небольшое отклонение в районе 1%.

А вот по педали газа расхождение может быть более существенным, до 2-х раз. Поэтому при диагностике проблем с педалью и дросселем нужно быть осторожным, эти узлы очень редко выходят из строя.

Заключение

Как и в любой другой современный двигатель, 16 клапанный мотор Рено К4М 1.6 литра работает при помощи электронного блока управления (ЭБУ), который получает информацию с датчиков. Выход из стоя любого из них приводит к тому, что двигатель перестает работать или его работа ухудшается – падает тяга, появляется перегрев или расход топлива.

Иногда может показаться, что электроника просто добавляет проблем, но это не так, она позволяет выявить неисправности на ранней стадии, диагностировать их при помощи сканера и не доводить дела до серьезных поломок, требующих капитального ремонта.

Печать

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro

, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Устройство и принцип работы

Принцип работы

Как нам известно, а некоторые только догадываются, на максимальную эффективность работы двигателя (динамика, мощность, расход топлива) в очень большой степени влияет правильно выставленный угол опережения зажигания, который, к тому же, должен оптимально приспосабливаться под разные режимы работы двигателя. Отклонения от оптимальных параметров угла опережения зажигания выглядят следующим образом:

• Поздний угол опережения зажигания чреват ухудшением динамики автомобиля, перегреванием двигателя и повышенным расходом топлива;
• Ранний угол опережения зажигания, в свою очередь, проявляет себя в виде микровзрывов в камере сгорания (детонация) что влечет за собой падение мощности и повышенный износ клапанов (прогорание клапана).

И для того чтобы исключить данные отклонения электронный блок управления автомобиля стремится задавать по возможности больший угол опережения зажигания, но в тоже время не дает ему уйти в зону детонации, о которой и сообщает контроллеру датчик детонации. Принцип работы данного устройства основан на пьезоэффекте. Детонационный датчик монтируется на блоке цилиндров двигателя.

Замена датчика детонации ваз 2110

А так как детонация это, по сути, микровзрыв, то при ее наличии появляется вибрация на корпусе двигателя, которая и сжимает пьезоэлектрическую пластину, в результате чего на ее контактах появляется разница потенциалов.

Устройство

На данный момент современная автомобильная промышленность выпускает два вида датчиков детонаций – резонансного и широкополосного типа.

Датчик детонации ваз взаимозаменяемость

Как можно видеть на вышеизложенном фото у каждого типа датчиков совершенно разный принцип работы:

• Датчик широкополосного типа фиксирует и передает весь спектр шумов электронному блоку управления, который, в свою очередь, обрабатывает полученный сигнал и самостоятельно выявляет соответствующий детонации шум.
• Датчик же резонансного типа настроен на частоту микровзрывов, соответственно посылает сигнал контролеру только в случае его обнаружения.

Далее можно подвести некоторый итог:

• При условиях, когда эксплуатация автомобиля проходит в нормальных условиях (качественный бензин, исправные свечи зажигания и т. д.) электронный блок управления не использует цепь дотационного датчика и переводит двигатель в работу в режиме оптимальных параметров.
• Когда же, по каким либо причинам, начинается детонация, импульс от датчика детонации говорит блоку управления что угол опережения зажигания необходимо сместить в какую либо сторону до тех пор, пока детонация не исчезнет. Данным способом ЭБУ создает для двигателя оптимальные условия работы при любых условиях эксплуатации.
• Этот способ корректировки работы двигателя носит название «closed loop» и используется электронным блоком управления не только при работе с детонационным датчиком, но и в регулировках других важных параметров.

Датчики педали газа и дроссельной заслонки

Нередко от автовладельцев поступают жалобы на эти узлы, связывая падение тяги с их поломкой. Блок ЭБУ четко отслеживает изменения параметров педали газа, поэтому если проблема в этих двух датчиках, это обязательно отразит сканер. На датчиках имеется две считывающих дорожки с реостатами и их значения должны быть приблизительно одинаковыми. При этом допускается небольшое отклонение в районе 1%.

А вот по педали газа расхождение может быть более существенным, до 2-х раз. Поэтому при диагностике проблем с педалью и дросселем нужно быть осторожным, эти узлы очень редко выходят из строя.

Заключение

Как и в любой другой современный двигатель, 16 клапанный мотор Рено К4М 1.6 литра работает при помощи электронного блока управления (ЭБУ), который получает информацию с датчиков. Выход из стоя любого из них приводит к тому, что двигатель перестает работать или его работа ухудшается – падает тяга, появляется перегрев или расход топлива.

Иногда может показаться, что электроника просто добавляет проблем, но это не так, она позволяет выявить неисправности на ранней стадии, диагностировать их при помощи сканера и не доводить дела до серьезных поломок, требующих капитального ремонта.

Датчик детонации Лада Ларгус, прикреплен к блоку цилиндров между 2-м и 3-м цилиндрами, улавливает аномальные вибрации (детонационные удары) в двигателе. Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. ЭБУ по сигналу датчика корректирует опережение зажигания для устранения детонационных вспышек топлива.

Детонация в двигателе – самоускоряющийся процесс перехода горения топливо воздушной смеси в детонационный взрыв без совершения работы, с переходом энергии сгорания топлива в температуру и давление газов. Фронт пламени распространяется со скоростью взрыва, т.е. превышает скорость распространения звука в данной среде, и приводит к сильным ударным нагрузкам на детали цилиндропоршневой и кривошипно-шатунной групп, тем самым вызывая усиленный износ этих деталей. Высокая температура газов при детонации приводит к прогоранию поршней и уплотняющих поверхностей на клапанах.

Последствия детонирования

Как указывалось выше, последствия детонации в двигателе автомобиля очень серьезные, и ни в коем случае нельзя затягивать выполнение ремонтных работ, ведь чем дольше ездить с этим явлением — тем большим разрушениям поддается двигатель и его отдельные элементы. Так, к последствиям детонирования относится:

• Сгорание прокладки ГБЦ. Материал, из которого она выполнена (даже самые современные), не рассчитан на работу в условиях повышенной температуры и повышенного давления, возникающих в процессе детонирования. Поэтому она очень быстро выйдет из строя. А пробитая прокладка ГБЦ повлечет за собой другие неприятности.
• Ускоренный износ элементов цилиндропоршневой группы. Это касается всех его элементов. И если двигатель уже не новый или на нем давно не проводили капитальный ремонт, то это может очень плохо кончиться, вплоть до его полного выхода из строя.
• Пробой головки блока цилиндров. Это случай один из самых сложных и опасных, но если долго ездить с детонацией, то его реализация вполне возможна.
• Прогорание поршня/поршней. В частности, его дна, нижней части. При этом зачастую его ремонт невозможен и его нужно будет только менять полностью.
• Разрушение перемычек между кольцами. Под воздействием высоких температуры и давления они могут разрушиться одними из самых первых среди других деталей двигателя.
• Изгиб шатуна. Тут аналогично, в условиях взрыва его корпус может поменять свою форму.
• Подгорание тарелок клапанов. Это процесс происходит очень быстро и имеет неприятные последствия.Как видно из списка, последствия процесса детонации самые серьезные, поэтому нельзя допускать работы двигателя в ее условиях, соответственно, ремонт нужно выполнить как можно быстрее.

Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля рено логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан 1 проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Необходимые инструменты

— Набор плоских щупов.— Рожковый ключ на «10».

• — Плоскогубцы.
• Подготовительные работы
• — Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.
• — Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.
• — Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).
• — Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»).

Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.

1. На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.
2. — Снимаем клапанную крышку с модулем зажигания.
3. Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»).

Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат).

При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра.

Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала.

Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности

Примечания и дополнения

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

• — Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.
• Еще статьи по двигателю k7j
• — Замена задней опоры двигателя k7j автомобиля Рено Логан 1
• — Замена наконечников рулевых тяг автомобиля Рено Логан
• — Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1

Замените датчик детонации, если все остальные проверки не помогли

Если после выполнения всех предыдущих проверок датчика детонации на автомобиле Renault Logan проблема все еще не решена, возможно, необходимо заменить сам датчик. Для этого выполните следующие шаги:

Подготовьте инструменты и материалы, необходимые для замены датчика детонации. Вам понадобятся набор ключей, ручной насос или компрессор, новый датчик детонации (оригинальный или аналог), а также средство для очистки контактов.
Выключите зажигание автомобиля и отсоедините провод от негативного клеммового соединения аккумулятора, чтобы исключить возможность поражения электрическим током.
Найдите место расположения датчика детонации на двигателе. Это может быть около блока цилиндров или в области головки блока цилиндров. Обратитесь к руководству по эксплуатации вашего автомобиля или обратитесь к специалистам для получения точной информации о месте установки датчика детонации.
Снимите защитную крышку, чтобы получить доступ к датчику детонации

Используйте подходящий инструмент (например, ключ или отвертку) для откручивания крепежных болтов или гаек, фиксирующих датчик.
Аккуратно отсоедините разъем датчика от шлейфа проводки, соблюдая осторожность, чтобы не повредить провода.
Удалите старый датчик детонации и проверьте его на наличие повреждений или износа. Если возникли проблемы с работой датчика, скорее всего, вам потребуется заменить его на новый.
Установите новый датчик детонации на место старого

Подсоедините разъем датчика к шлейфу проводки, убедившись, что все контакты правильно соединены.
Закрепите датчик детонации на месте с помощью крепежных болтов или гаек и затяните их.
Установите защитную крышку на место и закрепите ее.
Перед включением зажигания проверьте, правильно ли подключен датчик детонации и все ли элементы установлены на своих местах.
Подсоедините провод к негативному клеммовому соединению аккумулятора и зажгите автомобиль.
Проведите тестовую поездку, чтобы убедиться, что ошибка датчика детонации больше не появляется и двигатель функционирует должным образом.

Если после замены датчика детонации ошибка все еще возникает, рекомендуется обратиться к квалифицированному специалисту или сервисному центру, чтобы выявить и устранить другие возможные причины неисправности.

За что отвечает датчик детонации и на что он влияет?

Деталь
устанавливается на автомобили с моторами, работающими на бензине. Это одно из
основных звеньев системы управления. Назначение датчика — контроль над уровнем
детонации. Применение компонента позволяет существенно экономить топливо, а
силовой агрегат при этом начинает работать на полную мощность.

Схема датчика детонации

Детонацией называют аномальный процесс сгорания топлива в двигателе. Допустимая волна возгорания воздушно топливной смеси двигается со скоростью в 30-45 метров в секунду, а при детонации граница
пламени может двигаться до 2000 метров в секунду.

В
карбюраторных моторах, чтобы предотвратить детонацию, трамблер прокручивают
руками, что несколько замедляет процесс зажигания. В современных моторах ручная
регулировка невозможна, так как за это отвечает электронная система.
Контролирующий датчик настроен на определенный диапазон и работает на основе
пьезоэффекта.

Устройство
контролирует систему запуска мотора и отвечает за его корректную работу. Составляющие
механизма — это:

• пластинка вибрации;
• электрокомпонент —
  наподобие пьезо;
• контрольный провод;
• обмотка.

Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Часто задаваемые вопросы

1. Где находится датчик детонации на Рено Логан 1.6 8 клапанов?

Датчик детонации на Рено Логан 1.6 8 клапанов обычно располагается на верхней части двигателя, возле блока цилиндров. Конкретное расположение может незначительно отличаться в зависимости от года выпуска автомобиля, поэтому рекомендуется обратиться к руководству по эксплуатации автомобиля для получения более точной информации.

2. Какой симптом может указывать на проблему с датчиком детонации на Рено Логан 1.6 8 клапанов?

Симптомы проблемы с датчиком детонации на Рено Логан 1.6 8 клапанов могут включать неправильную работу двигателя или пропуски зажигания. Это может проявляться в виде потери мощности, плохой отдачи на низких оборотах, дерганиях или возникновении подобных проблем при ускорении. В случае подозрения на неисправность датчика, рекомендуется обратиться к квалифицированному автомеханику для диагностики и замены датчика при необходимости.

3. Можно ли самостоятельно заменить датчик детонации на Рено Логан 1.6 8 клапанов?

Замена датчика детонации на Рено Логан 1.6 8 клапанов может быть выполнена самостоятельно, но требует определенных навыков и инструментов. Необходимо быть осторожным при работе с электрическими компонентами двигателя и следовать инструкциям производителя. Если вы не уверены в своих навыках или опыте, лучше обратиться к профессионалу для выполнения замены.

Описание

В 1995 году на автомобильном салоне в Мадриде впервые произошла презентация нового двигателя K7M. Его сборка до 2004 года осуществлялась в Испании на заводе в г. Вальядолид. Затем производство было налажено в Румынии. С 2009 года выпуск силового агрегата освоил российский АвтоВАЗ.

Двигатель представляет собой бензиновый рядный четырехцилиндровый атмосферник объемом 1,6 литра мощностью 82-90 л.с при крутящем моменте 124-137 Нм.

K7M

Изначально мотор предназначался для установки на бюджетные модели авто. Им оснащались автомобили Dacia:

• Dokker I (2012-н/вр.);
• Lodgy I (2012-н/вр.);
• Logan (2004-2013);
• Sandero (2008-2012);
• Stepway (2009-2012).

Автомобили Renault:

• Clio II (1998-2000);
• Megane I (1995-1999);
• Scenic I (1996-2003);
• Logan I, II (2005-н/вр.);
• Sandero I, II (2009-н/вр.);
• Stepway (2009-н.вр.);
• Dokker I (2012-н/вр.).

Автомобили Лада:

• Ларгус универсал (2012-2015);
• Ларгус фургон (2012-2015).

Блок цилиндров отлит из высокопрочного чугуна. Не гильзованный. В нижней части выполнены пять опор для подшипников коленчатого вала.

ГБЦ изготовлена из алюминиевого сплава. Вверху расположен один распредавал и восемь клапанов.

Поперечный разрез ГБЦ

Привод ГРМ ременный. Одновременно приводит во вращение помпу. Замена ремня привода ГРМ осуществляется через 60 тыс. км.

ГРМ восьмиклапанный, выполнен по схеме SOHC. Из-за отсутствия гидрокомпенсаторов регулировку теплового зазора клапанов нужно делать через 40-60 тыс. км пробега автомобиля.

Коленчатый вал стальной, на пяти опорных подшипниках.

Поршни стандартные, отлиты из алюминиевого сплава. Имеют три кольца, два из которых компрессионные, одно маслосъемное.

Система питания включает:

• топливный насос;
• дроссельный узел;
• фильтр тонкой очистки;
• регулятор давления топлива;
• форсунки;
• топливопровод.

Дополнительно частью системы питания считается воздухофильтр.

Система смазки комбинированная. Привод масляного насоса – цепь. Приводится во вращение от коленчатого вала. Объем масла в системе 3,35 литра. Замена осуществляется после 15 тыс. км пробега, но желательно эту цифру сократить до 7-8 тыс. км. Вместе с маслом заменяется масляный фильтр. Марка масла указана в руководстве по эксплуатации конкретного автомобиля.

Система зажигания микропроцессорная. В нее входят модуль зажигания, высоковольтные кабели и свечи зажигания. Процессом работы системы управляет ЭБУ.

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность  – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход  топлива — город  10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике –  400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации.  По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru

За что отвечает датчик детонации и на что он влияет?

Деталь устанавливается на автомобили с моторами, работающими на бензине. Это одно из основных звеньев системы управления. Назначение датчика — контроль над уровнем детонации. Применение компонента позволяет существенно экономить топливо, а силовой агрегат при этом начинает работать на полную мощность.

Схема датчика детонации

Детонацией называют импульс электричества, который создается во время зажигания. Если бы не было детонации, машину невозможно было бы завести.

В карбюраторных моторах, чтобы предотвратить детонацию, трамблер прокручивают руками, что несколько замедляет процесс зажигания. В современных моторах ручная регулировка невозможна, так как за это отвечает электронная система. Контролирующий датчик настроен на определенный диапазон и работает на основе пьезоэффекта.

Устройство контролирует систему запуска мотора и отвечает за его корректную работу. Составляющие механизма — это:

• пластинка вибрации;
• электрокомпонент — наподобие пьезо;
• контрольный провод;
• обмотка.
