Декоративная решетка для клапана дымоудаления

Решетки

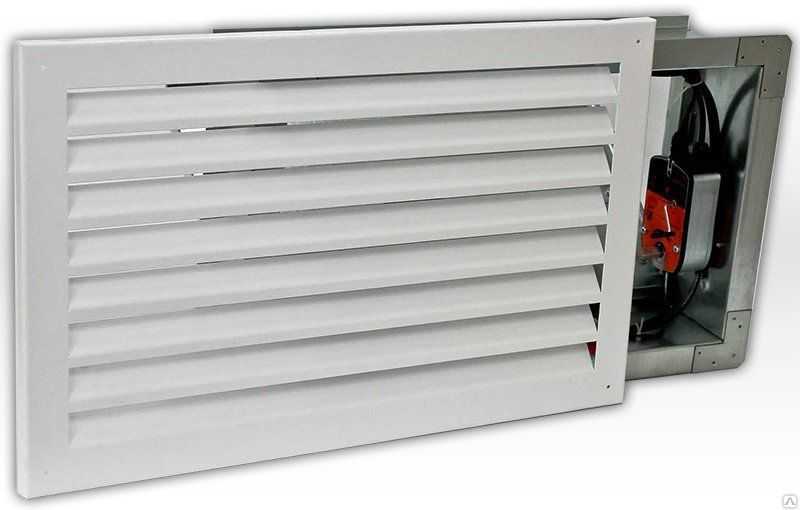

Все ограничения, которые описываются в нормативах, касаются дымоприемного устройства, чем является клапан, а не решетка.Однако нужно иметь в виду, что любая решетка создает сопротивление движению воздуха, иногда очень значительное. Поэтому ни в коем случае нельзя использовать решетки с малым расстоянием между ламелями («глухие» решетки). Обязательно проконсультируйтесь с инженером, но для ориентира – площадь живого сечения решеток противодымной вентиляции должна быть не менее 50-60%.В общеобменной вентиляции возможны вольности в использовании решеток с малым живым сечением, поскольку, в самом худшем случае, они могут повлиять только на комфорт в помещении. В системах противодымной вентиляции с этим нужно быть очень аккуратным, ведь речь идет о безопасности людей.

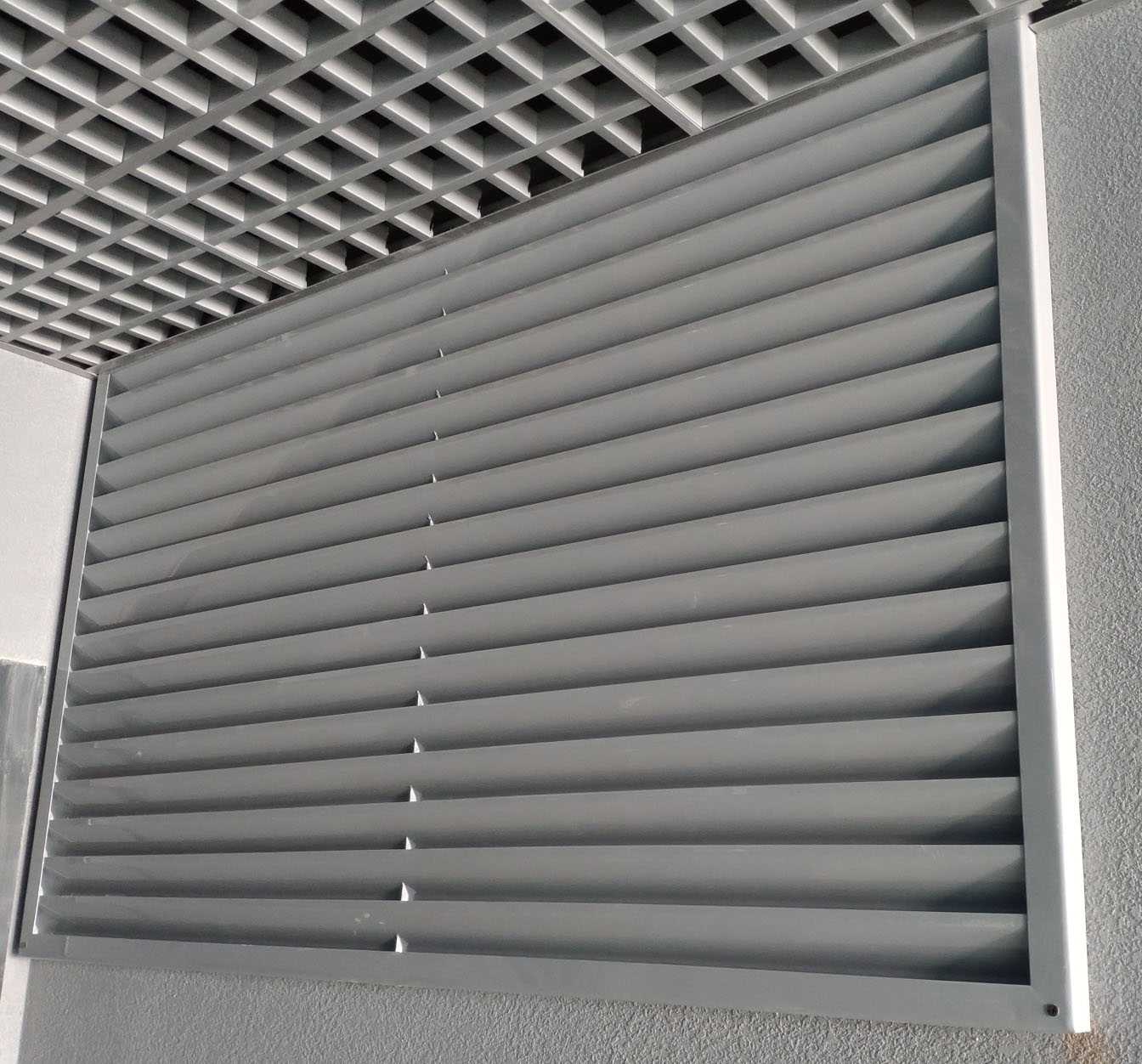

Рис. Для примера: такая решетка имеет живое сечение около 50%

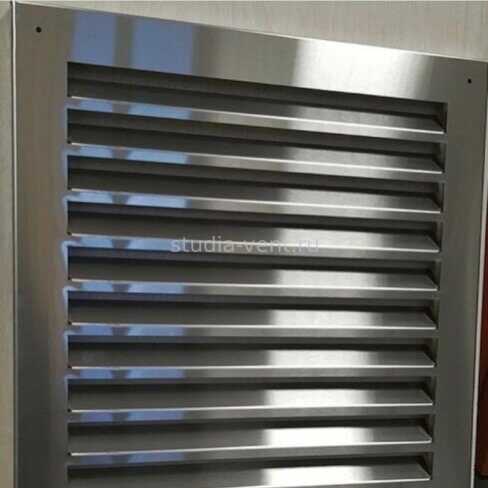

Рис. Живое сечение такой решетки составляет от силы 25%, поэтому ее использовать в противодымной вентиляции нельзя

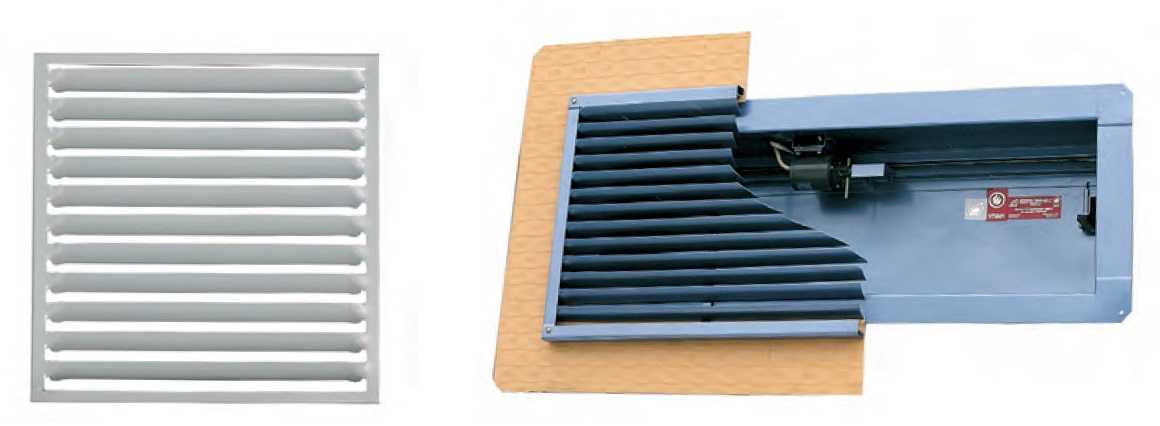

Кстати говоря, никто не запрещает закрыть клапан декоративной воздухопроницаемой панелью любого размера, даже от пола до потолка. Мы не нарушим правил, если сам клапан будет размещен в нижней части коридора.

Рис.: клапан компенсации размещен за декоративной панелью

Думаю, это основное, что нужно знать по решетками и клапанам противодымной вентиляции.

Противодымная защита подземных сооружений, тоннелей и шахт

Особое внимание необходимо уделить требованиям к огнестойкости вентиляторов, применяемых в метрополитенах. Она должна составлять не менее 1 часа при температуре 250ºС

В зарубежных метрополитенах для основного (главного) проветривания тоннелей и станций используется поршневой эффект от движения поездов, и допускается установка облегченных специальных вентиляторов дымоудаления, работа которых активируется автоматически в случае пожара. Таким образом, эти вентиляторы обеспечивают функцию аварийного дымоудаления, после чего подлежат обязательной замене. В метрополитенах стран СНГ функция дымоудаления обычно возлагается на шахтные вентиляторы главного проветривания, обеспечивающие основное проветривание тоннелей и станций. Применение легких вентиляторов дымоудаления в условиях отечественных метрополитенов возможно только в том случае, если главное проветривание обеспечено постоянной работой шахтных вентиляторов. Не допускается использование вентиляторов дымоудаления для главного проветривания тоннелей и станций, поскольку они не рассчитаны на длительную работу и в случае пожара могут моментально выйти из строя.

Сбои в работе данных систем при возникновении пожара приводят к неминуемой гибели людей, находящихся в нём, а также к серьёзным осложнениям в проведении аварийноспасательных работ, связанных с эвакуацией людей и тушением пожара.

Структура обозначения клапанов КЛАД-2(КДМ-2) и КЛАД-3

…

—

…

—

…х…

—

…

—

…

—

…

Наименование клапана: КЛАД-2(КДМ-2);
КЛАД-3

Тип клапана: С — стеновой; К —
канальный

Размеры клапана:

– установочные размеры АхВ, мм, для «стенового»
клапана (А>В);
– внутренние размеры поперечного сечения воздуховода
АхВ, мм дляканального клапана
(А>В).

Условное обозначение привода

ЭМ (220), ЭМ(24) или ЭМ(12) – электромагнитный;
МВЕ(220) или МВЕ(24) – реверсивный привод Белимо
типа BE или BLE; (в скобках указывается напряжение
питания привода В).

Размещение привода

ВН – привод внутри клапана (приводы ЭМ или
МВЕ);
СН – привод снаружи клапана (только для
«канальных» клапанов с реверсивными приводами
МВЕ).

Плоскость установки и
ориентация клапана

Г – горизонтальная (перекрытие,
подвесной потолок и т.п.);
ВГ – вертикальная (стена, перегородка и
т.п.), размер А горизонтален;
ВВ – вертикальная (стена, перегородка и
т.п.), размер А вертикален.

Наличие соединительной коробки с клеммной колодкой: К – да; Н
– нет.

Размещение решеток в подземной стоянке

В части размещения клапанов дымоудаления в стоянках нет дополнительных, кроме указанных выше, требований. Но для клапанов компенсации они есть, и очень существенные.

СП 154.13130.2013 «Встроенные подземные автостоянки. Требования пожарной безопасности»6.3.2 Для возмещения объемов удаляемых продуктов горения в нижние части защищаемых помещений необходимо предусматривать рассредоточенную подачу наружного воздуха: … на уровне не выше 1,2 м от уровня пола защищаемого помещения и со скоростью истечения не более 1,0 м/с.

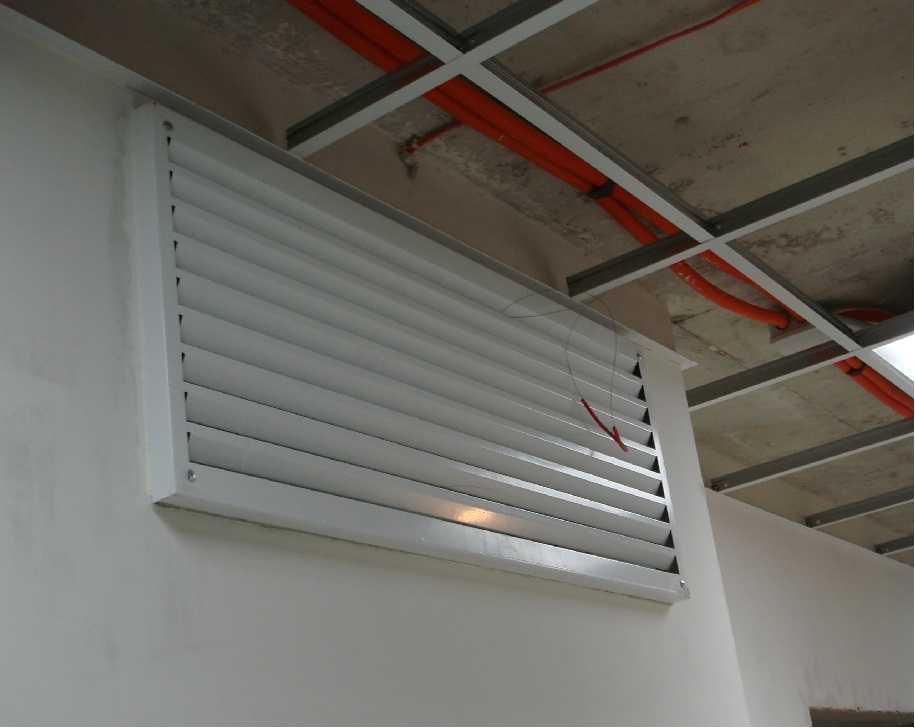

Рис. Размещение решетки (и клапана за ним) в нижней части подземной стоянки

Если в надземной части требуется разместить клапан не выше середины высоты этажа, то в подземной стоянке указана конкретная отметка: 1,2 метра от пола. Ограничение скорости воздуха из решетки в 1,0 м/с необходимо, чтобы снизить возможность перемешивания дыма. Это означает, что решетки компенсации в подземной стоянки становятся габаритными. Особенно сильно это проявляется в рампах, где решетки могут иметь длину в несколько метров. Через СТУ их можно уменьшить, но даже несмотря на это воздухораспределители останутся очень большими.

Рис. Расход воздуха на компенсацию в рампу очень значителен, а значит, при ограничении скорости воздуха 1 м/с, необходимо использовать огромные клапаны. В данном случае, даже несмотря на СТУ проем под них имеет длину почти шесть метров при высоте 1100 мм.

Проблемы с размещением решеток компенсации в стоянках (не только в рампах) вообще очень распространены, что усугубляется хранением автомобилей в два яруса (при использовании «клаусов»).

Полная карта органов власти Свердловской области

Президент России
Государственная дума Федерального Собрания РФ
Портал государственных услуг
Национальный антитеррористический комитет
Полномочный представитель Президента в Северо-Кавказском федеральном округе

Правительство Российской Федерации
Председатель Правительства Российской Федерации
Министерство внутренних дел Российской Федерации (МВД России)
Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий (МЧС России)
Министерство иностранных дел Российской Федерации (МИД России)

Министерство финансов Свердловской области
Министерство образования и молодежной политики Свердловской области
Министерство промышленности и науки Свердловской области
Министерство по управлению государственным имуществом Свердловской области
Министерство социальной политики Свердловской области

Уполномоченные по правам предпринимателей РФ
Уполномоченный по правам ребенка в Свердловской области
Уполномоченный по защите прав предпринимателей в Свердловской области
Счетная палата Свердловской области
Избирательная комиссия Свердловской области

Серов
Кушва
Арамиль
Артемовский
Асбест

Нарушения требований технического регламента при устройстве систем противодымной вентиляции

Противодымную вентиляцию следует предусматривать для предотвращения поражающего воздействия на людей и (или) материальные ценности продуктов горения, распространяющихся во внутреннем объеме здания при возникновении пожара в одном помещении на одном из этажей одного пожарного отсека

Системы приточно-вытяжной противодымной вентиляции зданий (далее — противодымной вентиляции) должны обеспечивать блокирование и (или) ограничение распространения продуктов горения в помещения безопасных зон и по путям эвакуации людей, в том числе с целью создания необходимых условий пожарным подразделениям для выполнения работ по спасанию людей, обнаружению и локализации очага пожара в здании.

В настоящее время подходят к оценке соответствия объекты проектная документация которых разрабатывалась в соответствии с требованиями СП 7.13130.2013 «Отопление вентиляция и кондиционирование. Требования пожарной безопасности». В этом документе появилось требование по устройству компенсационных подпоров воздуха для возмещения объемов удаляемых продуктов горения их помещений, защищаемых вытяжной противодымной вентиляцией. Из-за отсутствия понимания физической сущности процесса, опыта по расчету, проектированию данных систем проектировщиками и застройщиками допускаются нарушения требований данного СП. Компенсационные подпоры выполняются в верхний объем помещения при нормативных требованиях осуществления притока в нижний объем помещений.

Для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, должны быть предусмотрены системы приточной противодымной вентиляции с естественным или механическим побуждением.

При совместном действии систем приточной и вытяжной противодымной вентиляции отрицательный дисбаланс в защищаемом помещении допускается не более 30%. При этом перепад давления на закрытых дверях эвакуационных выходов не должен превышать 150 Па.

Для естественного притока воздуха в защищаемые помещения могут быть выполнены проемы в наружных ограждениях или шахты с клапанами, оснащенными автоматически и дистанционно управляемыми приводами. Проемы должны быть в нижней части защищаемых помещений.

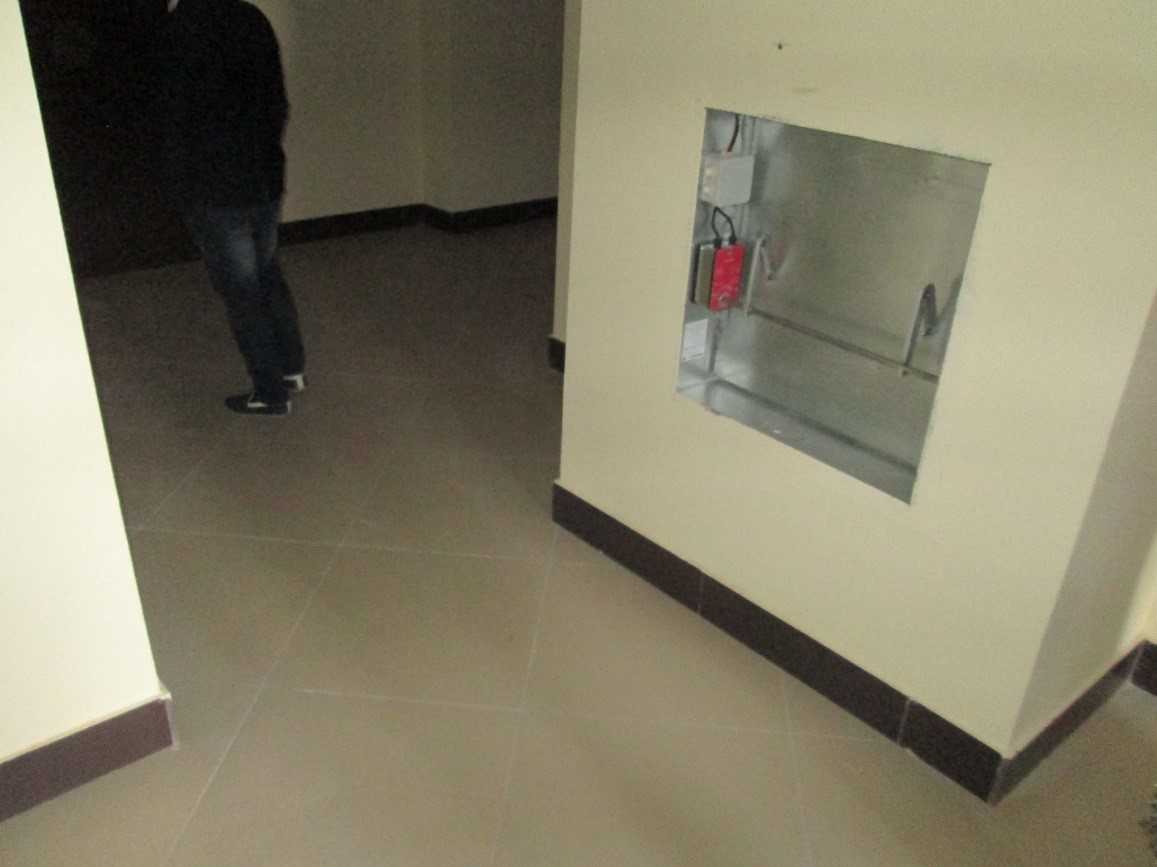

Фото расположения компенсационного подпора (обязательно в нижнюю часть объема)

Также встречаются объекты, на которых застройщики и подрядные организации допускают нарушения при установке дымоприемных устройств систем дымоудаления из поэтажных коридоров, располагая низ клапана дымоудаления ниже верхнего уровня дверных проемов эвакуационных выходов.

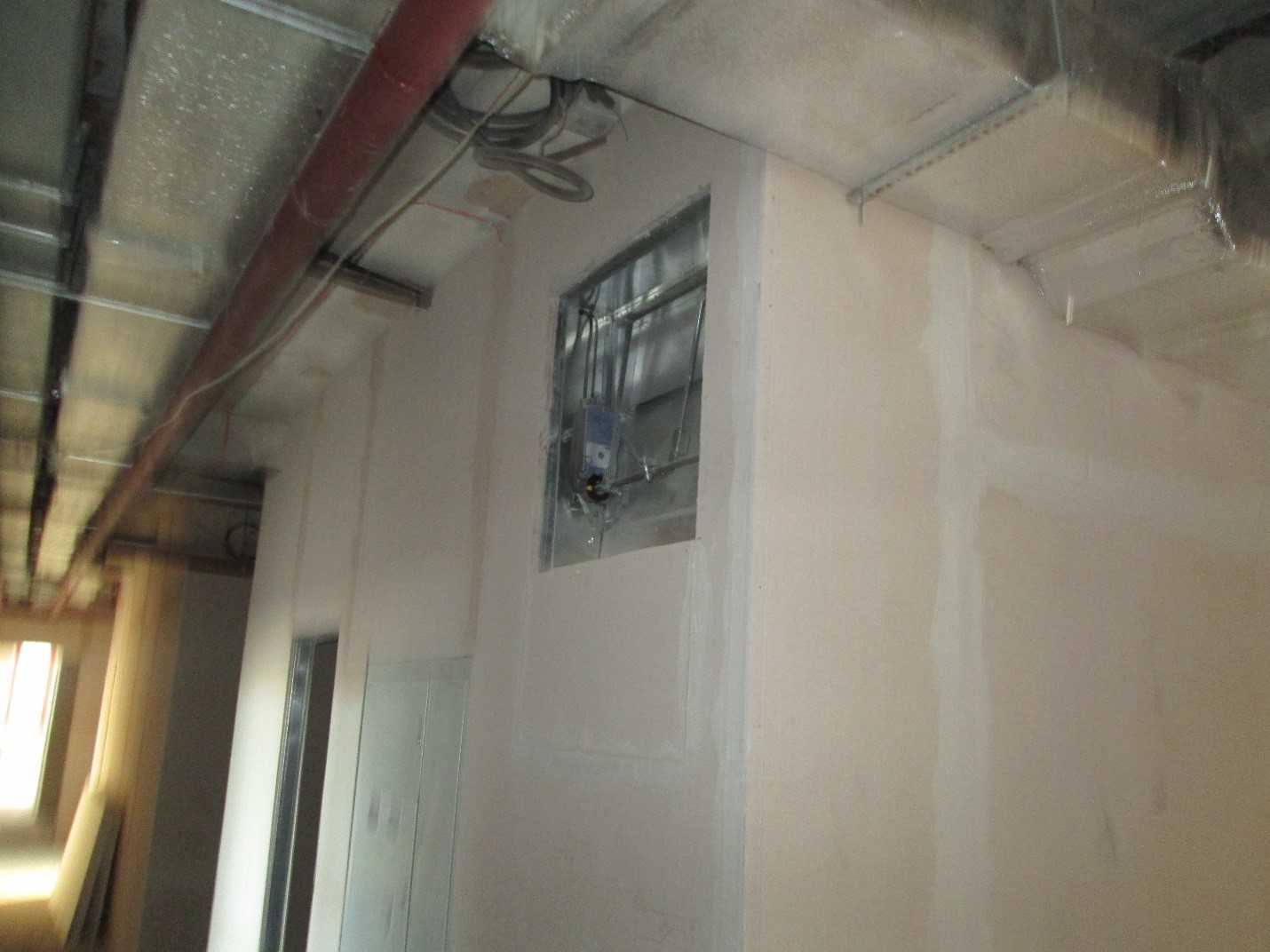

Недопустимое расположение клапана дымоудаления (клапан расположен ниже верхнего уровня дверного проема).

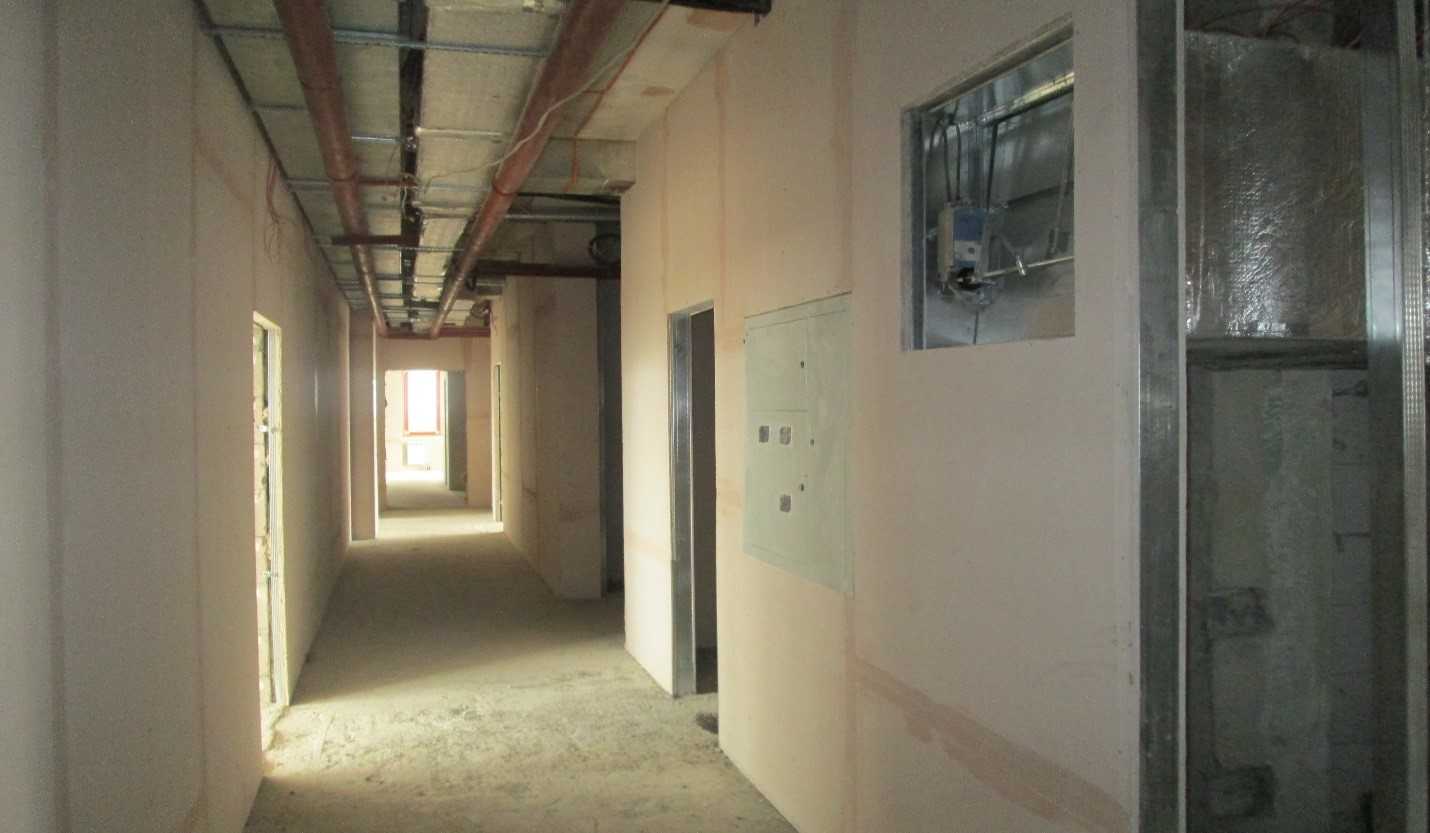

Правильное расположение клапана дымоудаления Низ клапана расположен выше уровня дверного проема.

При удалении продуктов горения из коридоров дымоприемные устройства следует размещать на шахтах под потолком коридора, но не ниже верхнего уровня дверных проемов эвакуационных выходов. Допускается установка дымоприемных устройств на ответвлениях к дымовым шахтам. Длина коридора, приходящаяся на одно дымоприемное устройство, должна составлять:

— не более 45 м при прямолинейной конфигурации коридора;

— не более 30 м при угловой конфигурации коридора;

— не более 20 м при кольцевой (замкнутой) конфигурации коридора.

Вместе с тем информируем застройщиков, что на объектах, проектная документация которых подготовлена и прошла экспертизу до вступления настоящих требований СП 7.13130.2013, следует руководствоваться положениями СП 7.13130.2009 в котором устройство компенсационных подпоров не предусматривалось, а отрицательный баланс воздуха в защищаемых помещениях компенсировался применением клапанов избыточного давления.

Изображения товаров

Скидки

Декоративная решетка РКДМ 800×400 с пониженным аэродинамическим сопротивлением специально разработана для стеновых и канальных клапанов дымоудаления компании ВИНГС-М. Решётка РКДМ может крепится к фланцу дымового клапана и на торцах воздуховодов или к стене при помощи болтового соединения.

Решетки РКДМ 800×400 изготавливаются из металла, стандартно окрашиваются цветом RAL 7040. По запросу возможно изготовление вентиляционных решеток из нержавеющей стали и другого цвета.

Характеристики декоративной решетки противодымной системы марки РКДМ 800×400:
Материал (стандартно) — сталь с цинковым покрытием
Материал под заказ — нержавеющая сталь
Цвет (по умолчанию) — серый цвет по RAL 7040
Цвет под заказ — любой цвет по стандарту RAL
Горизонтальное и вертикальное расположение жалюзи
Совместимость с канальными и стеновыми клапанами ВИНГС-М
Возможность кассетного исполнения

Область применения вентиляционной решётки дымоудаления РКДМ

Вентиляционные решётки РКДМ — декоративные составляющие систем противодымной вентиляции, специализированные изделия, которые соответствуют нормативам пожарной безопасности и обеспечивают необходимые аэродинамические характеристики оборудования. Кроме того, к достоинствам решёток такого типа стоит отнести доступную стоимость и привлекательный внешний вид.

Области применения решётки РКДМ — вентиляционные системы с воздуховодами прямоугольного сечения, обеспечивающие своевременное удаление дыма и других продуктов горения, оборудованные дымовыми клапанами КЛАД-2, КДМ-2, КЛАД-3 или КЛОП. Распространение решёток РКДМ для дымоудаления обусловлена запретом на использование бытовых исполнений декоративных решёток в связи с ухудшением производительности вентиляционного оборудования из-за недостатков в конструкции. В отличие от них, конструкция и размеры декоративных решёток РКДМ спроектированы и изготовлены в строгом соответствии с требуемыми аэродинамическими параметрами систем противодымной вентиляции.

Купить декоративную решётку РКДМ 800×400

Купить решётку дымоудаления РКДМ 800×400 с пониженным сопротивлением в компании «ГРАНДСТРОЙ Инжиниринг». Мы можем предложить металлическую решётку из углеродистой или нержавеющей стали марки РКДМ, жалюзи которой сделаны специально для систем противодымной вентиляции. Заявку можно отправить на почту [email protected] или добавив в корзину. Доставка вентиляционного оборудование осуществляется по Москве, Области, России.

Пример обозначения решётки РКДМ для заказа:
РКДМ-800х400-(Ар)-(RAL 9016):
РКДМ — марка декоративной решётки
800х400 — габаритные размеры 800х400 мм
Ар — жалюзи решетки параллельны стороне Ар
RAL 9016 — цвет окраски
РКДМ-940х540-(Вр)-(RAL 7040) Кас. из 2-х реш. :
РКДМ — марка декоративной решётки
940х540 — габаритные размеры 940х540 мм для установки на стене за пределами фланцев стенового клапана с установочными размерами 800х400 мм
Вр — жалюзи решетки параллельны стороне Вр
RAL 7040 — цвет окраски
Кас. из 2-х реш. — кассета из 2-х решеток РКДМ

Принцип работы противодымной вентиляции

Рис. Совместная работа дымоудаления и компенсации

Противодымная вентиляция необходима только для того, чтобы позволить людям эвакуироваться на первом этапе пожара. Другой задачи нет. Необходимо, насколько это возможно, очистить от дыма пути эвакуации. Это выполняется тремя системами: — Коридоры и большие помещения: система дымоудаления (1) плюс система компенсации (2). — Лестницы, лифтовые шахты, тамбур-шлюзы и пожаробезопасные зоны: системы подпора воздуха (3).

Дымоудаление должно прижимать дым к потолку, чтобы под дымовым слоем можно было пробежать до дверей. Однако вентилятор дымоудаления быстро вытянет воздух из помещения или коридора и начнет «задыхаться», ему не хватит существующего воздуха, поэтому и устанавливается отдельная приточная система – компенсация дымоудаления. Если есть дымоудаление, всегда есть компенсация. Нормативы не допускают использовать одну систему без другой. Системы подпора выполняют другую функцию – они вытесняют дым из лестниц, лифтовых шахт и тамбур-шлюзов. Повышая давление в этих пространствах, системы подпора не позволяют дыму в них проникать. Поэтому, в коридоре работает дымоудаление и компенсация, чтобы уменьшить количество дыма и человек мог увидеть табло «Выход» и добежать до лестницы, а та уже будет свободна от дыма, т.к. подпор создал избыточное давление в лестнице.

Рис. До включения системы дымоудаления

Рис. Видно, как система активно поднимает дым вверх

Толщина противопожарных клапанов

Толщина клапана – это неприятный нюанс, который может испортить весь дизайн мест общего пользования. Установка клапана в стене на ответвлении вертикальной шахты является типовым решением и используется повсеместно в надземной части зданий.

Рис. Здесь клапан в стене выглядит гармонично, поскольку стена имеет толщину 300 мм

Обычно клапан имеет толщину около 200-300 мм, поэтому если стена, в которой он устанавливается, имеет меньшую толщину, клапан будет «торчать» наружу. Поскольку шахта часто имеет размер строго под габариты воздуховода в нем, то «утопить» клапан в шахту невозможно (точнее, так делать неправильно, ведь клапан будет заужать сечение воздуховода).

Рис. Клапан в силу своего размера выступает в помещение

Рис. Если клапан погрузить в шахту, то его корпус перекроет часть сечения шахты, снижая эффективность работы системы

Пассивная система противодымной защиты

Система противодымной защиты – комплекс технических средств для ограничения распространения продуктов горения во внутренних объемах зданий и сооружений и предотвращения блокирования дымом (задымление) путей эвакуации и эвакуационных выходов при возникновении и развитии пожара. В качестве дополнительных функций Системы реализуются следующие: создание необходимых условий для постоянного пребывания персонала, обслуживающего специальное оборудование, в непрерывном цикле работы (командно-диспетчерские пункты аэропортов,

блочные щиты управления АЭС, спецсвязь, радиотелевизионные станции и др.), для боевых действий пожарной охраны по выполнению спасательных работ, обнаружению пострадавших при пожаре и тушению пожара, для снижения опасного воздействия дыма на высокоточное технологическое оборудование и т. п.

В составе оборудования и конструкций Системы применяются вентиляционные каналы (воздуховоды, коллекторы, шахты) с нормируемой плотностью и в исполнении с нормируемыми пределами огнестойкости, вентиляторы дымоудаления специального исполнения, сохраняющие работоспособность при перемещении нагретых газов в течение установленного периода времени, нормально открытые и нормально закрытые противопожарные клапаны (в т. ч. дымовые и огнезадерживающие), дымогазонепроницаемые противопожарные двери и противодымные экраны.

Завеса противопожарная противодымная ППШ «Затвор» предназначена для создания противодымных рассечек при задымлении и распространении пожара, для локализации мест возгорания и создания условий для безопасной эвакуации из зданий и сооружений с массовым пребыванием людей. Может быть использована в системе локального газового пожаротушения. Тактико-технические и эксплуатационные характеристики завесы представлены в табл 2.

Таблица 2. Тактико-технические и эксплуатационные характеристики завесы

ПОКАЗАТЕЛИ	ЗАВЕСА ПРОТИВОПОЖАРНАЯ ПРОТИВОДЫМНАЯ ППШ «Затвор»
Код продукции	48 5480 1001*
Нормативный документ	ППШ.0406.00.00.ПС
Код предприятия-изготовителя	49779348
ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Ширина, мм	согласно проекта
Высота, мм
Диапазон рабочих температур ткани, оС	-50…+300
Виды пуска	рычаг на соленоиде баллона; кнопка ручного пожарного извещателя; сигнал с автоматической станции управления
Напряжение пуска, В	24±2
Пусковой ток, А	0,4…0,6
Усилие ручного пуска, Н	150 (не более)
Тип привода механизма опускания и подъема завесы	пневматический
Давление газа в баллоне привода, кгс/см2	50…120
Срок службы, лет	10

В зданиях учебных заведений, научных и проектных организациях, учреждениях управления высотой 28 метров и выше одна из двух лестничных клеток (или 50 % лестничных клеток при большем их числе) должна быть незадымляемой типа Н1. Расстояние в осях между дверями поэтажных выходов и входов в лестничные клетки типа Н1 должно быть не менее 2,5 м. Входы в незадымляемые лестничные клетки не допускается проектировать через поэтажные лифтовые холлы. Не следует размещать незадымляемые лестничные клетки во внутренних углах наружных стен здания. Остальные лестничные клетки следует проектировать незадымляемыми 2-го или 3-го типа.

Декоративные решётка дымоудаления РКДМ ВИНГС-М

Компания ВИНГС-М имея большой опыт разработки противопожарных и дымовых клапанов, на протяжении многих лет расширяла модельный ряд и совершенствовала производимое вентиляционное оборудование, так появились клапаны КЛОП-2, КЛОП-3, КЛАД-3 различных модификаций. А для решения проблемы потери давления в вентиляционных каналах после установки вентрешётки, была разработана декоративная решётка РКДМ с пониженным сопротивлением, которая устанавливается на клапан дымоудаления (не только фирмы ВИНГС-М), на воздуховод или стену.

Зачем следует применять решётки с пониженным сопротивлением

В противодымной вентиляции, где применяются вентиляторы дымоудаления с вентиляторами подпора воздуха, скорость движения газов в вентиляционной системе может достигать 15-17 м/с. Благодаря высокому давлению и скорости в каналах, происходит быстрое удаление угарного газа из помещения большой площади.

Чтобы скрыть клапаны дымоудаления и проёмы в стене, применяют декоративные вентиляционные решётки, которые придают помещению более эстетический внешний вид, нежели, если бы в нём была «дырка» в стене. Но, применение вентрешётки с высоким сопротивлением приводит к существенному падению давления и скорости в вентканалах, что заметно снижает эффективность системы дымоудаления.

И вот эту проблему решает решётка РКДМ, которая имеет низкое сопротивление, а это значит, что снижение фактического расхода воздуха, при использовании РКДМ, будет меньше, чем у аналогов. А чем меньше сопротивление при движении газов, тем лучше, так как при подборе оборудования для противодымной вентиляции можно сэкономить, потому что, при высоком сопротивлении, придётся покупать более мощные агрегаты.
