Резюме
Как видно стакан является важной составляющей всей конструкции. Во время его установки должны быть соблюдены все рекомендации производителя
Не допускается монтаж основания с явными трещинами или нарушенной герметичностью шва. Следствием этого может стать не только попадание влаги внутрь вентиляционных каналов, но и полное разрушение основания от постоянного воздействия вибраций. Особенно внимательно стоит подойти к модулю электрической части. Если этого не сделать, то поражение может получить каждый, кто будет взаимодействовать с вентиляционными каналами.
Что еще почитать по теме?

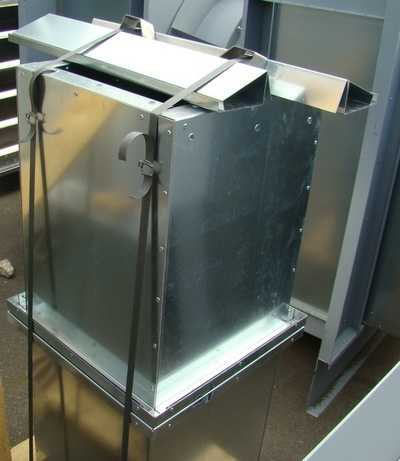

Порядок монтажа
Перед тем как приступить к процедуре монтажа стакана, необходимо внимательно осмотреть узел. Он должен быть лишен каких-либо дефектов и вмятин. Если при неправильной транспортировке стакан был частично деформирован, то изъян можно устранить на месте перед установкой
Проверяются все болтовые соединения, особое внимание необходимо уделить модулям, где проходят электрические провода. Нюансы монтажа конкретного стакана должны быть указаны в технической документации и в проекте системы вентиляции.
Перед установкой стакана производится подготовка основания согласно проекту. Стакан монтируется на основание опорной частью. Место стыка качественно герметизируется. Производится жесткая фиксация с помощью болтов
При этом важно следить за тем, чтобы не было перекоса модуля. Для этого используется несколько магнитных уровней, который позволяют выдержать плоскость
Следующим шагом фиксируется вентилятор. Он закрепляется болтами с двумя гайками. После сборки выполняется заземление всей конструкции. Перед контрольным пуском необходимо осмотреть конструкцию на предмет посторонних предметов внутри, оголенных проводов и других недостатков. С помощью мультиметра делается замер сети питания вентилятора и клапана. Если клапан стакана оборудован приводом, который находится в корпусе с подогревом, тогда проверяется сопротивление греющего кабеля и его подключение к сети питания. После этого можно производить пробный запуск.
Требования к модулям
Все компоненты, которые используются для организации систем дымоудаления должны соответствовать определенным требования, которые обеспечивают не только продолжительный срок службы, но и безопасность для людей. Кроме того, вся система должна работать безотказно. В силу этого можно выделить некоторые нюансы применительно к вентиляторам и стаканам для них:
- жаростойкий материал;
- высокое качество сборки;
- устойчивость к химическим веществам;
- высокая прочность;
- требуемая мощность двигателя вентилятора;
- умеренный шум.
Стаканы для крышных вентиляторов и сами вентиляторы должны изготавливаться из материалов, которые отвечают всем нормам и требованиям. Прекрасным решением для этих целей выступают высоколегированные стали. Обычно на них наносится антикоррозионное покрытие, которое предотвращает коррозионное воздействие
Это важно не только в силу веществ, содержащихся в дыме, но и из-за того, что большую часть времени конструкция открыта для воздействия осадков. Металл также прекрасно подходит в силу других условий эксплуатации, которые подразумевают высокую температуру
Дым редко бывает холодным, поэтому стакан для вентилятора и механизм должен выдерживать от 500 до 900 градусов по Цельсию в зависимости от объекта, на котором производится монтаж системы.
Обратите внимание! Этот показатель обычно указывается в технической документации стакана и вентилятора.
Горение материалов не обходится без различных химикатов, среди которых могут быть и активные вещества. Они способны вступать в реакцию с различными материалами, в особенности с теми, которые используются для стакана и крышного вентилятора. Это означает, что компоненты двигателя должны быть герметично закрыты в корпусе
Кроме того, до монтажа всей системы важно подобрать диаметр стакана, а также мощность самого вентилятора. Ее должно быть достаточно, чтобы в течение часа несколько раз выбрасывать объем воздуха из помещения
Стакан для вентилятора должен обладать достаточной прочностью, чтобы выдерживать вибрации, которые возникают при вращении двигателя.
Совет! При монтаже системы необходимо обеспечить автоматическое включение двигателей от датчиков задымления, а также в ручном режиме, если датчики выйдут из строя.
Кондиционирование/ Холодоснабжение
-
-
- настенные
- мульти сплит
- кассетные
- напольно-потолочные
- канальные
- колонные
- оконные
- мобильные
-
- прецизионные
- центральные
- воздушные конденсаторы и драйкулеры
- руф-топы
- компрессорно-конденсаторные блоки
- мультизональные
- чиллеры и фанкойлы
-
-
-
- Компрессорно-конденсаторные блоки
- Настенные сплит-системы
- Полупромышленные сплит-системы
- Прецизионные кондиционеры
- Чиллеры
-
Промышленные
-
- Бытовые
- мобильные
- Мультисплит-системы
- Полупромышленные
-
Промышленные
-
- Компрессорно-конденсаторные агрегаты
- Крышные кондиционеры (roof-tops)
- Прецизионные кондиционеры ACCURATE
- Профессиональные фанкойлы
- Тепловые насосы
- Чиллеры с водяным охлаждением конденсатора
- ЧИЛЛЕРЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ КОНДЕНСАТОРА
- Чиллеры с выносным конденсатором
-
- Компрессорно конденсаторные блоки
- Кондиционеры прецизионные
- Крышные кондиционеры
- Парокомпрессионные чиллеры
-
- канальный тип
- кассетный тип
- компрессорно-конденсаторные блоки
- крышные кондиционеры
- мульти сплит
- мультизональные VRV
- напольный тип
- настенный тип
- подпотолочный тип
- универсальный тип
- центральные кондиционеры
- чиллеры и фанкойлы
-
- мобильные
- мульти сплит
- Напольные кондиционеры
- Настенные кондиционеры
- Полупромышленные
-
мобильные
-
- Канальные кондиционеры
- Компрессорно-конденсаторные агрегаты
- Крышные кондиционеры
- Фэнкойлы
- Фэнкойлы большой мощности
- Центральные кондиционеры
- Чиллеры
-
- Канальные
- Кассетные
- мульти-сплит
- Напольно-потолочные
- Напольные
- Настенно-потолочные
- Настенные
-
- Бытовые кондиционеры
- Полупромышленные
-
- кассетный тип
- Мультизональные системы серии J
- Мультизональные системы серии V II
- Мультисплит-системы серии Flexible Multi
- Сплит-системы бытового назначения
- Сплит-системы коммерческого назначения
-
- бытовые кондиционеры
- Мультизональная система DV-max
- Мультизональная система DV-max D4
- полупромышленные кондиционеры
-
- Канальные сплит-системы
- Колонные сплит-системы
- Мобильные
- Морские кондиционеры
- Мультизональные системы
- Мультисплит-системы
- настенные сплит-системы
- Оконные
- Серия U-match
-
- Прецизионные кондиционеры
- Телекоммуникации
- Чиллеры
-
Сплит системы
-
- Бытовые
- Полупромышленные
-
Чиллеры
-
- Бытовые
- КОМПРЕССОРНО-КОНДЕНСАТОРНЫЕ БЛОКИ (made in USA) Серия TSA
- Полупромышленные
-
- канальные
- кассетные
- колонные
- мультизональные
- напольно-потолочные
- настенные
-
- Водоохлаждающие машины
- Кондиционеры для объектов телекоммуникаций
- Прецизионные шкафные кондиционеры
-
- Агрегатированные кондиционеры
- Мультизональные системы
- Руфтопы
- Сплит-кондиционеры
- Фанкойлы
- Центральные кондиционеры
- Чиллеры с водяным конденсатором
- Чиллеры с воздушным конденсатором
-
- Бытовые
- Мультисплит-системы
- Полупромышленные
-
- set
- Бытовая серия
- Бытовые мультисистемы
- Полупромышленная серия
-
- бытовые сплит-системы
- мини-VRF
- мульти сплит
- мультизональные
- полупромышленные
-
- канальные
- кассетные
- мульти сплит
- напольно-потолочные
- настенные кондиционеры
-
- Бесконденсаторные чиллеры
- Компрессорно-конденсаторные блоки
- Фанкойлы
- Чиллеры
- Чиллеры и тепловые насосы
-
Фанкойлы
-
Бытовые
-
- Прецизионные кондиционеры
- Чиллеры
-
- Консольные
- Мульти сплит-системы
- Мультизональные
- настенные сплит-системы
- Полупромышленные Digital Inverter
- Полупромышленные кондиционеры Digital Inverter
-
- Выносные конденсаторы
- Канальные кондиционеры
- Кассетные кондиционеры
- Компрессорно конденсаторные блоки
- Крышные кондиционеры
- Модульные центральные кондиционеры
- Напольные и потолочные кондиционеры
- Парокомпрессионные чиллеры
- Прецизионные кондиционеры
-
- Прецизионные кондиционеры
- Фанкойлы
- Чиллеры
-
- Компрессорно-конденсаторные блоки
- Мини-центральные кондиционеры
- Руфтопы
- Фанкойлы
- Центральные кондиционеры
- Чиллеры и тепловые насосы
-
- Канальные сплит-системы
- Кассетные сплит-системы
- Компрессорно-конденсаторные блоки
- Напольно-потолочные сплит-системы
- Настенные сплит-системы
- Прецизионные кондиционеры
- Промышленные чиллеры
- Румтопы
- Руфтопы
- Чиллеры и тепловые насосы
-
- Бытовые
- Мобильные
- Полупромышленные
-
-
-
- квартира
- коттедж
- офис
- аптека
- магазин
- склад
- автотехцентр
- чистая комната
- бассейн
- серверная
- конференц-зал
- общепит/ресторан
- мини-отель
- спорт-зал/фитнес-центр
-
КРУПНЫЕ
- жилой комплекс/дом
- офисно-административное здание/бизнес-центр
- торговый комплекс
- складской комплекс
- банк
- гостиница
- автосалон
- спортивно-оздоровительные учреждения
- культурно-развлекательные комплексы
- производство
- медицинские учреждения
- ЦОД (центр обработки даных)/Дата-центр
-

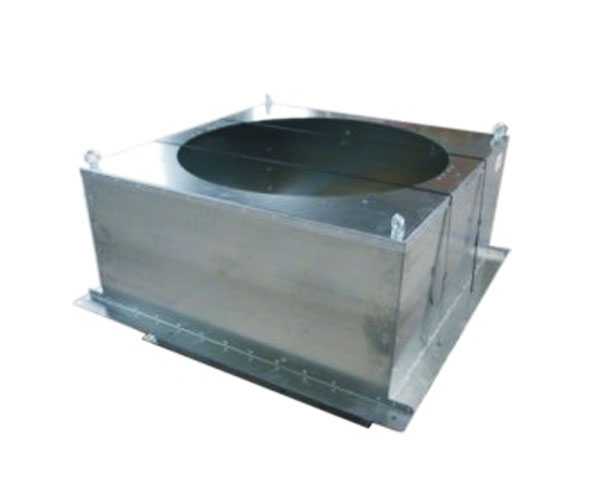

Стаканы монтажные
Для облегчения монтажа крышных вентиляторов применяют специальную конструкцию утепленного монтажного стакана, применяемого на любом типе кровли.

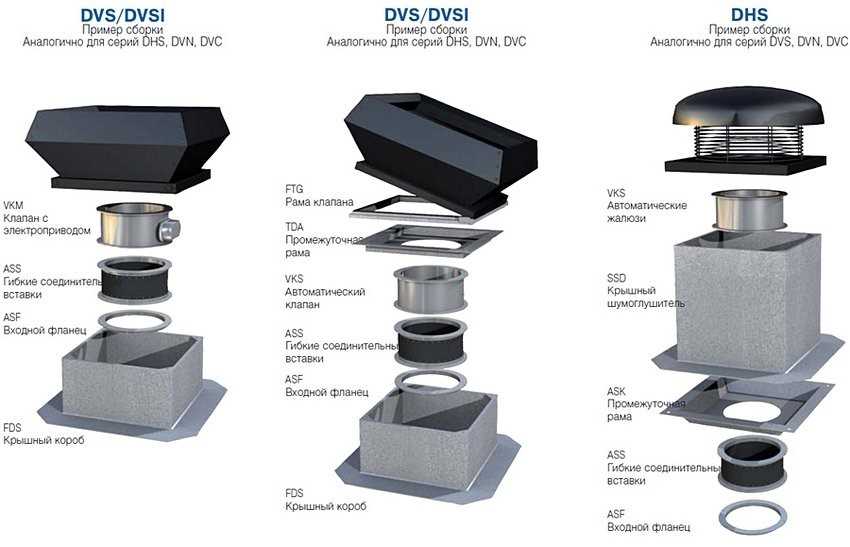

Конструкция монтажного стакана представляет собой сборную конструкцию, состоящую из сварной рамы, внутри которой расположены воздуховод квадратного сечения и клапан (при необходимости). Боковые стороны рамы закрыты панелями, а между ними и воздуховодом находится термошумоизоляционный материал. Снаружи рамы по контуру выполнены опоры швеллерного сечения для установки системы на несущую часть кровли. Сверху на раме имеется фланец с квадратным отверстием в центре и четырьмя отверстиями по квадрату, совпадающими с присоединительными отверстиями у вентиляторов. Стаканы комплектуются переходным фланцем с круглого на квадратное сечение.
В нижней части воздуховод выходит за габариты рамы в подкровельное пространство и к его фланцу снизу могут быть присоединены поддон или ответная часть воздуховода.
Для предотвращения неконтролируемого опока тепла и образования конденсата, стакан может комплектоваться приводным утепленным клапаном, расположенным в верхней (компановка 1) или нижней (компановка 2) части стакана в зависимости от места обслуживания привода клапана (с кровли или из помещения).
На внешней стороне клапана устанавливается электропривод, работающий по схеме «открыто-закрыто» (ВЕ-2З0 фирмы «Belimo»)или с пружинным возвратом (ВF-2З0 фирмы «Belimo»).
В случаях, когда проблема неконтролируемого опока тепла из обслуживаемого вентилятором помещения не актуальна, существует вариант стакана с обратным клапаном двустворчатого типа (компановка 3). Обратный клапан располагается в центральной части воздуховода и предназначен для предотвращения перетока воздуха через систему при отключенном вентиляторе.
При отсутствии необходимости в комплектации стакана каким-либо клапаном (компановка 4) он заменяется соответствующим ему по размерам участком воздуховода (вставкой).
Для снижения аэродинамического шума воздушного потока от работы крышного вентилятора разработана специальная конструкция стакана с дополнительными элементами шумоглушения (компановки 5 и 6).
Для установки крышного вентилятора на кровле с уклоном предусмотрено исполнение стакана в любой из описанных выше компановок.
Требования безопасности
При выполнении монтажных работ необходимо придерживаться определенных правил безопасности. Одной из них является необходимость в специальных навыках во время установки
Мастер должен придерживаться всех мер предосторожности во время проведения установки. Если во время обслуживания и ремонта основания возникает необходимость в том, чтобы включить вентилятор, то мастер должен быть предупрежден и остановлены все работы
Все, кто задействован в процессе обслуживания должны быть оповещены о пуске. Продолжить осмотр основания и его обслуживание допускается только после полной остановки и обесточивания вентилятора.
Так как стакан выполнен из металла, то способен накапливать статическое электричество. В силу этого выполняется заземление основания и вентилятора. Стакан устанавливается без зазоров по швам. В него не должны попадать посторонние предметы. Если это случится, тогда могут быть легко повреждены лопасти. Во время проведения процесса обслуживания стакана оператор должен использовать средства индивидуальной защиты в виде диэлектрических перчаток, а также инструментов с диэлектрическими рукоятками. Все элементы вращающегося механизма, который монтируется на стакан должны быть закрыты решетками.
Противопожарное вентиляционное оборудование
—Радиальные вентиляторы дымоудаления и подпора
Вентиляторы радиальные дымоудаления ВРАН-ДУ/ДУВ
Вентиляторы радиальные подпора ВРАН-ПД
Вентиляторы радиальные дымоудаления ВРАВ-ДУ
Вентиляторы радиальные подпора ВРАВ-ПД
Вентиляторы радиальные дымоудаления ВНР-ДУ/ДУВ
—Осевые вентиляторы дымоудаления и подпора Осевые
вентиляторы дымоудаления ВОД-ДУ
Осевые вентиляторы дымоудаления ОСА-ДУВ
Осевые вентиляторы ОСА 201
Осевые вентиляторы ОСА 400
Осевые вентиляторы ОСА 420
Осевые вентиляторы ОСА 501
Осевые вентиляторы ОСА 510
—Крышные вентиляторы дымоудаления и подпора Крышные
вентиляторы дымоудаления КРОС-ДУ/ДУВ
Крышные вентиляторы дымоудаления УКРОС-ДУ/ДУВ
Крышные вентиляторы дымоудаления КРОВ-ДУ/ДУВ
Крышные вентиляторы дымоудаления УКРОВ-ДУ/ДУВ
Вентиляторы крышные приточные ВКОП 0
Вентиляторы крышные приточные ВКОП 1
Вентиляторы крышные приточные ВКОП 2
—Дополнительная комплектация для вентиляторов
дымоудаления и подпора Термо-шумоизолированный корпус
ТШК
Вставки гибкие термостойкие ВГТ
Фланцы обратные ФОН/ФОВ
Входной коллектор
Виброизоляторы
Защита от осадков ДЕФЛЕКТОР
Защита от осадков ЗОНТ
Переходник плоский ПЕП-ОСА
Переходник крышный ПЕК-ОСА
Переходник тороидальный ПЕТ-ОСА
Прмой участок воздуховода ПУВ-ОСА
Фланец ответный ФОТ-ОСА
Входной коллектор ВКО-ОСА
Монтажная опора МОП/МОБ-ОСА
Сетка защитная СЕМ/СЕБ-ОСА
Поддон
Электронные приводные устройства
Канал термостойкий кабельный КТК
—Монтажный стакан дымоудаления СТАМ Стаканы
монтажные облегченные серии СТАМ 100
Стаканы монтажные дымоудаления серии СТАМ 400
Стаканы монтажные «спаренные» дымоудаления серии СТАМ
500
—Клапаны противопожарные ( в т.ч. для АЭС) Клапан
противопожарный универсальный КПУ-1Н
Клапан противопожарный универсальный КПУ-2Н
Клапан противопожарный универсальный КПУ-3
Клапан противопожарный дымовой КПД-4
Клапан противопожарный дымовой ГЕРМИК-ДУ -Дымовые люки
Габаритные и присоединительные размеры монтажного стакана
| Номер стакана | Номер вентилятора | A | B | C | H | L | d | Масса, кг/компановка | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||
| 1 | 4 | 450 | 775 | 555 | 700 | 495 | М10 | 48 | 55 | 45 | 40 | 60 | 55 |
| 2 | 5 | 535 | 845 | 625 | 700 | 565 | М10 | 57 | 65 | 55 | 50 | 95 | 80 |
| 3 | 6,3 | 750 | 1095 | 895 | 700 | 835 | М10 | 75 | 85 | 70 | 65 | 120 | 100 |
| 4 | 8 | 1050 | 1505 | 1205 | 700 | 1145 | М12 | 115 | 130 | 110 | 105 | 175 | 150 |
| 5 | 10 | 1596 | 2065 | 1765 | 700 | 1705 | М12 | 125 | 150 | 120 | 115 | 245 | 210 |
| 6 | 12,5 | 1744 | 2290 | 1970 | 700 | 1910 | М16 | 145 | 170 | 135 | 130 | 270 | 230 |
Пример обозначения: стакан монтажный СМ-2-2-BF-230-0
BF-230 — тип привода клапана (BF-230 — с возвратной пружиной; ВЕ-230 — «открыто-закрыто»; BF-230-У — с возвратной пружиной утепленный; ВЕ-230-У — «открыто-закрыто» утепленный; 0- без привода);
Типы монтажных стаканов
Монтажный стакан для вентиляторов ВКМ
Стаканы СТм-Ш-ВКМ предназначены для установки крышных вентиляторов ВКМ.
СТм-Ш-ВКМ- предназначен для эффективного погашения шума возникающего при работе крышного вентилятора.
СТм-Ш-ВКМ применяются в стационарных системах вытяжной вентиляции. СТм-Ш-ВКМ оснащены окантовкой 200 мм (основанием), предназначенной для установки и закрепления на плоской кровли.
Монтажный стакан для вентиляторов ВКР
Стаканы СТс общего назначения обеспечивают установку крышных вентиляторов ВКР общего назначения на кровле зданий.
Стакан имеет присоединительные фланцы с монтажными отверстиями для крепления крышных вентиляторов. Конструкция стаканов создает высокую жесткость конструкции.Детали стакана могут быть выполнены из окрашенной, оцинкованной или нержавеющей стали. Для недопущения неконтролируемого оттока тепла и возникновения конденсата, стакан может комплектоваться клапаном, располагающимся в нижней части воздуховода.
Монтажный стакан СТАМ
Монтажный стакан СТАМ используется как узел прохода через кровлю и предназначен для удобного монтажа вентиляторов вентиляционных систем.
Стакан служит для облегченного и надежного монтажа вентиляторов на кровле здания общепромышленных систем и дымоудаления. Конструкции монтажных стаканов рассчитаны для установки на любой типе кровли. Изготавливают четырех исполнений: Коррозионностойкие стакан (К1);Коррозионностойкие взрывозащищенные стакан (ВК1); Взрывозащищенные стакан В; Общепромышленные стакан (Н);
Источник
Устройства воздухорегулирующие и обратные клапаны
-Устройства воздухорегулирующие специального
назначения Клапан утепленный ГЕРМИК-Т
Утеплённый тамбурный клапан ГЕРМИКx2
Клапан повышенной плотности КЕДР
Клапан воздушный сейсмостойкий НЕРПА
Клапан обратный сейсмостойкий НЕРПА-КО
Клапан избыточного давления КИД -Стаканы монтажные
крышных вентиляторов СТАМ
-Защита от осадков ДЕФЛЕКТОР
-Защита от осадков ЗОНТ
—Антивандальные жалюзи и сетка Решетка
антивандальная жалюзийная
Сетка антивандальная
—Декоративные алюминиевые решетки Решетка
декоративная Р25
Решетка декоративная Р50
Решетка декоративная Р100
—Вставки гибкие Вставки гибкие ВГ
Вставки гибкие морозостойкие ВГМ
Вставки гибкие термостойкие ВГТ -Соединитель мягкий СОМ
СТАКАНЫ МОНТАЖНЫЕ СТАМ
Стаканы монтажные производства компании ВЕЗА СТАМ предназначены для монтажа крышных вентиляторов •ВКОП •ОСА •КРОС •КРОВ. Выпускаются на протяжении 20 лет и имеют широкую номенклатуру для разных применений:

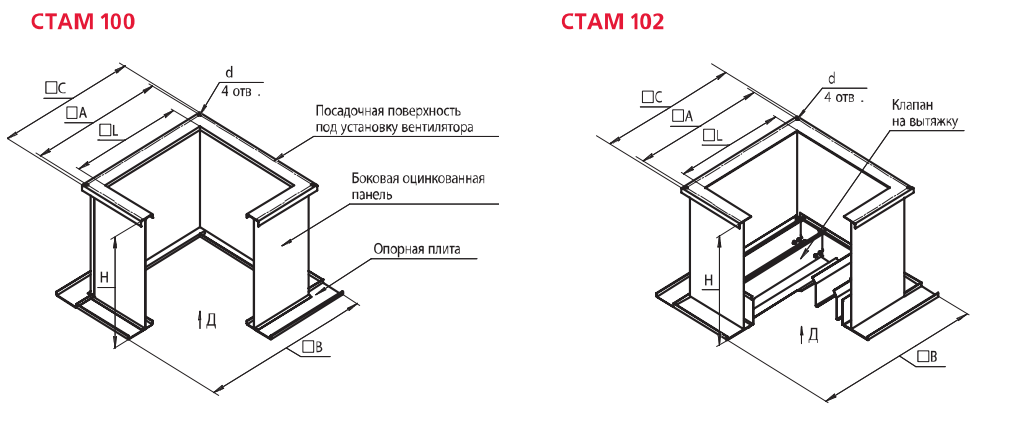

- СТАМ-100 — самая простая и бюджетная серия, без теплоизоляции стенок (100 — без клапана, 102 — обр. клапан на вытяжку, 103 — клапан на приток, 110,112,113 — с уклоном)
- СТАМ-200 — серия с теплоизоляцией стенок (200 — без клапана, 202 с обр.клапаном на вытяжку, 203 — на приток, 210,212,213 — соотв. для кровли с уклоном, макс уклон 1:2)
- СТАМ-211 — серия со встроенным клапаном ГЕРМИК-П, с приводом
- СТАМ-310 — легкая серия для вентиляторов КРОМ, (360 — с пластинами шумоглушения), все стаканы с регулируемыми боковыми опорами, макс.уклон 1:2
- СТАМ-400 — серия для вентиляторов ДУ (400, 402 с обр.клапаном на вытяжку, 410,412 — для кровли с уклоном соотв., 401/411 — с клапанами ГЕРМИК-ДУ. 404/405/414/415 с встроенным клапаном ПРОК) высота 1000 мм
- СТАМ-500 — серия для спаренных вентиляторов (500, 502 — с обр.клапаном на вытяжку, 503 с клапаном на приток)
- СТАМ-610 — серия со звукопоглощающими стенками (шумоглушением)
- СТАМ-700 — серия для севера со встроенным клапаном ГЕРМИК-С (варианты 700, 710 -для кровли с уклоном, высота 1000мм)
- Н – общепромышленное
- К1 — коррозионностойкое
Каталог крышные вентиляторы 2014, с.55
Оборудование для канальной вентиляции
-Системы канальной вентиляции для круглых каналов
Вентиляторы канальные для круглых каналов Канал-ВЕНТ
Вентиляторы канальные для круглых каналов Канал-ВЕНТ-ЕС
Клапаны универсальные воздушные Канал-ДКК
Воздухонагреватели канальные водяные для круглых каналов
Канал-КВН-К
Воздухонагреватели канальные электрические для круглых
каналов Канал-ЭКВ-К
Фильтры канальные для крыглых каналов Канал-ФКК
Шумоглушители канальные трубчатые для круглых каналов
Канал-ГКК
Клапаны обратные для круглых каналов Канал-КВ
Клапаны обратные для круглых каналов Канал-КОЛ-К
-Вентиляторы крышные радиальные малой высоты КРОМ
-Системы и элементы автоматического управления Шкаф
канальный системы автоматического управления Канал-САУ
Водосмесительные узлы УВС
Регулятор оборотов электронный типа PROPELLER-01
Регулятор оборотов трансформаторный типа RTS4
-Холодильное оборудование Автономные кондиционеры АК
Блоки воздухоохладителя компрессорно-испарительные ВКИ
Моноблочные агрегаты компрессорно-конденсаторные МАКК
Моноблочные агрегаты ресиверно-компрессорные МАРК
Компрессорно-ресиверные агрегаты блочные КРАБ
Монтажные стаканы СТАМ

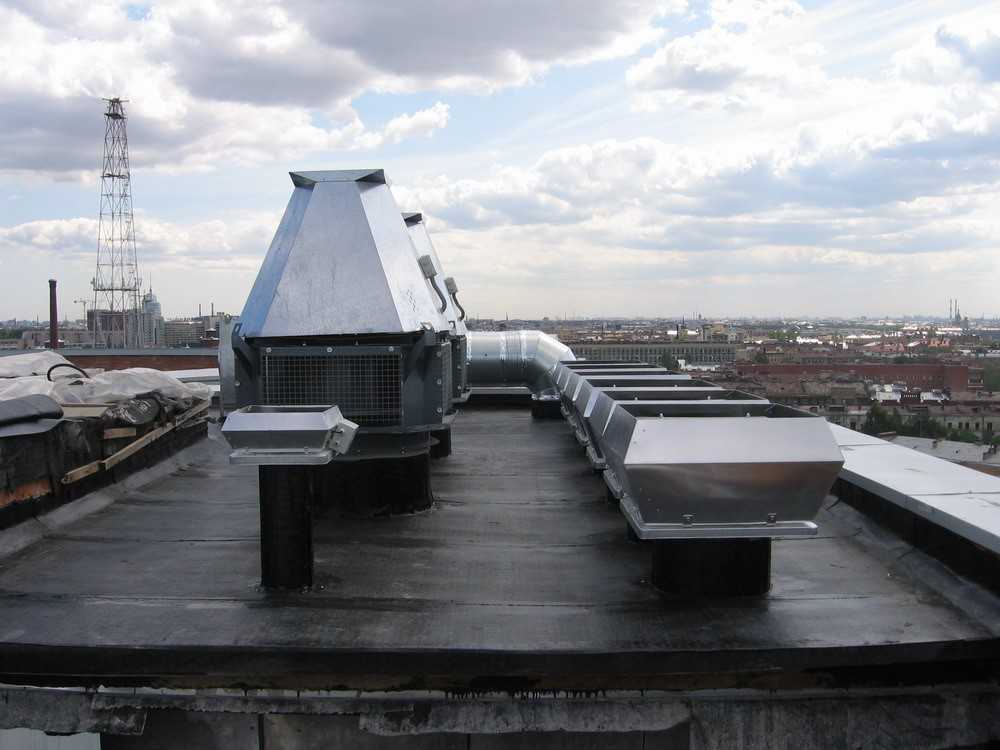

Стакан СТАМ для крышных вентиляторов обеспечивает эффективный монтаж вентиляционных систем с выносом оборудования на крышу. Удачная конструкция обеспечила надежное решение, крыши многих зданий Москвы и других регионов оборудованы стаканами СТАМ с установленными на них вентиляционными устройствами.
Модельный ряд стаканов СТАМ и их особенности
Базовое решение для бюджетных вентиляционных систем.
Ходовой вариант общепромышленного исполнения, имеет тепловую защиту.
Специализированные стаканы для установки вентиляторов дымоудаления на крышах.
Практическое решение для «сдвоенных» вентиляторов и их эргономичного размещения.
Обеспечивает повышение эксплуатационных характеристик за счет наличия глушителя.
Особое решение для сурового холодного климата
Преимущества конструкции монтажного стакана СТАМ для крышных вентиляторов
Ключевым преимуществом решения является универсальность и существенное ускорение, а также упрощение монтажа. Обеспечивая рациональное и простое присоединение воздуховода к вентилятору, СТАМ позволяют быстро оборудовать крышу необходимым оборудованием.
Кроме того, СТАМ дает следующие преимущества:
- надежная оцинкованная сталь обеспечивает долговечность;
- продуманная конструкция устойчива к ветрам и осадкам;
- эффективная теплоизоляция обеспечивает энергоэффективность решений;
- широкий выбор конструкций и типоразмеров позволяет подобрать оптимальный СТАМ для каждого объекта.
Применяя СТАМ, вы обеспечиваете надежный и качественный монтаж вентиляционного оборудования.
Конструкционные характеристики стакана СТАМ
Конструкция состоит из нескольких деталей:
- сварная рама;
- воздуховод квадратного сечения;
- клапан.
Последний устанавливать не обязательно, но с ним функциональность повышается, так как осуществляется контроль оттока тепла и образования конденсата. Есть специальные опоры швеллерного сечения, которые предназначены для установки непосредственно на крышу. А сверху стам ду расположен фланец. Он имеет квадратное отверстие в центре и четыре по периметру рамы, которые совпадают с присоединительными проемами вентилятора. Все детали оцинкованы либо выполнены из нержавеющей стали.
Разновидности монтажных стаканов для вентилятора
Производитель разработал семь типоразмеров данного агрегата: 50, 57, 84, 93, 110, 115, 137. Также идет разделение по назначению на общепромышленные, коррозионно-устойчивые, взрывозащищенные и коррозионно-устойчивые взрывозащищенные. Данная классификация соответствует видам КРОВ и КРОС. В 2012 году были разработаны новые модели разного назначения.
Особенности нового модельного ряда:
- СТАМ 100 — самый простой вариант, в котором отсутствуют термоизоляционные стенки.
- СТАМ 200 — используется для общепромышленных вентиляторов с термоизоляцией.
- СТАМ 310 — предназначен для вентиляторов КРОМ и отличается легкостью конструкции.
- СТАМ 400 — разработан именно для дымоудаляющих систем.
- СТАМ 500 — используется для «спаренных» крышных вентиляторов.
- СТАМ 610 — имеет встроенный глушитель и предназначен для общеобменных вентиляторов.
- СТАМ 700 — предназначен для монтажа в очень холодных регионах.

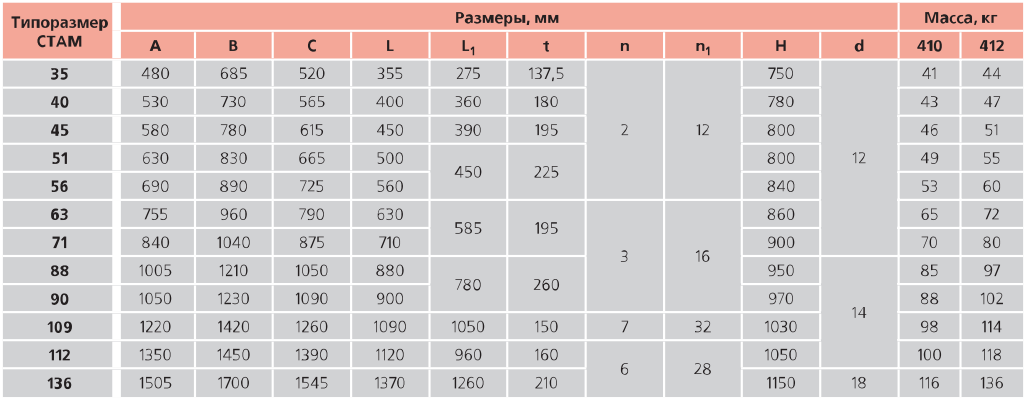

Технические характеристики стакана СТАМ:
При наличии клапана коэффициент теплопроводимости составляет около 2,6 Вт/м²·К. Масса агрегата варьирует от 30 до 210 кг в зависимости от типоразмера. В стакан может встраиваться электропривод, который находится в специальном герметичном кожухе. Это позволяет защитить его от низких температур. В него, в свою очередь, встроен саморегулирующийся нагревательный кабель. Необходимо соблюдать требования пожаробезопасности и устанавливать агрегат на расстоянии не менее 2 метров от места выброса дыма.
