Принцип работы системы
Принцип функционирования системы охлаждения двигателя (и бензинового, и дизельного) весьма прост и основан на целенаправленной циркуляции охлаждающей жидкости. Охлаждающая жидкость, забирая тепло у деталей двигателя (в рубашках охлаждения), под воздействием давления, создаваемого водяным насосом, начинает циркулировать по системе, осуществляя теплообмен.
Первоначально движение жидкости осуществляется при закрытом термостате по малому кругу, то есть без работы радиатора. Это делается для того, чтобы убыстрить процесс прогрева двигателя и доведения его до рабочей температуры. После возврата жидкости в рубашки охлаждения процесс циркуляции продолжается.
В том случае, когда температура достигает высоких показателей (в пределах 100 градусов), открывается термостат, и охлаждающая жидкость начинает двигаться по большому кругу, заходя в радиатор. Это сразу же остужает двигатель, ибо в систему охлаждения поступает жидкость, ранее не использовавшаяся (находившаяся в радиаторе). Сам радиатор охлаждается потоком атмосферного воздуха.
При необходимости (например, в холодное время года) охлаждающая жидкость через открытый кран отопителя заходит в «печку», где с помощью радиатора, с одной стороны, дополнительно остывает, отдавая избыточное тепло, а с другой, — обогревает воздух в салоне автомобиля.
Функции и виды системы
Основное назначение системы охлаждения и бензинового, и дизельного ДВС сводится к принудительному отводу тепла от деталей двигателя, которые нагреваются в процессе его работы, и поддержанию его рабочего температурного режима.
Помимо данной функции, система охлаждения автомобиля выполняет и ряд иных сопутствующих задач:
- ускорение прогрева двигателя до рабочей температуры;
- нагрев воздуха для отопления салона;
- охлаждение системы смазки ДВС;
- охлаждение выхлопных газов (при применении рециркуляции);
- охлаждение воздуха (при турбонаддуве);
- охлаждение смазки в коробке передач (при АКПП).
В зависимости от принципа действия и способа функционирования принято различать следующие системы охлаждения:
- жидкостную (основанную на отводе тепла потоком жидкости);
- воздушную (базирующуюся на охлаждении воздушным потоком);
- комбинированную (сочетающую в себе принцип действия жидкостной и воздушной систем).
Структура системы
Подавляющее большинство ДВС имеют жидкостную систему охлаждения (закрытого типа), использующую принцип принудительной циркуляции. Именно она, с одной стороны, способно обеспечить максимально эффективное охлаждение, а с другой, — является более эргономичным и комфортным способом отвода избыточного тепла от двигателя.
- радиатора с вентилятором (электрическим, механическим или гидравлическим);
- радиатора отопителя («печки») с электрическим вентилятором;
- рубашек охлаждения блока цилиндров и головки блока;
- термостата;
- циркуляционного (водяного) насоса («помпы»);
- расширительного бачка;
- крана радиатора «печки»;
- соединительных патрубков и шлангов.
Основы эксплуатации и обслуживания системы
Контроль за состоянием системы охлаждения – это необходимое условие комфортного движения на транспортном средстве. Несмотря на то, что неисправности указанной системы не запрещают эксплуатации автомобиля, водитель должен понимать опасность перспективы выхода ее из строя. Перегрев двигателя, более чем возможный в теплое время года, и недостаточный обогрев салона автомобиля в зимнюю пору приводит к необходимости ремонта, порой весьма дорогостоящего.
Соблюдение элементарных правил эксплуатации системы охлаждения двигателя позволит избежать, вовремя предупредить или минимизировать воздействие неисправностей на нормальную работу автомобиля.
Постоянный контроль уровня охлаждающей жидкости

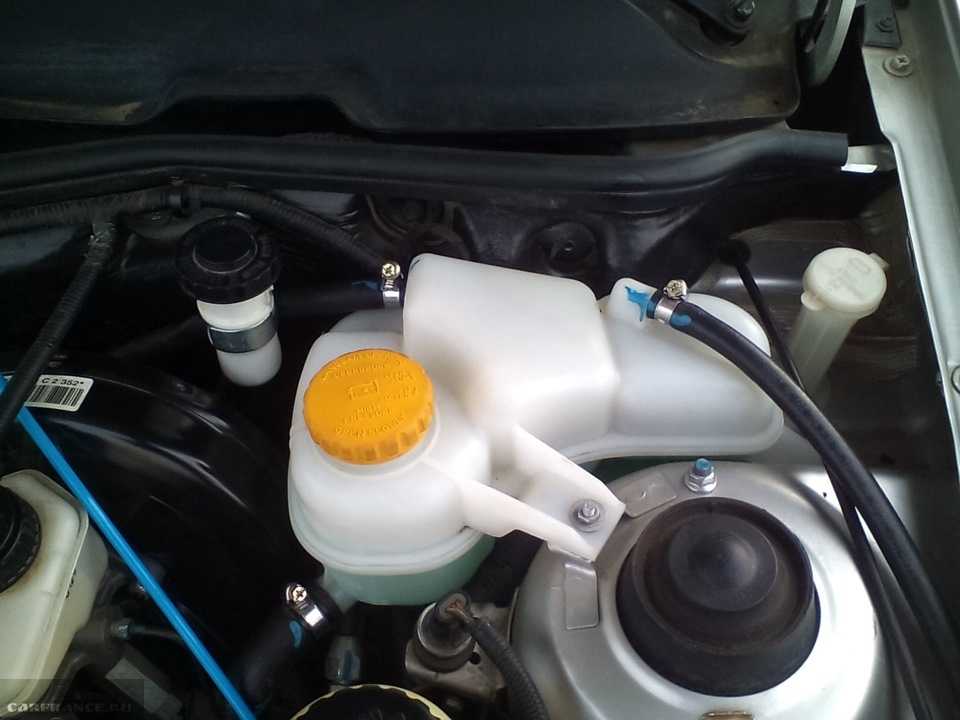

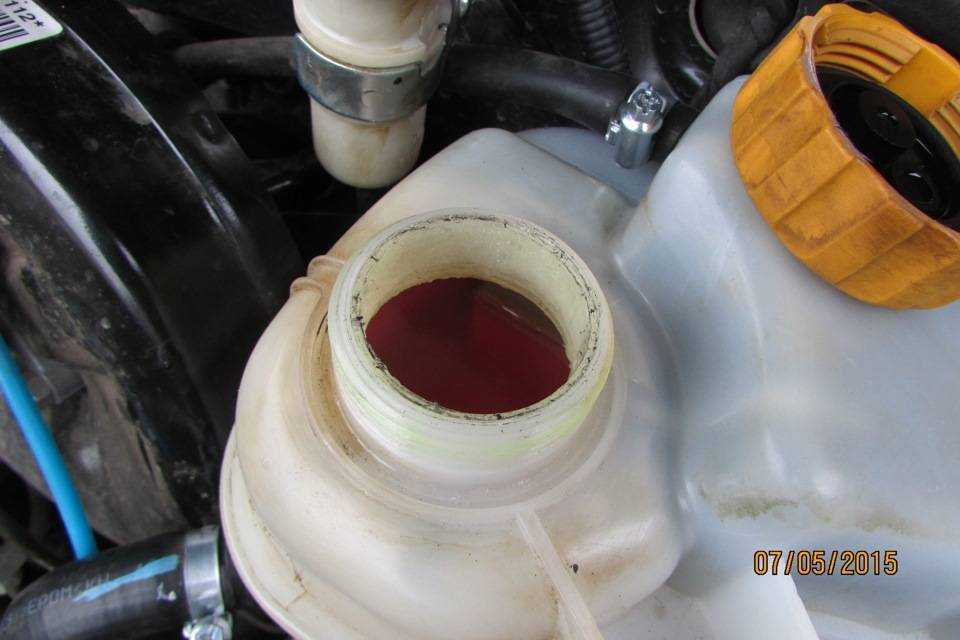

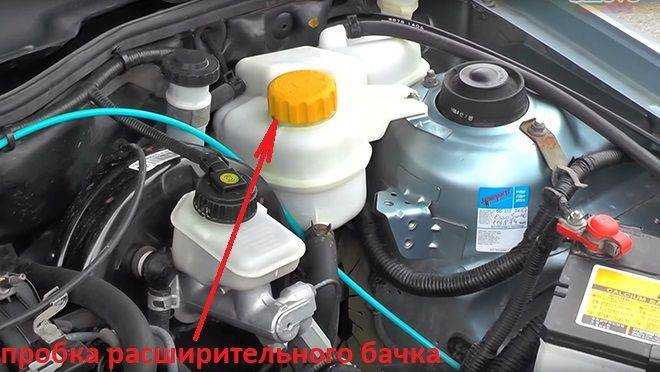

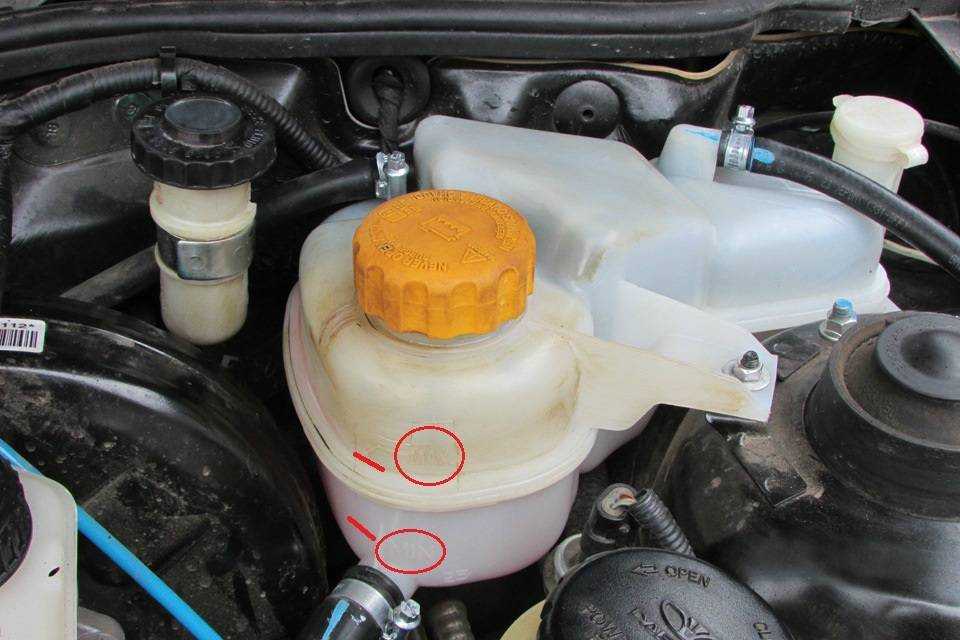

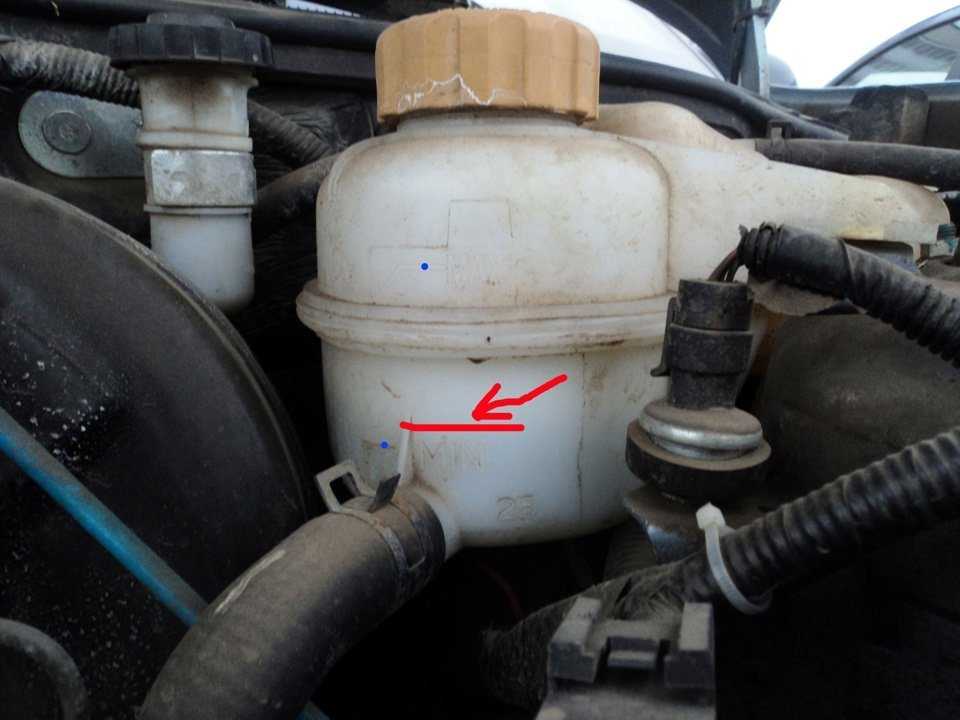

Расширительный бачок служит для визуального контроля за уровнем жидкости в системе охлаждения. Дело в том, что объем системы охлаждения постоянен, а вот объем жидкости изменяется в зависимости от условий эксплуатации. При понижении или повышении уровня охлаждающей жидкости (указанного на расширительном бачке) необходимо корректировать ее количество в системе.
Диагностика негерметичности системы
Постоянное понижение уровня охлаждающей жидкости чаще всего связано с ее протеканием. Многочисленные соединения патрубков с элементами системы охлаждения, коррозия основного радиатора или радиатора «печки» приводят к постоянному уменьшению уровня жидкости в расширительном бачке. Диагностирование проблемы связано с обнаружением темных пятен на узлах и агрегатах, расположенных в моторном отсеке, мокрым следам на проезжей части, а также по характерному сладковато-приторному запаха тосола. Более серьезный характер носит обнаружение следов тосола на масляном щупе, что приводит к дорогостоящему ремонту двигателя.
Симптомы перегрева или недостаточного нагрева двигателя
Перегрев может быть связан с несколькими причинами:
- заклиниванием термостата в положении «закрыто»;
- засорением каналов системы;
- недостаточным уровнем жидкости в системе.
А вот недостаточный нагрев двигателя автомобиля свидетельствует исключительно о заклинивании термостата, который работает только в положении «открыто».
Подведем итог. Система охлаждения двигателя выполняет функции отвода излишнего тепла от силового агрегата, образовавшегося в процессе работы, и поддержания нормального (рабочего) режима его эксплуатации.
