Зачем нужен индикатор давления в тормозных цилиндрах и как он работает

Что делать, если индикатор давления не работает?

Если вы обнаружили неисправность индикатора давления, рекомендуется выполнить следующие действия:

Проверьте подключение. Убедитесь, что индикатор давления правильно подключен к тормозной системе и нет отсоединенных или поврежденных проводов. При необходимости выполните замену или ремонт соединения.
Очистите индикатор. Иногда индикатор давления может перестать работать из-за накопления грязи или коррозии. Очистите его, используя специальные чистящие средства или протрите его мягкой салфеткой.
Проверьте давление вручную. Если вы не можете исправить индикатор давления самостоятельно, вы можете проверить давление в тормозной системе вручную. Для этого потребуется специальное оборудование или помощь квалифицированного специалиста. Если вы обнаружите неисправности, свяжитесь с автосервисом для их устранения.

В случае, если индикатор давления не работает, не рекомендуется продолжать эксплуатацию автомобиля, так как это может представлять угрозу для вашей безопасности и безопасности других участников дорожного движения. Следуйте указанным рекомендациям и обратитесь к специалисту, чтобы устранить неисправность и вернуть индикатор давления в рабочее состояние.

Рабочий тормозной цилиндр – осуществим ремонт и замену сами + видео » АвтоНоватор

Рабочий тормозной цилиндр является одним из основных механизмов всей тормозной системы. Его главная задача заключается в преобразовании давления жидкости в силу, которая и воздействует на тормозные колодки. Что может насторожить нас в его работе?

Рабочий тормозной цилиндр – роль в тормозной системе

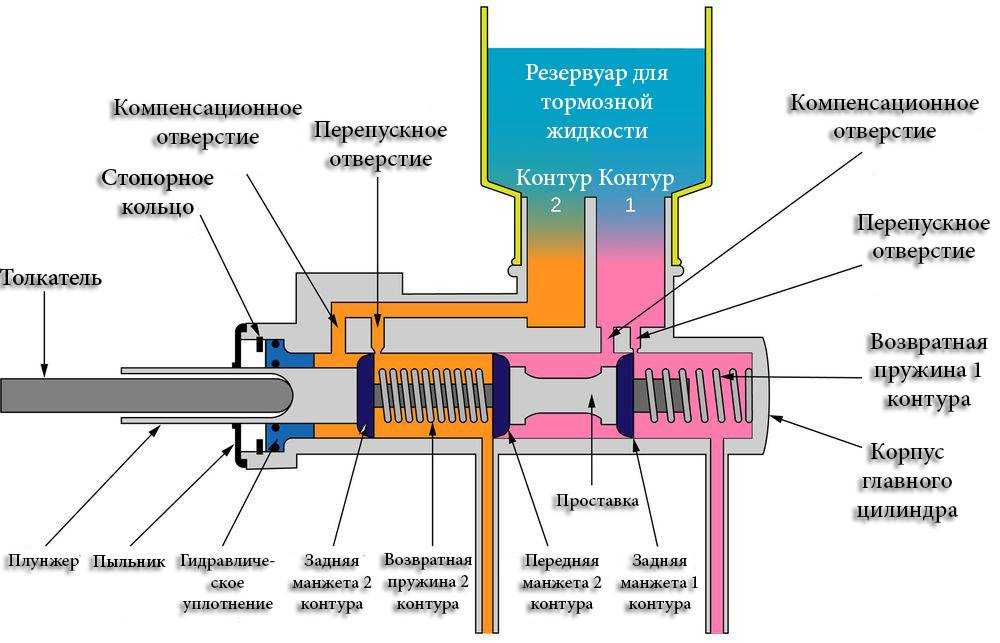

Во время торможения водитель воздействует на педаль тормоза, это усилие, в свою очередь, передается посредством специального штока на поршень главного цилиндра.

Любые неполадки тормозной системы в значительной степени снижают эффективность процесса торможения, а, следовательно, могут привести к очень даже печальным последствиям абсолютно для всех участников движения. Безусловно, причинами неисправности как всей системы в целом, так и отдельных ее элементов, вроде рабочего цилиндра, может послужить, прежде всего, некачественная тормозная жидкость.

О том, что необходим ремонт рабочего тормозного цилиндра или же его замена, свидетельствуют следующие признаки:

при торможении движение автомобиля будет не прямолинейным;
понижение в бачке уровня тормозной жидкости, узнать же об этом поможет специальный индикатор, расположенный на панели приборов;
необходимость прикладывания большего усилия на педаль при попытках остановиться.

Ремонт рабочего тормозного цилиндра – решаем проблемы

Рассмотрим возможные поломки рабочего тормозного цилиндра, их признаки, а также методы устранения. В случае, если речь идет о заедании поршня, то узнать о такого рода неисправности можно по непрямолинейному движению авто во время торможения, а при резком торможении даже возможен занос. Чтобы выявить причину необходимо осмотреть все трубопроводы системы, промыть замаслившиеся и, конечно же, при необходимости заменить изношенные детали на новые. Не скупитесь на оригинальные запчасти, это гарантирует вам, что залезать под капот придется реже.

Замена рабочего тормозного цилиндра – действуем решительно

Однако, чаще всего, необходима замена рабочего тормозного цилиндра целиком, а не отдельных его комплектующих, особенно, если причиной выхода из строя служит образовавшаяся коррозия.

Иногда установка нового цилиндра может быть немного затруднительной, в этом случае необходимо подпилить напильником заходные фаски. Аналогичным способом устанавливается и вторая деталь, а затем оба рабочих цилиндра следует забить до упора легкими ударами резинового молотка. В завершении следует установить на прежнее место и соединительную трубку.

(3 голоса, среднее: 3.7 из 5)

Adblockdetector

Что делать если горит индикатор тормозной жидкости на LADA

20 апрель 2017 LadaOnline 7 423

Индикатор аварийного состояния тормозной системы должен загораться красным цветом при включении зажигания и гаснуть через 2 секунды после запуска двигателя.

Длительное горение лампы при работающем двигателе свидетельствуют о включенном стояночном тормозе (ручнике) или падении уровня тормозной жидкости ниже метки «MIN».

Эксплуатировать автомобиль с горящим индикатором запрещено!

Датчик уровня тормозной жидкости находится в бачке главного тормозного цилиндра. При падении уровня жидкости ниже отметки «MIN», по сигналу датчика загорается контрольная лампа на панели приборов. Рекомендуется проверять датчик уровня тормозной жидкости при каждом плановом техническом осмотре.

Проверка датчика уровня тормозной жидкости

Выключите стояночный тормоз и проверьте уровень тормозной жидкости в бачке.

Если уровень жидкости в бачке ниже метки «MIN», а соответствующий значок в комбинации приборов не загорелась, нажимаем на фиксатор и отсоединяем колодку с проводами от датчика. Замыкаем контакты колодки жгута проводов куском провода.

Если лампа не загорается, значит в проводке автомобиля есть обрыв.
Если лампа загорелась, значит неисправен датчик.

Если уровень жидкости в норме (между «MIN» и «MAX»), а контрольная лампа после запуска двигателя продолжает гореть, нажимаем на фиксатор и отсоединяем колодку с проводами от датчика.

Если лампа погасла, то неисправен датчик.
Если лампа продолжает гореть, то в проводке автомобиля есть короткое замыкание или неисправна приборная панель.

Замена датчика производится вместе с бачком главного тормозного цилиндра. О неисправности тормозной системы также свидетельствуют горящие лампы ABS и ESC.

00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Фрикционные тормоза

Фрикционные тормоза создают тормозную силу в месте контакта колеса и рельса при их сцеплении в результате воздействия тормозных колодок на поверхности катания колес (колодочные тормоза) либо тормозных накладок на диски, закрепленные на колесных парах (дисковые тормоза), а также за счет притяжения возбуждаемых током тормозных магнитов непосредственно к рельсам. В последнем случае, т. н. фрикционные рельсовые тормоза, используемые на скоростном либо на специальном промышленном подвижном составе, работающем на особо крутых уклонах (более 0,04), действуют независимо от сцепления колес с рельсами.

Фрикционные тормоза имеют пневматический привод и приводятся в действие сжатым воздухом, поступающим к вагонам поезда через тормозную магистраль, которая одновременно является управляющей. Торможение обеспечивается снижением давления в тормозной магистрали, отпуск тормозов — его повышением. Любой разрыв состава либо разъединение тормозной магистрали (открытие стоп-крана, сообщающего тормозную магистраль с атмосферой) приводит к автоматическому торможению поезда. Для длительного удержания подвижного состава на месте используется ручной привод тормоза (ручные тормоза) или тормозные башмаки, устанавливаемые на рельсы. Для обеспечения безопасности движения необходимым свойством тормозов, применяемых в качестве основных, является автоматичность их действия.

Общие сведения

Тормозами обозначают установку, предназначенную для уменьшения скорости, остановки подвижного состава или задержания его на месте. Тормоза подвижного состава железных дорог подразделяются на фрикционные и электрические. Схема подразделения тормозов показана на рисунке выше.

Наиболее распространенный в сети железных дорог фрикционный тормоз, принцип работы которого основан для осуществления сопротивления движению поезда за счет возникновения сил трения, появляющиеся промеж колес и прижимающимися к ним тормозными колодками. По способу управления и источнику используемой энергии для нажатия тормозных колодок фрикционный тормоз подразделяется на пневматический, электропневматический и ручной. Базовым типом фрикционного тормоза, использующегося на подвижном составе железных дорог, является пневматический, принцип его работы основан на формировании разности давлений сжатого воздуха в камерах приборов регулирования тормозами. Пневматический тормоз разделяют на неавтоматический прямодействующий, автоматический непрямодействующий и автоматический прямодействующий.

Подвижной состав железных дорог используют автоматические тормоза.Автоматическим непрямодействующим тормозом обеспечены локомотивы и вагоны, перевозящие пассажиров. Установки пневматического тормоза подвижного состава состоят из ряда устройств. Источник сжатого воздуха это установленный на локомотиве компрессор. Компрессор, сжимающий воздух до давления 0,75-0,9 МПа на электровозах, 0,75-0,85 МПа на тепловозах и 0,65-0,8 МПа в моторном подвижном составе, накачивает его в главный резервуар, где воздух накапливается и охлаждается. Далее из главных резервуаров сжатый воздух попадает в тормозную магистраль проходя через кран машиниста, который в пассажирских поездах способствует удержанию зарядного давления 0,5-0,52 Мпа.

Автоматический непрямодействующий тормоз заряжают воздухом перед отправлением поезда, устанавливая ручку 3 крана машиниста (рис 2.) в положение отпуска. При этом воздух, проходя по тормозной магистрали 5 через воздухораспределитель 8, заполняет запасный резервуар 7 до зарядного давления. В то же время с этим воздухораспределитель сообщает тормозной цилиндр с атмосферой. Под воздействием пружин тормозного цилиндра его поршень, передвигаясь в исходное положение через рычажную передачу 10, отрывает тормозные колодки 11 от колес. При торможении тормозная магистраль разъединяется от главного резервуара, и процесс торможения осуществляется за счет воздуха из запасных резервуаров, из − за этого тормоз называется непрямодействующим. При прорыве воздушной магистрали поезда или открытия в вагоне поезда стоп-крана происходит выход воздуха из магистрали и осуществляется торможение так же, как при управляемом выходе воздуха из магистрали через кран машиниста, такой тормоз называют автоматическим.

Рисунок 2 – Схема автоматического непрямодействующего тормоза в положении зарядки и отпуска тормоза: 1 — компрессор локомотива, 2 — главный резервуар, 3 — ручка крана машиниста, 4 — кран машиниста 5-тормозная магистраль , 6- соединительные междувагонные рукава, 7- запасный резервуар , 8- воздухораспределитель, 9- тормозной цилиндр, 10 — рычаги и тяги тормоза, 11- тормозная колодка, Ат- атмосферный канал

Электропневматический тормоз (ЭПТ) кроме пневматического оборудования имеет устройства, управляемые с помощью электрического тока. Схема электропневматического тормоза показана на рисунке 3.

Рисунок 3 – Схема электропневматического тормоза: 1 — источник электрического тока; 2 — контроллер ручки крана машиниста;3- блок управления;4 — электромагнитный привод клапана перекрыши;5 — то же, клапана торможения;6 — запасный резервуар;7 — воздухораспределитель; 8-тормозной цилиндр; 9- тормозная магистраль; 10 — переключательный клапан; Ат — выпуск воздуха в атмосферу

Электрическое торможение заключается в возможности перевода электродвигателей в режим электрических генераторов, чтобы кинетическую энергию движущегося поезда превращают в электрическую. Электрическое торможение используется при притормаживании и изменении скорости движения поездов на уклонах, а также для снижения скорости перед остановкой. При электрическом торможении фрикционные тормоза не работают, исключается возможность нагрева тормозных колодок и бандажей колесных пар и уменьшается их износ.

Индикатор тормозного давления на 0,8 МПа (8 кгс/см2).

Основная допустимая погрешность регистрации давления в диапазоне 0,3—0,8 МПа (3—8 кгс/см2) не должна превышать ±2,5% верхнего предела. В диапазоне 0—0,3 МПа (0—3 кгс/см2) погрешность не регламентируется. Индикатор собран в корпусе 4 (рис. 15), где помещен сильфон 8, внутри которого установлена измерительная пружина 9. Полость корпуса является камерой высокого давления, связанной с тормозной магистралью локомотива.
В качестве направляющей для штока 10 служит втулка 7 Шток через ось 3 связан с вилкой 1, которая жестко связана с осью 2 и рычагом 16. В штуцер 13 ввернута резьбовая втулка 12, а во фланец 5 — регулировочный винт 6. Рассмотрим принцип работы этого индикатора. При поступлении сжатого воздуха во внутреннюю полость корпуса сильфон
с измерительной пружиной сжимаются и нижний фланец сильфона 11 вместе со штоком, поднимаясь вверх через ось 3. поворачивают вилку 1 на определенный угол и на тот же угол поворачивается рычаг 16. Последний через тягу сообщает движение писцу, регистрирующему давление. I
Давлению 0,8 МПа (8 кгс/см2) соответствует подъем писца 25 мм. При падении давления сильфон и пружина разжимаются и писец опускается вниз.
Регулировку индикатора необходимо производить до его установки на скоростемер на стенде, обеспечивающем измерение давления в пределах 0—1,0 МПа (10 кгс/см2). До установки индикатора на испытательный стенд необходимо снять накидную гайку 15 и ниппель 14. Затем, вращая резьбовую втулку 12 отверткой, установить рычаг 16 в положение, указанное на рис. 15, т. е. необходимо выдержать размер 31+0,5 мм, или угол 23°+1°

Рис. 15. Индикатор тормозного давления на 0,8 МПа

Регулировку индикатора осуществляют в такой последовательности: подсоединяют индикатор к воздушной магистрали стенда; подают сжатый воздух в корпус индикатора и фиксируют давление 0,8 МПа (8 кгс/см2);
измеряют вертикальное перемещение рычага 16, которое должно быть в пределах (25±0,625) мм в месте подсоединения тяги; если перемещение рычага 16 больше размера 25+0,625 мм, необходимо вращением винта 6 по часовой стрелке установить рычаг 16 в требуемое положение, если перемещение рычага 16 менее 25-0,625 мм, то винт 6 вращают против часовой стрелки, также устанавливая рычаг в требуемое положение. По окончании регулировки 2—3 раза проверяют ее точность, каждый раз контролируя вертикальный ход рычага 16. Закончив регулировку, фиксируют положение винта 6 и втулки 12, нанося контрольную отметку краской.
При расшифровке записи давления на диаграммных лентах скоростемера ЗСЛ-2М с пределами измерения скорости 150 и 220 км/ч и регистрацией давления до 0,8 МПа (8 кгс/см2) необходимо пользоваться данными, рекомендованными Главным управлением локомотивного хозяйства МПС. В соответствии с этими данными необходимо отградуировать шкалу давления на шаблоне для расшифровки диаграммных лент. Для этого необходимо поле записи давления, равное 25 мм, разбить на 8 равных частей через каждые 3,125 мм. Поле записи тормозного давления на диаграммной ленте расположено от линии записи скорости 50 км/ч и соответствует давлению 0. Запись изменения давления в тормозной магистрали от 0 до 0,6 МПа (6 кгс/см2) соответствует масштабу по вертикали 25 мм.
Все записи по изменению давления в тормозной магистрали сдвинуты относительно записей скорости и времени на 20 мм вправо, что необходимо учитывать при расшифровке скоростемерных лент.

Назад
Вперёд

Работа и принцип работы воздушной системы тормозов

Принцип работы воздушной системы тормозов основан на использовании сжатого воздуха, который передается из центрального источника воздуха в тормозные цилиндры всех колес автомобиля. Воздух заполняет специальные баки и поддерживается под постоянным давлением.

Процесс торможения начинается нажатием водителем на педаль тормоза. Педаль передает сигнал в пневматический клапан, открывая для прохождения сжатого воздуха в тормозные цилиндры. Воздух по специальным трубкам идет в каждый из цилиндров и расширяется, когда педаль тормоза отпускается, сжатый воздух снова пропускается через клапаны в баки, поддерживая систему в готовности к новому торможению.

Особое значение в работе воздушной системы тормозов имеет индикатор давления, установленный в тормозных цилиндрах. Он позволяет водителю контролировать состояние системы и обнаруживать возможные неисправности. Если давление падает ниже нормы, индикатор предупреждает водителя о необходимости проверки и ремонта системы. Такая система контроля очень важна для безопасности автомобиля и позволяет предотвратить возможные аварийные ситуации.

индикатор уровня тормозной жидкости – это… Что такое индикатор уровня тормозной жидкости?
