Дроссельная заслонка ваз 2114 8 клапанов неисправности их устранения

Чистка дроссельной заслонки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Дроссельная заслонка — со временем загрязняется, в связи с этим она начинает хуже открываться и закрываться, а так же появляется неровный холостой ход, потому что слой пыли который на заслонке присутствует, не даёт воздуху нормально попадать в двигатель автомобиля и особенно это заметно когда нога с педали газа убрана, просто когда нога с педали убрана, заслонка почти полностью закрыта но есть небольшая щель через которую и попадает воздух в двигатель, а если будет куча грязи и пыли в этом месте, то воздух нормально попадать в двигатель не будет поэтому то и холостой ход будет неровный.

Примечание! Чтобы произвести замену данной детали, нужно будет запастись вам: Набором всех ключей которые у вас только есть и в этом наборе обязательно удлинитель, либо же вороток с накидными головками быть должен, кроме этого очиститель для карбюратора понадобиться который в автомагазине можно найти и тряпочка, которой вы всю грязь будете убирать с заслонки и ещё кстати отвёртками запаситесь всеми которые у вас есть!

Чистка дроссельной заслонки
Дополнительный видео-ролик

Где находится дроссельная заслонка? Прежде чем продолжить писать, укажем вам на один очень важный нюанс, дроссельная заслонка это неправильное название того агрегата о котором вы на данный момент думаете, правильное его название это дроссельный узел (Указан красной стрелкой) а вот сама заслонка находиться уже внутри данного узла и играет очень большую роль в нём, открываясь и закрываясь в тот момент когда это вам нужно.

Когда нужно чистить дроссельную заслонку? Засоряется она не так уж и быстро, поэтому и чистить её нужно довольно редко, но это смотря как вы ездите и по каким дорогам, вот к примеру если автомобиль эксплуатируется каждый день на грунтовой дороге где полно пыли, то заслонка довольно таки быстро запылиться и загрязниться и потребует чистки, но если же автомобиль эксплуатируется в основном в городском цикле или ещё лучше загородом (В посёлках и т.д.) по дорогам, то в этом случае заслонку нужно будет реже чистить, поэтому как таковых точных цифр когда она подлежит очистки нет, всё как говориться на внешний вид определяется и по симптомам (Машина неустойчиво работает на холостом ходу, плавают у неё обороты, глохнет даже иногда и т.д., вот это и есть симптомы загрязнённости заслонки, но хотя они и из-за других проблем могут тоже встречаться).

Примечание! Чтобы заслонка реже у вас загрязнялась, рекомендуем как можно чаще менять воздушный фильтр на автомобиле или просто замену производить когда он действительно этого требует, и особенно не затягивайте с его заменой когда он это требует (Он весь в пыли будет в этом случае и эта пыль будет в двигатель лететь и дроссельную заслонку ещё ко всему этому она загрязнять будет)!

Как почистить дроссельную заслонку на ВАЗ 2113-ВАЗ 2115?

1. Сперва вам его конечно же нужно будет снять, о том как эту операцию проделать правильно, читайте в статье которая размещена на нашем сайте, под названием: «Замена дроссельного узла на ВАЗ», как только заслонка или будем правильно говорить дроссельный узел будет снят, приступайте к его очистки, для этого положите на ровную и чистую его поверхность и после чего берите в руки жидкость для очистки карбюратора и с её помощью, пройдите весь дроссельный узел, но на датчики смотрите не попадите да и вообще их лучше всего вывернуть мы вам рекомендуем.

2. Когда узел внутри будет очищен (Кстати жидкостью чистите именно в том месте где сама дроссельная заслонка находиться, за пределами узла, то есть на наружной его части, не рекомендуем вам его чистить), вытрите всевозможные капли и положите после чего узел на солнце или просто в тёплое помещение занесите, дождитесь его полного высыхания и можете ставить обратно на автомобиль, если вы хотите по лучше его очистить, то можете ещё ко всему этому сжатым воздухом его продуть (Сжатый воздух находиться в компрессоре, в насосе, поэтому что то из этого найдите и после чего продуйте им дроссельный узел от всех частичек грязи, в трудно доступных местах).

Дополнительный видео-ролик: Более подробно увидеть процесс очистки дроссельного узла вы можете в видео-ролике который расположен чуть ниже, в нём не только всё показывается но и описывается ко всему этому, кстати в ролике используется автомобиль ВАЗ 2112, вы особого внимания на это не обращайте, потому что дроссельные узлы на всех автомобилях чистятся практически идентично, но только узла с системой е-газ это не касается, там весь процесс очистки совсем по другому происходит.

Разгерметизация системы

Если происходит разгерметизация в системе тракта впускного типа, тогда происходят нестабильность в работе мотора. Происходит утечка воздуха в таких узлах автомобиля:

В уплотненных местах форсунки;
На выводных системах для испарений бензина;
На стенках каркаса дросселя;
На жиклерах холостого хода;
На трубках усилителя вакуумного тормоза;
На очистительных патрубках.

Из-за ненадлежащего вывода воздуха происходит неправильный замес топливных масс. Обнаруживаются аварийные симптомы при функционировании впускного тракта. Уходящий в систему воздух не проходит через систему фильтрации. В его составе много вредных частичек грязи, металла, пластика, которые заходят в мотор и грозят привести к плохой работе последнего.

Как часто проводить ремонт

Вышеописанная деталь – это та составляющая автомобиля, которая реже всех требует непосредственно ремонта. Она эксплуатируется примерно столько же, сколько сам автомобиль. Поэтому сама замена требуется очень в редких случаях, чего не скажешь о ее чистке и промывке.

Как заменить датчик дроссельной заслонки и проверить его работоспособность

Инжекторные системы на автомобилях 2114, как и на остальных машинах, в себя включают комплекс разнообразных датчиков, которые считывают информацию о состоянии силового агрегата и правильности его работы. Им время от времени свойственно выходить из строя, именно поэтому каждому автовладельцу следует знать, как заменить датчик положения дроссельной заслонки ВАЗ 2114 своими руками. Но прежде чем приступить к ремонту, нужно определить причину, по которой вышел из строя дроссельный узел ВАЗ 2114.

Итак, датчик положения дроссельной заслонки предназначен для считывания информациио положении педали газа, он также определяет угол открытия дроссельной заслонки. Располагается этот датчик на дроссельном патрубке, его срок службы никто предсказать не может, так как на работоспособность датчика положения дроссельной заслонки влияет множество факторов. Самой частой его неисправностью становятся повышенные обороты на холостом ходу. Такое случается из-за того, что при поломке датчик дроссельной заслонки ВАЗ 2114 начинает ошибочно определять ее положение и все его функции передаются датчику массового расхода воздуха. Данная проблема проявляется по-разному: могут ощущаться рывки при наборе скорости или авто начинает глохнуть в движении. Такая неисправность может проявляться и нестабильными оборотами холостого хода на всех режимах работы мотора. Даже может загораться индикатор «Check engine».

Проверить, как работает дроссельный узел автомобиля ВАЗ 2114 несложно, нужно замерить с помощью вольтметра напряжение между массой и его обмоткой при включенном зажигании. Результат показаний вольтметра не должен быть больше 0,7 вольт. Дальше открываем пластиковый сектор (это откроет пластиковую заслонку), производим новый замер, который должен показать напряжение 4 вольта или немного больше. Дальше выключаем зажигание и меряем сопротивление. Следует открыть разъем, омметр подсоединяется между разъемом и выводом ползунка. После этого начинаем очень плавно поворачивать сектор, следя за стрелкой омметра, никаких резких скачков быть не должно. При любых отклонениях от нормы датчик дроссельной заслонки автомобиля ВАЗ 2114 нуждается в замене, особенно если с его основы стерлось напыление (по ходу ползунка) или сломался наконечник.

Итак, меняем датчик. В первую очередь следует внимательно изучить сервисное руководство к машине, чтобы определить точное местоположение этого датчика. Приступая к самой замене, сначала придется выключить зажигание и отсоединить минусовую клемму аккумуляторной батареи. Дальше отжимаем пластиковую защелку и производим отключение всей колодки с проводами от датчика. Снять датчик дроссельной заслонки с патрубка можно будет после откручивания двух болтов крестовой отверткой. Уплотнителем между датчиком и дроссельным патрубком выступает специальное кольцо из поролона, оно тоже подлежит обязательной замене и входит в комплект прибора. Устанавливая новый датчик положения дроссельной заслонки авто ВАЗ 2114 надо зажимать болты крепления до полного сжатия кольца. После того как датчик будет установлен можно подключить блок проводов. При этом не нужно никаких регулировок, поэтому замену датчика дроссельной заслонки можно считать законченной. Такая работа в новичков не займет более 10 минут.

Пути решения проблемы

Если электронный дроссель автомобиля Ваз 2114 перестал работать, можно предпринять следующие действия:

Проверка замыкания	Убедитесь, что провода, соединяющие электронный дроссель с другими компонентами системы, не имеют замыканий. Проверьте их на наличие повреждений, обрывов или окисления.
Очистка дроссельной заслонки	Проверьте, не засорилась ли дроссельная заслонка. Если она покрыта грязью или налетом, очистите ее специальным очистителем.
Проверка датчиков	Проверьте работоспособность датчиков, связанных с электронным дросселем. Возможно, один из них вышел из строя и требует замены.
Перезагрузка ЭБУ	Попробуйте перезагрузить электронный блок управления (ЭБУ) автомобиля, отключив аккумулятор на некоторое время. После этого подключите аккумулятор и проверьте работу электронного дросселя.
Обращение к специалисту	Если все вышеперечисленные меры не помогли восстановить работу электронного дросселя, лучше обратиться к квалифицированному специалисту. Он сможет провести детальную диагностику и устранить неисправность.

Промывка дроссельной заслонки

В данной статье мы опишем два вида чистки дроссельной заслонки:

Поверхностный.
Полный.

Эти два вида отличаются степенью сложности очистки, соответственно — качеством.

Поверхностная чистка

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.
Тряпка.
Щетка.

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки, берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

Плоская, крестовая отвертка.
Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб).
Ватные палочки.
Торцовый ключ на «13».
2 болта М13.

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

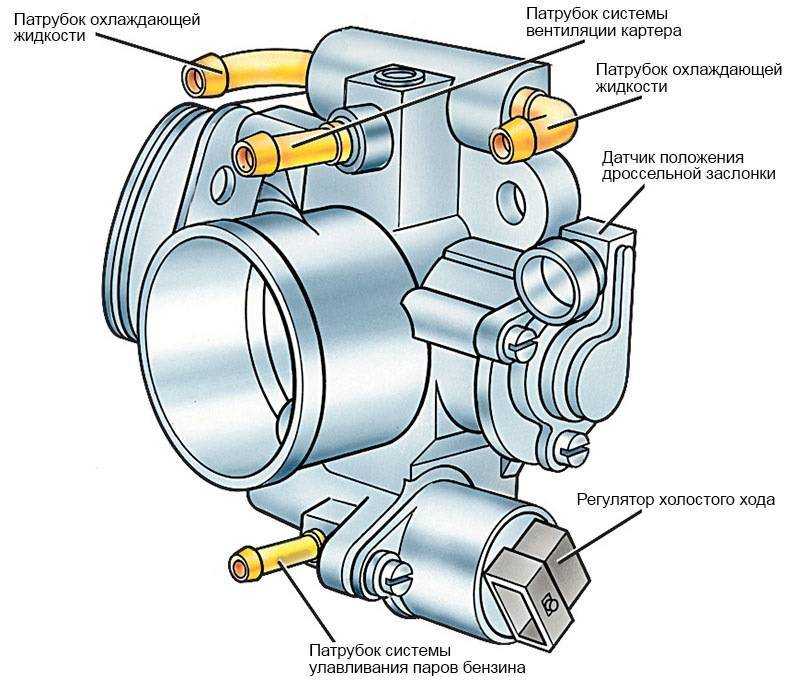

Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера.

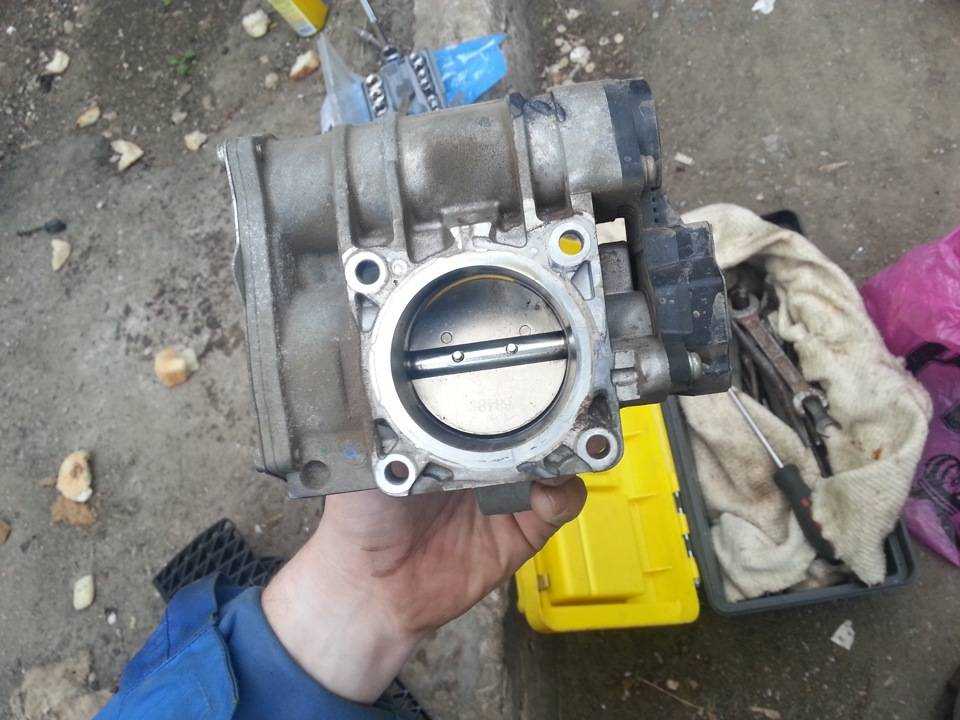

Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел. Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью:

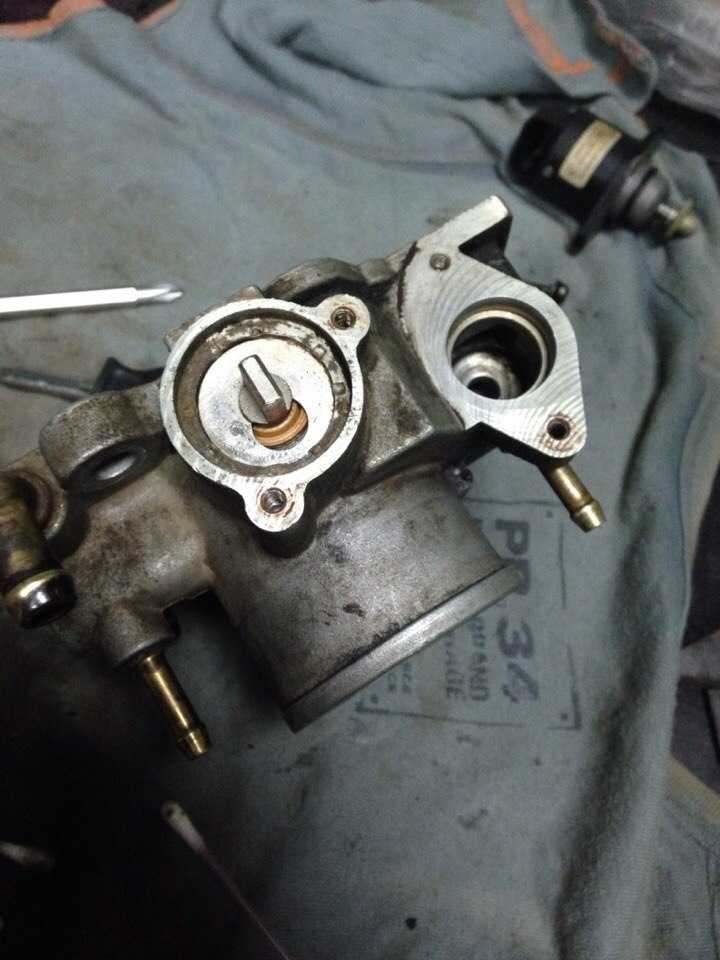

Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
Затем все устанавливаем обратно, не забыв поставить новую прокладку.

Одной из самых незаменимых деталей каждого автомобиля является заслонка дроссельной конструкции. Несмотря на свои крошечные размеры и незаметность, она вынуждена выполнять очень важную цель, регулируя подачу воздуха во впускной коллектор.

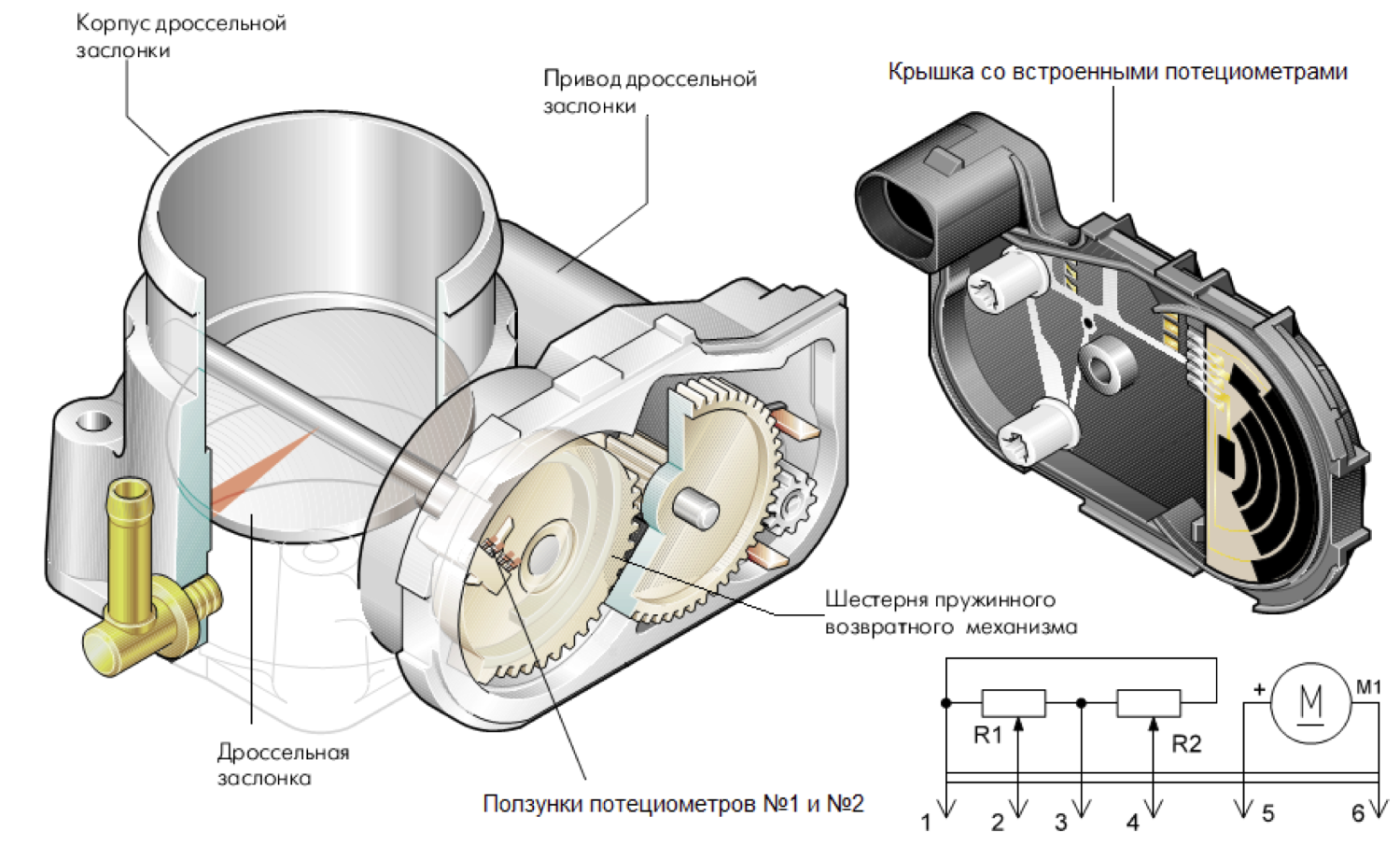

Существуют варианты с механическим приводом или наличием электрического мотора, который отвечает за своевременное открытие и закрытие. Контроль за положением заслонки ведется датчиком, способным передавать собранные данные на электронный блок управления. Полученная информация обрабатывается соответствующим микропроцессором, после чего происходит корректировка работы силовой установки.

При продолжительном использовании транспортного средства в наших климатических условиях риск повреждения такой крошечной, но очень важной детали становится максимальным. Чтобы не допустить непредвиденных явлений, важно регулярно чистить элемент от образований нагара и прочих дефектов

Если не реагировать на их появление, это может стать причиной потери мощности мотора, ухудшения зажигания и некоторых других проблем.

Неполадки в работе дроссельной конструкции сопровождаются появлением некоторых симптомов, правда далеко не всегда их вызывает образование налёта или отложений. Нередко проблема объясняется обычным повреждением датчика дроссельной заслонки, сбоями в работе приводной системы и другими поломками

Среди типичных признаков загрязнения важно выделить такие:

При тщательной проверке дроссельного узла на наличие неисправностей, обратите внимание на состояние заслонки, даже если она остаётся полностью исправной. Своевременная чистка узла может защитить вас от дополнительных трудностей, максимально увеличив срок службы механизма

Сбои электроники

Проверка регулятора холостого хода двигателя

Регулятор холостого хода (РХХ) – это шаговый двигатель (соленоид), работающий от импульсных сигналов, подаваемых . Работает он сходным образом с винтом регулировки количества смеси в карбюраторе – при выдвижении клапана он перекрывает топливный канал, при обратном ходе открывает его. Часто случается так, что сердечник регулятора просто заклинивает, и он перестаёт реагировать на сигналы ЭБУ. Причём повредить регулятор холостого хода можно ещё в магазине при покупке – пытаясь повернуть или вдавить иглу клапана руками. Если после замены датчика (регулятора) холостого хода имеют место высокие обороты, то, скорее всего, дело или в ЭБУ или в датчике массового расхода воздуха – все составляющие систему питания элементы работают во взаимодействии, и нужно проводить диагностику. Вполне возможно, что придётся «прописывать» новый регулятор – то есть заносить в память ЭБУ его параметры.

Датчик температуры

Этот датчик тоже может повлиять на топливную систему двигателя. Выдавая неверный сигнал (соответствующий пониженной температуре) на ЭБУ, он явится причиной того, что контроллер даст сигнал другим элементам топливной системы (форсункам в т.ч.) об обогащении смеси. Некорректность сигнала датчика приведёт к тому, что на холостом ходу обороты будут больше 1000 мин-1.

Датчик массового расхода воздуха

ДМРВ напрямую влияет на качество и количество подаваемой в цилиндры смеси – ведь ЭБУ «знает» о её составе благодаря этому (и некоторым другим) датчикам. В заключение – если у двигателя вашего авто беспричинно поднялись обороты холостого хода, причину ищите сначала в возможных заеданиях механизмов топливной системы – ведь именно они в первую очередь подвержены воздействию различных загрязнений, а для электронных узлов гораздо опаснее скачки напряжения или замыкания.

Здравствуйте, дорогие друзья! Эксплуатируя свою машину, практически каждый водитель сталкивается с определенными сложностями и проблемами. У кого-то , у других кипит тосол, а у третьих и вовсе не падают обороты двигателя на холостом ходу. Именно о последней ситуации мы сегодня с вами и поговорим.

Это широко распространенная неисправность, при которой двигатель постоянно держит обороты. Оставляя мотор на холостых (ХХ), все равно стрелка тахометра не хочет опускаться вниз.

Подобные ситуации встречаются практически у всех, у кого под капотом стоит инжектор и карбюратор, дизельный и бензиновый ДВС. При этом причины для инжекторов и карбюраторов разные. Давайте на них и посмотрим более внимательно.

Вступление

Датчик положения заслонки ВАЗ 2115 является достаточно важным элементов для качественной работы двигателя внутреннего сгорания в транспортном средстве, а потому на его состояние стоит обращать особое внимание. Все датчики в машине связаны в определенной последовательности выполнения действий, вследствие чего при поломке одного из них качественная работа всей сети останавливается

Именно поэтому рекомендуется в установленные сроки проходить технический осмотр транспортного средства, особенно при учете того, что датчик положения заслонки ВАЗ 2115 принимает определенное участие в формировании топливной смеси, а потому проблемы с его работой могут крайне негативно сказаться на расходе топлива, значительно повысив его

Все датчики в машине связаны в определенной последовательности выполнения действий, вследствие чего при поломке одного из них качественная работа всей сети останавливается. Именно поэтому рекомендуется в установленные сроки проходить технический осмотр транспортного средства, особенно при учете того, что датчик положения заслонки ВАЗ 2115 принимает определенное участие в формировании топливной смеси, а потому проблемы с его работой могут крайне негативно сказаться на расходе топлива, значительно повысив его.

Далее будет предоставлена вся наиболее важная информация, которая относится к данному компоненту транспортного средства.

Датчик положения заслонки принимает активное участие в формировании топливной смеси, а потому в том случае, если возникают определенные проблемы с его состоянием, расход топлива значительно повышает. Если быть точнее, то он определяет угол открытия заслонки, вследствие чего можно будет сделать определенные выводы об объеме воздуха в системе.

Данные об открытии отправляются в блок управления, после чего передаются на основную панель показателей. Полученные показания играют важную роль в работе системы формирования топливной смеси.

Прочее

Марки, модели авто, на которые делался мд-тюнинг

Audi — 100, Q5 BMW — X3, X5, 520i, 525, 528, 740 Cadillac — Escalade Chery — Amulet, Fora, Tiggo, Tuzo Chevrolet — Aveo, Blaizer, Cruze, Lacetti, Lanos, Niva, Suburban, Tahoe Chrysler — Sebring Daewoo — Espero, Matiz, Nexia, Rezzo Daihatsu — Terios Dodge — Caravan, Dacota Ford — Expedition, Explorer, Focus, Maverick, Mondeo Honda — Accord, CRV, Legend Hover Great Wall — H3, H5, Wingle Hummer — H3 Hyundai — Accent, Elantra, Getz, Santa-Fe, Solaris, Sonata, Terracan, Tucson IX35 Infiniti — G35x Sport, Qx4 Isuzu — Rodeo Jac — Refine Jaguar Jeely — Otaka, MK КIА — Ceed, Cerato, Picanto, Rio, Sorento, Spectra, Sportage Lexus — LS-430, LX-470, RX-300 Mazda — 3, 6, СХ-7, Tribute Mersedes-Benz — E, C, G, CLK 320, SLK 230, Vito Mitsubishi — Airtrek, Carizma, Challenger, Delica, Galant, Lancer 9, 10, Montero Sport, Outlander, Pajero, Pajero Sport Nissan — Avenir, Almera Classic, Almera N16, Nout, Quashqai, Primera P12, Serena, Teana, Tiida, X-Trail Opel — Astra, Omega, Vectra Renault — Kangoo, Logan, Megan, Sandero Samand — Iran Khodro Škoda — Fabia, Octavia Tour, FSI Ssang Yong — Korando, Kuron Subaru — Forester, Forester Turbo, Impreza, Outback Suzuki — Grand Vitara, Jimny, Samurai Toyota — Altezza, Avalon, Cami, Camry, Corolla, Fortuna, Fun Cargo, Harrier, Land Cruiser Prado, 100, 200, Starlet, RAV-4, 4Runner, Windom Volkswagen — Caddy, Bora, Polo, Vento ТагАЗ — Tager, Vortex Tingo ВАЗ — все модели ГАЗ — Газель УАЗ — Patriot

После появившейся беды с холостым ходом, описанных здесь начал искать пути решения. Начал с дроссельной заслонки, так как это проще всего на мой взгляд, благо у меня пока нет обогрева дроссельной заслонки и адсорбера, помогла мне в реализации эта запись в БЖ Первоисточник.Снял дроссель, почистил используя Очиститель карбюратора аэрозоль

Снял РХХ, почистил и обратно поставил.Старая прокладка сильно приклеилась к заслонке, оставил её, проточил только путь для воздуха, как описано в первоисточнике

и поставил ещё одну прокладку, тоже с прорезью и установил всё обратно.Завёлась, как говорится, с пол оборота, сначала обороты скакнули вверх, до 2000 затем плавно опустились до 1400 как обычно на холодном и начала снижение по мере прогрева, всё плавно, как раньше, без колебаний. Видать контролер подстроился.Правда на прогретом держит обороты не 800 как раньше, а около 900, бортовик при этом показывал раньше 0,8 л/час примерно, теперь 1,1 л/час — оборотов всё-таки побольше. Клемы с аккумулятора ещё не скидывал, может поможет, читал, что контролер после перезагрузки может лучше подстроится под новые реалии ХХ.Зато теперь ощутимо повысилась динамика на низких оборотах, плавность переключения передач, да и заводится лучше хоть на холодную, хоть на горячую, до этого последнее время приходилось пару тройку секунд крутить стартером. Обороты на ХХ держит стабильно и как следствие на холостых не глохнет.Потратил на это пару часов, но теперь очень-очень доволен. Ездить снова стало комфортно, а может даже ещё комфортнее! В общем молодец человек, который это придумал! Низкий ему за это поклон! Рекомендую проделать данную операцию всем владельцам десятого семейства ваз, про устройство дроссельных заслонок других моделей сказать не могу, но про это хватает информации в сети! Всем стабильных оборотов!

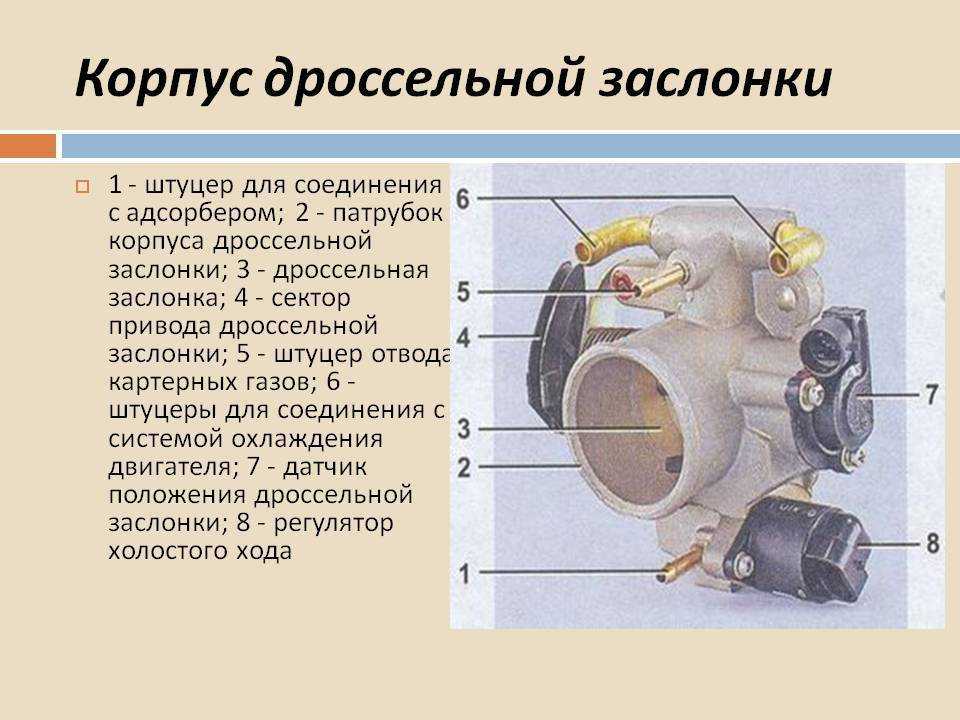

В качестве горючего в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и остальных моделей, выпускаемых или выпускавшихся Волжским автозаводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссельная заслонка нужна для приготовления топливовоздушной смеси в необходимых пропорциях. Находится она за воздушным фильтром перед впускным коллектором.

По большому счету дроссельная заслонка – это воздушный клапан, который регулирует количество воздуха, попадающего в двигатель. Принцип ее работы заключается в изменении сечения воздушного канала. Когда она полностью открыта, воздух беспрепятственно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. Основываясь на сигналах, которые передает датчик, блок управления подает команду увеличить количество впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и тем ниже обороты двигателя.

Работы по регулировке ДПДЗ

Если при открытом положении заслонки не удается провернуть привод устройства либо потянуть за трос акселератора — значит, ДПДЗ установлен некорректно. В таком случае, необходимо снять датчик и монтировать его снова под прямым углом к оси заслонки, которая может регулироваться и вручную. В этом случае датчик не регулируется.Очень часто контроллер сохраняет в памяти старые дынные, следствием чего является открытие клапана в некоторой степени. Тогда нужно будет скинуть аккумуляторную клемму на какое-то время, или же посредством бортового компьютера сбросить настройки контроллера.Если и после этого угол открытия клапана составляет хотя бы один градус, это означает, что ДПДЗ подлежит ремонту.

Датчик дроссельной заслонки ВАЗ 2114 необходим для правильного функционирования топливной системы. Инжектор – это не только рампа с форсунками, но и множество датчиков, исполнительных механизмов, которые отвечают за нормальное функционирование всех систем. Вот об одном из агрегатов и поговорим, рассмотрим особенности ремонта и замены, а также типичные поломки. Как видно из названия, этот датчик установлен на дроссельной заслонке, на ее оси. В основе лежит изменение сопротивления, другими словами, ДПДЗ – это не что иное, как переменный резистор (но существуют и бесконтактные устройства).

Замена и ремонт датчика положения дроссельной заслонки ВАЗ 2114

Как понять, что ДПДЗ ВАЗ 2114 сломался?

Признаки неисправности могут пересекаться с поломкой других датчиков, отвечающих за создание топливной смеси:

завышенные обороты на холостом ходу;
ухудшение приемистости автомобиля: можно легко заглохнуть при трогании с места;
снижение мощности: загруженный автомобиль практически не тянет;
при постепенном прибавлении «газа», мотор дергается, «проваливается» тяга;
нестабильные холостые обороты;
при смене передачи может заглохнуть двигатель.

Сломанный датчик ВАЗ 2114 (2115) может выдавать три вида искаженной информации:

полное отсутствие информации;
заслонка разблокирована;
заслонка заблокирована.

В зависимости от этого симптомы неисправности могут меняться.

НАЗНАЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ И ПРИНЦИП ЕГО ДЕЙСТВИЯ

Инжекторные двигатели потребовали установки большого количества автоматических приборов регулирующих и контролирующих деятельность всех систем силовой установки. Изменился принцип привода одного из основных механизмов регулирующих подачу топлива в двигатель — дроссельной заслонки. Привод стал электрическим, с электронным управлением.

Его отличие от механического заключается в следующем:

отсутствует механическая связь между педалью газа и самой дроссельной заслонкой;
холостой ход регулируется перемещением этой самой заслонки.

Поскольку жесткой связи между педалью и заслонкой не стало все управление осуществляется за счет работы электронных систем. В этой схеме, наряду с управляющим блоком важную роль играет датчик дроссельной заслонки.

Сам прибор установлен на одной оси с дроссельной заслонкой. Работает он как потенциометр:

на один выход датчика идет электросигнал напряжением 5 В, противоположный подключен на «массу». По третьему каналу, от подвижного контакта, выдается электросигнал к контроллеру. При повороте заслонки меняется напряжение идущее от ползунка токосьемника на выход;
когда зажигание выключено, можно замерить напряжение подающееся на ДПДЗ с помощью измерительного прибора. Для этого надо иглы щупа установить на входной контакт и на массу. Если дроссельная заслонка закрыта, то тестер должен показать не больше 0,7 В и не меньше 0,5 В. Когда двигатель запущен, в процесс открытия заслонки напряжение должно расти и при ее максимально открытом положении показать 4 В (+0,3);
при изменении угла открытия заслонки дросселя меняется напряжение идущее на контроллер от ползунка ДПДЗ и он регулирует подачу топлива;
ДПДЗ связан с работой прибора регулирующего холостой ход (РХХ). При запуске, если заслонка в закрытом положении, то, когда контроллер получит такой сигнал от датчика, он подключает РХХ и в двигатель идет дополнительный воздух, обходя закрытую заслонки.

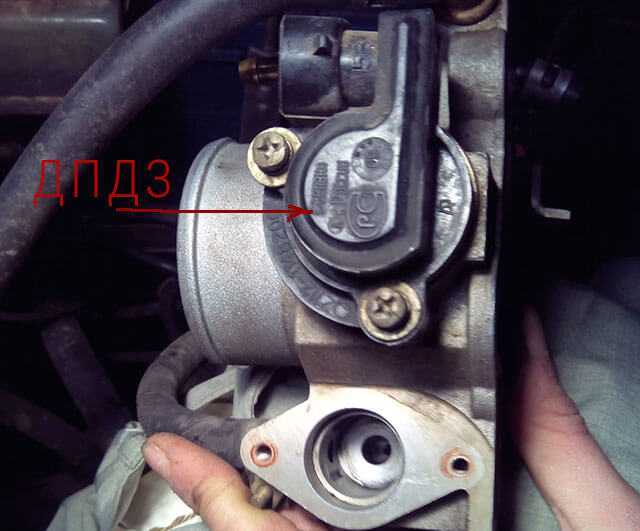

Расположение ДПДЗ на ВАЗ 2114

Контролировать работоспособность ДПДЗ надо путем замера сопротивления, применяя омметр. Для этого прибор соединяется с входным и выходным контактом датчика. При нажатии педали газа должно происходить плавное изменение сопротивления, если же прибор показывает нуль или сопротивление уходит в бесконечность, это говорит о неисправности ДПДЗ на ВАЗ 2114.

Чистка дроссельной заслонки Ваз 2114

Инжекторная система питания современных автомобилей ВАЗ не отличается особенной сложностью, а разница в конструкции системы на моделях незначительна. Тем не менее, инжектор требует более точных регулировок и любая мелочь может привести к перебоям в работе двигателя. Сегодня мы рассмотрим дроссельную заслонку ВАЗ 2114, и на ее примере установим причины неисправностей холостого хода и других систем, связанные с ее засорением.

Признаки и причины засорения дроссельной заслонки ВАЗ 2114

Дроссельная заслонка инжекторных двигателей ВАЗ самой первой после воздушного фильтра встречается со всеми засорениями, которые может вызвать атмосферный воздух. Фильтр справляется с очисткой удовлетворительно, но некоторые частички пыли все же проникают внутрь системы через неплотности патрубков. Кроме того, картерные газы могут через вентиляцию картера наносить масляную пленку на дроссельную заслонку и регулятор холостого хода.

В общем и целом, засорение дроссельной заслонки приводит к неполному перекрыванию впускного диффузора, что обычно приводит к:

неоправданно высоким оборотам холостого хода; повышенному расходу топлива; тяжелому запуску двигателя; плавающие холостые обороты. Но вследствие загрязнения заслонка может не до конца открываться, а это чревато рывками, провалами в работе двигателя, а так же недостаточной приемистости и потере эффективной мощности.

Когда чистить дроссельную заслонку ВАЗ 2114

Специалисты рекомендуют проводить чистку дроссельной заслонки и РХХ не реже, чем раз в 60 000 км. Процедура совсем несложная, и занимает несколько минут, зато снимает массу проблем, особенно ярко выраженных при эксплуатации автомобиля в условиях города и интенсивного движения. Процесс очистки заслонки нужно проводить на остывшем двигателе, а из инструментов нам понадобятся только отвертка для отсоединения хомутов и торцовый ключ на 13. И новая прокладка.

Также перед началом работы стоит подумать о том, чем мыть будем. Мыть можно, в принципе, чем угодно, но топливщики рекомендуют использовать жидкость для очистки карбюраторов. Она лучше всего справляется масляным налетом, оседающим на поверхности заслонки и диффузора. Если покупка жидкости за 120 рублей сможет нанести непоправимый урон вашему бюджету, тогда можно использовать ацетон, или любой растворитель.

Демонтаж дроссельной заслонки

Снмем дроссельную заслонку с двигателя полностью. Так мы сможем обеспечить более тщательную очистку. Чтобы добраться до всего топливного хозяйства двигателя, нам будет необходимо снять декоративный кожух, который скрывает своей неповторимой эстетикой двигатель 2114. После этого нужно снять шланг системы принудительной вентиляции картера, который зачастую и стает виной засорения заслонки.

Попутно стоит взглянуть на воздушный патрубок. Если в нем есть масло, то это говорит о том, что система принудительной вентиляции картера потеряла былую свежесть и тонкий канал вентиляции мог забиться.

После этого необходимо стравить давление из системы охлаждения. Это нужно для того, чтобы антифриз не выливался из прогревочных шлангов, которые нам предстоит снять. Когда давление стабилизировалось, можно снимать шланги с патрубков корпуса дроссельной заслонки. Для того, чтобы антифриз не пролился, мы рекомендуем использовать вместо пробок для шлангов две старые свечи зажигания. Они всегда есть под рукой, их легко вставить и просто вынуть из шланга. Снимаем трос привода заслонки, отсоединяем шланг вентиляции бензобака, и снимаем дроссель в сборе.

Чистка дроссельной заслонки ВАЗ 2114

Конечно, проще чистить аэрозольной жидкостью, тогда не придется ковыряться в труднодоступных каналах ушными палочками. При чистке соблюдайте аккуратность и избегайте использования острых металлических предметов, чтобы не повредить диффузор и заслонку.

Начнем с датчика РХХ. Сперва вынимаем его и оцениваем степень его загрязнения. Скорее всего, он будет в маслянистой пленке и грязи. После этого берем очиститель карбюраторов и обильно разбрызгиваем аэрозоль на рабочую поверхность датчика. Особенно тщательно промываем конусную иглу и ее пружинку. Процедуру проводим до тех пор, пока датчик не станет чистым полностью. Перед тем, как устанавливать датчик, необходимо проверить расстояние от корпуса датчика до самого конуса. Оно должно быть в пределах 22-23 мм.

После очистки узла даем ему хорошо просохнуть, устанавливаем новую прокладку и собираем всю конструкцию в обратном порядке. Холостые должны прийти в норму, а работа двигателя стабилизироваться. Устойчивых вам холостых оборотов, и удачи на дорогах!
