Как отрегулировать клапана на газели эвотек

Регулировка клапанов газель некст

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:

  • неисправности коленчатого вала;
  • проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
  • механическое повреждение блока цилиндров;
  • слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.

Без применения щупа отрегулировать зазор достаточно сложно. Можно воспользоваться специальной рейкой, но ее толщина должна быть четко установленной именно на 0,35 мм. Выполнять регулировку «на горячую» не рекомендуется — допущение малейшей ошибки выльется в значительные нарушения в работе мотора, а то и приведет к выходу его из строя. Особенно от этого страдают сами клапаны, которые через несколько сотен километров просто прогорают.

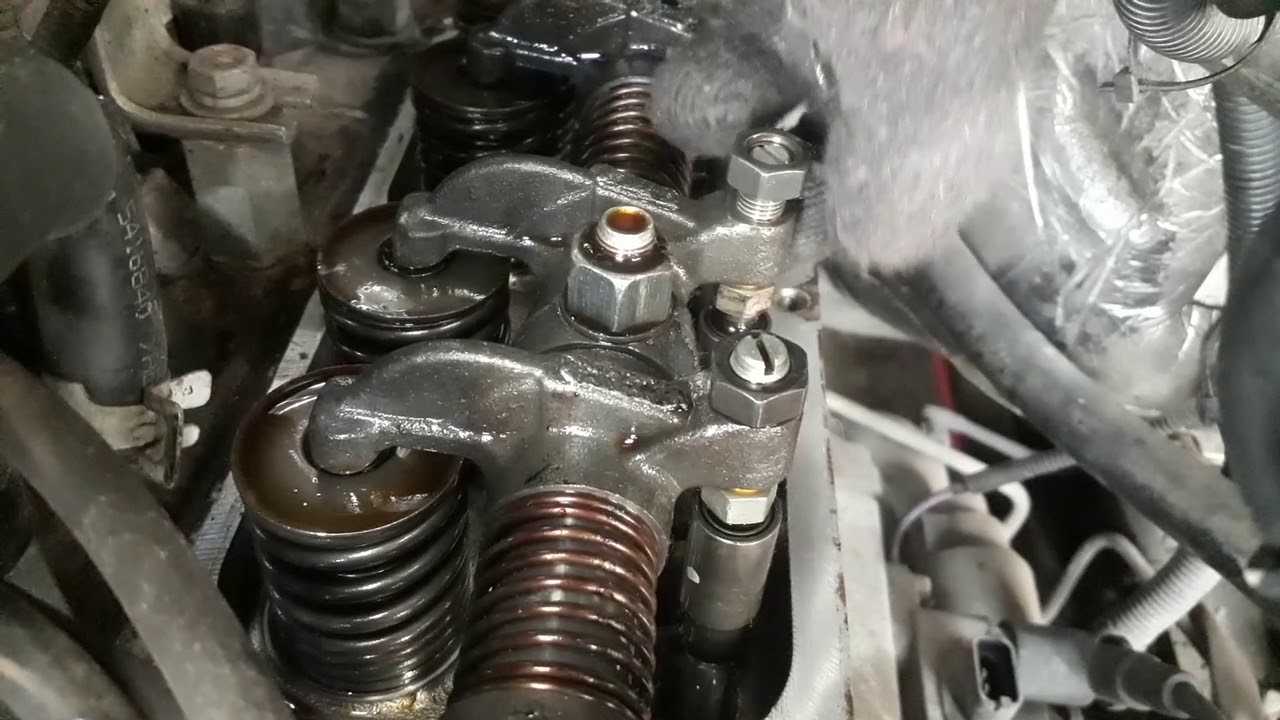

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:

Ремонт двигателей ГАЗ 27 март 2 207 0

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:

Если машина без гидрокомпенсаторов, клапана должны освободится, либо на четвёртом цилиндре, либо на первом. У нас освободился первый цилиндр, на нём клапана не нажаты, на четвёртом наоборот. Выпускные клапана мы настраиваем 0.4, так как машина работает на газу, выпускные клапана сильно зажимает, зазор меньше, можно просто не успеть настроить и прогорит седло клапана или сам клапан. Если вы эксплуатируете только на бензине, можно настраивать 0.3. Впускные клапана делаем на 0.3, в инструкциях советуют делать 0.35 но при этом они сильно звенят, автомобиль бывает даже хуже тянет.

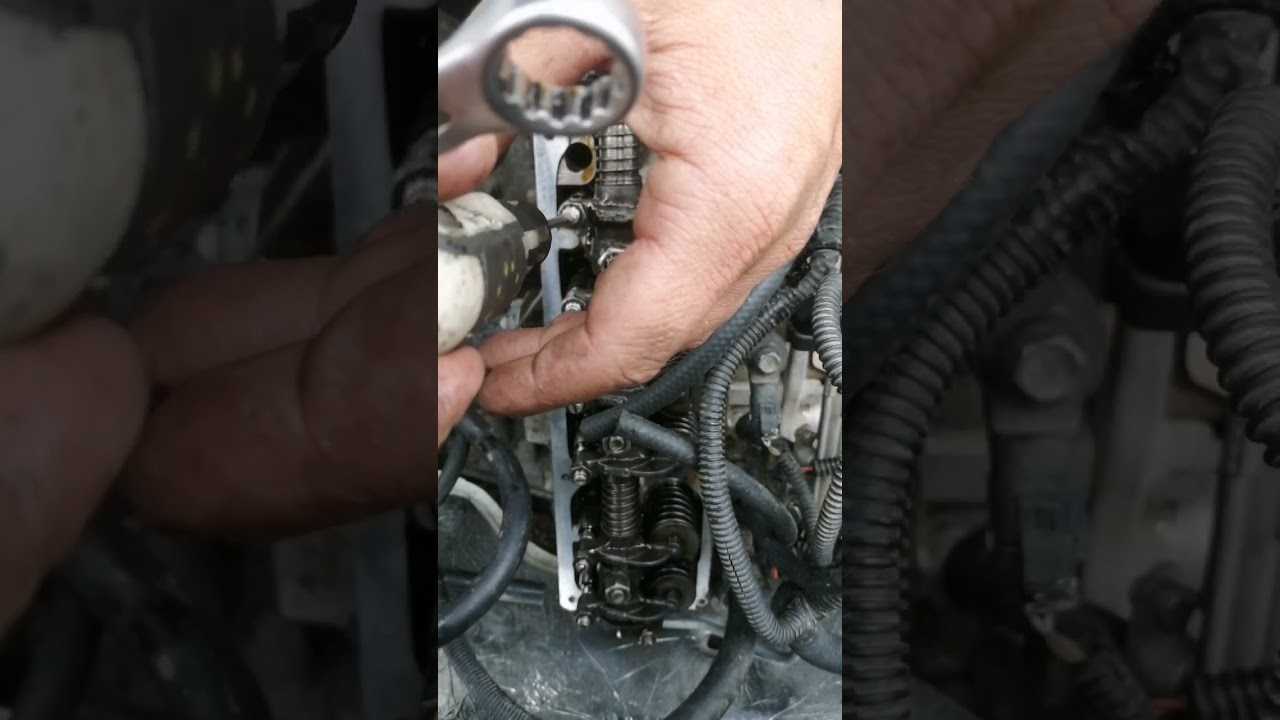

Видео регулировка клапанов в Газель Бизнес УМЗ 4216

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 1

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 2

Для чего регулировать?

Их обычно настраивают для того, чтобы двигатель работал устойчивее в любых диапазонах оборотов. Клапана – это очень важная часть механизма газораспределения. Если настройка зазоров сбилась, то значительно повышается износ различных деталей в ГРМ. Повышается шумность работы силового агрегата, увеличивается расход топлива, что очень существенно для коммерческого транспорта.

Если в процессе работы двигателя прослушивается звон, если стало труднее запустить холодный мотор, а при холодном запуске свечи заливает топливом, тогда пришло время для регулировки клапанов двигателя “ГАЗель”.

Зазоры сбиваются по следующим причинам. Это выход из строя коленвала двигателя, неверный момент срабатывания кулачков в механизме распределения газов. Также зазоры уходят, если имеются различные нарушения целостности блока двигателя.

Причиной повышенного или пониженного зазора может быть и манера вождения водителя. Если водитель предпочитает агрессивное управление, что выражается в резком отпускании сцепления, то это обязательно ведет к интенсивному и преждевременному износу деталей механизма газораспределения.

Инструменты для работы

Для регулировки зазоров понадобится минимальный набор инструментов. Это ключи и отвертка, которая нужна для демонтажа клапанной крышки. Также следует найти пластинчатые щупы для измерений зазоров.

Снятие форсунок.

От форсунок необходимо открутить трубки высокого давления топлива. Они очень сильно притянуты. Гайка топливной трубки прикручена  к форсунке через штуцер. При откручивании обязательно необходимо придерживать штуцер ключом. Чтобы он не чал откручиваться от форсунки. Это может привести к тому что погнется а возможно и лопнет топливная трубка. Трубки желательно открутить и от рейла. Потому что ни не позволят потом снять клапанную крышку. При дальнейшей установке на место трубки нельзя путать местами. Они имеют свой угол прилегания к форсункам и рейлу. И что бы не путаться из желательно пометить или положить по порядку.

Затем  снимаются электрические разъёмы, и трубка обратки.

Форсунки крепятся специальными скобами. Достаточно открутить крепёжный болт. Снять скобу. После чего форсунка вынимается. Можно столкнуться с тем что форсунка тяжело выходит из колодца. Поэтому требуется её раскачать вправо влево. После чего она начнет двигаться. Это происходит, потому что уплотнительные резинки дубеют. Начинаю пропускать  газы из камеры сгорания. образуется нагар. Поэтому спешить не нужно. Постепенное раскачивания поможет разрушить образовавшийся нагар. При каждом снятии установке форсунок желательно менять уплотнительные кольца. Они как правило продаются отдельно на весь комплект форсунок.

После того как сняты форсунки откручиваются крепежные болты клапанной крышки. Снимается крышка . Можно приступать к регулировке клапанов.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Технологическая схема работ следующая:

  1. Снять клапанную крышку, осмотреть целостность деталей газораспределительного механизма на предмет механических повреждений.
  2. Вращением коленчатого вала установить метку в виде риски, расположенной на задающем диске, совмещая с указателем в виде заостренного стержня на передней крышке блока цилиндров. При этом, первый цилиндр находится на такте сжатия.
  3. Проверить щупом 0,3 мм первый клапан. Щуп должен проходить между скользящей поверхностью коромысла и торцом клапана. При уменьшенном зазоре, если щуп не проходит, необходимо отвернуть контрящую гайку и вращая регулировочный болт увеличить зазор, контролируя его изменение щупом. Интервал зазора первого и восьмого клапана допускается устанавливать от 0,3 до 0,35 мм.
  4. Проверить щупом 0,35 мм второй клапан. Порядок регулирования осуществляется так же, как и в п.3. Интервал зазоров клапанов со второго по седьмой рекомендуется устанавливать от 0,35 до 0,4 мм.
  5. Далее проверяется и регулируется четвертый и шестой клапан.
  6. Повернуть коленчатый вал на 360 градусов до совмещения меток, указанных в п.2.
  7. Проверить и отрегулировать клапаны в следующей последовательности: восьмой, седьмой, пятый и третий в соответствии с зазорами, указанными в пп.2 и 3.

Правильная регулировка клапанов на двигателе УМЗ 4216 – это залог его успешной работы, в части касающейся тяговой характеристики, ровного холостого хода и снижения расхода топлива.

Автомобили Газель, выпускающиеся с экологической нормой Евро 4 и двигателями УМЗ А 274 EvoTech 2.7 и другими аналогичными моделями Эватек (иногда называют «иватек») работают с гидрокомпенсаторами и редко нуждаются в поправке их положения относительно коромысла. С установленными гидрокомпенсаторами регулируются не зазоры (их нет), а только взаимодействие коромысла с плунжером. Необходимо отметить, что на ЗМЗ двигателях с двумя распредвалами, гидрокомпенсаторы работают на порядок устойчивее и не нуждаются в механическом регулировании их положения.

Как понять, что двигателю необходимо произвести регулировку клапанов

Регулировка клапанов довольно таки простая процедура, но довольно муторная. Как правило, автомобиль УАЗ приобретается с целью езды по бездорожью. Новички, купившие автомобиль полагают, что справиться с регулировкой клапанов самостоятельно будет нелегко, но опытные “УАЗоводы” знают, что в этом нет ничего сложного.

Как же понять, что двигателю необходимо произвести регулировку клапанов? Для этого познакомимся с признаками нарушения регулировок зазоров клапанной системы.

  • Снижение мощности двигателя;
  • Слышны постукивания клапанов;
  • Внутри работающего карбюратора появляются вспышки;
  • В районе глушителя слышны хлопки, похожие на звуки выстрелов.

Регулировка клапанов необходима автомобилю в случае капитального ремонта двигателя, если ремонт производился самостоятельно, если же ремонт делали в сервисе, то соответственно они сделают все сами. Но, не будет лишним перепроверить, так как показывает практика после сервисного ремонта встречаются недоработки.

Другими словами, любые манипуляции, которые требовали снятие оси коромысел требуют настройку клапанов.

Так же клапана необходимо регулировать в случае длительного пробега. Периодичность, с которой производиться регулировка составляет от 30 до 40 тысяч километров. В общем любой ремонт, который затрагивает клапана должен заканчиваться их регулировкой.После капитально ремонта, замены ГБЦ клапан может быть зажат, иными словами, когда один клапан всегда открыт, это приводит к тому, что начинает троить двигатель.

Регулировку клапанов можно делать двумя способами- по шкиву или по трамблеру.Разберемся по порядку с чего нужно начинать данный ремонт.

Регулировку клапанов следует начинать со снятия крышки оси коромысел. В данном случае ось коромысел держится на шести болтах. Соответственно, в первую очередь следует открутить болты, затем отсоединить, если закреплен шланг разряжения вакуума на трамблер зажигания. Далее для удобства убираем трубки и все что находится над крышкой оси, чтобы во время ремонта нам ничего не мешало. Для регулировки клапанов понадобится набор щупов, из которого нужны два щупа на 0,35 и 0,40. Следующее, что потребуется – кривой стартер, который понадобится для вращения коленвала и освобождения тех клапанов, которые необходимо отрегулировать.

Итак, сняли крышку оси коромысел. Внутри, под крышкой можно увидеть эмульсию, которая образовалась в результате попадания антифриза в масло.Данную эмульсию следует удалить. Для начала регулировки клапанов следует выставить первый поршень в положение верхней мертвой точки(ВМТ). Для этого берем кривой стартер, вставляем его в шкив коленвала, перед этим обязательно нужно проверить, что выключено зажигание, масса, и далее смотрим на шкиве метку. После крутим коленвал до того момента, пока не появится та самая метка. Первая отметка – это момент зажигания, примерно на нее необходимо выставить поршень. По завершению данных манипуляций поршень будет находиться в положении верхней мертвой точки (ВМТ).

Регулировка клапанов двигателя Cummins 2.8 ISF на газель некст

В общем, казалось бы банальная тема, регулировать клапана сегодня умеет каждый по крайней мере опытный газелист!) Только вот на двигателе Камминс народ почему-то боится и соответственно не умеет их регулировать. Кто-то думает что там нужен специальный калибр, кто-то что это могут сделать только спецы из какого-нибудь грузового сервиса. Сходство в том что никто не хочет отдавать свою машину газовскому сервису с их “качественным” подходом к ремонту и обслуживанию! От чего же ещё?! Наверно из-за того, что в инструкции по эксплуатации стоит пометка, что первый раз клапана регулируются на 150 тысячах километров пробега. Ну и сразу, мол иностранный двигатель, с какой стороны к нему подходить не знаем, в сервисе знают (вернувшись на несколько строк выше “о сервисах”). В общем, как оказалось, не так и страшно, не так это и сложно!)

У меня пробег почти 90 тысяч километров пробега и начали потихоньку цокотать клапана на гезели. Вместе с этим двигатель стал работать немного не ровно. Пообщался по этому поводу с адекватными людьми, говорят чушь эти 150 тысяч… На 80 тысячах на машинах клапана регулируют только в путь и есть что регулировать… Нагрянули выходные… руки чешутся, надо что-то с машинкой поделать!) Ну и пошло-поехало… Снял радиаторы, помыть вроде как! Снял, помыл, что-то быстро управился. Грязи особо не было, наверно спасла сеточка и то что в сезон тополиного пуха я практически не ездил

Снял вискомуфту, покрутил её, повертел, грязь почистил, обратил внимание что шток клапана и вращающая его при нагреве спираль в масляных следах:

Существенно/несущественно это для её работоспособности, не знаю. Пока работает. Далее поменял подшипник натяжного механизма (6203) с Китайского NSK, непонравился его люфт мне (ранее, на 50 тысячах километров пробега, я поменял такой же подшипник на верхнем опорном ролике) на Итальянский Trialli, как и ранее выпрессовывал/запрессовывал головкой на “27”. Ну и наконец, решил залезть под клапанную крышку!): Откручивается элементарно: Скидываем трубку сапуна, которая зафиксирована быстросъёмным хомутом. Ключиками “13” и “17” откручиваем трубки высокого давления от форсунок, так же их ослабляем гайки на “17” на топливной рампе, что бы отвести в сторону. Отвёрткой вытаскиваем фиксаторы штуцеров обратки и вытягиваем из из форсунки. Отключаем разъёмы питания от форсунок. Откручиваем головкой на “13” фиксатор самой форсунки. И аккуратно вытаскиваем форсунки вверх.

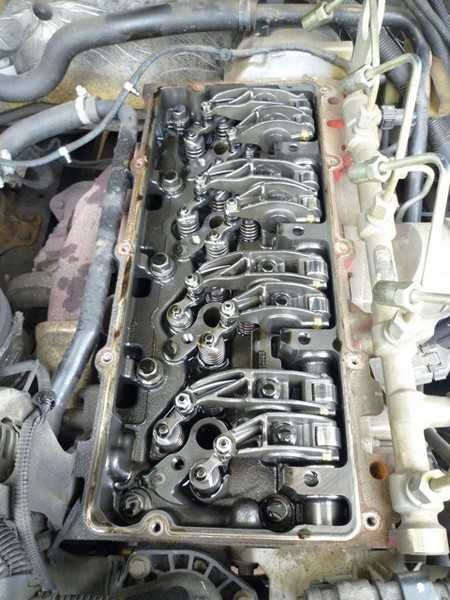

Клапанная крышка пластиковая, крепится болтиками на “8”. Откручиваем и легко снимаем её

Кому интересно, обращаем внимание на чистоту! Масло Shell Rimula R5e, замена каждые 7-8 тысяч км. Контрящие гайки на “10”, регулировочные винты под торкс 15:. Поближе…

Поближе…

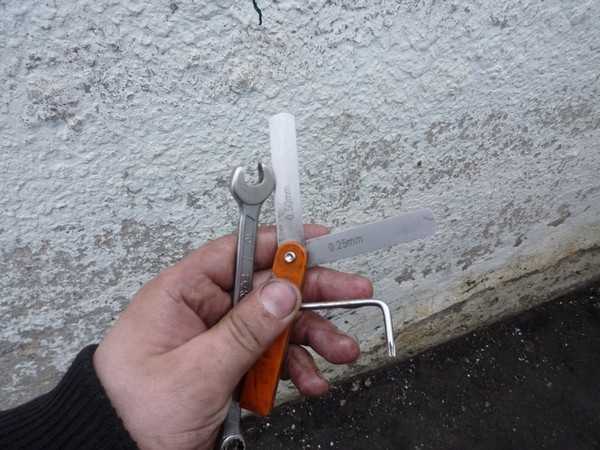

Собственно инструмент для регулировки:

На впускных 0,25 мм, на выпускных 0,5 мм должно быть. Верхняя мёртвая точка находится элементарно! На шкиве коленвала есть отверстие, его совмещаем с отверстием на блоке двигателя в верхней точке шкива:

При выставленной В.М.Т. проверяем зазоры на клапанах, должен быть зазор на рокерах:1 (0,25 мм),2 (0,5 мм), 3 (0,25 мм),6 (0,5 мм), если В.М.Т. которая через 360 градусов коленвала, то: 4 (0,5 мм), 5 (0,25 мм),7 (0,25 мм),8 (0,5 мм). Короткие- впускные соответственно у которых зазор 0,25 мм и длинные, соответственно, выпускные на которых зазор 0,5 мм. Мостик клапанов без износа, присутствует только след от контакта, соответственно проблем, которые могли быть вызваны износом мы не имеем:

Чтобы прокрутить коленвал, я использовал старый, проверенный способ:

Информацию по зазорам, кстати, и не только, можно подчерпнуть на информационной наклейке:

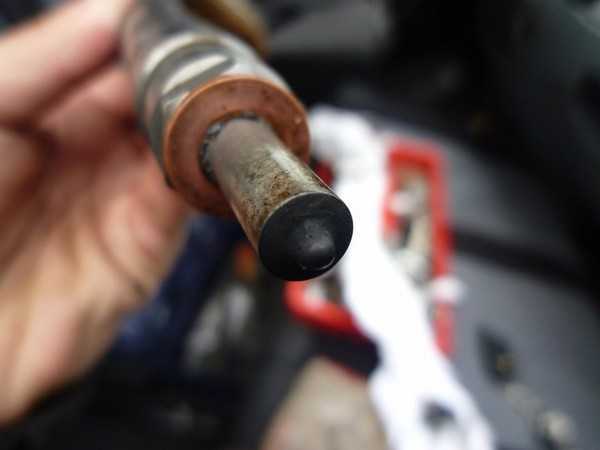

Собираем всё в обратной последовательности. Перед установкой форсунки проверяем толщину медной шайбы, она должна составлять 1,5 мм. Кстати, момент затяжки болтов крепления форсунок 15 Н*м. Получаем вот такой вид:

Что могу сказать по результатам регулировки клапанов… А вот перестали они цокать. Звук у работающего двигателя вновь стал таким когда я его забирал с салона. Шуму убавилось ощутимо! Обкатал полуторой сотней километров, впечатления только самые хорошие! По существу, все клапана были с увеличенными зазорами, то есть где должно быть 0,5 мм, там было и 0,7 и 0,8 мм, там где должно быть 0,25 мм, там и 0,35 мм и 0,4 мм. Вот так вот! Заодно поменял ZF’овский бачок гура и жидкость гидроусилителя. Старая, кстати, темная на столько что цвета не видно! Взял Shell Spirax S2 ATF AX.

следующая статья:

Замена вискомуфты на двигателе Cummins ISF 2.8 газели некст

Неожиданно похолодало!) И ещё заводская вискомуфта, BorgWarner, портившая мне мозг с начала лета, начала доставлять

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

  1. Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО.
  2. Двигатель газели при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
  3. Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

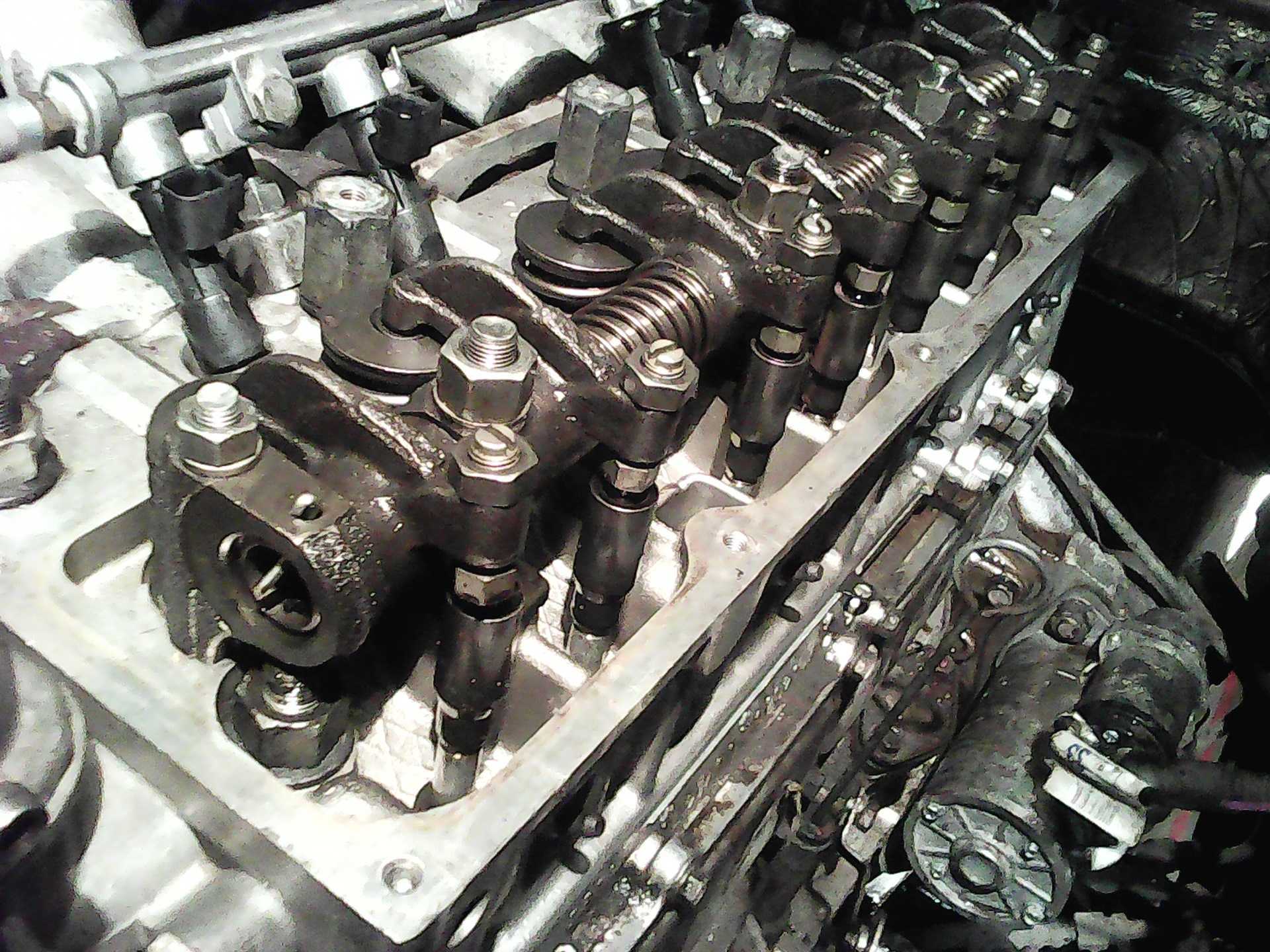

Разобранный двигатель 4216

Но если звуки слишком громкие и идут они от клапанов или толкателей или если частота вращения коленвала увеличивается, а эти звуки сливаются в общий гул, то двигатель находится в порядке.

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:

  • неисправности коленчатого вала;
  • проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
  • механическое повреждение блока цилиндров;
  • слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.

Без применения щупа отрегулировать зазор достаточно сложно. Можно воспользоваться специальной рейкой, но ее толщина должна быть четко установленной именно на 0,35 мм. Выполнять регулировку «на горячую» не рекомендуется — допущение малейшей ошибки выльется в значительные нарушения в работе мотора, а то и приведет к выходу его из строя. Особенно от этого страдают сами клапаны, которые через несколько сотен километров просто прогорают.

Газель Бизнес 4216 регулировка клапанов. Видео

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:

Газель Бизнес 4216 регулировка клапанов. Видео

Ремонт двигателей ГАЗ 27 март  2 207  0

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:
Если машина без гидрокомпенсаторов, клапана должны освободится, либо на четвёртом цилиндре, либо на первом. У нас освободился первый цилиндр, на нём клапана не нажаты, на четвёртом наоборот. Выпускные клапана мы настраиваем 0.4, так как машина работает на газу, выпускные клапана сильно зажимает, зазор меньше, можно просто не успеть настроить и прогорит седло клапана или сам клапан. Если вы эксплуатируете только на бензине, можно настраивать 0.3. Впускные клапана делаем на 0.3, в инструкциях советуют делать 0.35 но при этом они сильно звенят, автомобиль бывает даже хуже тянет.

Видео регулировка клапанов в Газель Бизнес УМЗ 4216

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 1

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 2

Источник
autohelpvideo.ru
avtomobilgaz.ru
awtosowet.ru

Причины изменения величины зазора в клапанной системе

Следует отметить, что регулировка заключается в установлении определенного фиксированного промежутка между коромыслом и клапаном. Его величина может довольно быстро изменяться. Причинами таких нежелательных отклонений считаются следующие неполадки:

  • выход из строя коленчатого вала;
  • неправильный момент срабатывания кулачков в газораспределительном механизме;
  • нарушение целостности блока цилиндров.

Кроме перечисленных неисправностей двигателя, причиной плавающего зазора может являться поведение водителя за рулем Газели. Чрезвычайно агрессивное вождение, выражаемое ускоренным спуском сцепления, например, способно привести к преждевременному износу функциональных узлов.
