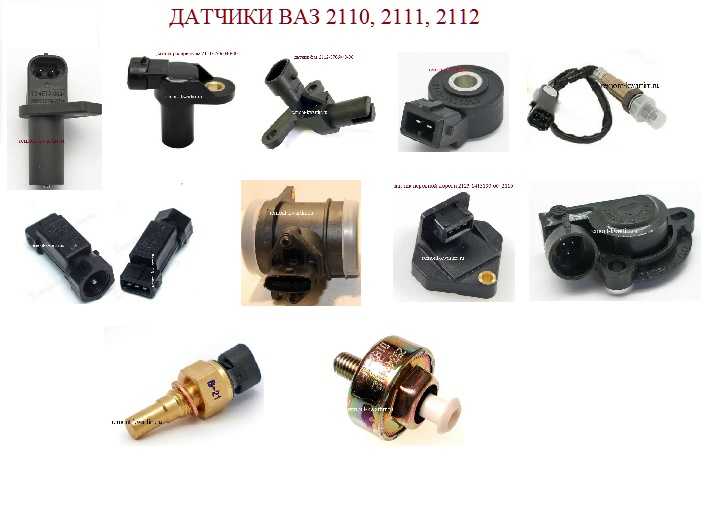

Датчики ваз 2110 или 2111 или 2112

Признаки выхода из строя ДПРВ

С течением времени датчик фаз на ваз перестает правильно функционировать. Естественный износ является основной, но не единственной причиной поломки устройства. Признаки неисправности легко определить

Достаточно обратить внимание на то, как работает двигатель автомобиля. Первый пуск ДВС будет затруднен и вместо привычного «схватывания» он произойдет после длительного кручения стартера

В процессе эксплуатации транспортного средства заметно снижается его мощность, при разгоне наблюдаются «провалы» в динамике, периодически ощущается нестабильность в работе двигателя. Кроме того, значительно повышается расход моторного топлива. Происходит это, потому что «электронный мозг» выдает команды для системы подачи топлива и момента его воспламенения, основываясь на неполных данных, тем самым впрыск топлива осуществляется в неидеальных для функционирования условиях. Также на приборной панели будет гореть сигнал «СНЕК», что свидетельствует о необходимости проведения компьютерной проверки систем автомашины. На отдельных транспортных средствах возможна фиксация коробки передач в одном положении.

Данные симптомы говорят о проблемах, возникших в работе ДВС, и необходимости срочного прохождения комплексной диагностики для выявления точной причины их появления.

При диагностировании автомобиля компьютером, ошибка датчика фазы будет указана одним из следующих кодов, записанных в памяти: Р0300, Р0340, Р0341, Р0342, Р0343, P0344, P0365.

Датчик температуры ваз 2112 Охлаждающей жидкости, салона, двигателя

Если не включается вентилятор радиатора, тогда одной из причин этого недуга может быть датчик температуры охлаждающей жидкости (ДТОЖ). Не спешите сразу его менять, сначала попробуйте проверить ДТОЖ, тем более сделать это самостоятельно достаточно просто.

ДТОЖ находится на выпускном патрубке системы охлаждения в потоке охлаждающей жидкости (ОЖ) двигателя. Внутри датчика находящийся Термистор с «отрицательным температурным коэффициентом» — при нагреве его сопротивление уменьшается, а низкая температура дает высокое сопротивление.

Оглавление

Охлаждающей жидкостиКак проверить датчик температуры салона

Охлаждающей жидкости

Снятие:

1) В начале посмотрите какие детали вам мешают подлезть к данному датчику, вот к примеру корпус воздухофильтра мешает, подумайте снимать его или нет, о том как снять читайте в статье: «Замена корпуса воздухофильтра на ВАЗ».

2) Идём дальше, помните мы вам говорили что жидкость нужно будет сливать из системы охлаждения, так вот воспользуйтесь статьёй под названием: «Замена охлаждающей жидкости на автомобиле», там объясняется как слить эту жидкость, но можно и без сливая датчик заменить, просто двигатель немного в жидкости испачкаете, в общём делайте всё на своё усмотрение оба способа помогут вам нормально заменить какой либо из двух датчиков на автомобиле.

3) Так вот после того как вы слили жидкость, выберите датчик который будете менять и ещё клемму минус с АКБ не забудьте скинуть (О том как скинуть клемму, читайте «вот в этой статье»), после выбора отсоедините все то что подсоединено к тому датчику который вы собираетесь менять (см. фото ниже), когда отсоедините за грани нужный датчик (Так же фото ниже посмотрите, на них грани отчетливо видны) выкрутите и снимите его с автомобиля, заменив на новый, если же вы жидкость охлаждающую из системы не сливали, то примечание ниже прочтите внимательно.

Примечание!Если же вы решили не снимать жидкость и прямо так датчик заменить, то первым делом возьмите в руки второй датчик и по не многу выворачивайте старый, когда его можно уже будет крутить рукой уберите гаечный ключ в сторонку и рукой датчик начните выкручивать, делайте медленно и при выкручивании датчик прижимайте к отверстию вить если вы его назад будете тянуть то не поймёте во-первых когда он выкрутиться да и во-вторых жидкость начнёт по не многу выливаться через грани датчика, поэтому выкручивайте и прижимайте хорошенько его, как только поняли что всё датчик выкручен, быстро вынимайте его и на его место новый датчик вставляйте, жидкости выльется совсем немного если вы не замешкаетесь и сделаете всё правильно, ну и в завершение закрутите новый датчик до упора и проверяйте его работоспособность, заведя для этого двигатель и наглядно посмотрев пропали ли все симптомы неисправности или же нет!

Установка:

Вот насчет установки, всё делается в обратном порядке снятию но только не забудьте герметик (Это на ваше усмотрение) нанести на грани датчика как показано на фото ниже (На нижнем фото показан совсем другой датчик, просто это для наглядности), но если вы уже завернули датчик и у вас ничего не течёт то значит герметичность и без того хорошая и смысла смазывать грани нет.

Проверка датчика температуры охлаждающей жидкости:

Проверяются датчики как мы уже сказали идентично, просто у них показания немного разные будут, для проверки ёмкость какую либо подыщите (Стакан удобно кстати или прямо чайник можно использовать) и её нагрейте до определённой температуры (Температура до которой можно нагревать ёмкость, показана на показаниях ниже, к примеру прогрейте её до 100 градусов и термометром это проверьте, опустите датчик в нагретую воду но только именно ту часть которая в отверстия в двигателе у вас завернута была, контактами датчик опускать в воду не нужно) и после этого подсоедините к датчику провода и проверьте его при помощи омметра на сопротивление.

Как проверить д.т. салона

Проверить датчик температуры салона ВАЗ 2112. Датчик температуры исправен, если заслонка движется на открытие или закрытие, в зависимости от выставленного значения – max (красная точка) или min (точка синего цветва), соответственно. Сняв передние дефлекторы, вы сможете пронаблюдать движение заслонки.

Проверьте соответствие сопротивления датчика и температуры в салоне. Оно должно быть следующим: при 22 градусах по Цельсию сопротивление датчика составляет 20 Ом, при 16 градусах – 25 Ом.

Инструкция по снятию и замене датчика положения распредвала Приора 16 клапанов

Если возникли подозрения на неисправность самого датчика фаз (а не его цепи), тогда его нужно снять и проверить. В случае выявления его неисправности, он подлежит замене.

Для снятия ДПРВ на Приоре понадобится выполнить следующие действия:

Выключить зажигание (клемму скидывать не обязательно), и отсоединить фишку питания.
Используя ключ на «10», выкрутить два крепежных болта.
Если к одному из них доступ свободен, и добраться до него можно обычной трещоткой, то ко второму доступ ограничен.
Чтобы его выкрутить, понадобится воспользоваться накидным изогнутым ключом или головкой и шестигранником на «5» (показано на фото ниже).
Перед вывинчиванием крепежных болтов ДПРВ, нужно снять ремень генератора.
Далее получаем доступ к крепежным элементам, и вывинчиваем их.
После этого извлекаем датчик фаз, и приступаем к его проверке или замене. Аналогичным способом происходит установка изделия

При установке обязательно обращаем внимание на наличие резинового уплотнительного кольца. Затяжку крепежных болтов завод-производитель рекомендует осуществлять с моментом 6-8 Нм.

Ниже представлен видео ролик о том, как лучше и легче всего снять ДПРВ на Приоре без его повреждения.

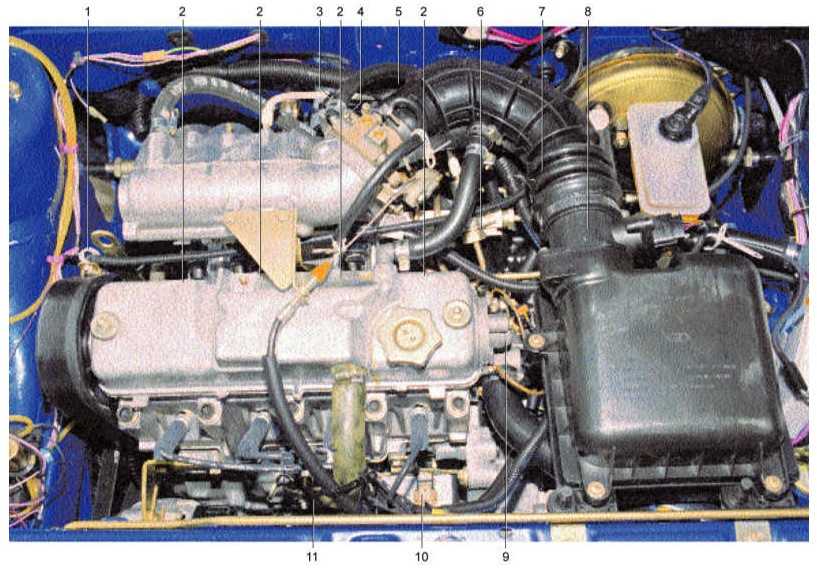

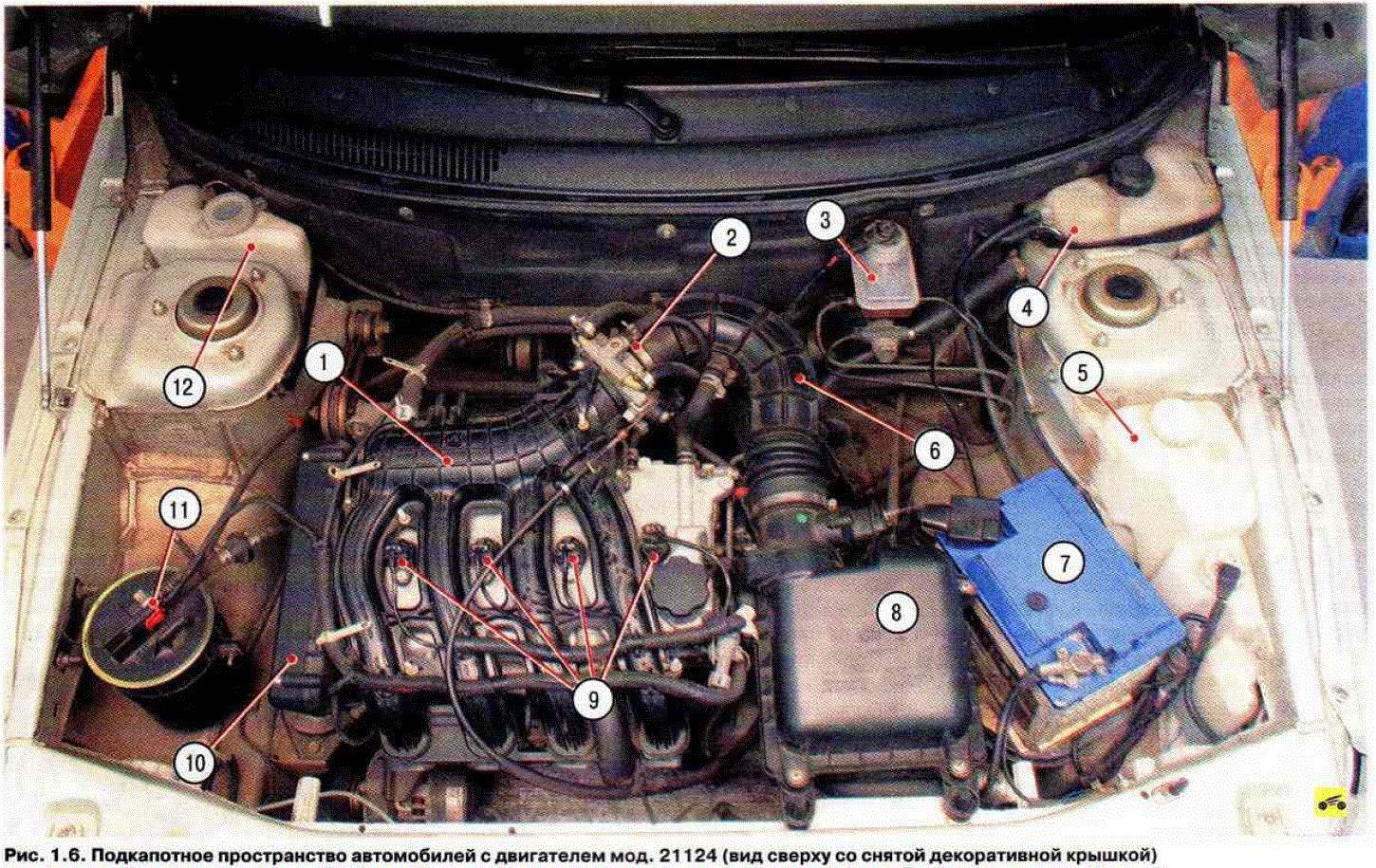

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Как работает ДПРВ?

Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.

Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра. Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй. При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.

Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.

Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала. Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала. Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.

Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника. Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал. Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.

Датчик детонации

На моторах ВАЗ-2111, ВАЗ -2112 легковушки устанавливаются два типа датчиков: одноконтактный и двухконтактный.

Работа датчика основана на пьезоэффекте: при сжимании пьезоэлектрической пластинки на ее концах образуется разность потенциалов. При детонации в датчике детонации возникают сигналы напряжения, по которым контроллер корректирует опережение зажигания.

Согласно классификации завода производителя датчику детонации присвоено следующее обозначение (номер) — 2112-3855020-00, 2112-3855020-01, 2112-3855020-02, 2112-3855020-03

Одноконтактный датчик детонации ВАЗ 2110 — 2111 — 2112 вкручен в верхнюю часть блока цилиндров.

Двухконтактный датчик детонации крепится на шпильке в верхней части блока цилиндров.

Датчик детонации 2112-3855020-00 имеет следующие технические характеристики:

1. Вид сенсора — пьезокристаллический;
2. Коэффициент изменения на частоте 7,0 кГц, мВ/g 26±6;
3. Параметр перевода на частоте 6,5 кГц, мВ/g 28±8;
4. Непостоянность АЧХ в интервале (5-10) кГц, мВ/g не более 6;
5. Электрическая ёмкость, пФ 900 – 1300;
6. Выходящее сопротивление, МОм 1 – 10;
7. Вес, г. — 40;
8. Температура эксплуатации, С – от -45 до +130;
9. Относительная влажность воздуха при температуре +40С, % не более – 95;
10. Атмосферное давление, мм рт. ст. – от 630 до 800.

Датчик детонации (ДД) подключается прямо к контроллеру. Для этого у него на корпусе имеется двухконтактный разъем. Клемма «1» ДД соединена с контактом «19» ЭБУ. Контакт «2» датчика детонации подключается к клемме «20» контроллера. Дополнительно провода, идущие от датчика детонации, имеют экран. Он предотвращает влияние электрических помех на сигналы датчика. Экранирующая обмотка проводов ДД подсоединена к корпусу двигателя.

Очевидные признаки неисправности

• Увеличенная детонация мотора;
• Р0326 — цепь устройства детонации, выход сигнала из возможного размеры;
• Р0327 — Линия датчика детонации, низкий размер сигнала;
• Р0328 — цепь устройства детонации, увеличенный уровень импульса.

Признаки, указывающие на неисправность датчика распредвала

Теперь давайте поговорим о том, как нам точно распознать выход из строя ДФ. Это, в частности:

• загоревшаяся на панели приборов надпись Check;
• неполадки и сбои, появляющиеся в режиме самостоятельной диагностики;
• ухудшение динамики и снижение мощности;
• увеличение расхода топлива.

Следует сразу же отметить, что данные признаки также могут указывать и на какие-то иные проблемы. Тем не менее одной из них как раз и является неисправность датчика распредвала. Если после запуска двигателя вы видите на приборной панели загоревшуюся надпись Check, тогда как стартер продолжает прокручиваться еще несколько секунд, то проблема, скорее всего, именно в ДФ. Все дело в том, что если он выходит из строя, то при запуске двигателя ЭБУ будет некоторое время ожидать поступления информации от датчика распредвала.

Если никакого сигнала от ДФ электронный блок управления так и не дождется, он все равно отдаст команду завестись, основываясь при этом уже на системе зажигания. На проблему с датчиком распредвала укажет и бортовой компьютер. В таком случае на его дисплее загорятся коды ошибок – 0343 либо 0340. Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого устройства. Соответственно, процесс диагностирования существенно облегчается.

Выявить поломку в большинстве случаев можно с помощью визуального осмотра. В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ – возможно, на нем есть какие-то механические повреждения. Их наличие – это практически 100-процентный признак неисправности. Далее следует проверить на возможное наличие влаги контакты. Они могут от этого замыкать, соответственно, датчик просто не может передавать информацию на электронный блок управления.

Помимо этого, проверьте контакты и на предмет окисления и ржавчины, из-за которых информация на ЭБУ передается некорректно. Следующий этап – осмотр цепи. При выявлении оборванных или поврежденных проводов замените их и после этого проверьте работу авто. Если проблем не обнаружено, следует продолжить поиск.

Достаточно часто возникает поломка, при которой без замены датчика распредвала просто не обойтись. Проделать данную операцию вполне можно и самостоятельно – не обязательно ехать на автосервис, и платить мастерам за работу. Крепится датчик всего лишь одним болтом – чтобы его открутить, следует взять ключ на 10. Далее можно снимать само устройство. Не забудьте сразу же после этого закрыть разъем, в который вставляется датчик, чтобы не допустить падания туда грязи или пыли. Для того чтобы убедиться в своей догадке, можно поставить заведомо работоспособный датчик, одолженный, например, у кого-то из знакомых. Если автомобиль после данной манипуляции заработал нормально – смело отправляйтесь в магазин и покупайте новый.

Следует отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ находится возле распределительного вала, под воздушным коллектором. Соответственно, добраться до него будет более сложно. Для того чтобы процесс замены датчика распредвала здесь был более удобным, рекомендуется предварительно снять решетку радиатора. Крепится он с помощью 2 болтов – их проще всего открутить с помощью удлинителя головки. Далее алгоритм действий такой же, как было описано выше. Кстати, попробуйте тщательно протереть старый датчик, и вернуть его на место. Вполне возможно, что устройство снова заработает нормально. Если не помогло – значит, придется раскошелиться на новый.

Как вам статья?

Мне нравитсяНе нравится

Типовые неисправности датчика распредвала ВАЗ 2112

Этот механизм, как правило, невосприимчив к влиянию внешних факторов, однако существует ряд типичных неисправностей, в результате которых индикатор может не работать. На ВАЗ 2112 может не работать контрольный индикатор положения распредвала в двигателе из-за:

• Наличие неисправности в основной проводке, ведущей к датчику;
• Перегрев элемента управления из-за длительной эксплуатации автомобиля в состоянии перегрузки;
• Попадание влаги или мелких абразивных элементов внутрь самого устройства.

неисправность датчика распредвала на автомобиле можно диагностировать по ряду косвенных признаков, среди которых:

• Резкое увеличение расхода топлива;
• Снижение динамики силового агрегата, снижение мощности;
• Проблемный разгон двигателя, пониженная тяга подруливающего устройства;
• Наличие «выступа» двигателя, появление проблем при запуске двигателя на холоде;
• Выход из строя режима самодиагностики двигателя;
• Проверить освещение на приборной панели автомобиля.

Если на ваш автомобиль влияет один или несколько факторов, рекомендуется проверить работу этого агрегата. Датчик положения распредвала стоит недорого и легко заменяется, но отказ от замены неисправного элемента может привести к быстрому выходу из строя силового агрегата.

Причины неисправности ДПРВ

Помимо признаков неисправности датчика фаз, важно знать и возможные причины, чтобы избежать подобного на новом оборудовании. Естественный износ детали — одна из главных причин, это происходит из-за постоянного воздействия высоких температур от двигателя и вибрации в корпусе самого датчика

Из-за этого могут оборваться контакты, оборваться крепление или повредиться магнит

Естественный износ детали — одна из главных причин, это происходит из-за постоянного воздействия высоких температур от двигателя и вибрации в корпусе самого датчика. Из-за этого могут оборваться контакты, оборваться крепление или повредиться магнит.

Вторая возможная причина — неисправность в подаче питания на деталь или в считывании сигналов. Это может быть связано с механическими повреждениями контактов. Реже встречается поломка предохранителя, который также ответственен и за подачу питания на датчик.

[Закрыто] Решено: Эксплуатация без датчика фаз или обманка

Чтобы отправить ответ, вам необходимо авторизоваться или зарегистрироваться

1 Тема от AntKuv 2016-01-02 22:27:28

• АнтКув
• Вентилятор лада2111.рф
• Неактивный

• Расположение: Тамбов
• Регистрация: 01.09.2013
• Сообщений: 815 Поблагодарили: 369
• Автомат: ВАЗ-2110

Тема: Решено: Эксплуатация без датчика фаз или обманка

Вопрос многих шокирует, но тем не менее. Можно ли, например, оставить в головке неисправный датчик фаз, а ремонтируемый подключить к блоку и просто оставить в подкапотном пространстве? Как будет себя вести машина? Такое желание возникло, когда я отключил датчик фаз и один день проехал без него. Расход топлива у меня сильно упал, но “контроль” был постоянно включен. Разницы в тяге и динамике не заметил. Знаю, можно и без датчика прошить, но это слишком дорого)) А тут, видимо, датчик подключен, но на положение распредвала сигнал не пойдет.

• Расположение: Касимов
• Регистрация: 21.04.2014
• Сообщений: 743 Поблагодарили: 143
• Автомобиль: ГАЗель 33023 дв 405.22, 2.4 16кл 140цв

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.
