Как заменить и отрегулировать рабочий цилиндр на газель?

? Ход штока РЦ сцепления

Полный ход не меньше 35 мм (а точнее не больше чем у главного) — но к полному выключению сцеплепленя он относится довольно косвенно!Сцепление в зависимости от формы (и состояния) ведомого диск, а так же конструкции и состояния корзины и т.п. может выключится и за 15 мм хода и за 30 не выключится

На Ниве заводской ГЦС умер у меня таким образом на 23 тысяче км. Был заменен новым, а старый с замененными резинками теперь стоит на семерке у которой аналогично родной помер на 160 тыс.

Или менять резинки — 10 р. или ГЦС

>>> Огромный ход — это значит, что педаль уже прошла 35 мм, >>> а шток РЦ ещё и не думает двигаться.

: : Вот я и подумал, что м.б. поршень главного цилиндра застревает, не возвращаясь к толкателю?: Ну это врядли — если в РЦС возвращается

>>> В том то и дело, что, если предположить, что поршень ГЦС >>> ходит с половинной амплитудой, то и поршень РЦС будет ходить >>> с половинной амплитудой, если система герметична.

: : Как это можно проверить не снимая главный цилиндр?: : Систему прокачивал. Воздуха, похоже, нет.: ЕСли последнее утверждение верно и система герметично — в смысле нет ухода жидкости из бачка — то СКОРЕЕ ВСЕГО — : перепускает манжета ГЦС: Симптомы — «ватная» педаль, педаль сцепления «проваливается», надо вынимать ее ногой назад, при очень резком нажатии может быть лучше.

>>> Ногой вынимать не приходится, но, как я писАл выше, >>> педаль проваливается на 35 мм до начала движения штока РЦС.>>> Этот провал явно не для регулировки упорным винтом.

: : На Ниве заводской ГЦС умер у меня таким образом на 23 тысяче км. Был заменен новым, а старый с замененными резинками теперь стоит на семерке у которой аналогично родной помер на 160 тыс.: : Или менять резинки — 10 р. или ГЦС: : -swb

>>> Похоже, придётся всё же снимать ГЦС и, м.б., РЦС >>> для осмотра и дефектовки. А так не хотелось.

Источник статьи: http://forum.auto.ru/niva/337859/

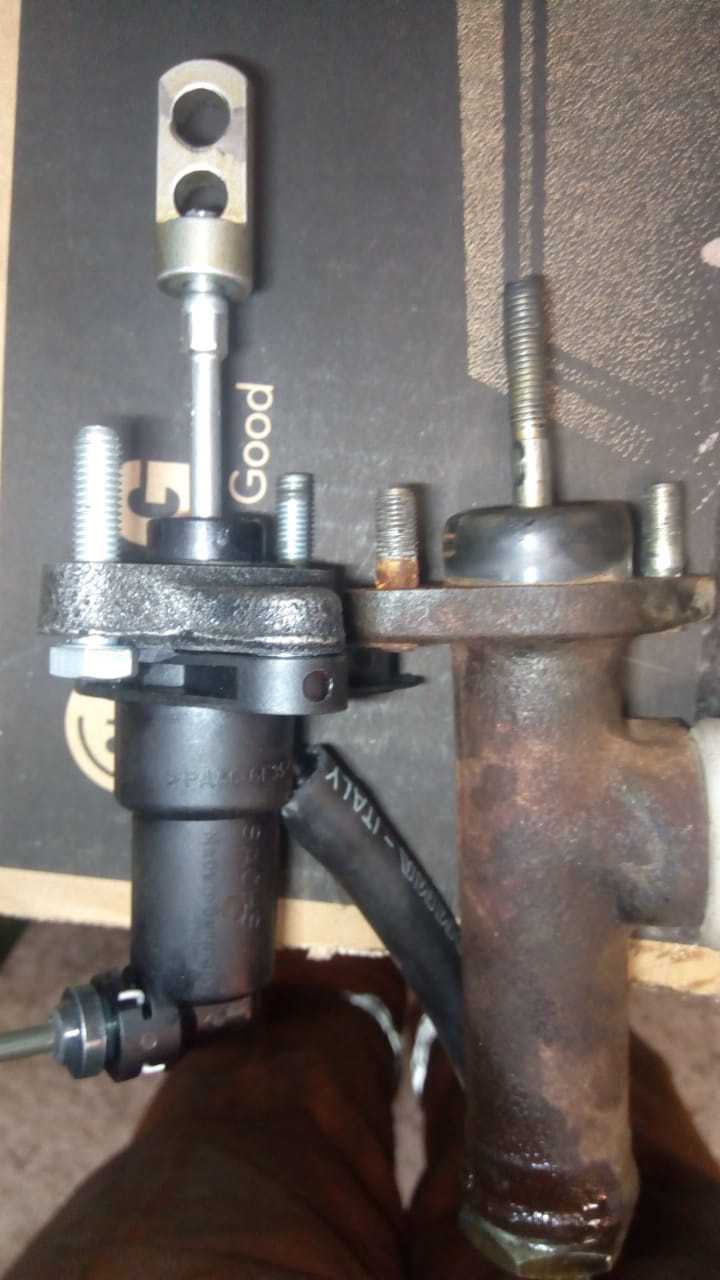

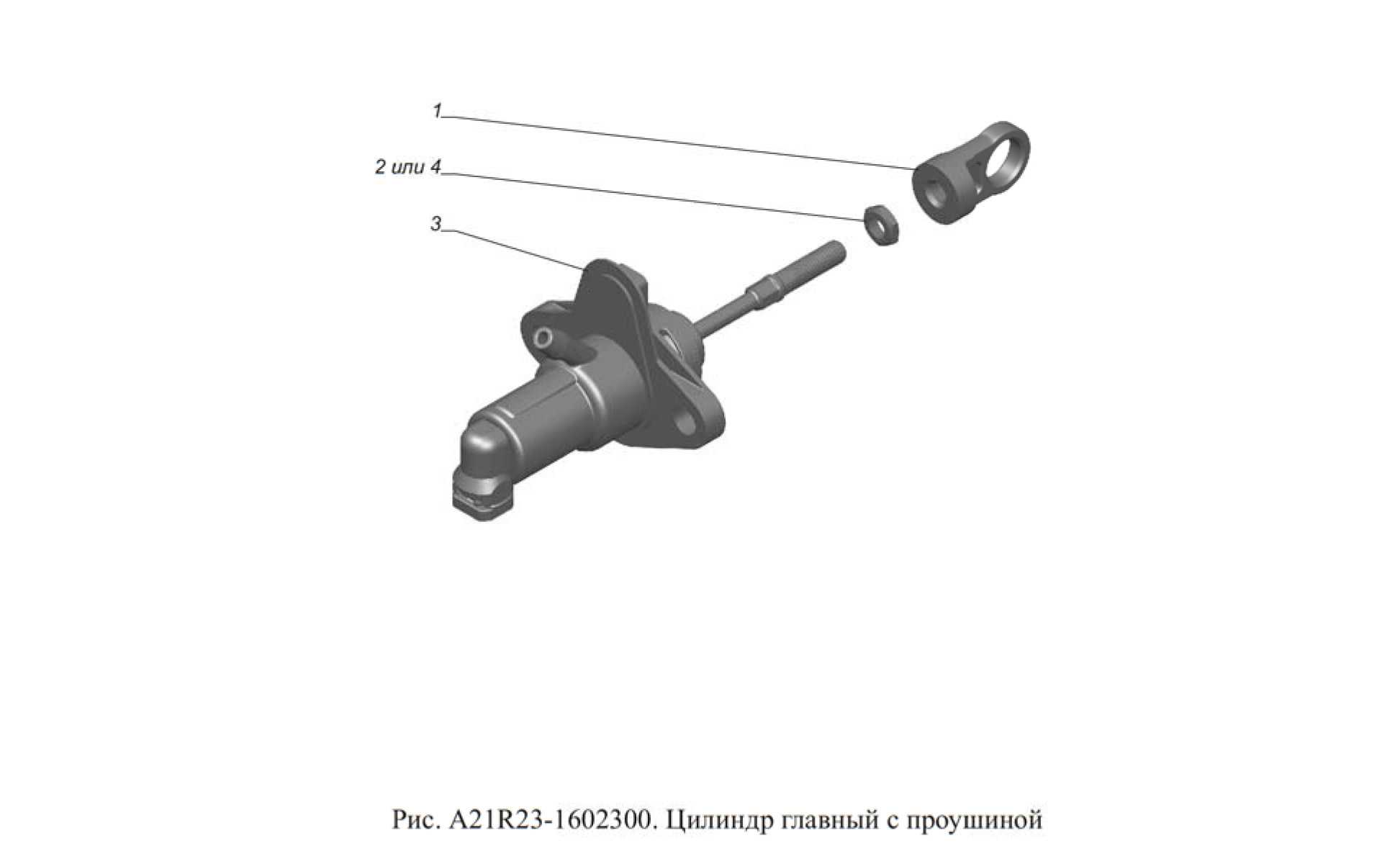

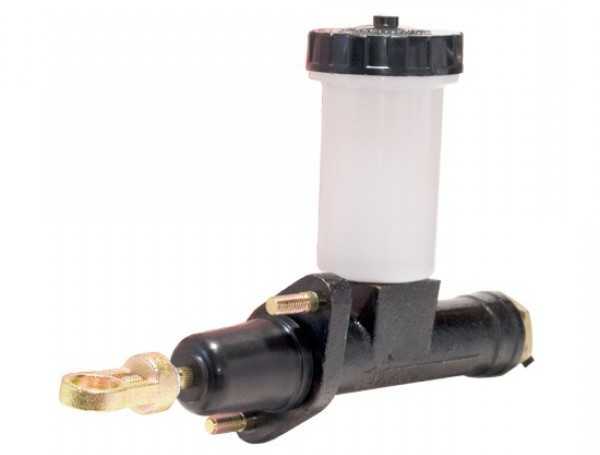

Всё про главный цилиндр сцепления

Один из элементов гидравлической системы сцепления – главный цилиндр сцепления (ГЦС), участвующий в передаче усилия с педали на вилку выключения сцепления, прижимающую подшипник к лепестковой пружине корзины. Это один из двух цилиндров, обеспечивающих работу всего гидропривода.

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

от педали через толкатель (10) на шток (8) передается усилие,
поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1),
жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку,
при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

сторона руля (левый, правый) – имеет значение при асимметричном креплении,
есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него),
способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали,
материал корпуса: чугун, алюминий, сталь, полимер,
размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль

Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

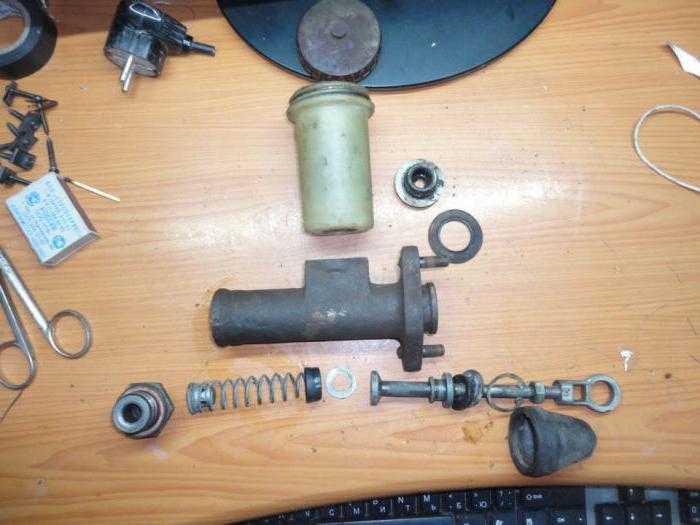

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Ремкомплект ГЦС

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи. Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

Электронная педаль газа, как ее можно починить

Как работает электронная педаль газа?

Принцип работы электронной педали газа такой: после того, как водитель нажимает акселератор, данные об углах надавливания попадают с помощью специальных датчиков в блок управления. Затем идет в ход ЭБУ, который рассчитает нужный угол для открытия дроссельной заслонки, а привод откроет ее на этот же угол, согласно полученным данным. При этом, если нужно изменить величину угла, то блок управления без получения соответствующей команды сделает это сам. Водитель не может регулировать данный процесс на все 100%.

2. Когда требуется замена электронной педали газа?Основные неисправности и электронный привод связаны с электроникой. В кронштейн педали встроены 2 датчика, они передают на блок управления команды. Как только один из датчиков выйдет из строя, на панели тут же загорится лампочка, отвечающая за исправность системы управления двигателя. ЭБУ переходит в резервный режим, медленнее растут обороты. Когда из строя выходят 2 датчика, включается аварийный режим и движок работает на холостом ходу. Датчики не подлежат ремонту, следует заменить электронную педаль газа.

Проводка тоже может повредиться и по этой причине нарушится работа дросселя. Если электрический движок износился, то монитор выдаст ошибку, которая указывает на аварию. Эти повреждения легко можно устранить. Если из строя выходит ускоритель электронной педали газа, а он отвечает за динамику автомобиля, то его меняют на новый ускоритель.

3. Ремонтируем сами педаль газаВ основном меняют весь узел целиком. Но прежде чем вы приступите к решительным действиям, лучше выяснить причину поломки. Чтобы проверить педаль газа, ознакомьтесь с информацией. Для этого следует разъединить датчики и колодку, открутить крепежные гайки, а затем демонтировать педаль.

Для проверки понадобится мультиметр. Нужно подсоединить его к разным выводам, следить за тем, как изменяется электрическое сопротивление. Оно должно плавно уменьшаться, если же есть скачки, значит деталь неисправная.

В некоторых случаях можно сделать ремонт педали газа, к примеру, при повреждении проводки. При обнаружении дефекта (повреждены провода, нарушена изоляция и так далее), действуют по следующей схеме: освобождают ось крепления шестеренки, снимают жгут. Для этого отпаивают провода и освобождают скобу, затем вытягивают кабель. После чего меняют провода и разбирают разъем под педалью, распаивают. Затем собирают заслонку и тогда можно спокойно ездить.

Если авто реагирует «с запаздыванием» на нажатие акселератора, то педали газа нужна шпора, иначе говоря, (электронный корректор). Это устройство сокращает до минимума интервал между открытием и нажатием заслонки. Этот отдельный модуль подключается к датчикам, через процессор он преобразует подаваемые сигналы, потом подает их на контроллер.

В любом специализируемом центре можно сделать тюнинг педали газа, что является результатом прогресса. Но если вы не относитесь к категории людей, которые предпочитают проехать с ветерком, а предпочитаете ездить с минимальными затратами топлива и аккуратно, то этот вариант для вас.

Снятие главного цилиндра

Шаг 1: Подготовьте все необходимые инструменты и материалы для работы. Выключите зажигание автомобиля и установите на ручной тормоз упоры, чтобы предотвратить случайное движение газели.

Шаг 2: Отсоедините от главного цилиндра шланги гидравлической системы тормозов, отвернув крепежные гайки. Освободите также крепежные болты, чтобы полностью отсоединить цилиндр от корпуса.

Шаг 3: Очистите поверхность корпуса главного цилиндра от грязи и жира с помощью тряпки и специального очистителя. Будьте осторожны, чтобы не повредить уплотняющие элементы.

Шаг 4: С помощью специального съемника аккуратно снимите манжеты с главного цилиндра. Убедитесь, что все детали целые и не повреждены.

Шаг 5: Установите новые манжеты на главный цилиндр, аккуратно их прижимая к корпусу. Убедитесь, что манжеты правильно установлены и надежно фиксируются на месте.

Шаг 6: Закрепите главный цилиндр на корпусе, затянув крепежные болты и гайки. Убедитесь, что цилиндр сидит надежно и не имеет люфтов.

Шаг 7: Подсоедините шланги гидравлической системы тормозов к главному цилиндру и затяните крепежные гайки. Убедитесь, что шланги плотно прилегают к соединениям, чтобы не было утечек.

Шаг 8: Проверьте работу главного цилиндра, нажимая педаль тормоза и обратив внимание на плавность и отзывчивость тормозов. Если все функционирует правильно, соберите все инструменты и материалы и закончите работу

Регулировка сцепления на Газели

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок: Процесс замены сцепления на Газели. Для увеличения срока службы сцепления Газели надежной будет установка как регулировать сцепление на газели некст, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем.

В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнесвыпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:.

Бережная эксплуатация автомобиля не предполагает каких-либо «рывков», а только наличия условий, позволяющих плавно трогаться с как регулировать сцепление на газели некст и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Регулировка сцепления проводится только если узел полностью исправен.

Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ.

Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя.

Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:. Так выглядит рабочий цилиндр сцепления Газели. Из-за того что механизм со временем снашивается, педаль сцепления может заметно ослабеть, вследствие чего ухудшается управление ходом автомобиля. Замена датчика педали сцепления требуется нечасто, ведь его конструкция несложная, он редко выходит из строя.

Однако заменить его все же приходится, если он функционирует со сбоями или вышел из строя. В каких случаях может потребоваться замена датчика педали сцепления? Выполнить ее придется, если появились нижеследующие признаки:. Индикатор «Check» начинает светиться, когда в электронный блок как регулировать сцепление на газели некст не поступил сигнал в течение 2 сек.

Кроме этого, могут появиться и вышеуказанные симптомы поломки. Купить датчик педали сцепления непросто, ведь его может не быть в продаже. Чаще всего происходит следующая поломка: провода отделяются от контактов концевика.

Решение — припаиваем.

Как отрегулировать сцепление на газели 405 двигатель инжектор

В любом случае первое, что нужно сделать, это осмотреть механизм, и удостовериться, что толкатель педали нажимает на концевик должным образом. Также следует убедиться, что провода не вышли из строя. После этой проверки можно снимать датчик. Регулировка концевика педали сцепления производится таким образом, чтобы к моменту фактического выключения сцепления отключения двигателя от трансмиссии производилось замыкание контактов этого концевого выключателя. Контроль момента замыкания можно осуществлять посредством вольтметра или диагностического тестера Аскан как регулировать сцепление на газели некст Применительно к ГАЗели, если говорить о качественных деталях сцепления, на наш взгляд не применимо понятие «усиленный».

Если этот диск «усиленный», то другой «слабый»? А зачем выпускать плохой «слабый»? Как правило, улучшение требуется некачественной продукции.

Первые получили отрицательные отзывы водителей и расширяется линейка «усилеными». Мы специально берем это слово в кавычки, так как оригинальный диск сцепления Sachs разработан именно под определенные характеристики двигателя и КПП ГАЗели. Такой диск полностью соответствует конструктивным особенностям и дольше ходит. Но не говорится же про оригинал — «слабый» или «усиленный».

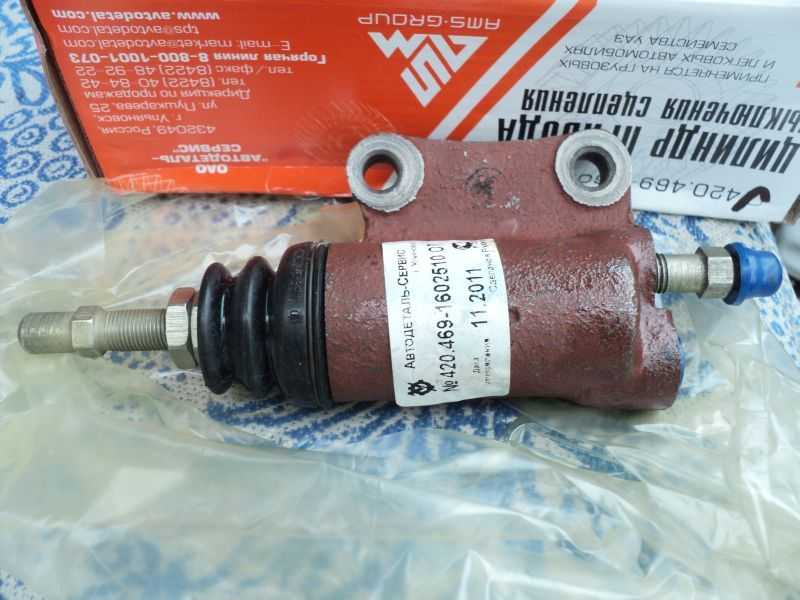

Замена рабочего цилиндра сцепления

Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;
отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;

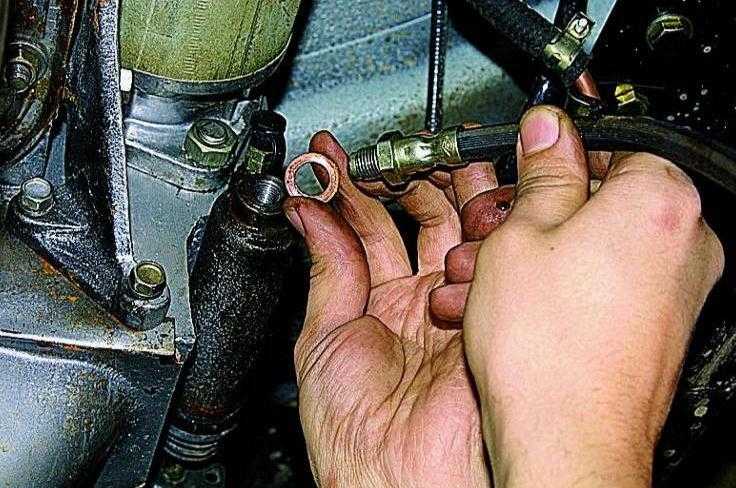

17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник. Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали. Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

Цилиндр выключения сцепления на Газель

Прокачивают рабочий и главный цилиндры производят следующим образом:

заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
при необходимости подливают в бачок тормозную жидкость.

Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2

После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

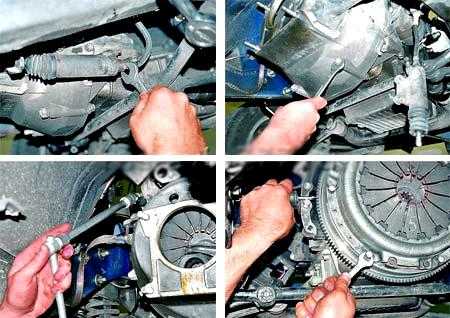

Схема разбора сцепления

Если решились менять весь узел, вот небольшая схема, как самостоятельно все снять и заменить. Поднимаем машину, находим сцепление.

Сначала потребуется отсоединить цилиндр от стартера.
Отсоединенный цилиндр поднимаем вверх вместе со шлангом. Если хотите менять именно цилиндр, отключаем от шланга старую деталь, ставим новую. Также есть доступ к вилке, которую можно открутить и заменить, открутив всего 1 крепежный болт.
Разбираем узел дальше. Снимаем нижнюю часть картера, видим кронштейн, снимаем и его.
Перед нами коробка. Откручиваем ее крепежи, снимаем вместе с муфтой. Вытаскиваем уплотнители. Отворачиваем кожух с маховиком, потихоньку вращаем вручную коленвал, чтобы затем снять диски сцепления. Вытащить их можно через люк.
Только после всех этих операций можно снять главный цилиндр системы. Откручиваем шланг, сливаем жидкость, а затем отсоединяем толкатель и педаль сцепления. Готово, старый узел полностью извлечен, теперь можно установить новый.

Сборка проводится в обратном порядке с учетом следующего:

в шариковые подшипники нужно добавить смазку;
при монтаже кожуха необходимо совместить метки деталей (если меток нет, их нужно нанести).

Как сделать качественную замену

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

При сборке использовались детали низкого качества.
Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
Производились рывки с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

течь главного цилиндра сцепления Газели (ГЦС);
уход тормозной жидкости из бачка ГЦС;

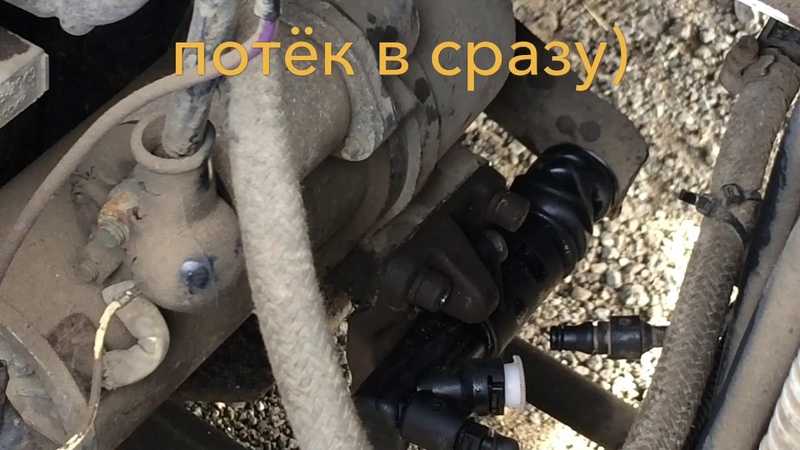

течь рабочего цилиндра сцепления (РЦС);
перепускание манжеты ГЦС;
погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо рывков, а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Особенности регулировки сцепления Рено Логан

На автомобилях Renault Logan устанавливается тросовый привод, точно такой же трос присутствует и на модели Рено Сандеро. Этот привод идет со всеми механическими коробками передач, в независимости от типа двигателя.

Регулируется трос гайкой, которая находится на самом тросу, она расположена рядом с вилкой сцепления. По заводским условиям для неизношенного ДС трос должен иметь длину между кронштейном КПП и вилкой 86 плюс-минус 5 мм, какие должны быть расстояния, показано на рисунке снизу.

Со временем диск сцепления изнашивается, становится тоньше. Из-за этого ПС поднимается, и требуется отрегулировать свободный ход.

Для того чтобы отрегулировать ход педали, ключом на 10 ослабляем контргайку, удерживая ключом на 7 шестигранник, поворачиваем регулировочную гайку.

Установив необходимое положение ПС Логан, фиксируем контргайкой натяжку троса. Проверяем автомобиль на ходу, если свободный ход не устраивает, повторяем операцию.

Устройство сцепления Газель NEXT с Cummins ISF, прокачка привода

Сцепление Газель NEXT с двигателем Cummins ISF2.8 однодисковое, сухое, с центральной диафрагменной пружиной, с гидравлическим приводом. Подшипник выключения сцепления Газель NEXT находится в постоянном контакте с лепестками диафрагменной пружины. Свободный ход вилки выключения сцепления не регулируется.

Картер сцепления, отлитый из алюминиевого сплава, прикреплен к блоку цилиндров двигателя Cummins ISF2.8 болтами. Нажимной диск соединен с кожухом пластинами, которые одной стороной приклепаны к кожуху, а другой — к нажимному диску.

Диафрагменная пружина тарельчатого типа с прорезями,установленная между нажимным диском и кожухом, зажата двумя опорными кольцами.

— Главного цилиндра.— Рабочего цилиндра.— Педали сцепления.— Трубопровода гидропривода выключения сцепления.— Соединительного шланга.

Педаль сцепления Газель NEXT с двигателем Cummins ISF2.8 соединена с главным цилиндром с помощью толкателя, который снабжен регулировочным узлом. В исходное положение педаль возвращает пружина. Датчик информирует электронный блок системы управления двигателем Cummins ISF2.8 о положении педали сцепления в каждый конкретный момент.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров).

Ввиду того, что гидропривод выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 и рабочая тормозная система автомобиля объединены одним бачком, замена рабочей жидкости в гидроприводе выключения сцепления происходит при смене тормозной жидкости в гидроприводе тормозов.

Согласно рекомендации завода-изготовителя заменять жидкость следует через 30 000 километров пробега или 2 года эксплуатации. В зависимости от того, что наступит раньше. В гидроприводе выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 используется тормозная жидкость DOT-4.

Эта жидкость гигроскопична (быстро впитывает влагу из воздуха). Образовавшийся в главном и рабочем цилиндрах конденсат вызывает коррозию деталей и отказ гидропривода, поэтому рекомендуем заменять тормозную жидкость раз в 2 года независимо от пробега.

1. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления.2. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости. Попросите помощника резко нажать на педаль сцепления четыре-пять раз с интервалом одна-две секунды. Затем удерживать ее нажатой.3. Выверните клапан на 3/4 оборота. Из шланга в емкость будет вытекать старая (грязная) тормозная жидкость. Как только жидкость перестанет вытекать, заверните клапан выпуска воздуха.

Постоянно следите за уровнем тормозной жидкости а бачке, не допуская ее снижения до метки «MIN» на стенке бачка. Так как при более низком уровне вы можете не заметить момент полного осушения секции гидропривода выключения сцепления в бачке и в систему попадет воздух. В этом случае гидропривод придется прокачивать. При необходимости доливайте новую тормозную жидкость.

4. Повторяйте операцию 2 и 3 до полной замены жидкости в приводе. Из шланга должна вытекать чистая тормозная жидкость без пузырьков воздуха.5. После замены рабочей жидкости обязательно наденьте защитный колпачок на клапан выпуска воздуха.6. Долейте тормозную жидкость до уровня 15-20 мм от верхней кромки бачка. Закройте бачок пробкой.

Прокачка гидропривода выключения сцепления Газель NEXT с двигателем Cummins ISF2.8.

Если сцепление при нажатой до упора педали выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидропривод сцепления попал воздух. Удалите его прокачкой гидропривода. Кроме того, прокачку выполняют при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с разгерметизацией.

Прокачивают гидропривод выключения сцепления Газель NEXT с двигателем Cummins ISF2.

Если воздух из гидропривода выключения сцепления удален полностью, полный ход наружного конца вилки выключения сцепления должен быть 21,5-23,5 мм. Если это не так, повторите прокачку.

Во время прокачки гидропривода периодически проверяйте уровень тормозной жидкости в бачке главного тормозного цилиндра. Не допускайте падения уровня жидкости в бачке ниже 25 мм от дна бачка. Своевременно доливайте жидкость. Иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново.

Устройство гидравлического привода

Среди основных узлов, которые входят в конструкцию элемента, можно выделить толкатель. С помощью него педаль сообщается с механизмом. Также это сам цилиндр, поршень, пробки и возвратная пружина.

В нижней половине находится рабочая зона. В обычном исходном состоянии поршень цилиндра поджимается с помощью пружины к стенке, разделяющей цилиндр на две зоны. Между поршнем и толкателем есть зазор. За счет него жидкость попадает в рабочую часть. Когда водитель нажимает на педаль, толкатель движется и перекрывает зазор. Жидкость больше не может попадать из верхней зоны в нижнюю. Поршень перемещается, и усилие передается от ноги водителя прямо на рабочий цилиндр.

Комплект сцепления ГАЗель: особенности

Начнем с того, что сцепление представляет собой важный элемент в устройстве трансмиссии автомобиля. Сцепление «связывает» двигатель и коробку передач, именно через данный механизм происходит передача крутящего момента от ДВС на КПП.

При этом сцепление имеет ограниченный срок службы, на который также сильно влияют условия эксплуатации и нагрузки. Как правило, сцепление не всегда изнашивается целиком. На деле, часто выходят из строя отдельные составные элементы (выжимной подшипник, ведомый диск сцепления, корзина).

С учетом того, что Газель часто подвергается большим нагрузкам, в данном случае к выбору сцепления нужно подходить с большой долей ответственности. Перед тем как ответить на вопрос, какое сцепление на Газель лучше выбрать, разберем основные элементы данного механизма, их назначение, принцип работы и особенности.

На Газели установлено диафрагменное сцепление. Корзина сцепления является основой. От ее качества и работоспособности напрямую зависит исправность всего сцепления. Если просто, корзина взаимодействует с маховиком двигателя. Другими словами, она отвечает за включение сцепления и его выключение в момент переключения передач.

Корзина представляет собой блок, куда входит нажимной диск, диафрагменная пружина, а также кожух. Кожух с одной стороны контактирует с маховиком, а с другой с выжимным подшипником (при помощи возвратной пружины). Простыми словами, корзина соединяет ведомый диск сцепления и маховик.

Лепестки (диафрагменная пружина) корзины в кожухе отвечают за плавность работы сцепления. Без нагрузки такая пружина по форме напоминает усеченный конус с радиальными прорезями, которые расходятся по направлению от внутреннего края пружины.

Указанные прорези и формируют так называемые лепестки (зачастую их 18). Каждый лепесток является упругим выжимным рычагом. Благодаря тому, что лепестков много и они широкие, появляется должна упругость.

Ведомый диск сцепления, с учетом того, что на Газели стоит диафрагменное сцепление, в диаметре может быть 225-240 мм. Кстати, диафрагменное сцепление имеет много плюсов по сравнению с рычажным (меньше вес, проще конструкция, постоянная передача крутящего момента даже при изношенных фрикционных накладках). Также наличие диафрагменной пружины предполагает меньшее усилие для отключения сцепления.

Между нажимным диском и кожухом находятся пружины, которые прижимают нажимной диск к ведомому, а ведомый диск к маховику ДВС. Благодаря тому, что между ведущим и ведомым диском возникает трение, крутящий момент передается от маховика через сцепление на КПП.

Так вот, эффективность передачи момента зависит от того, насколько упругими будут пружины. На Газели пружин может быть от 6 до 28. Их количество и упругость влияет на мягкость работы сцепления. Пружины изготавливаются из закаленной стали, прошедшей особую термическую обработку.

Вернемся к ведомому диску. Указанный диск имеет на рабочей поверхности фрикционные накладки, которые имеют однородный состав. Такая поверхность позволяет исключить различные дефекты (сколы, растрескивание, неровности и шероховатости)

Также важно осматривать и качество клепки (как мелкие заклепки ведомого диска с накладками, так и крупные клепки пластин демпфера). Все заклепки должны быть одинаковыми, расположенными в строго определенном порядке относительно края

Не допускаются даже малейшие смещения, люфт демпферных пластин, шатание фрикционных накладок и т.п

Не допускаются и люфты пружин в демпфере. В итоге, все детали сцепления должны быть выполнены без задиров и шероховатостей, качество изготовления не должно вызывать нареканий

Не допускаются даже малейшие смещения, люфт демпферных пластин, шатание фрикционных накладок и т.п. Не допускаются и люфты пружин в демпфере. В итоге, все детали сцепления должны быть выполнены без задиров и шероховатостей, качество изготовления не должно вызывать нареканий.

Специалисты отдельно указывают, что при осмотре перед покупкой также следует обращать внимание на то, есть ли маркировка на демпферной пластине. Указанная лазерная маркировка наносится не всегда (ее отсутствие не во всех случаях говорит о том, что изделие не оригинальное) однако наличие четко указывает на то, что деталь оригинальная

Исключением являются только точные копии-подделки, которые, к сожалению, также встречаются и могут иметь голограмму

Исключением являются только точные копии-подделки, которые, к сожалению, также встречаются и могут иметь голограмму.

Как ехать без сцепления?

Допустим вы примерно или точно поняли в чём произошла поломка, как же теперь доехать до дома или до сервиса? Доехать своим ходом можно, но если вы что-то сделаете не так, это черевато поломкой коробки, выходом из строя синхронизаторов и других составных частей КПП. Если у вас есть деньги и время, то лучше найти водителя, который сможет довезти вас на буксире, или вызвать эвакуатор. Выйдет дешевле, чем при поломке КПП.

Если вы всё-таки решили ехать своим ходом, то читайте дальше. Самый простой вариант — это доехать на первой передаче. Раз сцепления нет, то на заглушённом двигателе включаем сразу же первую передачу (она включится и без сцепления), и в таком положении заводим автомобиль. При повороте ключа зажигания в положение «стартёр» автомобиль сразу же тронется с места и заведётся, будут небольшие рывки. Считайте, что вы тронулись и уже едете.

Будьте осторожны, потому что при нажатии на педаль тормоза машину будет продолжать тянуть вперёд, ведь сцепление никак не нажать. Поэтому чтобы остановиться нужно либо сначала попробовать выключить первую передачу (поймайте обороты, когда она выключится без заеданий), потом затормозить, либо просто заглушить автомобиль.

Далее есть 2 варианта — либо ехать на первой передаче до места назначения (это может быть нереальным, если ехать очень далеко), либо на свой страх и риск научиться переключать передачи без сцепления.

Переключение передач

Чтобы переключить передачу без сцепления, важно поймать обороты, на которых она переключится с лёгкостью. Этот способ называют также включение передач «нахрапом». Можно после какого-то времени удержания газа резко его отпустить и пока обороты падают пробовать переключиться

Но не стоит силой давить на рычаг, если вы доведёте до хруста и сделаете неверное движение рычагом, коробка может прийти в негодность

Можно после какого-то времени удержания газа резко его отпустить и пока обороты падают пробовать переключиться. Но не стоит силой давить на рычаг, если вы доведёте до хруста и сделаете неверное движение рычагом, коробка может прийти в негодность.

Поэтому передвигайте рычаг плавно, вы почувствуете сами когда для шестерёнок будут нужные обороты для зацепления, рычаг может даже сам включить передачу, если вы будете немного придавливать его в её сторону. Одновременно с этим для переключения может понадобится резкость. Если вы поймаете нужные обороты и передача сама не включится, нужно резко, но не сильно попробовать её переключить. Когда приноровитесь, станет получаться.
