Двигатель tj376qei

Причины, по которым гнёт клапана

Можно выделить следующие основные причины:

• Состояние ремня грм (трещины, износ зубьев, ремень перетянут или ослаблен)
• Несоблюдение сроков замены ремня (большой пробег автомобиля).
• Попадание инородного тела (следует проверить правильность установки защитной крышки)

Что происходит в двигателе в момент обрыва ремня

На сегодняшний день чаще всего используются двигатели с 8 и 16 кл. Они отвечают за компрессию цилиндров и за выпуск отработанных газов. Они двигаются из-за распределительно вала, который раскручивается и нажимает на клапан.Рабочий цикл двигателя — это периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя. Рабочий цикл двигателя происходит за 4 такта или 2 оборота коленчатого вала двигателя. (такие двигатели называются 4х тактные, существуют и 2х тактные, но сейчас в автомобилях не применяются). Такты:

• Впуск
• Сжатие
• Расширение
• Выпуск

Клапана в нужный момент открываются и закрываются. Привод осуществляется расположенными на распределительном валу кулачками. При вращении кулачек своей выступающей частью нажимает на клапан, в результате чего он открывается. Кл. пружина закрывает его.

Кулачек— составная часть газораспределительного вала (водители называют его распредвал). Распредвал имеет опорные шейки и кулачки. Крутящий момент от коленчатого вала на распредвал передаётся цепью или ремнём грм.

Если при работающем двигателе обрывается приводной ремень, то распредвал перестаёт быть связанным с коленчатым валом. И он может остановиться произвольно в таком положении, при котором какой-нибудь из клапанов будет полностью открыт. В этом случае поршень при движении вверх может столкнуться с клапаном, который в этом случае гнётся. И как следствие, двигателю грозит серьёзный ремонт. Предстоит разбор мотора, необходимо заменить клапана, а в некоторых случаях может пострадать и «Голова» блока, причём так, что потребуется полная её замена.

На каких машинах гнёт клапана

На большинстве автомобиле при обрыве ремня грм возникает проблема загиба клапанов

Неважно даже работает ли мотор на холостых оборотах или идёт по трассе. Все равно из они могут погнуться. Важно именно насколько провернуло шестерёнку при обрыве ремня

Загиб может произойти на 8, 16 и 20 кл. моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию

Важно именно насколько провернуло шестерёнку при обрыве ремня. Загиб может произойти на 8, 16 и 20 кл

моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию.

На каких машинах не гнёт клапана

На некоторых двигателях имеется небольшая защита – проточки, представляющие небольшие выемки. Данные проточки установлены для того, чтобы при высоких оборотах поршень не догнал закрывающийся клапан. Но при разрыве ремня грм они также помогают уменьшить негативные последствия, а в некоторых случаях совсем не гнёт клапана.

Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. Так как наличие данных выемок ведёт к снижению двигателя, увеличению расхода топлива, и содержания окислов азота в отработавших газов. Многие автокомпании сейчас отказались от подобной защиты.

Самым надёжным методом борьбы с загибанием клапанов является своевременная замена ремня

Топ 3 самых надежных двигателей отечественного производства

За длительное время эксплуатации отечественных автомобилей специалисты смогли вычислить тройку самых надежных силовых агрегатов, выпускаемых заводами ЗМЗ и АвтоВАЗ. Это двигатели отечественного производства:

ВАЗ 11189

Рядная четверка, с рабочим объемом в 1,6 литров. Этот мотор оснащен достаточно простой и надежной газораспределительной системой на 8 клапанов. Втыковые поршни, характерные для всего модельного ряда ВАЗ, на нем были заменены на безвтыковые, которые не гнуться при обрыве ремня ГРМ.

Заводского ресурса такого силового агрегата хватает более, чем на 200 тысяч км пробега. А вот ЭКО уровень двигателя ВАЗ 11189 отвечает всем нормам ЕВРО-4, что не присуще большинству отечественных легковых автомобилей. Дата производства ДВС – с 2015 года, и по сегодняшний день (в 2018 году была произведена глобальная модернизация блока цилиндров).

ВАЗ 21179

Это 1,8 литровый силовой агрегат, с рядным блоком. Еще один бензиновый образец от завода «АвтоВАЗ», который славится высоким уровнем надежности. В его основе лежит конструкция с более устаревшей модели 21126.

Но в ходе модернизации производители оснастили двигатель ВАЗ 21179 новыми коленчатым валом и поршневой группой. За счет этого, при старом расходе, мотор стал выдавать аж 122 лошадиные силы (вместо 110, как на версии 21126).

Изменилась и система охлаждения блока. Теперь она способна выдерживать большое давление, препятствуя течи. Единственный недостаток российского двигателя ВАЗ 21179 – повышенный расход масла на обкатке.

Но если перетерпеть этот период, то силовой агрегат отблагодарит вас 400 тысячами км пробега. Хотя заводской ресурс, на который дается гарантия, заканчивается на 300 тысячах.

ЗМЗ 409

Рядная четверка от Заволжского завода, объемом 2,7 литра, замыкает тройку самых надежных моторов отечественного производства. В отличие от силовых агрегатов АвтоВАЗ этот ДВС укомплектован 16-ти клапанным газораспределительным механизмом. Но в плане надежности он не уступает своим восьми-клапанным аналогам.

Блок мотора ЗМЗ 409 изготовлен из высокопрочного чугуна, с повышенным уровнем огнеупорности, за счет чего двигатель не так сильно страдает от перегрева. Установленный заводом ЭКО уровень этого ДВС достигает стандарта ЕВРО-4. Ну а средний срок эксплуатации блока под индексом 409 составляет 450 – 500 тысяч км.

Единственное слабое место двигателя ЗМЗ 409 – натяжители цепи газораспределительного механизма. Но их ремонт достаточно дешевый

Поэтому брать во внимание этот недочет не стоит. Период выпуска мотора ЗМЗ 409 – с 2001 года, по настоящее время

Тройка самых надежных отечественных агрегатов была разработана для моделей Lada Vesta, Lada X-Ray, Lada Largus, UAZ Hunter, UAZ Patriot и UAZ 452. Также некоторые экземпляры «АвтоВАЗа» поставлялись на экспорт, для использования на легковых автомобилях и универсалах. Поэтому не исключено, что Волжские двигатели отечественного производства можно встретить на некоторых Фиатах и Рено.

Почему гнет клапана

Для начала немного теории. Число клапанов в ДВС может быть разное (вплоть до 32), но мы будем рассматривать 8-ми и 16-клапанные моторы, коих 90% на наших улицах.

Устройство ГРМ

Клапаны служат для подачи горючей смеси в цилиндр и вывода газов после рабочего хода поршня. Управляет их открытием и закрытием распределительный вал. Последний в свою очередь приводится в действие коленчатым валом (в нашем случае – посредством ремня).Не будем углубляться, какие зазоры должны быть между кулачками и как сказывается глубина хода клапана на работе ДВС. Просто знайте: впускные и выпускные клапана должны открываться и закрываться, строго соответствуя текущему такту работы двигателя. А ниже оставим краткое видео, поясняющее работу ДВС.

Если привод рвется, теряется связь между распределительным и коленчатым валом. Что происходит? Первый вал резко останавливается, клапана «зависают». А вот второй по инерции продолжает вращаться. Соответственно, поршни двигаются вверх. Достигая верхней «мертвой» точки, днище поршня попросту ломает тарелку и стержень зависшего клапана.

Последствия обрыва ремня

Так происходит в каждом цилиндре — где‐то в большей мере, где‐то в меньшей. Но исход один — клапана на выброс. Если при обрыве ремня ГРМ под замену пошли только клапана, поздравляем! Вы — счастливчик. Обычно приходится проводить капитальный ремонт двигателя: меняют поршни, шатуны, распредвал и даже головку блока.

Неочевидная причиной загиба клапанов- заклинивший водяной насос. Некоторые просто забывают о нем, когда меняют ремень ГРМ. Да, помпа служит дольше (120-200 тысяч), но она все же не вечная. Лучший способ обезопасить себя — заменить вместе и помпу. Если она заклинит, мотор получит двойной удар — перегрев и загиб клапанов. Восстанавливать после такого уже будет нечего.

Ремень – это расходник, и со временем он теряет прочность. Резина становится жесткой, появляются трещины. Корд растягивается, а местами появляются надрывы. Все это увеличивает шансы на обрыв ремня ГРМ (или как минимум, перескок на пару зубьев).

Описание

Двигатель TJ376QEI производился в Китае. Является точной копией японского мотора Daihatsu CB-90, который выпускался с начала 80-х до конца 90-х. Затем лицензию на производство двигателя выкупили китайцы. Агрегаты под кодом TJ376QEI начал изготовлять завод FAW.

В 90-х отечественный производитель выкупил лицензию на установку агрегата на собственные автомобили. Первоначально планировалось оснащать этим мотором Таврию, но практическое применение он нашел на ВАЗ 1111 (Оке). Модель в таком исполнении получила индекс ВАЗ 11116.

Двигатель представляет собой бензиновый трехцилиндровый атмосферник объемом 1,0 литр, мощностью 53 л. с и крутящим моментом 77 Нм.

Блок цилиндров изготовлен из высокопрочного чугуна.

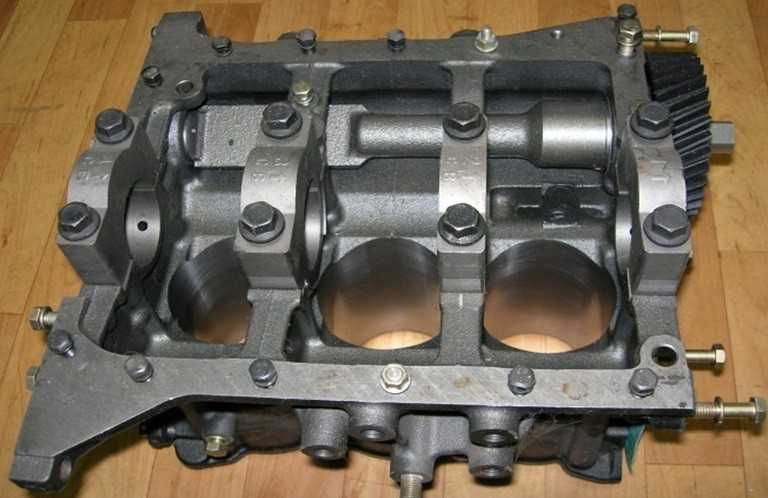

Блок цилиндров TJ376QEI

В нижней части для коленвала имеются четыре опоры. Цилиндры расточены в теле блока. Повышенная жесткость достигнута наличием ребер жесткости.

ГБЦ алюминиевая, с клиновидной камерой сгорания.

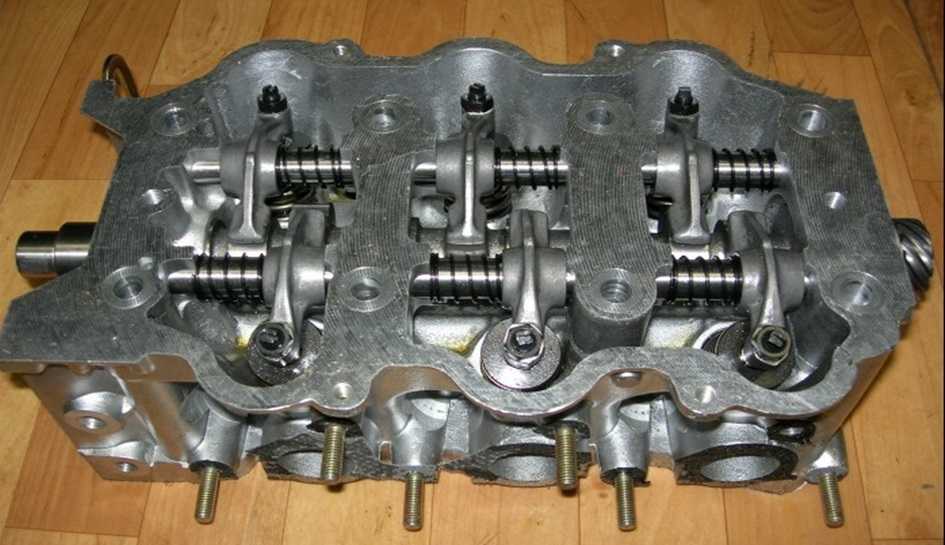

ГБЦ TJ376QEI

Крышка головки имеет сложную геометрическую форму, что придает ей высокую жесткость и обеспечивает антивибрационные свойства.

Поршни с тремя кольцами, два из которых компрессионные, одно маслосъемное. Днище вогнутое, что исключает встречу с клапанами при обрыве ремня привода ГРМ. Поверхность покрыта углеродом. Кольца хромированные.

Шатун из углеродистой стали.

Коленвал изготовлен из чугуна, имеет шесть противовесов для гашения крутильных колебаний.

ГРМ с одним распредвалом (SOHC) и шестью клапанами. Гидрокомпенсаторы не предусмотрены, поэтому тепловой зазор клапанов приходится регулировать вручную. Привод ременный.

Особенностью мотора является конструкция уравновешивающего механизма. Включает только один балансирный вал. Вращение получает напрямую от коленвала. Предназначен для уравновешивания инерционных сил второго порядка (гашение вибрации).

Система смазки выполнена по традиционной схеме. Маслонасос смонтирован на блоке цилиндров, имеет цепной привод от балансирного вала.

Система охлаждения жидкостная, закрытого типа. Тепловой баланс ОЖ регулируется электровентилятором. Помпа получает вращение через ремень генератора (от коленвала).

Система питания топливом инжекторного типа, с обратной топливной магистралью. Бензонасос электрический. Особенность системы – наличие гравитационного клапана для безопасности автомобиля при опрокидывании (предотвращает утечку топлива).

Система выпуска отработанных газов оснащена катализатором, что обеспечивает очистку выхлопа до стандарта Euro 2.

Основные неисправности

К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.

Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360 о .

Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента

Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать

Сложности при запуске горячего 750 см 3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.

Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.

Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.

Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.

Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.

FakeHeader

Comments 20

Наши как всегда! Чем лучше идея, тем дальше на полку. Сколько проектов похоронено — не сосчитать.

Они просто опоздали с карбюраторным мотором, и по этому поставили инжектор китайский.

Что? Ты о чем вообще? Китайский инжектор ставили лишь в последние годы выпуска.

Не надо так возмущаться, Я о трехцилиндровом моторе, а Вы? Китайский хоть ставили, а этот нет, я так и написал.

Тогда как тебя понимать? С карбюратором опоздали, поэтому поставили инжектор. Куда опоздали?

Опоздали они с двигателем карбюраторными, так как они не соответствовали экологическим нормам, Пришлось ставить инжектор, который у китайцев уже был, Евро 2 и сразу же Евро 3. Если этот двиг переводить на инжектор, то опять опоздают, так как нормы ужесточают.

Вот оно что. Не знаешь — не говори. Чушь спорол. Этот двигатель разрабатывался ИЗНАЧАЛЬНО для выпуска Оки. Только потом пришла резолюция выпустить мотор дешевле, вот и намутили в ВАЗе половинку девятки.

Откуда такая информация, про этот двигатель и про резолюцию? Если это так, то я действительно что то не знаю.

Историю автомобиля в интернете прочитай. Там написано и про этот двигатель.

Интернет для меня не авторитет, написать все что хочешь можно. Факты и только факты.

Как я тебе смогу предоставить факты. Ведь все факты в интернете, глупый ты воробушек.

Глуп тот, кто опускается до оскорблений, когда сказать не чего.Жаль таких.

Вот оно что. Не знаешь — не говори. Чушь спорол. Этот двигатель разрабатывался ИЗНАЧАЛЬНО для выпуска Оки. Только потом пришла резолюция выпустить мотор дешевле, вот и намутили в ВАЗе половинку девятки.

Если ты внимательно смотрел видео, то заметил бы, что коробка оковская, а мотор через плиту. Они что сначала коробку от балды изобрели, а потом мотор через пластину к нему изобретали? Чушь несешь ты. Маркировка двигателя 1121, а это не что иное как Ока-2, которую разрабатывали в середине 2000, и пробовали разные моторы, но опоздали. Не знаешь не говори.

Ока создавалась как народный автомобиль, призванный удовлетворить спрос не только молодежи, но закрыть образовавшуюся нишу транспортных- мобильных средств для людей с ограниченными возможностями.

Исходя из технических требований и задания, выдвинутого конструкторам, весь автомобиль и в частности силовой агрегат, должен был быть выполнен из широко распространенных комплектующих изделий, иметь возможность выполнять техническое обслуживание и ремонт своими руками без привлечения квалифицированных услуг сертифицированной станции технического обслуживания.

История развития семейства автомобилей Ока видела применение различных силовых агрегатов. Изначально при «прототипировании» на автомобиль был установлен оригинальный мотор Daihatsu Cuore серии AB, имевший 2 цилиндра и развивавший мощность 26-30 л.с. Было изготовлено несколько первых автомобилей для проведения испытаний.

Несмотря на то, что конструкция двигателя была полностью отработана конструкторами Toyota, данный мотор не был скопирован советскими конструкторами, так как при анализе конструкции выявились повышенные требования к качеству изготовления деталей и сборки самого мотора.

Кроме того, установка такого силового агрегата потребовала бы полностью создать производство двигателей с «0», что повлияло бы на конечную стоимость автомобиля и сроки выхода авто в серию.

К 1979 году конструкторы силовых агрегатов ВАЗа полностью отработали двигатель 2108 и уже были готовы перейти к смене линейки 1,1 л экспортных двигателей ВАЗ 2108-1 на 1300 кубовый мотор 2108, который шел на внутренний рынок. Поэтому было принято решение разрабатывать свой 2-х цилиндровый мотор на базе нового силового агрегата, который составлял основу производственной линейки ВАЗа.

Мотор ВАЗ 1111 – особенности и устройство

650-кубовый мотор 1111 представляет собой «половину» двигателя 2108. Для его создания просто взяли половину двигателя и блока цилиндров, поскольку разработать оснастку под такое решение было проще и дешевле, чем под новый агрегат. Таким образом, 1111-й – двухцилиндровый бензиновый карбюраторный двигатель рядной компоновки, с 2 клапанами на каждый цилиндр и верхней конфигурацией распределительного вала мотора.

1111 в смонтированном виде:

Основные характеристики двигателя «Ока»:

• мощность – 30 сил;
• объем – 649 куб. см.;
• крутящий момент – максимум 44 Нм на 3400 оборотах;
• рекомендуемое топливо – бензин с октановым числом 92;
• цилиндров: 2;
• тип питания – карбюраторное;
• клапанов – 4;
• расход горючего – около 4.7 литра на 100 км;
• охлаждение двигателя – жидкостное;
• экологический стандарт мотора: Евро-0.

Вес и габариты двигателя «Ока»:

• вес – 66.5 кг без КПП и сцепления;
• габаритные размеры – 550*640*670 мм.

Весь рабочий процесс происходит за два оборота коленвала, благодаря чему мотор испытывает серьезные вибрационные нагрузки. Чтобы их компенсировать, предусмотрены два уравновешивающих вала, снижающих вибрацию мотора.

Подачей топливной смеси управляет карбюратор. Смазочная система, как и в 2108, создана с установкой шестеренчатого насоса. Моторное масло забирается из картера, поступая к парам трения распред- и коленвала. Цилиндры орошаются образующимся в ходе работы коленвала масляным туманом, а газораспределительный механизм мотора и клапанные штоки смазываются самотеком.

Корзина

Инжекторная «ОКА» с 3 ‑х цилиндровым двигателем

ОАО «Серпуховский Автомобильный Завод» выпускает автомобиль «ОКА» СеАЗ- 11116 с китайским двигателем TJ 376 QE, производство TJ FAW по лицензии Daihatsu. Также с этим двигателем производится автомобиль FAW Xiali. Китайский двигатель TJ сертифицирован и имеет «Одобрение типа транспортного средства», также соответствует экологическому стандарту EURO – 2 .

Двигатель:

Тип четырехтактный, бензиновый, c ЭСУД Число и расположение цилиндров 3 , в ряд Диаметр цилиндра и ход поршня, мм 76 x 73 Рабочий объем, л. 0 , 993 Степень сжатия 9 , 5 Номинальная мощность при частоте вращения коленчатого вала 6000 об/мин, кВт (л.с.) 39 ( 53 ) Максимальный крутящий момент при частоте вращения коленчатого вала 3000 об/мин, Н.м(кгс. м) 77 ( 7 , 8 ) Минимальная частота вращения коленчатого вала при режиме холостого хода, об/мин 850 – 900 Порядок работы цилиндров 1 – 2 ‑ 3 Массовая доля окиси углерода (СО) в отработанных газах на режиме холостого хода, не более, % 0 , 5

Наличие у двигателя TJ 376 QE электронной системы управления двигателем (ЭСУД). В двигателе использован блок управления фирмы Bosch. При замене блока управления можно получить токсичность выхлопа по нормам Евро – 3 .

Технические характеристики автомобиля ОКА – 11116 :

· Объем двигателя увеличился до 0 , 993 л (TJ 376 QE) с 0 , 75 л (ВАЗ – 11113 ) · Мощность двигателя увеличилась до 53 л.с. (TJ 376 QE) с 32 л.с. (ВАЗ – 11113 ) · Расход топлива снизился до 4 , 0 л (TJ 376 QE) вместо 4 , 6 л (ВАЗ – 11113 ) · Улучшилась разгонная динамика 18 с (TJ 376 QE) с 27 , 5 с (ВАЗ – 11113 ) · Увеличилась максимальная скорость до 150 км/ч (TJ 376 QE) вместо 123 км/ч (ВАЗ – 11113 ) · Установка 5 ‑ти ступенчатой КПП (ОКА – 11116 ) вместо 4 ‑х ступенчатой (ОКА – 11113 ) · Ресурс автомобиля ОКА – 11116 по сравнения с ОКА – 11113 увеличился в 2 раза до 200 000 км.

Дополнительные материалы:

* Все технические параметры – данные производителя.

Наткнулся на ютубе на это видео и был очень шокирован какой двигатель мог бы быть на Оке!

Особенности замены ремня ГРМ на моторе 1.6 л

Если в вашем распоряжении Chery Tiggo с мотором на 1.6 л, замена ремня проходит по похожему принципу. Сильно углубляться в работу не будем, а приведем лишь основные моменты.

На примере двигателя SQR481F:

1. Уберите бачок ГУРа и расширительный бак, ведь они будут мешать работе.
2. Подоприте мотор домкратом.
3. Уберите натяжитель приводного ремня дополнительных агрегатов.
4. Выкрутите болт кронштейна опоры двигателя. Предварительно открутите подушки по бокам и максимально поднимите мотор вверх. Это позволяет изъять болт.
5. Демонтируйте крышки ремня ГРМ. Предварительно сделайте разметку валов и ремня.
6. Поставьте новый ремень и установите все по меткам.
7. Соберите демонтированные ранее детали в обратном порядке.

В остальном принцип работы такой же, как и на Чери Тигго с мотором на 1.8 л.

Надежность, слабые места, ремонтопригодность

Надежность

По мнению автовладельцев двигатель TJ376QEI является надежным. Во-первых, это подтверждается высоким ресурсом пробега в своем классе. Во-вторых, о запасе прочности доходчиво говорит возможность форсирования агрегата. Более того, на TJ376QEI при желании можно установить турбину. Мощность мотора возрастет, а вот ресурс намного снизится.

Высокая надежность TJ376QEI поддерживается своевременным и качественным обслуживанием двигателя.

Слабые места

К сожалению, они свойственны любому двигателю. Имеются они и в этом ДВС. Автовладельцы отмечают сложность ремонта привода масляного насоса. В большинстве случаев при возникновении поломки приходится обращаться к специалистам автосервиса.

Отсутствие гидрокомпенсаторов так же создает определенные неудобства при ремонте и обслуживании двигателя. Регулировка тепловых зазоров клапанов производится кручением толкателей, а не подбором шайб, как на отечественных моторах.

На форумах владельцы Оки 11116 часто жалуются на работоспособность свечей и термостатов. Их качество не всегда соответствует нужному. Но докопаться до истины здесь трудно – никто не пишет о происхождении этих деталей (установлены производителем или уже заменялись в процессе эксплуатации).

Радует одно – в сравнении с ВАЗ-1111 на TJ376QEI слабых мест меньше, и они не так критичны.

Ремонтопригодность

Общее мнение автолюбителей о ремонтопригодности TJ376QEI положительное. Отмечается, что мотор легко ремонтируется в гаражных условиях.

С запчастями проблем нет. Тем более, что на этот двигатель можно подобрать узлы и детали с других марок ДВС.

Хорошим вариантом при ремонте считается замена двигателя контрактным. Стоимость таких моторов приемлемая. Сергей К. из Тверской обл. пишет: «… продают такие двигатели вместе с коробкой, цена около 25 тыс. рублей…».

TJ376QEI среди автовладельцев на хорошем счету. Экономичность и выносливость мотора вполне удовлетворительные в наших условиях эксплуатации. При соблюдении режима выполнения регламентных работ по обслуживанию двигателя поломки являются редкостью.

Основные неисправности

На первых порах существования 1111/11113 владельцы «Оки» часто жаловались на повышенную назойливую вибрацию с шумом из моторного отсека. Особенно сильным был шум во время прогрева мотора, виноваты в нем упомянутые выше балансирные валы. Это явление беспокоит автовладельцев, но неисправностью не считается.
Шуметь двигатель может и по причине слишком больших зазоров клапанов. Проблема устраняется регулировкой таковых. Вибрация же – конструктивная особенность, поскольку в моторе всего два поршня.
Достаточно распространенная проблема моторов – прогар прокладки ГБЦ. Основные его причины:

• заводские производственные огрехи, когда прокладку изготовили с неточностями;
• неправильная затяжка ГБЦ, при которой прокладка обжата не до конца.

Если проводится ремонт мотора, уплотнение заменяют, повторно использовать его нельзя.

Двигатель «Ока» 11113 может плохо запускаться «на горячую», после кратковременной остановки. Причина этого – компоновка отсека двигателя и проблемы диафрагмы бензонасоса. В горячем двигателе ВАЗ 11113 образуются топливные пары, в том числе и в полостях топливного насоса, а этот узел не предназначается для прокачки газов и может «барахлить» при пуске мотора до остывания. Диафрагму можно поменять.

Другие возможные проблемы:

Потеря искры мотора.

Катушки зажигания расположены так, что в них способна попадать вода, например, при пересечении автомобилем луж. Вода приводит к отказу модуля повышения напряжения, как результат – двигатель невозможно запустить. Могут быть и общие проблемы с проводкой, связанные с низким качеством сборки и некачественными проводами, свойственные двигателям ВАЗ в целом.

Поломка охлаждающей системы мотора.

Чаще всего выходит из строя помпа, из-за плохой сборки и низкого качества комплектующих. Если отказывает помпа – двигатель перегревается и ломается, поэтому за температурой агрегата нужно следить и своевременно менять помпу, при необходимости. Термостат мотора также не отличается высоким качеством исполнения и может отказывать, с последующей заменой такового.

Сбои электронных датчиков.

В двигателях «Оки» применена электроника отечественной сборки, не лучшая по качеству, и поломки датчиков – не редкость. Кроме того, они не всегда должным образом закреплены на корпусе агрегата из-за низкой культуры производства.

Несмотря на эти проблемы, многие ремонтные операции, за исключением сложных специфических поломок, могут выполняться автовладельцем самостоятельно или в «гаражном» автосервисе. Для ремонта подходят запчасти от моторов 21083, 21093.

Подвеска, рулевое управление, тормозная система

Передок авто оснащался подвеской типа МакФерсон, с телескопическими амортизаторами, поперечными рычагами и поперечным стабилизатором устойчивости. Сзади же применялась подвеска, состоящая из амортизаторов, винтовых пружин, продольных рычагов и поперечной балки.

Рулевое управление «Ока»…

травмобезопасное, сделанное по типу «шестерня-рейка». Передача усилия от него на колеса производилось двумя рулевыми тягами.

Передние колеса оснащались дисковыми тормозами…

суппорт был подвижным. Регулировка зазоров между суппортом и колодками осуществлялось автоматически.

На задних колесах механизмы были барабанные, между колодками и барабаном регулировка зазора выполнялась автоматически. Привод рабочих тормозов – гидравлический, стояночный же имел тросовый привод.

Бортовая электрическая сеть…

авто была однопроводной, отрицательным полюсом был сам кузов. Номинальное напряжение в сети составляло 12 В. Напряжение в сети поддерживалось двумя источниками – АКБ и генератором.

В целом, автомобиль «Ока» являлся очень интересным, однако нерентабельность производства и неконкурентоспособность с зарубежными авто такого класса привела к сворачиванию его производства.

ОКА СЕАЗ 1116( двигатель tj376qe ).

Предыдущая тема :: Следующая тема
Автор	Сообщение
Sashasevernyj Делаю успехи в разговорном жанре

Зарегистрирован: 06.05.2009 Сообщения: 187 Откуда: Тамбов

02 Мар, Пятница, 18:40, 2012 постоянная ссылка Заголовок сообщения: ОКА СЕАЗ 1116( двигатель tj376qe ). Здравствуйте. Ока трёхцилиндровая. Кто владел или владеет данным автомобилем сейчас, можете подсказать литературу по нему. Сервис обслуживания и диагностики. А так же очень интересует, существует ли на Русском языке справочник по электрооборудованию этого автомобиля или схема электрооборудования? Ну или хоть на каком-нибудь)) Ока трёхцилиндровая. Проблема в следующем: при даче газа не происходит увеличения оборотов, перебои в двигателе и в последствие отказ последнего.

Вернуться к началу

Мотор ВАЗ 11113

Этот двигатель появился позднее как доработка того же мотора от «восьмерки», когда последний довели до объема в 1.5 литра (ВАЗ-21083). Двигатель снова был «располовинен», и в итоге получился агрегат на 750 кубов. Внешний вид моторов 1111 и 11113 одинаков, изменения коснулись только внутренней части. Автомобиль с этим мотором получил название LADA OKA.

Так, был увеличен до 81 мм. диаметр поршня мотора (с 76). Инженеры установили дополнительную охлаждающую систему для камеры сгорания и сделали толще межцилиндровые перегородки.

Дополнительное охлаждение оказалось необходимым из-за повышенного тепловыделения нового двигателя: без него поршни часто клинили, задирались стенки цилиндров, возникали другие неисправности, типичные для перегрева мотора.

Обновленный мотор сделался мощнее на 3-5 лошадиных сил, хотя и остался по-прежнему карбюраторным. В остальном двигатель ВАЗ 11113 технические характеристики получил почти не отличающиеся от «младшего брата», в частности, экостандарт остался Евро-0, прежним осталось и устройство системы топливоподачи (карбюратор). Основные параметры:

• рабочий объем – 749 кубов;
• развиваемая мотором мощность: 33 силы;
• штатный крутящий момент: 50 Нм на 3200 оборотах;
• горючее: 92 бензин:
• расход топлива: до 6.2 л. на «сотню».

Так выглядит заводской инжектор-кит для 11113-го мотора:

Существуют и «самодельные» проекты установки инжектора с последующими доработками мотора – компрессором, перепрошивкой ЭБУ инжектора, и т.д. Кроме того, на заводе СеАЗ до прекращения производства «Оки» выпускалась модель с двигателем 11116 – лицензированным трехцилиндровым инжекторным мотором китайского происхождения TJ 376 QE. Этот мотор развивает до 53 сил и соответствует нормам Евро-2.
