Тюнинг
Сервисные центры обещают повысить количество л.с., перепрошив силовую установку. Однако, на самом деле это не даст существенного прироста мощности. Более эффективным вариантом будет установить прямоточный выхлоп, валы с фазой 268/264.
После нескольких внесенных доработок в двигатель G4GC их нужно настроить. В результате они дадут 160 л.с.
G4GC ~200 л.с. турбо
Для более продвинутого тюнинга устанавливают турбину или компрессор. Для наддува стандартная степень сжатия в 10.1 не нужна. Для улучшения работы нужно снизить степень до 8.5-8.8 с помощью установки кованой поршневой с лункой. После этого необходимо установить форсунки большей производительности (хватит 650 сс). Размера выхлопа 60-63 мм.
Если устанавливается компрессор, рекомендуется с давлением от 0.7 бар до 1 бар, далее нужно его настроить. В случае установки турбины рекомендуется модель TD04. Под нее сварить коллектор и другие сопутствующие детали.
Технические характеристики G4NA 2 л/167 л. с.
При проектировании в G4NA заложена рядная схема двигателя атмосферного типа с 4 цилиндрами. При перескакивании звеньев или обрыве цепи мотор гнет клапана из-за соударения их штоков с поршнями. Цековки на торцах поршней проектировщиками не предусмотрены. Ресурс 200 000 км пробега и высокая надежность цепи считаются достаточными мерами для обеспечения безопасности штоков клапанов.
Основной особенностью движка G4NA стала разработка силами концерна HKAG без посторонней помощи. Получился ДВС с длинным ходом, поскольку соотношение хода поршня к диаметру цилиндра 97/81 мм здесь больше единицы. Сохранилась схема ГРМ OHC 16V, система регулировки фаз CVVT на обоих распредвалах и цепной привод механизма газораспределения.

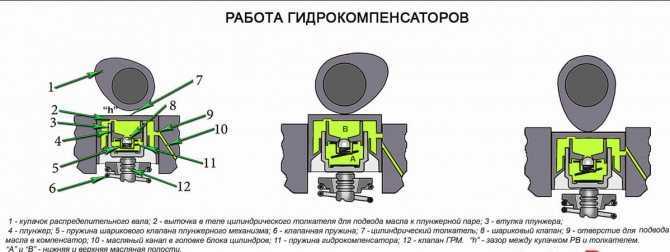

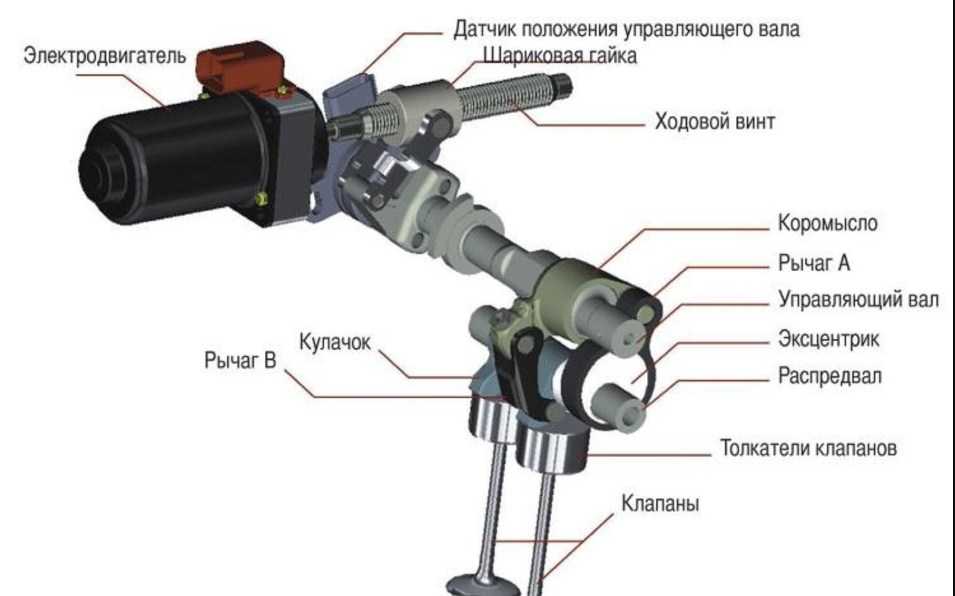

Схема работы гидрокомпенсаторов
Добавились гидрокомпенсаторы с рокерами, произведена частичная модернизация. Улучшено навесное оборудование и его компоновка на корпусе двигателя. Например, впускной коллектор стал пластиковым с изменяемой геометрией каналов.
Гильзы цилиндров внутри дюралевого блока как были, так и остались тонкостенными стальными с «мокрой» посадкой. Фактически увеличить мощность и произвести глобальное улучшение параметров разработчикам не удалось – крутящий момент и мощность, объемы цилиндров и камер сгорания остались на прежнем уровне.
После доработок конструкции технические характеристики G4NA выглядят таким образом:
| Изготовитель | Hyundai |
| Марка ДВС | G4NA |
| Годы производства | 2006 – … |
| Объем | 1999 см3 (2,0 л) |
| Мощность | 123 кВт (167 л. с.) |
| Момент крутящий | 201 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 10,3 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | DIS-4 |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый |
| Выпускной коллектор | литой чугунный |
| Распредвал | встроен механизм CVVT |
| Материал блока цилиндров | алюминиевый сплав |
| Диаметр цилиндра | 81 мм |
| Поршни | алюминиевые |
| Коленвал | 5 опор, 8 противовесов |
| Ход поршня | 97 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-5 |
| Расход топлива | трасса – 6,1 л/100 км смешанный цикл 7,5 л/100 км
город – 9,8 л/100 км |
| Расход масла | максимум 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | — |
| Масло для G4NA по составу | синтетика, полусинтетика |
| Объем масла моторного | 4,2 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 250000 км реальный 250000 км |
| Регулировка клапанов | гидротолкатели |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 6,9 л |
| Помпа | Optima III 2510041700 |
| Свечи на G4NA | Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286, |
| Зазор свечи | 1,1 мм |
| Цепь ГРМ | 243212Е000 |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Mando/MAF086 |
| Масляный фильтр | Bosch 045103316, Borg&Beck BFO4198, Blue Print ADG02144, AMC HO-701 |
| Маховик | 232002E000 |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Ajusa 57047000 |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 31 – 39 Нм маховик – 62 – 87 Нм
болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90° |
Проверка и регулировка зазора в клапанах (G4FA и G4FC)
УКАЗАНИЕ :
Проверку и регулировку зазора в клапанах необходимо производить на холодном двигателе (20°С), при установленной головке блока на блок цилиндров.
1. Снять крышки двигателя.
2. Снять крышку катушек зажигания.
• Отсоединить провода от катушек зажигания (А), как показано на рисунке.
• Отсоединить шланг клапана принудительной вентиляции картерных газов PCV (А).
УКАЗАНИЕ :
Прокладку крышки головки блока цилиндров не использовать повторно.
3. Установить поршень первого цилиндра в положение ВМТ [верхней мертвой точки) на ходе сжатия. Для этого:
|
• Отвернуть боты крепления и снять крышку головки блока цилиндров (А), как показано на рисунке. |
• Провернуть коленчатый вал по часовой стрелке и совместить выборку на шкиве коленчатого вала с меткой на крышке приводной цепи ГРМ, как показано на рисунке.
• Проверить и убедиться, что установочные метки на звездочках привода распределительных валов направлены друг на друга и находятся на одной прямой, как показано на рисунке.
4. Проверить зазор в клапанах. Для этого:

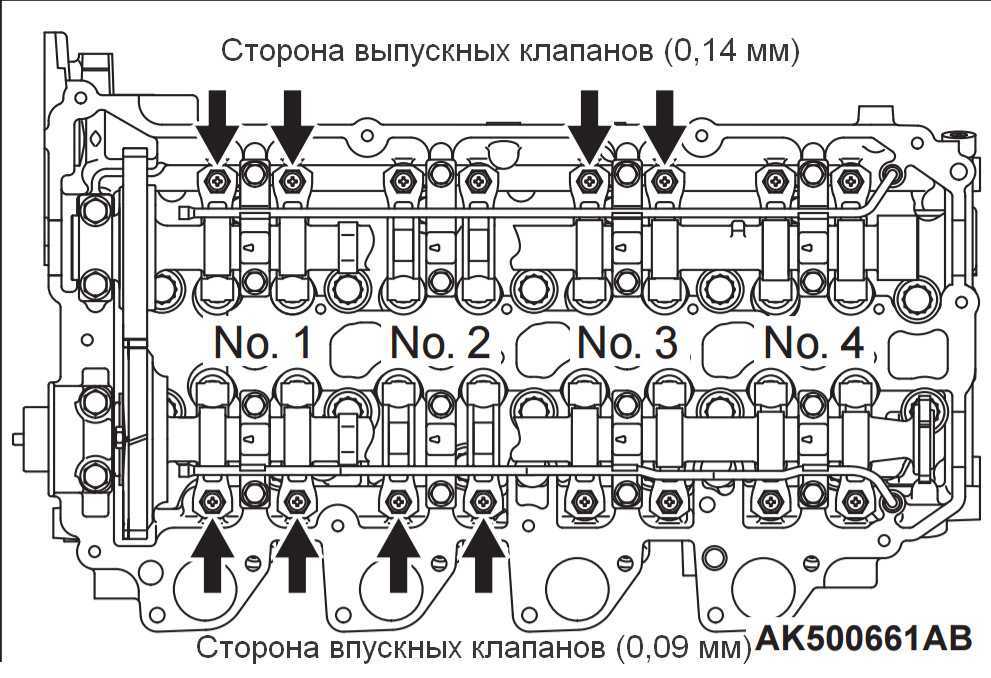

• Используя набор щупов измерить зазор только в указанных на рисунке клапанах (впускные клапана 1 и 2 цилиндра и выпускные 1 и 4 цилиндров).
• Записать те показания, которые не соответствуют стандартной величине. Эти показания будут использоваться далее, для подбора толщины толкателей. Стандартная величина зазора: 0.10 — 0.30 мм (впускные], 0.15 — 0.35 мм (выпускные).
• Провернуть шкив коленчатого вала на один оборот (по часовой стрелке на 360°) и совместить выборку на шкиве с установочной меткой.
• Проверитьзазорвовпускных клапанах 3 и 4 цилиндра и в выпускныхклапанах2и4цилиндра, как показано на рисунке.
5. Отрегулировать зазор в клапанах. Для этого:
• Установить поршень первого цилиндра в положение ВМТ на ходе сжатия.
• Нанести установочные метки на приводную цепь ГРМ и на звездочки распределительных валов.
• Вывернуть болт из сервисного отверстия крышки приводной цепи ГРМ.
УКАЗАНИЕ :
Болт не заменять.
• Установить тонкий стержень в отверстие крышки приводной цепи и отпустить фиксатор
• Снять крышку шейки распределительного вала (А), как показано на рисунке.
• Снять звездочку привода выпускного распределительного вала.
• Отвернуть болты крепления и снять крышки шеек распределительного вала, затем снять выпускной распределительный вал.
• Отвернуть болты крепления, снять крышки шеек впускного распределительного вала, затем снять распределительный вал.
При снятии приводной цепи со звездочек распределительных валов, цепь необходимо удерживать.
• Связать цепь веревкой.
УКАЗАНИЕ :
Быть осторожным, чтобы не упустить приводную цепь внутрь крышки.
• Извлечь толкатели и, используя микрометр измерить его толщину, как показано на рисунке.
• Рассчитатьтолщинунового толкателя, для того, чтобы отрегулировать зазор в клапанах.
Т: толщина снятого толкателя А: измеренный зазор в клапанах N: Толщина требуемого толкателя.
N = Т + (впускные). N = Т + (выпускные].
• Подобрать новый толкатель с толщиной наиболее близкой к расчетной.
Толщина варьируется в пределах 41-го размера с шагом 0.015 мм, от 3.000 мм до 3.600 мм.
• Установить новые толкатели в головку блока цилиндров.
• Удерживая приводную цепь, установить впускной распределительный вал в сборе со звездочкой.
• Совместить установочные метки на цепи и звездочке распределительного вала.
• Установить выпускной распределительный вал.
• Установить крышку переднего подшипника шейки распределительного вала.
• Завернуть болт в сервисное отверстие в крышке приводной цепи ГРМ. Момент затяжки 11.8 — 14.7 Н•м.
• Провернуть коленчатый вал на два полных оборота по часовой стрелке, чтобы переустановить звездочку коленчатого вала и установочные метки звездочек распределительных валов.
• Произвести измерение зазора в клапанах повторно. Стандартная величина зазора в клапанах: 0.17 — 0.23 мм (впускные) и 0.22 — 0.28 мм (выпускные).
Когда регулировать клапаны двигателя Киа Спортейдж
Согласно мануалу Киа, зазоры стоит проверять через каждые 90 тыс. км. пробега.
Если в машине не установлено автомобильное газовое оборудование (ГБО), при отсутствии посторонних звуков, проверять зазоры нужно, согласно срокам, указанным в руководстве, не раньше. Скорее всего, они будут в нормальном состоянии, а само тестирование не отнимет много времени и денег.
При наличии ГБО, производить проверку зазора стоит каждые 40-50 тыс.км. И здесь, скорее всего, понадобится регулировка клапанов Kia Sportage 2.
От манеры езды и от частой прокрутки двигателя зависит пробеговый разброс. Чем больше подавать нагрузки и оборотов, тем чаще надо будет регулировать клапанные зазоры.
На машинах с ГБО, в отличие от бензиновых, температурный режим клапанов выше. Зазоры уменьшаются быстрее. А несвоевременное регулирование приводит к выгоранию клапанных элементов.
Проверка и регулировка зазора в клапанах двигателе объемом 2,0 л. — g4kdи 2,4 л. – g4ke
Проверку и регулировку зазоров клапанов необходимо производить на холодном двигателе (температура охлаждающей жидкости 20 °С), с установленной на блоке головкой блока цилиндров.
1. Снимите крышку двигателя (А).
2. Снимите крышку головки блока цилиндров.
— Отсоедините разъем катушки зажигания и снимите катушку зажигания.
— Отсоедините трос РСУ (вентиляции картера) (В).
— Отсоедините вентиляционную трубку (А).
— Ослабьте крепежные винты и снимите крышку головки блока цилиндров (А) вместе с прокладкой.
3. Установите поршень первого цилиндра в верхнюю мертвую точку такта сжатия. Для этого:
— Поверните шкив коленчатого вала и совместите метку шкива с меткой «Т» на пластине, как показано на рисунке.
— Проверьте и убедитесь, что метка звездочки распределительного вала (А) выровнена по прямой линии с поверхностью головки блока цилиндров.
Если отверстие не совпадает с меткой, проверните коленчатый вал на 360˚.
4. Измерьте зазор клапана. Для этого:
— Проверьте клапан, отмеченный на фото (цилиндр №1, ВМТ/сжатие). Измерьте зазор клапана.
— Используйте щуп для измерения зазора между кулачком и базовой окружностью распределительного вала.
Запишите измерения. Они понадобятся для определения необходимого положения заменяемого кулачка. Температура охлаждающей жидкости двигателя 20˚С.
Максимально допустимое свободное пространство:
0,10 — 0,30 мм (вход),
0,20 — 0,40 мм (наружу).
— Поверните шкив коленчатого вала на 360˚ и совместите канавку с меткой «Т» на нижней крышке цепи привода ГРМ.
— Проверьте клапаны, отмеченные на фото (цилиндр № 4, ВМТ/сжатие). Измерьте зазор клапана.
5. Отрегулировать зазоры на впускном и выпускном клапанах. Для этого:
— Поставить поршень цилиндра №1 в ВМТ такта сжатия.
— Пометьте цепь привода ГРМ и звездочки распределительных валов.
— Выверните винт (А) из сервисного отверстия крышки цепи привода ГРМ. (Болт можно установить только один раз).
— Вставьте специальный инструмент в сервисное отверстие крышки цепи привода ГРМ и освободите защелку.
— Снимите передние крышки (А) с распределительных валов.
— Снимите крышку подшипника выпускного распредвала и сам выпускной распредвал.
— Снимите крышку подшипника впускного распредвала и сам впускной распредвал.
Поддерживайте цепь ГРМ, когда отсоединяете ее от звездочки распределительного вала.
— Закрепите цепь ГРМ, связав ее.
Будьте осторожны, чтобы не уронить какие-либо детали на крышку цепи привода ГРМ.
— Измерьте толщину извлеченного кулачка микрометром.
— Рассчитайте толщину нового кулачка, значение не должно превышать стандартное
Клапанный зазор (при температуре охлаждающей жидкости двигателя 20°С). T — толщина снятого кулачка, A — измеренный клапанный зазор, N — толщина нового кулачка.
Ввод: N = T .
Выпуск: N = T .
— Выбирайте толщину нового кулачка как можно ближе к стандартному значению.
Размер прокладки должен быть от 3 до 3,69 ± 0,015 мм, номер размера — 47.
— Установите новый кулачок в головку блока цилиндров.
— Удерживая цепь привода ГРМ, установите впускной распределительный вал и звездочку цепи привода ГРМ.
Совместите метки на цепи привода ГРМ и звездочках распределительных валов.
— Установите впускной и выпускной распределительные валы.
— Установите крышку переднего подшипника.
— Установите болт сервисного отверстия. Момент затяжки 11,8–14,7 Н·м.
— Поверните коленчатый вал на 2 оборота по часовой стрелке и сдвиньте метки (А) на звездочках коленчатого и распределительного валов.
— Еще раз проверьте люфт клапана.
Stels Flame 200 2011 → Регулировка зазоров клапанов и чистка-смазка цепи
Часть 1 — КЛАПАНА
Посторонний звук при работе двигателя, провалы в газе, нестабильная работа двигателя, потеря мощности — одна из главных причин этих недугов неотрегулированные зазоры впускного и выпускного клапана.
Для того чтобы отрегулировать клапана на Stels Flame 200 нам потребуется, ключ на 8 мм ,10 мм, плоская отвертка и щуп толщиной 0.05 мм, а так же час-полтора времени проведенного с пользой для дела=). МОТОЦИКЛ ДОЛЖЕН БЫТЬ ХОЛОДНЫМ!
Для начало необходимо подготовить мотоцикл — снять с него сиденье и отодвинуть бензобак(эту операцию можно пропустить, я это сделал чтобы лучше заснять элементы клапанов).
Сиденье держится на 2-х болтах которые китайские инженеры запрятали под заднее крыло, открутив их сиденье сдёргивается назад. Бак держится на 2-х маленьких болтах, открутив их так же аккуратно отодвигаем бак назад, возможно потребуется отсоединить трубочку от бензокраника ПРЕДВАРИТЕЛЬНО ЕГО ПЕРЕВЕДЯ В ПОЛОЖЕНИЕ ЗАКРЫТО!
Снимаем крышку двигателя открутив 3 болтика на 8 мм. 2 справа и один слева.
Теперь наш мотоцикл выглядит вот так:
Слева у двигателя откручиваем крышку смотрового окошка плоской отверткой.
Под смотровым окошком располагается заглушка вала, сняв её шестигранником можно плавно вращать вал. Но мы не ищем лёгких путей =) Вал можно так же вращать задним колесом(на 5-й передаче удобней всего) или кик-стартером
Теперь наша задача расположить поршень в ВМТ (верхней мертвой точке), на английском TDP этому положению соответствует метка вала T|, важно знать что в верхней мертвой точке поршень бывает на цикле сжатия и выпуска. Нам нужен цикл сжатия, распознать его просто: оба клапана должны быть закрыты, а значит коромысла будут на одной высоте(можно посмотреть на фотографии ниже где изображены клапана)
Итак с божьей помощью мы поймали метку T| на цикле сжатия в смотровом окошке:
Переходим непосредственно к регулировке, зазор впускного и выпускного клапана(впускной находится ближе к хвосту мотоцикла, выпуской к передку) по мануалу должны быть 0.05мм, но для выпускного это значение мало, так же стоит учитывать что на горячем двигателе зазоры увеличиваются в разы на этом мото, поэтому 0.05 всё-таки нормально для него.
Для этого нам понадобится щуп
Вставляем необходимый щуп в зазор и закручиваем шпильку рукой, так чтобы щуп выходил-входил с лёгким усилием, фиксируем положение шпильки гайкой и проверяем зазор — щуп на 0.10 мм не должен проходить вообще!
Повторяем операцию для второго клапана и собираем мотоцикл.
После регулировки клапанов, у меня звук мотора стал чище, без посторонних стуков и заводится теперь на холодную значительно легче! Операция регулировки клапанов не требует особых усилий и достаточно проста на этом мотоцикле — поэтому не пожалейте времени и сделайте её самостоятельно!
Часть 2 — ЦЕПЬ
Решил почистить цепь своему Stels’у ибо после этой смазки из балончика цепь больше походит на магнит для грязи.
Отмечаем начальное состояние цепи:
Заранее необходимо приобрести керосин, смазку для цепи(я купил трансмиссионное масло, что погуще было в наличии), зубную щётку (можно купить для себя новую а старую пустить в ход), перчатки латексные(покупал в аптеке по 6 руб за пару).
При помощи зубной щётки и керосина доводим цепь до состояния новой, при этом знатно пачкаемся, ругаемся и главное не курим! а то можно спалить мотоцикл=) Заодно можно почистить заднюю звездочку.
Высушив цепь, смазываем уплотнительные кольца смазкой в необходимом количестве, вытираем излишки и гордимся собой!
Источник
Зачем регулировать клапана
Клапаны работают в условиях ударных нагрузок при очень высокой температуре. Эти нагрузки возникают при открытии и закрытии клапана, а потому являются знакопеременными, поэтому они влияют на усталостную прочность клапана.
При работе двигателя тарелка клапана нагревается от горячих газов. Выпускной клапан большую часть времени соприкасается с продуктами сгорания смеси, его температура достигает 800 – 900 градусов Цельсия, впускной — охлаждается свежей порцией смеси, его температура достигает 450 – 500 градусов.
Большая часть тепла от нагретой тарелки клапана сбрасывается в его седло, а меньшая уходит выше по стержню. Поэтому для нормального охлаждения клапана его тарелка должна иметь хороший контакт с седлом клапана.
Двигатели киа спортейдж 3
На спортейдже 3-го поколения устанавливались бензиновые двигатели G4KD — объемом 2 литра и G4KE — 2.4л. Оба принадлежат семейству моторов Theta 2, с многоточечным впрыском топлива (MPI).
Система газораспределения приводится цепью, замена которой не входит в регламент технического обслуживание вообще. Менять, как говорят корейцы, только при возникновении посторонних шумов от растяжения или иного повреждения. По своему опыту могу сказать, что цепь на этих моторах практически не растягивается. При замене цепи по желанию клиента на пробегах 100 – 250 т. км, сравнивая её длину с новой, растяжение не обнаруживалось, а если и было — то несущественное, такое компенсируется ходом гидравлического натяжителя. Конечно на долговечность влияют такие факторы как качество моторного масла, манера эксплуатации машины и др.
Но нельзя забывать, что на моторах Theta нет гидравлических компенсаторов зазоров клапанов. Вместо них установлены так называемые MLA – механические компенсаторы зазоров, которые представляют собой регулировочные «стаканы», разной толщины.
Особенности конструкции
Предназначен двигатель G4GC для поперечной установки в переднеприводных авто Kia/Hyundai. Это рядная атмосферная четырехцилиндровая модель со следующими нюансами конструкции:
- ременный привод выпускного распредвала на пяти опорах;

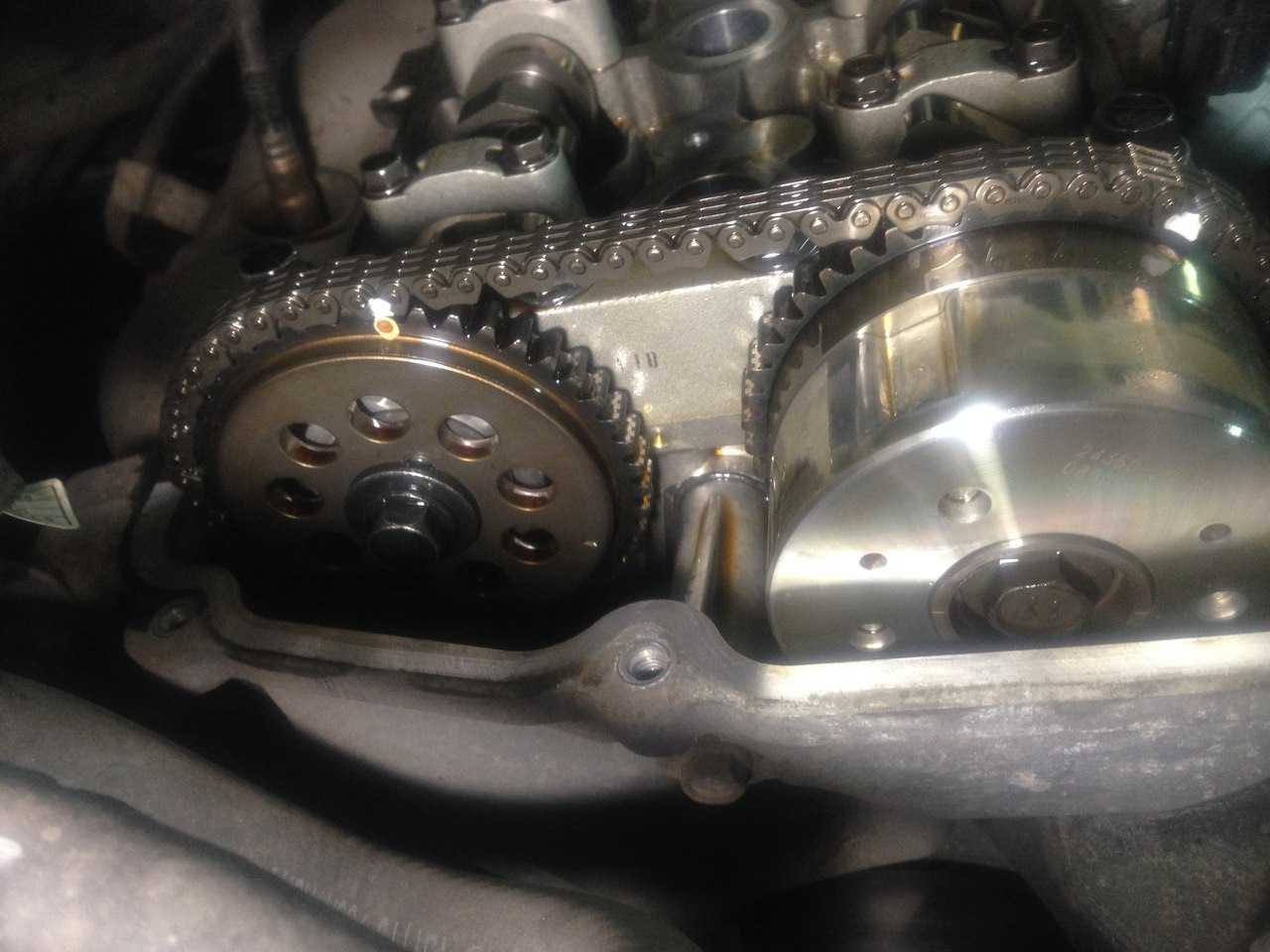

- цепная передача от него на звездочку механизма CVVT впускного распредвала;
- схема газораспределения DOHC;
- автоматическое натяжение ремня;
- металлическая пакетная прокладка ГБЦ;
- цилиндры расточены внутри блока из ВЧ чугуна, а рубашка охлаждения отлита;
- крышка картера у движков алюминиевая, вместо прокладки используется герметик;
- вкладыши коленвала стальные с фрикционным покрытием;
- для стартера используется основной венец маховика, а для датчика ДПКВ имеется дополнительный венец;
- для авто с АКПП вместо маховика движок комплектуется ведущим диском гидротрансформатора;
- система картерной вентиляции вакуумная, двухветвевая;
- навесное оборудование имеет ременную передачу;
- гидросистема CVVT имеет дополнительный маслофильтр со встроенным обратным клапаном.
Регулировка фаз газораспределения VVT устанавливалась только на поздних версиях для увеличения мощности до 143 л. с. Для управления этой системой использовались другие версии прошивок – SIMK41 или SIMK43 для механической и автоматической коробки передач, соответственно.
На ранних версиях мотора G4GC мощностью 137 л. с. стоит ЭБУ Kefico, достаточно проблематичная прошивка, редко удовлетворяющая пользователей. Однако для Kefco используется датчик ДАД, а для SIMK уже ДМРВ, который не отличается корректными показаниями, поэтому в общей сложности конструкция мотора выиграла незначительно.
Проверка зазора клапанов двигатель G4FA G4FC (1.4-1.6 л.)
Проверка зазора клапанов двигатель 1.4 (G4FA) и 1.6 (G4FC) Киа Рио, Сид, Церато / Хендай Солярис. Официальная инструкция.
Проверка клапанного зазора.
1. Снимите крышку (А) и центральную крышку (В) двигателя, предварительно открутив болты крепления головкой на 10.
2. Снимите крышку головки блока цилиндров.
(1) Открутите болты катушек зажигания головкой на 10, болт крепления кронштейна проводки головкой на 10, отсоедините общий разъем проводки катушек зажигания, далее вытащите катушки зажигания (А) вместе с проводкой.
(2) Отсоедините шланги (А) вентиляции картерных газов.
(3) Выверните болты крышки головки блока цилиндров, затем снимите крышку (А).
3. Установите цилиндр № 1 в ВМТ (верхнюю мертвую точку) / положение сжатия.
(1) Поверните шкив коленчатого вала и совместите его канавку с меткой синхронизации на крышке цепи привода ГРМ.
(2) Убедитесь, что метки на звездочках синхронизации распределительного вала находятся на одной линии с плоскостью головки блока цилиндров, как показано на рисунке. Если нет, поверните коленчатый вал на один оборот (360°).
4. Проверьте клапанный зазор.
(1) Проверьте только зазоры впускных клапанов 1-го и 2-го цилиндров, а также зазоры выпускных клапанов 1-го и 3-го цилиндров.
С помощью щупов измерьте зазор между толкателем и основной окружностью распределительного вала.
Запишите значения зазоров клапанов, не соответствующие спецификации.
(2) Поверните шкив коленчатого вала на один оборот (360° по часовой стрелке) и совместите его канавку с меткой синхронизации на крышке цепи привода ГРМ.
(3) Проверьте зазоры впускных клапанов 3-го и 4-го цилиндров, а также зазоры выпускных клапанов 2-го и 4-го цилиндров.
5. Если зазор клапанов в норме, то установите крышку (A) головки блока цилиндров с желательно новым уплотнителем (В).
6. Затяните болты (А) крышки головки блока цилиндров пошагово и в указанном порядке.
Если зазор клапанов не в норме, то нужно проверить толщину толкателя, подобрать нужной толщины (некоторые автовладельцы подтачивают выступ с обратной стороны толкателя) и заменить его.
Регулировка клапанов Киа Спортейдж
Стоимость (цену) регулировки клапанов Киа Спортейдж можно уточнить у мастера автотехцентра или в разделе ВОПРОС-ОТВЕТ
16 комментариев: Регулировка клапанов Киа Спортейдж
*все цены указанные в консультациях действительны только на дату ответа
*точную цену на запчасти можно получить только по VIN коду
KIA Sportage 3 2л 2011
Здравствуйте! Подскажите цену регулировки клапанов и длительность работы?
Все ответы есть чуть ниже, работа по времени занимает 5-6 часов.
Спасибо за обращение.
Сколько стоит регулировка клапанов?
Стоимость работ — 7500р. Стоимость регулировочных толкателей от 800р.
Спасибо за обращение.
Регулировка клапанов киа спортаж 2
Подскажите пожалйста стоимость регулировки клапанов на киа спортаж 2 двигатель G4GC 2 литра передний привод. И стоимость замены заднего сальника коленвала.
Стоимость регулировки = 3500р. Стоимость прокладки клапанной крышки и свечных колодцев = 2400р. Стоимость замены заднего сальника коленвала = 6500р.
Спасибо за обращение.
Киа Спортаж 3 2.0 Акпп
Добрый день. Являюсь клиентом Вашего автосервиса. Вопрос вот какого характера, Авто Киа Спортаж 3 Акпп 2.0 передний привод, пробег 104000. Нужно ли регулировать клапана? И как понять когда это делать? Посторонние звуки в двигателе слышны.
Еще вопрос. Сколько стоит замерить компрессию двигателя?
Чтобы конкретнее ответить на Ваш вопрос, необходим код двигателя или VIN автомобиля. Но можем сказать по опыту, на таком пробеге обычно регулировка не требуется, зазоры как правило в допуске. На двигателе G4NA-установлены гидрокомпенсаторы, стуки возможно исходят от юбок поршней. Стоимость замера компрессии = 1000р.
Спасибо за обращение.
Продолжение темы регулировка клапанов. Вин скинул. Еще вопрос, покраска деталей и оценку работ где можно произвести?
Ваш двигатель G4KD. Тепловые зазоры на этом двигателе регулируются ,но как мы ранее и говорили — при таком пробеге в этом необходимости нет. Но если Вы желаете убедится в этом конкретно, можете записаться к нам на проверку, стоимость проверки = 2500р. Необходимо будет заменить прокладку клапанной крышки. Стоимость прокладки=1250р. Покраску и оценку стоимости кузовного ремонта можно произвести в на Щелковской.
Спасибо за обращение.
Киа Спортаж 3 АКПП бензин
Подскажите пожалуйста сколько будет стоить проверка зазоров клапанов. И если требуется регулировка то сколько будет стоить. Работа + зап части.
Зазоры регулируют подбором толщины толкателей (стаканов), по времени заказ стаканов 14-15 дней, все это время машина стоит с разобранным двигателем в сервисе. На сегодняшний день стоимость работ составляет — 7500р.
Запчасти: толкатели по 1200р 1шт (х 16шт), прокладка клапанной крышки — 1200р, передний сальник коленвала — 650р. герметик — 700р.
Спасибо за обращение.
Киа Спортейдж 2, 2009
Добрый день подскажите пожалуйста сколько стоит регулировка клапанов на Киа Спортейдж 2, 2009г, двигатель 2 литра G4GC?
Регулировка клапанов 3500р работа (+прокладка клапанной крышки 2400 с уплотнительными кольцами свечных колодцев).
Спасибо за обращение.
Регулировка зазоров клапанов киа спортейдж 2,0 пер. привод 2012г. делаете? Цена?
Спасибо за обращение.
Все эти и другие виды работ можно сделать в техцентрах АвтоМиг.
Зачем регулировать клапана
Клапаны работают в условиях ударных нагрузок при очень высокой температуре. Эти нагрузки возникают при открытии и закрытии клапана, а потому являются знакопеременными, поэтому они влияют на усталостную прочность клапана.
Строение клапана: 1 – фаска клапана, 2- тарелка, 3 – стержень клапана.
При работе двигателя тарелка клапана нагревается от горячих газов. Выпускной клапан большую часть времени соприкасается с продуктами сгорания смеси, его температура достигает 800 – 900 градусов Цельсия, впускной — охлаждается свежей порцией смеси, его температура достигает 450 – 500 градусов.
Большая часть тепла от нагретой тарелки клапана сбрасывается в его седло, а меньшая уходит выше по стержню. Поэтому для нормального охлаждения клапана его тарелка должна иметь хороший контакт с седлом клапана.
Седла клапанов. На фото мотор не киа спортейдж
Со временем происходит износ седла, фаски и стержня клапана и направляющей втулки. Износ приводит к постепенному «утопанию» клапана в головке, уменьшению зазора в механизме привода и как следствие — ухудшению контакта седло — тарелка клапана. Без правильного контакта тепло отводится хуже, клапан перегревается, а это ещё больше его разрушает. Может произойти прогар клапана, что означает потерю компрессии в цилиндре, со всеми вытекающими последствиями.
Поэтому важно чтобы зазор в приводе клапанов был в пределах нормы
Регулировка зазоров в приводе клапанов ВАЗ 2108 1984
11.2. Регулировка зазоров в приводе клапанов
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.
Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.
|
Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные. |
Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.
|
1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала |
|
Фиксатор должен быть установлен между распределительным валом и краем толкателя. |
|
Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу. |
Толщина новой шайбы рассчитывается по формуле: H = B + A – C, где A – измеренный зазор, мм; B – толщина старой шайбы, мм; C – номинальный зазор, мм; H – толщина новой шайбы, мм.
Пример (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 (мм).
В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).
Предупреждение
Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||||||||||||||||||||||||||||||||
|
Неисправности
Во время эксплуатации корейского двигателя надо быть готовым к устранению следующих характерных неисправностей.
- На малых/средних оборотах возможно появление вибраций. Причина этому — выработка свечей зажигания или засорение форсунок.
- Со стороны навесного оборудования могут появиться свистящие звуки. Причина — износился подшипник кондиционера.
- Двигатель может потерять былую мощность. Этому виной становится чаще засорение инжекторной системы или выход из строя форсунки/ок.
На самом деле, силовая установка G4KD работает шумно. Равномерное стрекотание форсунок — вполне нормальное явление для этого мотора, ничего делать не нужно.
Мотор g4gc регулировка клапанов
G4GC Beta — регулировка клапанов.
Сообщение Crash » 06 июл 2014, 18:19

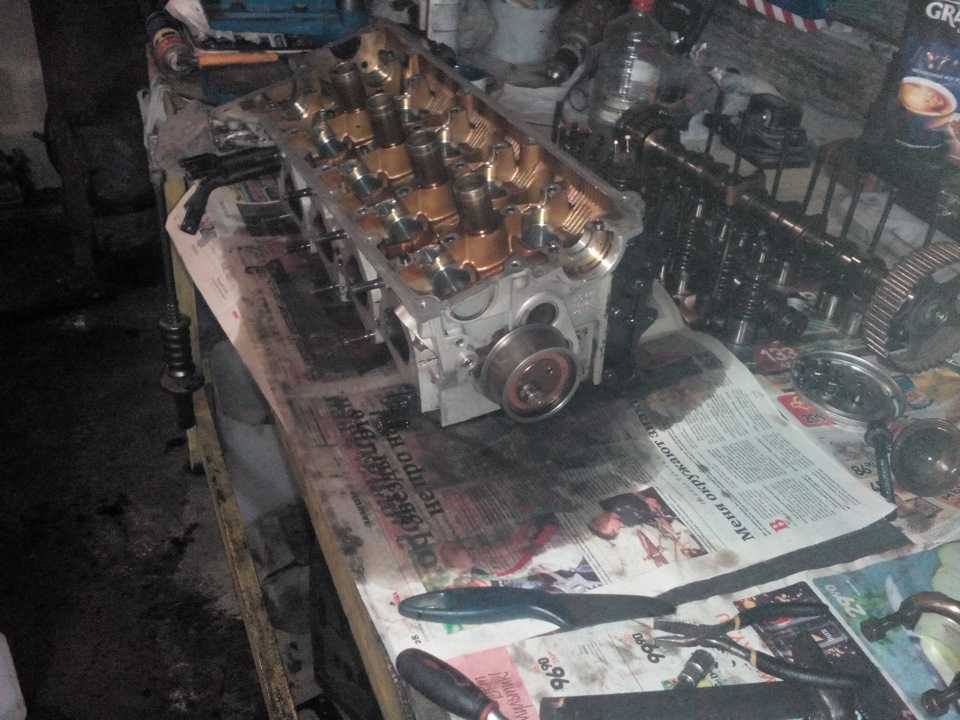

2011г, бета, тагаз, МТ, пустая. 56300, ГБО. Показалось (или не показалось) что на холодную постукивает один из клапанов. Заказал щупы, купил герметик (прокладки заказывать пока не стал, все равно заказывать регулировочные шайбы). на улице +25-27, мотор остудил до уличной температуры Промерял клапана. Впускные все 0,15 Выпуск: 1 цилиндр 0,2/0,2 2 цилиндр 0,15/0,25 3 цилиндр 0,25/0,25 4 цилиндр 0,25/0,25 Раз снял крышку — решил достать шайбы и записать их размеры что бы заказать то что нужно. Шайбы: Выпуск первый цилиндр 2,35 / 2,31 второй цилиндр X / 2,36 третий цилиндр x / x четвертый цилиндр x / x
x — означает на шайбе НЕТ толщины. просто нет маркировки, микрометра у меня нет, поэтому промерить их самостоятельно нечем. Решил снять впускные шайбы. снял первую шайбы с впуска — опять нет маркировки. плюнул и собрал все обратно.
Вопрос такой кто регулировал какие примерно стоят шайбы ? То есть я по трем шайбам хочу принять что все остальные 2,35 и плясать от этого показателя.
p.s. у автомобиля я второй хозяин. первых хозяин 100% туда не лазил.
p.p.s. Номера шайб для заказа: 22227-23600 — 22227-23676 с шагом 1, в каталогах может идти как «прокладка толкателя», «шайба сателитов», «шайба сателитов дифференциала опорная», «шайба регулировочная».
Для примера: 22227-23600 — шайба 2.00 22227-23620 — шайба 2.20 22227-23625 — шайба 2.25
Технические характеристики G4GC 2л/137 – 143 л. с.
Изначально в двигателе заложено несколько передовых конструкторских решений:
- чугунный блок с расточенными внутри него цилиндрами без гильз;
- рядная схема двигателя для поперечной установки под капотом;
- схема газораспределения DOHC с двумя верхними распредвалами;
- в модификации 143 л. с. имеется электромагнитная регулировка фаз газораспределения CVVT, только на впускном распредвалу.
Для удобства пользователей технические характеристики G4GC собраны в таблицу:
| Изготовитель | Ulsan Plant |
| Марка ДВС | G4GC |
| Годы производства | 2002 – … |
| Объем | 1975 см 3 (2,0 л) |
| Мощность | 100,8 – 105 кВт (137 – 143 л. с.) |
| Момент крутящий | 184 Нм (на 4500 об/мин) |
| Вес | 144 кг |
| Степень сжатия | 10,1 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | микропроцессорное от общей катушки через коммутатор |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | встроенный катализатор |
| Распредвал | оригинальный профиль кулачков |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 82 мм |
| Поршни | оригинальные, 4 ремонтных размера |
| Коленвал | 8 противовесов, 5 опор |
| Ход поршня | 93,5 мм |
| Горючее | АИ-92 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 7,1 л/100 км смешанный цикл 5,9 л/100 км |
город – 9,3 л/100 км
Расход масла максимум 0,7 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для G4GC по составу синтетика, полусинтетика
Объем масла моторного 4 л
Температура рабочая 95°
Ресурс ДВС заявленный 300000 км реальный 350000 км
Регулировка клапанов шайбами
Система охлаждения принудительная, антифриз
Объем ОЖ 6 л
Помпа Pump Assy-Coolant
Свечи на G4GC RC9YC4
Зазор свечи 0,8 мм
Ремень ГРМ Gates K015457XS до апреля 2006 года, K025457XS после этого, 113 зубьев, ширина 22 мм, ресурс 150000 км пробега
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Blue Print ADG02279, Alco MD-8130
Масляный фильтр Hyundai 26300-35503, 21513-23000
Маховик чугун, 6 болтов
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Ajusa (Испания), впускные светлые, высота 10,2 мм, диаметр 4,85 мм внутри, 10,75 мм снаружи выпускные темные 12026000
Компрессия от 12 – 15 бар в зависимости от марки авто, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин -1
