Камаз-5490

Салон кабины

Магистральный тягач с индексом 5490 получился чуть ли не дебютной машиной, какая получила сразу пару вариаций кабины. Первой занимались и разрабатывали корейцы из DMEC. Но выпускают ее скромными партиями. Главная кабина представляет немецкую вариацию, за основу какой взяли принципиально переработанную и видоизмененную кабину грузового автомобиля Axor от Mercedes.

Однако, это не говорит, что российская модель кабины неуникальная. На глаз, она обладает не таким большим сходством с образом из Германии, но настоящие КамАЗовские элементы тут замечаются сразу. Признаться, лишь во внешнем облике, а попадая в кабину, заметно, что это принципиально другая и новая машина, нетипичная для Камского завода ни по эргономике, салону, компоновке и даже не по предоставляемому водителю и пассажиру уровню комфортабельности.

Хватит даже быстренько посмотреть на интерьер КамАЗ-5490, дабы понять, что кабину делали на самом деле немецкие специалисты — их направленность на комфортабельность шофера трудно спутать с чем-либо.

Сама кабина вышла более просторная. В высоту она достигает 1.91 метра и предоставляет возможность шоферу при потребности встать и выпрямиться при полном росте. Кресла установили от компании Grammer и Isringhausen, какие являются достаточно комфортабельными и обладают демпфирующей подвеской со всеми требуемыми настройками. Также регулировку по разным положениям получила колонка руля.

Шофер при потребности может встать и выпрямиться при полном росте

Более того, автомобиль оборудован круиз-контролем, а также внедрили электрические стеклоподъемники и кондиционер. И это — не топовая комплектация, а стандартная. Немного раннее любители КамАЗов о подобном даже не мечтали, а сегодня самое необходимое присутствует в салоне модели 5490.

На этом приятные моменты не закончились, в салоне КамАЗа – было принято решение установить пару спальных коек внутри магистрального тягача. Пусть они являются небольшими (имея 2-метровую длину, их ширина составляет лишь 68.5 и 70 см), но они предоставляют возможность отдохнуть сразу обоим шоферам при парковке на стоянке.

Установленные пару спальных коек

Предостаточно различных отделений для сохранности всевозможных водительских вещей

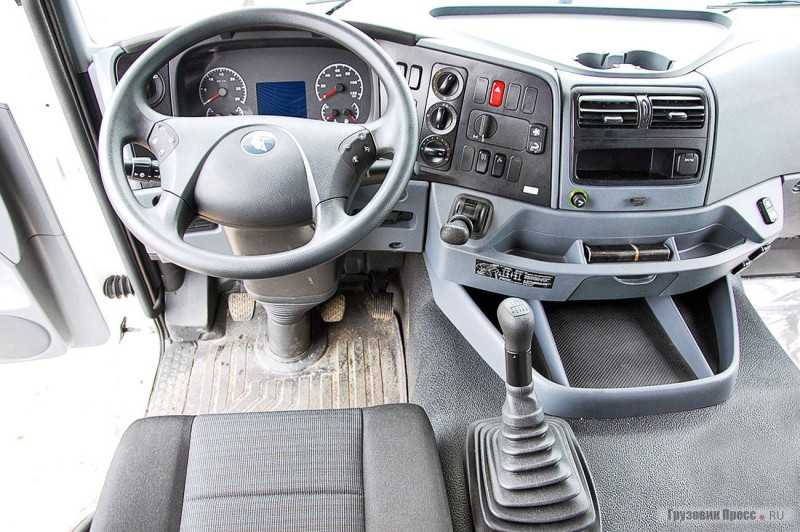

Но особое внимание стоит уделить передней панели, какую скомпоновали в оптимальном отношении, чтобы обеспечить удобный доступ шофера к необходимым органам управления. Рулевое колесо получило наличие пары кнопок

Приятно порадовала установка подлокотников, что очень кстати, учитывая, что поездки могут быть очень длительными. Возле себя можно обнаружить пару подстаканников, ручку коробки переключения скоростей и рычаг ручного тормоза. Приборная панель получила антибликовое покрытие. Базовое оснащение имеет автономное отопление и аудиосистему.

Отделения для сохранности всевозможных водительских вещей

В качестве отдельной опции покупатели смогут заказать наличие кондиционера и мини-холодильника. Систему навигации также планируют ставить на новинку. Исходя из слов экспертов, при помощи такой оснастки, отечественному грузовику удалось еще немного приблизиться к европейским автомобилям, и они могут составить неплохую конкуренцию им.

КАМАЗ 5490

Продукция Камского автомобильного завода широко известна не только в России, но и далеко за ее пределами. Сборочные производства грузовых автомобилей развернуты в Казахстане, Индии, Пакистане, Вьетнаме и других странах. Тяжелая техника с логотипом «КАМАЗ» и изображением степной лошади (аргамака) востребована в десятках стран на всех континентах. Традиционными рынками сбыта были страны тихоокеанского региона, Африка и Ближний Восток. Ввиду высокой конкуренции в данном сегменте продукции, предприятию довольно сложно было пробиться на Европейские рынки. В последние годы ситуация стала меняться. Существенно повысилось качество и конкурентные свойства грузовых автомобилей «КАМАЗ». Во многом это стало возможным благодаря сотрудничеству с ведущими мировыми инжиниринговыми компаниями и производителями автомобилей. Сотрудничество налажено с австрийской компанией PALFINGER AG, американским концерном DAIMLER, немецкой фирмой BOSCH и ZF, китайской HAWTAI и многими другими. Еще в 2012 году между ПАО «КамАЗ» и Daimler Trucks было подписано лицензионное соглашение, предоставляющее Камскому автомобильному заводу право производить кабины AXOR для среднетяжелых грузовых автомобилей. Это позволило создать несколько современных моделей, наравне конкурирующих с лучшими зарубежными аналогами. Одним из качественных и надежных коммерческих автомобилей стал седельный тягач с отраслевым индексом КАМАЗ 5490. По оценкам специалистов в разработку модели инвестировано около 40 миллионов долларов. Выпуск модели был начат в 2013 году и продолжается и в наши дни.

Навигация по статье

Топливо

39,00 литра(ов)

с подготовкой FRIGOBLOCK

37,00 литра(ов)

Спецификация моторного масла

MB 228.1|MB 228.3|MB 228.5|MB 228.31|MB 228.51

соотв. норме по выхлопным газам EURO 4

MB 228.3|MB 228.5|MB 228.31|MB 228.51

соотв. норме по выхлопным газам EURO 5

MB 228.3|MB 228.5|MB 228.31|MB 228.51

Ступенчатая коробка передач

Коробка передач 715.35

11,00 литра(ов)

Коробка передач 715.35, с масляным радиатором

12,00 литра(ов)

Коробка передач 715.35, с замедлителем-ретардером

11,50 литра(ов)

Коробка передач 715.35, с замедлителем-ретардером, с масляным радиатором

12,50 литра(ов)

Коробка передач 715.50, Коробка передач 715.51, Коробка передач 715.52

14,00 литра(ов)

Коробка передач 715.50, Коробка передач 715.51, Коробка передач 715.52, с замедлителем-ретардером

15,00 литра(ов)

Коробка передач 715.50, Коробка передач 715.51, Коробка передач 715.52, с замедлителем-ретардером, с масляным радиатором

16,00 литра(ов)

Коробка передач 715.50, Коробка передач 715.51, Коробка передач 715.52, с масляным радиатором, с побочным приводом

18,00 литра(ов)

Коробка передач 715.50, Коробка передач 715.51, Коробка передач 715.52, с замедлителем-ретардером, с масляным радиатором, с побочным приводом

19,00 литра(ов)

Коробка передач 715.561

12,50 литра(ов)

Коробка передач 715.561, с масляным радиатором

13,50 литра(ов)

Коробка передач 715.561, с замедлителем-ретардером, с масляным радиатором

14,50 литра(ов)

Коробка передач 715.561, с замедлителем-ретардером

13,50 литра(ов)

Спецификация масла ступенчатой коробки передач

Коробка передач 715.50, Коробка передач 715.51, Коробка передач 715.52, с масляным радиатором

MB 235.1|MB 235.5|MB 235.11

Коробка передач 715.35

Коробка передач 715.50, Коробка передач 715.51, Коробка передач 715.52

Коробка передач 715.56

Коробка передач 715.56, с масляным радиатором

MB 235.1|MB 235.5|MB 235.11

двигатель 457.937

33,50 литра(ов)

39,00 литра(ов)

Компрессор кондиционера, первичное заполнение

160 — 175 cm?

Дифференциальное масло 1. для заднего моста

ось 746.210/213

11,00 литра(ов)

ось 746.210/213, первичное заполнение

11,50 литра(ов)

Мост 748.2 ведомое коническое зубчатое колесо ? 300 mm

12,00 литра(ов)

ось 746.210/213, до № моста M 138406, до № моста N 999999

15,00 литра(ов)

Мост 748.2 ведомое коническое зубчатое колесо ? 233 mm

8,00 литра(ов)

MB 235.0/6/8/20

ось 746.210/213, начиная с № моста M 138407

Масло для замедлителя-ретардера

с вторичным тормозом-замедлителем Voith R 115, с теплообменником, первичное заполнение

6,30 литра(ов)

с вторичным тормозом-замедлителем Voith R 115, переменное количество

5,90 литра(ов)

с вторичным тормозом-замедлителем Voith R 115, первичное заполнение

5,90 литра(ов)

5,60 литра(ов)

7,00 литра(ов)

7,00 литра(ов)

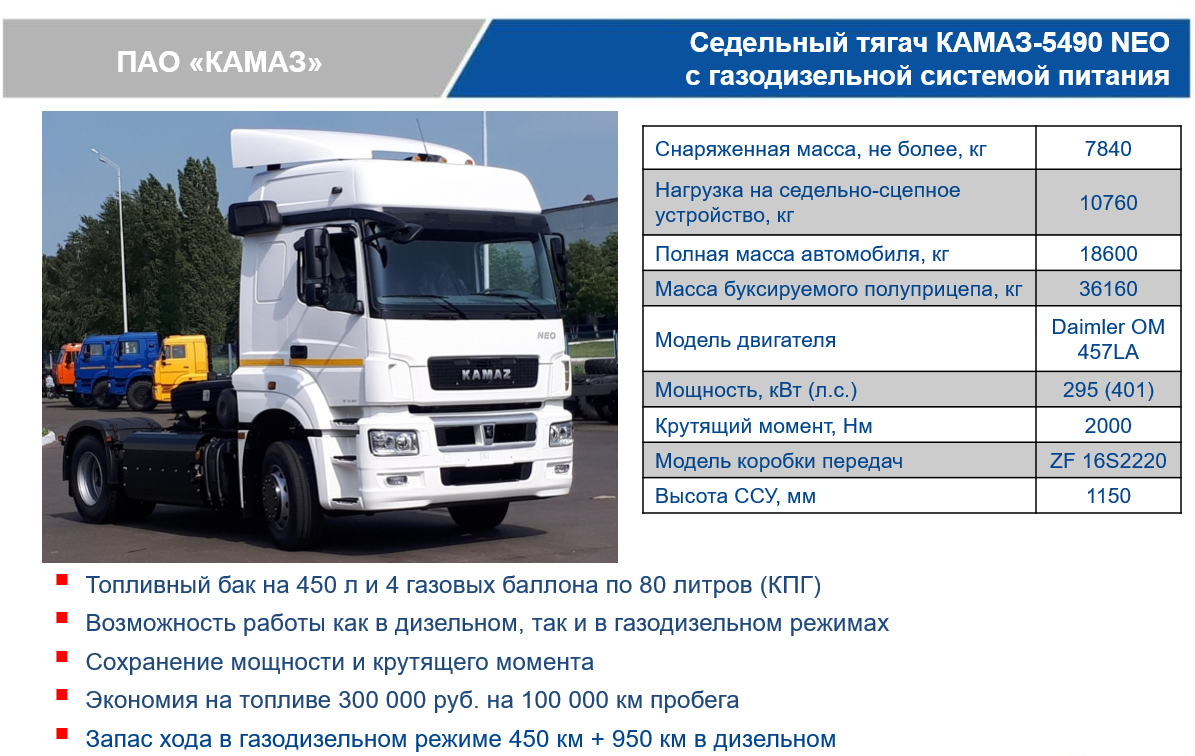

Технические характеристики тягача КАМАЗ 5490

  • автопоезд массой 44000 кг (44 т);
  • масса тягача 18600 кг (18,6 т);
  • масса (вес) автомобиля 18699 кг;
  • грузоподъемность:
  • седельно-сцепное устройство подвергается нагрузке в 10550 кг;
  • нагрузка на переднюю ось, предельная: 7100 кг;
  • задняя тележка, макс. нагрузка: 11500 кг;
  • размеры габаритные: длина 6090 мм, высота 3745 мм, ширина 2500 мм;
  • максимально развиваемая скорость Камаза 110 км/час;
  • угол подъема 18 град.;
  • радиус поворота 8,5 м;
  • дисковые колёса, пневматические шины 315/60 R22.5, бескамерного типа, обод 9,00-22,5;

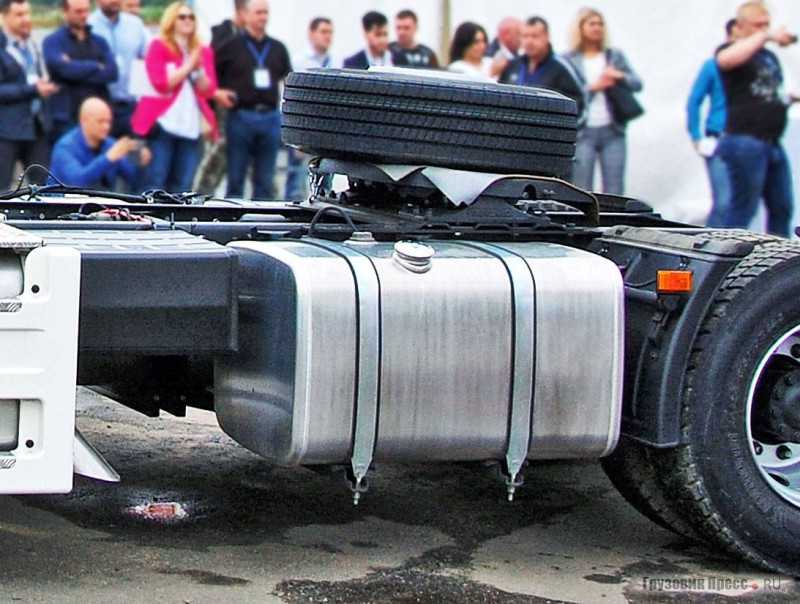

  • вместимость топливного бака 2 бака по 400 л;
  • уровень расхода топлива от 28 до 30 литров на 100 км;
  • тормозная колодка K031488;
  • объем масла 34 л. максимум;
  • воздушный фильтр 4570092941 — MANN+HUMMEL;
  • аккумулятор В/А·ч, 2х12/210;
  • сцепление модели MFZ 430;
  • пневматическая электронная подвеска с системой управления ECAS;
  • модель заднего моста – Daimler HL6;
  • отношение главной передачи, передаточное: 3,077
  • дисковые тормоза задние и передние;
  • электропневматический привод, система курсовой устойчивости и противобуксовочная система;
  • сцепное устройство седельного типа, литое модель JOST JSK 37 C-150 или GF SK-S 36.20/150
  • шкворень сцепной, диаметр в мм: 50,8.

Двигатель Daimler-OM457LA

Параметры двигателя Камаз 5490 следующие:

  • экологический стандарт Евро,5;
  • модель двигателя: дизельный Daimler OM 457LA, шестицилиндровый;
  • мощность двигателя 428 л.с;
  • турбонаддув, охлаждение промежуточное;
  • рядное расположение цилиндров;
  • объем двигателя рабочий 11,97 л;
  • топливный бак в л, вместимость 2х400;
  • есть очистительный фильтр + поршневый насос;
  • коробка переключения передач с интардером, модель ZF 16S2221 (ZFAstronic 12AS 2131), опция автомат;
  • есть воздушный фильтр.

Сфера использования КамАЗ 5490

КамАЗ 5490 используется в качестве основного транспорта для перевозки различных грузов на крупных торгово-промышленных предприятиях, где требуется оперативная доставка крупногабаритных и тяжелых объектов. Данные автомобили пользуются спросом и в промышленных организациях, которые используют его для перевозки различных деталей для техники или прочего оборудования, вплоть до элементов конструкции зданий. Седельный тягач КамАЗ 5490 является универсальной машиной, к которой возможно прикрепление разных полуприцепов, в зависимости от типа перевозимого груза. Для транспортировки различных грузов также может быть использован КамАЗ 6520.

Внешний вид

Изначально, как заявляли, планировалось, чтобы конструкторский состав из России сделал кабину, а профессионалы из Германии (Daimler Trucks) занялись проектировкой моста и силового агрегата. В качестве основы взяли кабину Мерседес Аксор, какая была подвержена некоторому обновлению, благодаря какому фары вместе с поворотниками стали смотреться немного по-другому.

Но будет неправильно говорить о том, что Камские специалисты своровали другую идею, ведь она является принципиально новой разработкой их предприятия, в какую вложили, как упоминалось выше, 40 миллионов долларов. Работникам из России удалось довести идею до логичного заключения и произвести кабину в согласии с новеньким шасси.

Измененная кабина отличается стильным дизайнерским решением, а также она довольно обтекаемая, что по понятным причинам улучшило аэродинамическую составляющую шведского грузовика. Не будет лишним упомянуть, что внешность российского автомобиля за последние годы изменялась не один раз.

Инженерный состав смог устранить немалое количество недостатков в дизайнерской составляющей новенькой машины. Если немного ранние сборки смахивали на «европейские» модели начала 2000-х годов, то сейчас машину можно назвать как одну из самых технологичных в Европе.

Дизайнерами было принято решение полноценно отказаться от морально устаревших квадратных фар и кузовных форм прямоугольного типа. Во внешнем облике автомобиль претерпел немало перемен. Например, фары стали обладать круглой формой, а поворотники разместили обособлено.

С практичной точки зрения, инженерные специалисты сделали верное решение, ибо во время деформации одного элемента оптики не будет необходимости заменять всю блок-фару цельно.

Установленный впереди бампер не стали окрашивать, поэтому при загрязнении и запылении этот процесс не будет так заметен. Подножку установили как можно ниже, поэтому шоферу и пассажиру не будет необходимо буквально запрыгивать в салон, как раньше.

Не забыли еще и про наличие обтекаемой юбки-спойлера, какая раньше не была установлена на всех подразделениях КамАЗовских машин. Радиаторная решетка имеет большую эмблему фирмы и прекрасно выглядит на фоне переднего бампера и самой кабины. В самом низу, на линии подножки, свои места обрели четыре противотуманки, какие поместили в отдельные ниши.

Площадь остекления новинки довольно большая, что дает возможность шоферу быть в курсе всего происходящего на дорожном участке. Боковая часть обладает аккуратными закруглениями стекол, какие протягиваются до задних спойлеров.

Если верить словам шоферов, появились свежие диски с шинами. Российские тягачи все же дождались европейские колеса, что дало возможность грузовым фирмам более упрощенно покупать и менять шины.

Если говорить в общем, то новенький магистральный тягач стал смотреться более современным. Хотя бы взять его дизайн — разработчики смогли убрать все недочеты. Не будет лишним упомянуть, что передняя часть машины довольно схожа с итальянским «Ивеко Стралисом», какой выпустили в 2014 году.

Как выставить зажигание на КамАЗе

Для проверки состояния СЗ разработаны специальные обозначения — метки, или градусы.

Для проверки СЗ необходимо:

  • детали выставить по меткам;
  • затянуть приспособления для фиксации;
  • запустить двигатель.

Наличие неисправности механизма указывает на нарушение расстановки узлов. Детали ставятся правильно так:

  • ТНВД — с боковой части коробки передач на шпонку;
  • муфта — в 2 положениях, отличающихся на 180° друг от друга;
  • прижимной приводной винт — сверху;
  • отметки ТНВД и муфты — противоположно друг другу.

Для исправления ситуации все элементы откручивают, выставляют на 180° и повторно включают двигатель.

Настройка зажигания КамАЗ 5320

Если знать, как правильно выставить порядок зажигания на модели 5320 без дополнительной аппаратуры, можно быстро настроить механизм в полевых условиях, когда нет возможности добраться до мастерской.

Как мы уже знаем, для рациональной работы двигателя СЗ необходимо регулировать строго по меткам-ориентирам.

В рассматриваемой модели грузовика ТНВД ставится на шпонку сбоку коробки, а муфта может фиксироваться в 2-ух положениях с различием в 180o. С большей долей вероятности можно предположить, если прижимающий винт привода будет в высшей точке, значит ориентиры расположены друг напротив друга — система выставлена верно. Заведите мотор для проверки после закручивания гаек.

В случае, если произведена неправильная регулировка, куда раньше зажигание, куда позже срабатывает можно понять по характерным признакам, описанным в начале статьи. Если вы ошиблись на 180o, двигатель не заведется, а из выхлопной трубы пойдет белый дым. В этом случае открутите детали и разверните их на 180o.

Евро-1

Настройки, установленные на заводе, больше относятся к позднему впрыску. В качестве примера для Евро-1 рассмотрим КамАЗ-740. Если необходимо поставить ТНВД и установить угол момента впрыска, выполняют следующее:

  • поднимают кабину и защелкивают фиксаторы на опорах;
  • находят шток, приподнимают его, проворачивают на 90° на кожухе маховика и отпускают в прорезь корпуса;
  • отпускают 2 болта для фиксации ключом на 17 мм;
  • изымают защитный щиток;
  • вставляют стальной стержень размером 10х400 мм сквозь прорезь кожуха в маховик;
  • коленвал вращают по часовой стрелке до блокировки;
  • проверяют состояние приводного вала ТНВД в блочно-цилиндровом развале;
  • при расположении муфты ТНВД шкалой вверх соединяют исходную точку с отметкой и скрепляют 2 болтами;
  • при обратном состоянии механизма приподнимают стопорное устройство, проворачивают коленчатый вал на 1 оборот и повторяют процедуры.

Евро-2

Для КамАЗа Евро-2 процедура установки зажигания аналогична предыдущей. Разница заключается в завершающей фазе. После крепления болтами стопор поднимают, поворачивают на 90° и устанавливают в паз для посадки детали. Снизу кожуха маховика осуществляется монтаж грязезащитного щитка. Кабина занимает исходное состояние. Фиксаторы располагают сверху.

Помимо вышеописанного способа существует любительский. На видео показано, как можно легко выставить ТНДВ простой лампочкой на 12 В, патрона и привода (для подключения к питанию КамАЗа).

  1. Подключить лампочку к проводу, идущего от трамблера, и заземлить на массу грузовика.
  2. Трамблер повернуть в обратную сторону.
  3. В момент включения лампы остановиться, зафиксировав положение корпуса, фиксирующие гайки затянуть.

Таким нехитрым способом можно настроить СЗ своими руками без специальных инструментов.

А также, СЗ можно настроить при помощи вспомогательного инструмента – стробоскопа. Для этого необходимо направить лучи стробоскопа на метки и поставить движок (берем для примера модель двигателя 74030260 КамАЗ Евро 2) на холостые обороты. В определенный момент вы увидите вспышку на стробоскопе – это образование искры. Опираясь на эти данные, можно точно подстроить механизм.

Евро-3

Евро-3 характеризуется наличием замка зажигания (ЗЗ) — коммутирующего выключателя двигателя и всей бортовой системы.

Эксплуатационные особенности ЗЗ:

  1. Активация бортовой сети к аккумулятору и генератору, отключение выполняется после запуска мотора.
  2. Включение-отключение СЗ, первичной цепи с малым током к источнику.
  3. Усиление стартерного узла при проворачивании ключа.
  4. Функция противоугонного механизма.
  5. Наличие нескольких позиций во время работы:
    • начальное — все механизмы отключены, бортовая система обесточена;
    • положение 1 — включение отдельных узлов при отключенном двигателе;
    • конечное — запуск мотора.

Чтобы правильно установить зажигание на КамАЗ Евро-3 ТНВД БОШ, выполните следующее:

Расшифровка маркировки OM 457 LA

Посмотрим, как расшифровывается известный немецкий двигатель OM457 LA Mercedes:

  • OM означает, что движок работает на дизеле;
  • 457 – значение типа мотора, как рядного с шестью цилиндрами;
  • L – происходит охлаждение наддувочного воздуха;
  • А – обозначает турбокомпрессор, которые работает от ОГ.

А теперь глянем на транспортные средства, на которые устанавливается мотор OM457. Сразу оговорюсь, в основном это коммерческий транспорт.

Для ремонта PLD необходимо снять ЭБУ с авто и в прокачке топл ива поможет потрясающе надежный и простой насос.

Да, отключение Adblue проблематично и могут возникнуть вопросы на границе в связи с нормами Евро 4 (BlueTec 4) и Евро 5 (BlueTec 5), в результате приходится следить за системой более пристально либо устанавливать дорогостоящие и не всегда надежные блоки отключения мочевины.

2. Замена. З амена требуется если ваш блок утрачен или сломан настолько, что его невозможно отремонтировать Вмешательство внутрь блока обязательно если вы приобретаете б/у деталь. Как минимум для перепрограммирования ПО под вашу ось, оценки состояния того, что вы приобрели и регламентных работ, т.к. б/у блок, как правило, не идеален. Да, и б лок с иммобилайзером просто не позволит завести автомобиль.

3. Экологичность. Также, причина замены блока MR или только перепрошивки ПО в необходимости перехода на другой класс экологичности — к примеру, с Евро 4 на Евро 3 или Евро 5.

Параметры зазоров клапанов на автомобилях КАМАЗ с двигателями CUMMINS

Тормоза и подвеска КамАЗ-5490

КамАЗ-5490 – один из немногих автомобилей Камского завода, оснащенный эффективными дисковыми тормозами, с электропневматическим приводом. Также порадует водителей наличие датчика состояния тормозных колодок, установленного в кабине.

Автомобиль оборудован целым рядом современных систем безопасности:

  • EBS так называемая электронная педаль, которая не имеет физического контакта с тормозной системой автомобиля. Вместо этого она посылает сигнал в электронный блок управления, который распределяет тормозное усилие по колесам;
  • ESP активная система безопасности, которая помогает избежать заноса автомобиля при торможении;
  • ASR антипробуксовочная система, которая предотвращает потерю сцепления колес с дорогой и снижает нагрузки на трансмиссию;

Передняя подвеска автомобиля выполнена на двух полуэллиптических рессорах, работающих совместно с амортизаторами. Для обеспечения безопасности при поворотах и кренах грузовика здесь установлен стабилизатор поперечной устойчивости. Задняя подвеска пневматическая, с системой управления ECAS.

Подробные технические характеристики седельного тягача КамАЗ-5490 можно найти на сайте производителя:

История автомобиля

Многие считают седельный тягач КамАЗ 5490 флагманом, какой завоевал победу в ежегодном конкурсе «Лучший коммерческий автомобиль года в России». Также его удостоили почетного звания «Перспектива года».

Руководство Татарстана назвала его бриллиантом. Создавали модель с той целью, что бы она смогла заменить прошлую вариацию семейства 5460. Поэтому новая машина смогла стать реальной технологической находкой в области отечественных грузовых машин.

Новинка была презентована на выставке «КомТранс-2011». Разработкой занималась крупнейшая российская компания-производитель КамАЗ и фирма Daimler Trucks. Еще в далеком 2007 году проводили международный тендер на проектировку новенького образца кабины для последующих генераций грузовых машин.

Победила южнокорейская производственная компания DMEC, какая является дочерней фирмой компании ГК «KIA Motors». Последняя смогла разработать силовой агрегат и мост, а специалисты из Российской Федерации смогли спроектировать новенькую кабину. Проектировка потребовала порядка 40 000 000 $.

Руководство Камского автомобильного завода планирует занимать порядка 1⁄4 части автомобильного рынка России среди магистральных тягачей. А пока их часть составляет немногим больше 5 процентов. Обновление позволило избавиться от многих ошибок. Если специалисты находили неисправность, ее сразу же исправляли.

Интернационал как он есть

Что примечательно, в этой новейшей разработке КамАЗ 5490 нет единства, при создании использовались только лучшие узлы и агрегаты, поставляемые в Россию из самых разных концов планеты. Генеалогическое древо самой модификации также запутано, ведь производитель проводил тендер на отбор самого надежного проекта для своего транспортного средства. При этом он располагал исключительно качественно просчитанным техническим заданием, выполнить которое откликнулись сразу несколько предприятий. Вердикт был вынесен непосредственно в сторону компании из Южной Кореи, которая входила в концерн KIA.

В процессе такой разработки, компаниями было затрачено порядка 1,2 миллиарда рублей, но оно того стоило и ниже можно рассмотреть почему.

Регулировка клапанов КАМАЗ с двигателем Cummins

Об истории создания модели

Наши грузоперевозчики широко применяют технику аналогичной конструкции. И это всё автомобили «большой европейской семёрки». Отечественных грузовиков данного класса до 2013 года в серийном производстве не было. Камский автозавод не мог построить конкурентоспособный двухосный магистральник на базе узлов и агрегатов, применяемых в грузовиках классической линейки предприятия. Поэтому там пошли путём создания принципиально новой модели, которой и стал КамАЗ-5490. У него ещё есть отраслевой индекс «на европейский манер: М1840. Буква «М» обозначает семейство грузовика – магистральное, 18 – грузоподъёмность в 18 тонн, а 40 – первые две цифры мощности двигателя (в данном случае – 401 л.с.).

Технические и эксплуатационные характеристики КамАЗ-5490

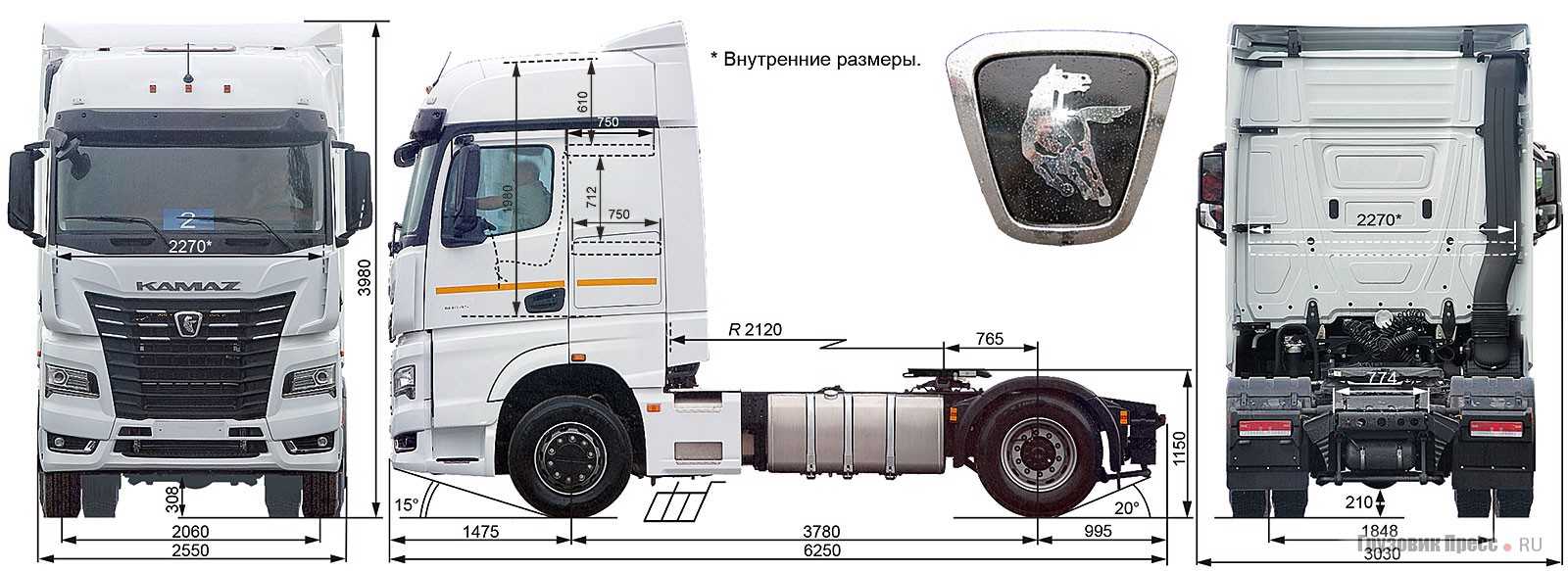

Габариты тягача и его грузоподъемность

  • Длина: 6 090 миллиметров;
  • Высота грузовика: 3 705 мм (без спойлера), 3 745 мм со спойлером;
  • Ширина: 2 950 миллиметров (с развернутыми зеркалами), без учета зеркал – 2 500 мм;
  • Дорожный просвет (клиренс): 220 мм;
  • Высота седла: 1 100 миллиметров;
  • Масса транспортного средства в снаряженном состоянии: 7 900 килограмм;
  • Максимально допустимая масса буксируемого прицепа: 36 100 килограмм;
  • Общая масса автомобиля: 44 тонны;
  • Максимальная скорость: 100 км/час.

Силовая установка и расход топлива КамАЗ-5490

В стандартной версии КамАЗ-5490 комплектуется отечественным V-образным восьмицилиндровым дизельным мотором КамАЗ-740.75-440. Агрегат оборудован системой турбонаддува с функцией промежуточного охлаждения воздуха. Рабочий объем двигателя составляет 11,76 литра, его номинальная мощность составляет 440 лошадиных сил, при скорости оборотов коленчатого вала в 1 900 об/минуту, максимальный крутящий момент – 2 060 Нм. По экологическим параметрам этот мотор соответствует стандартам Евро 4.

Более дорогие комплектации автомобиля приводятся в движение немецким мотором Daimler OM-457LA, который по экологичности соответствует параметрам Евро 5. Двигатель имеет рабочий объем в 11,97 литров, но при этом отличается высокой мощностью (428 лошадиных сил) и экономичностью. Этот шестицилиндровый четырехтактный мотор оснащен современной топливной системой PLD и технологией турбонаддува с функцией промежуточного охлаждения воздуха. Мотор оснащается очистительным фильтром с поршневым насосом и высококачественным воздушным фильтром Liebherr, а также одноцилиндровым воздушным компрессором WABCO.

Мотор Daimler Daimler OM457LA

Норма потребления топлива зависит от условий эксплуатации, установленного двигателя и технической исправности грузовика. Тягачи оснащенные мотором Daimler OM-457LA потребляют около 33 литров солярки на 100 километром пути. Силовой агрегат КамАЗ-740.75-440 отличается большей прожорливостью и может потреблять до 40 литров дизтоплива. Все модификации автомобиля комплектуются вместительным топливным баком на 800 литров, который обеспечивает большой запас пути без дозаправки.

Неоморфизм агрегата

В любом правиле есть исключения, но не обязательно в каждую бочку мёда совать ложку дёгтя. Если уже речь идёт о седельном тягаче, то тестировать автомобиль нужно с полуприцепом, а не гонять пустую «голову»! И это привело к конфузу организаторов, собравших дилеров Москвы. Предлагалось не просто погонять, но и оценить возможности. А на выходе получился трак-рейсинг под жёстким прессингом трансмиссии. Оценить управляемость и валкость в составе автопоезда мы не смогли.

КАМАЗ NEO, как оказалось, гонять может и даже очень любит. Под кабиной храпит зверская рядная «шестёрка» Daimler OM 457LA c табуном в 400 коней. Естественно, с турбонаддувом, и, естественно, Euro 5.

Да и задний мост Daimler HL6 c передаточным числом главной передачи 3,077 уже провоцирует к безудержному лихачеству. И чего бы такому NEO не гонять? Вдавил педаль газа в пол и…

…И челнинский аргамак не поскакал, а задёргался в конвульсиях на первых метрах. Это что ещё за пароксизмы такие!?

Ничего не понимаю. Начинаю разбираться. На модели КАМАЗ-5490-023-S5 NEO турбодизель агрегатирован с 12-ступенчатой механической КП ZF 12AS2130 ТD, но с автоматизированным дистанционным управлением. По-русски говоря – «роботом». И при резком нажатии на педаль газа, и при плавном эффект один – каждое переключение передач отражается толчком. Вхожу в вираж, разгоняюсь. И опять порожний тягач сильно дёргает вперёд, аж до боли в шейных позвонках. Не понимаю в чём дело: не отрегулирован механизм синхронизатора КП, запаздывает алгоритм включения? Может, с полуприцепом такого ощутимого переключения не будет и ступени будут включаться плавнее?

Прозрение пришло на втором заезде: может, не надо топить педаль в пол, это же не «автомат»! Тут автоматика только «думает» за водителя. Она быстро втыкает следующую передачу, откликаясь на обороты 400-сильного двигателя. А возникающий разрыв потока мощности через однодисковое сцепление «автомат» по инерции хватает напрямую, от коленвала сбрасывая сцепление. Здесь же нет гидротрансформатора, как у ГМП.

Спокойный темп разгона расставил всё по местам. «Робот-автоматизатор» спокойно, как чётки, перебирает ступени механической КП.

Проба на тягаче КАМАЗ-5490-022-S5 NEO с механической КП подтвердила, что проблема «робота» кроется как раз в невозможности реализовать правильно избыточную мощность. Двигатель предельно рассчитан для работы с полной массой 44 т в условиях высокогорья, отсюда и высокий запас на ускорение. Другое дело, что на механической КП на переполненных трассах придётся «грести на вёслах», постоянно втыкая нужную передачу и играя сцеплением.

Необходимо всем?

Что снаружи, что изнутри, NEO – это кабина Daimler, только вплоть до дверных карт изготовленная в России. Стандарт комфорта шагнул семимильным шагом вперёд. Сидение водителя Grammer помимо пневмоподвески имеет полный комплект регулировочными настройками. Рулевая колонка регулируемая по углу наклона. «Бардачки», полочки, ящички, спальное место водителя… Крыша кабины оборудована открываемым люком и шторкой. Предусмотрен кондиционер и автономный отопитель кабины. Придраться не к чему.

Список опций пока ограничен 3 позициями. Помимо 400-литрового бака сюда входят предпусковой подогреватель и второе спальное место. Его, кстати, можно заказать уже на заводе, а установить в дилерском центре. Крупные транспортные компании и ритейл, скорее всего, от второй полки откажутся. У них свой взгляд на необходимые аксессуары.

Технические характеристики КАМАЗ-5490-S5 NEO (М1840)

Модель КАМАЗ-5490-022-S5 NEO КАМАЗ-5490-023-S5 NEO
Снаряжённая масса, кг 7600–8000 7900
Полная масса, кг 18 600 18 600
Полная масса автопоезда, кг 44 000 44 000
Нагрузка на ССУ, кг 10 600–11 000 10 625
Допустимая нагрузка по осям, кг 7100/ 11 500 7600/ 11 000
Масса буксируемого полуприцепа, кг 36 000–36 400 36 100
Двигатель:
  • рабочий объём, cм3
  • максимальная мощность, л.с. (кВт)
  • крутящий момент, Н∙м
Daimler OM 457LA, турбодизель, I-6 11 967 401 (295) при 1900 мин-1 2000 при 1900 мин-1
Сцепление MFZ 430, однодисковое, диафрагменное
Коробка передач: ZF 16S2220 ТD, механическая 16 / 2 ZF 12AS2130 ТD, механическая c автоматизированным управлением 12 / 2
Подвеска спереди Малолистовые рессоры
Задний мост Daimler HL6 с гипоидной передачей
Подвеска сзади Пневматическая, с электронной системой управления ECAS
Передаточное число ГП 3,077
Радиус поворота, м 8,0
Максимальная скорость, км/ч 90
Шины 315/70 R22,5
Вместимость топливного бака, л 695 или 695+400

Внешний вид

Изначально, как заявляли, планировалось, чтобы конструкторский состав из России сделал кабину, а профессионалы из Германии (Daimler Trucks) занялись проектировкой моста и силового агрегата. В качестве основы взяли кабину Мерседес Аксор, какая была подвержена некоторому обновлению, благодаря какому фары вместе с поворотниками стали смотреться немного по-другому.

Но будет неправильно говорить о том, что Камские специалисты своровали другую идею, ведь она является принципиально новой разработкой их предприятия, в какую вложили, как упоминалось выше, 40 миллионов долларов. Работникам из России удалось довести идею до логичного заключения и произвести кабину в согласии с новеньким шасси.

Измененная кабина отличается стильным дизайнерским решением, а также она довольно обтекаемая, что по понятным причинам улучшило аэродинамическую составляющую шведского грузовика. Не будет лишним упомянуть, что внешность российского автомобиля за последние годы изменялась не один раз.

Инженерный состав смог устранить немалое количество недостатков в дизайнерской составляющей новенькой машины. Если немного ранние сборки смахивали на «европейские» модели начала 2000-х годов, то сейчас машину можно назвать как одну из самых технологичных в Европе.

Дизайнерами было принято решение полноценно отказаться от морально устаревших квадратных фар и кузовных форм прямоугольного типа. Во внешнем облике автомобиль претерпел немало перемен. Например, фары стали обладать круглой формой, а поворотники разместили обособлено.

С практичной точки зрения, инженерные специалисты сделали верное решение, ибо во время деформации одного элемента оптики не будет необходимости заменять всю блок-фару цельно.

Не забыли еще и про наличие обтекаемой юбки-спойлера, какая раньше не была установлена на всех подразделениях КамАЗовских машин. Радиаторная решетка имеет большую эмблему фирмы и прекрасно выглядит на фоне переднего бампера и самой кабины. В самом низу, на линии подножки, свои места обрели четыре противотуманки, какие поместили в отдельные ниши.

Площадь остекления новинки довольно большая, что дает возможность шоферу быть в курсе всего происходящего на дорожном участке. Боковая часть обладает аккуратными закруглениями стекол, какие протягиваются до задних спойлеров.

Если верить словам шоферов, появились свежие диски с шинами. Российские тягачи все же дождались европейские колеса, что дало возможность грузовым фирмам более упрощенно покупать и менять шины.

Если говорить в общем, то новенький магистральный тягач стал смотреться более современным. Хотя бы взять его дизайн — разработчики смогли убрать все недочеты. Не будет лишним упомянуть, что передняя часть машины довольно схожа с итальянским «Ивеко Стралисом», какой выпустили в 2014 году.

Регулировка клапанов OM457LA КАМАЗ — Автозапчасти и автоХитрости

При помощи поворотного устрой ства вращать коленчатый вал до тех пор, пока поршень 6-го цилиндра не будет находиться в положении в.м.т., соответствующем моменту перекрытия клапанов (1-ый ци линдр — поршень в положении в.м.т., соответствующем моменту зажига ния). Затем установить поршень 1-го цилиндра в положение в.м.т., соответствующее моменту пере крытия клапанов (6-ый цилиндр — поршень в положении в.м.т., соот ветствующем моменту зажигания).

Проконтролировать и отрегулиро вать клапаны согласно таблице.

1 — Регулировочный винт
2 — Контргайка

Зазор в клапанах между коромыс лом и перемычкой клапанов из мерить щупом (стрелка). Щуп дол жен поддаваться протягиванию с

легким сопротивлением.

Для регулировки зазора в клапанах ослабить контргайку 2. Отрегу лировать зазор в клапанах враще нием регулировочного винта 1.

Снова затянуть контргайку; момент затяжки — 50 Нм.
Еще раз проконтролировать зазор в клапанах, при необходимости от корректировать.Заключительные работы
Снова смонтировать крышку голов ки блока цилиндров.
Демонтировать поворотное устрой ство со смотрового отверстия картера маховика.
Закрыть смотровое отверстие крышкой.Присоединения топливопроводов

На нижеприведенном рисунке показа но расположение присоединений топливопроводов к расположенному со стороны двигателя фильтру предвари тельной очистки топлива и ручному насосу.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
