Технические характеристики
16 клапанный двигатель ВАЗ 2112, все его версии, обладают высокими техническими характеристиками. Ходит множество споров, по поводу эффективности силовых агрегатов, но большинство мнений и количество проданных транспортных средств говорит само за себя. Устройство моторов настолько простое, что ремонт двигателя ВАЗ 2112 автомобилисты проводят своими руками.
ВАЗ 2112 (двигатель) выходил в нескольких вариантах. Это связано с модернизацией и выпуском новых силовых агрегатов. Итак, рассмотрим, какие моторы присутствовали на ВАЗ 2112 с 16-ти клапанным механизмом:

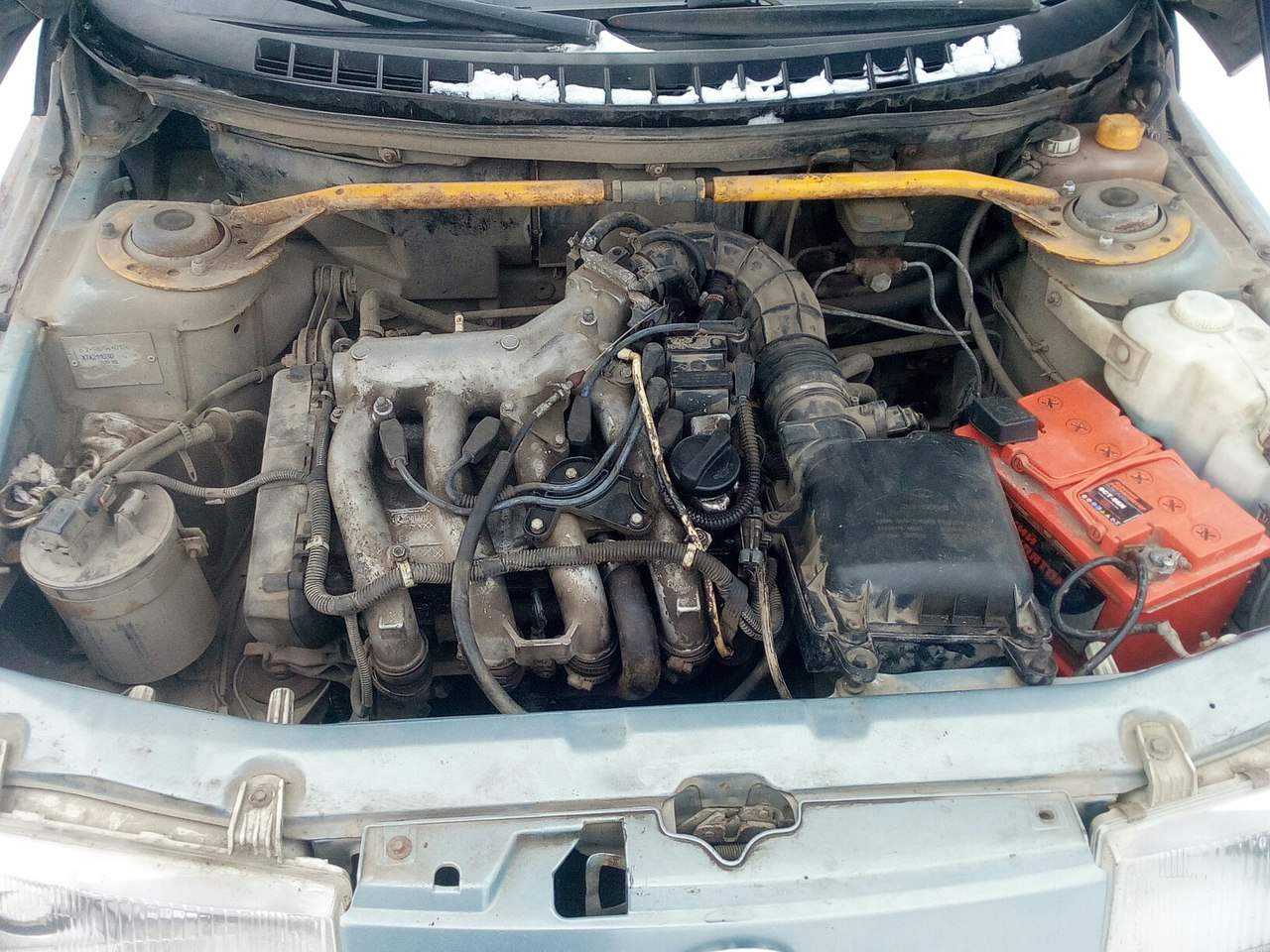

Мотор ВАЗ 21120
| Наименование | Параметры |
| Марка | 21120 |
| Объём двигателя | 1.5 (1499 см куб) |
| Мощность | 93 л.с. |
| Тип | Инжектор |
| Топливо | Бензин |
| Клапанный механизм | 16 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 7,5 литров |
| Эконорма | Евро 3 |
| Ресурс | 180 — 200 тыс. км |

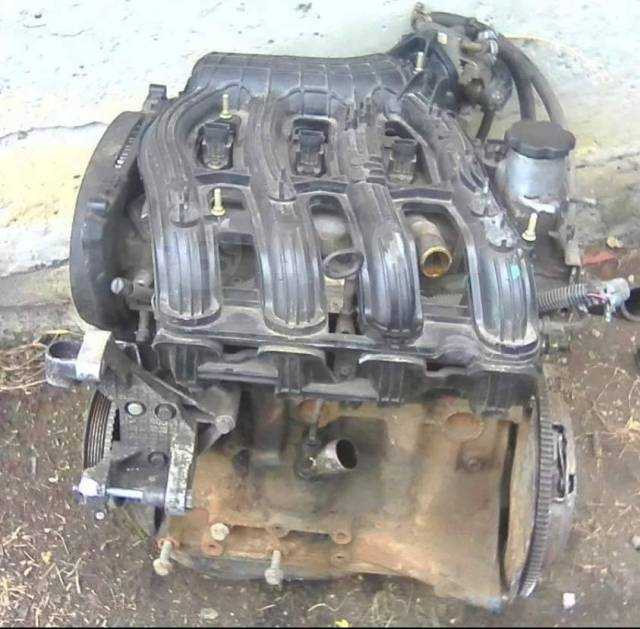

Мотор ВАЗ 21124

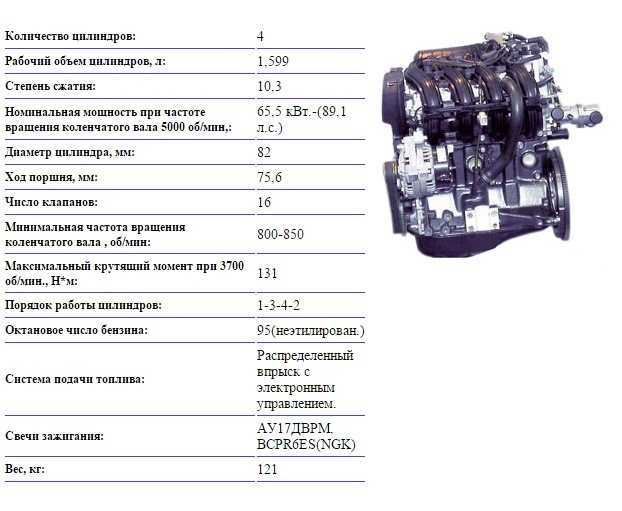

| Наименование | Параметры |
| Марка | 21124 |
| Объём двигателя | 1.6 16 V |
| Мощность | 90 л.с. |
| Тип | Инжектор |
| Топливо | Бензин |
| Клапанный механизм | 16 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 7,5 литров |
| Эконорма | Евро 3 |
| Ресурс | 180 — 200 тыс. км |

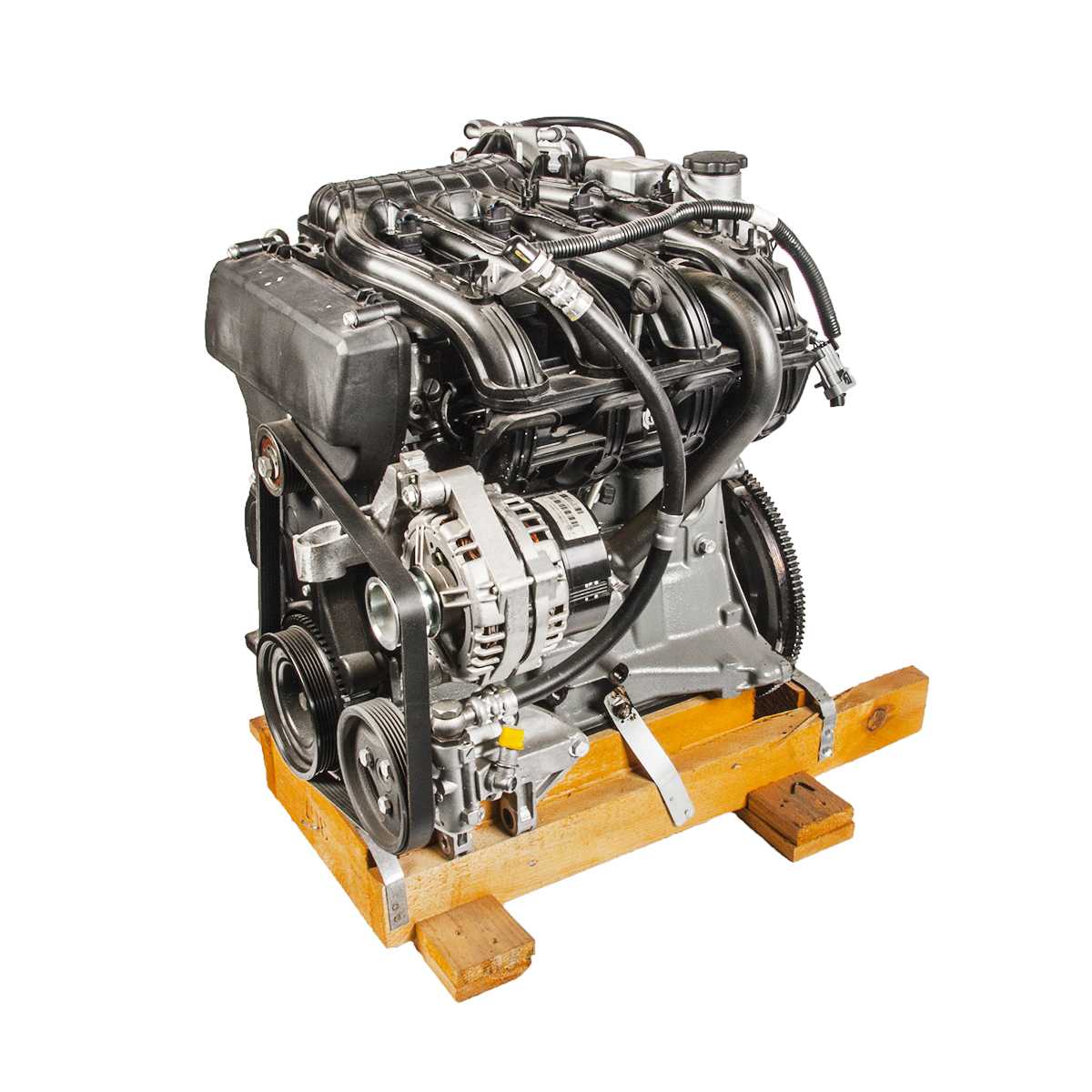

Мотор ВАЗ 21128
| Наименование | Характеристика |
| Марка | 21128 |
| Маркировка | 1.8 16V |
| Мощность | 98 лошадиные силы |
| Тип | Инжекторный |
| Топливо | Бензин |
| Клапанный механизм | 16 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 7,5 литров |
| Диаметр поршня | 82,5 мм |
| Ресурс | 200 — 250 тыс. км |
На все силовые агрегаты Лада 2112 устанавливалась 5-ступенчатая механическая коробка передач.

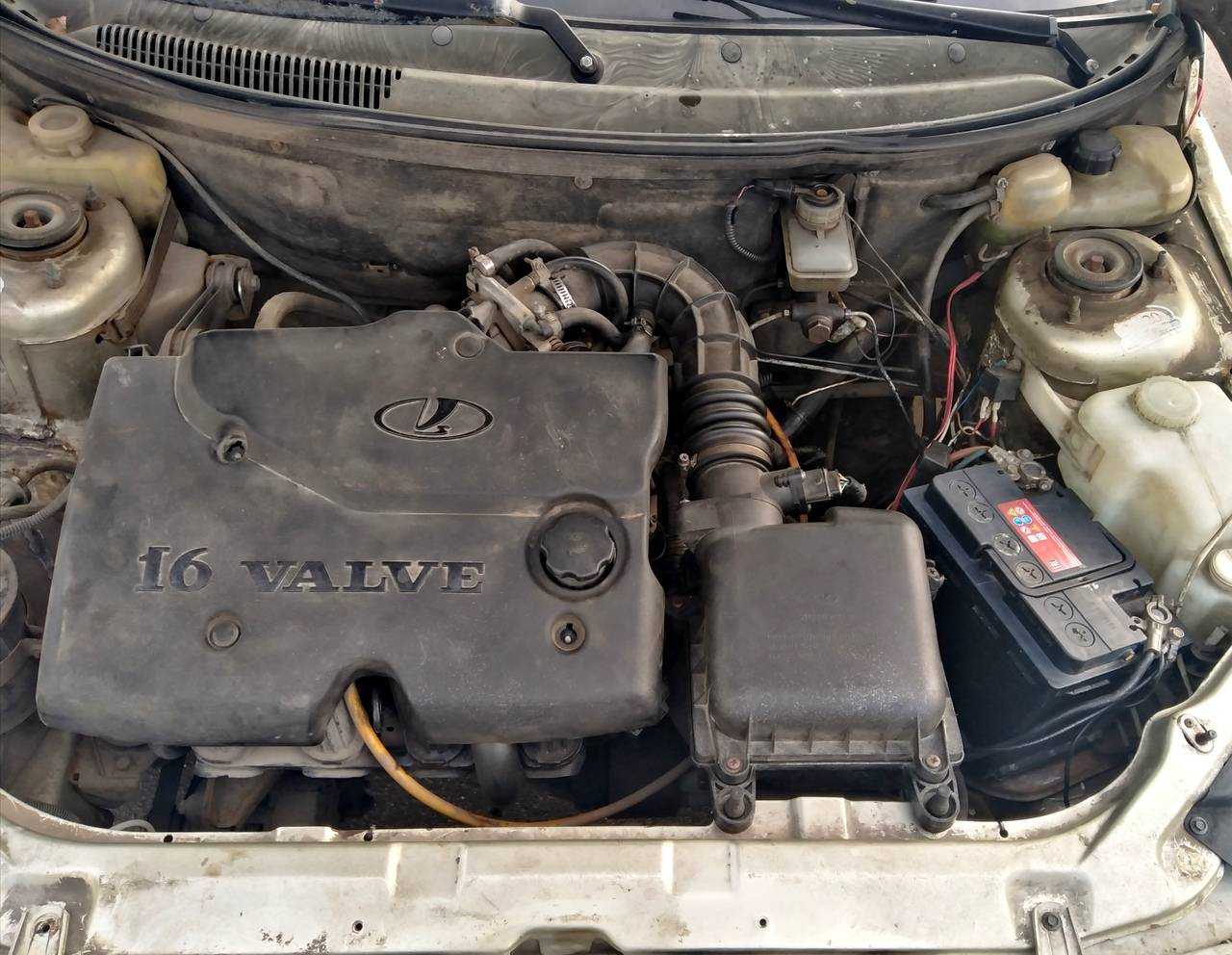

Неисправности и ремонт
Хоть моторы, устанавливаемые на ВАЗ 2112, и считаются достаточно выносливыми, но не обойдётся без поломки силовых агрегатов. Так, наиболее частыми проблемами можно считать: плавают обороты, движок глохнет или плохо заводится. Причиной такого поведения могут служить разные факторы. Ремонт ВАЗ 2112 двигателя, автолюбители предпочитают, в основном, проводить своими руками, поскольку это дешевле.
Со временем эксплуатации силовых агрегатов, на первых моторах были замечены частые неисправности системы охлаждения, связанные с работоспособностью термостата и водяного насоса. Но, на следующих поколениях движков, эта хроническая неисправность была решена.
ВАЗ 2110 – модификации
ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.
ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.
ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.
ВАЗ-21103. Модификация “десятки” с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.
ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.
ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.
ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.
ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI – самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.
ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.
ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.
ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.
ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.
ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина – 4950 мм, ширина – 1700 мм, высота – 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.
ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.
Автомобиль с 16-клапанным инжекторным двигателем в комплектации “Гран-Люкс” включает:
- Электростеклоподъемники;
- Блокировка замков дверей;
- Блокировка замка багажника;
- Обивка сидений из бархата;
- Иммобилайзер;
- Передние сиденья с обогревом;
- Вентилируемые 14-дюймовые тормозные диски;
- Спойлер задка с дополнительным стоп-сигналом;
- Противотуманные фары.

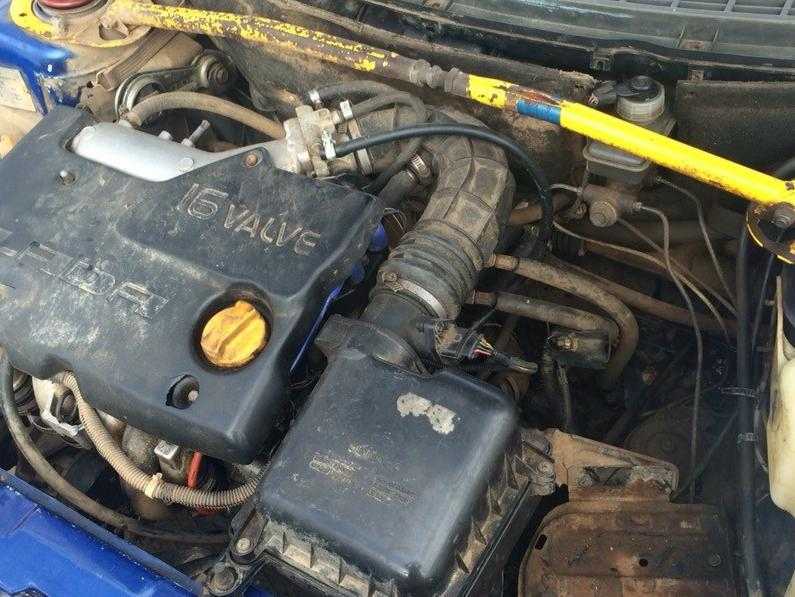

Обслуживание
Техническое обслуживание, характерное для автомобилей производства АвтоВАЗ. Основные операции проведения обслуживания являются — замена масла и масляного фильтра. Для смены смазочной жидкости необходимо 3,2 литра моторного масла. В свою очередь, в мотор влезает 3,5 литра смазки.
Карта технического обслуживания выглядит следующим образом:
ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.
ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.
ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.
ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.
ТО-5: Пятое ТО для двигателя, как второе дыхание. На этот раз меняется много чего. Итак, рассмотрим, какие элементы полежат замене в пятом техническом обслуживании:
- Замена масла.
- Замена фильтра масляного.
- Замена воздушного фильтра.
- Замена топливного фильтрующего элемента.
- Меняются ремень ГРМ и ролик.
- При необходимости ремень генератора.
- Водяной насос.
- Прокладка клапанной крышки.
- Другие элементы, которые необходимо заменить.
- Регулировка клапанов, при которой регулируется газораспределительный механизм.
Последующее проведение технического обслуживания проводится согласно карты проведения 2-5 ТО по соответствующему пробегу.
Трансмиссия и подвеска ВАЗ 2110 8 клапанов инжектор

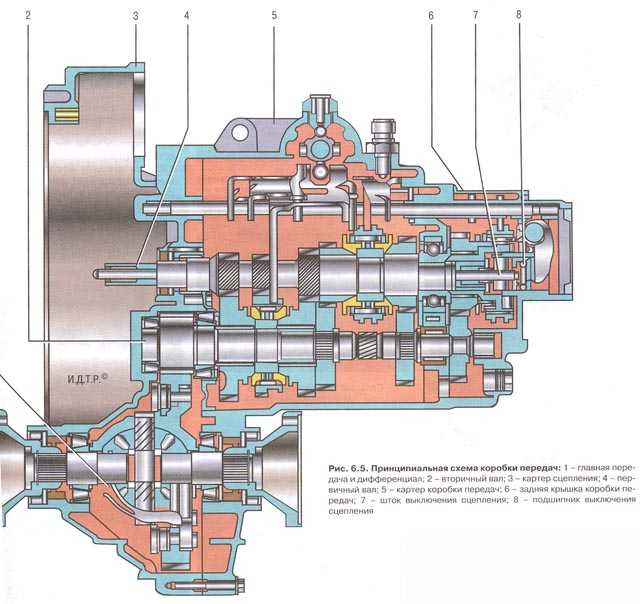

В Ладе 21102 встроена пятиступенчатая механическая коробка передач (МКПП). Данная коробка применяется на всех версиях линейки 2110. Она обладает хорошей шумоизоляцией, ход рычага удобный, плавность переключения гораздо лучше, чем у Жигулей и Самары.
Корпус (кожух) коробки изготовлен из алюминиевого сплава. Внутри кожуха расположен первичный (ведущий) и вторичный (ведомый) вал. Валы объединяются с дифференциалом и главной передачей. Пять передач переднего хода оснащены синхронизаторами, которые улучшают плавность переключения.
Передаточные числа: 1-я передача — 3,636, 2-я — 1,95, 3-я — 1,357, 4-я — 0,941, 5-я — 0,784. Для передачи заднего хода — 3,5. Передаточное отношение главной передачи — 3,7. Инструкция по эксплуатации гласит, что нужно менять трансмиссионное масло каждые 75 тыс. км.
Смягчение ударов шасси на кузов, а также обеспечение устойчивости и плавности осуществляется силами передней и задней подвески Лада 2110. На передней оси применена независимая конструкция. У каждого колеса есть независимая цилиндрическая пружина, внутрь которой помещена стойка типа Макферсон. Каждая стойка имеет свой гидравлический амортизатор. Непосредственно к поворотным кулакам прикреплены нижние рычаги, а к ним крепится стабилизатор поперечной устойчивости.
Рычаги помогают уменьшать крен колеса (поворот его вокруг продольной оси). Когда автомобиль делает поворот, колесо, поворачиваемое «внутрь кузова», может отходить от оси вращения. Стабилизатор не дает этого сделать, скручиваясь. Таким образом, передняя подвеска Лады 2110 позволяет сохранять устойчивость авто на поворотах.
Задняя подвеска представляет собой жёсткую конструкцию, главный элемент которой — поперечная балка. Поскольку задние колеса не вращаются, маневренность обеспечивать не нужно, а устойчивость сзади должна быть на высоком уровне. Поэтому применена такая конструкция. Балка состоит из продольных рычагов, прикреплённых к каждому колесу, и соединителя, который скрепляет рычаги при помощи сварки. Колеса на задней оси также оснащены гидравлическими амортизаторами для смягчения при ударах.
На Ладу 2110 устанавливаются радиальные шины 175/70. На передних колёсах применяются дисковые вентилируемые тормоза, а на задних — барабанные.
Характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.
• Двигатель ВАЗ 2111 1,5 л. Форсунка с 8 клапанами ➤ Рабочий объем — 1499 см3 ➤ Количество цилиндров — 4 ➤ Количество клапанов — 8 ➤ Диаметр цилиндра — 82 мм ➤ Ход поршня — 71 мм ➤ Мощность — 76 л.с. (56 кВт) при 5600 об / мин ➤ Крутящий момент — 115 Нм при 3800 об / мин / мин ➤ Степень сжатия — 9,9 ➤ Топливная система — многоточечный впрыск ➤ Разгон до 100 км / ч — 14 секунд ➤ Максимальная скорость — 167 километров в час ➤ Средний расход топлива — 7,2 литра • Двигатель ВАЗ 21114 1,6 л. Форсунка с 8 клапанами ➤ Рабочий объем — 1596 см3 ➤ Количество цилиндров — 4 ➤ Количество клапанов — 8 ➤ Диаметр цилиндра — 82 мм ➤ Ход поршня — 75,6 мм ➤ Мощность — 81,6 л.с. (60 кВт) при 5600 об / мин ➤ Крутящий момент — 115 Нм при 3800 об / мин ➤ Степень сжатия — 9,6 ➤ Топливная система — многоточечный впрыск ➤ Разгон до 100 км / ч — 13,5 секунд ➤ Максимальная скорость — 170 километров в час ➤ Средний расход топлива — 7,6 литра
Основные неисправности
Основная особенность неисправности ВАЗ 2110 — появление двигателя тройного действия. Неисправности могут возникать по разным причинам. Рассмотрим факторы, с которых начинается нестабильная работа двигателя, а также методы устранения. Если печка не нагревается, смотрите здесь, а по замене клапанов здесь.
Некачественное горючее
Первым делом нужно проверить, насколько качественное топливо было залито в автомобиль. Если бензин был некачественный, то, скорее всего, забыли один из элементов топливной системы. Затем автомобилисту предстоит выяснить, какая схема подачи топлива и найти детали, которые могут выйти из строя. Следовательно, первый элемент, который бросается в глаза, — это оросители. Неисправные форсунки могут вызвать нестабильную работу двигателя, что приведет к образованию троек. Для диагностики и очистки агрегата используется специальный держатель, но многие автомобилисты делают процесс самостоятельно, используя жидкость для чистки карбюратора. Также нестабильная работа двигателя может быть вызвана засорением топливных фильтров. Один находится под правым задним колесом, а другой — в топливном насосе. На впуске бензонасоса есть сетка фильтра, которую нужно заменить. Процесс довольно сложный, так как вам нужно будет снять задние сиденья и вынуть топливный элемент. А вот топливный фильтр под колесом можно быстро и без проблем поменять.
Система зажигания
Повреждение свечей зажигания или высоковольтных кабелей также может вызвать тройное образование. Итак, необходимо с помощью тестера проверить все элементы и визуально осмотреть их. В случае повреждения рекомендуется заменить весь комплект.
Датчики и ЭБУ
Еще одна серьезная причина образования тройного двигателя — это выход из строя одного из датчиков двигателя, а также неисправности в электронном блоке управления. Чтобы поставить диагноз, необходимо подключить к «мозгам». Также на основе отображаемых ошибок найдите неисправный счетчик и замените его. Если это не помогает и ошибка в ЭБУ остается, рекомендуется выполнить сброс и, в некоторых случаях, прошить элемент управления.
Техническое обслуживание
Техническое обслуживание двигателя проводится каждые 10-12 тыс. Км пробега. Схему карты можно получить у официальных представителей производителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра.
Многие автолюбители задаются вопросом: каким моторным маслом лучше заливать силовой агрегат ВАЗ 2110 с 8 клапанами? Лучшим вариантом остается полусинтетическое моторное масло отечественного или зарубежного производства с маркировкой 10W-30 или 10W-40.
Схема чип тюнинг мотора
Не многие автолюбители могут похвастаться мощным двигателем 2110. Итак, для улучшения силовых характеристик двигателя необходимо провести чип-тюнинг ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше автовладельцев, которые проводить процесс самостоятельно.
Схема чип-тюнинга довольно проста. Для этого вам понадобится кабель OBD II (USB-Auto), ноутбук и программное обеспечение. Стоит помнить, что есть три варианта улучшения силового агрегата: по мощности (но при этом потребление увеличится), по снижению потребления (приводит к потере мощности) и сбалансированному (баланс между оптимальным потреблением и мощностью).
Обычно чип-тюнинг ВАЗ 2110 проводится с целью снижения расхода топлива, поэтому, если владелец автомобиля решил это сделать сам, то нужно подобрать соответствующее программное обеспечение. Но рекомендуется не рисковать и обратиться за помощью к профессионалам.
Диагностика инжекторных двигателей – как прийти на помощь своему автомобилю?
Первичная диагностика инжекторных двигателей заключается в контроле состояния всех датчиков управления агрегата. Для этого проводят тщательный осмотр, в процессе которого необходимо убедиться в целостности изоляции и надежности соединения штекерных разъемов.
Диагностика и ремонт инжекторных двигателей – кратко о самом устройстве
Но вначале остановимся на том, что собой представляет инжекторный двигатель. Чем он отличается от карбюраторного? Основное отличие заключается в системе подачи воздушно-топливной смеси. В прежних двигателях топливная смесь засасывалась непосредственно через карбюратор, где осуществлялось дозирование составляющих, и далее происходило смешивание бензина с воздухом. При этом из-за несовершенства конструкции двигатель терял до 10 % мощности.
В инжекторном (или впрысковом) двигателе топливо поступает в камеру сгорания путем принудительного впрыска под высоким давлением через форсунки. Дозирование и контроль количества поступающего горючего осуществляет электроника. В результате уменьшается уровень вредных выбросов в окружающую среду, а также существенно увеличивается мощность двигателя, улучшаются его эксплуатационные характеристики, и снижается расход топлива.
Достоинства инжекторных систем:
- точная дозировка подачи горючего;
- за счет оптимизации состава воздушно-топливной смеси существенно меньше становится уровень токсичности выхлопных газов;
- улучшаются динамические характеристики автомобиля, инжекторная система корректирует подачу топлива в зависимости от нагрузки;
- применение впрысковой системы ведет к увеличению мощности двигателя более чем на 7 %.
К недостаткам можно отнести дорогостоящий ремонт системы питания инжекторного двигателя, достаточно высокие требования к качеству топлива и наличие специального оборудования для ремонта и диагностики.
Диагностика инжекторных двигателей – как обнаружить поломку самостоятельно?
Какие же неисправности наиболее часто преследуют впрысковые системы? Самой существенной неисправностью можно считать поломку датчика, контролирующего положение коленчатого вала. В этом случае чаще всего требуется ремонт двигателя, поскольку отказ сигнализации вызван серьезными неполадками силового агрегата.
Предварительная диагностика инжекторного двигателя своими руками вполне возможна, но для точного определения причины неисправности потребуется специальное оборудование, которое есть только на СТО. При отказе в пути топливного насоса единственное, что можно сделать – это заменить неисправный узел. Если же его в запасе нет, то придется надеяться только на эвакуатор.
Наиболее простой поломкой считается выход из строя датчика фазы. Схема работы впрысковой системы построена так, что в случае подобной неисправности она начинает подавать в два раза больше топлива. Определить самостоятельно причину перерасхода горючего вряд ли получится, для этого потребуются специальные приборы для диагностики инжекторных двигателей.
Диагностика инжекторного двигателя своими руками – еще несколько наблюдений
Что еще может привести к внезапному увеличению прожорливости мотора? Специалисты рекомендуют обратить внимание на датчик массового расхода воздуха. Определить данную неисправность можно по темному выхлопу, снижению приемистости, появлению неприятных рывков и неустойчивой работе двигателя в холостом режиме
Доехать на таком автомобиле, естественно, можно, но только до ближайшей СТО, где проводится диагностика и ремонт инжекторных двигателей.
Случается, что мотор начинает троить. Опытные водители знают, что причина может быть не только в нарушении подачи топлива, но чаще всего это происходит из-за поломок электрооборудования (неисправная катушка зажигания, свечи и другое). Определить это может даже начинающий автолюбитель. Но если требуется ремонт инжекторных двигателей, описание неисправностей которых уже дано в этой статье, то лучше всего обратиться к профессионалам сервисных центров.
Ваз 2110 система впрыска топлива
Работа системы впрыска ВАЗ 2110.
Система впрыска топлива ВАЗ 2110.
Количество топлива, подаваемого форсунками, регулируется электрическим импульсным сигналом от контроллера (электронного блока управления). Контроллер отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность импульса). Для увеличения количества подаваемого топлива длительность импульса увеличивается, для уменьшения подачи топлива – сокращается.
Контроллер обладает способностью оценивать результаты своих расчетов и команд, а также запоминать опыт недавней работы и действовать в соответствии с ним. «Самообучение» контроллера является непрерывным процессом, продолжающимся в течение всего срока эксплуатации автомобиля.
Топливо подается по одному из двух разных методов: синхронному, т.е. при определенном положении коленчатого вала, или асинхронному, т.е. независимо или без синхронизации с вращением коленчатого вала. Синхронный впрыск топлива – наиболее часто применяемый метод. Асинхронный впрыск топлива применяется в основном на режиме пуска двигателя.
Форсунки включаются попарно и поочередно: сначала форсунки 1-го и 4-го цилиндров, а через 180° поворота коленчатого вала – форсунки 2-го и 3-го цилиндров и т.д. Таким образом, каждая форсунка включается один раз за оборот коленчатого вала, т.е. два раза за полный рабочий цикл двигателя.
Независимо от метода впрыска подача топлива определяется состоянием двигателя, т.е. режимом его работы. Эти режимы обеспечиваются контроллером и описаны ниже.
Первоначальный впрыск топлива. Когда коленчатый вал двигателя начинает прокручиваться стартером, первый импульс от датчика положения коленчатого вала вызывает импульс от контроллера на включение сразу всех форсунок. Это служит для ускорения пуска двигателя.
Первоначальный впрыск топлива происходит каждый раз при пуске. Длительность импульса впрыска зависит от температуры. На холодном двигателе импульс впрыска увеличивается для увеличения количества топлива, а на прогретом – длительность импульса уменьшается. После первоначального впрыска контроллер переключается на соответствующий режим управления форсунками.
Режим пуска двигателя. При включении зажигания контроллер включает реле электробензонасоса, который создает давление в магистрали подачи топлива к топливной рампе. Контроллер проверяет сигнал от датчика температуры охлаждающей жидкости и определяет правильное соотношение воздуха и топлива для пуска.
Режим обогащения при ускорении. Контроллер следит за резкими изменениями положения дроссельной заслонки (по датчику положения дроссельной заслонки) и за сигналом датчика массового расхода воздуха, обеспечивает подачу добавочного количества топлива за счет увеличения длительности импульса впрыска. Режим обогащения при ускорении применяется только для управления топливоподачей в переходных условиях (при перемещении дроссельной заслонки).
Режим отключения подачи топлива при торможении двигателем. При торможении двигателем с включенной передачей и сцеплением контроллер может на короткие периоды времени полностью отключить импульсы впрыска топлива. Отключение и включение подачи топлива на этом режиме происходит при выполнении определенных условий по температуре охлаждающей жидкости, частоте вращения коленчатого вала, скорости автомобиля и углу открытия дроссельной заслонки.
Компенсация напряжения питания. При падении напряжения питания система зажигания может давать слабую искру, а механическое движение «открытия» форсунки может занимать больше времени. Контроллер компенсирует это путем увеличения времени накопления энергии в катушках зажигания и длительности импульса впрыска.
Соответственно при возрастании напряжения аккумуляторной батареи (или напряжения в бортовой сети автомобиля) контроллер уменьшает время накопления энергии в катушках зажигания и длительность впрыска.
Режим отключения подачи топлива. При выключенном зажигании топливо форсункой не подается, чем исключается самовоспламенение смеси при перегретом двигателе. Кроме того, импульсы впрыска топлива не подаются, если контроллер не получает опорных импульсов от датчика положения коленчатого вала, т.е. это означает, что двигатель не работает.
Для защиты двигателя от перекрутки отключение подачи топлива также происходит при превышении предельно допустимой частоты вращения коленчатого вала двигателя, равной 6510 мин”1.
Конструкция
Хочу отметить, что этот силовой агрегат установлен на многих автомобилях. Не требует особого внимания при обслуживании и затрат при ремонте.
- В его основе лежит простой четырехцилиндровый двигатель 2110, оснащенный системой непосредственного впрыска. Последний позволяет впрыскивать топливо в каждый цилиндр двигателя для выработки максимальной мощности. Материал довольно простой, ковкий чугун с добавлением некоторых элементов. Эта комбинация обеспечивает очень прочную конструкцию, которая может выдерживать удары и экстремальные температуры.
- Охлаждение осуществляется по всему блоку равномерно. Такой ход полностью исключает перегрев силового агрегата и его выход из строя.
- Что касается рубашки охлаждения, то она приоткрыта в сторону ГБЦ и цилиндров. Нижняя часть блока оборудована креплениями для подшипников коленчатого вала, которые имеют специальные крепления.
- Сам коленчатый вал изготовлен из качественного чугуна. Это было сделано не случайно, ведь только чугун способен выдерживать колоссальные температуры и нагрузки. Никакой другой материал не может дать такого результата. Все втулки шатуна смазываются через масляные клапаны, просверленные по всей длине коленчатого вала. Это очень удобно и практично, особенно летом.
- Кроме того, в силовом агрегате есть система подавления вибраций. Он состоит из нескольких десятков противовесов, расположенных на коленчатом валу. По этой причине мотор 2110 не будет вибрировать во время движения.
- В передней части коленчатого вала можно увидеть масляный насос со звездочкой ремня ГРМ. Сзади качественный чугунный маховик.
- Все шатуны изготовлены из высококачественной стали методом ковки. Небольшой особенностью можно отнести кепки на головах. Внизу вставка, а вверху запрессованная гильза.
- Все поршни имеют три кольца: два компрессионных, одно маслосъемное. Что касается материала поршней, то это простой алюминий.
- Внизу конструкторы сделали специальные углубления для камеры сгорания. В довершение всего это головка блока цилиндров из сплава стали и алюминия. По этой причине двигатель 2110 очень прочный и практичный.
- Внизу блока цилиндров можно найти специальные каналы, предназначенные для циркуляции охлаждающей жидкости.
- Небольшая особенность двигателя ВАЗ 2110 в том, что распредвал расположен вверху силового агрегата на опорах. Для уменьшения износа деталей их подвергают термической обработке. Благодаря этому детали не потеряют своих свойств при длительной эксплуатации.
- Также хочу отметить, что у 8-клапанного двигателя одновременно два клапана на цилиндр — впускной и выпускной. Они позволяют топливной смеси поступать в цилиндр и выходить из него, таким образом выполняя рабочие циклы. Кроме того, они оснащены специальными пружинами. Это очень удобно и практично. К тому же двигатель ВАЗ 2110 получает хорошую мощность и крутящий момент.
- Направляющие втулки и все клапаны полностью вдавлены в головку блока цилиндров.
- Распредвал приводится в движение простым зубчатым ремнем от коленчатого вала.
- Отдельно хочется сказать о системе охлаждения двигателя ВАЗ 2110. Дело в том, что здесь установлен довольно мощный электровентилятор, который включается при температуре 115 градусов. Отключается при остывании блока питания до 95 градусов.
- Топливная система состоит из следующих компонентов:
- Топливный бак;
- Топливоподкачивающий насос;
- Воздушный фильтр;
- Топливопровод;
- Сам карбюратор.
Из техпаспорта видно, что система смазки имеет комбинированную систему:
- Опрыскивание;
- Под высоким давлением.
Такая система позволяет защитить силовой агрегат и механизмы от поломки и плохой смазки. Все механизмы получат достаточное количество масла, что очень хорошо. Вам не о чем беспокоиться. 16-клапанный двигатель ВАЗ 2110 отличается хорошей прочностью и простотой в обслуживании.
Восстановление работоспособности автомобиля
Внимание автовладельца — залог здравия «железного коня». Отсутствие реакции мотора на поворот ключа зажигания в системе говорит о проблемах, в первую очередь, с инжектором
Первоначальный осмотр начинается с визуального изучения. ВАЗ 2110 инжектор 16 клапанов не должен иметь визуальных повреждений или сколов. Для осмотра при помощи инструментов бережно снимается крышка штуцера мотора.
Сразу после удаления золотника надлежит проверить корректность работы двигателя. В нормальном состоянии моторы ВАЗ характеризуются показателями манометра в пределах от 2,8 до 3,2 атм. Если фактический показатель ниже указанного значения, мотор нуждается в углубленной проверке. Велика вероятность, что причина неисправности кроется в гибком патрубке.
В нормальном состоянии ВАЗ 2110 инжектор 8 клапанов полностью герметичен. Если проверка в условиях гаража или СТО не помогла выявить место разгерметизации, сломанный мотор нуждается в замене вышедшего из строя агрегата. Сложнее, если показания манометра выше указанных значений. В этом случае двигатель 16 клапанный или его аналог нуждается в замене стартера. Схема действий при этом следующая:
- снять тяговое реле;
- открутить 2 болта ключом на 13;
- снять одну гайку; если моторами долгое время профессионально не занимались, то указанная процедура несколько затрудняется; ослабить ход по резьбе поможет увеличенное физическое усилие; тем не менее, слишком сильно стараться не нужно, иначе 16 или 8 клапанный двигатель выйдет из строя;
- демонтировать корпус стартера;
- проверить щетки — самый уязвимый элемент; 8 или 16 клапанный двигатель нередко выходит из строя именно в результате нарушения целостности упомянутых щеток. Выявленные минимальные повреждения на них — повод осуществить немедленную замену. Медлить с указанной процедурой не стоит.
Значительно реже причиной неисправности становится засоренный редуктор. Стандартный 8 клапанов инжектор характеризуется повышенной чувствительностью к внешним загрязнителям.
Слабые места
К сожалению, ВАЗ-2112 их не лишен. К наиболее «весомым» относится ремень привода ГРМ. При его обрыве встреча с клапанами неизбежна. А это уже серьезный ремонт ГБЦ. Спровоцировать обрыв могут течь помпы, при которой ремень забрызгивается ОЖ, намокает и теряет свои свойства.
Протекающие сальники распредвалов – причина замасливания ремня, что не менее опасно. Износ валов так же пользы не приносит. Дело в том, что в этом случае ремень получает незначительный перекос. О его наличии говорит появившийся скрежет на не прогретом двигателе.
Иногда мотор начинает «троить». Как правило, причину этого явления нужно искать в электрике (модуль зажигания, высоковольтные провода, свечи) или в дроссельной заслонке, регуляторе холостого хода. Виной могут быть различные датчики (ДПКВ, ДПДЗ, ДМРВ).
Не блещет качеством термостат. В результате выхода его из строя двигатель может получить перегрев, или наоборот, невозможность набора рабочей температуры.
Часто «достают» автовладельца различные несанкционированные шумы
На них стоит обратить самое пристальное внимание. Вызвать стуки могут неисправные гидрокомпенсаторы, шатунные или коренные вкладыши
При обнаруженных неисправностях самым правильным решением станет поездка на СТО для диагностики двигателя.

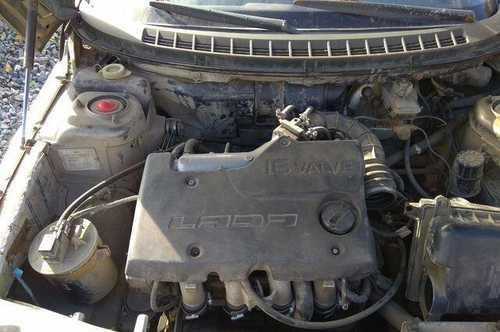

Двигатель ВАЗ 2112 1.5 16V
Краткое описание
Двигатель ВАЗ-2112 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель создавался не с нуля, базой послужил мотор 21083. Двигатель сохранил основные геометрические размеры 83-го мотора, но при этом кардинально от него отличался, как по мощностным так и по эксплуатационным показателям. При разработки двигателя были задействованы такие фирмы как «Porshe» и «General motors». В частности, совместно с General motors, была разработана система распределенного впрыска топлива. Двигатель получился весьма экономичным. Основные минусы двигателя — это недостаток крутящего момента на низких оборотах (ощутимый подхват на 3500 об/мин), ненадежные ременной привод и ролики, гнущиеся клапаны при обрыве ремня ГРМ
Характеристики двигателя ВАЗ 2112 1.5 16V
| Параметр | Значение |
|---|---|
| Конфигурация | L |
| Число цилиндров | 4 |
| Объем, л | 1,488 |
| Диаметр цилиндра, мм | 82 |
| Ход поршня, мм | 71 |
| Степень сжатия | 10,5 |
| Число клапанов на цилиндр | 4 (2-впуск; 2-выпуск) |
| Газораспределительный механизм | DOHC |
| Порядок работы цилиндров | 1-3-4-2 |
| Номинальная мощность двигателя / при частоте вращения коленчатого вала | 68,4 кВт-(93 л.с.) / 5600 об/мин |
| Максимальный крутящий момент / при частоте вращения коленчатого вала | 133,3 Н•м / 3300 об/мин |
| Система питания | распределенный впрыск с электронным управлением |
| Рекомендованное минимальное октановое число бензина | 95 |
| Экологические нормы | Евро 3 |
| Вес, кг | 120 |
Конструкция
Четырехтактный двигатель с распределенным впрыском топлива, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.
Блок цилиндров
Блок цилиндров 2112 изготовлен из высокопрочного чугуна, и на первый взгляд, аналогичен блоку 21083. Главные отличия – это уменьшенный до 10 мм диаметр болтов крепления головки и отверстий для них в блоке, приливы под датчики системы впрыска топлива и совсем иная технология хонингования цилиндров при производстве.
| Параметр | Значение |
|---|---|
| Материал | Высокопрочный чугун |
| Диаметр цилиндра, мм | 82,0 |
| Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм | 89,0 |
| Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм | 194,80 |
| Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм | 54,52 |
| Вес, кг | 28,810 |
Для блока ВАЗ 2112 определены пять размерных групп. Классы размеров обозначаются буквами: A, B, C, D, E.
Шатун
| Параметр | Значение |
|---|---|
| Длина, мм | 121,0 |
| Диаметр отверстия верхней головки, мм | 21,978 – 21,982 |
| Диаметр отверстия нижней головки, мм | 51,330 – 51,346 |
| Вес, г | 689 |
Шатуны 2112 – стальные, кованные, двутаврового сечения, обрабатываются вместе с крышками. Такие же шатуны ставятся на двигатели 2110.
Поршень
На поршнях 2112 лунки имеют глубину: 3,19 мм для впускных, и для выпускных — 3,06 мм.
| Параметр | Значение |
|---|---|
| Диаметр, мм | 82,0 |
| Компрессионная высота, мм | 37,9 |
| Объем внутренней выемки, сс | 0,638 |
| Вес, г | 350 |
Поршневой палец — стальной, полый, плавающего типа. Наружный диаметр поршневого пальца 2112– 22 мм, длина пальца – 60,5 мм. Отверстие под поршневой палец смещено от диаметральной плоскости поршня на 1 мм.
Головка блока цилиндров
Существенное изменение двигателя 2112, это новая шестнадцатиклапанная ГБЦ с двумя распределительными валами. ГБЦ 2112 была создана в сотрудничестве с фирмой «Porshe». Два распределительных вала приводятся зубчатым, защищенным от грязи и пыли специальным кожухом. В приводе клапанов наконец были установлены гидротолкатели и теперь двигатель 2112 не нуждался в регулировке клапанов.
Впускной и выпускной клапаны
Клапаны расположены V-образно в два ряда. По конструкции подобны клапанам двигателя ваз 2110, но с меньшим диаметром тарелок и стержней. Диаметр тарелки впускного клапана равен 29 мм, у выпускного — 25,5 мм. Диаметр стержня впускного и выпускного клапана равен 7 мм. На каждый клапан установлено по одной пружине.
