ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Испытания проводят не ранее, чем через 24 ч после установления в шине давления. При проведении приемосдаточных испытаний измерения проводят не менее, чем через 15 мин после установления в шине давления.
При разногласиях в оценке качества шин испытания проводят не ранее, чем через 24 ч после установления в шине давления, при этом за 15 мин до проведения измерений давление воздуха в шине контролируют и, в случае необходимости, корректируют в соответствии с п.2.2. Если обнаружено снижение давления воздуха в шине более чем на 0,1 МПа (1,0 кгс/см), определяют причину потери герметичности. Устраняют неисправность. Испытания возобновляют начиная с п.2.2.
(Измененная редакция, Изм. N 1).
3.2. Для определения наружного диаметра шину опоясывают мерной лентой по контуру наибольшего сечения и измеряют длину свободной окружности ненагруженной шины с погрешностью не более 1,0 мм.
3.3. Ширину профиля ненагруженной шины измеряют не менее, чем в четырех местах, расположенных равномерно по окружности таким образом, чтобы измерительные поверхности губок штангенциркуля вошли в контакт с гладким местом поверхности боковин шины без приложения усилия, были параллельными плоскости вращения и перпендикулярными к оси вращения шины. При отсутствии гладких мест на боковине допускается измерять ширину профиля по ребрам или выступам с последующим вычетом их толщины.
(Измененная редакция, Изм. N 1).
3.4. Ширину профиля шины под нагрузкой измеряют в месте наибольшей деформации боковины у невращающейся шины последовательно в четырех сечениях, равномерно расположенных по окружности шины после нагружения ее нагрузкой. Давление в шине устанавливают в соответствии с п.2.2.
3.5. Статический радиус шины определяют последовательно измерением расстояния от плоскости опоры до центра шины в четырех сечениях, равномерно расположенных по окружности шины после нагружения ее нагрузкой, установленной в соответствии с п.3.4.
3.6. Ширину профиля под нагрузкой и статический радиус шины измеряют после выдержки ее под нагрузкой не менее 30 с.
3.4-3.6. (Введены дополнительно, Изм. N 1).
Дополнительная информация указываемая в маркировке на боковине шины:
XL или Extra Load
— усиленная шина, индекс нагрузки которой выше на 3 единицы, чем у обычных автошин того же типоразмера.
M+S или маркировка покрышки M&S (Mud + Snow)
— грязь плюс снег и означает, что шины всесезонные или зимние.
На многих летних покрышках для внедорожников указывается M&S. Однако эти шины нельзя эксплуатировать в зимнее время, т.к. зимние шины имеют совсем другой состав резины и рисунок протектора, а значок M&S указывает на хорошие показатели проходимости автошины.
All Season или AS
— Всесезонные шины.
Aw (Any Weather)
— Любая погода.
Пиктограмма * (снежинка)
— резина предназначена для использования её в суровых зимних условиях. Если на боковине шины нет этой маркировки, то эта автошина предназначена для использования только в летних условиях.
Aquatred, Aquacontact, Rain, Water, Aqua или пиктограмма (зонтик)
— специальные дождевые шины.
Outside и Inside
— ассиметричные шины. При установке надпись Outside должна быть с наружной стороны автомобиля, а Inside — с внутренней.
RSC (RunFlat System Component)
— шины RunFlat — это покрышки, на которых можно продолжать движение на автомобиле со скоростью не более 80 км/ч при ПОЛНОМ падении давления в шине (при проколе или порезе). На этих шинах, в зависимости от рекомендаций производителя, можно проехать от 50 до 150 км.
Разные производители автошин используют различные обозначения технологии RSC. Например: Bridgestone RFT, Continental SSR, Goodyear RunOnFlat, Nokian Run Flat, Michelin ZP и т. д.
Rotation или стрелка
эта маркировка на боковине шины означает направленную шину. При установке покрышки нужно строго соблюдать направление вращения колеса, указанное стрелкой.
Tubeless
— бескамерная шина. При отсутствии данной надписи покрышка может использоваться только с камерой.
Tube Type
— обозначает, что эта покрышка обязательно должна эксплуатироваться только с камерой.
Max Pressure
— максимально допустимое давление в шине, в кПа.
Max Load
— максимально допустимая нагрузка на каждое колесо автомобиля, в кг.
Reinforced или буквы RF
в типоразмере (например 195/70 R15RF) означают, что это усиленная шина (6 слоёв). Буква С в конце типоразмера (например 195/70 R15C) обозначает грузовую шину (8 слоёв).
Radial
эта маркировка на резине в типоразмере означает, что это авторезина радиальной конструкции.
Steel
означает, что в конструкции шины присутствует металлический корд.
Буква E (в кружочке)
— шина соответствует европейским требованиям ECE (Economic Commission for Europe).
DOT
(Department of Transportation — Министерство транспорта США) — американский стандарт качества.
Temperature А, В или С
— термостойкость авторезины при высоких скоростях на испытательном стенде (А — наилучший показатель).
Traction А, В или С
— способность шины к торможению на влажном дорожном полотне.
Treadwear
— относительный ожидаемый километраж пробега по сравнению со специальным стандартным тестом США.
TWI (Tread Wear Indiration)
— указатели индикаторов износа протектора автошины. Маркировка на колесе TWI также может быть со стрелкой. Указатели располагаются равномерно в восьми или шести местах по всей окружности покрышки и показывают минимально допустимую глубину протектора. Индикатор износа выполняется в виде выступа с высотой 1.6 мм (минимальная величина протектора для легких автомобилей) и располагается в углублении протектора (как правило, в водоотводящих канавках).
Как узнать дату изготовления шины
Дата изготовления шины легковых шин написана в виде четырёх цифр в овале (например 3706) — первые две цифры неделя изготовления, следующие две — год изготовления (в нашем примере 37 неделя 2006 г).
Российские грузовые шины маркируются следующим образом
Где 3494 — дата изготовления К-литера, 00092 порядковый номер шины
3-х значный код даты у шины означает, что она была выпущена до 2000 года.
Старая маркировка похожа на новую, т.е. первые две цифры тоже неделя изготовления, но последняя цифра означает не полностью год, а только последнюю цифру года.
Например, код: 108. Это значит, что автошина выпущена: 10-ая неделя 88 или 98 года.
Чтобы понять 80-ые года или 90-ые, нужно внимательно посмотреть, есть ли после этих цифр пробел (промежуток или треугольный штамп) на боковине или нет.
Если нет: *108*, то это 88 год, если же есть: *108 * или *108(значок — треугольник)*, то эта покрышка 98-ого года выпуска.
Такие сложности обусловлены тем, что раньше производители покрышек не думали, что шиной будут пользоваться больше 10 лет. Но после 2000 года производители автошин пришли к более удобной 4-х значной маркировке даты производства на колесе.
Таблица соотношений размеров шин с размерами дисков
Высота профилямм
Типоразмер шиныширина(мм)/радиус(дюймы)
Размер дискаширина обода в дюймах
Рекомендован.
Минимум
Максимум
12 дюймов
82
125R12135R12 145R12 155R12
3,54,0 4,0 4,5
3,03,5 3,5 4,0
4,04,5 5,0 5,0
70
145/70R12155/70R12
4,54,5
4,04,0
5,05,5
13 дюймов
82
145R13155R13 165R13 175R13
4,04,5 4,5 5,0
3,54,0 4,0 4,5
5.05,5 5,5 6,0
80
135/80R13145/80R13 155/80R13165/80R13
3,54,0 4,5 4,5
3,53,5 4,0 4,0
4,55,0 5,5 5,5
70
135/70R13 145/70R13 155/70R13 165/70R13 175/70R13 185/70R13 195/70R13
4,0 4,5 4,5 5,0 5,0 5,5 6,0
3,5 4,0 4,0 4,5 5,0 5,0 5,2
4,5 5,0 5,5 6,0 6,0 6,5 7,0
65
155/65R13 165/65R13 175/65R13
4,5 5,05,0
4,0 4,5 5,0
5,5 6,0 6,0
60
175/60R13 185/60R13 205/60R13
5,0 5,5 6,0
5,0 5,55,5
6,0 6,5 7,0
55
195/55R13
6,0
5,5
7,0
14 дюймов
82
145R14155R14 165R14 175R14 185R14
4,04,5 4,5 5,0 5,5
3,54,0 4,0 4,5 4,5
5,05,0 5,5 6,0 6,0
80
175/80R14185/80R14
5,05,0
4,55,0
5,56,0
70
165/70R14 175/70R14 185/70R14 195/70R14 205/70R14
5,05,0 5,5 6,0 6,0
4,55,0 5,0 5,5 5,5
6,06,0 6,5 7,0 7,5
65
155/65R14 165/65R14 175/65R14 185/65R14 195/65R14
4,55,0 5,0 5,5 6,0
4,04,5 5,0 5,0 5,5
5,56,0 6,0 6,5 7,0
60
165/60R14 175/60R14 185/60R14 195/60R14 205/60R14
5,05,0 5,5 6,0 6,0
4,55,0 5,0 5,5 5,5
6,06,0 6,5 7,0 7,5
55
185/55R14205/55R14
6,06,5
5,05,5
6,57,5
15 дюймов
82
125R15 135R15 145R15 155R15 165R15 185R15
3,5 4,0 4,0 4,5 4,5 5,5
3,0 3,5 3,5 4,0 4,0 4,5
4,0 4,5 5,0 5,0 5,5 6,0
80
185/80R15
5,5
4,5
6,0
70
175/70R15 195/70R15 235/70R15
5,06,0 7,0
5,05,5 6,5
6,07,0 8,5
65
185/65R15 195/65R15 205/65R15 215/65R15 225/65R15
5,5 6,0 6,0 6,5 6,5
5,0 5,5 5,5 6,0 6,0
6,5 7,0 7,5 7,5 8,0
60
195/60R15205/60R15 215/60R15 225/60R15
6,06,06,5 6,5
5,55,5 6,0 6,0
7,07,5 8,0 8,0
55
185/55R15195/55R15 205/55R15 225/55R15
6,06,0 6,5 7,0
5,05,5 5,5 6,0
6,57,0 7,5 8,0
50
195/50R15205/50R15 225/50R15
6,06,5 7,0
5,55,5 6,0
7,07,5 8,0
45
195/45R15
6,5
6,0
7,5
16
дюймов
65
215/65R16
6,5
5,5
7,5
60
225/60R16235/60R16
6,57,0
6,06,5
8,08,5
55
205/55R16225/55R16 245/55R16
6,57,0 7,5
5,56,0 7,0
7,58,0 8,5
50
205/50R16225/50R16 235/50R16 255/50R16
6,57,0 7,5 8,0
5,56,0 6,5 7,0
7,58,0 8,5 9,0
45
195/45R16205/45R16 225/45R16 245/45R16
6,57,0 7,5 8,0
6,06,5 7,0 7,5
7,57,5 8,5 9,0
40
215/40R16225/40R16
7,58,0
7,07,5
8,59,0
17дюймов
55
225/55R17
7,0
6,0
8,0
50
205/50R17215/50R17
6,57,0
5,56,0
7,57,5
45
215/45R17225/45R17 235/45R17 245/45R17 255/45R17
7,07,5 8,0 8,0 8,5
7,07,0 7,5 7,5 8,0
8,58,5 9,0 9,0 9,5
40
215/40R17235/40R17 245/40R17 255/40R17 265/40R17 275/40R17 285/40R17
7,58,5 8,5 9,0 9,5 9,5 10,0
7,08,0 8,0 8,5 9,0 9,0 8,5
8,59,5 9,5 10,0 10,5 11,0 11,0
35
245/35R17265/35R17 335/35R17
8,59,5 11,5
8,09,0 11,0
9,510,5 13,0
18
дюймов
50
235/50R18
7,5
6,5
8,5
45
255/45R18
8,5
8,0
9,5
40
225/40R18 235/40R18 245/40R18 265/40R18
8,0 8,0 8,5 9,5
7,5 7,5 8,0 9,0
9,0 9,0 9,5 10,5
35
285/35R18 295/35R18
10,0 10,5
9,5 10,0
11,0 11,5
30
325/30R18
12,0
11,0
13,0
20
дюймов
40
245/40R20
9,0
8,0
9,5
Обозначения шин:
Содержит информацию о размерах, конструкции шины, индексах скорости и грузоподъемности. В соответствии с действующими стандартами обозначение размеров может быть миллиметровым, дюймовым или смешанным.
1 — максимальная нагрузка и давление (по стандарту США);
2 — обозначение внутренней стороны шины при асимметричном* рисунке протектора. Наружная сторона в этом случае обозначается „OUTSIDE»;
3 — количество слоев и тип корда каркаса и брекера;
4 — товарный знак завода-изготовителя;
5 — ширина профиля;
6 — серия;
7, 15 — обозначение радиальной шины;
8 — обозначение бескамерной шины;
9 — посадочный диаметр;
10 — индекс грузоподъемности;
11 — индекс скорости;
12 — обозначение направления вращения шины на автомобиле (при направленном рисунке протектора);
13 — дата изготовления, например 28-я неделя 2001 года (до 2000 года — трехзначное число);
14 — знак официального утверждения шины на соответствие Правилу № 30 ЕЭК ООН, условный номер страны, выдавшей сертификат, и номер сертификата;
16 — наименование модели.

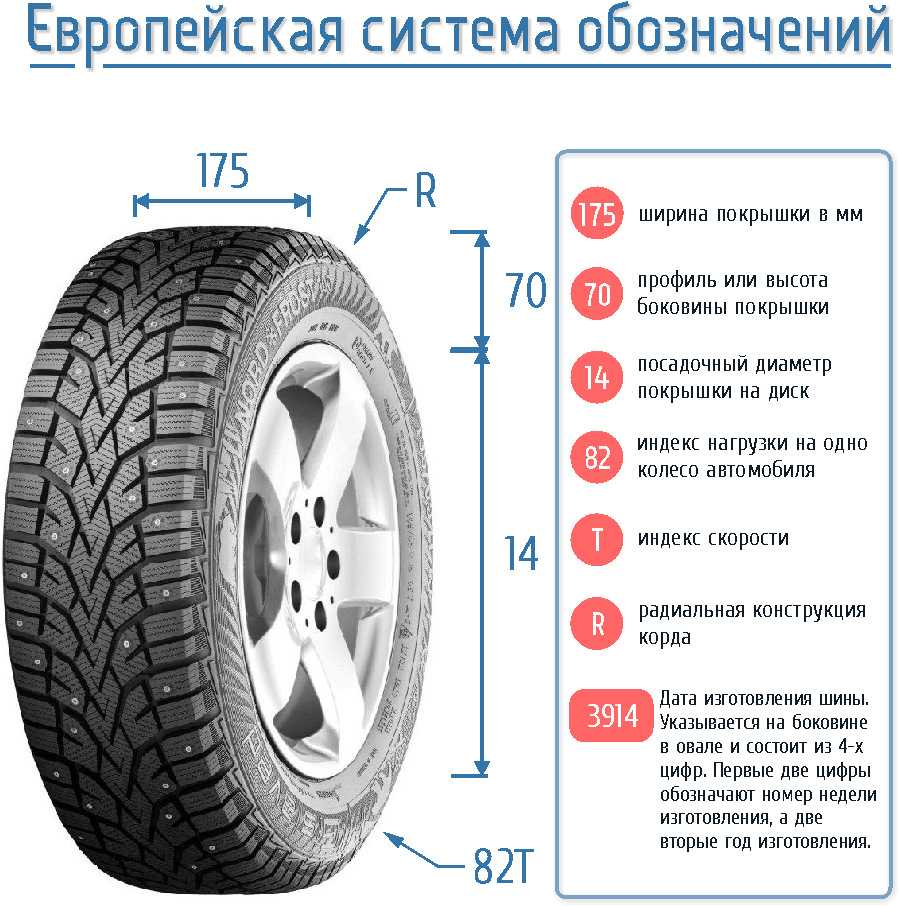

Примеры обозначения шин по ГОСТ 4754-97:
1) 185/70R14
2) 215/90-15С
3) 5,90-13С
Цифры и буквы означают:
185; 215; 5,90 — ширина профиля в мм или дюймах;
70; 90 — серия (отношение высоты профиля к его ширине в процентах;
R — обозначение радиальной шины (в обозначении диагональной шины букву “D” не указывают);
14; 15; 13 — посадочный диаметр обода в дюймах;
С — индекс, обозначающий, что покрышка предназначена для легких грузовых автомобилей и автобусов особо малой вместимости.
В обращении встречаются шины с иными обозначениями, например:
1) 6,15-13/155-13
6,15 и 155 — ширина профиля в дюймах и миллиметрах;
13 — посадочный диаметр обода в дюймах.
Буквы R нет, значит шина диагональная. Поскольку не указано значение высоты профиля, оно превышает 80%.
2) 31х10,5R15 (для шин вседорожников, все размеры в дюймах)
31 — наружный диаметр;
10,5 — ширина профиля;
R — радиальная шина;
15 — посадочный диаметр.
Вес и объем шин R16
| Типоразмер | Объем 1шт (м 3) |
Вес 1шт (кг) | Объем 4шт (м 3) |
Вес 4шт (кг) |
| 165/50R16 | 0.05 | 6.6 | 0.2 | 26.4 |
| 175/50R16 | 0.06 | 7.7 | 0.24 | 30.8 |
| 175/55R16 | 0.06 | 7.6 | 0.24 | 30.4 |
| 175/60R16 | 0.07 | 7.6 | 0.28 | 30.4 |
| 175/75R16C | 0.08 | 11.6 | 0.32 | 46.4 |
| 175/80R16 | 0.08 | 10.1 | 0.32 | 40.4 |
| 185/50R16 | 0.06 | 7.5 | 0.24 | 30 |
| 185/55R16 | 0.07 | 8.7 | 0.28 | 34.8 |
| 185/60R16 | 0.07 | 9.2 | 0.28 | 36.8 |
| 185/75R16C | 0.09 | 12.6 | 0.36 | 50.4 |
| 185/85R16 | 0.09 | 12.6 | 0.36 | 50.4 |
| 195/40R16 | 0.06 | 7.4 | 0.24 | 29.6 |
| 195/45R16 | 0.07 | 8.5 | 0.28 | 34 |
| 195/50R16 | 0.07 | 8.7 | 0.28 | 34.8 |
| 195/55R16 | 0.08 | 8.8 | 0.32 | 35.2 |
| 195/60R16 | 0.08 | 9 | 0.32 | 36 |
| 195/65R16 | 0.08 | 12.2 | 0.32 | 48.8 |
| 195/75R16С | 0.09 | 14 | 0.4 | 56 |
| 205/40R16 | 0.07 | 8.5 | 0.28 | 34 |
| 205/45R16 | 0.07 | 8.8 | 0.28 | 35.2 |
| 205/50R16 | 0.08 | 10.4 | 0.32 | 41.6 |
| 205/55R16 | 0.08 | 9.1 | 0.32 | 36.4 |
| 205/60R16 | 0.09 | 10.4 | 0.36 | 41.6 |
| 205/65R16 | 0.09 | 11.2 | 0.36 | 44.8 |
| 205/65R16C | 0.1 | 11.2 | 0.4 | 44.8 |
| 205/70R16 | 0.11 | 14.2 | 0.44 | 56.8 |
| 205/75R16C | 0.1 | 16 | 0.4 | 64 |
| 205/80R16 | 0.11 | 14.5 | 0.44 | 58 |
| 205R16С | 0.11 | 14.3 | 0.44 | 57.2 |
| 215/35R16 | 0.07 | 8.3 | 0.28 | 33.2 |
| 215/40R16 | 0.07 | 9.7 | 0.28 | 38.8 |
| 215/45R16 | 0.08 | 9.5 | 0.32 | 38 |
| 215/55R16 | 0.09 | 10.1 | 0.36 | 40.4 |
| 215/60R16 | 0.09 | 11.8 | 0.36 | 47.2 |
| 215/65R16 | 0.1 | 12.2 | 0.4 | 48.8 |
| 215/65R16C | 0.1 | 12.2 | 0.4 | 48.8 |
| 215/70R16 | 0.11 | 14.8 | 0.44 | 59.2 |
| 215/70R16C | 0.11 | 14.8 | 0.44 | 59.2 |
| 215/75R16 | 0.11 | 14.3 | 0.44 | 57.2 |
| 215/75R16C | 0.11 | 14.3 | 0.44 | 57.2 |
| 215/80R16 | 0.12 | 14.6 | 0.48 | 58.4 |
| 215/85R16 | 0.12 | 15 | 0.48 | 60 |
| 225/40R16 | 0.08 | 9.1 | 0.32 | 36.4 |
| 225/45R16 | 0.08 | 9.5 | 0.32 | 38 |
| 225/50R16 | 0.09 | 10.8 | 0.36 | 43.2 |
| 225/55R16 | 0.1 | 10.8 | 0.4 | 43.2 |
| 225/60R16 | 0.1 | 12.5 | 0.4 | 50 |
| 225/65R16 | 0.11 | 16.1 | 0.44 | 64.4 |
| 225/70R16 | 0.12 | 14.2 | 0.48 | 56.8 |
| 225/75R16 | 0.12 | 15.7 | 0.48 | 62.8 |
| 235/50R16 | 0.1 | 11.1 | 0.4 | 44.4 |
| 235/55R16 | 0.11 | 12.2 | 0.44 | 48.8 |
| 235/60R16 | 0.11 | 13.4 | 0.44 | 53.6 |
| 235/65R16 | 0.12 | 14.7 | 0.48 | 58.8 |
| 235/70R16 | 0.13 | 16.3 | 0.52 | 65.2 |
| 235/75R16 | 0.14 | 17.8 | 0.56 | 71.2 |
| 235/80R16 | 0.14 | 19.4 | 0.56 | 77.6 |
| 235/85R16 | 0.15 | 22.3 | 0.6 | 89.2 |
| 245/45R16 | 0.1 | 11.6 | 0.4 | 46.4 |
| 245/50R16 | 0.1 | 11.8 | 0.4 | 47.2 |
| 245/70R16 | 0.14 | 17.7 | 0.56 | 70.8 |
| 245/75R16 | 0.15 | 21.1 | 0.6 | 84.4 |
| 255/65R16 | 0.14 | 16.5 | 0.56 | 66 |
| 255/70R16 | 0.15 | 18.6 | 0.6 | 74.4 |
| 265/70R16 | 0.16 | 18.8 | 0.64 | 75.2 |
| 265/75R16 | 0.17 | 19.9 | 0.68 | 79.6 |
| 275/70R16 | 0.17 | 20 | 0.68 | 80 |
| 285/65R16 | 0.17 | 19.9 | 0.68 | 79.6 |
| 285/70R16 | 0.16 | 19.5 | 0.64 | 78 |
| 285/75R16 | 0.2 | 22 | 0.8 | 88 |
| 305/70R16 | 0.21 | 25.9 | 0.84 | 103.6 |
| 315/75R16 | 0.24 | 29.4 | 0.96 | 117.6 |
| 6.5R16C | 0.09 | 13.8 | 0.36 | 55.2 |
| 7.00R16С | 0.1 | 16.7 | 0.4 | 66.8 |
| 7.50R16С | 0.12 | 19.7 | 0.48 | 78.8 |
Таблица соответствия размеров шин и дисков
СЕРИЯ (профиль) 80
13″
135/80R13
3,5
3,5
4,5
145/80R13
3,5
4
5
155/80R13
3
4,5
5
165/80R13
4
4,5
5,5
165R13
4,5
5
6
14″
175/80R14
4,5
5
6
185/80R14
4,5
5
6
СЕРИЯ (профиль) 70
13″
135/70R13
3,5
4
4,5
145/70R13
3,5
4,5
5
155/70R13
4
4,5
5
165/70R13
4
5
5,5
175/70R13
4,5
5
6
185/70R13
4,5
5,5
6
14″
165/70R14
4
5
5,5
175/70R14
4,5
5
6
185/70R14
4,5
5,5
6
195/70R14
5
6
6,5
СЕРИЯ (профиль) 65
13″
155/65R13
4,5
4,5
5,5
165/65R13
4,5
5
6
175/65R13
5
5
6
14″
155/65R14
4,5
4,5
5,5
165/65R14
4,5
5
6
175/65R14
5
5
6
185/65R14
5
5,5
6,5
195/65R14
5,5
6
7
15″
145/65R15
4
4,5
5
155/65R15
4,5
4,5
5
165/65R15
4,5
5
6
175/65R15
5
5
6
185/65R15
5
5,5
6,5
195/65R15
5,5
6
7
205/65R15
5,5
6
7,5
215/65R15
6
6,5
7,5
16″
215/65R16
6
6,5
7,5
17″
235/65R17
6,5
7
8,5
18″
235/65R18
6,5
7
8,5
СЕРИЯ (профиль) 60
14″
165/60R14
4,5
5
6
175/60R14
5
5
6
185/60R14
5
5,5
6,5
195/60R14
5,5
6
7
15″
175/60R15
5
5
6
185/60R15
5
5,5
6,5
195/60R15
5,5
6
7
205/60R15
5,5
6
7,5
225/60R15
6
6,5
8
16″
205/60R16
5,5
6
7,5
215/60R16
6
6,5
7,5
225/60R16
6
6,5
8
235/60R16
6,5
7
8,5
17″
225/60R17
6
6,5
8
СЕРИЯ (профиль) 55
14″
185/55R14
5
6
6,5
15″
175/55R15
5
5,5
6
185/55R15
5
6
6,5
195/55R15
5,5
6
7
205/55R15
5,5
6,5
7,5
225/55R15
6
7
8
16″
195/55R16
5,5
6
7
205/55R16
5,5
6,5
7,5
215/55R16
6
7
7,5
225/55R16
6
7
8
245/55R16
7
7,5
8,5
17″
205/55R17
5,5
6,5
7,5
215/55R17
6
7
7,5
225/55R17
6
7
8
235/55R17
6,5
7,5
8,5
245/55R17
7
7,5
8,5
255/55R17
7
8
9
СЕРИЯ (профиль) 50
15″
195/50R15
5,5
6
7
205/50R15
5,5
6,5
7,5
225/50R15
6
7
8
16″
185/50R16
5
6
6,5
195/50R16
5,5
6
7
205/50R16
5,5
6,5
7,5
215/50R16
6
7
7,5
225/50R16
6
7
8
235/50R16
6,5
7,5
8,5
245/50R16
7
7,5
8,5
255/50R16
7
8
9
17″
205/50R17
5,5
6,5
7,5
215/50R17
6
7
7,5
225/50R17
6
7
8
235/50R17
6,5
7,5
8,5
18″
235/50R18
6,5
7,5
8,5
245/50R18
7
7,5
8,5
19″
275/50R19
7,5
8,5
9,5
СЕРИЯ (профиль) 45
15″
195/45R15
6
6,5
7,5
16″
195/45R16
6
6,5
7,5
205/45R16
6,5
7
7,5
215/45R16
7
7
8
225/45R16
7
7,5
8,5
245/45R16
7,5
8
9
17″
205/45R17
6,5
7
7,5
215/45R17
7
7
8
225/45R17
7
7,5
8,5
235/45R17
7,5
8
9
245/45R17
7,5
8
9
255/45R17
8
8,5
9,5
18″
215/45R18
7
7
8
225/45R18
7
7,5
8,5
235/45R18
7,5
8
9
245/45R18
7,5
8
9
255/45R18
8
8,5
9,5
275/45R18
8,5
9
10,5
19″
245/45R19
7,5
8
9
20″
275/45R20
8,5
9
10,5
СЕРИЯ (профиль) 40
16″
215/40R16
7
7,5
8,5
17″
205/40R17
7
7,5
8
215/40R17
7
7,5
8,5
235/40R17
8
8,5
9,5
245/40R17
8
8,5
9,5
255/40R17
8,5
9
10
265/40R17
9
9,5
10,5
275/40R17
9
9,5
11
285/40R17
9
10
11
18″
205/40R18
7
7,5
8
225/40R18
7,5
8
9
235/40R18
8
8,5
9,5
245/40R18
8
8,5
9,5
255/40R18
8,5
9
10
265/40R18
9
9,5
10,5
275/40R18
9
9,5
11
285/40R18
9,5
10
11
19″
225/40R19
7,5
8
9
245/40R19
8
8,5
9,5
255/40R19
8,5
9
10
275/40R19
9
9,5
11
20″
245/40R20
8
8,5
9,5
СЕРИЯ (профиль) 35
17″
225/35R17
7,5
8
9
265/35R17
9
9,5
10,5
335/35R17
11
12
13
18″
215/35R18
7
7,5
8,5
225/35R18
7,5
8
9
235/35R18
8
8,5
9,5
255/35R18
8,5
9
10
265/35R18
9
9,5
10,5
275/35R18
9
9,5
11
285/35R18
9,5
10
11
295/35R18
10
10,5
11,5
345/35R18
11,5
12
13,5
19″
225/35R19
7,5
8
9
235/35R19
8
8,5
9,5
245/35R19
8
8,5
9,5
255/35R19
8,5
9
10
265/35R19
9
9,5
10,5
275/35R19
9
9,5
11
285/35R19
9,5
10
11
295/35R19
10
10,5
11,5
20″
245/35R20
8
8,5
9,5
255/35R20
8,5
9
10
275/35R20
9
9,5
11
21″
245/35R21
8
8,5
9,5
255/35R21
8,5
9
10
СЕРИЯ (профиль) 30
18″
285/30R18
9,5
10
10,5
295/30R18
10
10,5
11
315/30R18
10,5
11
11,5
335/30R18
11,5
12
12,5
345/30R18
11,5
12
12,5
19″
265/30R19
9
9,5
10
275/30R19
9
9,5
10
285/30R19
9,5
10
10,5
295/30R19
10
10,5
11
305/30R19
10,5
11
11,5
345/30R19
11,5
12
12,5
20″
235/30R20
8,5
8,5
9,5
245/30R20
8,5
8,5
9,5
255/30R20
9
9
10
285/30R20
10
10
11
335/30R20
12
12
13
21″
255/30R21
9
9
10
285/30R21
10
10
11
295/30R21
10
10,5
11
22″
255/30R22
9
9
10
СЕРИЯ (профиль) 25
19″
315/25R19
11
11,5
12
20″
285/25R20
10,5
11
11,5
295/25R20
10
11
11,5
325/25R20
11,5
12
12,5
21″
295/25R21
10
10,5
11
Шинный калькулятор онлайн — визуальное сравнение шин

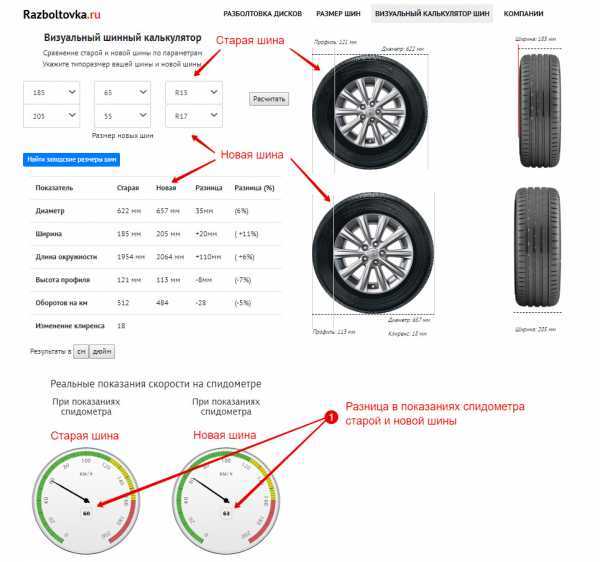

Визуальный шинный калькулятор
Во время подбора новых колёс для авто, часто возникает вопрос, а не поставить ли мне колёса больше или меньше, или в целя улучшения внешнего вида авто или удешевления покупки шин и дисков. Но возникает самый главный вопрос, подойдут ли колёса для моей машины и как изменятся её характеристики. Понять, подойдут ли колёса можно на крышке бензобака или боковой стойке авто (фото 1). Или найти в нашем справочнике применимости дисков к авто, свой автомобиль и посмотреть рекомендуемые заводом шины. Но часто бывает, что можно поставить и другие шины, которые не одобрены официально заводом.
В этом случае, главное понимать, как изменятся показатели спидометра, т.е. скорость машины, так как изменится внешний радиус колеса. Так же поменяется и клирес (дорожный просвет). Не рекомендуется выходить за значения заводских шин более чем на 2-3%. Могут измениться показатели управляемости и поведения автомобиля, расход бензина и реальная скорость автомобиля.
Калькулятор шин — сравнение размеров
Наш шинный калькулятор покажет визуальную разницу в диаметре, профиле, радиусе, клиренсе и ширине шины. Пунктирными линиями отображена разница в размерах. В верхней части можно увидеть визуальное представление старой шины (оригинального типоразмера), а в нижней части визуализирована новая шина. Так же как вы заметили, шину можно увидеть в боковой и фронтальной проекции. Вы можете скопировать адрес страницы и показать её другим людям и они увидят то-же сравнение как выидите вы.
Но как понять все эти значения и разницу в %? Для этого мы и создали шинный калькулятор, он поможет понять изменение всех нужных характеристик и покажет разницу в % между старой и новой шиной и даже визуально отобразит как будет выглядеть колесо старого и нового размера. Вам достаточно ввести Ширину шины, профиль и радиус колса. Обычно они отображаются в таком виде — 195\65 R15 (фото 2).
Как пользоваться онлайн калькулятором шин?
Пользоваться нашим онлайн шинным калькулятором очень просто. В левом верхнем углу сайта, находятся поля выбора размера шины. В верхнем ряду нужно указать размерность вашей оригинальной заводской шины (или шин, которые сейчас установлены на вашей машине). Эти значения написаны на профиле шины (боковой поверхности). В первом списке нужно выбрать ширину шины — она указана в милиметрах. Второй список — это процентное отношение высоты профиля к ширине шины. Третий список — это диаметр диска в дюймах (обычно называют радиус).
Во нижнем ряду вам нужно указать типоразмер новых шин. Шины, которые вы собираетесь установить на авто или уже купили. После этого нажмите «Рассчитать». Наш шинный калькулятор вычислит различия между старой и новой шиной и отобразит их в таблице и на рисунке. А именно: диаметр, ширину, длину окружности, высоту профиля шины, количество оборотов на километр и изменение клиренса авто. В первых колонках таблицы будут показаны параметры для старых и новых шин, в следующих колонках разница в мм и процентная разница между ними.
В нижней части шинного калькулятора есть спидометр для визуального сравнения скорости старой и новой шины. Под спидометром, вы можете прибавить и уменьшить скорость и посмотреть изменения в разнице скоростей на старой и новой шине.
Будьте осторожны!
Будьте внимательны на дороге и следуйте рекомендациям завода изготовителя. Обратная стороная установки не стандартных размеров шин, это риск лишиться страховки при ДТП, не прохождение государственного тех.осмотра авто, так как уставка шин, не одобренных заводом считается изменением в конструкции тарнспортного средства.
Калькулятор сравнения шин (USA/EU)
В результате Калькулятор проведет сравнение основных параметров по
- ширине шины,
- высоте профиля,
- внешнему и внутреннему диаметру.
А также вы узнаете, как такая замена повлияет на показатели спидометра и клиренс.
Это очень важные показатели поскольку при выборе резины шире стандартной — реальная скорость будет выше чем на спидометре. Клиренс также увеличится, это надо обязательно учитывать, чтобы предотвратить трение и быстрый износ покрышки. При использовании более узких шин — соответственно показатели скорости и клиренс будут ниже.
Более подробную информацию о влиянии размера шин на технические показатели вы найдете в статье «Калькулятор сравнения шин«.
Индекс нагрузки шин
Li — индекс нагрузки
| Li | кг | Li | кг | Li | кг | Li | кг | Li | кг | Li | кг | Li | кг | ||||||
| 45 | 40 | 140 | 80 | 450 | 120 | 1400 | 160 | 4500 | 200 | 14000 | 240 | 45000 | |||||||
| 1 | 46,2 | 41 | 145 | 81 | 462 | 121 | 1450 | 161 | 4620 | 201 | 14500 | 241 | 46200 | ||||||
| 2 | 47,5 | 42 | 150 | 82 | 475 | 122 | 1500 | 162 | 4750 | 202 | 15000 | 242 | 47500 | ||||||
| 3 | 48,7 | 43 | 155 | 83 | 487 | 123 | 1550 | 163 | 4870 | 203 | 15500 | 243 | 48700 | ||||||
| 4 | 50 | 44 | 160 | 84 | 500 | 124 | 1600 | 164 | 5000 | 204 | 16000 | 244 | 50000 | ||||||
| 5 | 51,5 | 45 | 165 | 85 | 515 | 125 | 1650 | 165 | 5150 | 205 | 16500 | 245 | 51500 | ||||||
| 6 | 53 | 46 | 170 | 86 | 530 | 126 | 1700 | 166 | 5300 | 206 | 17000 | 246 | 53000 | ||||||
| 7 | 54,5 | 47 | 175 | 87 | 545 | 127 | 1750 | 167 | 5450 | 207 | 17500 | 247 | 54500 | ||||||
| 8 | 56 | 48 | 180 | 88 | 560 | 128 | 1800 | 168 | 5600 | 208 | 18000 | 248 | 56000 | ||||||
| 9 | 58 | 49 | 185 | 89 | 580 | 129 | 1850 | 169 | 5800 | 209 | 18500 | 249 | 58000 | ||||||
| 10 | 60 | 50 | 190 | 90 | 600 | 130 | 1900 | 170 | 6000 | 210 | 19000 | 250 | 60000 | ||||||
| 11 | 61,5 | 51 | 195 | 91 | 615 | 131 | 1950 | 171 | 6150 | 211 | 19500 | 251 | 61500 | ||||||
| 12 | 63 | 52 | 200 | 92 | 630 | 132 | 2000 | 172 | 6300 | 212 | 20000 | 252 | 63000 | ||||||
| 13 | 65 | 53 | 206 | 93 | 650 | 133 | 2060 | 173 | 6500 | 213 | 20600 | 253 | 65000 | ||||||
| 14 | 67 | 54 | 212 | 94 | 670 | 134 | 2120 | 174 | 6700 | 214 | 21200 | 254 | 67000 | ||||||
| 15 | 69 | 55 | 218 | 95 | 690 | 135 | 2180 | 175 | 6900 | 215 | 21800 | 255 | 69000 | ||||||
| 16 | 71 | 56 | 224 | 96 | 710 | 136 | 2240 | 176 | 7100 | 216 | 22400 | 256 | 71000 | ||||||
| 17 | 73 | 57 | 230 | 97 | 730 | 137 | 2300 | 177 | 7300 | 217 | 23000 | 257 | 73000 | ||||||
| 18 | 75 | 58 | 236 | 98 | 750 | 138 | 2360 | 178 | 7500 | 218 | 23600 | 258 | 75000 | ||||||
| 19 | 77,5 | 59 | 243 | 99 | 775 | 139 | 2430 | 179 | 7750 | 219 | 24300 | 259 | 77500 | ||||||
| 20 | 80 | 60 | 250 | 100 | 800 | 140 | 2500 | 180 | 8000 | 220 | 25000 | 260 | 80000 | ||||||
| 21 | 82,5 | 61 | 257 | 101 | 825 | 141 | 2570 | 181 | 8250 | 221 | 25700 | 261 | 82500 | ||||||
| 22 | 86 | 62 | 265 | 102 | 860 | 142 | 2650 | 182 | 8600 | 222 | 26500 | 262 | 86000 | ||||||
| 23 | 87,5 | 63 | 272 | 103 | 875 | 143 | 2720 | 183 | 8750 | 223 | 27200 | 263 | 87500 | ||||||
| 24 | 90 | 64 | 280 | 104 | 900 | 144 | 2800 | 184 | 9000 | 224 | 28000 | 264 | 90000 | ||||||
| 25 | 92,5 | 65 | 290 | 105 | 925 | 145 | 2900 | 185 | 9250 | 225 | 29000 | 265 | 92500 | ||||||
| 26 | 95 | 66 | 300 | 106 | 950 | 146 | 3000 | 186 | 9500 | 226 | 30000 | 266 | 95000 | ||||||
| 27 | 97,5 | 67 | 307 | 107 | 975 | 147 | 3070 | 187 | 9750 | 227 | 30700 | 267 | 97500 | ||||||
| 28 | 100 | 68 | 315 | 108 | 1000 | 148 | 3150 | 188 | 10000 | 228 | 31500 | 268 | 100000 | ||||||
| 29 | 103 | 69 | 325 | 109 | 1030 | 149 | 3250 | 189 | 10300 | 229 | 32500 | 269 | 103000 | ||||||
| 30 | 106 | 70 | 335 | 110 | 1060 | 150 | 3350 | 190 | 10600 | 230 | 33500 | 270 | 106000 | ||||||
| 31 | 109 | 71 | 345 | 111 | 1090 | 151 | 3450 | 191 | 10900 | 231 | 34500 | 271 | 109000 | ||||||
| 32 | 112 | 72 | 355 | 112 | 1120 | 152 | 3550 | 192 | 11200 | 232 | 35500 | 272 | 112000 | ||||||
| 33 | 115 | 73 | 365 | 113 | 1150 | 153 | 3650 | 193 | 11500 | 233 | 36500 | 273 | 115000 | ||||||
| 34 | 118 | 74 | 375 | 114 | 1180 | 154 | 3750 | 194 | 11800 | 234 | 37500 | 274 | 118000 | ||||||
| 35 | 121 | 75 | 387 | 115 | 1210 | 155 | 3870 | 195 | 12100 | 235 | 38700 | 275 | 121000 | ||||||
| 36 | 125 | 76 | 400 | 116 | 1250 | 156 | 4000 | 196 | 12500 | 236 | 40000 | 276 | 125000 | ||||||
| 37 | 128 | 77 | 412 | 117 | 1280 | 157 | 4120 | 197 | 12800 | 237 | 41200 | 277 | 128000 | ||||||
| 38 | 132 | 78 | 426 | 118 | 1320 | 158 | 4260 | 198 | 13200 | 238 | 42600 | 278 | 132000 | ||||||
| 39 | 136 | 79 | 437 | 119 | 1360 | 159 | 4370 | 199 | 13600 | 239 | 43700 | 279 | 136000 |
Американские обозначения: типоразмер (расшифровка).
Существуют две различные маркировки американских шин.
Первая очень похожа на европейскую, только перед типоразмером ставится буквы «P» (Passanger — для легковой машины) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/60 R 14 или LT 235/75 R15.
И другая маркировка автошины, которая принципиально отличается от европейской.
Например: 31х10.5 R15 (соответствует европейскому типоразмеру 265/75 R15)
- 31 — внешний диаметр шины в дюймах.
- 10.5 — ширина шины в дюймах.
- R — автошина радиальной конструкции (более старые модели автошин были с диагональной конструкцией).
- 15 — внутренний диаметр шины в дюймах.
Вообще говоря, если не считать непривычных нам дюймов, то американская маркировка автошин логичная и более понятная, в отличае от европейской, где высота профиля покрышки непостоянна и зависит от ширины автошины. А тут все просто с расшифровкой: первая цифра типоразмера — внешний диаметр, вторая — ширина, третья — внутренний диаметр.
