ЗАПРЕЩАЕТСЯ:
· ВКЛЮЧАТЬ ЕГО ЛИЦАМ, КОТОРЫЕ НЕ ПРОШЛИ ИНСТРУКТАЖ ПО ПРАВИЛАМ ЭКСПЛУАТАЦИИ;
· ЭКСПЛУАТИРОВАТЬ КОТЕЛ ПРИ НЕИСПРАВНОЙ ГАЗОВОЙАВТОМАТИКЕ РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ;
· ПОЛЬЗОВАТЬСЯ ГОРЯЧЕЙ ВОДОЙ ИЗ ОТОПИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ БЫТОВЫХ ЦЕЛЕЙ В ОТАПЛИВАЕМЫЙ ПЕРИОД;
· ПРИМЕНЯТЬ ОГОНЬ ДЛЯ ОБНАРУЖЕНИЯ УТЕЧЕК ГАЗА;
· ЗАЖИГАТЬ ГАЗОВУЮ ГОРЕЛКУ ПРИ ОТСУТСТВИИ РАЗРЕЖЕНИЯ В ТОПКЕ И БЕЗ ЗАПОЛНЕНИЯ ОТОПИТЕЛЬНОЙ СИСТЕМЫ И КОТЛА ВОДОЙ;
· ЭКСПЛУАТИРОВАТЬ КОТЕЛ ПРИ ОТСУТСТВИИ ЦИРКУЛЯЦИИ ВОДЫ В ОТОПИТЕЛЬНОЙ СИСТЕМЕ;
· ОТКРЫВАТЬ КРАН НА ГАЗОПРОВОДЕ, НЕ ПРОВЕРИВ, НАХОДИТСЯ ЛИ РУЧКА УПРАВЛЕНИЯ БЛОКА В ПОЛОЖЕНИИ «ЗАКРЫТО»;
· ПРОИЗВОДИТЬ САМОСТОЯТЕЛЬНЫЙ РЕМОНТ И МОНТАЖ ГАЗОГОРЕЛОЧНОГО УСТРОЙСТВА ИЛИ ВНОСИТЬ КАКИЕ ЛИБО КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ;
· СТУЧАТЬ ПО СОСТАВНЫМ ЧАСТЯМ ГАЗОГОРЕЛОЧНОГО УСТРОЙСТВА МЕТАЛЛИЧЕСКИМИ ИЛИ ДРУГИМИ ПРЕДМЕТАМИ.
2.1.2 Объём и последовательность внешнего осмотра котла.
2.1.2.1 Котел распаковать и убедиться в отсутствии механических повреждений. Проверить комплектность изделия в соответствии с п. 1.2.1.
2.1.3 Требования и указания по размещению и монтажу котла. 2.1.3.1 Подводка газа, профилактическое обслуживание и ремонт котла производятся специализированной организацией и местным управлением газового хозяйства в соответствии с «Правилами безопасности в газовом хозяйстве», утверждёнными Гостехнадзором РФ, и строительными нормами и правилами СНиП.
При использовании котла с принудительной циркуляцией отопительной воды и в системах отопления закрытого типа с обязательной установкой расширительного бака и предохранительного клапана (предохранительный клапан не должен быть отсечен от котла никаким запорным устройством).
Купить котел, колонку, водонагреватель или радиатор стало сложно. Мы поможем разобраться в выборе…
Энергонезависимый газовый клапан 710 MINISIT используется в газовых плитах, котлах, сушильных камерах и комнатных обогревателях. Эта термоэлектрическая запчасть предназначена для контроля пламени, регуляции температуры и давления в системе.
Многофункциональный регулятор подачи газа 710 MINISIT включает в себя: 1. термоэлектрическое устройство контроля пламени с предусмотренным отключением повторного розжига; 2. моделирующий термостат с активной функцией «включения-отключения»; 3. регулятор давления (или винт настройки максимального потока).
На схеме можно детальней ознакомиться с устройством подключения узлов газового клапана: FL – фильтр на входе; MS – рабочая нажимная кнопка; GM – термоэлектрическое устройство контроля пламени; PR – регулятор давления (или винт настройки максимального потока газа); TH – термостат с модуляцией и ручкой контроля температуры; FLP – фильтр запальной горелки; RQP – винт настройки потока на запальной горелке.

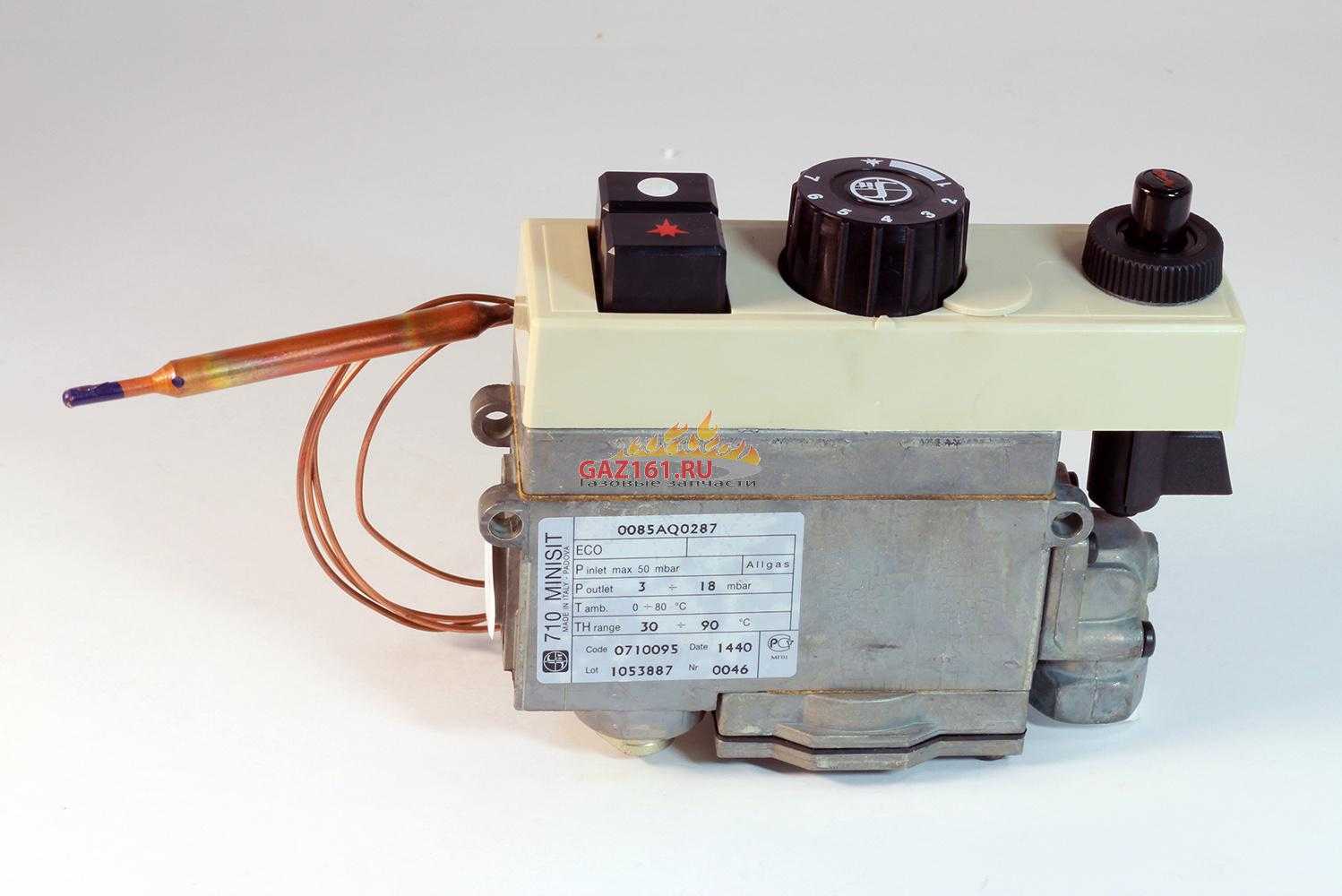

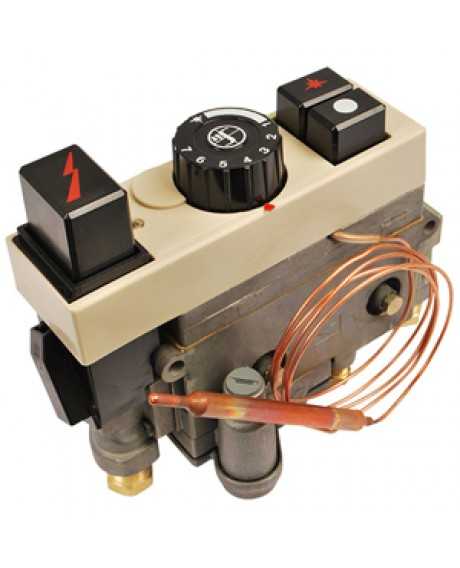

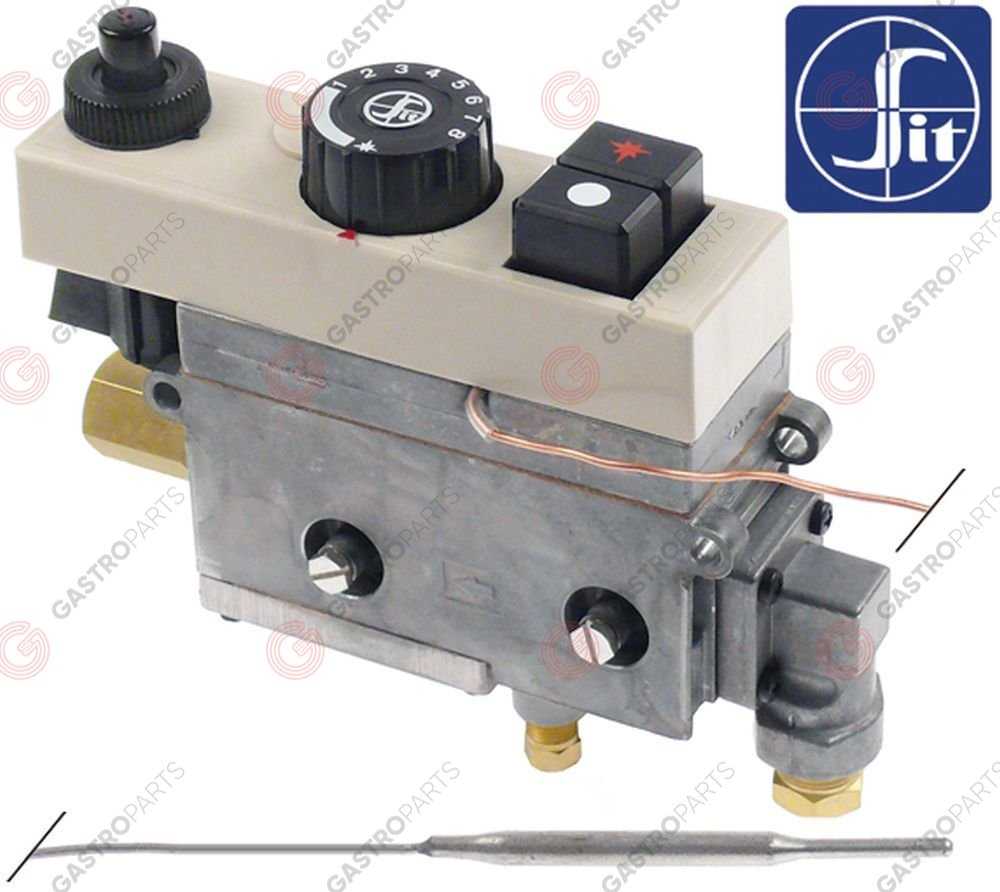

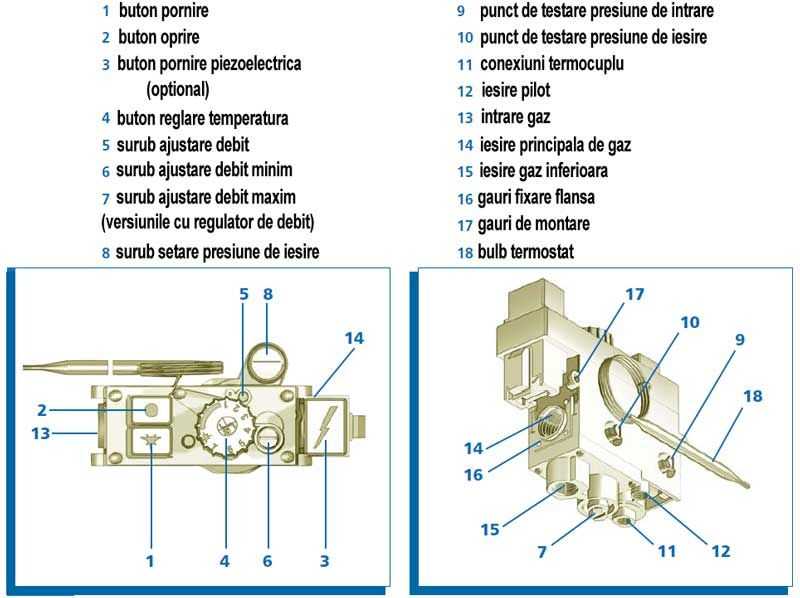

Визуально многофункциональный регулятор подачи газа 710 MINISIT выглядит следующим образом: 1. Кнопка розжига 2. Кнопка отключения 3. Кнопка пьезоэлектрического розжига (в качестве опции) 4. Ручка выбора температуры 5. Винт для регуляции потока газа на запальной горелке 6. Винт для регуляции минимального потока газа 7. Винт для регуляции максимального потока газа 8. Винт для регуляции выходного давления 9. Штуцер для измерения входного давления газа 10. Штуцер для измерения выходного давления газа 11. Соединение термопары 12. Выход запальной горелки 13. Входное отверстие для газа 14. Выход основного потока газа 15. Выходное отверстие для газа, которое расположено снизу 16. Отверстия для закрепления фланца 17. Отверстия для монтажа 18. Датчик термостата
Клапан помещён в алюминиевый корпус и имеет линейный вход и выход газа. Кроме того возможно прямое присоединение фланца и под прямым углом. В качестве опции возможен выход газа снизу и установка пьезоэлектрического розжига. Запальная горелка клапана настраивает расход газа. Для нормализации давления в системе используют либо модель с регулятором газа, либо винт настройки максимального потока газа. Во время настройки для измерения давления газа на входе и выходе установлены штуцеры. Так же на газовый клапан 710 MINISIT установлены выходной фильтр и фильтр запальной горелки. Монтаж клапана производится в любом положении. Годен для использования газа I, II, III семейства. Диапазон окружающей среды от 0 до 80 градусов. Максимальное входное давление 50 мБар. При кручении и изгибах устройство соответствует стандартам группы 2. Для монтажа к газовой магистрали используется резьба Rp ½ или Rp 3/8 ISO 7. Запальная горелка М 10*1 на 4 мм, 6 мм или трубка ¼ дюйма. Соединение термопары может быть либо М9*1, либо М10*1. Диаметр штуцера для измерения давления газа 9мм. Диаметр монтажных отверстий 6,5 мм. Отверстия для фиксации фланца М4*7 мм. Количество циклов, которое гарантирует производитель, составит 5000. При использовании термопары 200 или 290 серии время розжига меньше 10 с, а время отключения меньше 60 с. Для коррекции давления используется регулятор давления класса В. Настройка выходного давления находится в пределах от 3 до 18 мБар. Так же в наличии встроенный отключатель регулятора давления. Простая мембрана регулятора давления позволяет лучше управлять выходным давлением.
Параметры термостата
Расход потока (Q) в зависимости от перепада давления (дельта Р)
Регулируемый расход (Q)
Многофункциональный регулятор подачи газа 710 MINISIT оснащён предохранительным магнитным клапаном и клапаном с модуляцией различных серий. При нажатии на кнопку розжига, основной клапан прекращает подачу газа, а магнитный направляет газ на запальную горелку. От этой горелки нагревается термопара и для поддержания работы магнитного клапана она 2 секунды вырабатывает ток. Отжав кнопку розжига, вы открываете основной поток газа. Необходимая температура выставляется с помощью ручки выбора температуры. Основной поток газа регулируется термостатным датчиком посредством модулирующего клапана термостата и малого отсчётного клапана. Благодаря их работе поддерживается необходимая температура в помещении. Чертёж многофункционального газового клапана 710 MINISIT с указанием размеров
Заказать газовый клапан 710 MINISIT Вы можете по этой ссылке.
Также в разделе запчасти к технике интернет магазина teplota.com.ua Вы можете приобрести:
- вентиляторы;
- датчики давления;
- датчики протока, температуры;
- краны подпитки;
- мембраны и крышки для них;
- насосы;
- платы для газовых котлов;
- прессостаты;
- расширительные баки;
- ручки управления;
- теплообменники;
- термопары;
- термостаты;
- электрод розжига и т.д.
Электроника настенных агрегатов
Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

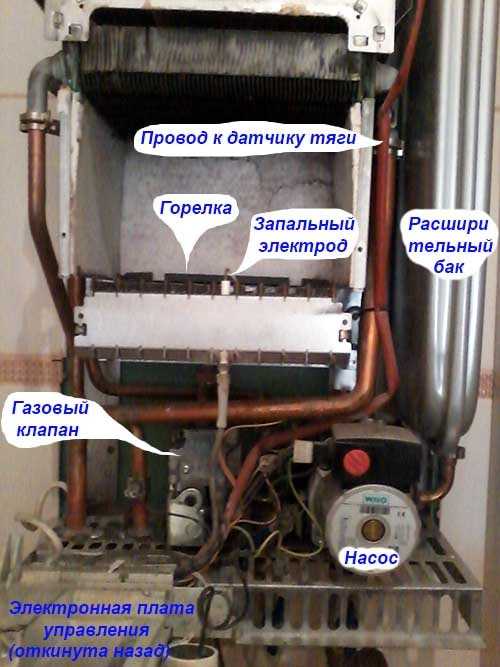

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:
- После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
- Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
- Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
- Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
- Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.
В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0.8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.
По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:
