Как отрегулировать клапана дэу матиз трехцилиндровый

Регулировка теплового зазора клапанов Део Матиз

1. Руководства по ремонту
2. Руководство по ремонту Дэу Матиз 1997 г.в.
3. Регулировка теплового зазора клапанов

Проверьте и отрегулируйте зазор клапанов в следующем порядке: — снимите корпус воздушного фильтра и резонатор;

— выверните шестигранные болты крепления крышки головки блока и снимите крышку;

Рис. 2.9. Установка поршня первого цилиндра в ВМТ в такте сжатия

— поверните коленчатый вал до установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ) в такте сжатия. В этом положении метка «а» ( ) на шкиве распределительного вала должна совместиться с треугольным указателем «b» на заднем кожухе зубчатого ремня, а метка «с» на шкиве коленчатого вала совместиться с указателем «d» на корпусе масляного насоса;

Рис. 2.11. Место измерения теплового зазора «a» клапанов

— проверьте тепловой зазор клапанов а ( ) в положении поршня первого цилиндра в ВМТ в такте сжатия впускных клапанов 1 и 2 цилиндров и выпускных клапанов 1 и 3 цилиндров;

Рис. 2.10. Установка поршня первого цилиндра в ВМТ в такте выпуска

— проверните коленчатый вал на 360° (1 оборот), при этом поршень первого цилиндра установится в положение ВМТ первого цилиндра в такте выпуска, а метка «а» ( ) на шкиве распределительного вала должна совместиться с указателем «b» на заднем кожухе зубчатого ремня;

— в этом положении проверьте тепловой зазор а ( ) клапанов впускного клапана 3 цилиндра и выпускного клапана 2 цилиндра;

Рис. 2.12. Использование щупа (1) для измерения теплового зазора клапанов

— проверку теплового зазора клапанов проводите щупом ( ).

Измеряемая величина теплового зазора должна соответствовать указанной в Технических данных, в противном случае необходимо отрегулировать тепловой зазор.

Рис. 2.13. Расположение контргайки (1) и регулировочного винта (2) для регулировки теплового зазора клапанов

При регулировке теплового зазора ослабьте контргайку 1 ( ) и затем затяните или ослабьте регулировочный винт 2 соответствующим образом.

ПримечаниеВ случае измерения теплового зазора при горячем двигателе прогрейте двигатель до тех пор, пока не начнет работать электрический вентилятор радиатора, затем выключите двигатель и 20—30 мин спустя измерьте тепловой зазор.

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1. Идентификационные номера 1.2 Основные инструкции по ремонту 1.3. Технические характеристики Автомобилей с механической коробкой передач

2. Техническое обслуживание

2.0 Техническое обслуживание 2.1. Техническое обслуживание 2.2. Замена моторного масла и масляного фильтра 2.3 Замена свечей зажигания 2.4. Проверка топливопроводов 2.5. Проверка и регулировка угла опережения зажигания 2.6. Проверка системы охлаждения на отсутствие утечек 2.7. Проверка уровня масла в коробке передач 2.8 Проверка шарового шарнира передней подвески 2.9. Проверка осевого люфта заднего колеса 2.10. Прокачка системы гидроусилителя рулевого управления 2.11. Удаление воздуха из тормозной системы 2.12. Антикоррозионные материалы

3. Двигатель

3.0 Двигатель 3.1. Механическая часть двигателя 3.2. Система охлаждения 3.3. Электрооборудование 3.4. Система управления двигателем 3.5. Система выпуска отработавших газов

4. Трансмиссия

4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач и дифференциал 4.3. Валы привода

5. Ходовая часть

5.0 Ходовая часть 5.1 Возможные неисправности ходовой части и методы их устранения 5.2. Передняя подвеска 5.3. Задняя подвеска 5.4. Шины и колеса 5.5. Регулировка установки колес

6. Рулевое управление

6.0 Рулевое управление 6.1. Система гидроусилителя руля 6.2. Насос гидроусилителя руля 6.3. Рулевой механизм с гидроусилителем 6.4. Рулевая колонка

7. Тормозная система

7.0 Тормозная система 7.1. Описание конструкции 7.2. Диагностика тормозной системы 7.3. Снятие и установка узлов тормозной системы 7.4. Замена тормозных колодок 7.5. Ремонт узлов тормозной системы

8. Системы отопления, вентиляции и кондиционирования

8.0 Системы отопления, вентиляции и кондиционирования 8.1. Система отопления и вентиляции 8.2. Система кондиционирования

9. Электрооборудование кузова

9.0 Электрооборудование кузова 9.1 Общие сведения 9.2 Предохранители, реле и жгуты проводов 9.3. Система освещения и звуковой сигнал 9.4. Стеклоочиститель и стеклоомыватель 9.5. Панель управления 9.6. Аудиосистема

10. Кузов

10.0 Кузов 10.1. Интерьер 10.2. Сиденья 10.3. Стекла и зеркала 10.4. Элементы внешней отделки кузова 10.5. Бамперы 10.6. Двери 10.7. Крыша 10.8. Ремни безопасности 10.9. Передняя часть кузова 10.10. Задняя часть кузова 10.11. Рама и каркас кузова 10.12. Восстановление герметичности и устранения скрипов кузова

11. Схемы электроборудования

11.0 Схемы электроборудования

Как регулируются клапана на Матизе

1. Отключаем газовые форсунки и убираем их в сторону;
2. Снимаем катушку зажигания;
3. Откручиваем и снимаем клапанную крышку;
4. Поддомкрачиваем переднее правое колесо;
5. Устанавливаем двигатель на пятую передачу;
6. Регулируем все клапана, проворачивая двигатель за колесо;
7. После регулировки очищаем посадочное место на ГБЦ;
8. Устанавливаем на место клапанную крышку;
9. Подключаем обратно всё отключенное ранее.

Порядок регулировки клапанов Матиз 0.8

Регулировку клапанов на Дэу Матиз будем делать в два этапа.

1 Этап:

• Выставляем двигатель по меткам. Поршень первого цилиндра должен быть в верхней мертвой точке.
• Регулируем два клапана первого цилиндра (впуск и выпуск). Регулируем зазоры на впускном клапане второго цилиндра. Регулируем выпускной клапан третьего цилиндра.

2 Этап:

• Проворачиваем двигатель по часовой стрелке. Коленвал должен сделать полный оборот (360°). Распредвал прокрутиться на 180°.
• Регулируем зазоры на выпускном клапане второго цилиндра и на впускном клапане третьего цилиндра.

Схема регулировка клапанов Матиз

1 цилиндр	2 цилиндр	3 цилиндр
ВМТ
Впуск	+	+	—
Выпуск	+	—	+
360°
Впуск	—	—	+
Выпуск	—	+	—

Чтобы добраться до клапанов на данном двигателе, нам необходимо убрать в сторону газовые форсунки. Корректором метим электроразъемы форсунок и отсоединяем разъемы.

Отключаем электроразъем от катушки зажигания и отключаем вакуумный шланг от впускного коллектора. Отодвигаем газовые форсунки в сторону вместе со всеми проводами. Ключом на 10 мм откручиваем болты крепления катушки зажигания. Катушку откручиваем и убираем в сторону, провода со свечей можно не снимать.

Теперь будем снимать клапанную крышку. Отсоединяем от неё патрубок картерных газов и шестигранной битой на 5 мм откручиваем шесть крепежных болтов крышки.

Хотя можно шланг картерных газов и не отсоединять, а вместе с крышкой отодвинуть в сторону.

Далее нам необходимо поддомкратить переднее правое колесо и поставить двигатель на пятую передачу. Двигатель будем проворачивать прокручивая колесо по часовой стрелке.

Чтобы не снимать защитный кожух ГРМ, будем ориентироваться по кулачкам распредвала. Схема регулировки выглядит так: Кулачок распредвала должен находиться в противоположной стороне рокера клапана. Прокручиваем двигатель, находим свободный клапан и регулируем его, выставляя необходимый зазор.

Для регулировки тепловых зазоров нам понадобиться ключ рожково-накидной на 10мм, отвертка и щупы на 0,15 мм и 0,30 мм. Зазоры на впускных клапанах должны быть 0,15 мм, а на выпускных — 0,30 мм.

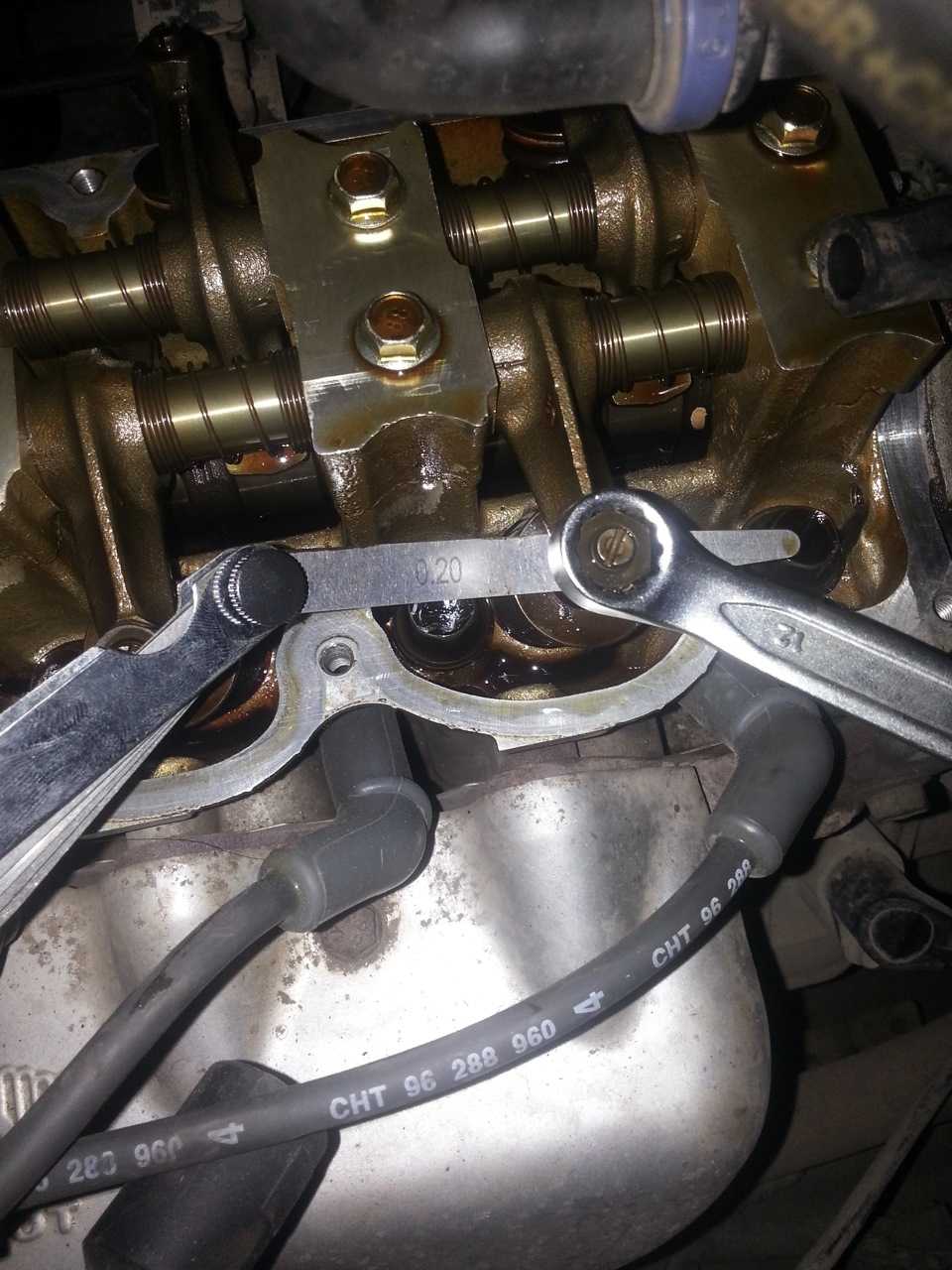

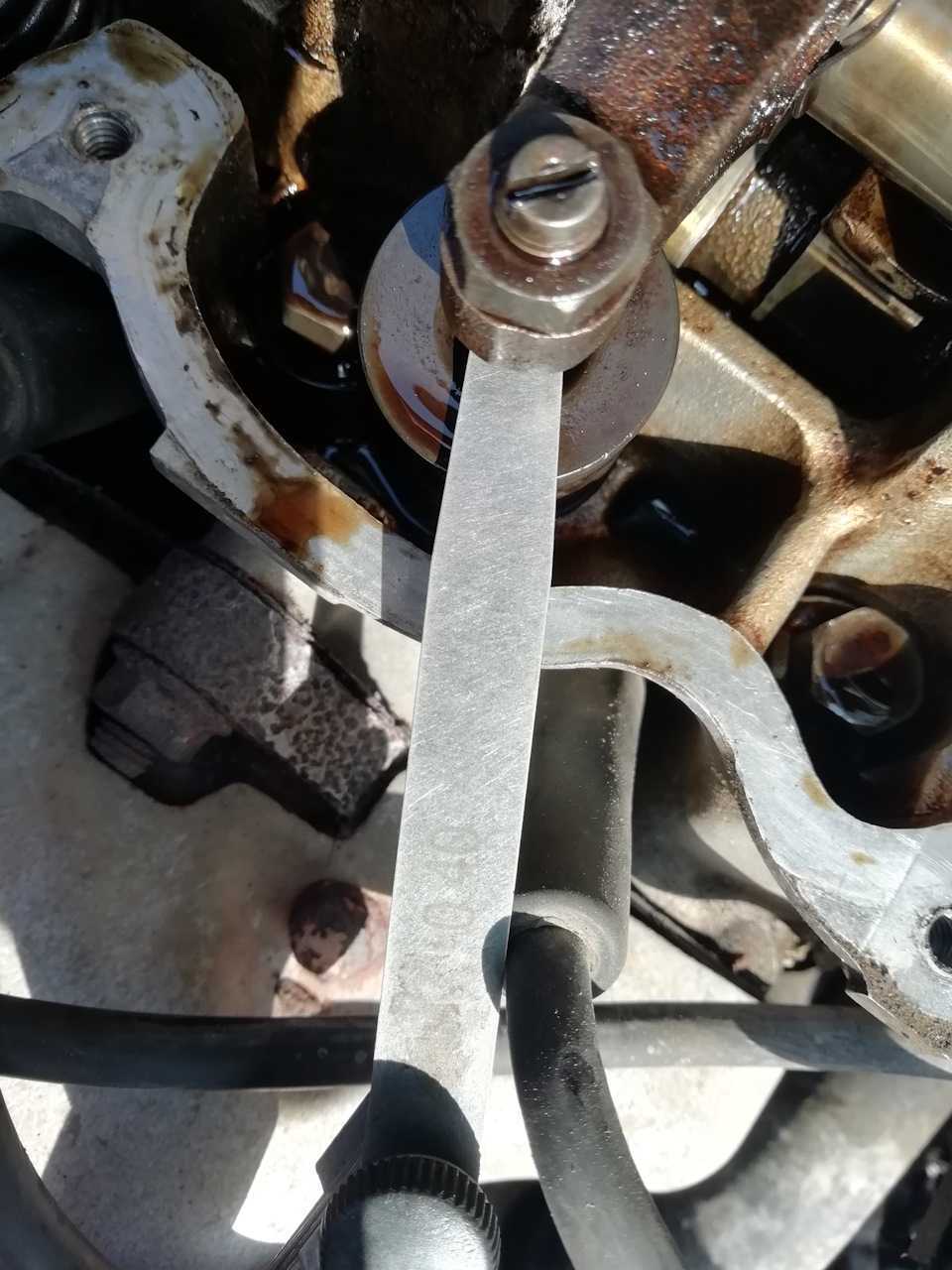

Щуп необходимо устанавливать между клапаном и рокером. Ключом на 10 мм срываем контргайку регулировочного винта, а отверткой делаем нужный зазор.

Регулировка matiz клапана, возможные проблемы и решения

Клапаны в двигателе любого автомобиля нужно регулировать и Daewoo Matiz не исключение. На любом двигателе этот процесс имеет свои особенности и сложности. К счастью, на стандартном 0.8 двигателе Матиза все делается достаточно легко и можно справиться своими силами.

Что такое клапаны двигателя и зачем их регулировать

Клапаны двигателя

Обычный четырехтактный двигатель внутреннего сгорания состоит из множества систем, но основная его часть – блок цилиндров и газораспределительный механизм. В цилиндр впрыскивается топливо, оно поджигается, быстрое сгорание давит на поршень.

Топливо (точнее, уже готовая топливно-воздушная смесь), поступает в цилиндр через отверстие. Есть и другое отверстие, через него из цилиндра выходят выхлопные газы. И вот эти отверстия закрываются клапанами – впускным и выпускным.

Но двигатель во время работы нагревается до огромных температур в сотни градусов и, как мы знаем из школьного курса физики, происходит тепловое расширение – клапаны становятся немного больше. Потому у клапанов холодного двигателя должны быть зазоры, которые четко определены производителем, чтобы во время работы при расширении клапан не застревал и плотно закрывал отверстия без щелей.

Когда нужно регулировать клапана

По регламенту на Matiz регулировка должна проводиться каждые 20000 километров пробега. Но многие затягивают с этим процессом до 30000 км и более, чего делать не следует. Кроме непосредственно пробега, о необходимости провести эту процедуру могут свидетельствовать и сбои в работе двигателя.

Характерным признаком того, что нужно подправить зазоры всегда служит постоянный стук из-под капота. Он значит, что щели даже при нагретом двигателе слишком велики и клапан во время хода стучит. Но есть и обратная ситуация, когда зазор слишком маленький, тогда двигатель начинает «троить». Хотя, в случае с Daewoo Matiz, двигатель «двоит», так как в нем всего три цилиндра.

Для неопытных автомобилистов стоит уточнить, что «троение» (или «двоение» в нашем случае) означает, что один из цилиндров не работает. Это слышно как по изменившемуся звуку двигателя, так и по хорошо заметному падению мощности.

Подготовка к регулировке

Чтобы самостоятельно установить зазоры не требуется быть опытным автомехаником.

Нужно всего лишь инструкция (эта, но не помешает и официальная бумажная), набор инструментов (шестигранники, отвертки, гаечные ключи и набор специальных плоских щупов).

Все работы проводятся только на полностью холодном двигателей. Первым делом нужно снять крышку блока цилиндров Матиза. Для этого нужно лишь отсоединить шланг вентиляции и открутить несколько болтов с помощью шестигранника на 5. Вероятно, сделать это будет не так просто, болты могут засориться и «прикипеть», в этом случае придется приложить больше силы или воспользоваться чудо-средством WD-40. После снятия крышки заодно проверьте резиновую прокладку, если она имеет повреждения – самое время ее заменить. После этого придется снять еще и крышку блока ГРМ.

Как делается регулировка клапанов

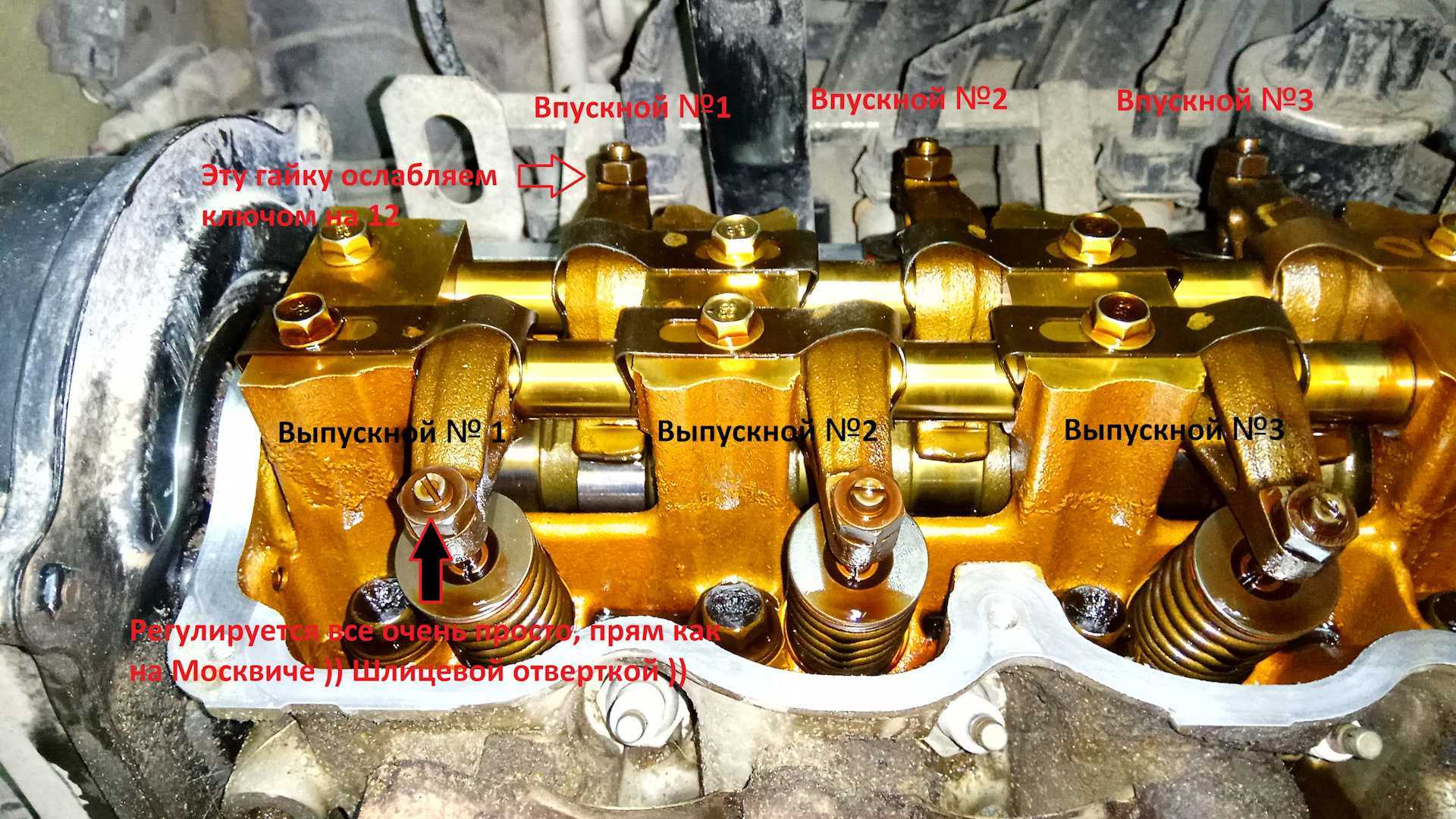

Теперь можно приступать непосредственно к регулировке, производится она особым образом, детально порядок работы расписан в официальном мануале Матиза. С помощью гаечного ключа (также можно приподнять перед автомобиля, включить 5-ю передачу и руками прокрутить колеса), нужно, ориентируясь на метку на коленвале, совместить ее с цифрой 0. В таком положении проверяются зазоры:

• Оба клапана первого цилиндра;
• Только впускной клапан второго;
• Только выпускной клапан третьего.

Стандартные значения, которые должны иметь зазоры Daewoo Matiz: 0,15 для впускных и 0,32 для выпускных. Эти значения могут устанавливаться с погрешностью в 0,02, что актуально, так как щуп на 0,32 практически невозможно найти, есть только щупы на 0,3. Зазор проверяется только между гайкой и стержнем клапана. Если он не соответствует значениям, нужно отрегулировать с помощью небольшого проворота контргайки, удерживая, при этом, винт. Затем нужно провернуть коленвал ровно на 360 градусов (снова ориентируясь на метки) и провести регулировку двух оставшихся клапанов.

https://www.youtube.com/watch?v=V1W7bmLg3Oo

Существует еще один способ регулировки, более простой и не требующий снятия крышки ГРМ. Но это метод не по инструкции, он отличается меньшей точностью и делать его можно только на свой риск. В этом случае вам нужно проворачивать коленвал и смотреть на кулачки клапана, максимальный зазор будет тогда, когда кулачок направлен вниз, в этом положении и проводится регулировка.

Как отрегулировать клапана на матизе

Т.к пробег уже перевалил за 10 тыс. км, было решено проверить тепловые зазоры клапанов. Ночью машина стаяла в гараже, утром температура как раз около 20*C (при этой температуре рекомендуется проводить регулировку). Процедура несложная и достаточно быстрая.

Снял катушку зажигания — 3 болта, кожух ремня ГРМ — 4 болта, отсоединил шланги вакуумного усилителя тормозов и вентиляции картера, открутил клапанную крышку — 6 болтов под шетсигранник на 5, поддомкратил правое переднее колесо, поставил на 5ую передачу. Снимаем крушку и, вращая колесо, смотрим на метки зубчатого шкива распредвала.

Подготовительные Прежде

работы всего нужно запомнить, что регулировочные все работы выполняются на холодном двигателе. комплектуем Теперь набор необходимого инструмента:

• набор ключей рожковых;
• комплект отверток;
• набор головок;
• набор;
• пассатижи имбусовых ключей;
• комплект измерительных Процедура.

щупов регулировки зазоров требует проведения подготовительных ряда мероприятий, потому что так добраться просто до узлов ГРМ не удастся. В первую следует очередь отсоединить минусовой провод АКБ.

корпуса Демонтаж воздушного фильтра

Процесс состоит из переходов нескольких:

1. Используя плоскую отвертку, ослабить крепления хомут воздуховода.
2. Отсоединить патрубок фильтра от Для.
3. воздуховода ДВС Matiz 0, 8 л разъединить колодку системы жгута управления мотором и датчика температуры снять, воздуха шланг с корпуса фильтра.
4. Головкой на «10» три отвинтить болта крепления корпуса фильтра к извлечь и воздухозаборнику их.
5. Приподнять корпус с воздухозаборником и резонатором и два вывести штифта из резиновых подушек.
6. Демонтировать Демонтаж.

узел блока катушек зажигания

Следующая без, процедура которой регулировка клапанов на автомобиле Матиз Дэу невозможна, выполняется по схеме:

1. Отжать колодки фиксатор жгута системы управления ДВС.
2. колодку Снять с узла катушек зажигания.
3. Сдвинув колпачки резиновые с выводов блока катушек, отсоединить высокого провода напряжения.
4. Используя головку на «10» открутить болта три крепления катушек и кронштейна крышки Снять.
5. ГБЦ узел катушек зажигания.

Демонтаж узла дроссельного

Технологическая карта этого процесса выполнение включает следующих работ:

1. Отсоединить вентилирующую картера трубку от патрубка воздуховода.
2. Отсоединить шланг от воздушного корпуса фильтра и снять воздуховод.
3. Отключить проводов клеммы от регулятора ХХ (для ДВС Matiz 0, 8 л).
4. провода Отсоединить от датчика положения дроссельной заслонки.
5. Из бака расширительного слить тосол до отметки «Min».
6. сжать Пассатижами хомуты шлангов подачи ОЖ к патрубкам блока дроссельного и отсоединить их.
7. Шестигранником вывернуть четыре болта крепежных дроссельного блока и впускного коллектора.
8. дроссельный Снять узел в сборе.

Регулировка теплового зазора клапанов Део Матиз

1. Руководства по ремонту
2. Руководство по ремонту Дэу Матиз 1997 г.в.
3. Регулировка теплового зазора клапанов

Проверьте и отрегулируйте зазор клапанов в следующем порядке: — снимите корпус воздушного фильтра и резонатор;

— выверните шестигранные болты крепления крышки головки блока и снимите крышку;

Рис. 2.9. Установка поршня первого цилиндра в ВМТ в такте сжатия

— поверните коленчатый вал до установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ) в такте сжатия. В этом положении метка «а» ( ) на шкиве распределительного вала должна совместиться с треугольным указателем «b» на заднем кожухе зубчатого ремня, а метка «с» на шкиве коленчатого вала совместиться с указателем «d» на корпусе масляного насоса;

Рис. 2.11. Место измерения теплового зазора «a» клапанов

— проверьте тепловой зазор клапанов а ( ) в положении поршня первого цилиндра в ВМТ в такте сжатия впускных клапанов 1 и 2 цилиндров и выпускных клапанов 1 и 3 цилиндров;

Рис. 2.10. Установка поршня первого цилиндра в ВМТ в такте выпуска

— проверните коленчатый вал на 360° (1 оборот), при этом поршень первого цилиндра установится в положение ВМТ первого цилиндра в такте выпуска, а метка «а» ( ) на шкиве распределительного вала должна совместиться с указателем «b» на заднем кожухе зубчатого ремня;

— в этом положении проверьте тепловой зазор а ( ) клапанов впускного клапана 3 цилиндра и выпускного клапана 2 цилиндра;

Рис. 2.12. Использование щупа (1) для измерения теплового зазора клапанов

— проверку теплового зазора клапанов проводите щупом ( ).

Измеряемая величина теплового зазора должна соответствовать указанной в Технических данных, в противном случае необходимо отрегулировать тепловой зазор.

Рис. 2.13. Расположение контргайки (1) и регулировочного винта (2) для регулировки теплового зазора клапанов

При регулировке теплового зазора ослабьте контргайку 1 ( ) и затем затяните или ослабьте регулировочный винт 2 соответствующим образом.

ПримечаниеВ случае измерения теплового зазора при горячем двигателе прогрейте двигатель до тех пор, пока не начнет работать электрический вентилятор радиатора, затем выключите двигатель и 20—30 мин спустя измерьте тепловой зазор.

↓ Комментарии ↓

1. Общие данные

1.0 Общие данные 1.1. Идентификационные номера 1.2 Основные инструкции по ремонту 1.3. Технические характеристики Автомобилей с механической коробкой передач

2. Техническое обслуживание

2.0 Техническое обслуживание 2.1. Техническое обслуживание 2.2. Замена моторного масла и масляного фильтра 2.3 Замена свечей зажигания 2.4. Проверка топливопроводов 2.5. Проверка и регулировка угла опережения зажигания 2.6. Проверка системы охлаждения на отсутствие утечек 2.7. Проверка уровня масла в коробке передач 2.8 Проверка шарового шарнира передней подвески 2.9. Проверка осевого люфта заднего колеса 2.10. Прокачка системы гидроусилителя рулевого управления 2.11. Удаление воздуха из тормозной системы 2.12. Антикоррозионные материалы

3. Двигатель

3.0 Двигатель 3.1. Механическая часть двигателя 3.2. Система охлаждения 3.3. Электрооборудование 3.4. Система управления двигателем 3.5. Система выпуска отработавших газов

4. Трансмиссия

4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач и дифференциал 4.3. Валы привода

5. Ходовая часть

5.0 Ходовая часть 5.1 Возможные неисправности ходовой части и методы их устранения 5.2. Передняя подвеска 5.3. Задняя подвеска 5.4. Шины и колеса 5.5. Регулировка установки колес

6. Рулевое управление

6.0 Рулевое управление 6.1. Система гидроусилителя руля 6.2. Насос гидроусилителя руля 6.3. Рулевой механизм с гидроусилителем 6.4. Рулевая колонка

7. Тормозная система

7.0 Тормозная система 7.1. Описание конструкции 7.2. Диагностика тормозной системы 7.3. Снятие и установка узлов тормозной системы 7.4. Замена тормозных колодок 7.5. Ремонт узлов тормозной системы

8. Системы отопления, вентиляции и кондиционирования

8.0 Системы отопления, вентиляции и кондиционирования 8.1. Система отопления и вентиляции 8.2. Система кондиционирования

9. Электрооборудование кузова

9.0 Электрооборудование кузова 9.1 Общие сведения 9.2 Предохранители, реле и жгуты проводов 9.3. Система освещения и звуковой сигнал 9.4. Стеклоочиститель и стеклоомыватель 9.5. Панель управления 9.6. Аудиосистема

10. Кузов

10.0 Кузов 10.1. Интерьер 10.2. Сиденья 10.3. Стекла и зеркала 10.4. Элементы внешней отделки кузова 10.5. Бамперы 10.6. Двери 10.7. Крыша 10.8. Ремни безопасности 10.9. Передняя часть кузова 10.10. Задняя часть кузова 10.11. Рама и каркас кузова 10.12. Восстановление герметичности и устранения скрипов кузова

11. Схемы электроборудования

11.0 Схемы электроборудования

Регулировка клапанов Дэу Матиз раз в 20000 км

Дэу Матиз покупают за то, что они компактные, экономичные и недорогие. Расходы на запчасти тоже не особенно высоки. Но есть такая особенность, что необходима регулировка клапанов Дэу Матиз, потому что в моторе, который используется в этом автомобиле нет гидрокомпенсаторов, поэтому приходится каждые 20000 км. делать регулировку. Также надо и в целом следить за механизмом ГРМ.

Для чего необходима регулировка клапанов на Дэу Матиз?

Между коромыслом и клапанным стержнем после определенного пробега зазоры начинают меняться от первоначальных, поэтому и требуют регулировки. По регламенту регулировать зазоры на Дэу Матиз надо уже после 20000 км. пробега.

Причины, по которым необходима регулировка клапанов Дэу Матиз:

• цилиндры полностью не наполняются горючей смесью или воздухом;
• когда зазор стал меньше, то клапан в седле сидит негерметично и ухудшается компрессия;
• если зазор увеличился, то это значит, что газы хуже выходят из цилиндров, а также смесь сгорает не полностью.

Также если зазоры не отрегулированы, то клапанные стержни и другие детали будут быстрее изнашиваться, будет появляться нагар, в общем, мотор быстрее выйдет из строя и придется делать ему капитальный ремонт.

Как понять, что пришло время делать регулировку клапанов на Дэу Матиз:

• мощность мотора стала меньше, то есть машина стала разгоняться медленнее;
• появился стук в механизме ГРМ;
• мотор стал работать с перебоями;
• появились хлопки.

Если все это появилось, то значит пора заняться автомобилем.

Подготовка к регулировке зазоров

Любую регулировку надо делать на холодном моторе. Для работы потребуются: рожковые ключи, пассатижи, отвертки, головки, имбусовые ключи, измерительные щупы. Далее надо минус на аккумуляторе отсоединить и добраться до механизма ГРМ.

Потом надо снять корпус воздушного фильтра, открутить хомуты, болты и т. д. Далее надо снять блок катушек зажигания, потому что без этого нельзя будет отрегулировать зазоры клапанов Дэу Матиз. Кстати, свечи в машине должны быть качественные, чтобы мотор не загубить, лучше сразу брать оригинал, как отличить оригинальные свечи от подделки. Чтобы снять блок катушек тоже надо ослабить жгуты, отсоединить провода, открутить болты с помощью головки, снять все, что мешает и демонтировать блок катушек зажигания. После этого надо переходить к снятию дроссельного узла.

Для этого тоже надо проделать немало телодвижений: отсоединиться от воздуховода, затем снять воздуховод, отключить провода от регулятора ХХ, другие провода тоже надо отсоединить. Далее надо слить с бачка охладительную жидкость. После этого надо отсоединить патрубки дроссельного блока. Открутить болты и снять полностью дроссельный узел.

Далее можно снять крышку привода ГРМ, кстати, в ГРМ Матиза используется ремень. Но это не так просто, для снятия этой крышки надо снять подкрылок с правой арки, открутить 4 болта.

Далее надо сделать такие действия перед регулировкой клапанов: снять надо шланги разрешения, отсоединить жгуты от кронштейна, открутить болты, на которых крепится крышка ГБЦ, и затем надо ее окончательно снять.

Сама регулировка клапанов Дэу Матиз

Для впускных клапанов зазор должен быть в пределах 0,13-0,17 мм., для выпускных – 0,3-0,34 мм. Поэтому надо взять щуп с подходящим размером и чтобы он перемещался в зазоре с небольшим усилием.

Сама регулировка проходит так: надо взять головку на «17» и крутить по часовой стрелке коленвал до тех пор, пока не будет совпадать метка на шкиве с 0 на нижней крышке приводного ремня ГРМ. Именно в таком положении надо регулировать зазоры в 1-м, 2-м и 3-м цилиндрах.

Если вдруг начнут появляться отклонения от необходимых размеров, то в этом случае надо ослабить контргайку ключом на 12, а с другой стороны надо держать шлицевой отверткой регулировочный винт.Далее надо вставить щуп в зазор и сделать регулировку механизма клапана мотора путем закручивания или откручивания регулировочного винта с помощью отвертки. И так крутить отверткой до тех пора, пока не получится добиться нужных размеров. Затем, когда зазоры выставлены – надо затянуть контргайку, при этом надо удерживать винт отверткой, чтобы он не проворачивался.

После того, как все регулировочные работы проделаны, надо взять и все обратно собрать в обратном порядке.

Далее на видео более наглядно о том, как делается регулировка клапанов Дэу Матиз:

Регулировка клапанов Дэу Матиз за два оборота двигателя.

Первый оборот мы делаем когда подводим метку на шкиве распредвала в положение ВМТ такта сжатия первого цилиндра. То есть это уже сделано.

Порядок регулировки клапанов при первом провороте

Регулируются:

 Впускной и выпускной клапан первого цилиндра

В том же положении регулируется впускной клапан второго цилиндра

Выпускной клапан третьего цилиндра

Порядок регулировки клапанов при втором обороте

Второй оборот подводится противоположная метка той, которая уже установлена под метку на защитном щитке. Этот оборот будет соответствовать 180 градусам оборота распределительного вала. При этом коленчатый вал сделает один полный оборот на 360 градусов. Кулачки распредвала на первом цилиндре будут обращены вверх в сторону вала коромысел

Регулируются:

Выпускной клапан второго цилиндра

Впускной клапан третьего цилиндра

Что такое клапаны двигателя и зачем их регулировать

Клапаны двигателя Обычный четырехтактный двигатель внутреннего сгорания состоит из множества систем, но основная его часть – блок цилиндров и газораспределительный механизм. В цилиндр впрыскивается топливо, оно поджигается, быстрое сгорание давит на поршень.

Топливо (точнее, уже готовая топливно-воздушная смесь), поступает в цилиндр через отверстие. Есть и другое отверстие, через него из цилиндра выходят выхлопные газы. И вот эти отверстия закрываются клапанами – впускным и выпускным.

Но двигатель во время работы нагревается до огромных температур в сотни градусов и, как мы знаем из школьного курса физики, происходит тепловое расширение – клапаны становятся немного больше. Потому у клапанов холодного двигателя должны быть зазоры, которые четко определены производителем, чтобы во время работы при расширении клапан не застревал и плотно закрывал отверстия без щелей.

Особенности регулировки клапанов на Дэу Матиз 0.8

Регулировка клапанов на Дэу Матиз 0.8 трехцилиндровом двигателе без трамблера имеет свои особенности, которые необходимо учитывать при эксплуатации и обслуживании автомобиля.

Во-первых, при регулировке клапанов необходимо учесть, что двигатель без трамблера не имеет механизма для автоматической регулировки зазоров

Поэтому регулярная проверка и регулировка клапанов является важной процедурой для поддержания надлежащей работоспособности двигателя

Во-вторых, при регулировке клапанов на Дэу Матиз 0.8 необходимо учесть особенности конструкции двигателя. Высокая степень компактности и трехцилиндровая конфигурация двигателя требуют аккуратности и определенных навыков при проведении данной процедуры. Рекомендуется обратиться к квалифицированному специалисту или следовать инструкции производителя.

Наконец, при регулировке клапанов необходимо быть внимательным к деталям. Болты, крепящие крышку головки блока цилиндров, следует аккуратно затягивать согласно заявленным спецификациям производителя. Также, необходимо убедиться, что все детали и уплотнительные кольца на своих местах и не повреждены, чтобы обеспечить надежную работу клапанов и предотвратить утечку масла или газов.

В итоге, регулировка клапанов на Дэу Матиз 0.8 трехцилиндровом двигателе без трамблера требует осторожности и знаний особенностей данной модели автомобиля. Правильно проведенная процедура позволит поддерживать надлежащую работоспособность двигателя и продлить его срок службы

Подготовка к регулировке

Чтобы самостоятельно установить зазоры не требуется быть опытным автомехаником.

Нужно всего лишь инструкция (эта, но не помешает и официальная бумажная), набор инструментов (шестигранники, отвертки, гаечные ключи и набор специальных плоских щупов).

Все работы проводятся только на полностью холодном двигателей. Первым делом нужно снять крышку блока цилиндров Матиза. Для этого нужно лишь отсоединить шланг вентиляции и открутить несколько болтов с помощью шестигранника на 5. Вероятно, сделать это будет не так просто, болты могут засориться и «прикипеть», в этом случае придется приложить больше силы или воспользоваться чудо-средством WD-40. После снятия крышки заодно проверьте резиновую прокладку, если она имеет повреждения – самое время ее заменить. После этого придется снять еще и крышку блока ГРМ.

Регулировка matiz клапана, возможные проблемы и решения

Клапаны в двигателе любого автомобиля нужно регулировать и Daewoo Matiz не исключение. На любом двигателе этот процесс имеет свои особенности и сложности. К счастью, на стандартном 0.8 двигателе Матиза все делается достаточно легко и можно справиться своими силами.

Что такое клапаны двигателя и зачем их регулировать

Клапаны двигателя

Обычный четырехтактный двигатель внутреннего сгорания состоит из множества систем, но основная его часть – блок цилиндров и газораспределительный механизм. В цилиндр впрыскивается топливо, оно поджигается, быстрое сгорание давит на поршень.

Топливо (точнее, уже готовая топливно-воздушная смесь), поступает в цилиндр через отверстие. Есть и другое отверстие, через него из цилиндра выходят выхлопные газы. И вот эти отверстия закрываются клапанами – впускным и выпускным.

Но двигатель во время работы нагревается до огромных температур в сотни градусов и, как мы знаем из школьного курса физики, происходит тепловое расширение – клапаны становятся немного больше. Потому у клапанов холодного двигателя должны быть зазоры, которые четко определены производителем, чтобы во время работы при расширении клапан не застревал и плотно закрывал отверстия без щелей.

Когда нужно регулировать клапана

По регламенту на Matiz регулировка должна проводиться каждые 20000 километров пробега. Но многие затягивают с этим процессом до 30000 км и более, чего делать не следует. Кроме непосредственно пробега, о необходимости провести эту процедуру могут свидетельствовать и сбои в работе двигателя.

Характерным признаком того, что нужно подправить зазоры всегда служит постоянный стук из-под капота. Он значит, что щели даже при нагретом двигателе слишком велики и клапан во время хода стучит. Но есть и обратная ситуация, когда зазор слишком маленький, тогда двигатель начинает «троить». Хотя, в случае с Daewoo Matiz, двигатель «двоит», так как в нем всего три цилиндра.

Для неопытных автомобилистов стоит уточнить, что «троение» (или «двоение» в нашем случае) означает, что один из цилиндров не работает. Это слышно как по изменившемуся звуку двигателя, так и по хорошо заметному падению мощности.

Подготовка к регулировке

Чтобы самостоятельно установить зазоры не требуется быть опытным автомехаником.

Нужно всего лишь инструкция (эта, но не помешает и официальная бумажная), набор инструментов (шестигранники, отвертки, гаечные ключи и набор специальных плоских щупов).

Все работы проводятся только на полностью холодном двигателей. Первым делом нужно снять крышку блока цилиндров Матиза. Для этого нужно лишь отсоединить шланг вентиляции и открутить несколько болтов с помощью шестигранника на 5. Вероятно, сделать это будет не так просто, болты могут засориться и «прикипеть», в этом случае придется приложить больше силы или воспользоваться чудо-средством WD-40. После снятия крышки заодно проверьте резиновую прокладку, если она имеет повреждения – самое время ее заменить. После этого придется снять еще и крышку блока ГРМ.

Как делается регулировка клапанов

Теперь можно приступать непосредственно к регулировке, производится она особым образом, детально порядок работы расписан в официальном мануале Матиза. С помощью гаечного ключа (также можно приподнять перед автомобиля, включить 5-ю передачу и руками прокрутить колеса), нужно, ориентируясь на метку на коленвале, совместить ее с цифрой 0. В таком положении проверяются зазоры:

• Оба клапана первого цилиндра;
• Только впускной клапан второго;
• Только выпускной клапан третьего.

Стандартные значения, которые должны иметь зазоры Daewoo Matiz: 0,15 для впускных и 0,32 для выпускных. Эти значения могут устанавливаться с погрешностью в 0,02, что актуально, так как щуп на 0,32 практически невозможно найти, есть только щупы на 0,3. Зазор проверяется только между гайкой и стержнем клапана. Если он не соответствует значениям, нужно отрегулировать с помощью небольшого проворота контргайки, удерживая, при этом, винт. Затем нужно провернуть коленвал ровно на 360 градусов (снова ориентируясь на метки) и провести регулировку двух оставшихся клапанов.

Существует еще один способ регулировки, более простой и не требующий снятия крышки ГРМ. Но это метод не по инструкции, он отличается меньшей точностью и делать его можно только на свой риск. В этом случае вам нужно проворачивать коленвал и смотреть на кулачки клапана, максимальный зазор будет тогда, когда кулачок направлен вниз, в этом положении и проводится регулировка.
