Кабели для противопожарных систем и федеральный закон №123

Последовательность действий при подключении электромагнитного клапана ОЗК

Определите место установки клапана и убедитесь, что необходимые коммуникации (водопроводные трубы, электрические провода и пр.) находятся рядом.
Используя специальный инструмент, отрежьте участок трубы, на котором будет установлен клапан. Учтите, что диаметр трубы должен соответствовать требованиям клапана.
Снимите защитные крышки с резьбовых соединений клапана.
Нанесите специальную изоляционную ленту на резьбовые соединения трубы.
Подсоедините трубу к резьбовым соединениям клапана и затяните гайки с помощью специального инструмента. Убедитесь, что соединения надежно закреплены.
Подсоедините входные и выходные провода электрической цепи к соответствующим клеммам клапана. Учтите правильность подсоединения проводов к источнику питания и управляющего устройства.
Проверьте правильность подключения всех коммуникаций и убедитесь, что клапан надежно закреплен и ничего не подвергается перекрытию течей или повреждений.
Включите систему орошения и проверьте работу клапана. Удостоверьтесь, что происходит надлежащее открытие и закрытие клапана.

Следуя этой последовательности действий, вы сможете правильно подключить электромагнитный клапан ОЗК и обеспечить его надежную работу в системе орошения.

Требования и нормы к огнезадерживающим клапанам

Каждый вид вентиляционной системы требует свой вид ОЗК

Важно сделать правильный выбор. В зависимости от назначения противопожарного устройства к нему предъявляются требования

Все нормативы, которым устройство должно соответствовать, перечислены в уставе «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость».

Также требования к ОЗК можно найти в некоторых официальных документах СП и НБП.

Нормативные требования к огнезадерживающим клапанам устанавливают официальные документы.

С устройством кроме инструкции поставляются сертификаты ПБ, а если противопожарные огнезадерживающие модели еще и взрывобезопасные, то с ними должен приходить сертификат взрывобезопасности.

Конструкция, особенности и принцип работы клапанов

КПУ 1М – клапан ОЗК. Его можно установить на вентиляционный проход, являющийся частью системы. КПУ 1М не позволяет огню или дыму переходить в другие помещения через вентиляцию. Этот механизм сегодня применяется в зданиях всех конструкций, как часть системы безопасности. Когда монтаж устройства выполнен, составляются два акта – приема и сдачи устройства по безопасности. Чаще всего этот клапан устанавливают там, где воздуховод лежит близко к стене. С умом расставленные устройства могут легко ограничить очаг пожара и не допустить распространения огня.

Огнезащитные модули собираются, в своем большинстве, из оцинкованного металла. Он может иметь как круглое сечение, так и прямоугольное. В моделях 1М, 1Н и их разновидностях имеется как автоматический, так и дистанционный старт с электроприводом. 1Н Веза, в частности имеет еще и электромагнитный принцип работы. 1Н можно оснастить и пружинным приводом. Наличие электромеханического привода допускает как дистанционный, так и автоматический пуск устройства.

Когда пожар заканчивается, клапаны, закрывшиеся на время пожара, предотвратив передвижение огня по воздуховодам, вновь открываются. Это предусмотрено, чтобы продукты горения, ядовитые или опасные для человека, вывелись наружу. В помещение поступает чистый воздух. Для контроля над модулями поставляется отдельный пульт.

Некоторые модели управляются через ШУОК — это шкаф управления огнезащитными клапанами. Это устройство находится под напряжением в дежурном состоянии. Когда возникает угроза пожара, цепь размыкается и на все устройства подается сигнал. Они закрываются, потому что их механические приводы отключаются и отпускают пружины. Механизмы необходимо иногда тестировать, для чего на пульте имеется специальная кнопка.

Важные шаги: подключение ОЗК клапана электромагнитного

Важными шагами при подключении ОЗК клапана являются:

1. Выбор места установки:

Прежде всего, необходимо определить оптимальное место для установки клапана. Оно должно быть доступным и безопасным для обслуживания.

2. Проверка совместимости:

Перед подключением клапана необходимо проверить его совместимость с уже существующей системой, в которую он будет интегрирован. Учитывайте особенности системы, такие как давление и температура.

3. Подготовка трубопровода:

Очистите трубопровод от примесей и посторонних частиц. Убедитесь, что трубопровод готов к подключению клапана и отсутствуют повреждения или утечки.

4. Правильное подключение электропитания:

Предоставьте подходящее электропитание для клапана. Обычно они требуют постоянного напряжения, но некоторые модели могут работать от переменного напряжения. Проверьте требования производителя.

5. Подключение управляющего сигнала:

Убедитесь, что управляющий сигнал корректно подключен к клапану. Это может быть электрический сигнал или пневматический сигнал, в зависимости от типа клапана.

6. Проверка работоспособности:

После подключения клапана электромагнитного проведите проверку его работоспособности. Включите и выключите клапан, убедитесь, что он функционирует правильно.

При подключении ОЗК клапана электромагнитного обязательно соблюдайте инструкции производителя и соблюдайте правила безопасности. Неправильное подключение может привести к неработоспособности системы или даже к аварийным ситуациям.

Мысли, думы, размышления

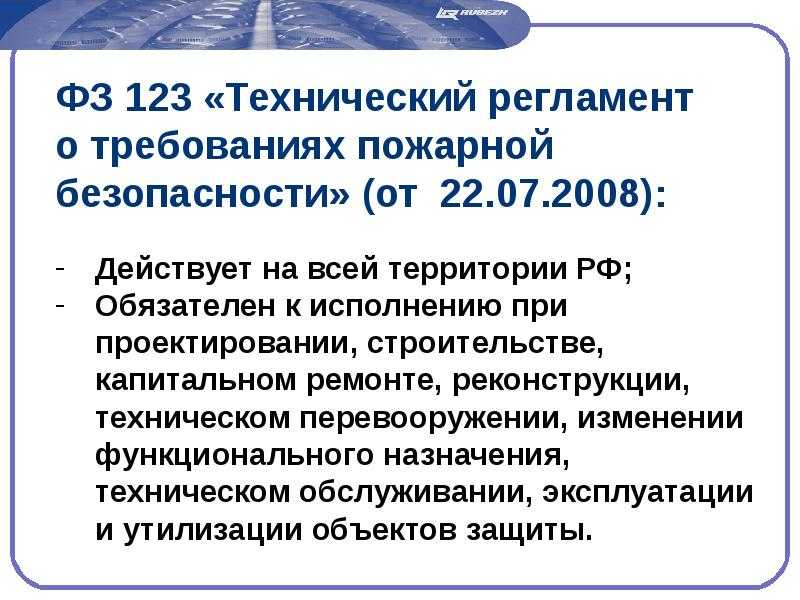

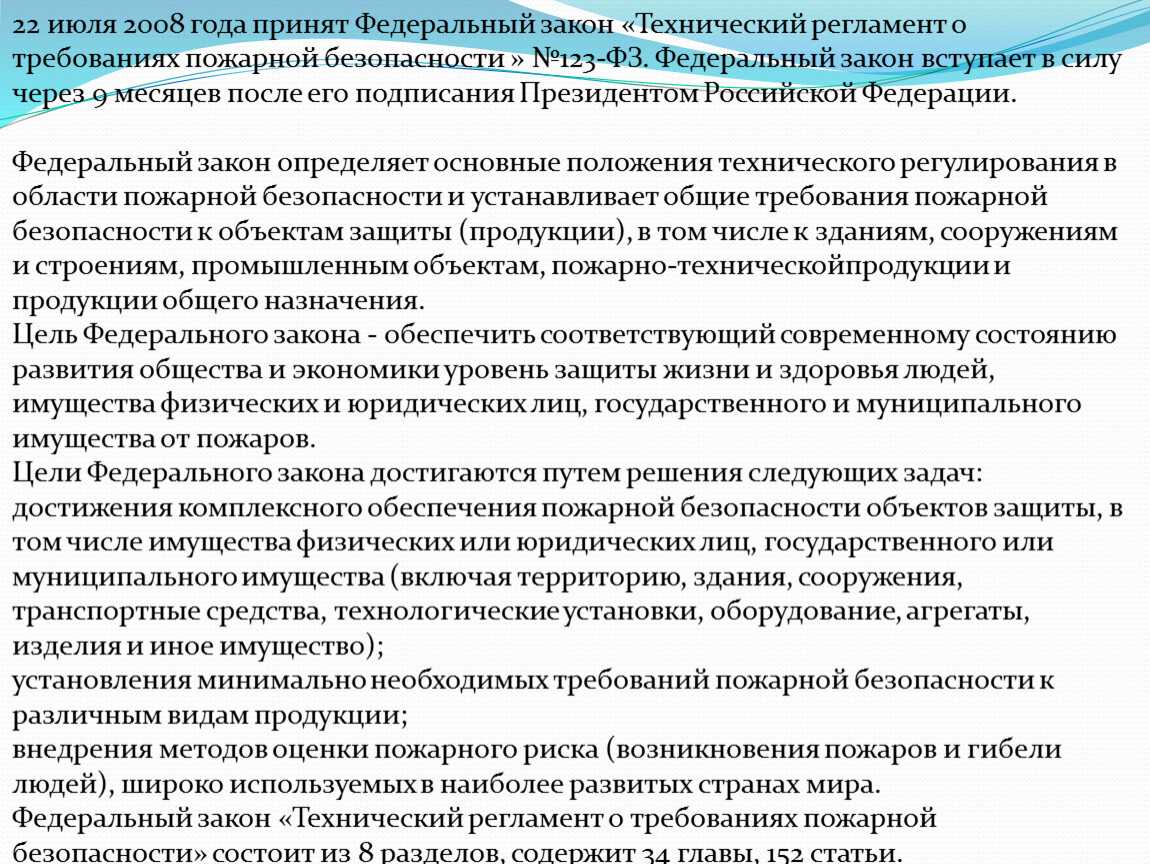

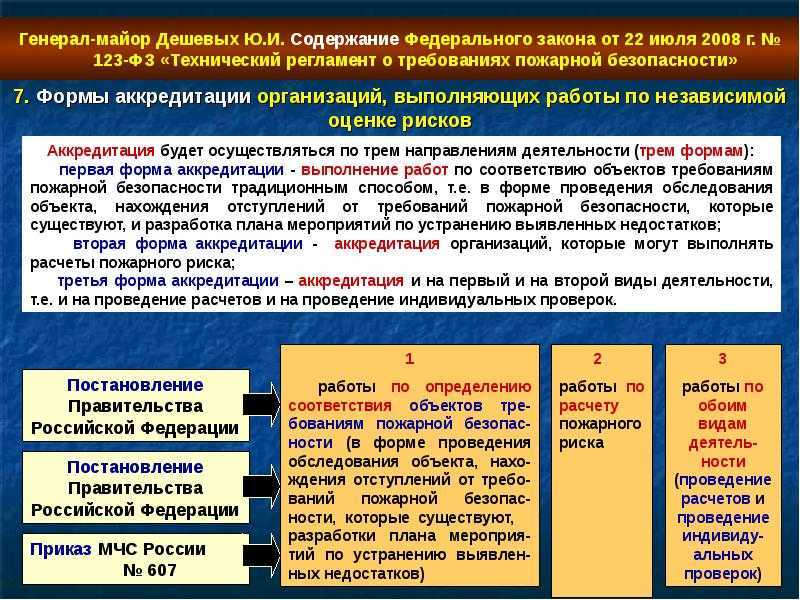

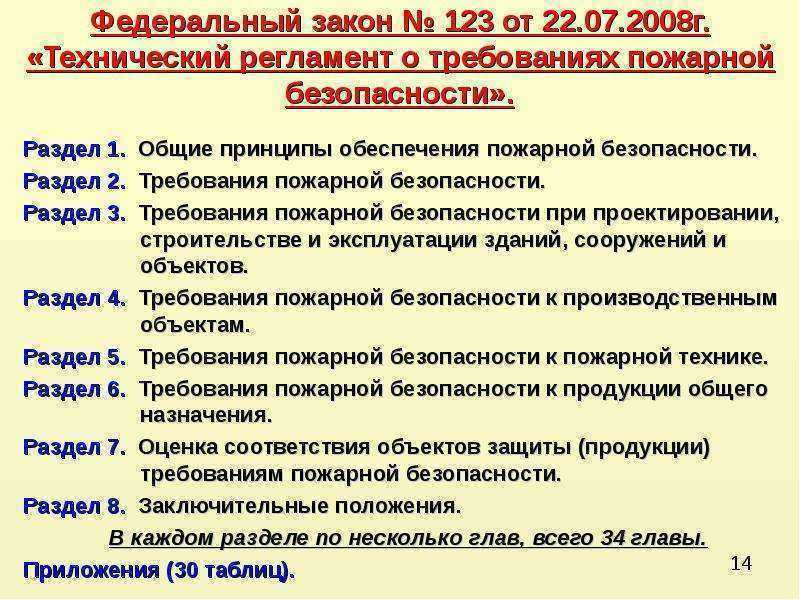

Итак, надо четко понять структуру подчиненности документов:

Главенство Федерального закона.
«К нормативным документам по пожарной безопасности относятся национальные стандарты, своды правил, содержащие требования пожарной безопасности (нормы и правила)», т.е. и Своды правил (СП), и Нормы пожарной безопасности (НПБ) являются рабочими документами, если их положения не противоречат ФЗ. Логично предположить, что СП имеют приоритетность, так как это документы, созданные на основе ФЗ, и если в НПБ или ПУЭ есть какие-то противоречия СП или ФЗ, то руководствоваться надо последними.

Из всего вышеизложенного видна общая тенденция на применение кабелей с повышенными требованиями пожарной безопасности, но особенно жесткие требования именно для систем противопожарной защиты. И если по системам оповещения, эвакуации и прочим «серьезным» системам вопросов в основном не возникает, то по системам обнаружения пожара много вопросов.

Работоспособность в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону, можно обеспечить как свойствами кабеля, так и способом его прокладки

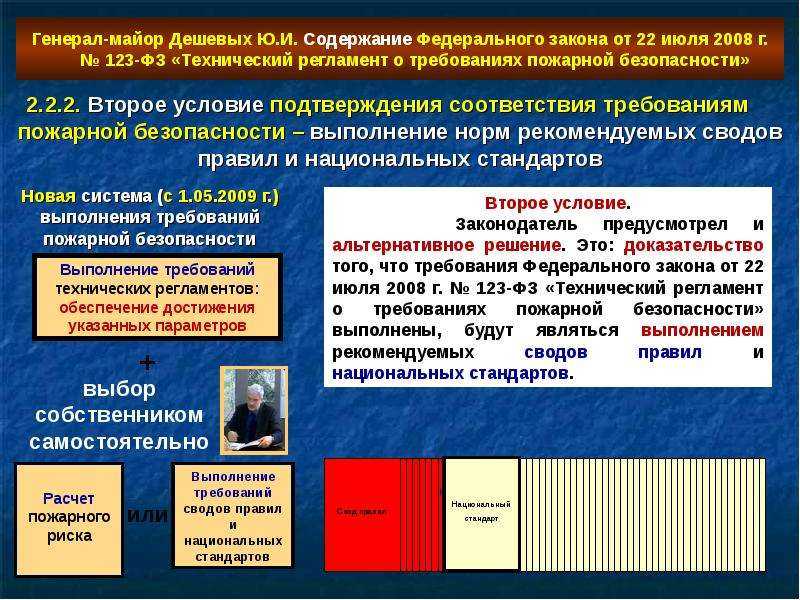

Это очень важно понять. То есть в системах пожарной безопасности мы можем применить либо огнестойкие кабели нг-FRLS, нг-FRHF, либо применить другой тип кабеля, используя различные способы защиты (огнестойкие короба, да хоть в бетон можно спрятать кабель)

Проблема в том, что во втором случае вам надо будет доказать и рассчитать работоспособность системы. Этот вопрос очень сложный, и проектант не каждой квалификации сможет это произвести.

Наиболее простой путь – применение в системах противопожарной защиты огнестойких кабелей. Здесь их способность работать в условиях пожара подтверждена сертификатом, а значит, есть полная уверенность в кабеле и системе в целом.

То есть если вам необходимо, чтобы кабель обеспечивал работу противопожарной системы – необходимо применение кабелей нг-FRLS, нг-FRHF. На данный момент на рынке систем безопасности представлены кабели с пределом огнестойкости 180 минут. У многих возникает вопрос: а зачем так много? Согласно «ГОСТ Р 53315-2009. Кабельные изделия. Требования пожарной безопасности», огнестойкость кабелей регламентируется 30, 45, 60, 90, 120, 150 или 180 минут. Это дает ответ тем, кто ищет кабели с пределом огнестойкости 5-10 минут (для небольшого объекта – магазинчика, офиса и т.д.). Таких кабелей нет, так как нет таких требований – минимум 30 минут. Ну а с технологической точки зрения кабели для систем противопожарной защиты изготавливаются одинаково, будь их предел огнестойкости 30 минут или 180, поэтому большинство производителей и заявляют максимальное значение.

Вот также несколько терминов и вопросов, вызывающих наибольшее непонимание.

Негорючие кабели – термин абсолютно неправилен. Часто этим термином обозначаются кабели огнестойкие, кабели, не распространяющие горение (в том числе не распространяющие горение при одиночной прокладке), а также и горючие кабели, имеющие «трудногорючие» оболочки.

Кабели, не распространяющие горение – кабели, которые не распространяют горение при одиночной или групповой прокладке, но практически с первых минут или секунд прекратившие выполнять свои функции при воздействии пламени (без обеспечения дополнительной защиты). То есть в кабеле расплавилась или сгорела изоляция и оболочка. Основная задача такого кабеля – не стать способом распространения пожара, если он уже начался.

Огнестойкие кабели – кабели, способные сохранять работоспособность в условиях пожара в течение определенного промежутка времени.

Инструкция с пошаговыми рекомендациями

Подключение электромагнитного клапана ОЗК включает в себя несколько этапов. Для успешного подключения следуйте следующим инструкциям:

Шаг 1:	Установите электромагнитный клапан ОЗК на место, где он будет использоваться. Убедитесь, что клапан находится в правильном положении и надежно закреплен.
Шаг 2:	Подключите электромагнитный клапан ОЗК к источнику питания. Убедитесь, что напряжение и сила тока соответствуют требованиям указанным в технических рекомендациях.
Шаг 3:	Подключите сигнальный кабель от контроллера к электромагнитному клапану ОЗК. Убедитесь, что кабель надежно и правильно подключен.
Шаг 4:	Используя специальный ключ, отрегулируйте поток воды через клапан до желаемого значения. Внимательно проверьте наличие утечек и исправность клапана.
Шаг 5:	Установите систему автоматического управления или программное обеспечение, если необходимо, для контроля и управления работой электромагнитного клапана ОЗК.

Следуя этим рекомендациям, вы успешно подключите электромагнитный клапан ОЗК и сможете начать его использование.

Клапаны огнезадерживающие — особенности и типы

В процессе проектирования различных промышленных объектов и зданий общественного использования пристальное внимание приделяется пожарной безопасности. Одним из ее важных аспектов является наличие помещений, в которые, в случае возникновения пожара, через воздуховоды и вентиляционные шахты не сможет попасть огонь

Одним из ее важных аспектов является наличие помещений, в которые, в случае возникновения пожара, через воздуховоды и вентиляционные шахты не сможет попасть огонь.

Для реализации такого рода пассивной защиты от огня используются специальные приспособления – клапан огнезадерживающий. В случае возникновения пожара происходит срабатывание этого элемента пожарной безопасности, что позволит на определенное время задержать распространение огня по таким каналам как воздуховод и вентиляционная шахта.

Проверка работоспособности и настройка клапана

После установки ОЗК клапана рекомендуется проверить его работоспособность и при необходимости выполнить настройку.

Для проверки работоспособности клапана следует:

Включить клапан в систему ОЗК.
Опустить датчик уровня ОЗК в контейнер.
Открыть клапан и убедиться, что ОЗК начинает поступать в контейнер. При этом не должно быть утечек.
Закрыть клапан и убедиться, что поступление ОЗК прекращается и не остается в контейнере.

Если в процессе проверки обнаружены неисправности, необходимо выполнить настройку клапана:

Открыть клапан.
Аккуратно поворачивать регулирующий винт клапана в нужном направлении для изменения расхода ОЗК.
Постепенно закрыть клапан и повторить проверку.
При необходимости повторить настройку.

После настройки клапана рекомендуется повторно проверить его работоспособность и убедиться, что в системе ОЗК нет утечек.

Правильная настройка и проверка работоспособности клапана обеспечат его надежную и эффективную работу в системе ОЗК.

Что такое огнестойкость

Хочется объяснить, за счет чего кабели приобретают возможность работать в условиях открытого пламени 180 минут. Современные производители представляют огнестойкие кабели 3-х типов:

Кабели с металлической оболочкой и магнезиальной изоляцией. Кабели, в которых в металлической трубкеоболочке расположены одна или несколько токопроводящих жил. Пространство между жилами, между жилами и оболочкой заполнено оксидом магния (простейший вариант – любой ТЭН). Огнестойкость кабелей достигается полным отсутствием сгораемых или термически разлагаемых конструктивных элементов кабеля, разрушение которых могло бы привести к выходу кабеля из строя. При воздействии пламени не выделяются дым и токсичные компоненты.
Кабели со стеклослюденитовой изоляцией. Кабели, в конструкции которых применен электроизоляционный и термический барьер из слюдосодержащих стеклолент, наложенный обмоткой поверх токопроводящих жил. Поверх обмотки лентами наложена полимерная изоляция и защитная полимерная оболочка из ПВХ пластикатов, пониженной пожарной опасности (обозначение кабеля нг-FRLS) или безгалогенной термопластичной композиции (нг-FRHF). Кабели сохраняют работоспособность при температуре 750°С в течение 180 минут. При воздействии пламени определяются низкое дымовыделение и низкая токсичность продуктов горения. Огнестойкость кабеля обеспечивается огнестойкими свойствами изоляции в виде обмотки стеклослюдосодержащими лентами. Полимерные изоляция и оболочка в данных кабелях обеспечивают эксплуатационные характеристики кабеля в длительных «нормальных» условиях и механическую защиту при монтаже и эксплуатации.
Кабели с изоляцией из керамообразующей резины. Полимерная оболочка в таких кабелях выполнена из ПВХ пластикатов, пониженной пожарной опасности (обозначение кабеля нг-FRLS) или безгалогенной термопластичной композиции (нг-FRHF). Кабели сохраняют работоспособность при температуре 750° С в течение 180 минут. При воздействии пламени специальная керамообразующая силиконовая резина превращается в защитный керамический слой (т.е. в «керамическую» изоляцию), обеспечивающий изоляционные свойства при пожаре. Кабели обладают низким дымовыделением, токсичностью и коррозионной активностью продуктов горения. В обычных условиях конструкция кабелей обеспечивает высокие электрические характеристики, устойчивость к токам короткого замыкания, устойчивость к длительному воздействию повышенной температуры, стойкость к изгибам, а в ряде конструкций и подвижную эксплуатацию кабеля в нормальных условиях.

В настоящее время разрабатываются кабели с изоляцией из керамообразующей кремнийорганической резины для одиночной или групповой прокладки в зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений в исполнении нг-HFLTx и нг-LSLTx, т.е. кабели с показателем токсичности продуктов горения не более 120 г/м3.

Необходимо отметить, что отечественные производители в основном предлагают кабели из кремнийорганической резины для систем безопасности, как кабели, отвечающие всем поставленным перед ними задачам и наиболее оправданные по стоимости.

Подключение электромагнитного клапана ОЗК

Для правильного подключения электромагнитного клапана ОЗК необходимо следовать следующим шагам:

Определите место установки клапана. Выберите место, где клапан будет наиболее эффективным и безопасным для работы.
Изучите схему подключения и настройки. В зависимости от модели клапана и функций, которые вы хотите получить, ознакомьтесь с инструкцией по его подключению и настройке.
Подготовьте необходимые инструменты и материалы. Вам может понадобиться отвертка, пинцет, электрический кабель, трубки и фитинги для подключения клапана к системе.
Произведите отключение электричества. Перед началом работ убедитесь, что электрическое питание отключено для безопасности.
Подключите электромагнитный клапан. Следуйте инструкциям по подключению клапана к системе, установите необходимые электрические соединения и проверьте их надежность.
Проверьте работоспособность клапана. Включите электрическое питание и убедитесь, что клапан открывается и закрывается в соответствии с командами.
Настройте клапан при необходимости. Если вам требуется изменить параметры работы клапана, следуйте инструкции по настройке и установке необходимых параметров.

Важно помнить, что перед подключением электромагнитного клапана ОЗК необходимо ознакомиться с инструкцией и предпринять все меры предосторожности. Если у вас возникают сомнения или вопросы, лучше обратиться к специалисту

Общие сведения о противопожарных клапанах, их назначение

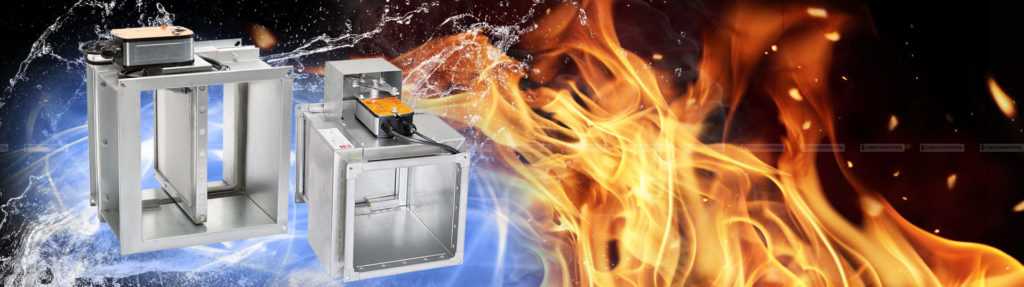

Попросту говоря, клапан противопожарного назначения является заслонкой, которая открывает или закрывает доступ к шахте или вентиляционному проходу. Механизм управляется удаленно и действует в зависимости от ситуации. Эти устройства ставят внутри каналов вентиляции для того, чтобы обезопасить их от огня.

Такие клапаны имеют разную конструкцию, и, следовательно, разное назначение.

Огнезадерживающий клапан, или клапан озк — в состоянии покоя устройство держит вход открытым. В случае возникновения возгорания на объекте, когда обнаруживается пожар, привод устройства срабатывает по команде противопожарной сигнализации, или плавится легкоплавкая перемычка внутри механизма от повышения температуры, и он закрывается. Огонь по воздуховоду не распространяется.

Дымовые варианты имеют почти противоположное назначение — при пожаре они открываются и выпускают дым. По каналам вентиляции, предназначенным для дымоудаления, уходят продукты горения — дым и гарь. Эти устройства относятся не к противопожарной, а к противодымной системе, призванной подавать в определенные помещения чистый воздух.

Воздуховоды и вентиляционные шахты при нормальных условиях используют для нагнетания в помещения свежего воздуха, для проветривания помещения.

Использование кабеля с маркировкой индексом “FR” для подключения ОЗК.

Действительно: обрыв, КЗ, иная порча кабеля — и ОЗК оказывается закрыт под действием возвратной пружины — то-есть в состоянии противопожарной защиты.

Вернёмся к СП 6.13130.2021 «Электроустановки низковольтные»:

Тут проявляется дикая лингвистическая небрежность.

В пункте 3.10. мы не определяем ОЗК как часть СПЗ, а в пункте 6.3. говорим, что электропроводки СПЗ это и ОЗК тоже.

Значит пункт 6.3. нужно понимать не как определение списка оборудования, относящегося к СПЗ, а подмножество из множества СПЗ, которому требуется питание по первой категории.

Так бы и написали, но на итоговые выводы статьи это не влияет.

Но как бы там ни было, даже если мы не закрыли документ, выяснив что ОЗК не СПЗ, а дошли до пункта 6.3., то ту разночтений не предполагается.

Для подключения ОЗК не нужно применять огнестойкий кабель (с индексом “FR”).

Зачем нужны ОЗК клапаны и как они работают

Принцип работы ОЗК клапанов довольно прост: они открываются для пропуска потока в одном направлении и закрываются при попытке обратного потока. Это достигается с помощью затворного элемента, который при движении потока открывается и разрешает его прохождение, а при попытке обратного движения самозакрывается под действием давления среды.

В зависимости от конструкции, ОЗК клапаны могут быть оснащены различными типами привода, такими как ручной, электрический или пневматический, что позволяет управлять их работой в автоматическом режиме. Некоторые модели также имеют встроенные системы контроля и датчики для мониторинга и управления процессом работы клапанов.

Использование ОЗК клапанов имеет несколько преимуществ. Они помогают предотвратить обратный поток и снизить риск аварийных ситуаций и материальных потерь. Кроме того, клиентуры клапанов могут быть настроены для управления скоростью потока жидкости или газа, что позволяет улучшить производительность системы и обеспечить оптимальные условия работы.

Преимущества ОЗК клапанов:
1. Защита от обратного потока
2. Предотвращение аварийных ситуаций и материальных потерь
3. Регулирование скорости потока
4. Улучшение производительности системы

ОЗК клапан электромагнитный: подключение

Подключение электромагнитного клапана ОЗК к системе может показаться сложной задачей, однако, с правильной инструкцией, процесс может быть довольно простым и безопасным.

Перед началом убедитесь, что электромагнитный клапан ОЗК и система, к которой его подключают, выключены.
Разберите соединения, чтобы обеспечить доступ к соединительным проводам.
Определите положительный и отрицательный полюса на батарее системы и на электромагнитном клапане ОЗК.
Проведите следующие шаги:
- Соедините положительный полюс батареи с положительным полюсом электромагнитного клапана, используя провод и соединительный зажим.
- Соедините отрицательный полюс батареи с отрицательным полюсом электромагнитного клапана, также используя провод и соединительный зажим.
Проверьте подключение:
- Тщательно проверьте все соединения на предмет надежности и отсутствия повреждений.
- Убедитесь, что провода не перекручиваются или не зажаты.
- Проверьте, что электрические контакты не окислены и чисты.
- Убедитесь, что все соединительные провода находятся в безопасном расстоянии от тепловых и механических источников.
Повторите все предыдущие шаги для каждого дополнительного электромагнитного клапана ОЗК, которые необходимо подключить к системе.
После завершения всех подключений, тщательно проверьте все соединения еще раз.
Включите систему и убедитесь, что электромагнитные клапаны ОЗК работают надлежащим образом.

Следуя этим шагам, вы сможете успешно подключить электромагнитные клапаны ОЗК к системе безопасно и эффективно.

Электрические проводки

Коммутации между устройствами центрального, усилительного и дополнительного оборудования СОУЭ выполняется различными типами кабелей, согласно чертежам, а так же кабелями, входящими в комплект поставки оборудования. Монтаж линий оповещения СОУЭ осуществляется с условием обеспечения контроля их целостности по всей длине. Соединения и ответвления проводов и кабелей производятся в соединительных или распределительных коробах способом пайки или с помощью винтов. Распределительная сеть системы оповещения выполняются кабелем КПСнг(А)-FRFH 1х2х1,5.

Горизонтальную прокладку кабелей трансляционных линий оповещения выполнить открыто по потолкам и стенам, согласно чертежам, одиночной прокладкой в трубах негорючих ПВХ гофрированных, легких d=16 мм а так же по кабельным лоткам. Крепление труб к несущим поверхностям выполнить держателями с защелками, устанавливаемыми через каждые 0,5 м прямого хода трассы кабеля. Шаг установки креплений в местах поворота трубной разводки определить по месту. При переходе провода с горизонтального хода на вертикальный и наоборот расстояние от начала изгиба до ближайшей скобы должно быть равно 0,1-0,15 м. При прокладке кабеля (в местах поворота под углом 90 град. или близких к нему) радиус изгиба должен быть не менее семи диаметров кабеля.

Прокладку труб через перегородки здания осуществить в гильзах, согласно эскизу, данному на листе 10.

Вертикальную прокладку кабелей, при опусках к оповещателям выполнить трубами негорючими гофрированными ПВХ, в штробах.

Вертикальная прокладка кабелей и проводов системы СОУЭ, между этажами, предусматривается в межэтажных стояках СС №1 и СС №2, которые устроены в отдельных слаботочных нишах СС1 и СС2 соответственно. Прокладку кабелей в межэтажных стояках СС №1 и СС №2, выполнить по лестничным кабельным лоткам. Устройство межэтажных стояков СС, а так же, ниш СС, предусматривается комплектом СС (см. прилагаемые документы).

В местах ответвлений трубной разводки предусмотрена установка коробок протяжных.

Оповещатели подключить к трансляционным линия шлейфом непосредственно на клеммы, либо пайкой. Использование разъемных соединений не допускается. Настенные оповещатели электродинамического типа установить на высоте не менее 2,3 м. от уровня чистого пола, но не менее 0,3 м от уровня потолка.

Трассы прокладки кабелей, проводов и места установки оборудования уточнить дополнительно при монтаже, с учетом фактического расположения оборудования на этажах, трасс силовых и осветительных линий, а так же светильников.

При необходимости корректировки мест размещения оповещателей допускается изменение положения потолочных оповещателей, относительно проектных решений, но не более чем на +\- 0.5 м в любом направлении, в плоскости установки предусмотренной проектом. Материалы для устройства кабеленесущих систем в нишах слаботочных стояков предусмотрены комплектом СС.

Заключение

Устанавливать на объекте огнезащитные клапаны нужно строго в соответствии с проектной документацией.

Только правильный выбор и грамотное размещение защитных элементов обеспечат должную степень пожарной безопасности.

Не стоит заниматься установкой клапанов самостоятельно – пусть лучше этим займутся профессионалы.

Дорогие друзья, также хочу сказать вам, чтобы вы не путали огнезащитные клапаны с клапанами, предназначенными для удаления дыма.

О них мы поговорим в одной из следующих статей.

Желаю вам всего доброго!

Не забывайте рекомендовать данный материал к ознакомлению друзьям и знакомым.
