Тонкости поддержания комфортного теплового баланса как работает трехходовой клапан для отопления

Советы по выбору

Обязательно наличие:

• Сертификата.
• Чека.
• Гарантии (и печатей на гарантии или паспорте с гарантией).

До покупки определитесь с диаметрами подсоединительных патрубков (они должны быть равны диаметру труб или отверстия в пробке радиатора), формой вентиля (Т- или Г-образная). Оптимальный выбор материала — латунь или нержавейка.

Проверить арматуру в магазине не удастся, но обязательно посмотрите, чтобы не было повреждений, трещин, сколов, неправильной формы, замятостей, особенно в месте терморегулятора. Если вся партия товара имеет неодинаковую форму или дефекты — ищите другой магазин.

Регулирующая аппаратура ( в том числе с электроприводом) окупается через несколько лет использования, поэтому не следует сильно экономить — продукция сомнительного качества выйдет из строя быстро, придется покупать новые термоголовки и трехходовые клапаны.

Популярные производители

Лучшее качество у трехходовых клапанов, в том числе с электроприводом, у продукции шведской фирмы ESBE. Основательность шведов и более чем столетняя история фирмы тому подтверждение.

На втором месте американская компания Honeywell. К сожалению, цена изделий этих фирм опережает даже их качество.

Стоит упомянуть фирмы HEIMEIER, HERZ, Навьен, Danfoss.

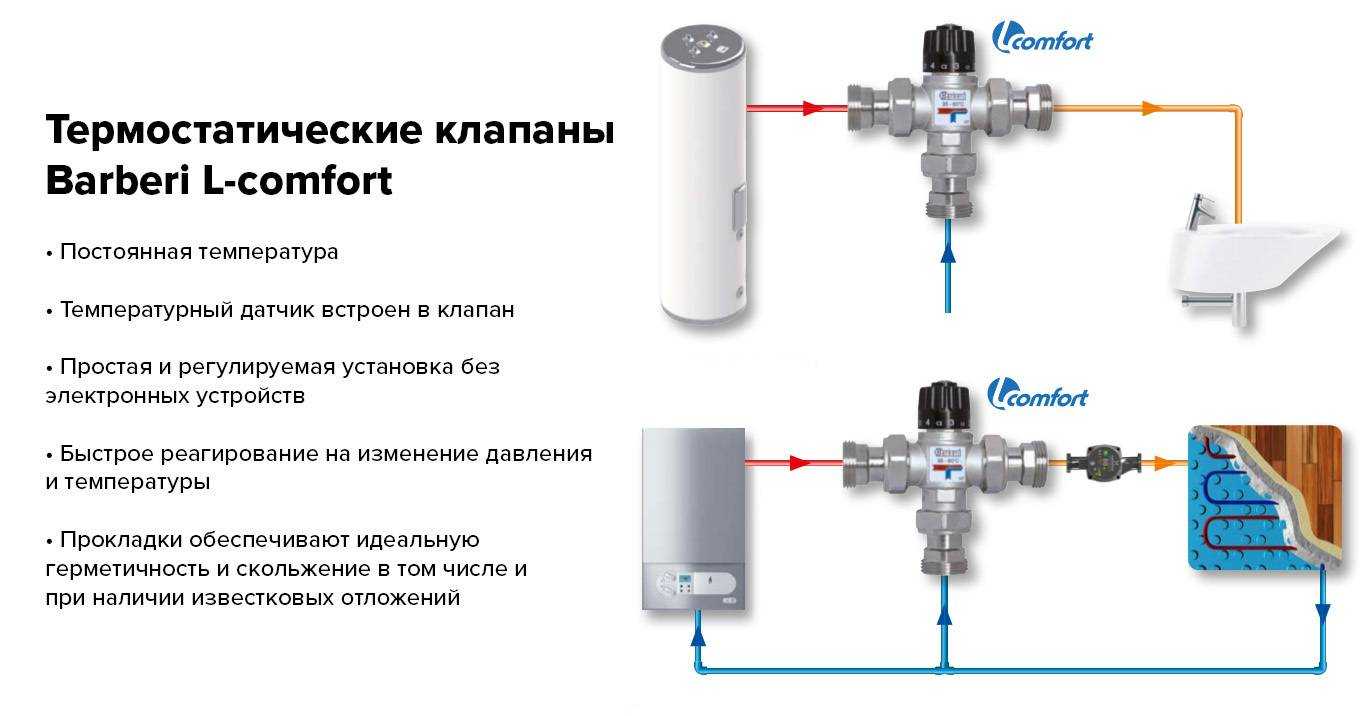

Как выбирать термостатический смесительный клапан

Термостатический смесительный клапан для твердотопливных котлов следует подбирать по параметрам, которые имеют отношение как регулирующей арматуре, так и к характеристикам конкретного отопительного котла:

1. По материалу изготовления. Это чрезвычайно важный критерий выбора, влияющий на технические и эксплуатационные характеристики устройства. Лучшим считается медный или чугунный клапан.
2. По объёму потребления теплоносителя. Этот показатель можно узнать из техпаспорта к котлу или из проектной документации к отопительной системе. Расход теплоносителя следует обязательно знать, чтобы соотнести его с пропускной возможностью клапана.
3. Трехходовой термостатический клапан для твердотопливного котла выбирают, исходя из модификации привода и схемы обвязки. В упрощённом варианте схема следующая: клапан подаёт теплоноситель с третьего патрубка на первый. Как только жидкость в котле нагреется до необходимой температуры, из второго патрубка выйдет поток не прогретого теплоносителя. По сути, произойдёт обмен, когда холодная жидкость из бака теплового аккумулятора сменяется на горячую. Если на кране стоит контролёр, то обвязка более сложная. Здесь понадобится двухконтурный и двухприводный смесители. Первый (термостатический) ставят рядом с источником тепла. Второй привод электрический и управляется контролёром, подающим сигналы от датчика. Термостатический клапан для твердотопливных котлов держит заданную температуру воды.

Важно. Выбор привода это чрезвычайно важная составляющая при приобретении термосмесительного клапана для твердотопливного котла. Ручные гораздо дешевле, более надёжные, но менее функциональны, электрические ломаются быстрее и стоят значительно дороже, но задачу решают кардинально

Ручные гораздо дешевле, более надёжные, но менее функциональны, электрические ломаются быстрее и стоят значительно дороже, но задачу решают кардинально.

Важнейшим рабочим параметром трехходового смесительного клапана для твердотопливного котла является предельно допустимая температура теплоносителя. Она должна быть от 35 до 60 градусов. Если речь идёт о клапанах для горячего водоснажбения или о полах с водяным подогревом, там требования к устройствам с термостатическим приводом иные, так как температура доходит до 90 градусов. При приобретении клапана нужно учитывать размеры внутреннего и наружного диаметров для подсоединения к отопительной системе. В том случае, когда не удаётся найти нужный размер, можно использовать для решения проблемы обычный переходник.

Как работает клапан и для чего он нужен

Стремление к экономии энергоресурсов приводит к созданию всё новых видов оборудования, которое позволяет решать эту задачу. По своей конструкции трёхходовые клапаны объединяют в себе пару двухходовых устройств. Однако они не перекрывают течение теплоносителя, а выполняют функцию регулировки интенсивности водного потока для достижения нужного температурного режима.

У трехходового клапана бывают внешне различные конфигурации и разные типы приводов, но задача одна: смешать два потока воды разной температуры в один поток с установленным температурным уровнем. Жидкость при этом будет перемещаться от одного патрубка к другому, пока температура не дойдёт до необходимой величины. После этого привод будет поэтапно впускать теплоноситель из третьего патрубка для поддержания температуры требуемого температурного уровня. Поэтому и называют его «трёхходовой клапан», так как все действия происходят в три шага.

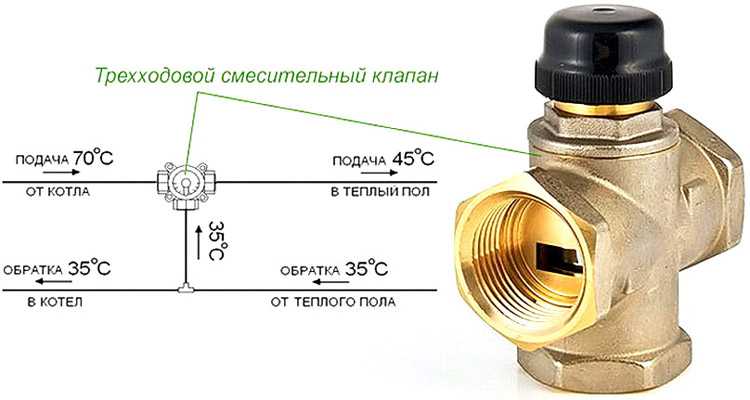

Главное назначение трехходового смесительного клапана для котла — стабильное поддержание в помещении комфортного теплового баланса. При этом такая задача решается не путём уменьшения температуры теплоносителя, а путём изменения количества жидкости. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно. Несмотря на то, что устройство выполняет такую сложную задачу, по своей конструкции оно достаточно простое.

Технология установки клапана

Как правило, установка трехходового клапана осуществляется методом резьбового соединения. Герметичность резьбы достигается применением уплотнителя, в качестве которого может выступать ФУМ-лента, нить Тангит Унилок или обычная льняная нить совместно с изоляционными составами.

При монтаже следует соблюдать следующие правила:

1. клапан должен быть установлен только в полном соответствии с направлением движения теплоносителя, указанного стрелками на корпусе оборудования или буквами (А и В – вход, АВ – выход);

Правильный способ монтажа клапана

2. до и после оборудования рекомендуется установить манометры для контроля за давлением в системе;
3. для защиты клапана от воздействия примесей, содержащихся в центральных магистралях, устанавливается фильтр;
4. до и после клапана должны находиться прямые участки трубопровода, размер которых устанавливается производителем устройства и указывается в технической документации;
5. перед клапаном необходимо установить любое устройство, дросселирующее избыточное давление в системе;
6. оборудование не должно находиться под нагрузкой.

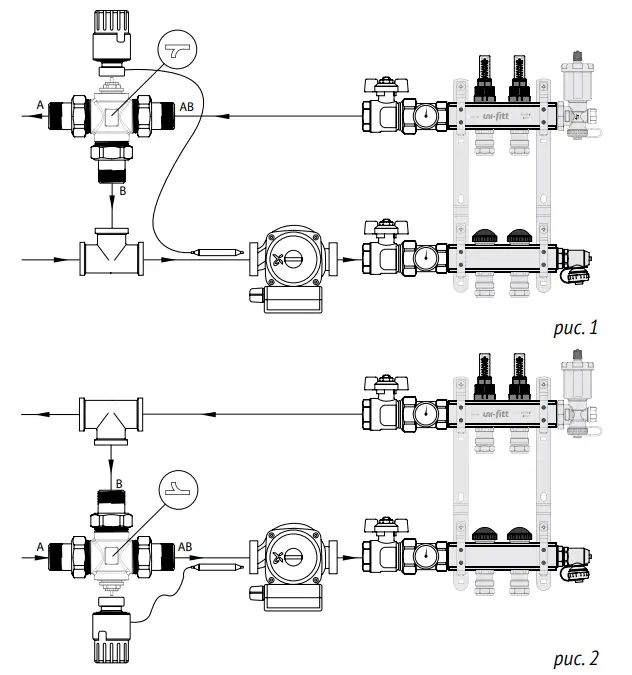

Схема установка клапана и дополнительного оборудования

Где и как правильно установить клапан, смотрите на видео.

Выполнить подбор и монтаж трехходового клапана можно самостоятельно. Однако при несоблюдении правил установки, рекомендуемых производителем оборудования, гарантия с клапана снимается.

Как работает трехходовой клапан в системе отопления

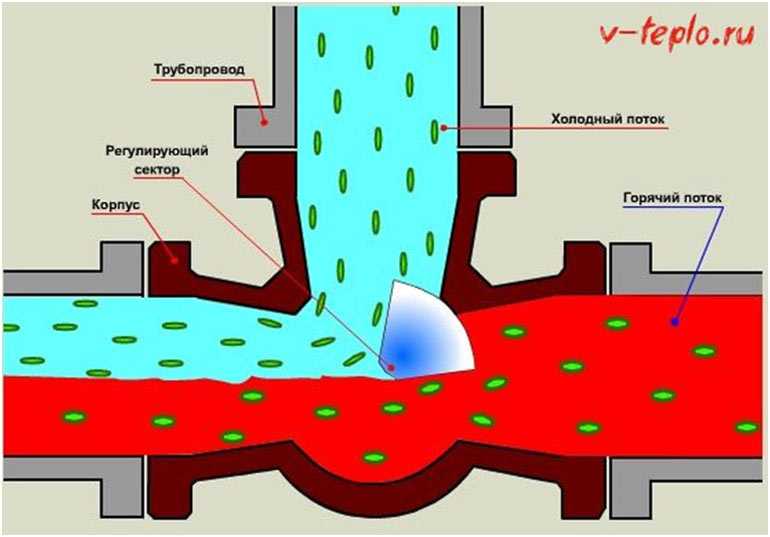

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
2. С постоянным гидравлическим режимом.
3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

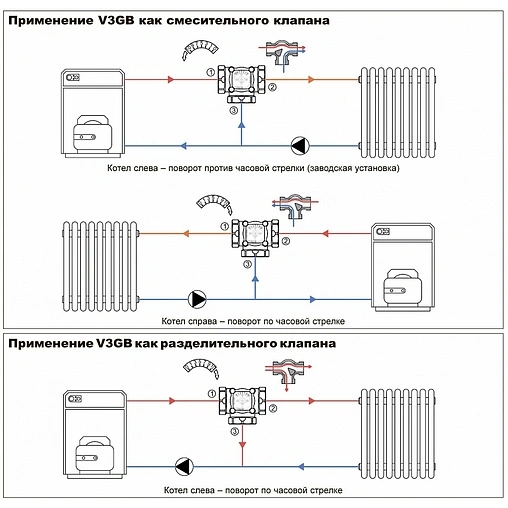

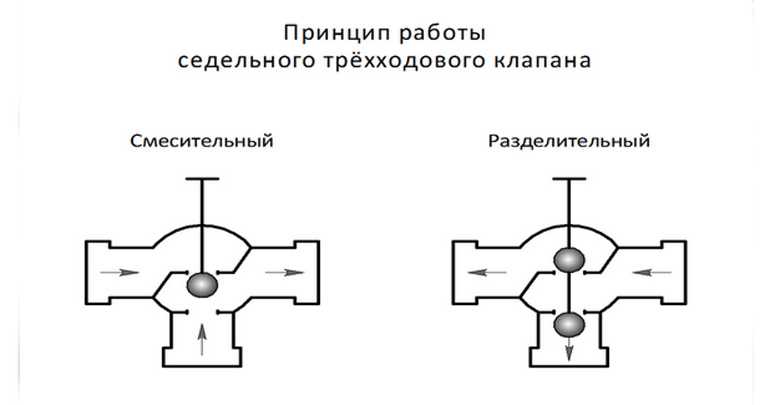

Виды трехходовых клапанов по принципу работы

• По принципу действия этот вид делится на два подвида:
• Смесительные.
• Разделительные.

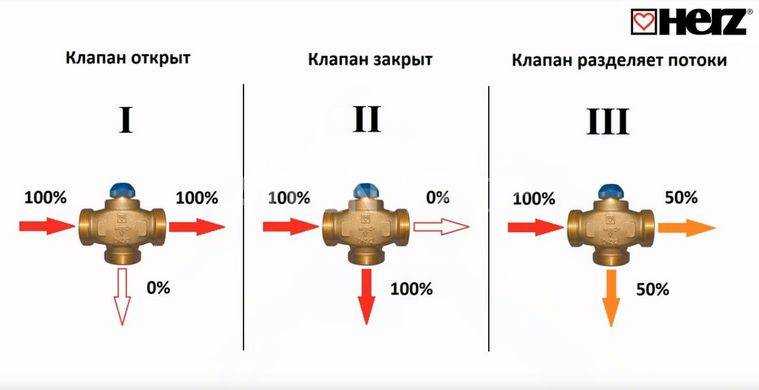

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

1. Современный трехходовой кран делится на два типа по способу управления:
2. Ручной.
3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Виды

По принципу действия трехходовые клапаны подразделяются на:

• Разделительные.
• Смесительные (см. на фото).

Смесительные — смешивают две среды в определенной пропорции (например, горячую и холодную воду). Имеют два патрубка для подвода сред и один патрубок — для выхода. Применение в быту — для регулирования температуры среды в системах теплого пола

Для пола очень важно не допустить попадания слишком горячего теплоносителя в трубы и перегрев пола. Обычно трехходовой вариант устанавливается в коллекторном узле, получает информацию от нескольких датчиков, работает в автоматическом режиме от электропривода

Разделительные (или распределительные) — имеют один вход среды и два выхода. Регулирующий элемент обычно не перекрывает ток теплоносителя, как двухходовой вентиль, а полностью или частично перераспределяет его между двумя выводами.

В быту это обычно термовентили на радиаторах и клапаны с электроприводом в обвязке котла отопления, в теплообменниках в системах вентиляции и кондиционирования. В любой системе с нагревательным прибором в обязательном порядке устанавливается байпас и трехходовой вентиль (при применении газовых котлов эти составляющие вмонтированы в котел).

При поступлении слишком горячей воды терморегулятор срабатывает от электропривода, часть воды подается на байпас — мимо радиатора. При установке за котлом часть воды подается на байпас и через обратку поступает в котел, терморегулятор при поступлении из обратки горячей воды отключает котел или снижает температуру нагрева.

По способу приведения в действие трехходовые клапаны подразделяются на:

• Ручные.
• Автоматические.

Трехходовые автоматические в свою очередь подразделяются на:

• Термостатические — срабатывают от повышения давления при увеличении температуры. Это самый простой и недорогой тип термовентилей, его чаще используют для радиаторов.
• С термоголовкой — на клапане имеется датчик температуры.

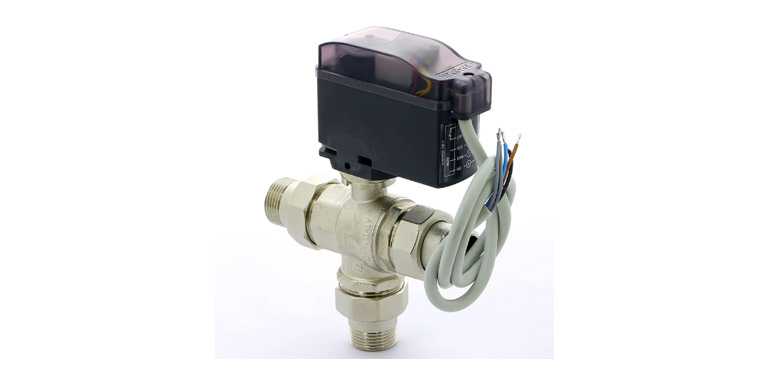

• С электрическим приводом (поворот производится при помощи электродвигателя).

Привод может быть выполнен на основе соленоида (магнита) или электродвигателя:

• С механической передачей (сервоприводом).
• С пневматическим или гидроприводом (применяются на производстве в системах с большими давлениями).

Маркировка клапанов

На трехходовом клапане можно увидеть цифры и буквы. Сначала пишется название фирмы. Затем — серия и номер модели (в примере VTA 321). Затем условный диаметр в мм, например, DN 20. Затем температурный режим, например 20-43С — режим от 20 до 43 °С. Затем пропускная способность в кубах — KVS 1,6 — 1,6 м³/час. Для примера: полностью маркировка клапана с электроприводом фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-43C, kvs 1,6

Типоразмеры ходовых вентилей (и с электроприводом, и без): ½», ¾», 1″, 1¼» и так далее.

Срок службы

Срок службы запорной арматуры во многом зависит от режима работы (частоты срабатываний) и качества терморегулятора. В любом случае можно рассчитывать лет на пять, но при редком срабатывании трехходовой вентиль может проработать и больше. В первую очередь выходят из строя терморегулятор или электропривод, сам клапан может прослужить 10 лет и больше.

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

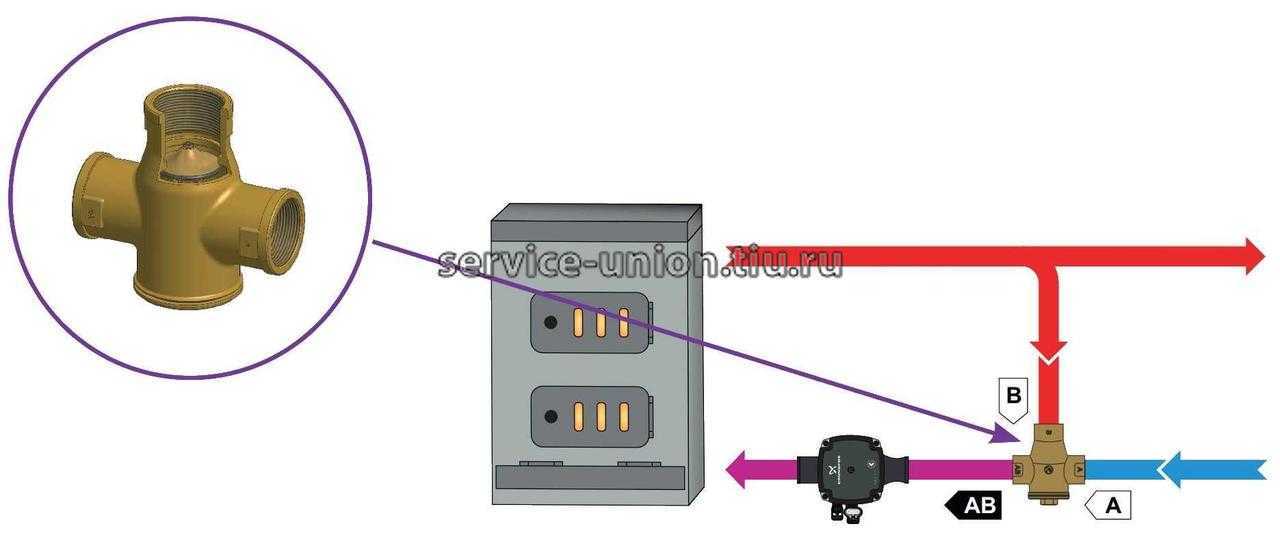

На всех вводах-выводах трехходового клапана выбиты буквы:

1. А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
2. С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
3. АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

• Два разводных гаечных ключа.
• Накидные гайки-американки, укомплектованные прокладками.
• Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления. При установке привод не должен находиться над клапаном

При установке привод не должен находиться над клапаном.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Определение и назначение kvs трехходового клапана

Основное назначение kvs трехходового клапана заключается в регулировании потока воды в системе отопления, вентиляции или кондиционирования. Трехходовой клапан применяется для смешения или разделения потоков, чтобы обеспечить оптимальные температуры в различных частях системы.

Коэффициент проходимости kvs является одной из важных характеристик трехходового клапана. Он определяет эффективность работы клапана и его способность обеспечить нужный поток в самых разных условиях.

При выборе трехходового клапана с определенным значением kvs важно учитывать требуемый поток и давление в системе. Неправильный выбор kvs может привести к недостаточному или избыточному потоку в системе, что негативно отразится на ее работе

Использование трехходовых клапанов с правильным kvs позволяет регулировать температуру в системе, поддерживать комфортные условия и улучшать энергоэффективность работы систем отопления, вентиляции или кондиционирования.

Описание конструкции kvs трехходового клапана

Корпус – это внешняя оболочка клапана, которая защищает внутренние детали и обеспечивает герметичность. Внутри корпуса находится шар, который может вращаться вокруг своей оси.

Шар имеет специальные отверстия, называемые потоковыми путями. Они позволяют рабочей среде проникать внутрь клапана и выходить из него. Плунжер расположен внутри шара и может перемещаться вдоль потоковых путей.

Вал соединяет плунжер и привод, позволяя приводить в действие плунжер при вращении вала. Привод может быть механическим или электрическим в зависимости от типа трехходового клапана.

Принцип работы трехходового клапана состоит в том, что при повороте вала рабочая среда входит внутрь клапана через один потоковой путь и выходит через другой. Плунжер регулирует открытие и закрытие потоковых путей, контролируя тем самым объем рабочей среды, проходящей через клапан. Это позволяет регулировать поток и давление рабочей среды в системе.

Компонент	Описание
Корпус	Защищает внутренние детали клапана и обеспечивает герметичность
Шар	Вращается, имеет потоковые пути и позволяет регулировать поток рабочей среды
Плунжер	Перемещается вдоль потоковых путей и регулирует открытие и закрытие клапана
Вал	Соединяет плунжер и привод, обеспечивает передачу движения
Привод	Механический или электрический механизм, приводящий в действие плунжер

Таким образом, kvs трехходового клапана представляет собой гибкую арматуру, способную регулировать поток и давление рабочей среды в системе. Он широко используется в различных отраслях, включая отопление, вентиляцию и кондиционирование воздуха, а также в промышленности и химическом производстве.

Основные функции kvs трехходового клапана

Трехходовой клапан, управляемый посредством kvs (коэффициента прохождения), применяется в системах отопления, вентиляции и кондиционирования воздуха для регулирования потока теплоносителя, воздуха или другого рабочего вещества. Его основные функции включают:

1. Регулирование теплопотока: Клапан с трехходовой конструкцией и изменяемым коэффициентом прохождения (kvs) позволяет точно регулировать поток теплоносителя в системе отопления. Посредством изменения kvs можно контролировать тепловую мощность клапана и поддерживать требуемую температуру в помещении.
2. Смешение рабочих веществ: Трехходовой клапан может осуществлять смешение двух рабочих веществ с различными параметрами (например, горячего и холодного воздуха) для достижения желаемой температуры или состава смеси.
3. Переключение между потоками: Клапан может переключать потоки рабочих веществ между различными маршрутами или системами. Например, в системе кондиционирования воздуха, трехходовой клапан может переключать поток между обогревателем и охладителем в зависимости от требуемых параметров комфортной среды.
4. Регулирование давления: Клапан с трехходовой конструкцией может также использоваться для регулирования давления в системе. Посредством изменения квадратичного коэффициента прохождения (kvs²) можно достичь требуемого давления в системе и обеспечить оптимальную работу оборудования.
5. Байпасс (обходной путь): В некоторых случаях трехходовой клапан может быть использован для создания обходного пути или замыкания потока рабочего вещества. При этом клапан перекрывает один из маршрутов и открывает альтернативный путь для потока.

В целом, kvs трехходовой клапан является важным компонентом систем отопления, вентиляции и кондиционирования воздуха, позволяющим контролировать потоки и параметры рабочих веществ для обеспечения оптимальной работы системы и комфортных условий в помещении.

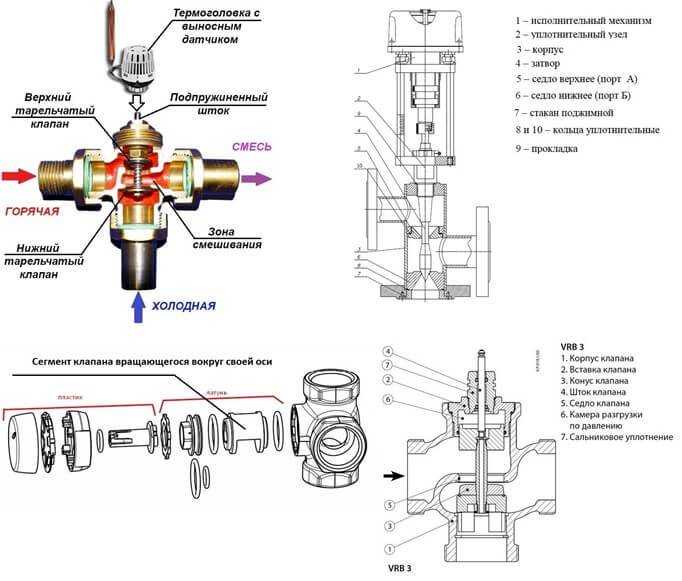

Конструкция крана

Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок.

кран в разрезе

Все устройство собирается в металлическом корпусе (поз.1). На предлагаемом примере корпус клапана изготовлен из латуни, что считается «золотой серединкой» по части качества. Бронзовые обычно надежнее, но цена у них может «кусаться». Чугунные тяжеловаты и не всегда точны в работе. , но доступная цена делает их вполне привлекательными.

А вот от силуминовых изделий нужно отказываться наотрез, даже не вникая в подробности. Это крайне ненадежный сплав, способный подвести в любой момент – корпус может треснуть или даже развалиться, что, естественно, будет сопровождаться серьёзнейшей аварией с протечкой воды. Кс лову, никто из ведущих производителей до силумина не «опускается», то есть, скорее всего, изделие – «левое», безо всякой гарантии качества.

Корпус имеет три входа (поз. 2 – один из них, левый), каждый из которых оснащен тем или иным участком (приспособлением) для врезки в систему. В демонстрируемом примере – это резьбовой патрубок, что позволяет переменить соединение с муфтой (поз. 3), снабжённой накидной гайкой-«американкой» (поз. 4). В сочетании с уплотнительной прокладкой (поз. 5) этот узел дает очень надежное соединение, а сам прибор – легко как устанавливать, так и демонтировать. Пожалуй, наиболее удобный вариант. На клапанах с диаметров входов более 1 дюйма могут встречаться фланцевые соединения. Наконец, есть изделия, предназначенные для врезки в контур труб посредством сварки.

Внутри корпус разделён на три камеры, перегородки между которыми имеют проходы четкой геометрической формы – так называемые седла. Одно седло – на перегородке между камерой на входе А и камерой смешения на выходе АВ (поз. 6), второе, соответственно, между камерой В и тоже выходом АВ (поз. 7). Именно эти седла необходимы для клапанного аппарата устройства.

А сам этот аппарат в данном случае состоит из подпружиненного штока, на котором размещены два тарельчатых клапана (поз. 8 и 9), каждый из которых «работает» со своим седлом. Полностью закрывая или приоткрывая поток жидкости со стороны своего входа. Расположение клапанов на штоке строго выверено, поэтому принцип работы устройства, при котором открытие одного входа сопровождается пропорциональным перекрытием второго, полностью соблюдён.

Смешение потоков происходит в отдельной камере, о которой уже упоминалось (поз. 12), и далее жидкость с требуемой температурой транспортируется в нужный участок системы отопления или водоснабжения.

Сверху на приборе хорошо заметен выход подпружиненного штока (поз. 10), разместившегося в крайнем верхнем положении. Именно на него, на шток, будет оказываться регулирующее воздействие от управляющего устройства, для закрепления которого на трехходовом клапане предусмотрена или, как в данном примере, резьба (поз. 11), или какое-то оригинальное замковое соединение.

Управляющее воздействие — это в данном случае всего лишь поступательное перемещение штока вверх-вниз в довольно-таки небольшом диапазоне. Но даже столь ограниченного движения бывает достаточно для очень точного регулирования температуры перекачиваемой воды на выходе.

Изделие включает в себя несколько частей:

1. Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
2. Затвор с разными по форме проходными каналами.
3. Три патрубка (отверстия):
   • выходное;
   • с подводом горячей воды;
   • с подводом холодной воды.

Тройник обладает и дополнительными характеристиками:

1. Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
2. Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
3. Механика (посадка) в затворе (натяжная либо сальниковая).
4. Метод управления (ручной, привод или электроника).
5. Форма клапана-заглушки (S, T, L).
6. Укомплектованность дополнительными датчиками или устройствами.

Схема включения трехходового клапана в систему отопления

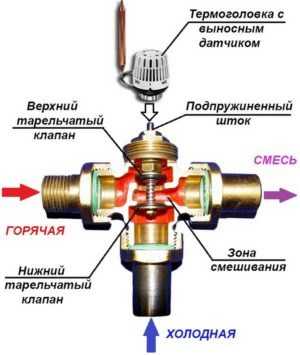

Устройство трёхходового клапана

Любой клапан имеет три отверстия: два входящих и одно выходящее. Внутри располагается специальный привод, регулирующий поступающие потоки.

Устройство и принцип работы трёхходового клапана

Проходы между тремя камерами, которые устроены способом литья внутри латунного корпуса с тройным патрубком, заграждаются клапанами тарельчатыми. Последние устроены на одной плоскости – штоке , который выходит из корпуса с четвёртой стороны.

Трёхходовой смесительный клапан для котла функционирует так, что при нажатии на шток откроется путь для одного потока и равномерно для другого закроется. По окончании всего в смесительной камере клапана получится вода требуемого нагрева. Через третью трубу вода удаляется из латунного корпуса.

С помощью термоголовки с выносным температурным датчиком происходит степень нажатия на шток и управление.

В разделительном клапане всё происходит таким же образом, только вот при нажатии на шток поток разветвляется на два, а в элементе переключения электропривод изменяет путь движения.

Корректировка трёхходового клапана термостатической головкой с регулятором является довольно распространённым способом, так как она вполне точная и лёгкая и, ко всему, не задействует электричества.

диаметр присоединительного отверстия, который может варьироваться от 2 до 4 см если нестандартный трубопровод, необходимо искать специальные предложения от продавца или делать заказ непосредственно производителю ;.

Теплые полы в доме

В последнее время водяные теплые полы стали применятся намного чаще для отопления помещений различной функциональной направленности. Они обладают достаточными преимуществами, чтобы позиционировать себя как оптимальный источник тепла в том случае, если для монтажа не присутствует ограничений.

Но для того, чтобы система была действительно эффективной и экономичной, потребуется тщательный расчет и использование соответствующих комплектующих, отвечающих за оптимальное распределение теплоносителя по контурам. Также приветствуется применение автоматических систем управления, которым можно задавать определенный режим в зависимости от погодных условий, а также от распорядка дня проживающих в доме.

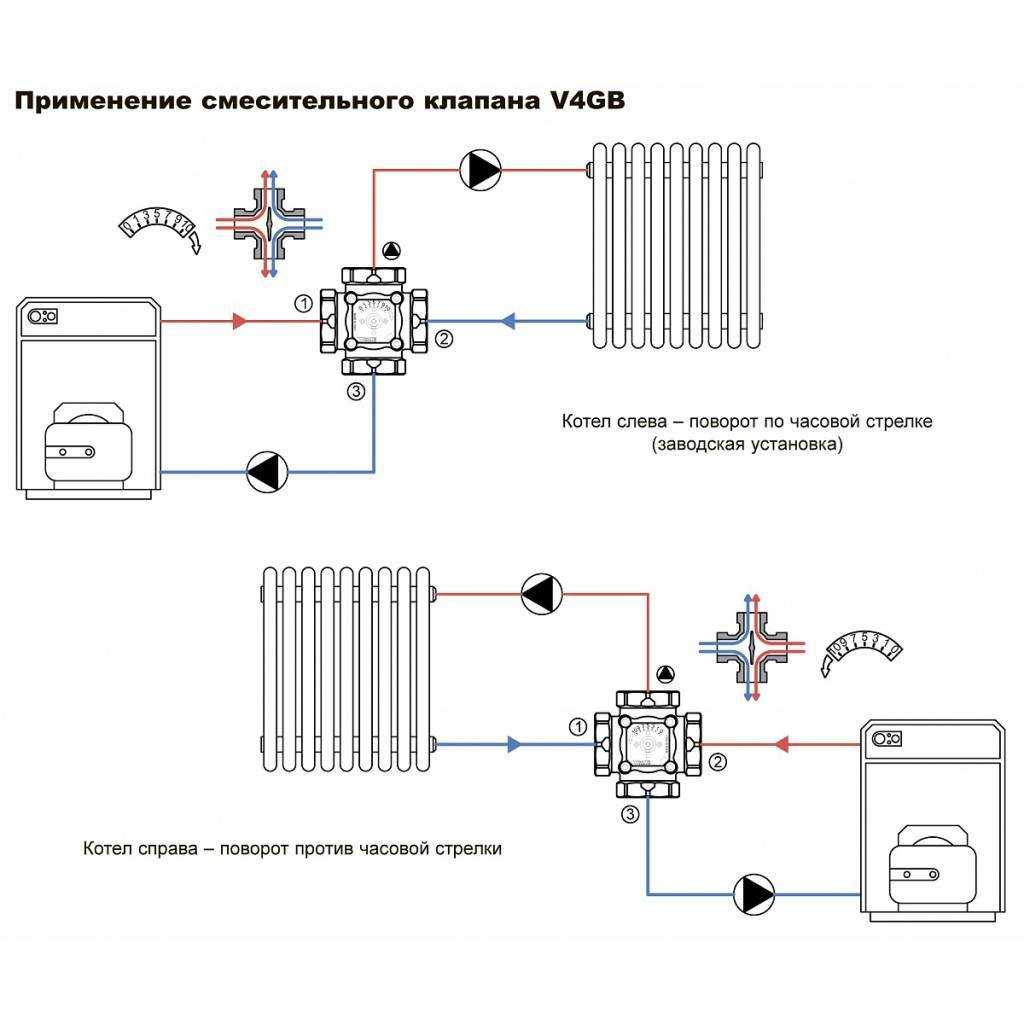

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
3. Для поддержания необходимой температуры воды в разных ветвях системы.
4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Подробная схема установки клапана в контур ТТ-котла

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

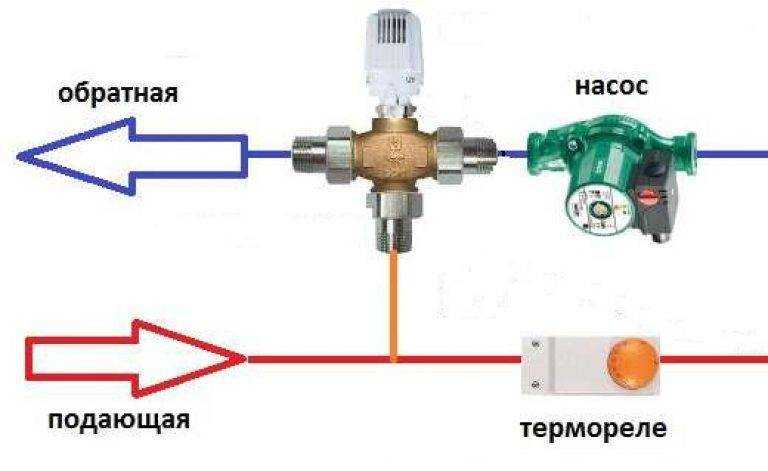

Смешивание воды трехходовым клапаном

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления

Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Схема подключения буферной емкости к СО

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Схема отопления коттеджа с теплым полом, радиаторами и бойлером

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Подключение термостата для загрузки бойлера

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Особенности конструкции и функции устройства

Главное функциональное назначение клапана – смешивание в определенной пропорции остывшей жидкости из обратного контура с горячей водой, идущей в контур из нагревательного котла. Трехходовой клапан также называют термостатическим, термосмесительным, либо узлом подмеса.

Устройство оборудовано тремя рабочими отверстиями:

• Вход для горячего носителя, поступающего от котла.
• Средний вход, куда поступает остывшая жидкость из обратного контура.
• Выход, откуда в контур идет смешанный поток воды, имеющий необходимую температуру.

В пространстве между входами предусмотрена термочувствительная заслонка, регулирующая интенсивность прямого и обратного потоков посредством сжимания или расширения под действием температуры.

Клапан работает в непрерывном режиме, обеспечивая постоянный цикл движения теплоносителя. Пошаговый принцип работы устройства можно представить следующим образом:

• Горячий теплоноситель от котла доходит до термосмесительного клапана.
• Устройство определяет уровень нагрева жидкости.
• Если температура носителя оказывается больше заранее установленного порога, узел подмеса открывает путь для поступления воды из обратного контура.
• Внутри устройства происходит смешивание двух потоков – нагретого и охлажденного.
• Когда температура смешанного потока жидкости достигает порогового значения, вход от обратного контура перекрывается.

Для эффективного и полноценного функционирования клапана в контурах теплого пола должен поддерживаться постоянный уровень давления. Для этой цели в схему включается циркуляционный насос.

Уровень шума

При выборе регулятора давления необходимо учитывать явления, связанные с шумом работающего регулятора. Возникновение шумов вызвано газодинамическими колебательными процессами у регулирующих органов и стенок регуляторов. При совпадении частоты колебаний амплитуда колебаний клапана может резко возрасти, что приведет к износу и разрушению клапана, а также к сильной вибрации регулятора.

Главной причиной повышенного шума является повышенная скорость среды в выбранном трубопроводе относительно рекомендуемой. Фактическая скорость среды может быть рассчитана по формуле:

• w – скорость потока среды, м/c;
• Q – рабочий объемный расход среды м3/ч;
• d – диаметр трубопровода, м.

Ниже приведены рекомендуемые скорости сред для снижения риска появления критического уровня шума:

Одним из способов снижения уровня шума в системах, помимо использования клапанов специальной конструкции, является применение гибких вставок (виброкомпенсаторов) на участках до и после клапана.
