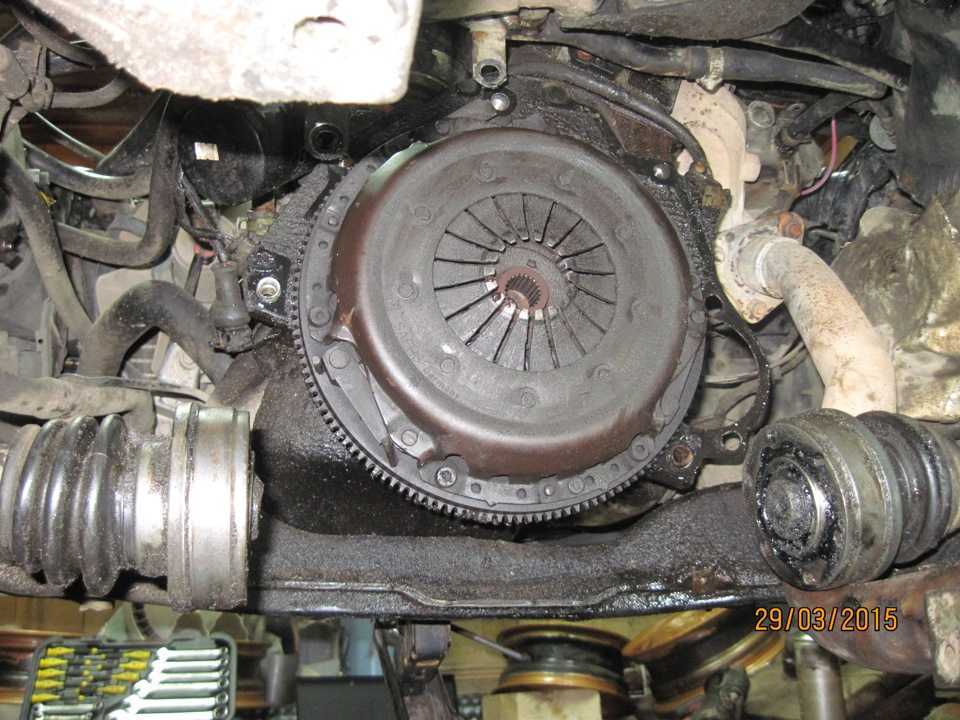

Снятие сцепления Audi 80

Снятие сцепления

Над педалью сцепления (3) видна резиновая манжета (1) главного цилиндра гидравлического привода сцепления и оба крепежных болта (2).

Из специальных инструментов для выполнения этой работы вам потребуется центрирующий дорн для ведомого диска. Этот дорн представляет собой не что иное как конец первичного вала коробки передач. За неимением лучшего можно центрировать диск сцепления и другим подходящим дорном (стальной штифт, деревянный палец и т. п.).

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять коробку передач.
  2. Ослабить болты с внутренним многоугольником 8 мм на нажимном диске. Если маховик вращается вместе с нажимным диском, попросите помощника вставить отвертку в зубчатое зацепление на внешнем крае и предотвратить вращение диска, уперев отвертку в наживленный болт крепления коробки передач.
  3. Снять нажимной диск и ведомый диск.
  4. Оценить износ нажимного диска: можно ли обнаружить на конце тарельчатой пружины следы износа глубже 0,3 мм? Не отогнуты ли концы лепестков тарельчатой пружины в сторону? Крепко ли держатся все заклепки? В порядке ли плоские пружины под кольцом прилегания? Нет ли на самом кольце трещин и бороздок? Кроме того, по направлению к середине кольцо не должно быть прогнуто больше, чем на 0,3 мм (приложите металлическую линейку). В противном случае замените нажимной диск.
  5. Оценить износ ведомого диска: достаточно ли еще материала покрытия или латунные заклепки выступают уже угрожающе далеко (по большей части, сначала со стороны нажимного диска)? Audi не указывает никакой точной степени износа, так что нужно полагаться на собственное чутье.
  6. Мы рекомендуем заменять диски сцепления при малейшем подозрении. Это наверняка избавит вас от повторного снятия сцепления в ближайшем будущем. Далее необходимо проконтролировать спиральные пружины диска. Если одна из них сломана: установить новый диск.
  7. Проверить маленький игольчатый подшипник сзади в середине коленчатого вала и выжимной подшипник на заедание.
  8. Смазать внутреннее зубчатое зацепление ведомого диска пастой MoS2 или консистентной смазкой V.A.G. D 000 100.
  9. Нанести тонким слоем термостойкую консистентную смазку на шпоночные пазы и маленький игольчатый подшипник.
  10. Установить диск сцепления (пружиной в сторону нажимного диска) и нажимной диск, при этом с помощью дорна центрировать диск сцепления по маховику (центральные отверстия обоих частей должны совпадать, для того чтобы они при последующей установке коробки передач легко могли быть надеты на вал коробки передач).
  11. В несколько заходов затянуть нажимной диск перекрестно до момента 25 Н•м.
  12. Установить коробку передач.

Подсказка: если вы устанавливаете новый диск сцепления, то обязательно удалите растворителем восковую защиту от ржавчины на поверхности трения. Иначе вас ожидает преждевременный износ сцепления.

Снятие выжимного подшипника

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять коробку передач.
  2. Снять выжимной подшипник.
  3. Если вы снова устанавливаете старый подшипник, учтите, что его можно только обтирать и нельзя мыть.
  4. Направляющая втулка, по которой подшипник движется в одну и в другую сторону, сделана из платмассы и ее нельзя смазывать.
  5. Для установки нужно просто задвинуть подшипник во втулку.

Видео про «Снятие сцепления» для Audi 80

Замена сцепления на ауди 80 б3

замена выжимного подшипника. снятие КПП на audi 80 b3

Ауди 80 диск сцепления .

Ремонт штока рабочего цилиндра сцепления Ауди 80

Шток рабочего цилиндра сцепления Ауди 80 – это важная деталь, отвечающая за передачу усилия на диск сцепления и снижение нагрузки на педаль сцепления. Она подвержена износу и может потребовать ремонта или замены.

Признаки неисправности штока рабочего цилиндра могут быть следующими:

  • Провал педали сцепления;
  • Слабое сцепление или полное отсутствие сцепления;
  • Шумы и стуки при нажатии на педаль сцепления.

Для ремонта или замены штока рабочего цилиндра сцепления Ауди 80 потребуется минимальный инструментарий и навыки автоэлектрика

Важно следовать инструкциям производителя и соблюдать правила техники безопасности

Процесс ремонта или замены штока рабочего цилиндра сцепления Ауди 80 можно разделить на следующие этапы:

  1. Снятие старого штока рабочего цилиндра:
  • Отсоединить шланги от штока рабочего цилиндра и сливного отверстия.
  • Отсоединить провод от электроклапана (если предусмотрено).
  • Отвернуть крепежные болты и снять шток рабочего цилиндра.

Установка нового штока рабочего цилиндра:

  • Закрепить новый шток рабочего цилиндра в межкапотном пространстве.
  • Подключить шланги к штоку рабочего цилиндра и сливному отверстию.
  • Подключить провод к электроклапану (если предусмотрено).
  • Затянуть крепежные болты.

Проверка работоспособности:

  • Осуществить проверку работы сцепления, нажимая на педаль сцепления.
  • Убедиться, что все системы функционируют без проблем.

Важно помнить, что ремонт или замена штока рабочего цилиндра должны выполняться специалистами или опытными автолюбителями. Неисправная установка может привести к поломке системы сцепления и негативно сказаться на безопасности дорожного движения

Разболтовка состоит из следующих параметров

Число отверстий в диске для ступичных болтов ( для фиксации самого колеса в сборе). Стандартное их обозначение – LZ, количество болтов на легковых автомобилях от 3 до 6 включительно. На Ауди 80 обычно 4-5. На всех дисках отверстия располагаются точно на определённом расстоянии, так же как и на правильно заданном диаметре, фирмой которая их изготовила. Этот параметр указывается как – PCD, (проще говоря — это диаметр расположения отверстий для монтажных болтов). К примеру можно взять размер обода с Audi 80 (b3, b4.) — 4х108, читается как 4 отверстия для болтов. Они располагаются по кругу, диаметром 108 мм.

Три Ауди 80 модели, которые выпускались с модифицированными кузовами:

  1. с 1978 по 1986 — с кузовом б2.
  2. с 1986 по 1991 — ауди 80 с кузовом б3.
  3. с 1991 по 1996 год — б4.

Модель /Кузов /Разболтовка /Ступичное отверстие/ Вылет /Резьба крепежа : 80 — (78-86)г./ B2 /4 х 100 /57,1 /ET 45/ B 12 х 1,50 80 — (86-91)г./ B3/ 4 х 108/ 57,1/ ET 37/ B 14 х 1,50 80 — (91-96)г. /B4 /4 х 108/ 57,1/ ET 37/ B 14 х 1,50

Как прокачать сцепление на Audi 80?

Для любителей Audi! И ремонт сделаем, и подскажем, ведь для этого и создан форум автовладельцев. Прочтите отзывы и выберете тот автомобиль, который нужен именно вам. Ведь вы не каждый день покупаете машину!

Доброе время суток. Подскажите как правильно нужно прокачать гидравлическое сцепление на Audi 80. Сцепление появляется после прокачки в самом низу. Но его только хватает на пару дней, потом опять все повторяется. Благодарю за ответ.

AutoMag   Сообщения: 5Зарегистрирован: 05 дек 2012, 23:01 Репутация: 0 Возьми одноразовый пластиковый шприц на кубиков.Набери в него тормозной жидкости.Приоткрути штуцер прокачки.Выжимаешь в систему жидкость.Прикручиваешь штуцер.

И повторяй процедуру пока все заработает (от 2-х до 4-х раз)

RivCay   Сообщения: 11Зарегистрирован: 06 дек 2012, 20:27 Репутация: 0

Вернуться в Клуб — форум Ауди

  • 0 1243
  • 0 331
  • 0 173
  • 4 635
  • 3 1919

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2

Неисправности сцепления

Даже если используется корзина сцепления нового образца, при частом неполном выключении текущих передач либо же при пробуксовке сцепления со временем наблюдается ранний износ, а соответственно выход из строя разных деталей коробки передач. С целью определения причины неисправности можно основываться на основных признаках:

  1. Когда отсутствует свободный ход педали – это указывает на то, что муфта не передает от двигателя крутящий момент.
  2. Если масло протекает в сухой отсек, то подобная ситуация говорит об износе манжеты, которая отвечает за уплотнение коленвала.
  3. Когда увеличен ход педали – это указывает на то, что не происходит полного выключения муфты.
  4. Также может быть выдавлена крыша подшипника, находящегося в ведомом вале. Такая ситуация требует монтажа новой крышки либо же регулировки прежней.

Регулировка свободного хода педали

Сначала следует установить линейку с упором в землю и прижать к педали. Дальше на неё нажимают до упора, после чего по разметке линейки устанавливается размер свободного хода. Так, на белорусском тракторе этот параметр должен находиться на уровне 4-4,5 см. При этом весь ход педали должен находиться в пределах 17,5 см. Процесс регулировки педали проводится посредством вращения тяги. В полностью выжатом состоянии рычаг педали требуется установить так, чтобы он упирался в пол. С этой целью следует постепенно выкручивать находящийся в кронштейне специальный упорный болт. Когда же подобным способом добиться нужного результата не получается, требуется ослабить болт кронштейна, после чего провернуть по часовой стрелке. Завершенной считается регулировка, если параметры будут полностью соответствовать корректным техническим условиям, указанным ранее.

Регулировка зазоров лапок сцепления

С целью начала регулировки требуется остановить силовую установку, а также поставить саму спецтехнику на тормоз. После этого проверяется и при наличии потребности проводится регулировка зазоров. В этом случае следует снять лючок муфты. Дальше нужно провернуть коленвал силовой установки, чтобы было видно отжимной рычаг. Теперь требуется щупом, чья толщина порядка 0,3 см, проверить зазор, присутствующий между подшипником и рычагом. Если присутствует потребность, проводится их регулировка. Для этого следует:

Снять контргайки с регулировочного винта. Отверткой сделать столько поворотом винта, чтобы щуп рычагом плотно прижимался к выжимному подшипнику. После этого следует установить контргайку на рулевой винт

Важно, чтобы во время этого процесса не изменялся зазор.. Аналогичную процедуру требуется провести также и с иными рычагами

С этой целью коленвал поворачивается примерно на 235 градусов, пока в лючке не появится другой выжимной рычаг

После завершения всех регулировок следует поставить на место снятый лючок от муфты

С этой целью коленвал поворачивается примерно на 235 градусов, пока в лючке не появится другой выжимной рычаг. После завершения всех регулировок следует поставить на место снятый лючок от муфты

Аналогичную процедуру требуется провести также и с иными рычагами. С этой целью коленвал поворачивается примерно на 235 градусов, пока в лючке не появится другой выжимной рычаг. После завершения всех регулировок следует поставить на место снятый лючок от муфты.

Порядок замены сцепления

Процесс сбора сцепления проводится при помощи специального агрегата. Для этого сначала сжимаются пружины диска, а также устанавливаются технологические болты, фиксирующие такое положение. Дальше монтируется технологический вал, позволяющий осуществить установку шлицевых ступиц.

В общем процесс регулировки сцепления на тракторе МТЗ-82 довольно прост. Его сможет осуществить даже человек, плохо разбирающийся в технике

Для этого важно четко следовать инструкциям и не пытаться самостоятельно внести коррективы в последовательность работ

Быстрая замена сцепления на ВАЗ 2115

Когда нужно проводить замену сцепления на отечественных автомобилях? Это нужно делать тогда, когда сцепление начинается пробуксовывать во время нажатия педали и после появления посторонних звуков или скрипов. Для замены сцепления на автомобиля нужна будет оправка центровки. Нужно менять сразу же два диска: ведомый и нажимной, а также нужно сразу заменить выжимной подшипник. Для проведения этих работ нужно обязательно снять коробку переключения передач. Не нужно забывать и о метках, положение корзины нужно будет обязательно пометить в маховике. Берем гаечный ключ на 8 и откручиваем 6 крепежных болтов корзины к маховику.

Маховик скорее всего будет проворачиваться на ВАЗ 2115, 2114, 2113, поэтому его нужно будет держать монтажкой. Болты полностью удалены, осталось только снять корзину и ведомый диск.

Нужно посмотреть на выступ муфты выжимного подшипника, там есть небольшая пружина, которую нужно убрать, сделать это нужно с помощью обычной отвертки. Теперь есть хорошая возможность вытащить выжимной подшипник вместе с муфтой, нужно снять конструкцию и пружину. Состояние вилки выключения сцепления нужно внимательно осмотреть и заодно осмотреть состояние прилегающей втулки. Если они изношены, тогда все детали нужно заменить на новые.

Не нужно забывать о том, что вилка располагается внутри резинового чехла, который выполняет защитную функцию. При замене сцепления ВАЗ 2115, 2114, 2113 из отверстия картера нужно аккуратно достать пластмассовую втулку вилки, ось рычага перемещаем и перемещаем нижний конец со своего места, таким образом вилку выключения сцепления можно с легкость вытащить.

Все детали нужно тщательно промыть в специальной посуде с керосином, после мойки нужно осмотреть их состояние. Нельзя устанавливать на место поврежденные детали, потому что через некоторое время они окончательно выйдут из стороя и таким образом могут сломаться другие детали конструкции, а это повлечет за собой дорогостоящий ремонт многих деталей сцепления. Старую смазку аккуратно удаляем, вал коробки передач нужно зачистить и промыть, заодно это можно сделать со втулкой подшипника. Нужно купить специальную смазку под названием ШРУС-4 и нанести ее тонким слоем.

Теперь все нужно собрать обратно: на картере фиксируем пружину сцепления, запрессовываем выжимной подшипник и вилку, все нужно делать в обратном порядке к снятию. На поверхность нужно нанести новую смазку. В торец коленчатого вала нужно вставить центрирующую оправку. Сверху оправки нужно вставить ведомый диск сцепления ВАЗ 2115, 2114, 2113 .

Диск нужно устанавливать так, чтобы та сторона, на которой ступица больше всех выпирает, направлялась в сторону коробки переключения передач

После этого на родное место нужно установить корзину, на данном этапе роботе нужно обратить внимание на метки, которые должны совпадать с метками на маховике. Теперь берем гаечный ключ на 8 и затягиваем 6 болтов крепления и работу эту нужно делать равномерно, момент затяжки — от 2 до 3 кгс/м

Опору нужно убирать и на место установить коробку переключения передач

Опору нужно убирать и на место установить коробку переключения передач

Когда сборка полностью завершена, нужно проверить работоспособность сцепления

Опору нужно убирать и на место установить коробку переключения передач. Когда сборка полностью завершена, нужно проверить работоспособность сцепления.

Проверка гидравлического привода сцепления Ауди 80

Проверка гидравлического привода сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ
Если сцепление разделяется правильно, то гидравлический привод сцепления в любом случае тоже в порядке. Если сцепление разделяется плохо или педаль проваливается без сопротивления, то понятно, что в гидравлический привод попал воздух. Простое удаление воздуха в этом случае не поможет – следует найти и отремонтировать негерметичное место. После этого можно заняться удалением воздуха. Другие причины, по которым сцепление не разделяется правильно, указаны в перечне неисправностей в конце главы. Кто хочет на всякий случай провести проверку гидравлического привода сцепления, должен искать подтеки тормозной жидкости на главном цилиндре (вверху у педали сцепления) и в рабочем цилиндре (возле коробки передач). Влажные от масла цилиндры сцепления являются негерметичными и должны быть заменены. Но без основательной очистки области вокруг рабочего цилиндра происхождение масляного пятна на нем можно будет определить с большим трудом.
Подсказка: в гидравлическую систему сцепления жидкость хотя и поступает также из бачка с тормозной жидкостью, однако при протечке в гидравлическом приводе сцепления тормозной системе опасность не угрожает. Заборный патрубок гидравлического привода сцепления расположен в бачке относительно высоко, так что всегда остается достаточное количество жидкости для работы тормозов.

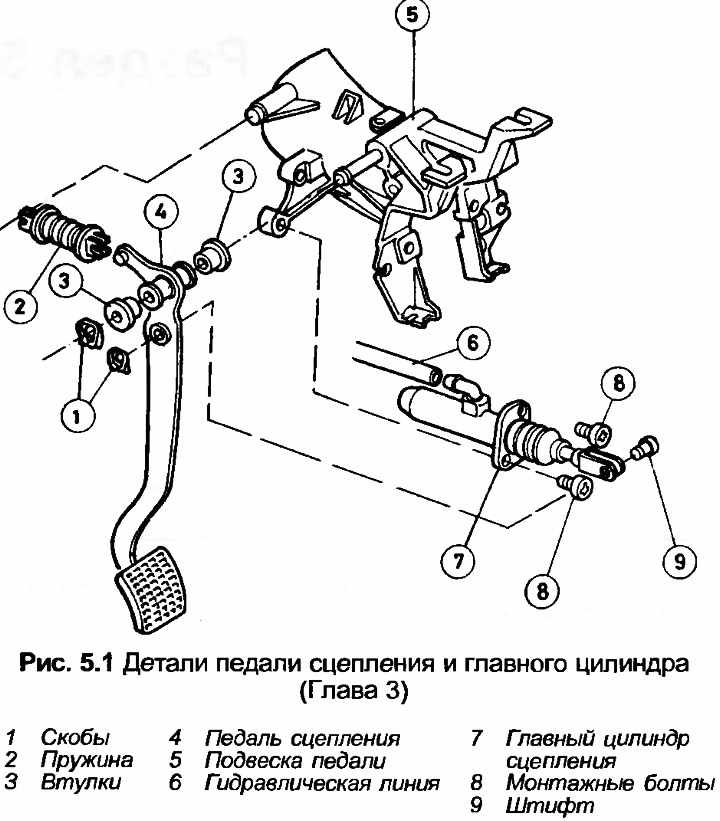

Снятие главного цилиндра сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Отобрать возможно большее количество жидкости из бачка с тормозной жидкостью (например, старым шприцем). Открутить полочку слева под приборной панелью (см. Салон) Подложить под главный цилиндр старую тряпку, снять подводящий шланг и дать остаткам жидкости стечь в тряпку. В моторном отсеке слева от усилителя тормозов открутить напорную гидролинию к рабочему цилиндру. Открутить два болта (с внутренним шестигранником) крепления главного цилиндра. Поддеть стопорную шайбу шарнирного пальца (соединение педаль/главный цилиндр), выдавить палец. Теперь можно снять цилиндр. При установке нового цилиндра следует отрегулировать шток, который давит на поршень главного цилиндра, таким образом, чтобы педаль сцепления располагалась примерно на 10 мм над педалью тормоза

Обязательно обратить внимание: возвратная пружина должна правильно возвращать педаль. При этом педаль в исходном положении (покоя) не должна упираться в кронштейн педального блока. Для регулировки ослабить контргайку на толкающей штанге и провернуть штангу влево или вправо вокруг ее собственной оси

Потом снова затянуть контргайку. Убрать воздух из гидравлического привода сцепления (прокачать)

Для регулировки ослабить контргайку на толкающей штанге и провернуть штангу влево или вправо вокруг ее собственной оси. Потом снова затянуть контргайку. Убрать воздух из гидравлического привода сцепления (прокачать).

Подсказка: педаль сцепления в Audi 80 снабжена пружиной, расположенной выше мертвой точки. Она помогает при нажатии на педаль, однако после отпускания педали выжимает ее снова в исходное положение. Если педаль не возвращается, это означает, что в гидропривод попал воздух или же подшипники педали либо пружина заедают.

Снятие рабочего цилиндра сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Приподнять и закрепить левую переднюю сторону автомобиля

Открутить напорный шланг гидравлического привода рабочего цилиндра – осторожно, вытекает тормозная жидкость, которую необходимо собрать. Ослабить крепежный болт на цилиндре, вытянуть рабочий цилиндр из картера коробки передач по направлению назад. При необходимости использовать аэрозоль для удаления ржавчины и монтировку

Слегка смазать новый цилиндр по неокрашенным стенкам корпуса, на приводной толкатель нанести пасту MoS2. Вставить рабочий цилиндр в картер коробки передач и вдавить настолько, чтобы можно было ввинтить крепежный болт в резьбу на корпусе коробки передач (25 Н•м). Прокачать гидравлический привод сцепления

При необходимости использовать аэрозоль для удаления ржавчины и монтировку. Слегка смазать новый цилиндр по неокрашенным стенкам корпуса, на приводной толкатель нанести пасту MoS2. Вставить рабочий цилиндр в картер коробки передач и вдавить настолько, чтобы можно было ввинтить крепежный болт в резьбу на корпусе коробки передач (25 Н•м). Прокачать гидравлический привод сцепления.

Прокачка гидравлического привода сцепления

Если у вас в распоряжении не имеется применяемого обычно для этой цели в мастерской устройства, можете прокачать сцепление тем же методом, что и тормозную систему (глава «Тормозная система») или, почти без потерь, следующим способом:

Материалы и инструменты

Мы уже работали вместе с вами над восстановлением АКБ , разбирались в вопросах раскоксовки двигателя и даже чинили моторчик стеклоомывателя. И неужели вы думаете, что после всего этого не справитесь с прокачкой сцепления?! Все получится. Будьте уверены.

Подобные операции можно проводить на любых машинах, вне зависимости от их цены и производителя. Но чаще на самостоятельную прокачку решаются владельцы отечественных и недорогих импортных авто, таких как:

  • УАЗ Патриот;
  • ВАЗ 2106;
  • Шевроле Лачетти;
  • Шевроле Нива;
  • Газель;
  • КАМАЗ;
  • Део Нексия;
  • Рено Логан;
  • Ауди 80;
  • Шкода Октавия;
  • Рено Дастер и пр.

Страшного в прокачке нет совершенно ничего. Вы все сможете сделать правильно, если будете следовать инструкциям, а также опираться на руководство по эксплуатации вашего конкретного автомобиля.

Первым делом вам понадобится подготовить определенный набор инструментов и нужных материалов. Да, все можно выполнить в абсолютно полевых условиях, но лучше выбрать для прокачки гараж.

Покупать необходимое для прокачки придется по мелочам. Процедура не обходится дорого для любой машины, вне зависимости от ее рыночной стоимости. Но некоторые покупки сделать все же придется, если нужного не окажется у вас в гараже.

Приступаем к подготовительному этапу. Из инструментов и материалов используются:

  • новая гидравлическая (тормозная) жидкость;
  • пустая емкость, куда будет сливаться гидравлика;
  • стандартный автомобильный набор инструментов ;
  • шланг (лучше из резины с диаметром, который подойдет под штуцер);
  • газовый упор или его аналог;
  • пара рук;
  • пара ног;
  • чистая ветошь;
  • немного свободного времени;
  • хорошее настроение.

Газовый упор или же его заменитель нужен только с одной целью. С его помощью вы будете фиксировать сцепление в нужном положении. Но если вы все же решили пригласить друга, который поможет в прокачке, тогда этот инструмент уже не понадобится. Хотя тогда прокачка не будет считаться самостоятельной.

Если же все хорошо, можете отталкиваться от инструкции и видео рекомендаций, самостоятельно прокачивая сцепление. Делается это следующим образом:

  • Бак главного цилиндра тщательно очищается, чтобы при заливке жидкости туда не попала грязь;
  • Тормозная жидкость (ТЖ) заливается так, чтобы до верхнего края бака еще осталось около 2 см пустого пространства;
  • На верхней части ПГУ (пневмогидроусилитель) находится перепускной клапан. С его снимается резиновый колпак и надевается подходящий шланг, который вы заранее подготовили;
  • В пустую тару наливается 200 мл ТЖ и опускается второй конец резинового шланга;
  • Перепускной клапан нужно провернуть на 1 оборот и выжать педальку сцепления в пол (инструмент или помощник это делает). Выжимается педаль постепенно. Параллельно смотрите, чтобы шланг был опущен в ТЖ;
  • Если в системе есть лишний воздух, вы увидите это по выделяющимся пузырькам в емкости с жидкостью;
  • Выжимая педаль, смотрите за уровнем ТЖ в бачке. Если он опустился примерно до 3-4 см относительно верхней границы бака, потребуется долить;
  • Когда ваша педаль выжата до упора, зафиксируйте ее в таком положении. Параллельно затягивается перепускной клапан;
  • Отпускайте педальку и снова открывайте клапан на 1 оборот. Опять вжимается в пол педаль;
  • Аналогичные операции повторяйте 3-4 раза, пока воздух в полной мере не выйдет из гидравлической системы;
  • Завершается процедура тщательным затягиванием клапана, снятием шланга и возвратом колпака на место.

Когда все закончится, проверьте еще раз текущий уровень ТЖ в бачке. Если он низкий, обязательно долейте тормозухи. Она должна находиться в 1,5-2 см от верхней границы бака.

Что ж, если проблема была только в наличии внутри системы воздуха, а вы сумели как следует прокачать сцепление, то все начнет работать, как и раньше.

Всем спасибо! Подписывайтесь, задавайте вопросы, комментируйте и оставайтесь с нами!

53,80

Принцип действия и конструкция

Нажимая на педаль, происходит воздействие на главный цилиндр, где создается давление, в результате чего гидравлическая жидкость через шланг и нагнетательный клапан попадает в рабочий цилиндр и посредством штока приводит в действие толкатель, который, выжимая вилку, способствует включению или выключению выбранной передачи.

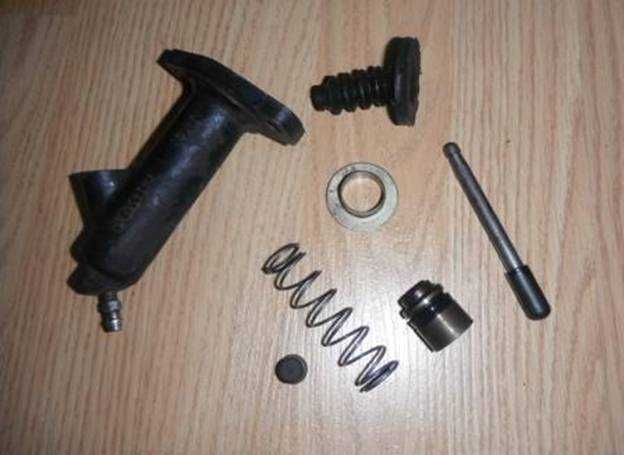

Конструкция рабочего цилиндра, показанная на фото не такая и сложная, как может показаться на первый взгляд. Он состоит из таких основных деталей:

  • соответственно сам корпус, который может быть пластиковым или железным;
  • находящийся на нем клапан выпуска воздуха, который используется при прокачке;
  • возвратная пружина;
  • рабочий шток (поршень);
  • толкатель, воздействующий на вилку;
  • стопорное кольцо;
  • резиновые части: уплотнительные кольца и манжет.

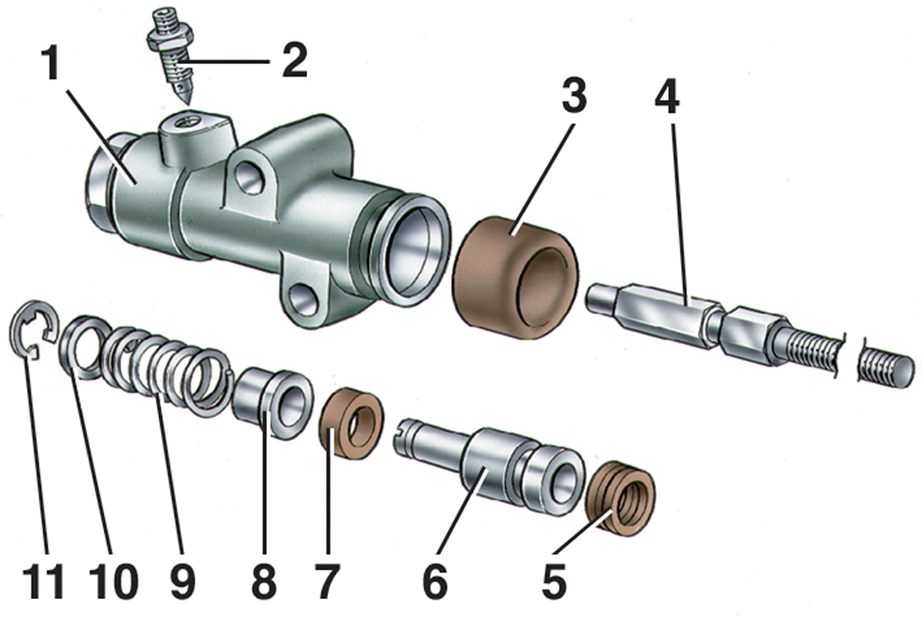

Детали цилиндра привода сцепления: 1 – корпус; 2 – штуцер; 3 – колпачок; 4 – толкатель; 5 – уплотнительное кольцо; 6 – поршень; 7 – уплотнительное кольцо; 8 – тарелка; 9 – пружина; 10 – шайба; 11 – стопорное кольцо

Износ или неисправность некоторых из вышеперечисленных деталей может привести к ухудшению работы всей системы сцепления, о чем можно будет судить по некоторым признакам.

Оригиналы, аналоги, артикулы и цены

Артикул / название Цена (Руб.) Артикул / название Цена (Руб.)
DELCO REMY DRS2320 От 4700 — 4900 AINDE CGB-61352 От 5500
DRI 311142092 —/— ALANKO 440358 —/—
EAI 11134 —/— ARTEC 48212266 —/—
EDR 912320, EF10232 —/— AUTOTECHNIK A18190 —/—
ELSTOCK 26-1352 —/— AUTOTEAM SBO426A —/—
ERA 220188 —/— BORG & BECK BST2493 —/—
EUROTEC 11018190 —/— BOSCH 0001108101, 0986018190, 0986018197, F042002004 —/—
FARCOM 103695 От 5100 — 5300 CASCO CST10426AS —/—
FENOX ST31144 —/— CEVAM 3531 —/—
FRIESEN 8012320 —/— DA SILVA 026014, D026014 —/—
GKN SPIDAN 1163 —/— KUHNER 10282 —/—
HELLA 8EA012526991, 01252992, 726047001 —/— LAUBER 220282 —/—
ELPARTS 42012320 —/— MAXGEAR 55-0032 —/—
HOLGER CRISTIANSEN CS282 —/— MESSMER 220188 —/—
JP GROUP 1190300200, 1190306309 —/— NK 4712320 —/—
OSSCA 01262 —/— SNRA VW9050 От 5800
POWERMAX 8212266, 88212266 —/— TRW LRS00522 —/—
PRESTOLITE 20500522 —/— UNIPOINT F042S02004 —/—
QUINTON HAZELL QRS2231 —/— VALEO 436014 —/—
SANDO 6010426 —/— VAICO V10-12-12320 —/—

*цены уточняйте на момент покупки у официального дилера.

Ауди 80 В3: техобслуживание и сервис

Несмотря на то, что последняя «восьмидесятка» Ауди сошла с конвейера почти два десятилетия назад, а точнее – в 1996-м году, до сих пор на наших дорогах можно встретить немало автомобилей этого семейства. Конечно, совсем древние раритетные экземпляры, выпускавшиеся в семидесятых годах, давно используются лишь в качестве экспонатов технических музеев и частных автоколлекций. Однако машины с индексом В3, В4 и поныне довольно интенсивно эксплуатируются многими отечественными автолюбителями.

С учетом преклонного возраста Ауди 80 б3 ремонт этой любимицы дачников и поклонников жизни на колесах приобретает особую актуальность. Простота конструкции машины является одним из ее главных преимуществ, благодаря которому она снискала популярность у миллионов автомобилистов в самых разных странах.

Механик, которому хорошо знакомы переднеприводные тольяттинские модели, с легкостью разберется и в устройстве «бочки», как называют в народе «восьмидесятку». Запчастей для автомобилей этого семейства тоже хватает, как фирменных, так и не совсем. В крайнем случае, при ремонте, техобслуживании или модернизации «восьмидесятки» можно использовать детали от произведений отечественно автопрома.

Подходит очень многое. Например, колесные диски точно такие же, как и у Москвича-2141, элементы подвески и сцепления прекрасно подходят от ВАЗовских машин. Таким образом, уместно говорить о высокой степени ремонтопригодности «восьмидесятки» как об одном из главных ее козырей. Вооружившись необходимым арсеналом гаечных ключей, отверток различных размеров и конфигураций рабочей части, не составит труда самостоятельно разобрать всю носовую часть автомобиля.

Двери также несколькими легкими движениями отвертки свободно размыкаются на пару независимых сегментов. А светотехнические приборы можно заменить собственными силами за несколько минут. Все это делает ремонт и обслуживание Ауди 80 б3 делом простым и даже в чем-то приятным. Возможно, в этом кроется одна из причин, по которым данная модель до сих пор не оказалась на свалке истории.

Что же касается перечня наиболее распространенных неисправностей, то он достаточно краток:

  • Возможные проблемы систем отопления и вентиляции
  • Поломки рулевого механизма
  • Неисправности зажигания, обусловленные достаточно пожилым возрастом автомобиля
  • Сбои в работе тормозной системы
  • И самое уязвимое место «восьмидесятки» − подвеска

Пошаговая инструкция замены саленблоков подрамника ауди 80 б3 своими руками

  1. Домкратим машину. Домкратить двиг или нет — все по-разному делают. В теории, двигатель все равно останется висеть на отбойнике и никуда не денется, но мне слишком не хотелось локально нагружать перед машины, поэтому я поддомкратил за коробку, поближе к двигателю.
  2. Далее, откручиваем пальцы шаровых. Колеса, само собой, лучше снять. Желательно сразу осмотреть болты. Если видно, что металл уже вытягивается (у болта в районе резьбы будет участок, где заметно, что болт прохудился), лучше такой болт поменять. Гайки тоже менять, чтобы было спокойнее.
  3. Затем головкой на 17 откручиваем подушки двигателя, снизу и сверху. Сложность может возникнуть у подушки со стороны пассажира. Сверху неудобно крутить. У меня хоть и вороток с головкой, но надо бы либо головку подлиннее, либо небольшой удлинитель, либо трещотку. Намучился я там прилично. Перед откручиванием я осмотрел втулки стабилизатора. Они болтались.
  4. Думал, так укатал. Когда снял и сравнил с новыми, оказалось, что размеры разные. Старые были Febi. На новые потом пластинку еле наживил, плотно сели.
  5. Теперь можно снимать подрамник. Откручиваем 4 длинных болта и ловим эту конструкцию себе на голову. Шутка. Для подстраховки я заранее подставил подкатной домкрат и после выкручивания болтов просто им опустил
  6. Теперь надо снять рычаги. У кого-то читал, что там нужен изогнутый накидной ключ, поскольку головка внутрь не влезает, а обычным гайку нормально не удержать. Изогнутый я нашел, но он у меня не влез. Огорченный, решил попробовать обычным. Оказалось, что им очень даже легко все можно сделать. Главное — захватить гайку получше и не шевелить, чтобы не соскочил.
  7. Выкручиваем болты и вытаскиваем рычаг. Запоминаем как было запресованно. У меня сайленты были установлены широкими “шляпками” снаружи. Пока все было разобрано, почистил подрамник с рычагами и все болты.
  8. А сейчас самое заморочистое — выпрессовка и запрессовка. Вот с этого места у меня остались плохие воспоминания о процессе. Слишком зае… устал я тогда. Если на тисках, настоятельно советую найти второго человека, чтобы держал подрамник. Выпрессовывать и запрессовывать сайлентблоки на подрамнике проще всего. Перед запрессовкой смазал внешние обоймы литолом. Задние прессуются сверху, передние — снизу. Получается, что ребристой поверхностью сайленты должны смотреть вверх, на кузов. А вот с сайлентами рычагов я намучился. Первым делом выпрессовал “мягкие” сайленты. Здесь это более-менее легко получилось. Удивился клейму Лемфердор.
  9. Пробил номер. Еще раз удивился, когда увидел, что сайленты на 80ки. Позднее узнал, что это, по-моему, сайленты с рычагов Quattro и они имеют право на жизнь. Почистил посадочное место, смазал литолом внешние обоймы и запрессовал, как было — снаружи внутрь. Со вторым рычагом я основательно запарился. Внешние обоймы сайлентов напрочь прилипли к стенкам, пришлось вытаскивать варварскими способами. Сначала сверлил резину вокруг центральной втулки и выдавливал ее. Затем просовывал лезвие ножовки и пилил внешнюю обойму. Но даже с распиленной не получалось выпрессовать. Дальше уже гнул обойму внутрь, только после этого получалось вытащить. Зачистил стенки перед запрессовкой и с литолом загнал новые сайленты на место.
  10. Теперь можно начинать сборку. Возвращаем рычаги на свои места, не путаем. Болты я использовал те же, а вот гайки так и просились новые, поэтому настоятельно рекомендую их менять. Перед закручиванием смазываем болты литолом или чем-то похожим, чтобы и внутренняя втулка сайлента оказалась смазанной. Кто-то графитную смазку использует. Рычаги не затягиваем, если хотим продлить жизнь сайлентов! Далее, установка в обратном порядке: подсунул конструкцию под машину; наживил новые подушки; поддомкратил наверх, чтобы было проще попасть подушками в верхние отверстия; прикрутил сайленты подрамника, предварительно смазав болты свежей смазкой, как и с сайлентами рычагов; прикрутил подушки двигателя; вставил обратно пальцы шаровых и затянул; поменял втулки стабилизатора и прикрутил их к подрамнику.
  11. Теперь можно заняться отбойником. Подлезаем снизу, откручиваем 3 (в моем случае, 2) болта и снимаем отбойник. Если двиг висит на отбойнике и трудно открутить, просто поддомкрачиваем, пока резинка не будет висеть в воздухе.
  12. Резинка элементарно снимается. Старая уже была рваная, потому и менял.
  13. Ставим все обратно, возвращаем колеса и опускаем машину. Я наконец-то соорудил простенькую эстакаду, поэтому загнал на нее машину и еще раз, на всякий, затянул все болты, кроме рычагов. Болты рычагов тоже закручиваем, чтобы не болтались, но ослабленно, не затягиваем.
Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
