Что такое электромагнитные к клапаны?

Частые ошибки и проблемы при установке

Приобретение изделия с завышенным условным проходом (ДУ). Пропускная способность выше нормируемой повлияет отрицательно на точность регулирования.

При выборе клапана с заниженным условным проходом он будет не в состоянии дать нужный расход пара при выставленных показателях давления. Это приведет к тому, что давление и температура среды в трубе после запорного устройства станут ниже значений, которые необходимы для нормального функционирования тепловой сети.

Несоблюдение технологии при монтаже арматуры.

Указанные ошибки способны вызвать нестабильность в работе системы регулирования и привести к неисправности клапана и электропривода.

В паропроводах перед регулирующей арматурой обязательно устанавливается конденсатоотводчик, обеспечивающий своевременный вывод конденсата.

От нежелательных последствий гидроударов трубопровод может защитить система обратных поворотных затворов, в которых запорным элементом является стальной диск. Они устанавливаются посредством фланцевых соединений через определенные промежутки, что позволяет эффективно противостоять гидроударам.

Материал:
Среда:
Давление среды:
16-40 барТемпература среды:
-40…+425°Привод:
электро 1х220 В; 50 Гц

DN 15 PN 16	48 479
DN 20 PN 16	48 818
DN 25 PN 16	50 268
DN 32 PN 16	60 316
DN 40 PN 16	61 038
DN 50 PN 16	62 353
DN 65 PN 16	77 489
DN 80 PN 16	82 060
DN 100 PN 16	95 775
DN 125 PN 16	170 328
DN 150 PN 16	239 640
DN 200 PN 16	297 848
DN 250 PN 16	444 356
DN 300 PN 16	594 360

Материал:
корпус, крышка — углеродистая сталь; уплотнение — нерж стальСреда:
воздух, вода, пар, нефтепродукты, масла и т.п.Давление среды:
16-40 барТемпература среды:
-40…+425°Привод:
электро 1х220 В; 50 Гц

KR148-01

Материал:
Среда:
воздух, вода, пар, нефтепродукты, масла и т.п.Давление среды:
16-40 барТемпература среды:
-60…+560°Привод:
электро 1х220 В; 50 Гц

DN 15 PN 16	79 755
DN 20 PN 16	81 309
DN 25 PN 16	83 701
DN 32 PN 16	89 919
DN 40 PN 16	91 599
DN 50 PN 16	104 535
DN 65 PN 16	118 067
DN 80 PN 16	123 603
DN 100 PN 16	164 066
DN 125 PN 16	257 962
DN 150 PN 16	341 256
DN 200 PN 16	446 242
DN 250 PN 16	664 313
DN 300 PN 16	888 570

Материал:
корпус, крышка — нерж сталь; уплотнение — нерж стальСреда:
воздух, вода, пар, нефтепродукты, масла и т.п.Давление среды:
16-40 барТемпература среды:
-60…+560°Привод:
электро 1х220 В; 50 Гц

Задачей устройства является перекрыть и отрегулировать характеристики движения потока жидкости или газа, и таким образом быстро устранить аварийную ситуацию.

Клапаны запорные с эклектроприводом активно используют в газовой промышленности, коммунальных структурах, на сельскохозяйственных предприятиях и в нефтеперерабатывающей промышленности.

Трансформатор розжига

Этот элемент подает на горелку разряд тока (искру), который необходим для зажигания горючего. Кроме остальных элементов, непосредственно влияющих на работу агрегата, компонент также может выходить из строя. В результате вся автоматика будет срабатывать, но огонь не появится, так как нет источника для воспламенения.

Как можно быстро проверить трансформатор розжига газового котла на работоспособность? Просто. Нужно сделать несколько простых движений:

Через специальное окно посмотреть, идет ли разряд или нет.
При помощи тестера проверить напряжение, выходящее из контроллера во время попытки зажигания. Нормальной считается цифра, попадающая в промежуток от 187 до 235В.
В случае обнаружения проблемы нужно отсоединить питание от трансформатора и подключить его обратно.
Проверить опять.

В любом газовом котле установлено множество предохранительных элементов и датчиков, позволяющих следить за правильной работой агрегата. В случае возникновения ситуаций, которые явно угрожают жизни человека, срабатывает система полного отключения установки.

Отвертка или иные инструменты для разборки

Перед проверкой катушки электромагнитного клапана мультиметром на исправность, необходимо разобрать клапан и добраться до самой катушки. Для этой процедуры потребуется использование отвертки или иных инструментов для разборки.

Инструменты, которые могут понадобиться:

Название инструмента	Описание
Отвертка	Используется для откручивания винтов и разборки корпуса клапана.
Плоскогубцы	Могут пригодиться для захвата и удержания некоторых элементов клапана во время разборки.
Набор инструментов	Возможно, потребуется использовать несколько инструментов разного размера и типа для разборки различных частей клапана.

Обязательно будьте осторожны при использовании инструментов и не повреждайте элементы клапана, чтобы не ухудшить его работу или не создать новые проблемы.

Условия сотрудничества

Здравствуйте, уважаемый читатель! В промышленных трубопроводах, по которым беспрерывно продвигается огромный поток жидкостей, необходимо регулировать это движение, уменьшая или увеличивая скорость потока, давление в трубах. В таких случаях незаменимую роль играет клапан запорно регулирующий с электроприводом. В нашей статье рассмотрим его виды и характеристики, способы подключения, правила использования, познакомимся с советами специалистов по установке и эксплуатации агрегата.

Запорный кран с различными типами приводов представляет собой устройство, с помощью которого можно полностью или частично перекрывать движущийся поток жидкости в трубопроводе.

Особенность конструкции с электроприводом заключается в том, что позволяет производить эти действия дистанционно, практически в любой точке магистрали.

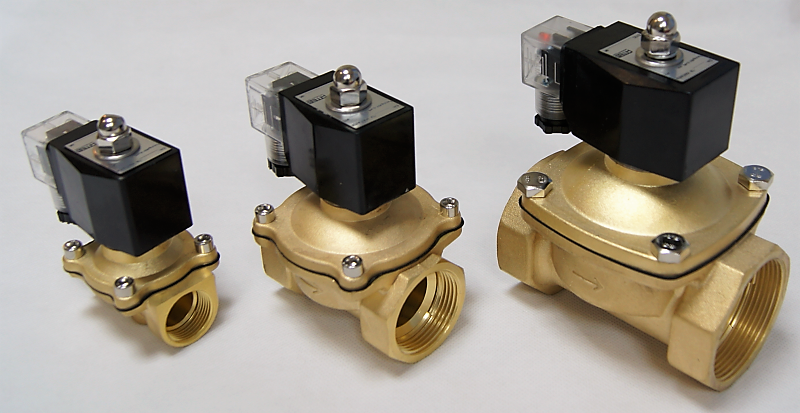

Электромагнитный клапан

Электромагнитный клапан представляет собой запорную арматуру, которая непосредственно влияет на безопасность работы агрегата. Главным образом он устанавливается, чтобы в случае возникновения неполадки, он закрыл подачу горючего. Аварийные ситуации в работе газового отопления могут происходить из-за разных факторов:

падение давления топлива;
недостача жидкости в системе (можно проверить стыки, трехходовой клапан и трубы);
ухудшение тяги;
утечка газа.

Каждая из вышеописанных проблем является опасной для жизни человека, а потому дальнейшая работа системы недопустима. Именно поэтому и срабатывает электромагнитный клапан. Его первоначальное положение – он открыт. Для закрытия на него подается электрический импульс, приходящий от термопары, установленной над пламенем в камере горения или на дымоходе.

Сразу нужно сказать, что этот элемент выходит из стоя крайне редко, так как он имеет большой потенциал использования. Несмотря на это, все же случаются моменты.

Проверить работоспособность этого клапана можно двумя способами:

Огневой. Используемая термопара заменяется на новую. Включается кнопка автоматики. Далее разжигается запальник и подносится огонь к концу термопары. При этом автоматика должна сработать.
Инструментальный. Датчик удаляется из корпуса и вставляется ремонтный контакт. На него подается напряжение от 3 до 6В. Если электроклапан в порядке – автоматика сработает. В противном случае нужно производить замену этого элемента.

Подготовка к проверке

Перед тем как приступить к проверке катушки электромагнитного клапана с помощью мультиметра, необходимо выполнить несколько подготовительных шагов:

Отключите электромагнитный клапан от источника питания. Это предотвратит возможность получения травмы или повреждения оборудования.
Убедитесь, что мультиметр находится в рабочем состоянии и настроен на соответствующий режим измерения сопротивления.
Очистите контакты катушки и соедините проводами с мультиметром. Убедитесь, что соединения плотные и не имеют никаких повреждений.
Проверьте наличие входного и выходного напряжения на катушке с помощью схемы напряжения мультиметра. Это позволит проверить правильность подключения и отсутствие короткого замыкания.
Установите мультиметр на режим измерения сопротивления и проверьте сопротивление катушки. Запишите полученное значение для последующего сравнения с нормой.

После выполнения этих шагов можно приступать к проверке катушки электромагнитного клапана.

Основные поломки парогенератора

Парогенератор – незаменимый прибор в современном домашнем хозяйстве. При помощи него можно «гладить» вещи, выводить пятна, чистить хромированные изделия. Тем более печально, если такой нужный прибор сломается.

Специализированные компании предлагают быстрый и качественный ремонт парогенераторов с диагностикой причины поломки, ремонт моек высокого давления.

Самые частые причины поломки — некачественная вода и механические повреждения при падении.

К качеству используемой воды надо подойти очень серьезно. Нельзя ошибочно полагать, что, раз вода не предназначена для питья, то она может быть любого качества

Нельзя использовать жёсткую воду, с крайней осторожностью надо относиться к воде, в которой повышено содержание хлора, хлористого натрия. Лучше всего для прибора использовать дистиллированную воду

Это поможет избежать многих неприятностей и будет способствовать удлинению срока эксплуатации.

Использование некачественной воды чревато следующими неприятностями. Может сгореть электроника и выйти из строя подошва прибора, сломаться регулятор пара, испортиться клапан, засориться насос. Опасно, если поломка произойдет в сбросном клапане. Так же ломаются детали корпуса, выходит из строя гидросистема прибора.

Вторая опасность, подстерегающая владельцев парогенератора, это падение утюга. При падении легко ломаются детали корпуса, деформируется или отваливается подошва парогенератора, обрывается шнур питания.

Не всегда прибор подлежит починке. Возможность восстановления зависит от таких вещей, как характер неисправности и от фирмы-производителя. Если в Вашем городе есть сервисный центр, то проблем с ремонтом и запасными деталями не будет. Дешевые китайские приборы, как правило, ремонту не подлежат.

В некоторых случаях вполне реален ремонт своими руками. Надо снять пластиковый корпус, открутив отверткой винтики, на которые он крепится. Осмотреть внимательно внутренности прибора. Обычный утюг с парогенератором состоит из ТЭНа, регулятора температуры, термопредохранителя и собственно парогенератора. Берем тестер и последовательно и скрупулезно проверяем целостность и контакты всех проводов в приборе. Затем проверяем термопредохранитель путем прозвона. При его поломке производим замену на исправный.

При неисправности ТЭНа, который непосредственно греет подошву прибора, легче купить новый утюг с парогенератором.

Итак, несложный ремонт можно производить самим, это сэкономит семейный бюджет, а можно прибор сдать в мастерскую, где проведут диагностику поломки и произведут быстрый и качественный ремонт.

Перемотка и ремонт: электродивигателей, техники для клининга, электроинструментов, промышленной техники.

Правила монтажа и эксплуатации прибора

Несмотря на то, что электроприводные клапаны являются унифицированными устройствами, каждый из них имеет свои определенные особенности. Так что мы рекомендуем вам перед процессом установки тщательно изучить инструкцию, идущую в комплекте с приобретенным вами устройством (перекидной, мембранный и т.д.).

Согласно качественным стандартам, все детали проходят тестирование на выявление конструкционных недочетов и неисправностей сразу после завершения производства.

Поэтому вы можете быть уверены, что покупая фланцевый перекидной или мембранный механизм от проверенного производителя, не столкнетесь с неприятными сюрпризами, а сразу сможете приступить к его установке.

Основные правила монтажа клапанов:

Направление потока рабочей среды обязательно должно соответствовать направлению нанесенного на корпус изделия указателя;
Мембранный или перекидной клапан должен устанавливаться в месте, где будет достаточно свободного пространства для свободного доступа к нему в дальнейшем. Также, в случае отсутствия электроэнергии, когда электропривод не работает, вы должны иметь возможность нормально пользоваться механизмом с помощью ручной регулировки затвора.
Перекидной клапан должен устанавливаться на прямых участках трубопровода;
На входе в перекидной клапан необходимо поставить защитный фильтр, который будет защищать устройство от попадания механического мусора;
Не рекомендуется использовать вблизи от клапана переходники, которые сужают стандартный диаметр трубопровода, так как это повышает риск гидроудара;
Не лишним будет и наличие гидравлического демпфера на входе;
Обязательно проверьте все соединения на герметичность, так как даже минимальные протечки воды и последующее её попадание на блок управления электропривода быстро выведут его из строя;
Блок управления всегда должен находится сверху трубы, на которую он установлен, если в инструкции не указано обратное.

В процессе эксплуатации устройства необходимо осуществлять его регулярные осмотры на предмет герметичности и исправности, наличия загрязнений и механических повреждений конструкции. Только своевременное устранение всех вышеперечисленных факторов гарантирует клапану длительный срок службы.

Настройка электропривода (видео)

Анализ рынка показывает, что цена на клапан в первую очередь зависит от особенностей его конструкции. Например, простые клапаны для бытового использования стоят намного меньших денег, чем профессиональные устройства.

Также их стоимость зависит от сферы применения, самыми дорогими являются клапаны для газового оборудования, самые дешевые – образцы для систем водоснабжения.

Так, средняя цена на огнезадерживающий клапан из качественной нержавеющей стали в диаметре 200 мм, составляет около 120 долларов. Регулирующий клапан с пневмоприводом для водопровода обойдется вам минимум в 35-40 долларов.

Проверка катушки мультиметром

Для проведения проверки катушки мультиметром потребуются:

Мультиметр с функцией измерения сопротивления.
Катушка электромагнитного клапана, которую необходимо проверить.

Прежде чем начать проверку, убедитесь, что оборудование отключено от источника питания и обесточено. Это предотвратит возможные травмы и повреждение оборудования.

Шаги для проверки катушки с помощью мультиметра:

Выберите функцию измерения сопротивления на мультиметре. Обычно это символом «Омметр» (Ω).
Подключите красный провод мультиметра к одному контакту катушки и черный провод к другому контакту.
Считайте показания на мультиметре. Обычно они выражаются в омах (Ω). Если показания равны нулю или слишком большие, возможно, катушка неисправна.

Если катушка мультиметром проходит проверку, она работает исправно и может быть установлена обратно в электромагнитный клапан. В случае некорректных показаний мультиметра, рекомендуется заменить катушку на новую.

Проверка катушки мультиметром является простым и эффективным способом определения ее работоспособности. Это поможет избежать неисправностей и обеспечить правильное функционирование электромагнитного клапана.

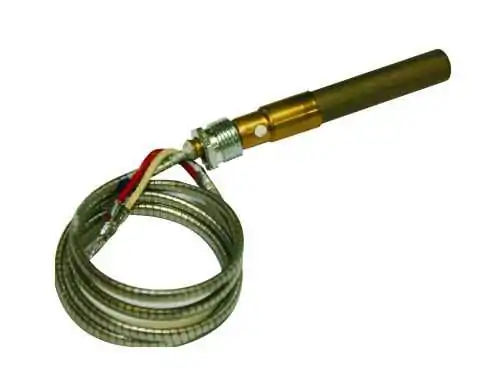

Термопара

Это устройство является одним из немногих, которое позволяет измерять высокую температуру. Оно одновременно простое и вместе с тем надежное. Термопара сделана из двух проводников из различного металла, которые соединяются в разных точках. Все это дает возможность использовать его в разных целях. Главным недостатком можно назвать погрешность в один градус. Простым обывателям это кажется незначительным. А вот для подобных приборов многие считают такие показатели просто гигантскими.

Устройство используется в качестве предохранителя. Оно меряет температуру в грелке. В случае если она начинает быстро падать (скажем по каким-то причинам погас огонь или появились проблемы с дымоотводом), срабатывает система, при которой поступает сигнал на электромагнитный клапан, и подача газа прекращается. Поэтому если не работает этот компонент – оборудование недееспособно.

Последовательность действий для проверки:

Термопара имеет два окончания, первый из которых нагревается запальником, а второй крепится к электромагнитному клапану. Нужно отделить устройство от котла, будь он обычный или конденсационный, имеющий трехходовой клапан.
Затем обеспечить постоянное пламя. Лучше всего подойдет свеча.
Нагреваем кончик над пламенем на расстоянии в 1 см. Только будьте осторожны, так как тепло может доходить до половины корпуса.
Берем тестер и включаем его на милливольты. Один щуп ставится на корпус, а второй на выходной контакт.
Спустя полминуты исправная термопара покажет ЭДС в промежутке от 17 до 25 mV. Если показатели нормальны, то проблема неработающей системы может быть в другом.

Безопасность

При работе с электромагнитными клапанами необходимо соблюдать определенные меры безопасности, чтобы избежать возможных травм или повреждений оборудования. Вот некоторые важные советы:

1.	Перед началом проверки катушки электромагнитного клапана убедитесь, что питание к оборудованию отключено. Таким образом, вы избежите возможности поражения электрическим током.
2.	Используйте изолирующие рукавицы и другие средства индивидуальной защиты. Они помогут защитить вас от возможных обжигов или поражений электрическим током.
3.	При работе с электрическими компонентами не касайтесь голыми руками электрических соединений или проводов. Они могут быть под напряжением и представлять опасность.
4.	Перед началом работы проверьте мультиметр на работоспособность и правильность подключения. Неправильное использование мультиметра может повредить его или привести к неправильным результатам измерений.
5.	При первом включении питания после проверки катушки электромагнитного клапана убедитесь, что все соединения надежно закреплены, чтобы избежать возможности короткого замыкания и повреждения оборудования.

Снятие катушки с клапана

Шаг 1: Отключите электрическое питание устройства, в котором установлен магнитный клапан, чтобы избежать короткого замыкания или поражения током.

Шаг 2: Осмотрите катушку клапана и найдите крепежные винты или зажимные фиксаторы, которые крепят катушку к клапану.

Шаг 3: Используя подходящий инструмент, ослабьте или отведите крепежные винты или фиксаторы. Будьте осторожны, чтобы не повредить катушку или клапан в процессе.

Шаг 4: После того как каташка рассоединена с клапаном, осторожно отведите ее в сторону и проверьте наличие повреждений, трещин или других дефектов

Шаг 5: При необходимости, снимите провода, подключенные к катушке

Обратите внимание на расположение и последовательность подключения проводов, чтобы правильно установить их в дальнейшем

Шаг 6: Осмотрите контакты на клапане и на катушке. Убедитесь, что они не окислены и не имеют налета, при необходимости, очистите их от загрязнений.

Шаг 7: Для проверки катушки с помощью мультиметра, следуйте инструкциям в соответствующем разделе руководства.

При необходимости замените катушку или выполните ремонт, смонтируйте новую катушку на клапан, следуя обратной последовательности указанных шагов.

Необходимые инструменты и материалы

Проверка катушки электромагнитного клапана на исправность с помощью мультиметра требует следующих инструментов и материалов:

Мультиметр — это основной инструмент, необходимый для проведения проверки. Он позволяет измерить сопротивление и напряжение.
Катушка электромагнитного клапана — это устройство, которое открывает и закрывает клапан при подаче электрического сигнала.
Схема электромагнитного клапана — эта схема поможет вам понять, как подключить мультиметр к катушке и какие сопротивления и напряжения ожидать.
Провода с крокодилами — они необходимы для подключения мультиметра к катушке и измерения необходимых параметров.
Руководство по эксплуатации мультиметра — это документация, которая позволит вам понять, как правильно использовать ваш мультиметр для измерений.

Убедитесь, что все инструменты и материалы находятся в исправном состоянии и приготовьте их заранее. Это поможет вам провести проверку катушки электромагнитного клапана мультиметром без проблем и с максимальной эффективностью.

Отключение питания

Перед проверкой катушки электромагнитного клапана на мультиметре необходимо отключить питание устройства для безопасной работы и предотвращения повреждения.

Вот некоторые шаги, которые следует выполнить для отключения питания:

Выключите питание устройства, к которому подключена катушка электромагнитного клапана.
Если устройство имеет индивидуальное выключательное устройство, переведите его в положение «выключено».
Если устройство подключено к электрической розетке, выдерните штекер из розетки.
Если устройство имеет аккумулятор или батарею, извлеките их.

Убедитесь, что питание устройства действительно отключено, прежде чем начинать проверку катушки электромагнитного клапана. Это позволит предотвратить возможные травмы и повреждения оборудования.

Преимущества и недостатки

Достоинства пневматического привода заключаются в его демократичной цене, устройства с такими управлением дешевле электрических аналогов.

Клапаны с электромагнитным приводом значительно облегчают процесс дистанционного управления средой на длительном отрезке магистрали, позволяют внедрять электронную систему управления.

Однако цена и сложность аппаратов будет возрастать.

Оптимальный выбор устройства должен обеспечить высокую точность в регулировании. Необходимо учесть множество факторов, чтобы принять правильное решение по приобретению агрегата.

При подборе арматуры обращайте внимание на:

маркировку изделия, где указаны пропускная способность и номинальное давление для прибора;
условия технического обслуживания устройства, можно ли провести его ремонт без снятия с линии;
возможно ли изменять пропускную способность прибора;
наличие конструктивных элементов в устройстве, снижающих величину шума.

Управление и технические характеристики

Управление клапаном осуществляется за счёт линейного перемещения штока с плунжером. Пуск устройства осуществляется нажатием пусковой кнопки на пульте. Под действием электротока привод передает усилие на плунжер. Тот, перемещаясь вверх-вниз, меняет площадь сечения пропускного отверстия.

Основными техническими характеристиками запорно регулирующей арматуры являются:

значение номинального давления в системе, которое способно выдержать устройство;
размер диаметра условного прохода в мм;
условная пропускная способность в м3/ч;
пределы температурных значений, при которых агрегат функционирует нормально;
напряжение в сети, предназначенное для электропривода.

Принцип работы и частые неисправности парогенератора.

При включении функции «баня », происходит следующее:

1. Открывается клапан подачи воды.

В некоторых моделях слив происходит после выключения кабины кнопкой On/off, или не производится вовсе (вода так и остается в баке).

Какие же неисправности парогенератора встречаются наиболее часто?

Оговоримся сразу, что пульт в кабине работает, вода в водопроводе есть, электричество подается.

1. После включения режима «Баня » ничего не происходит.

2. После включения режима слышно как набирается вода, после пара нет или выдается ошибка.

3. После включения режима «баня » вода начинает набираться в бак, переливает и начинает течь струей из

4. После включения режима «баня » происходит набор воды, и после срабатывает УЗО на электрическом щите,

Рекомендации по обслуживанию кабины с баней.

(С ) А. В. Саломатин

при перепечатке материалов ссылка на данную страницу обязательна, при размещении на других сайтах обязательно упоминать авторство.

16.12.2011, 28403 просмотра.

Во время работы парогенератора через некоторое время вместо пара пошел дым. Что случилось?

Скорее всего нагреватель остался без воды в баке.Это могло случиться по двум причинам: залип клапан подачи воды, или неисправен датчик уровня воды.Проверку лучше начать с датчика, он должен быть чистым без накипи, трещины изолятора не докускаются.Также могут быть глюки электронного блока, но это вы уже вряд ли сможете побороть.

При включении парогенератора helo посте отработки 2-3 цикла подачи пара срабатывает тепловая защита в чем причина?
