Ремонт газового котла arderia esr 2.16: устранение течи трехходового клапана

Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками

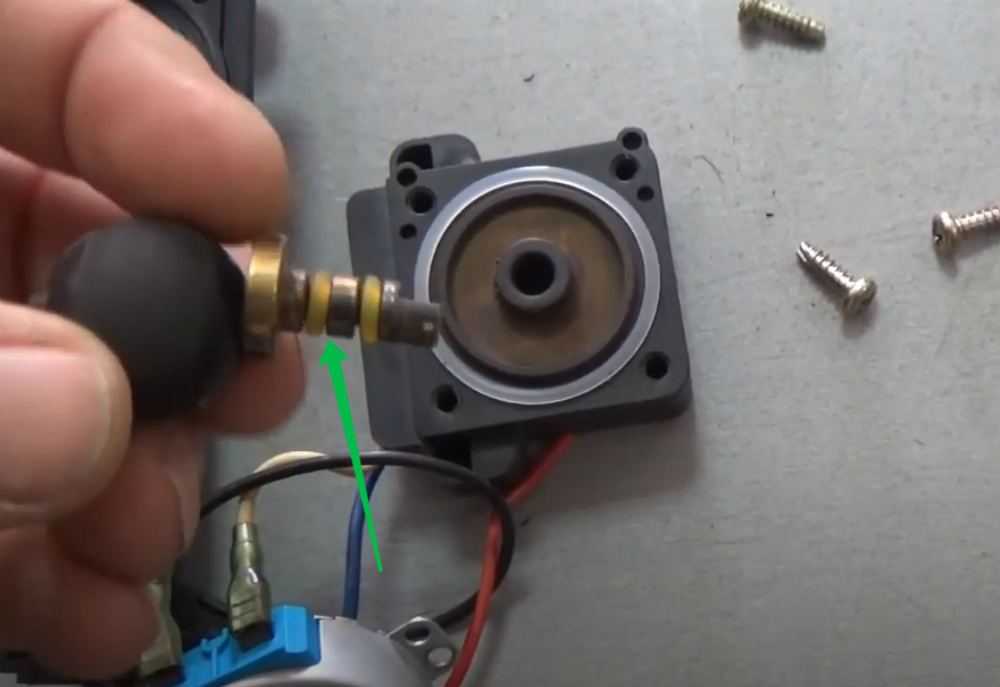

Механизм управления клапаном

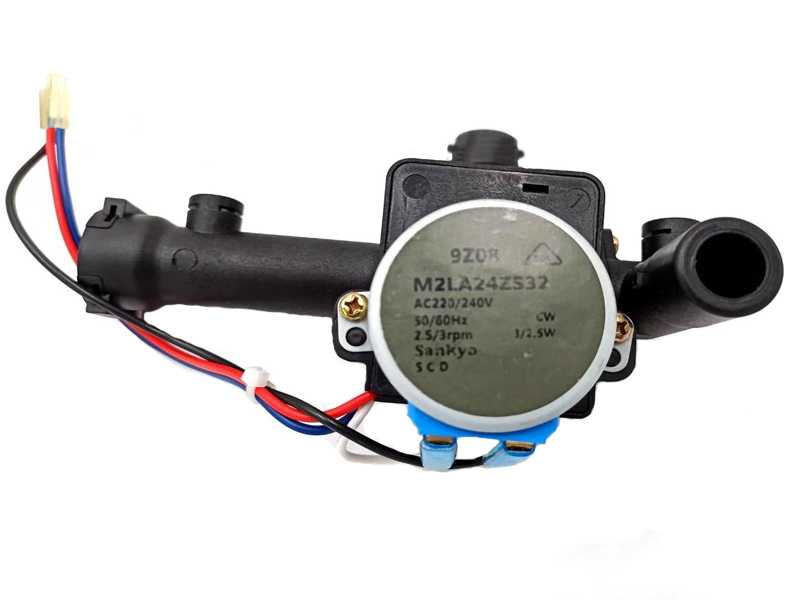

Двигатель сервопривода установлен на клапане и служит для механического перемещения его в нужное положение. Он исполняет команды, поступающие от контроллера, и открывает или закрывает клапан в соответствии с заданными параметрами. Двигатель может работать в двух направлениях, позволяя клапану принимать любое требуемое положение.

Контроллер является мозгом сервопривода. Он принимает сигналы от термостата или другого устройства управления, анализирует их и преобразует в команды для двигателя. Контроллер также отвечает за контроль положения клапана и поддержание заданной температуры в системе. Он обеспечивает стабильную работу сервопривода и предотвращает его повреждение или перегрев.

Если контроллер обнаруживает неисправность в сервоприводе или системе отопления, он может отправить сигнал тревоги, например, зажигая индикатор или отправляя уведомление на смартфон пользователя. Это позволяет оперативно реагировать на проблемы и предотвращать возможные поломки или аварии.

Как сделать систему отопления с четырехходовым клапаном

Четырехходовой клапан – это элемент системы отопления, к которому подключены четыре трубы, имеющие теплоносители разной температуры, используется, чтобы предотвратить перегрев твердотопливного котла. Термостатический клапан не допускает превышение температуры внутри котла выше 110 °C. Уже при температуре 95 °C он запускает холодную воду для охлаждения системы.

Конструкция четырехходового клапана

Корпус сделан из латуни, к нему присоединены 4 соединительных патрубка. Внутри корпуса расположена втулка и шпиндель, работа которого имеет сложную конфигурацию.

Термостатический смесительный кран выполняет такие функции:

  • Смешивание потоков воды разных температур. Благодаря смешиванию работает плавное регулирование нагрева воды;
  • Защита котла. Четерехходовой смеситель предотвращает появление коррозии, продлевая этим срок эксплуатации оборудования.

Схема четырехходового смесителя

Принцип работы такого клапана для отопления заключается во вращении шпинделя внутри корпуса. Причем это вращение должно быть свободным, так как втулка не имеет резьбы. Рабочая часть шпинделя имеет две выборки, через которые открывается поток по двум проходам. Таким образом, поток будет регулироваться и не сможет пройти напрямую ко второй выборке. Поток сможет поворачивать в любой из патрубков, расположенных с левой или правой стороны от него. Так, все потоки, идущие с противоположных сторон, смешиваются и распределяются по четырем патрубкам.

Существуют конструкции, в которых вместо шпинделя работает нажимной шток, но такие устройства не могут смешивать потоки.

Работа клапана контролируется двумя способами:

  • Ручной. Распределение потоков требует установки штока в одном определенном положении. Регулировать это положение нужно вручную.
  • Автоматический. Вращение шпинделя происходит в результате получаемой команды от внешнего датчика. Таким образом, в системе отопления постоянно удерживается заданная температура.

Четырехходовой смесительный клапан обеспечивает стабильный расход холодного и горячего теплоносителя. Принцип его работы не требует установки дифференциального байпаса, ведь клапан сам пропускает нужное количество воды. Устройство используется там, где необходима регулировка температуры. Прежде всего, это система радиаторного отопления с твердотопливным котлом. Если в других случаях регулирование теплоносителей происходит с помощью гидронасоса и байпаса, то здесь работа клапана полностью заменяет эти два элемента. В итоге котел работает в стабильном режиме, постоянно получая дозированное количество теплоносителя.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии

domotopim.ru

Назначение и функции


Смешивание потоков необходимо, чтобы в котле не образовался конденсат из-за холодной обратки

Трёхходовой клапан устанавливают в таких целях:

  • Чтобы в котел не поддавался холодный теплоноситель и не выпадал из-за этого конденсат на внутренних стенках топки. Кроме того, если в водогрейном котле используется чугунный теплообменник, он может треснуть от перепада температур.
  • Чтобы регулировать температуру теплоносителя в контурах. Эта необходимость может быть обусловлена сложностью системы, где требования по температуре для каждого контура различаются. При подключении к тепловому аккумулятору, а также когда теплоноситель задействуется в теплообменнике вентиляционной приточной установки, которая является частью системы воздушного отопления.
  • Чтобы иметь возможность контроля нагрева теплоносителя в контуре теплого пола. Оптимальная температура для теплого пола составляет не более 50°C. Температура теплоносителя, поступающего от котла, может превышать этот показатель на 10-35°C. Остывшая вода, прошедшая через контур теплого пола, будет смешиваться с теплоносителем от котла, трехходовой клапан, установленный на распределительный коллектор, обеспечит подмешивание обратки.

Бюджетные элементы упрощенного типа


Дешевые модели из силумина имеют низкую прочность, повреждаются в процессе работы

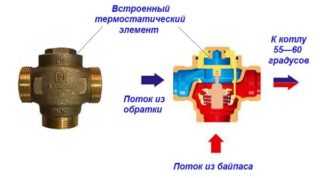

Упрощенными считаются трехходовые клапаны автономного типа. Их внутреннее устройство действительно упрощено, поскольку ни термоголовки с контроллером, ни штока в них не предусмотрено. Термостатический элемент установлен внутри и рассчитан на определенную температуру (зачастую 50°C или 60°C). Изменить настройки уже не получится, температура потока на выходе из клапана всегда будет соответствовать заданной ±2°С. Этот вариант для тех, кто устанавливает клапан в несложные системы отопления и хочет сэкономить. Стоимость упрощенных элементов примерно на 30% ниже средней стоимости основной массы регуляторов.

Термостатический трехходовой клапан необходим в сложных системах, включающих несколько контуров: ГВС, отопления, теплого пола. Он позволяет экономить топливо, более эффективно используя вырабатываемую котлом тепловую энергию. Несмотря на многие преимущества, установка клапана не всегда оправдана, поэтому следует проконсультироваться со специалистом относительно целесообразности его монтажа.

Как правильно выбрать?

Подбирать трёхходовой клапан рекомендовано в магазинах специализированного типа. Выбирая модель надо отталкиваться от его характеристик. При покупке прибора нужно:

  • изучить всю документацию — гарантийную, сертификат производителя, инструкцию по установке и эксплуатации;
  • отдавать предпочтение бронзовым или латунным приборам — они не будут расширяться при нагревании;
  • отталкиваться от пропускной способности вентиля — этот параметр должен соответствовать производительности котла;
  • подобрать клапан с поперечным сечением, которое точно совпадает с размером труб пола, при несовпадении придётся покупать переходники.

Важный момент — даже кажущееся совпадение диаметров входного и выходного отверстия клапана, не говорит о пропускном уровне. На это влияет размер внутреннего сечения отверстий. Данный параметр прописывается в сопроводительных документах.

Выбирать устройство нужно исходя из размера отапливаемого помещения — для больших площадей рекомендован автоматический прибор, он способен поддерживать нагрев на должном уровне. Для маленьких комнат достаточного простого с термоголовкой, он справится со своими функциями, поэтому нет смысла переплачивать за более сложную модель.

При покупке необходимо визуально осмотреть устройство на наличие сколов, трещин. Если прибор латунный, то внутри он должен быть золотистый.

Приобретение автоматических устройств облегчит процесс регулировки. А наличие программного обеспечения позволит настраивать температуру с учётом времени и дня недели.

Как выполняется проверка трехходового клапана?

Для функциональной проверки трехходового клапана необходимо выполнить следующие действия:

  1. Отключите кран подпитки от узла гидравлического контура выпуска (BHA) и прикрепите датчик протока входа (D) на патрубок гидроузла.
  2. Настройте мотор и приводы клапана и измените устанавливаемое давление клапана на желаемое значение.
  3. Включите нагревательный контур котла и подождите, пока система достигнет рабочей температуры.
  4. Запишите текущие показания датчика протока и проверьте их со значением, указанным в документации к устройству.
  5. В случае, если показания датчика протока не соответствуют требуемым значениям, проверьте механизмы и приводы трехходового клапана на наличие неисправностей.
  6. Если механизмы и приводы клапана исправны, проверьте гидравлический контур на наличие препятствий или утечек.
  7. При необходимости, регулируйте или заменяйте компоненты системы, чтобы устранить возможные неисправности.

Таким образом, проверка трехходового клапана в газовом котле осуществляется с помощью специального датчика и выполняется путем проверки давления и протока в гидравлическом контуре.

Гидроблок датчика протока ГВС для котлов Navien А

Гидроузел является важным элементом газового котла Navien А и выполняет ряд функций. Один из компонентов гидроузла – датчик протока ГВС. Он предназначен для контроля и поддержания определенного уровня протока в системе горячего водоснабжения.

Гидроблок датчика протока ГВС состоит из нескольких узлов, включая различные клапаны и механизмы. На входе гидроблока имеется патрубок для подачи холодной воды, а на выходе – патрубок для отвода горячей воды. Датчик протока расположен между этими патрубками.

Принцип работы датчика протока ГВС в гидроблоке схож с принципом работы трехходового клапана. В рабочем положении датчик пропускает стабильный поток горячей воды, при этом поддерживая заданный уровень протока. При его изменении, датчик сигнализирует системе и активирует различные действия для коррекции протока.

Проверка функционального состояния датчика протока ГВС в гидроблоке Navien А (**применение проток на отпускном элменте спомощью манометра или универсального манометра )** выполняется с помощью специальных диагностических команд газового котла или с использованием специальных приборов.

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

  • Прочистить фильтры в самом котле и системе отопления.
  • Достать теплообменник из корпуса.
  • Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
  • Поместить теплообменник в емкость с раствором кислоты.
  • Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Устройство и принцип работы сервомоторов

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в трехходовом клапане. Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

На заметку: вещество, помещенное внутрь цилиндра – толуол, обладающее высокими термодинамическими характеристиками. Электрическим нагревательным элементом выступает нихромовая нить.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.  Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу

Для справки: при выборе модели сервопривода обратите внимание на параметры нагревательного элемента и время нагрева жидкости, указанные в паспорте прибора

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Для справки: горячий на ощупь сервомотор означает, что в данном случае прибор закрыт и отключен. Если прибор на ощупь прохладный, следовательно, клапан открыт, теплоноситель нормально циркулирует по водяным контурам теплого пола.

Примеры применения сервопривода Tim

Сервопривод Tim представляет собой высокоточное и надежное устройство, предназначенное для управления трехходовыми клапанами. Он широко используется в различных отраслях промышленности. Рассмотрим несколько примеров его применения:

Отрасль Применение
Нефтегазовая Сервопривод Tim используется для регулирования потока нефтепродуктов и газов в системах транспортировки и хранения. Он обеспечивает точное и надежное управление трехходовыми клапанами, позволяя регулировать расходы и давление в трубопроводах.
Химическая В химической промышленности сервопривод Tim применяется для контроля и регулирования химических процессов. Он обеспечивает точный контроль за перемешиванием и дозированием реагентов, что позволяет достичь оптимальной эффективности процессов и предотвратить возможные аварийные ситуации.
Энергетическая В энергетической отрасли сервопривод Tim используется для регулирования работы турбин и генераторов. Он позволяет точно управлять потоком рабочей среды, изменять режимы работы и поддерживать стабильную работу энергетического оборудования.

Применение сервопривода Tim также можно найти в других отраслях, таких как пищевая, фармацевтическая, водоочистка и другие. Его высокая точность и надежность делают его идеальным решением для задач управления трехходовыми клапанами.

Сервопривод трехходового клапана Tim представляет собой устройство, которое обеспечивает точное и надежное управление потоком жидкости или газа. Он используется в различных отраслях промышленности, включая нефтегазовую, энергетическую и химическую.

Принцип работы сервопривода трехходового клапана Tim основан на использовании электрического сигнала для управления двигателем, который в свою очередь перемещает затвор клапана. При этом обеспечивается регулирование потока с помощью изменения положения затвора.

Основными преимуществами сервопривода Tim являются высокая точность и стабильность работы, широкий диапазон регулирования и возможность удаленного управления. Благодаря этим характеристикам, сервопривод Tim широко применяется в системах автоматического управления и контроля процессов.

Устройство сервопривода Tim состоит из нескольких основных компонентов, включая двигатель, усилитель мощности, энкодер и регулятор. Компоненты взаимодействуют между собой для обеспечения точного управления потоком и максимальной эффективности работы.

В целом, сервопривод трехходового клапана Tim представляет собой надежное устройство, которое может быть успешно использовано в различных отраслях промышленности. Его преимущества включают высокую производительность, точность и стабильность работы, а также возможность удаленного управления

Он является важной составляющей многих автоматизированных систем и вносит значительный вклад в повышение эффективности и надежности производственных процессов

Правила установки, регулярность замены

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

  • Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
  • Ставится на расстоянии 20-30 см от котла.
  • Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.
  • Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
  • В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.

Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку)

Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание  — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины. Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

  • скачка линии в питании котлоагрегата;
  • существования источников блуждающих токов;
  • засор клапана-отсекателя инородными элементами;
  • наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание. Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка .

Процесс продувки газового клапана:

  1. По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
  2. Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
  3. Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
  4. Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
  5. Проверяют полученный результат, например, включив котел.
  6. Если котел загорится, горелка будет работать, то неисправность устранена.
  7. Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

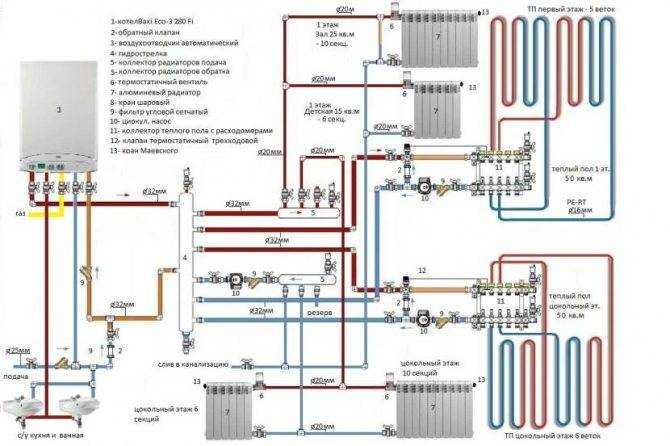

Схема тёплого пола с трёхходовым клапаном

Трёхходовой вентиль может устанавливаться совместно со смесительно-распределительным узлом, или как отдельное устройство.

Трехходовой клапан. Устанавливаем правильно.

Схема с отдельно установленным клапаном

Если клапан монтируется отдельно, то он берёт на себя все функции коллектора. Данная схема предназначена для маленьких комнат, не более 25 м2. Настройка температурного уровня производится специальным приспособлением и термостатом, они размещаются в клапане.

Минус применения клапана по такой схеме — нет возможности дозировать потоки.

Система выглядит так:

  • на трубе подачи горячего теплоносителя осуществляется установка трёхходового крана;
  • за ним крепится температурный датчик;
  • далее производится монтаж циркуляционного насоса, он будет доставлять воду с нужным градусом нагрева в половой трубопровод.

Схема без смесительного узла

Клапан со смесительным узлом

Он обеспечит бесперебойную работу полового  отопительного устройства, а вода поступающая в магистраль пола будет нужной температуры и необходимого объёма.

Схема подключения следующая:

  • на трубу подачи производится установка насоса, он будет качать нагретый теплоноситель от источника;
  • затем осуществляется монтаж температурного датчика, он будет контролировать степень нагрева;
  • на следующем этапе крепится трёхходовой вентиль — он смешивает теплоноситель до заданного градуса;
  • на обратном контуре размещается кран, через который будет поступать в трёхходовый прибор охлаждённая вода.

Схема со смесительным узлом

То есть, в трубы тёплого пола будет подаваться теплоноситель нагретый до требуемой температуры.

Схемы подключения в зависимости от конструкции

Кроме того, схемы подсоединения различаются конструкцией и направлением теплоносителя в приборе, бывают:

  1. L-образные — изделие оборудовано двумя отверстиями с боку и одним круглым снизу корпуса. Нагретая жидкость подаётся в боковой вход, а охлаждённая — в нижний. После смешивания, вода перемещается в ветки пола через другое боковое отверстие.
  2.  T-образные — оба потока, холодный и горячий, попадают в смеситель через боковые входы. Смешанный теплоноситель отправляется в пол по центральному нижнему выходу.

Определяясь со схемой для монтажа трёхпозиционного клапана, следует учитывать — как она впишется в обвязку магистрали.

Принцип действия в системе теплых полов

Производители системы теплых полов строго ограничивают уровень нагрева теплоносителя, которые будут применяться в оборудовании. Как правило, это достаточно низкое значение температуры – 40-500С. Однако уровень нагрева котлов намного выше. Чтобы не устанавливать отдельный нагревательный агрегат, и применяется термосмесительный клапан для теплого пола.

Циркуляция теплоносителя в такой схеме подчиняется следующему алгоритму:

  • Посредством коллектора горячий поток подается в трубопровод теплых полов.
  • При этом уровень нагрева задается установленным значением терморегулятора в 3-ходовом клапане.
  • При превышении заданного уровня срабатывает термоголовка, приводя в движение шток.

Трёхходовой клапан в системе теплых полов Источник ytimg.com

  • Подача горячего потока снижается, а объем охлажденного теплоносителя из обратной магистрали увеличивается.
  • В систему теплых полов поступает менее горячий поток.
  • При понижении температуры ниже заданного значения происходят обратные процессы в смесителе.
  • Холодный поток уменьшается, горячий, напротив, возрастает.
  • Цикл повторяет в автоматическом режиме на протяжении всего периода эксплуатации системы.

Схема теплых полов с 3-ходовым регулятором Источник tproekt.com

Принцип работы сервопривода трехходового клапана Tim

Сервопривод состоит из нескольких основных компонентов, включающих электропривод, пружину и шарнирный механизм. Электропривод, обычно работающий на 24 вольта, управляет открытием и закрытием клапана. Он подает электрический сигнал на пружину, которая в свою очередь передвигает клапан в нужное положение.

Трехходовой клапан имеет три отверстия или канала, которые позволяют потоку жидкости или газа проходить через клапан в разных комбинациях. Сервопривод регулирует положение клапана таким образом, чтобы оптимально управлять потоком и достичь заданных условий.

Принцип работы сервопривода трехходового клапана Tim заключается в следующем: когда пружина получает сигнал от электропривода, она сжимается или расширяется, передвигая клапан. Если требуется увеличить поток жидкости через одно отверстие, пружина перемещает клапан в положение, которое открывает это отверстие. Если требуется увеличить поток через другое отверстие, пружина перемещает клапан в нужное положение. Этот процесс повторяется, пока не будет достигнуто желаемое положение клапана.

Преимущества использования сервопривода трехходового клапана Tim включают высокую точность и надежность контроля потока жидкости или газа, а также возможность удаленного управления и автоматического регулирования. Кроме того, сервопривод обычно имеет компактный размер и не требует большого количества энергии для работы.

В итоге, сервопривод трехходового клапана Tim является важным компонентом системы отопления, вентиляции и кондиционирования воздуха, обеспечивающим эффективную и точную регулировку потока жидкости или газа. Благодаря своей надежности и возможностям удаленного управления, сервопривод трехходового клапана Tim обеспечивает комфорт и эффективность работы системы.

Процесс установки и настройки сервопривода Tim

Установка и настройка сервопривода Tim включает несколько этапов:

Шаг 1: Подготовка

Перед началом установки необходимо подготовить все необходимые инструменты и материалы. Проверьте наличие следующих компонентов:

  • Сервопривод Tim
  • Необходимые соединительные провода
  • Инструменты для крепления сервопривода

Шаг 2: Монтаж

1. Расположите сервопривод в нужном месте и закрепите его с помощью соединительных проводов.

2. Убедитесь, что сервопривод надежно закреплен и не подвержен вибрациям или перемещениям.

Шаг 3: Подключение питания

1. Подключите питание к сервоприводу Tim. Убедитесь, что напряжение соответствует требованиям, указанным в технической документации.

2. Проверьте, что питание подключено правильно и нет обрывов или повреждений проводов.

Шаг 4: Настройка параметров

1. Включите питание сервопривода и убедитесь, что он работает исправно.

2. Перейдите к настройке параметров, используя специальное программное обеспечение или команды управления.

3. Установите необходимые значения параметров, такие как скорость, усилие, диапазон движения и т. д.

4. Проверьте работу сервопривода в различных режимах и условиях.

Шаг 5: Проверка и окончательная настройка

1. Проверьте работу сервопривода после настройки параметров. Убедитесь, что он выполняет все функции и команды корректно.

2. При необходимости внесите дополнительные настройки для достижения оптимальной работы.

3. Закрепите все провода и компоненты, чтобы предотвратить их неконтролируемое перемещение или повреждение.

Процесс установки и настройки сервопривода Tim требует внимательности и следования инструкциям производителя. В случае возникновения затруднений или неисправностей, рекомендуется обратиться к специалистам.

Классификация клапанов

Без длительных введений отметим, что устройство может быть двух типов по принципу функционирования. Оно может быть:

  • разделительным;
  • смесительным.

Особенности действия каждого типа ясны уже из их названия. Смесительное устройство состоит из двух выходов и входа. Другими словами, оно необходимо для смешивания потоков жидкости, что может потребоваться в целях снижения ее температуры. К слову, это наиболее оптимальный вариант для того, чтобы задавать нужный режим в «теплом полу».

Сама процедура регулировки температурного режима предельно проста. Нужно лишь знать о текущих показателях температуры входящих потоков жидкости, с точностью просчитать требуемые пропорции каждого из них так, чтобы на выходе получить нужные показатели. Кстати, данное устройство при условии грамотного монтажа и регулировки способно функционировать и на разделение потока.

А вот разделительный клапан разделяет один поток надвое, следовательно, он оснащен одним входом и двумя выходами. Данное устройство применяется преимущественно для того, чтобы разделять поток горячей воды в системах ГВС. Хотя достаточно часто он встречается и в обвязке воздухонагревателей.

Внешне оба варианта практически идентичны. Но если ознакомиться с их чертежом в разрезе, то их основное отличие видно сразу. Шток, который установлен в устройстве смесительного типа, имеет один шаровой кран. Он располагается по центру и перекрывает основной проход.

Что же касается разделительных приборов, то в них шток имеет два таких клапана, которые устанавливаются на выходах. Они функционируют по следующему принципу: один из них придавливается к седлу, закрывая проход, а другой параллельно с этим открывает проход №2.

По методу управления современные модели могут быть:

  • электрическими;
  • ручными.

В большинстве случаев используется ручной прибор, который внешне напоминает обыкновенный шаровой кран, но оснащен тремя выходными патрубками. А вот электрические модели, имеющие автоматическое управление, применяются преимущественно в частных домах, а именно для того, чтобы распределять тепло. Например, пользователь может настроить температурный режим по комнатам, а рабочая жидкость будет поступать в соответствии с удаленностью комнаты от отопительного прибора. Как вариант – можно совместить его с «теплым полом».

Видео – Прибор в бойлерной группе

Трехходовые клапаны, равно как другие приборы, определяются в соответствии с давлением в системе и диаметром подвода. Все это регламентируется ГОСТом. И если требования последнего не будут соблюдаться, это будет расценено как грубое нарушение, в особенности, если речь идет о показателе давления в магистрали.

Латунные фитинги и трубопроводы из полиэтилена низкого давления

Советуем вам ознакомиться с нашим руководством по выбору и монтажу латунных фитингов для ПНД труб, все

Преимущества применения сервопривода Baxi

Сервопривод Baxi предоставляет ряд преимуществ, которые делают его отличным выбором для управления трехходовым клапаном. Вот некоторые из основных преимуществ:

1. Точное управление: Сервопривод Baxi обеспечивает высокую точность при управлении трехходовым клапаном. Благодаря этому, возможна более точная настройка работы системы отопления и горячего водоснабжения.

2. Быстрая реакция: Благодаря высокой скорости перемещения, сервопривод Baxi обеспечивает быструю реакцию на изменения температуры или потока в системе. Это позволяет более эффективно регулировать работу трехходового клапана.

3. Надежность: Сервопривод Baxi изготовлен из высококачественных материалов и имеет прочную конструкцию, что обеспечивает его долговечность и стабильную работу в течение длительного времени.

4. Простота установки: Установка сервопривода Baxi на трехходовой клапан является простой и удобной процедурой, которую может выполнить специалист по обслуживанию систем отопления и водоснабжения. Это существенно сокращает время и затраты на установку и подключение устройства.

5. Энергоэффективность: Сервопривод Baxi потребляет минимальное количество энергии при выполнении своих функций. Это позволяет снизить энергопотребление системы отопления и горячего водоснабжения, что приводит к экономии электроэнергии и снижению расходов на оплату коммунальных услуг.

6. Совместимость: Сервопривод Baxi совместим с различными моделями трехходовых клапанов, что делает его универсальным и пригодным для использования в различных системах отопления и водоснабжения.

7. Удобное управление: Сервопривод Baxi обладает простым и интуитивно понятным интерфейсом управления, что делает его удобным в использовании и настройке.

Применение сервопривода Baxi позволяет повысить эффективность и надежность работы системы отопления и горячего водоснабжения, а также снизить энергопотребление и затраты на эксплуатацию. Это делает его отличным выбором для любого типа здания, где требуется точное и энергоэффективное управление трехходовым клапаном.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
