Для чего нужен обратный клапан на бензонасосе и как его самостоятельно заменить

Топливный обратный клапан - где расположен и как ремонтировать

Характерные признаки неисправности обратного клапана

  • неожиданная смена оборотов силового агрегата при запуске или во время движения;
  • пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
  • нестабильная работа мотора на низких или холостых оборотах;
  • потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.

В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

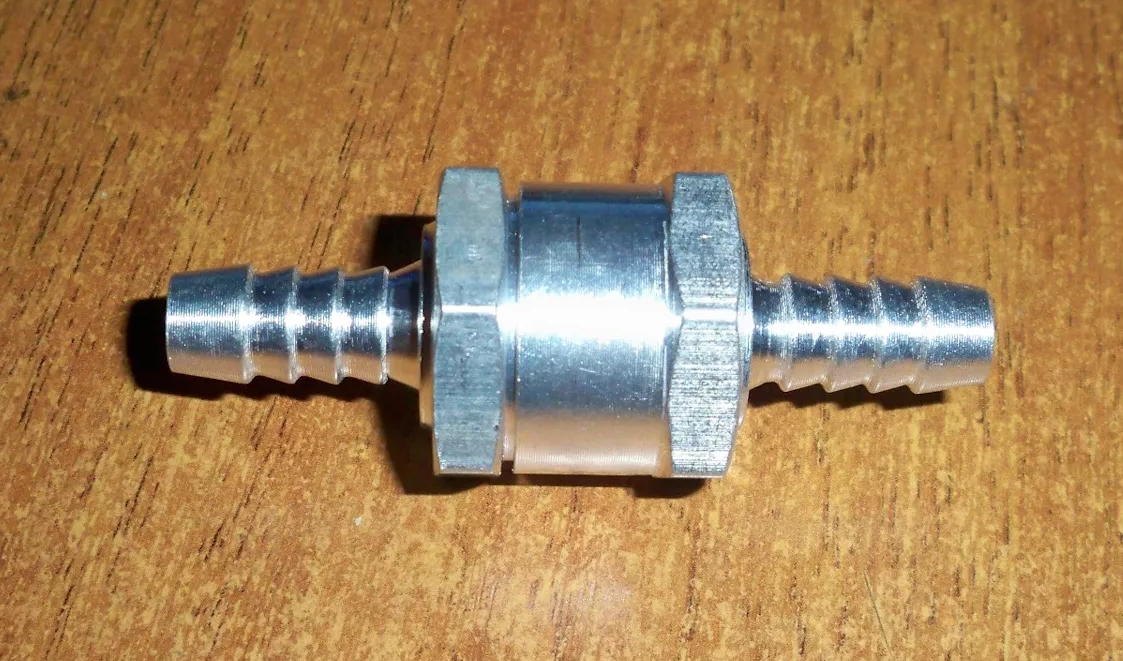

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

  • В силовых установках с инжектором может стоять в корпусе бензинового насоса.
  • Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

  • на отечественном грузовике: КАМАЗ 740;
  • чешской косолапой Татре;
  • на Мане;
  • и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан

Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности

А также определимся со способами его проверки.

Основные признаки неисправности обратного клапана и регулятора давления топлива

Основные признаки неисправности ОКДТ и РДТ весьма схожи, что иногда затрудняет определение виновника проблем в случае присутствия в автомобиле обоих устройств. Определить место неисправности можно, измеряя выдаваемое устройствами рабочее давление на выходе.

Типичный признак неисправности ОКДТ – нестабильный запуск двигателя (особенно после простоя). Через неисправный клапан (ослабла пружина, износилось седло или стопор клапана) горючее просачивается обратно в бак, в результате давление в топливной системе может быть недостаточным для нормального запуска. В дизелях неисправный ОКДТ может привести к «завоздушиванию» топливопроводов и нестабильной работе мотора даже во время движения.

Симптомы неисправности редукционного клапана могут быть более разнообразными, и некоторые из них могут также быть признаками проблем с обратным клапаном – вынесение вердикта лучше доверить автомеханику. В любом случае ремонту редукционный и обратный клапаны не подлежат – они меняются целиком, благо стоят недорого. Задуматься о диагностике и замене этих деталей стоит, если ваш автомобиль проявляет следующие симптомы:

  • Автомобиль плохо заводится
  • «Плавают» обороты двигателя
  • Автомобиль беспричинно глохнет
  • Двигатель «тупит» при разгоне
  • Увеличился расход топлива
  • При разгоне из выхлопной трубы идет черный дым (это может быть признаком избытка топлива в камерах сгорания)
  • Увеличился выброс СО и CH (может быть зафиксировано во время техосмотра)

Регулятор давления топлива (редукционный клапан) – устройство и функции

В автомобильных моторах с системой впрыска используется регулятор давления топлива (его еще называют редукционным клапаном). В двигателях данного типа количество впрыскиваемого топлива определяется продолжительностью впрыска и составом горючей смеси (ее пропорциями).

В системах с рециркуляцией горючего РДТ, установленный на топливной рампе, сливает излишки поступившего к форсункам топлива обратно в бак. В системах без рециркуляции РДТ устанавливается в корпусе топливного насоса или в баке, и обеспечивает стабильное давление горючего в системе по отношению к атмосферному давлению. Мощность двигателя в такой системе регулируется продолжительностью впрыска горючего в форсунки.

Конструктивно РДТ представляет собой мембрану, которая уравнивает давление горючего, с одной стороны, и давление прижимной пружины и поступающего в мотор воздуха – с другой.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Разновидности клапанов

  • 1 Разновидности клапанов

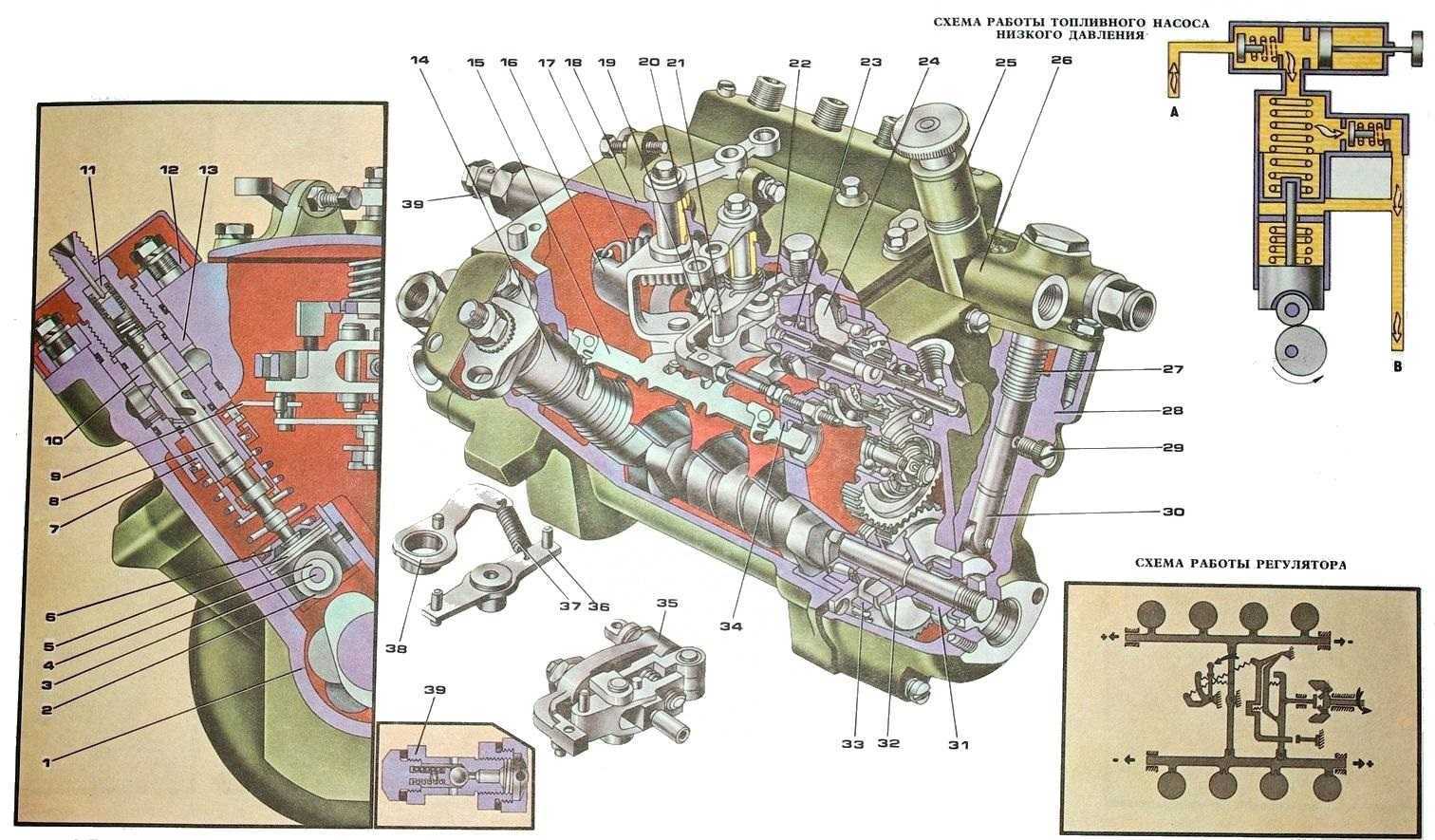

  • 2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

  1. В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
  2. Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
  3. Он обеспечивает улучшение наполнения насоса топливом.
  4. Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
  5. Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.
