Неполадки движка время от времени знают о себе знать. Зачастую, это связано с износом основных узлов и агрегатов или неправильной эксплуатацией. Также, весьма важным фактором можно считать и обслуживание мотора.

• Неисправности ТНВД, связанную с плохим качеством горючего на территории СНГ.
• Система охлаждения. Эта поломка возникает вследствие механического износа узлов.
• Схема электрооборудования несовершенная.
• Износ поршневой группы.
• Клапанный механизм.
• Стартер и генератор.

Наиболее частый вопрос, который задают автомобилисты в интернете — момент затяжки головки блока цилиндров. Для затяжки креплений ГБЦ имеется схема, которой необходимо руководствоваться.

Затягиваться должны с силой предусмотренной заводом изготовителем, которая составляет — гайки шпилек крепления головки цилиндров 240–260 (24–26) Н·м (кгс·м).

Особенности устройства семейства дизелей семейства ЯМЗ-840

От успешно зарекомендовавшей себя на практике архитектуры устройства «V-образная на 12 цилиндров» конструкторы Ярославского моторного завода отказываться не стали. Однако, для оптимизации полезных эксплуатационных характеристик данного семейства дизелей, в их конструкцию было внесено несколько немаловажных изменений.

В частности, были увеличены до 140 миллиметров диаметры цилиндров. Благодаря этому, при ходе поршня в 140 мм, общий рабочий объём камер сгорания данного мотора возрос до 25,86 литра.

Была изменена конструкция головки блока цилиндров, получивших по четыре клапана на каждый цилиндр. Это потребовало монтажа распределительного вала нового образца. Принятые меры позволили повысить эффективность мотора – за счёт лучшего наполнения цилиндров горючей смесью.

Поскольку с самого начала предполагалось оснащать все моторы семейства ЯМЗ-840 системой турбонаддува, то была понижена степень сжатия – до соотношения 14,1:1. Турбокомпрессора было установлено два, и повышена степень нагнетания во впускном тракте.

В итоге и был получен мощный энергонасыщенный двигатель с высоким эксплуатационным ресурсом, способный длительное время выдерживать весьма значительные нагрузки.

Было применено использование индивидуальных для каждого цилиндра унифицированных головок цилиндров, что упростило конструкцию отливки, унифицировало головки цилиндров для моторов с различным числом цилиндров, улучшило приспособленность дизеля к ремонту и упростить проблему уплотнения газового стыка.

Применение стальных прокладок кардинальным образом решило проблему уплотнения газового стыка и регулировку надпоршневого зазора – за счёт установки прокладок разной толщины.

Использование поршней с относительно короткими юбками, с 2-мя компрессионными и 1-м маслосъёмным кольцом уменьшило габариты двигателя по высоте и ширине, повысило жёсткость цилиндровой части блока и гильз цилиндров, а также повысить механический КПД дизеля за счёт сокращения потерь на трение.

Было использовано полостного масляное охлаждение поршней. Конструкция привода газораспределения, топливного насоса и агрегатов автомобиля от заднего конца коленчатого вала обеспечило защищенность двигателя от вибрации и уменьшило его шумность.

Использование четырёх клапанов на каждый цилиндр двигателя с целью улучшения наполнения и снижения насосных потерь, профилированные впускные каналы, обеспечивающие заданный момент закрутки воздушного заряда, существенно повлияли на улучшение топливной экономичности мотора.

Был установлен эффективный гаситель крутильных колебаний коленвала с целями понижения напряжений в его элементах. Для повышения рабочего ресурса (свыше 10-ти тысяч часов) шейки коленчатого вала были азотированы.

Были применены масляные фильтры полнопоточного типа, с высокой степенью очистки и бессопловый центробежный масляный фильтр – для улучшения качества фильтрации моторного масла. Выносными высокоэффективными воздушными фильтрами сухого типа предотвращается вероятность износа цилиндров и улучшаются показатели дизеля.

Гидравлической или дисковой муфтой в приводе вентилятора обеспечиваются автоматическое и ручное управление включением вентилятора.

Был применён встроенный (в систему охлаждения мотора) охладитель наддувочного воздуха типа «вода-воздух» для снижения теплонапряжённости, улучшения экономичности и ресурса.

В процессе выработки оптимальной конструкции были подобраны оптимальные фазы газораспределения, форма камеры сгорания, угол опережения впрыска дизтоплива, элементы топливной системы с целью получения высоких показателей по топливной экономичности, дымности, токсичности и шуму.

Были применены новые топливные насосы высокого давления с максимальным давлением впрыска дизтоплива до 800 кГс/см2.

Как правильно выставить зажигание на двигателе ЯМЗ-7511

21.02.2020

Для обеспечения эффективной и бесперебойной работы техники с двигателем ЯМЗ-7511 водителям важно уметь регулировать зажигание. Прежде всего нужно проанализировать состояние и откалибровать тепловые зазоры поршневого узла

Делайте это на холодном ДВС или не раньше, чем через 1 час после того, как вы его заглушили

Прежде всего нужно проанализировать состояние и откалибровать тепловые зазоры поршневого узла. Делайте это на холодном ДВС или не раньше, чем через 1 час после того, как вы его заглушили.

Этапы регулировки зазоров клапанного механизма

1. Выключите подачу топлива.
2. Отверните болты крепления крышек головок цилиндров и снимите крышки.
3. Проверьте момент затяжки болтов крепления осей коромысел. Он должен быть в диапазоне 120−150 Н•м (12−15 кгс•м).
4. Проверните коленчатый вал по часовой стрелке (если смотреть со стороны вентилятора) до момента, когда впускной клапан первого цилиндра полностью поднимется (закроется). Не прекращая вращать вал, проверните его еще приблизительно на треть оборота (около 120º).
5. Проверьте щупом зазор между торцом клапана и носком коромысла у выпускного и впускного клапанов первого цилиндра. Его величина должна находиться в пределах 0,25-0,3 мм. Если необходима регулировка, действуйте следующим образом.Отверните гайку регулировочного винта, вставьте в зазор щуп и, вращая винт отверткой, установите зазор рекомендуемой величины. Придерживая винт отверткой, затяните гайку и проверьте величину зазора. Если регулировку выполнили правильно, то щуп толщиной 0,25 мм входит при легком нажиме, а 0,30 мм – с усилием.

Регулировку зазоров клапанного механизма остальных цилиндров выполняйте аналогично. Проверните коленчатый вал в том же направлении, пока не закроется впускной клапан регулируемого цилиндра, и дополнительно еще на треть оборота. Отрегулируйте зазоры, как описано в пункте 5.Важно: регулировка зазоров по цилиндрам должна проводиться в соответствии с порядком их работы! Приведем нумерацию – 1-5-4-2-6-3-7-8.
Запустите двигатель. Если отрегулировали правильно, стуки в клапанном механизме должны отсутствовать. При появлении характерных стуков клапанов остановите двигатель и заново выполните регулировку зазоров.

Поставьте и закрепите крышки головок цилиндров, проверьте состояние прокладок. Масло не должно подтекать в местах прилегания крышек. прилегаютИз-за возможного соприкосновения элементов ГРМ при вращении коленвала допускается зазор 0,2-0,4 мм.

Регулировка зажигания на двигателе ЯМЗ-7511

Для упрощения настройки УОВТ на картере маховика есть два люка. На диске в двух точках сделаны отметки углов: для нижнего — в числовом формате, для бокового — в буквенном.

Каждая буква соответствует определенному значению:

• А — 20Е;
• Б — 15С;
• В — 10D;
• Г — 5С.

Обратите внимание, что УОВТ должен быть 6J*1

• Убедитесь, что поршни первого цилиндра закрыты.
• Вращайте коленвал слева направо ключом для фиксации шкива, пока метка маховика не совпадет с меткой указателя угла.

Если этого не произошло, расслабьте болт, соединяющий клеммы, и крутите гаситель, пока штрихи не совместятся. Зафиксируйте клеммы снова.

Измерьте отклонение пластин от положения в одной плоскости в местах их фиксации. Оно не должно превышать 1 мм в обе стороны.

Если вы не готовы выполнить регулировку зажигания самостоятельно, обратитесь за помощью в сервисный центр, чтобы избежать ошибок

При необходимости ремонта или замены детали обращайте внимание на качество запчастей ЯМЗ. Приобретайте их у официального дилера

• ПРЕДЫДУЩАЯ ЗАПИСЬ
• В НАЧАЛО
• СЛЕДУЮЩАЯ ЗАПИСЬ

Обслуживание

Обслужить двигатель ЯМЗ 7511 достаточно просто, поскольку особых отличий от обслуживания старшего брата 238-го — не существует. Каждое плановое сервисное обслуживание должно проводиться с периодичностью 20 000-25 000 км пробега. Если следовать инструкции по обслуживанию и ремонту, то необходимо выполнять следующий ряд операций:

1. Замена масла.
2. Регулировка клапанного механизма.
3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
4. Очистка форсунок.
5. Регулировки, связанные с топливным насосом высокого давления.
6. Другие операции, направленные на техническое обслуживание силового агрегата.

Резюме

Перекрыв подачу топлива, демонтировав клапанную крышку и проверив затяжку осей коромысел ГРМ, приступают к регулировке выпускного и впускного клапанов ЯМЗ 238 согласно установленного диапазона (0,25-0,3 мм):

Тепловые зазоры клапанного механизма предназначены для обеспечения герметичной посадки клапана на седло при тепловом расширении деталей механизма во время работы двигателя. Величина теплового зазора у впускного клапанов устанавливается одинаковой и регулируется в пределах 0,25 0,30 мм. При проверке на двигателе из-за возможного биения сопрягаемых двигателей распределительного механизма тепловые зазоры должны укладываться в пределы 0,20-0,40 мм. При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей распределительного механизма. При очень малых зазорах в результате нагрева или износа рабочих фасок клапана и седла головки не обеспечивается герметичность камеры сгорания, двигатель теряет компрессию, перегревается и не развивает полной мощности.

Тепловые зазоры регулировать на холодном двигателе или через 15 минут после его остановки.

При регулировке клапанного механизма и повторной проверке тепловых зазоров коромысла клапанов рекомендуется прижать:

— на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к стопорному кольцу;

— на головке левого ряда цилиндров коромысла выпускных клапанов к стопорному кольцу, впускных клапанов — к торцу оси.

Выпускные клапана правого ряда цилиндров расположены к вентилятору, левого ряда цилиндров — к маховику. Последовательность регулировки:

1. Выключить подачу топлива.

2. Отвернуть барашки крепления крышек головок цилиндров и снять крышку.

3. Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120-150 Н•м (12-15 кгс•м).

4. Проворачивая коленчатый вал по часовой стрелке (со стороны вентилятора) ключом за болт крепления шкива (рис.46) или ломиком за отверстия в маховике (рис.47) и внимательно наблюдая за движением впускного клапана первого цилиндра, установить момент, когда он полностью поднимется (т.е. полностью закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота. В это время в первом цилиндре происходит такт сжатия, и оба клапана этого цилиндра будут закрыты.

Рис. 46. Проворачивание коленчатого вала за болт крепления шкива.

Рис. 47. Проворачивание коленчатого вала ломиком за отверстие в маховике.

5. Проверить щупом зазор между торцом клапана и носком коромысла у впускного клапанов первого цилиндра и при необходимости отрегулировать.

6. Для регулировки зазоров отвернуть контргайку регулировочного винта, вставить в зазор щуп, и вращая винт отверткой (рис. 48), установить зазор 0,25-0,30 мм. Придерживая винт отверткой, затянуть контргайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

Рис. 48. Регулировка зазора клапанного механизма.

7. Для регулировки зазоров клапанного механизма следующего цилиндра провертывать коленчатый вал в направлении вращения до момента полного закрытия впускного клапана регулируемого цилиндра и дополнительно провернуть еще примерно на 1/3 оборота. Регулировать зазоры в каждом цилиндре, как указано выше.

Регулировать клапанные зазоры по цилиндрам рекомендуется в порядке их работы 1-5-4-2-6-3-7-8. Порядок нумерации цилиндров изображен на рис. 2.

8. После регулировки зазоров пустить двигатель и прослушать его работу. При появлении стука клапанов остановить двигатель и вновь проверить зазоры.

9. Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

• Чемодан замерщика натяжных потолков своими руками



• Трехколесный грузовой велосипед своими руками



• Как сделать шпаргалку на скотче



• Панно с оленем своими руками



• Как сделать экзему для военкомата

Обзор модификаций двигателя «ЯМЗ-7511» и сферы их применения

Дизельные моторы серии «ЯМЗ-7511» в сравнительно короткий срок получили широкое применение на бортовых автомашинах, седельных тягачах, самосвалах, прочей автомобильной и автобусной технике. Всего насчитывается 20 модификаций данной дизельной «восьмёрки», практически каждая из которых «подгонялась» под потребности определённого вида техники, под конкретного партнёра , «Гомсельмаш» и прочие.

Большегрузный самосвал «МоАЗ-7505» с двигателем «ЯМЗ-7511»

Так где же ставят «7511-е»? Вот чёткий и исчерпывающий ответ. Конкретно о практическом применении каждого из вариантов двигателя:

• ЯМЗ-7511.10 – основная комплектация с индивидуальными головками цилиндров, поставляемая вместе с коробкой переключения передач ЯМЗ-239 и сцеплением ЯМЗ-184. Двигатель ЯМЗ-7511.10 используется в составе шасси МЗКТ-65272 на седельных тягачах МЗКТ-74181, производства Минского завода колёсных тягачей.
• ЯМЗ-7511.10-01 и ЯМЗ-7511.10-06 – другой вариант силового агрегата для седельных тягачей на шасси МЗКТ 6х6, 8х4, 8х8. Данная техника известна, прежде всего, как «колёса» такого грозного отечественного вооружения, как «Тополь-М», ЗРК «Печора», ПВО-комплекс «С-300».
• ЯМЗ-7511.10-10 – в комплекте с механизмом отбора мощности (МОМ) и со сцеплением ЯМЗ-184 используется в составе мощного фрезерно-роторного снегоочистителя производства «Севдормаш» (Северодвинского завода дорожных машин).
• ЯМЗ-7511.10-11 – двигатель для колёсных шасси БАЗ производства БЗКТ (Брянского завода колёсных тягачей), тягачей высокой проходимости грузоподъёмностью от 14ти до 40 тонн, прежде всего для военной техники. Производится с коробкой переключения передач ЯМЗ-2393-03 и со сцеплением ЯМЗ-184.
• ЯМЗ-7511.10-12 – используется в составе шасси и самосвалов грузовых автомашин «Урал -6563» 8х4.
• ЯМЗ-7511.10-16 – мотор для использования на шасси «КрАЗ -7140Н61С6» и на седельных тягачах «КрАЗ-6140ТЕ».
• ЯМЗ-7511-18 – дизель для применения на шасси «МЗКТ» и на челябинских тяжёлых энергонасыщенных промышленных тракторах-бульдозерах марки «ДЭТ-250». Двигатель выполнен под установку охладителя наддувочного воздуха (монтируется он непосредственно на изделии).
• ЯМЗ-7511.10-34 – ещё один вариант для оснащения колёсных автотягачей производства МЗКТ, специально для шасси модели тягача «МЗКТ-65272».
• ЯМЗ-7511.10-35 – мотор, используемый в составе шасси «МЗКТ-8021-02», «МЗКТ-80211-02», в их специальном –тропическом – исполнении.
• ЯМЗ-7511.10-36 в комплекте с коробкой переключения передач ЯМЗ-239-22 или ЯМЗ-239-12 (с двухконусными синхронизаторами) и со сцеплением ЯМЗ-184-15. Сфера применения: бортовые автомашины и седельные тягачи, а также лесовозы и сортиментовозы Минского автомобильного завода.
• ЯМЗ-7511.10-37 – специальные моторы для комплектования кормоуборочных комбайнов «РСМ-1401» от .
• ЯМЗ-7511.10-38 – был разработан конкретно для зерноуборочных комбайнов «РСМ-181» .
• ЯМЗ-7512.10 – силовой агрегат для самосвалов и погрузчиков «МоАЗ» (Могилёвский авто), а также специальных кормоуборочных комплексов «Полесье».
• ЯМЗ-7512.10-04 – основной двигатель в составе самосвалов «МоАЗ-75051» и погрузчиков «МоАЗ-4048».
• ЯМЗ-7512.10-05 — используется в составе кормоуборочных комплексов – комбайнов «Полесье», производства .
• ЯМЗ-7513.10; ЯМЗ-7513.10-03 – используется в составе шасси «МЗКТ-65272», на седельных тягачах «МЗКТ-74181».
• ЯМЗ-7514.10 и ЯМЗ-7514.10-01 – специальные двигатели для его применения в составе дизельных электростанций мощностью в 200 кВт, различных отечественных производителей.

Седельный тягач «КрАЗ-6140» с двигателем «ЯМЗ-7511»

В общем и целом, 8ми-цилиндровые «ярославцы» сегодня представлены на порядка полусотни модификаций различной тяжёлой техники. Многие наработки «ЯМЗ-7511» представляют собой специализированные версии, сделанные под какую-либо конкретную технику.

Как выставить зажигание для двигателя ЯМЗ 7511

Корректная работа двигателя внутреннего сгорания ЯМЗ 7511 напрямую зависит от правильного выставления угла опережения впрыска дизеля. Сокращенно он называется УВОТ. Далее расскажем пошагово о том, как правильно выполнить упомянутую задачу самостоятельно.

Оценка текущего состояния наряду с калибровкой тепловых щелей поршневых узлов проводится либо перед запуском мотора, либо после завершения его работы. Если двигатель был остановлен, то следует подождать не менее 15-20 минут, после его затихания, чтобы он немного остыл.

Нужно снять клапанные крышки, закрывающие головки цилиндров агрегата, и запустить процесс подачи топлива при помощи скобы регулятора, прежде чем приступить к выполнению процесса калибровки щелей. Степень затяжки шайб, удерживающих оси коромысел, оценивается благодаря применению динамометрического ключа, имеющегося в наборе инструментов любого водителя грузового автомобиля.

Какие зазоры поршневого узла для двигателя ЯМЗ 7511 допустимы

В случае анализа поршневых зазоров двигателя ЯМЗ 7511, а также при очередной их регулировке, коромысла нужно прижать согласно местоположению головок БЦ. А именно:

• находящийся справа ряд: выпускные поршни прижимаются к лобовой части оси, впускные – к стопорному ободу;
• находящийся слева ряд: выпускные – к ободу; впускные – к лобовой части.

Настройка зазора осуществляется раскруткой шайбы калибровочного болта. После этого в щель вводится специальный щуп и обеспечивается свободное место размером от 0,25 до 0,30 мм. Для этого прокручивается болт с помощью подходящего для этого инструмента. После того, как упомянутые выше размеры были заданы, обеспечивается затяжка шайбы. Если размеры были выставлены правильно, тогда щуп диаметром 0,30 мм будет с трудом проходить в имеющееся свободное пространство. Отметим, что в процессе работы газораспределительного механизма наблюдаются вибрации и биения, поэтому допускаются изменения размеров зазора от 0,2 до 0,4 мм.

Как калибруются щели поршневого узла для двигателя ЯМЗ 7511

Щели калибруются, исходя из последовательности работы цилиндров двигателя внутреннего сгорания ЯМЗ 7511 – 1, 5, 4, 2, 6, 3, 7, 8. Настройка выполняется по следующему алгоритму для цилиндра 1.

Сначала задается момент цилиндра:

1. прокручивается коленчатый вал (слева направо) относительно вентилятора;
2. наблюдается движение впускного поршня;
3. устанавливается момент тогда, когда клапан полностью закрывается;
4. вал дополнительно проворачивается на 1/3 оборота.

Теперь в первом цилиндре осуществляется процесс калибровки. После этого переходят к настройке следующего цилиндра, исходя из указанного выше порядка. Для этого также проворачивается вал до тех пор, пока не закроется клапан, осуществляется дополнительный проворот на одну треть и выполняется калибровка.

Оценка и калибровка УОВТ для ЯМЗ 7511

Картер маховика мотора ЯМЗ 7511 оснащен несколькими люками, использующимися для настройки угла опережения впрыска топлива. Непосредственно на маховике имеются отметки углов (в 2 точках). Нижний указатель – отметка числовая, боковой указатель – отметка буквенная.

• А – 20°;
• Б – 15°;
• В – 10°;
• Г – 5°.

Коленчатый вал прокручивается со стороны вентилятора до той поры, пока не совместятся штрихи на маховике так, как рекомендовано инженерами-конструкторами. При этом необходимо помнить, что клапаны первого цилиндра должна быть закрыты.

Коленвал прокручивается при помощи специального ключа за шуруп, фиксирующий шкив. При этом метка цилиндра-маховика совмещается с меткой указателя. Если не удается добиться совмещения, то выполняются такие операции, как:

• расслабляется фиксирующий шуруп;
• прокручивается гаситель для совмещения штрихов;
• крепежный элемент закручивается вновь.

Допустимо отклонение в 1 мм. Оно измеряется в местах фиксации пластин.

Настройка топливной аппаратуры для двигателя ЯМЗ 7511

Когда зажигание выставлено, а двигатель прогрет до рабочих температурных значений, можно приступать к калибровке. Для этого задается мощность 290 кВт при кручении коленчатого вала 1900 об/мин. Расход топлива при этом не будет превышать 65 литров за час. Затем на калибровочный болт надевается колпачковая шайба, затягиваемая до упора.

Подчеркнем, что при эксплуатации двигателя ЯМЗ 7511 следует дополнительно следить за состоянием масляного насоса, обеспечивающего своевременную смазку узлов мотора.

Если самостоятельное выставление зажигания и настройка щелей поршневого узла вызывают затруднения, то обратитесь к специалистам, которые профессионально выполнят эту задачу. Обычно выполнение всех операций занимает небольшое количество времени и не требует больших расходов.

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

ГРМ двигателя ЯМЗ-7511

Сборка распредвала ЯМЗ-7511

Соединить шестерню распределительного вала (7511.1006214) с шестерней ведущей (7511.1029116), вставить 9 болтов (М10) и завернуть (S=17).

Установить распределительный вал ЯМЗ-7511/7514 на деревянную подставку вертикально передним кольцом вверх.

Смазав упорный фланец (236-1006236-Б) дизельным маслом, надеть его на шейку распределительного вала.

Вставить в паз сегментную шпонку 6х9.

Напрессовать до упора шестерню распредвала в сборе с шестерней ведущей с помощью оправки.

Проверить зазор между упорным фланцем (236-1006236-Б) и передней опорой шейки распределительного вала.

Зазор должен быть в пределах 0,06-0,21 мм; при отсутствии зазора заменить неисправные детали.

Надеть на вал замковую шайбу (312580-П2), совместив ее усик с пазом шестерни. Завернуть гайку (311412-П2) М 27?2 с моментом Мкр=270-320 Нм (27-32 кг/см) и застопорить отгибанием усов шайбы на грань гайки (S=46).

Установка распредвала ЯМЗ-7511

Установить вал распределительный во втулки блока цилиндров, ввести шестерни в зацепление.

Провернуть вал распределительный, совместив отверстие в шестернях и в упорном фланце с резьбовыми отверстиями в блоке цилиндров.

Собрать болты крепления вала (М8 310129-П2, 2 шт.) с шайбами (8Т, 252135-П2, 2 шт.), завернуть болты в блок цилиндров на 2-3 нитки резьбы от руки. Завернуть болты крепления распредвала окончательно (S=12).

Проверить легкость вращения вала, заедание не допускается.

Установка крышки шестерен ГРМ ЯМЗ-7511/7514

Развернуть блок цилиндров на стенде (сборочной тележке) передним торцом вверх и на 180 град.

Нанести герметик 2-3 капли на резьбовую часть нижних отверстий М10 (влево и вправо) (герметик).

Смазать нижнюю плоскость блока цилиндров под прокладки смазкой «Литол-24».

Установить прокладки шестерен распределения правую (238АК-1002266) и левую (238АК-1002265) на штифты блока цилиндров.

Установить в резьбовые отверстия блока цилиндров два направляющих технологических стержня.

Проверить наличие пружины в манжете. Установить подсобранную крышку шестерен распределения на штифты блока по направляющим стержням и конусу коленчатого вала, не допуская сбивания прокладок и пружин манжеты.

Собрать болты крепления крышки с шайбами, завернуть болты в блок на 2-3 нитки резьбы от руки.

Болт М10, 200325-П29, 2 шт. Шайба 14, 252016-П29, 4 шт. Болт М10, 200328-П29, 1 шт. Шайба 14, 252138-П2, 2 шт. Болт М14, 200822-П29, 4 шт. Шайба 10, 252136-П2, 8 шт. Болт М10, 4593271074, 1 шт. Болт М14, 200827-П2, 2 шт.

Завернуть болты крепления крышки шестерен распределения окончательно с Мкр=25-32 Нм (2,5-3,2 кг/см) (S=14, 17). Первый верхний болт со стороны правого ряда цилиндров и верхний болт со стороны левого ряда цилиндров не заворачивать.

Ввернуть с помощью шпильковерта в торец крышки шестерен распределения, шпильки крепления привода вентилятора (М10, 310423-П29, 4 шт.), а сбоку шпильки крепления патрубка подводящего ЖМТ (М10, 310423-П29, 2 шт.), предварительно нанеся на резьбу тонкий слой герметика «Ангерм-100».

Установка коромысел клапанов ГРМ ЯМЗ-7511

Установить штанги толкателей (236-1007176-А2, 16 шт.) в отверстия головки и блока цилиндров, совместив наконечники штанг с пятой толкателя.

Проверить и при необходимости установить винт коромысел в положение, когда под завернутой до упора гайкой будет находиться 3-5 витков резьбы.

Установить шпильки на шайбы (312399-П2, 16 шт.) и навернуть гайки (М16, 311408-П2, 16 шт.) на 2-3 нитки резьбы от руки.

Завернуть гайки крепления коромысел окончательно с Мкр=118-147 Нм (12-15 кг/см).

Необходимые инструменты

Для правильного регулирования клапанов ЯМЗ 7511 вам понадобятся следующие инструменты:

• Ключ для регулировки клапанов;
• шестигранные ключи для откручивания гаек;
• ключи для отсоединения проводов, если они мешают доступу;
• толкатель для проверки и регулировки зазора между клапаном и гидрокомпенсатором;
• штангенциркуль для измерения зазора;
• тряпки или бумага для протирки поверхностей;
• герметик для клапанов;
• смазка гидрокомпенсаторов;
• инструменты для снятия и установки капота и его фиксации в открытом положении.

При регулировке следует обращать внимание на правильное использование инструментов, проводить работы аккуратно, чтобы не повредить детали двигателя

Важно также соблюдать предписанные в инструкции технического обслуживания последовательность действий и параметры для корректной работы двигателя

Обслуживание

Обслужить двигатель ЯМЗ 7511 достаточно просто, поскольку особых отличий от обслуживания старшего брата 238-го — не существует. Каждое плановое сервисное обслуживание должно проводиться с периодичностью 20 000-25 000 км пробега. Если следовать инструкции по обслуживанию и ремонту, то необходимо выполнять следующий ряд операций:

1. Замена масла.
2. Регулировка клапанного механизма.
3. Замена фильтров. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: фильтр тонкой и грубой очистки масла, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экофильтр для выхлопа.
4. Очистка форсунок.

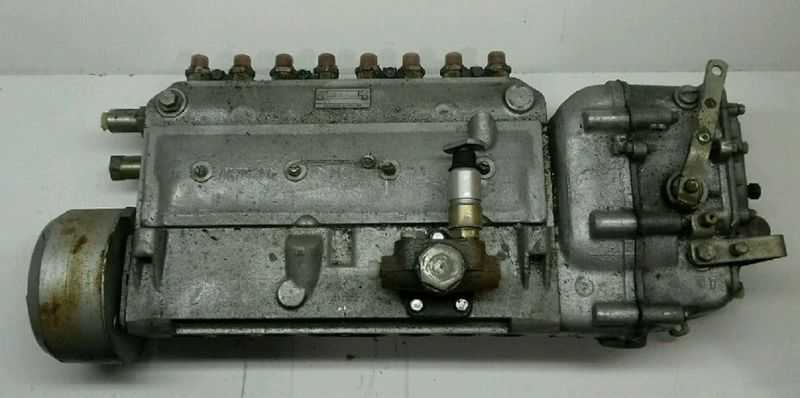

5. Регулировки, связанные с топливным насосом высокого давления.
6. Другие операции, направленные на техническое обслуживание силового агрегата.
