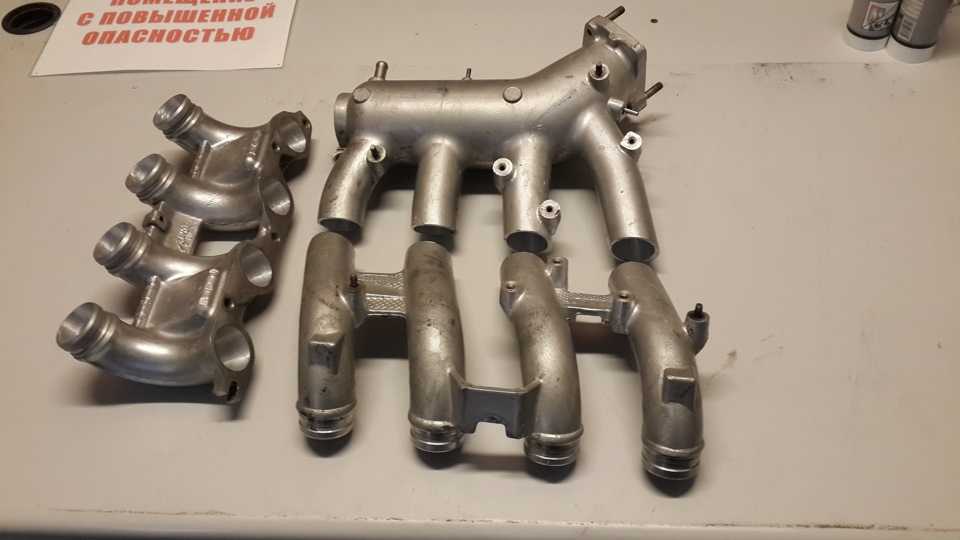

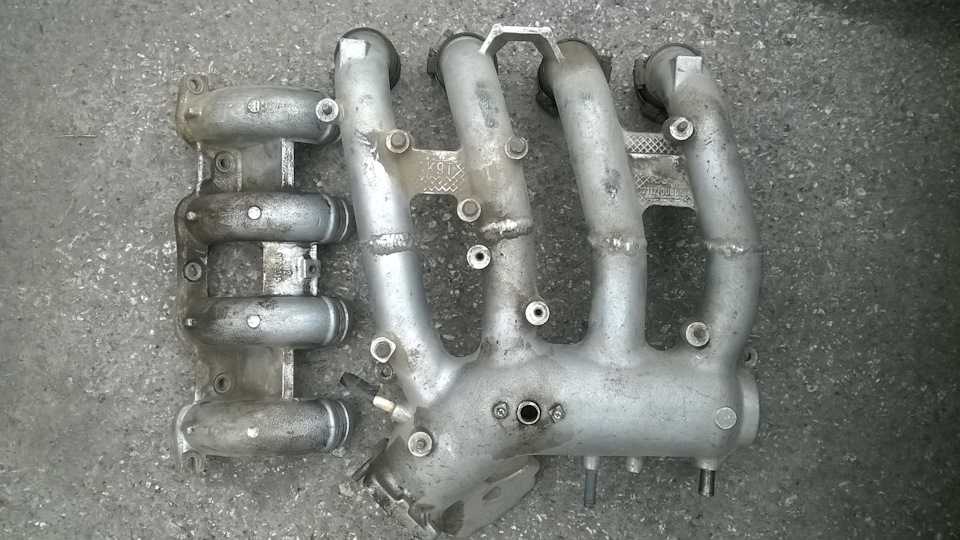

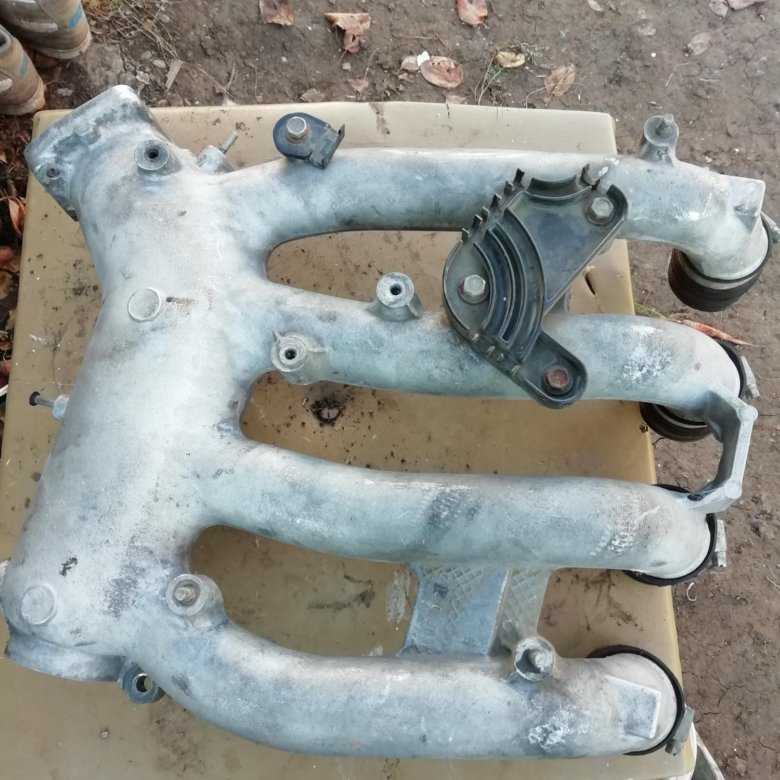

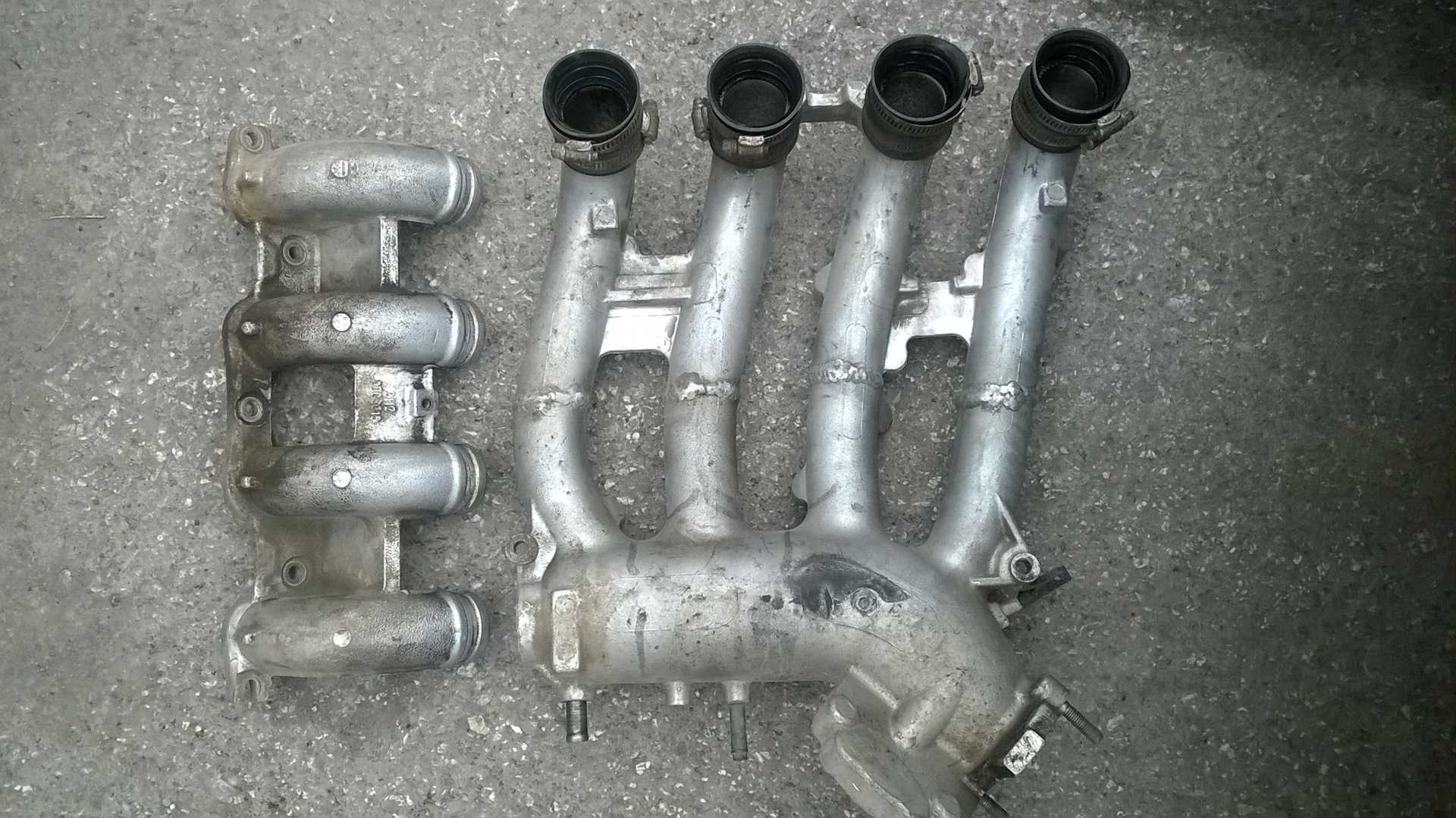

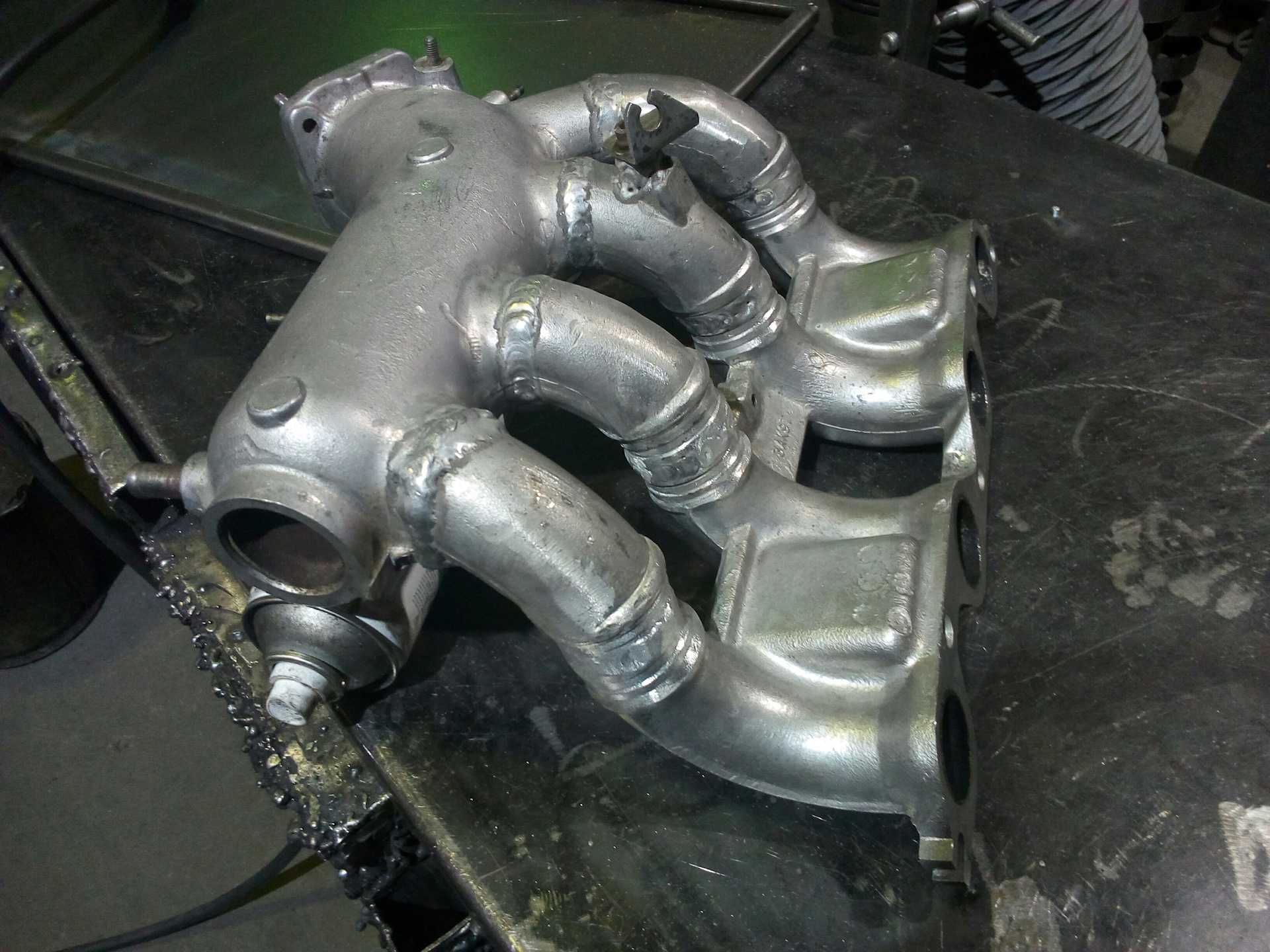

Коллектор ваз 2112 16 клапанов впускной

Особенности разборки двигателя ваз 2112, 21124, 21126. снятие ресивера и впускной трубы

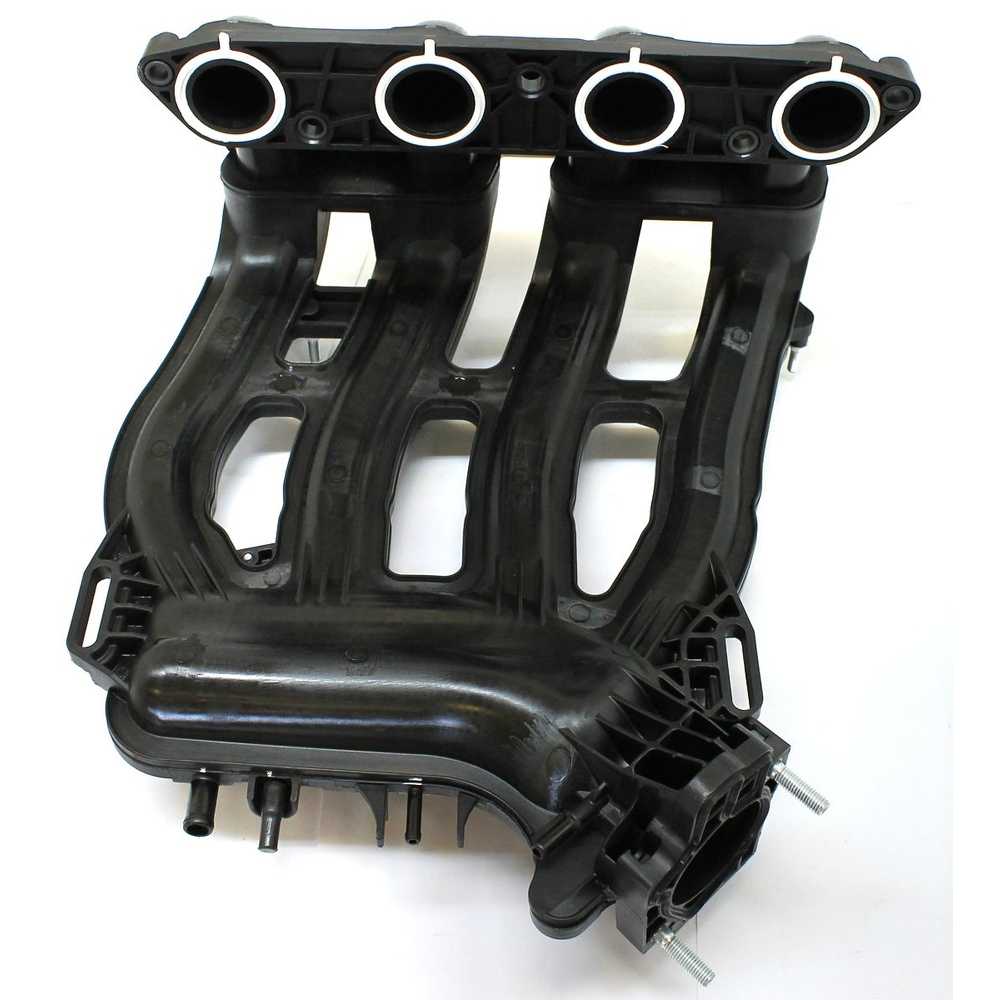

Замена впускного коллектора на приорe

Добро пожаловать! Впускной коллектор – кто то называет эту деталь впускной коллектор а кто то ресивер, но если прочитать терминологию двух этих слов то это абсолютно разные вещи, вот к примеру ресивер нужен только лишь для того чтобы сглаживать пульсации воздуха который идёт в цилиндры двигателя автомобиля, а вот коллектор уже нужен для того чтобы разослать этот воздух по нужным цилиндрам и смешивается топливно воздушная смесь ещё в добавок в нём, поэтому это две разные вещи но так как люди их называют одними и теми же словами, можете считать что это одна и та же вещь да и кроме того сама банка у впускного коллектора по сути может называться ресивером, так как в ней находиться один только воздух и она имеет достаточно большой объём, а если вспомнить терминологию то там говориться, ресивер эта та вещь в которой сглаживание пульсации воздуха происходит (Машина едет в этом случае более плавно) и он имеет размер на 50-70 % больше цилиндров автомобиля, поэтому ресивер и впускной коллектор можно считать единым целым но только к карбюраторным автомобилям это уже не относиться.

Примечание! Чтобы произвести замену впускного коллектора на автомобиле, запастись понадобиться вам: Набором гаечных ключей и ко всему этому торцевой ключ ещё пригодиться размерами «на 8», кроме этого ключа так же понадобятся различного рода отвёртки, кусачки или вместо них ножом тоже можно будет запастись (Ножом кстати даже поудобней будет)!

Где находится впускной коллектор? Во всех шестнадцати клапанных двигателях хоть это даже шестнадцати клапанный двигатель который ставился на автомобили десятого семейства (Просто между собой 16 клапанный двигатель автомобиля ВАЗ 2110 от приоровского немножко отличается), впускной коллектор находиться в одном и том же месте и имеют они абсолютно идентичную форму и выполнены из пластмассы, поэтому для наглядности коллектор на фото указан стрелкой но автомобиль как вы видите ВАЗ 2110, но и на приорах визуально будет всё так же.

Примечание! Чтобы полноценно увидеть коллектор вам ещё экран двигателя придётся снять, экран это такая вещь которая снижает шум от двигателя немножко и закрывает его от попадания на него грязи, при проведении очень множества работ данный экран вам придётся снимать потому что он закрывает практически всю часть двигателя и сам коллектор к тому же вы не увидите не сняв экран с автомобиля, более подробно о том как снять этот экран читайте в статье: «Замена экрана двигателя на автомобилях»!

Когда нужно менять впускной коллектор? Так как коллектор на приорах выполнен из пластмассы то и погнуть его не так то сложно или проткнуть чем ни будь, уроня к примеру на острый камень с высоты, кроме этого коллектор заменять больше ни в каких случаях и не нужно (За исключением замены его на какой ни будь спортивный), но коллектор так же нужно снимать в следующих случаях, во-первых при проведение каких либо работ из-за которых коллектор мешает и во-вторых у коллектора есть свои прокладки (У впускного их всего пять, одна из них располагается между дроссельной заслонкой и коллектором, а остальные четыре на конце патрубок установлены как их заменить по ходу прочтения статьи узнаете) при износе которых воздух начинает выходить наружу, а если воздух попросту стравливается (То есть выходит наружу) то автомобиль будет ехать хуже и расход у него увеличиться, так как сильнее придётся жать ногой на педаль газа.

Замена прокладки и крышки впускного коллектораAutoRemka

Чтобы плавно перейти к замене прокладки впускного коллектора, необходимо знать, что это такое — впускной коллектор, и для чего он нужен.

Из названия становится ясно, что впускной коллектор представляет из себя трубы, через которые воздушный поток поступает в головку блока цилиндров для образования воздушно топливной смеси. На карбюраторных и инжекторных двигателях впускной коллектор, он же ресивер, выглядят по разному.На карбюраторных двигателях впускной коллектор значительно короче, связано это с тем, что впрыск  топлива происходит из карбюратора, который как раз и находится на впускном коллекторе. То есть во впускной коллектор попадает уже смесь воздуха и бензина, а не только воздух. И чтобы отклик от нажатия педали был быстрее, впускной коллектор сделали короче т. к. если он будет настолько же длинным, как на инжекторе, то пока пройдет время от нажатия на педаль газа до ускорения автомобиля, скорей всего вы передумаете ехать.

В случае же с инжектором впрыск топлива производится отдельно посредством топливных форсунок в каждый цилиндр, поэтому впускной коллектор длиннее карбюраторного.

Замена прокладок впускного коллектора (ресивера) ВАЗ 2170, Лада Приора

  1. Для снятия ресивера с автомобиля ВАЗ 2170 необходимо открутить хомуты, снять корпус воздушного фильтра и резиновый патрубок с датчиком массового расхода воздуха.

  2. Снимаем декоративную пластиковую крышку и откладываем в сторону.

  3. Откручиваем хомуты и снимаем шланги подогрева, фишки с датчика холостого хода и положения дроссельной заслонки. Откручиваем два или три болта (в зависимости от вида заслонки) и снимаем заслонку со шпилек.

  4. Снимаем фишки с катушек зажигания.

  5. Откручиваем впускной коллектор и снимаем его.

На впускном коллекторе Приоры нет привычных нам деревянных прокладок. Под каждую «трубку» используется уплотнительное резиновое колечко, которое легко поддевается и вытаскивается с помощью шила. Взамен старого кольца устанавливается новое, достаточно только протереть посадочное место от пыли и грязи.

  1. Собирается впускной коллектор в порядке обратном сборке.

Замена прокладки впускного коллектора ВАЗ 2107

Снять впускной коллектор можно двумя способами, снимая карбюратор и нет. Рассмотрим упрощенный вариант без снятия карбюратора.

  1. Снимаем с карбюратора корпус воздушного фильтра.

  2. Отсоединяем шланги и тяги с карбюратора.

  3. Откручиваем и отделяем выхлопную трубу от коллектора.

  4. Откручиваем гайки от выпускного коллектора и снимаем его

Без снятия выпускного коллектора снять и поменять прокладку не удастся, потому что прокладка на впуск и выпуск цельная.

  1. Откручиваем гайки от выпускного коллектора и снимаем его.

Теперь мы можем снять прокладку и заменить её на новую, необходимо только отчистить посадочные места от остатков прокладки, герметика и грязи. Новую прокладку с обеих сторон промазываем герметиком.

  1. Собирается впускной коллектор в порядке обратном сборке.

Преимущество нашего метода в том, что мороки со снятием карбюратора мы избегаем, тем самым экономим время.

Замена прокладки масляного поддона ВАЗ 2170, Lada Priora (Приора)

Если из под поддона постоянно сопливит масло, скорей всего виновата его прокладка, которая износилась и пропускает. Её замену можно провести своими руками, делать всё это удобней на эстакаде или яме.

  1. Первым делом необходимо снять защиту двигателя и слить из двигателя старое масло.

  2. Открутить защиту сцепления.

  3. Отворачиваем все гайки с крышки масляного поддона и поддев отверткой аккуратно снимаем.

  4. Отчистив масляный поддон от масла и грязи, отделяем старую прокладку и зачищаем посадочное место.

  5. Для надежности, при установке новой прокладки её можно смазать герметиком с обеих сторон.

  6. Прикручиваем поддон на место и заливаем масло.

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Источники

  • https://rmo-ru.ru/dvigatel/vpusknoj-kollektor-na-vaz-2112.html
  • https://ilifia-club.ru/dvigatel/kak-snyat-vpusknoj-kollektor.html
  • https://avto-mekhanik.ru/dvigatel-i-navesnoe/kak-snyat-vpusknoj-kollektor-na-vaz-2112-16-klapanov-plastikovyj.html

Поломки и ремонт двигателя авто ВАЗ 2112

Для решения проблемы сохранения клапанов от деформации при обрыве ремня ГРМ можно установить поршни от 124 мотора, но в этом случае теряется несколько лошадиных сил. Поэтому при использовании ременной передачи, как указывает инструкция, нужно периодически прислушиваться к звуку, который издает привод. Итак:

  • Вначале износа начинают на холодную пищать ролики, затем шуршать, потом разрушаться.
  • Начинает течь помпа, что приведет к наличию охлаждающей жидкости на ремне.
  • Пришедшие в негодность сальники, приводят к попаданию на ремень масла.
  • При износе валов начинается сползание ремня в сторону, который затем трется о реборду ролика, что создает на холодную скрежет.
  • Сползать ремень может из-за искривления роликов.
  • Все перечисленные причины могут привести к разрыву ремня и как следствие деформацию клапанов.

Ремонт клапанов на авто ВАЗ 2112

Прежде всего, необходимо разобрать блок клапанов двигателя ВАЗ 2112:

  • Снимаются все детали, которые крепятся к ГБЦ: ГРМ, шкивы, термостат, ролики, впускной коллектор, выхлопная труба, отсоединяются все провода.
  • Отсоединяется клапанная крышка.
  • На дрель одевается щеточка и до блеска протираются цилиндры от нагара, для чего коленвал нужно прокрутить два раза.
  • Специальным приспособлением, зажимающим пружину, рассухариваются клапана и вынимаются пинцетом.
  • На край клапана намазывается алмазная крошка, как показано на фото.

Нанесение алмазной крошки на клапан

На конец направляющего клапана надевается резиновый патрубок и двумя руками клапан прокручивается. Притирку нужно производить до образования кольцеобразного равномерного следа на седле и тарелке клапана.

Совет: Для увеличения трения клапан немного нужно тянуть вниз .

Тщательно удаляются остатки притирочной пасты с седла и клапана.

Клапан после притирки

  • Устанавливается клапан на место.
  • Если притирка не помогает, зазор не уменьшается, клапан подлежит замене.
  • Сборка выполняется в обратном порядке.

Преимущества ВАЗ 2112 с 16 клапанами двигателя

При установке в головке блока цилиндров 16 клапанов достигается рекордная мощность двигателя, будет он турбированным или атмосферным. Итак:

  • К увеличению мощности ведет намного большее наполнение тепловоздушной смесью цилиндров. Так 8 клапанный двигатель ВАЗ 2112 с объемом 1500 куб. сантиметров имеет 77 лошадиных сил, а 16 клапанный двигатель в ВАЗ 2112, имеющий такой же объем, выдает до 90 лошадиных сил.
  • Изменение формы камеры сгорания позволяет повысить детонационную стойкость мотора с 16 клапанами. Этот показатель важен, особенно когда используется топливо низкого качества.
  • В таких устройствах лучше работает система охлаждения двигателей, что увеличивает надежность и долговечность узла.
  • При компоновке тракты впускной и выпускной разнесены в разные стороны от головки на ВАЗ 2112 с 16 клапанным двигателем. Это облегчает монтаж правильных коллекторов – впускных и выпускных.

Тюнинг восьмиклапанного двигателя

Для увеличения мощности 8 –ми клапанного двигателя его можно оснастить 16-ти клапанной головкой блока цилиндров. Для этого разбирается на ВАЗ 2112 двигатель 8 клапанный и выполняется замена деталей:

  • Меняются болты, притягивающие к блоку цилиндров головку, которые отличаются от 16-ти клапанного устройства диаметром и длиной. При установке блока цилиндров и головки от разных двигателей требуются модифицированные болты. В этом случае болты используются диаметром как у 8-ми клапанного, а длиной – 16-ти клапанного двигателей.
  • Для монтажа 16-ти клапанной головки нужно рассверлить отверстия для установки болтов.
  • Дорабатывается и прокладка головки, ее отверстия тоже рассверливаются.
  • Установка модифицированных болтов увеличивает надежность двигателя.
  • Перед монтажом головки блока собирается сам блок цилиндров.
  • Поршни 16-ти и 8-ми клапанов отличаются. Поэтому их нужно заменить.
  • Если на автомобиле установлены старые шатуны, используемые на ВАЗ 2108, то их нужно заменить на другие, от ВАЗ 2110. Связано это с тем, что в старых шатунах запрессовывается поршневой палец, а 16-ти клапанные поршни могут монтироваться только в шатун нового образца.
  • После сборки мотора необходимо выполнить доработку проводки. Связано это со смещением некоторых датчиков, что приводит к удлинению проводов для них.

Совет: Чтобы не было дополнительных трат, связанных с заменой блока управления двигателем, нужно старый модуль зажигания оставить и подключить его, посредством высоковольтных проводов, к свечам зажигания.

Последней операцией блок управления двигателем ВАЗ 2112 16 клапанный настраивается с помощью специальной программы.

Снятие ресивера и впускного коллектора двигателя ВАЗ-2112

Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей.

Отсоединяем от ресивера дроссельный узел и трос привода дроссельной заслонки, для этого:

Двумя ключами “на 13” ослабляем гайки крепления оболочки троса привода заслонки к кронштейну

Сдвигаем защитный силиконовый колпачок.

Выводим трос из прорези кронштейна.

Выводим наконечник троса из сектора привода заслонки.

Снимаем шланги подвода воздуха, шланг вентиляции картера.

Ключом на 13 отворачиваем гайки крепления дроссельного узла

Снимаем дроссельный узел и прокладку

Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану

и шланг вакуумного усилителя тормозов.

Головкой “на 10” отворачиваем две гайки крепления ресивера к опорам крышки головки цилиндров

Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.

Отворачиваем ключом “на 10” болт крепления направляющей трубки указателя уровня масла.

Чтобы снять впускной коллектор, головкой “на 13” отворачиваем пять гаек его крепления к головке цилиндров

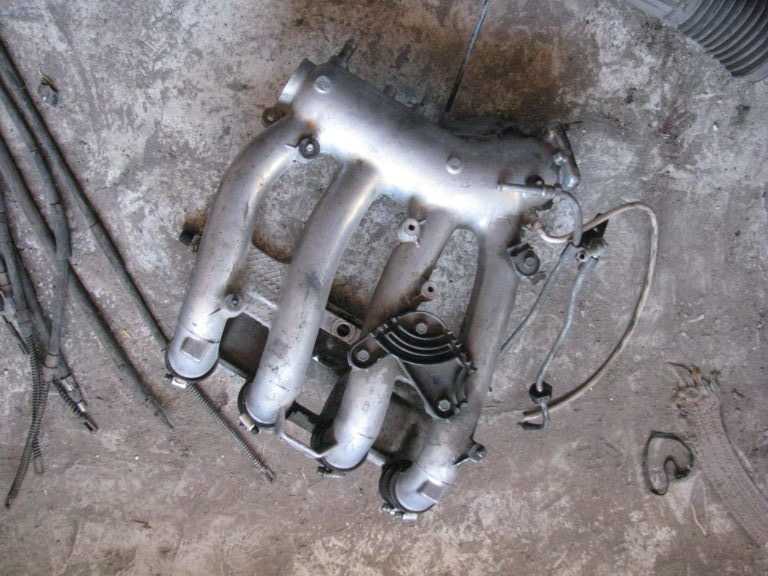

Снимаем впускной коллектор

. и прокладку коллектора

Устанавливаем впускной коллектор и ресивер в обратной последовательности.

Как снять головку блока цилиндров

С демонтажа головки блока цилиндров начинается диагностика и замена клапанов на Приоре. Для этого необходимо следовать простой инструкции:

  1. Сбросьте давление в топливной системе.
  2. Снимите минусовую клемму с аккумулятора.
  3. Отсоедините провода от всех датчиков.
  4. Слейте масло из двигателя, топливо и остальные жидкости.
  5. Демонтируйте задние крепления двигателя.
  6. Снимите крышку клапанного отсека.
  7. Открутите провод, ведущий к минусовой клемме АКБ и кабель «массы».
  8. При помощи головки на 13 открутите винты крепления термостата. Затем выкрутите специальным ключом свечи зажигания.
  9. Снимите ремень газораспределительного механизма, вместе с ним демонтируйте шкивы распределительного вала.
  10. Извлеките направляющую трубки для проверки состояния масла.
  11. Ключом на 17 демонтируйте трубки для подвода топлива к рампе.
  12. Отключите все жгуты, ведущие от блока управления двигателя.
  13. Шестигранным ключом на 10 открутите восемь винтов крепления головки блока цилиндров. После этого удалите ее.

Как крепить впускной коллектор на ВАЗ 2112: подробное руководство

Шаг 1: Подготовка к работе

Перед началом работ необходимо убедиться, что машина остановлена, двигатель остывший, и нет подозрений на наличие других проблем, вызывающих неисправности. Запаситесь необходимыми инструментами, включая гайковерт и ключи-трубы, а также перчатками, монтажной пастой и прокладками.

Шаг 2: Снятие старого впускного коллектора

Прежде чем начать снимать коллектор, необходимо отключить электрические соединения, касающиеся датчиков, разъёмов и других компонентов, крепящихся к нему. Полученный доступ позволит выполнять осмотр и замену вышедших из строя деталей, если это необходимо.

Затем при помощи гайковерта снимите гайки, крепящие коллектор к головке блока цилиндров

Осторожно откиньте коллектор на заднюю сторону двигателя, но не отсоединяйте ее полностью, чтобы не повредить кабели и провода

Шаг 3: Удаление старой прокладки

Перед тем как продолжить, необходимо удалить старую прокладку, используя для этого специальный нож. Отметьте также положение крепежных отверстий для коллектора, чтобы не путать их при установке новой прокладки.

Шаг 4: Установка новой прокладки и крепление впускного коллектора

Перед установкой новой прокладки необходимо подобрать качественный материал и оставить его на некоторое время в специальном растворе, чтобы он мог насытиться и стать гибким. Затем устанавливаем новую прокладку и завинчиваем гайки, крепящие коллектор к головке блока цилиндров, при этом используя монтажную пасту.

Подтяните гайки ключами-трубами или гайковертом, следите за протяжкой и не перетягивайте. Переключитесь на крепежные отверстия, убедитесь, что все болты равномерно затянуты и надёжно закреплены.

Шаг 5: Завершение установки

В завершение, установите все компоненты на свои места, включая датчики и разъёмы. Проверьте работоспособность двигателя, чтобы убедиться в том, что все работает исправно. При необходимости, повторите настройку системы электронного впрыска топлива и системы зажигания.

Самостоятельная замена

Замена коллектора выпускного ваз 2110

  • машину нужно загнать в гараж;
  • под капотом повесить лампу с защитным фонарем;
  • перед началом проведения ремонта тосол необходимо слить из бачка;
  • отсоединить клеммы аккумулятора;
  • вынуть его;
  • поставить на стеллаж;
  • отсоединить от ресивера шланг вакуумного усилителя;
  • также отсоединить шланги электрической пневмоклапанной крышки, регулятора давления рампы;
  • отсоединить фишки датчика дроссельной заслонки, регулятора холостого хода;
  • отсоединить трос привода дроссельной заслонки;
  • ослабить хомут на шланге подачи воздуха в корпус датчика расхода воздуха;
  • отсоединить его;
  • ослабить хомуты для крепления шлангов к дроссельному патрубку и вентиляции картерных газов на крышке головки цилиндров;

Замена катколлектора ваз 2110

  • снять шланги парой;
  • ослабить хомут шланга вентиляции картера;
  • снять его с дроссельного узла;
  • таким же образом произвести дальнейшие работы со шлангами поступления и отвода охлаждающей жидкости.
  • ослабить хомут;
  • отсоединить шланг продувки адсорбера;
  • снять дроссельный узел;
  • удалить уплотнительную прокладку.

Снимать ресивер нужно в сборе с дроссельным узлом. Кроме того, необходимо отсоединить от узла все шланги подводящие, отводящие, фишки датчика холостого хода. Внимательно проверить, убедиться, о полном ослаблении всех креплений.

Открутить 2 гайки для крепления к ресиверу кронштейна трубок подачи и отвода топлива. То же — 1 гайку крепления ресивера к кронштейну, 5 штук крепления к впускному коллектору. Снять ресивер, удалить прокладку.

  • Вороток с трещоткой;
  • Силовой вороток;
  • Головка на восемь, десять, тринадцать;
  • Два рожковых ключа на семнадцать;
  • Накидной ключ на пятнадцать;
  • Мощный магнит;
  • Герметик;
  • Динамометрический ключ;
  • Таз для сбора жидкости;
  • Шлицевая и крестовая отвертки;
  1. Откройте капот и выкрутите четыре болта крепления декоративной накладки двигателя. Болты под головку на восемь.
  • Нажмите на фиксатор и отсоедините разъем питания на ДМРВ.
  • Головкой на восемь ослабьте два хомута и снимите подходящий патрубок от корпуса фильтра к дроссельной заслонке.

Ресивер двигателя 2112 (1,5i 16v) – снятие и установка

1. Снимаем дроссельный узел с ресивера, не отсоединяя шланги (см. “Дроссельный узел – снятие, замена прокладки и установка”).

2. Головкой на 10 мм отворачиваем два болта крепления кронштейна и отводим трос привода дроссельной заслонки вместе с кронштейном в сторону.

3. Извлекаем наконечники высоковольтных проводов из свечных колодцев 1-го, 2-го, 3-го цилиндров (см. “Высоковольтные провода двигателя 2112 (1,5i 16V) – снятие и установка”), вынимаем высоковольтные провода из пластмассового кронштейна (1) и откладываем их в сторону, не отсоединяя от модуля зажигания.

Аналогично отсоединяем высоковольтный провод четвертого цилиндра от свечи зажигания и пластмассового кронштейна (2).

4. Снимаем держатели жгута проводов со шпилек ресивера и отводим жгут вперед.

Чтобы жгут проводов не мешал, можно отсоединить колодки жгута проводов отдатчиков положения коленчатого и распределительного валов, клапана продувки адсорбера и отложить его в сторону

5. Ослабив затяжку хомута, снимаем с патрубка ресивера шланг вакуумного усилителя тормозов.

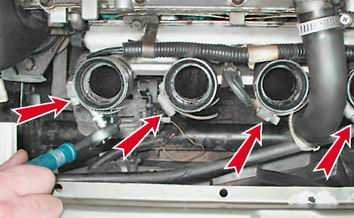

6. Ключом на 8 мм ослабляем затяжку четырех хомутов, крепящих резиновые муфты к трубам ресивера.

7. Торцовым ключом на 10 мм отворачиваем две гайки крепления ресивера к крышке головки блока цилиндров.

8. Отсоединяем шланг от регулятора давления топлива.

9. Снимаем ресивер с двигателя.

10. При необходимости торцовым ключом на 10 мм отворачиваем четыре болта и снимаем два пластмассовых кронштейна крепления высоковольтных проводов.

11. При наличии повреждений резиновых соединительных муфт, торцовым ключом на 10 мм ослабляем хомуты их крепления к впускному трубопроводу и снимаем муфты.

Устанавливаем ресивер в обратной последовательности.

Тест №1

Для максимальной точности замеры проводились в один день. Сначала на штатном ресивере, затем его заменили на 21179 ресивер, и снова на тесты. Результаты испытаний представлены на графике (черный — ресивер 21126; красный — ресивер 21179):

Ни Цикловое наполнение (ЦН), ни Массовый расход воздуха (МРВ) особо не изменились. ЦН только сместилось немного к верхам (4500-7000 обмин), и это логично, потому что по сравнению со штатным ресивером, каналы у ресивера 21179 получаются немного короче (460 мгц на 4600 обмин и 5200 обмин соответственно). Владелец считает, что низы (ХХ-2500 обмин) и середина (2500-4500 обмин.) остались такими же, и по графику, и по ощущениям. А вот на верхах машина едет более уверенно.

Признаки прогоревшей прокладки ВК

Признаками прогоревшей прокладки могут быть:

  • изменение звука работающего двигателя;
  • возникновение в салоне автомобиля характерного запаха отработанных газов;
  • нарушение стабильности работы двигателя, горящая лампа CHECK на приборной панели.

Что касается звука работы силового агрегата, то при прогоревшей прокладке обычно слышится характерное «стрекотание». В подобных случаях говорят, что двигатель «сечет». Этот звук создают выхлопные газы, вырывающиеся в месте повреждения уплотнителя. Естественно, выхлопы из-под капота попадают в салон через систему отопления и вентиляции. Это создает дополнительные неудобства водителю и пассажирам, к тому же несет определенную угрозу их здоровью, поэтому в любом случае замена прокладки выпускного коллектора при ее повреждении — вынужденная необходимость.

В автомобилях с инжекторными двигателями, работа которых контролируется электронным блоком управления (ЭБУ), при нарушении целостности прокладки на приборной панели может загораться лампа CHECK. Это связано с тем, что лямбда-зонд, установленный на самом коллекторе или приемной трубе, фиксирует изменение количества кислорода в выхлопах и передает сигнал на ЭБУ. До устранения неисправности контроллер заставляет работать двигатель в аварийном режиме.

Часть 3: снятие выпускного коллектора

На этом, окончательном, этапе свинчиваются 4 гайки с выпускного коллектора, которыми он крепится к штанам (то есть, приемной трубе). Упомянутые штаны аккуратно снимаются со шпилек и немного отодвигаются в сторону. Отвинчиваются оставшиеся на месте 3 гайки. Выпускной коллектор отводится назад; при этом он сползает с удерживающих его шпилек.

Можно заняться тем, для чего он демонтировался: собственно заменой прокладки. Если она успела прикипеть к головке цилиндрового блока, ее поддевают чем-нибудь тонким (отверткой, ножом) и снимают без остатка. Следы пригара счищаются специальным составом, который наносится на коллектор на четверть часа.

Выводы

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

Так как снял заслонку для промывки, решил сразу заменить прокладки на ресивере, не известно когда до меня их меняли. Порядок снятия можно найти в интернете, но снимать его могу скать прям одно удовольствие(((. Сначала не мог нащупать гайки, так как не знал где они))) Потом не мог открутить так как все прикипело.

А потом не мог снять потому что патрубок сапуна не как не хотел сниматься, пока я его не расковырял отвёрткой. Он стал как камень. В общем кроме прокладок пришлось поменять и сапун и уплотнитель масляного щупа.

Прокладки стоят 65 руб. , сразу скажу покупайте силиконовые, резиновые очень плохо ставятся и их на долго не хватает.

Патрубок и хомуты и уплотнитель вышли где то на 300 руб.

Теперь самое интересное, когда я его снял, то чуть чуть офигел) резинки прогорели,В самом ресивере какие то отложения, в спуне вообще грязь какая то, которую не от ковырять отвёрткой. А в блоке какая то хрень, чернота, грязь, фу бля… как да такого можно было машину довести? Теперь мне делать! Вообщем смотрите фото!

Полный размерВот они прокладки, как буд то прижгли с одной стороны

Полный размерСапун который не как не хотел сниматься

Полный размерТакая кака в нутри сапуна

None Буду сегодня замерять кампресию, посмотрим что покажет!

Описание устройства двигателя, порядок ремонта силового агрегата автомобиля лада 2110, этапы сборки и разборки деталей головки цилиндров лада 2112, регулировка клапанов двигателя своими руками ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. Замена свечей зажигания двигателей ВАЗ-2111, -2110). Отсоединяем от ресивера дроссельный узел (см. Снятие дроссельного узла) и трос привода дроссельной заслонки. Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану ваз 2110… …и шланг вакуумного усилителя тормозов ваз 2112.

Головкой “на 10” отворачиваем две гайки крепления ресивера ваз 2112 к опорам крышки головки цилиндров.

Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.

Снимаем ресивер ваз 2111. Отворачиваем ключом “на 10” болт крепления направляющей трубки указателя уровня масла лада 2112. Чтобы снять впускной коллектор, головкой “на 13” отворачиваем пять гаек его крепления к головке цилиндров ваз 2110.

Снимаем впускной коллектор ваз 2112… …и прокладку коллектора. Устанавливаем впускной коллектор ваз 2111 и ресивер в обратной последовательности.

None Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  1. Снимаем пластиковый щиток двигателя и отсоединяем высоковольтные провода от свечей (см. «Замена свечей зажигания»). Отсоединяем от ресивера дроссельный узел (см. «Снятие дроссельного узла») и трос привода дроссельной заслонки (см. «Снятие троса привода дроссельной заслонки»).
  2. Отсоединяем от ресивера шланг подвода разрежения к электропневмоклапану и шланг вакуумного усилителя тормозов.
  3. Головкой «на 10» отворачиваем две гайки крепления ресивера к опорам крышки головки цилиндров.
  4. Крестообразной отверткой ослабляем хомуты крепления муфт, соединяющих ресивер с впускным коллектором.
  5. Снимаем ресивер.
  6. Отворачиваем ключом «на 10» болт крепления направляющей трубки указателя уровня масла.
  7. Чтобы снять впускной коллектор, головкой «на 13» отворачиваем пять гаек его крепления к головке цилиндров.
  8. Снимаем впускной коллектор и прокладку коллектора.

На этом ремонтные работы по снятию ресивера и впускного коллектора на двигателе Ваз 2112 завершены. Устанавливаем впускной коллектор и ресивер в обратной последовательности.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
