Одноранговые с топологией линейная шина схемы

Работа в сети

Топология общая шина предполагает использование одного кабеля, к которому подключаются все компьютеры сети. Отправляемое какой-либо рабочей станцией сообщение распространяется на все компьютеры сети. Каждая машина проверяет кому адресовано сообщение, — если сообщение адресовано ей, то обрабатывает его. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные. Для того, чтобы исключить одновременную посылку данных, применяется либо «несущий» сигнал, либо один из компьютеров является главным и «даёт слово» остальным компьютерам такой сети. Например, в сетях Ethernet (IEEE 802.3) c шинной топологией станции прослушивают занятость среды и действуют по алгоритму CSMA/CD (англ. Carrier Sense Multiple Access with Collision Detection — множественный доступ с прослушиванием несущей и обнаружением столкновений).

Шина самой своей структурой допускает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов. При таком соединении компьютеры могут передавать информацию только по очереди, — последовательно — потому что линия связи единственная. В противном случае пакеты передаваемой информации будут искажаться в результате взаимного наложения (то есть произойдет конфликт, коллизия). Таким образом, в шине реализуется режим полудуплексного (half duplex) обмена: данные могут передаваться в обоих направлениях, но лишь в различные моменты времени, а не одновременно (то есть последовательно, а не параллельно).

В топологии «шина» отсутствует центральный абонент, через которого передаётся вся информация, что увеличивает надёжность «шины». (При отказе любого центра перестаёт функционировать вся управляемая им система.) Добавление новых абонентов в «шину» достаточно простое и обычно возможно даже во время работы сети. В большинстве случаев при использовании «шины» нужно минимальное количество соединительного кабеля по сравнению с другой топологией. Правда, нужно учесть, что к каждому компьютеру (кроме двух крайних) подходят два кабеля, что не всегда удобно.

«Шине» не страшны отказы отдельных компьютеров, потому что все другие компьютеры сети продолжат нормально обмениваться информацией. Но так как используется только один общий кабель, — в случае его обрыва нарушается работа всей сети. Может показаться, что «шине» обрыв кабеля не страшен, поскольку в этом случае остаются две полностью работоспособные «шины». Однако из-за особенности распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных устройств — Терминаторов.

Без включения терминаторов в «шину» сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. Таким образом при разрыве или повреждении кабеля нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались физически соединёнными между собой. Короткое замыкание в любой точке кабеля «шины» выводит из строя всю сеть. Хотя в целом надёжность «шины» все же сравнительно высока, так как выход из строя отдельных компьютеров не нарушит работоспособность сети в целом, поиск неисправностей в «шине» затруднён. В частности: любой отказ сетевого оборудования в «шине» очень трудно локализовать, потому что все сетевые адаптеры включены параллельно, и понять, который из них вышел из строя, не так-то просто.

При построении больших сетей возникает проблема ограничения на длину линии связи между узлами, — в таком случае сеть разбивают на сегменты. Сегменты соединяются различными устройствами — повторителями, концентраторами или хабами.

Например, технология Ethernet 10BASE-2 позволяет использовать кабель длиной не более 185 метров.

Топология шины

Топология шины – это тип сети, где каждое устройство подключается к одному кабелю, который проходит от одного конца сети к другому. Этот тип топологии часто называют линейная топология. В топологии шины данные передаются только в одном направлении. Если топология шины имеет две конечные точки, она называется топология линейной шины.

Меньшие сети с топологией этого типа используют коаксиальный кабель или кабель RJ45 для объединения устройств. Однако схема топологии шины устарела, и вы вряд ли встретите компанию, использующую топологию шины сегодня..

преимущества

Топологии шины часто использовались в небольших сетях. Одна из главных причин заключается в том, что они сделай макет простым. Все устройства подключены к одному кабелю, поэтому вам не нужно управлять сложной топологической настройкой..

Расположение также помогло сделать экономическую топологию шины экономически выгодной, потому что они можно запустить с помощью одного кабеля. Если требуется добавить больше устройств, вы можете просто подключить свой кабель к другому кабелю..

Недостатки

Однако использование одного кабеля означает, что топологии шины имеют единую точку отказа. Если кабель выходит из строя, вся сеть будет повреждена. Отказ кабеля стоил бы организациям много времени, пока они пытаются возобновить обслуживание. В дополнение к этому, высокий сетевой трафик снизит производительность сети потому что все данные проходят через один кабель.

Это ограничение делает топологии шины подходящими только для небольших сетей. Основная причина в том, что чем больше у вас узлов, тем ниже будет ваша скорость передачи. Стоит также отметить, что шинные топологии ограничены в том смысле, что они полудуплекс, это означает, что данные не могут быть переданы в двух противоположных направлениях одновременно.

Топология дерева

Как следует из названия, древовидная топология – это сетевая структура, имеющая форму дерева с множеством ветвей. Топологии деревьев иметь корневой узел который связан с другой иерархией узлов. иерархия родитель-потомок где существует только одна взаимная связь между двумя связанными узлами. Как правило, топология дерева должна иметь три уровня иерархии для классификации таким образом. Эта форма топологии используется в глобальных сетях выдержать много разложенных устройств.

преимущества

Основная причина, почему древовидные топологии используется для расширения топологии шины и звезды. В этом иерархическом формате легко добавить больше узлов в сеть, когда ваша организация увеличивается в размерах. Этот формат также хорошо подходит для поиска ошибок и устранения неполадок потому что вы можете систематически проверять проблемы с производительностью по всему дереву.

Недостатки

Наиболее существенным недостатком топологии дерева является корневой узел. В случае сбоя корневого узла все его поддеревья становятся разделенными. Все еще будет частичное соединение в сети среди других устройств, таких как родительский узел неисправного.

Поддерживать сеть тоже не просто, потому что чем больше узлов вы добавляете, тем сложнее становится управлять сеть. Другим недостатком древовидной топологии является количество необходимых кабелей. Кабели необходимы для подключения каждого устройства по всей иерархии, что делает макет более сложным по сравнению с более простой топологией.

Топология ЗВЕЗДА

Каждый компьютер подключен отдельным проводом к отдельному порту коммутирующего устройства, которое осуществляет управление передачей данных в сети. В сетях с топологией «звезда» подключение кабеля и управление конфигурацией сети централизованны.

Но есть и недостаток: так как все компьютеры подключены к центральной точке, для больших сетей значительно увеличивается расход кабеля. К тому же, если коммутирующее устройство выйдет из строя, нарушится работа всей сети. А если выйдет из строя только один компьютер (или кабель, соединяющий его с коммутирующим устройством), то лишь этот компьютер не сможет передавать или принимать данные по сети. На остальные компьютеры в сети это не повлияет.

Хотя сами по себе базовые топологии несложны, в реальности часто встречаются довольно сложные комбинации, объединяющие свойства нескольких топологий.

А для реализации нашей сети я выбираю топологию ЗВЕЗДА, так как она наиболее распространена и более надежная в отличии от других.

Да и не думаю, что вы столкнетесь с другими топологиями на практике. 99% офисных сетей реализованы через топологию ЗВЕЗДА

Кольцевая топология

В сетях с кольцевой топологией компьютеры соединяются друг с другом в кольцевом формате. Каждое устройство в сети будет иметь двух соседей и не больше или не меньше. Кольцевые топологии обычно использовались в прошлом, но вам было бы трудно найти предприятие, все еще использующее их сегодня.

Первый узел подключен к последнему узлу, чтобы связать цикл вместе. Как следствие размещения в этом формате пакеты должны проходить через все узлы на пути к месту назначения..

В рамках этой топологии один узел выбран для настройки сети и мониторинга других устройств. Кольцевые топологии полудуплекс, но также может быть сделан дуплекс. Чтобы сделать кольцевые топологии полнодуплексными, вам потребуется два соединения между сетевыми узлами для формирования Топология двойного кольца.

Топология двойного кольца

Как упомянуто выше, если кольцевые топологии сконфигурированы, чтобы быть двунаправленными, то они упоминаются как топологии с двумя кольцами. Топологии с двумя кольцами обеспечивают каждый узел двумя соединениями, по одному в каждом направлении. Таким образом, данные могут передаваться в по часовой стрелке или против часовой стрелки направление.

преимущества

В кольцевых топологиях риск коллизий пакетов очень низок из-за использования основанных на токене протоколов, которые позволяют только одной станции передавать данные в данный момент времени. Это усугубляется тем, что данные могут перемещаться по узлам на высоких скоростях который может быть расширен при добавлении большего количества узлов.

Топологии с двумя кольцами обеспечили дополнительный уровень защиты, потому что они были более устойчивы к сбоям. Например, если кольцо выходит из строя внутри узла, то другое кольцо может подняться и поддержать его. Кольцевые топологии были также низкая стоимость установки.

Недостатки

Одна из причин, по которой кольцевые топологии были заменены, заключается в том, что они очень уязвимы к сбоям. еAilure одного узла может вывести из строя всю сеть. Это означает, что сети с топологией кольца должны постоянно управляться, чтобы гарантировать, что все узлы находятся в хорошем состоянии. Тем не менее, даже если узлы были в добром здравии вашей сети все еще может быть сбит в автономном режиме из-за отказа линии электропередачи!

Кольцевые топологии также повышенные проблемы масштабируемости. Например, полоса пропускания используется всеми устройствами в сети. К тому же, больше устройств, которые добавляются в сеть чем больше задержка связи сеть переживает. Это означает, что количество устройств, добавленных в топологию сети, необходимо тщательно контролировать, чтобы убедиться, что сетевые ресурсы не были растянуты за их пределы..

Внесение изменений в кольцевую топологию также было сложным, потому что вы необходимо выключить сеть, чтобы внести изменения к существующим узлам или добавить новые узлы. Это далеко не идеально, так как вам нужно учитывать время простоя каждый раз, когда вы хотите внести изменения в топологическую структуру!

Топологии компьютерных сетей

Топология сети – это усредненная геометрическая схема соединений в сети,  порядок соединения объектов сети, ее конфигурация.

То есть топология сети означает физическое и логическое размещение сетевых компонентов.

Существуют следующие топологии компьютерных сетей:

  • шинная топология;
  • кольцевая топология (петля);
  • топология «звезда» (радиальная, звездообразная);
  • полносвязная (ячеистая, сетка);
  • иерархическая (древовидная);
  • смешанная (гибридная).

На практике все сети обычно строятся на основе трех базовых топологий: шина, кольцо, звезда.

Шина. В этой топологии все компьютеры сети подключены к одному кабелю, который называется магистралью.


Рис.1 Топология шина: С — сервер; К — компьютер.

Когда передаваемые по кабелю сигналы достигают его концов, они отражаются от них. Возникает наложение сигналов, находящихся в разных фазах, что приводит к их искажению. Поэтому сигналы, которые достигают концов кабеля, необходимо погасить. Для этой цели на концах кабеля устанавливают терминаторы.

В сети с топологией шина данные в виде электрических сигналов передаются всем компьютерам сети, но принимает их только тот компьютер, адрес которого совпадает с адресом получателя. Адрес получателя передается вместе с данными. В каждый момент времени передачу может вести только один компьютер, поэтому производительность такой сети зависит от количества компьютеров в ней. Чем больше компьютеров в сети, тем она медленнее.

Шина – это пассивная топология, т.е. компьютеры только слушают передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому выход одного или нескольких компьютеров из строя в такой сети никак не сказывается на работе сети.

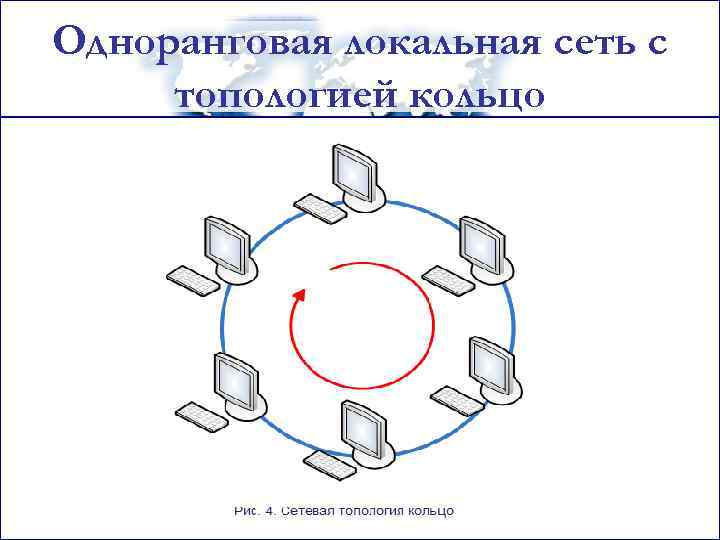

Кольцо. В сетях с топологией «кольцо» компьютеры связаны один с другим, при этом первый компьютер связан с последним. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер.

Рисунок 2 — Топология кольцо

Каждый компьютер распознает и получает тольку ту информацию, которая ему адресована.

В отличие от пассивной технологии «шина», в сетях с топологией «кольцо» каждый компьютер выступает в роли повторителя (репитера), т.е. компьютеры не только слушают, но и передают данные в сети от отправителя к получателю. Здесь каждый компьютер усиливает данные и передает их следующему компьютеру, пока эти данные не окажутся в том компьютере, чей адрес совпадает с адресом получателя. Получив данные, принимающий компьютер посылает передающему сообщение, в котором подтверждает факт приема. Выход из строя хотя бы одного компьютера приводит к неработоспособности сети.

Звезда. Топология «звезда» отличается тем, что все компьютеры подключаются к одному центральному (серверу). Для этого в центре сети содержится узел коммутации (коммутирующее устройство), к которому отдельным кабелем подключаются все компьютеры сети. Такой узел называется концентратором (hub).

Сигналы от передающего компьютера поступают через концентратор ко всем другим компьютерам.

Концентраторы делятся на активные и пассивные. Активные концентраторы передают сигналы так же, как репитеры (повторители), поэтому их называют многопортовыми повторителями. Обычно они имеют от 8 до 12 портов для подключения компьютеров. Активные концентраторы питаются от электрической сети.

К пассивным концентраторам относятся монтажные или коммутирующие панели, которые просто пропускают через себя сигнал, не усиливая и не восстанавливая его. Пассивным концентраторам не требуется питание от электрической сети.

Основное преимущество топологии «звезда» – высокая надежность. Выход из строя одного или нескольких компьютеров не приводит к потере работоспособности остальной части сети. Обрыв кабеля в одном месте приводит к отключению от сети только одного компьютера. Только неисправность концентратора приводит к полной потере работоспособности сети. Недостатком этой топологии является необходимость в дополнительном расходе кабеля и установке концентратора.

Кроме базовых топологий используют также другие схемы соединений компьютеров в сети, например ячеистую топологию, иерархическое соединение, а также комбинации базовых топологий, например звезда-шина или звезда-кольцо.

Ячеистая топология. В некоторых случаях используется ячеистая топология. В данной топологии каждый компьютер соединен с каждым другим компьютером отдельным кабелем.

Сеть с ячеистой топологией обладает высокой избыточностью и надежностью. Данные от одного компьютера к другому могут передаваться по разным маршрутам, поэтому разрыв кабеля не отражается на работоспособности сети. Главный недостаток сетей с ячеистой топологией – большой расход кабеля.

Главная страница >>

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил. Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

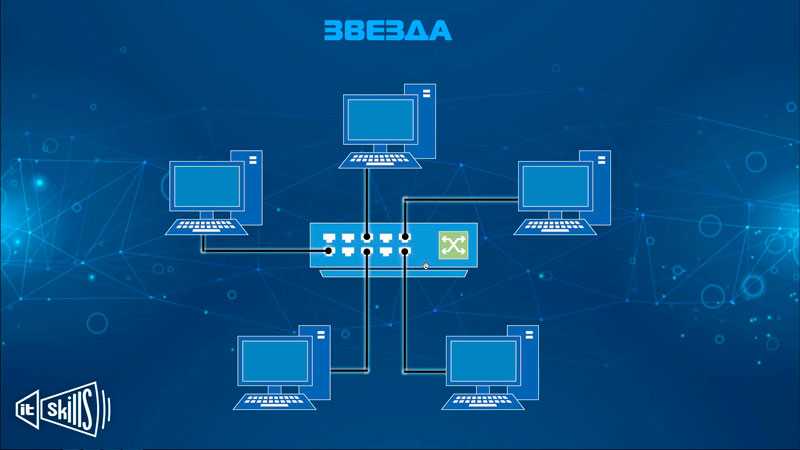

Топология звезда

Все устройства подключаются к центральному узлу, который уже является ретранслятором. В наше время данная модель используется в локальных сетях, когда к одному коммутатору подключаются несколько устройств, и он является посредником в передаче. Здесь отказоустойчивость значительно выше, чем в предыдущих двух. При обрыве, какого либо кабеля, выпадает из сети только одно устройство. Все остальные продолжают спокойно работать. Однако если откажет центральное звено, сеть станет неработоспособной.

Преимущества сетей топологии звезда:

  • легко подключить новый ПК;
  • имеется возможность централизованного управления;
  • сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.

Что такое топология шины

Топология шины — это конфигурация, в которой все компьютеры подключены к общей среде передачи. Которая в свою очередь пассивно распределяет сигнал. Подключение или отключение компьютера не влияет на работу других устройств в сети. Максимальная длина линии и количество подключенных станций определяются стандартами в зависимости от типа линии. Могут быть конфликты с интенсивной передачей данных. Эта топология характеризуется низким уровнем безопасности. Все из-за того  что все данные передаются по одной линии связи. Поэтому их перехват неавторизованным пользователем весьма вероятен. Прерывание среды передачи (шины) приводит к прекращению работы всей сети. Кроме того, следует отметить, что определение места повреждения и ошибок передачи относительно сложно.

Монтаж домашних локальных компьютерных сетей топологии «шина»

Согласно стандартам, монтаж сетей с топологией «шина» может выполняться в соответствии с одной из следующих технологий. Каждая из них имеет свои важные особенности.

Обратите внимание! В обоих случаях регламентировано обязательное использование коаксиального кабеля. Но для 10BASE-2 применяется тонкий вариант, а для 10BASE-5 — толстый кабель

Монтаж локальных сетей топологии «шина» технологией 10BASE-2 Ethernet

Для одноранговой локальной сети с общей шиной используемые типы кабеля — RG-58 и PK-50. Этот вариант требует при монтаже меньших усилий по сравнению со вторым, но качество работы при этом ниже. Такой способ более выгоден для небольших домашних или офисных сетей. Они менее масштабны, но и стоят гораздо дешевле.

Здесь предусмотрены следующие ограничения:

  • Имеет главный кабель, который может быть разбит на несколько сегментов (не более пяти), соединенных репитерами. Длина каждого из них не может превышать 185 метров.
  • Общая длина главного кабеля, включающая в себя все сегменты, не должна превышать 925 метров.
  • К каждому из отрезков коаксиального кабеля допустимо не более 30 подключений.

Важно! Определено минимальное расстояние между проводами, подсоединяющими соседние компьютеры к шине. Оно составляет 0,5 метра

Монтаж локальных сетей топологии «шина» технологией 10BASE-5 Ethernet

Этот вариант создания сети более дорогой, но у него имеется больше возможностей. Он допускает создание более масштабного соединения, отличается высокими надежностью и качеством работы.

У рассматриваемой технологии меньшие ограничения по сравнению с предыдущим вариантом.

Здесь должны быть соблюдены следующие правила:

  • Количество сегментов может быть не больше пяти.
  • Допустимая длина сегмента составляет 500 метров.
  • Общая длина кабеля может доходить до 2,5 километра.
  • Теперь возросло предельное количество устройств для подключения к каждому сегменту — теперь оно достигает ста устройств.
  • Ближайшие компьютеры не могут подключаться к основному кабелю на расстоянии, меньшем 2,5 метра.

Важно! Для обоих рассматриваемых технологий максимальная пропускная способность составляет 10 Мбит в секунду. Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность. Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность

Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность.

Виды топологий

Существуют следующие топологии компьютерных сетей:

  1. Шинная топология
  2. Кольцевая топология (петля)
  3. Топология «звезда» (радиальная, звездообразная)
  4. Полносвязная (ячеистая, сетка)
  5. Иерархическая (древовидная)
  6. Смешанная (гибридная)

Шина

В этой топологии все компьютеры сети подключены к одному кабелю, который называется магистралью.

Схема топологии «шина»

В сети с топологией шина данные в виде электрических сигналов передаются всем компьютерам сети, но принимает их только тот компьютер, адрес которого совпадает с адресом получателя. Адрес получателя передается вместе с данными. В каждый момент времени передачу может вести только один компьютер, поэтому производительность такой сети зависит от количества компьютеров в ней. Чем больше компьютеров в сети, тем она медленнее.

Шина – это пассивная топология, т.е. компьютеры только слушают передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому выход одного или нескольких компьютеров из строя в такой сети никак не сказывается на работе сети.

Кольцо

В сетях с топологией кольцо компьютеры связаны один с другим, при этом первый компьютер связан с последним. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер.

Схема топологии «кольцо»

Каждый компьютер распзознает и получает только ту информацию, которая ему адресована.

В отличие от пассивной технологии «шина», в сетях с топологией «кольцо» каждый компьютер выступает в роли повторителя (репитера), т.е. компьютеры не только слушают, но и передают данные в сети от отправителя к получателю. Здесь каждый компьютер усиливает данные и передает их следующему компьютеру, пока эти данные не окажутся в том компьютере, чей адрес совпадает с адресом получателя. Получив данные, принимающий компьютер посылает передающему сообщение, в котором подтверждает факт приема. Выход из строя хотя бы одного компьютера приводит к неработоспособности сети.

Звезда

Топология звезда отличается тем, что все компьютеры подключаются к одному центральному устройству. Для этого в центре сети содержится узел коммутации (коммутирующее устройство), к которому отдельным кабелем подключаются все компьютеры сети. Такой узел называется концентратором (hub).

Схема топологии «звезда»

Сигналы от передающего компьютера поступают через концентратор ко всем другим компьютерам.

Концентраторы делятся на активные и пассивные.

Активные концентраторы передают сигналы так же, как репитеры (повторители), поэтому их называют многопортовыми повторителями. Обычно они имеют от 8 до 12 портов для подключения компьютеров. Активные концентраторы питаются от электрической сети.

К пассивным концентраторам относятся монтажные или коммутирующие панели, которые просто пропускают через себя сигнал, не усиливая и не восстанавливая его. Пассивным концентраторам не требуется питание от электрической сети.

Основное преимущество топологии «звезда» – высокая надежность. Выход из строя одного или нескольких компьютеров не приводит к потере работоспособности остальной части сети. Обрыв кабеля в одном месте приводит к отключению от сети только одного компьютера. Только неисправность концентратора приводит к полной потере работоспособности сети. Недостатком этой топологии является необходимость в дополнительном расходе кабеля и установке концентратора.

Ячеистая топология

В некоторых случаях используется ячеистая топология. В данной топологии каждый компьютер соединен с каждым другим компьютером отдельным кабелем.

Схема ячеистой топологии

Сеть с ячеистой топологией обладает высокой избыточностью и надежностью. Данные от одного компьютера к другому могут передаваться по разным маршрутам, поэтому разрыв кабеля не отражается на работоспособности сети. Главный недостаток сетей с ячеистой топологией – большой расход кабеля.
