Топология лвс (вариант № 36)

Введение

Сетевой топологией является метод отображения конфигурации сети, схематическое представление сети и взаимных связей между оборудованием, которое входит в её состав. Сетевая топология может быть представлена следующими видами:

1. Физическая топология, представляющая фактическое расположение оборудования и взаимные связи между сетевыми узлами.
2. Логическая топология, представляющая сигнальное взаимодействие в области физической топологии.
3. Информационная топология, представляющая описание движения потоков информации внутри сети.
4. Топология регулирования обменов, описывающая принципы переадресации прав на использование сети.

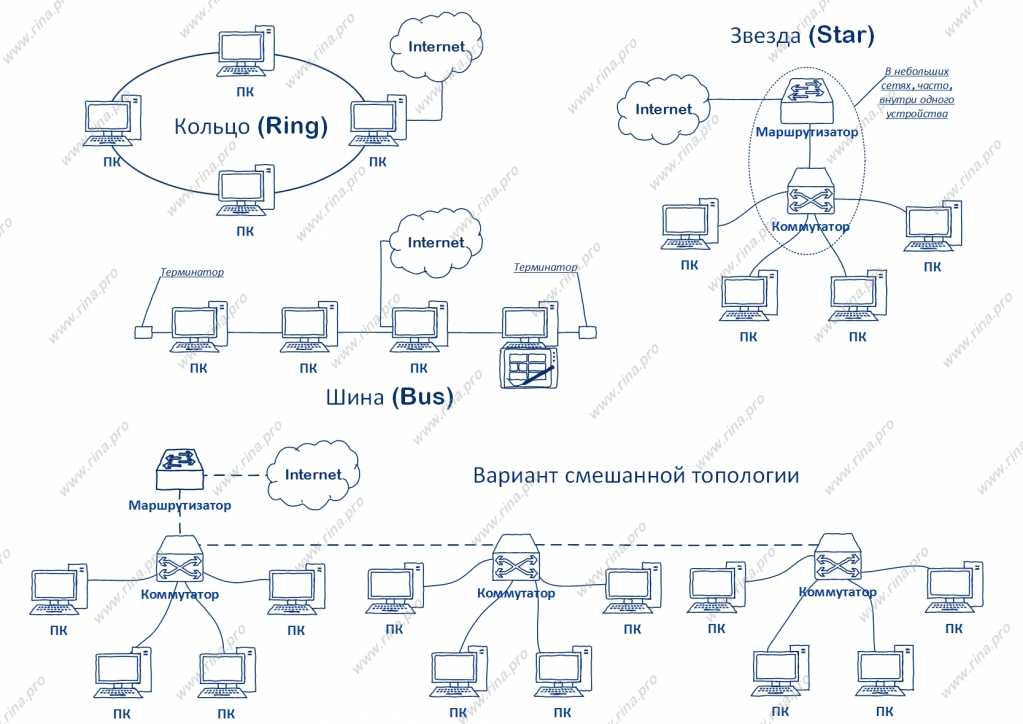

Статья: Топологии сетей: шина, звезда, кольцо

Найди решение своей задачи среди 1 000 000 ответов

То есть, сам термин топология сети означает методы соединения компьютерного оборудования в единую сеть. Помимо этого, понятие топологии состоит из множества правил, определяющих местоположение компьютеров, методы прокладки кабеля, методы размещения связующего оборудования и ещё много другого. На текущий момент сформированы и опробованы на практике следующие типы базовых топологий:

• Топология «шина».
• Топология «кольцо».
• Топология «звезда».

Влияние физической топологии на скорость передачи данных

Физическая топология сети, то есть геометрическая структура, в которой устройства сети соединены друг с другом, играет важную роль в определении скорости передачи данных.

Существует несколько типов физической топологии, каждая из которых имеет свои преимущества и ограничения.

1. Звездообразная топология: в этом типе топологии все устройства сети соединены с одним центральным коммутатором или концентратором. Это позволяет легко добавлять или удалять устройства, однако, если центральное устройство выходит из строя, вся сеть может остановиться. Скорость передачи данных ограничена пропускной способностью центрального устройства.
2. Шинная топология: в этом типе все устройства сети подключены к основной шине. Все устройства используют одну и ту же шину для передачи данных, и если несколько устройств пытаются передать данные одновременно, возникает столкновение, что может привести к снижению скорости передачи данных. Чем больше устройств подключено к шине, тем ниже может быть скорость передачи.
3. Кольцевая топология: в этом типе каждое устройство подключено к двум соседним устройствам, образуя кольцо. Данные передаются по кольцу от одного устройства к другому. Преимущество этого типа топологии в том, что каждое устройство может контролировать передачу данных, что позволяет избежать столкновений. Однако, если одно устройство выходит из строя, вся сеть может быть нарушена.
4. Деревянная топология: в этом типе устройства сети соединяются в виде дерева. Корневое устройство соединено с другими устройствами, которые, в свою очередь, также соединены с другими устройствами. Это обеспечивает надежность и масштабируемость, но если корневое устройство выходит из строя, вся сеть может быть нарушена.

При выборе физической топологии сети необходимо учитывать требования к скорости передачи данных. Некоторые топологии могут быть более эффективными для больших объемов данных и требовательных к скорости приложений, в то время как другие могут быть более подходящими для небольших сетей с низкой нагрузкой.

Сравнение скоростей передачи данных в различных физических топологиях
Топология
Скорость передачи данных

Звездообразная
Высокая (ограничена пропускной способностью центрального устройства)

Шинная
Средняя (столкновения могут снижать скорость передачи)

Кольцевая
Средняя (стабильная передача данных, но нарушается, если одно устройство выходит из строя)

Деревянная
Высокая (надежная и масштабируемая, но нарушается, если корневое устройство выходит из строя)

Таким образом, выбор физической топологии сети имеет прямое влияние на скорость передачи данных. Необходимо тщательно оценить требования к сети и выбрать наиболее подходящую топологию для обеспечения необходимой скорости и надежности передачи данных.

Автобусная топология

Схема топологии шины

В топологии шины используется один кабель, который соединяет все включенные узлы. Главный кабель действует как опора для всей сети. Один из компьютеров в сети выступает в роли компьютерного сервера. Если у него есть две конечные точки, это называется топологией линейной шины.

Преимущества

Вот плюсы/преимущества использования топологии шины:

• Стоимость кабеля значительно ниже по сравнению с другими топологиями, поэтому он широко используется для построения небольших сетей.
• Сетевые сети LAN известны тем, что они недороги и просты в установке.
• Он широко используется, когда сетевая установка небольшая, простая или временная.
• Это одна из пассивных топологий. Таким образом, компьютеры на шине только прослушивают отправляемые данные и не несут ответственности за передачу данных с одного компьютера на другие.

Недостатки бонуса без депозита

Вот минусы/недостатки шинной топологии:

• В случае выхода из строя общего кабеля вся система выйдет из строя.
• Когда сетевой трафик велик, в сети возникают коллизии.
• Всякий раз, когда сетевой трафик велик или узлов слишком много, время работы сети значительно снижается.
• Кабели всегда имеют ограниченную длину.

Основные группы кабелей

На сегодняшний день подавляющая часть компьютерных сетей использует для соединения провода или кабели. Они выступают в качестве среды передачи сигналов между компьютерами. Существует три основные группы кабелей: коаксиальный кабель, витая пара и оптоволоконный кабель.

Коаксиальный кабель
подразделяется на два типа – тонкий и толстый. Оба они имеют медную жилу, окруженную металлический оплеткой, которая поглощает внешние шумы и перекрестные помех. Коаксиальный кабель удобен для передачи сигналов на большие расстояния. Он прост по конструкции, имеет небольшую массу и умеренную стоимость. В тоже время обладает хорошей электрической изоляцией, допускает работу на довольно больших расстояниях (несколько километров) и высоких скоростях.

Витая пара
может быть экранированной и неэкранированной. Неэкранированная витая пара (UTP) делится на пять категорий, из которых пятая – наиболее популярная в сетях. Экранированная витая пара (STP) поддерживает передачу сигналов на более высоких скоростях и на большее расстояние, чем UTP. Витая пара, хотя дешева и широко распространена, благодаря наличию на многих объектах резервных пар в телефонных кабелях, плохо защищена от электрических помех, от несанкционированного доступа, ограничена по дальности и скорости подачи данных.

Оптоволоконный кабель
имеет небольшую массу, способен передавать информацию с очень высокой скоростью, невосприимчив к электрическим помехам, сложен для несанкционированного доступа и полностью пожаро- и взрывобезопасен (обгорает только оболочка), но он дороже и требует специальных навыков для установки

Работа в сети

Топология общая шина предполагает использование одного кабеля, к которому подключаются все компьютеры сети. Отправляемое какой-либо рабочей станцией сообщение распространяется на все компьютеры сети. Каждая машина проверяет кому адресовано сообщение, — если сообщение адресовано ей, то обрабатывает его. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные. Для того, чтобы исключить одновременную посылку данных, применяется либо «несущий» сигнал, либо один из компьютеров является главным и «даёт слово» остальным компьютерам такой сети. Например, в сетях Ethernet (IEEE 802.3) c шинной топологией станции прослушивают занятость среды и действуют по алгоритму CSMA/CD (англ. Carrier Sense Multiple Access with Collision Detection — множественный доступ с прослушиванием несущей и обнаружением столкновений).

Шина самой своей структурой допускает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов. При таком соединении компьютеры могут передавать информацию только по очереди, — последовательно — потому что линия связи единственная. В противном случае пакеты передаваемой информации будут искажаться в результате взаимного наложения (то есть произойдет конфликт, коллизия). Таким образом, в шине реализуется режим полудуплексного (half duplex) обмена: данные могут передаваться в обоих направлениях, но лишь в различные моменты времени, а не одновременно (то есть последовательно, а не параллельно).

В топологии «шина» отсутствует центральный абонент, через которого передаётся вся информация, что увеличивает надёжность «шины». (При отказе любого центра перестаёт функционировать вся управляемая им система.) Добавление новых абонентов в «шину» достаточно простое и обычно возможно даже во время работы сети. В большинстве случаев при использовании «шины» нужно минимальное количество соединительного кабеля по сравнению с другой топологией. Правда, нужно учесть, что к каждому компьютеру (кроме двух крайних) подходят два кабеля, что не всегда удобно.

«Шине» не страшны отказы отдельных компьютеров, потому что все другие компьютеры сети продолжат нормально обмениваться информацией. Но так как используется только один общий кабель, — в случае его обрыва нарушается работа всей сети. Может показаться, что «шине» обрыв кабеля не страшен, поскольку в этом случае остаются две полностью работоспособные «шины». Однако из-за особенности распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных устройств — Терминаторов.

Без включения терминаторов в «шину» сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. Таким образом при разрыве или повреждении кабеля нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались физически соединёнными между собой. Короткое замыкание в любой точке кабеля «шины» выводит из строя всю сеть. Хотя в целом надёжность «шины» все же сравнительно высока, так как выход из строя отдельных компьютеров не нарушит работоспособность сети в целом, поиск неисправностей в «шине» затруднён. В частности: любой отказ сетевого оборудования в «шине» очень трудно локализовать, потому что все сетевые адаптеры включены параллельно, и понять, который из них вышел из строя, не так-то просто.

При построении больших сетей возникает проблема ограничения на длину линии связи между узлами, — в таком случае сеть разбивают на сегменты. Сегменты соединяются различными устройствами — повторителями, концентраторами или хабами.

Например, технология Ethernet 10BASE-2 позволяет использовать кабель длиной не более 185 метров.

Топология и ее многозначительность

При выборе топологии важно понимать, что речь идет не только о расположении компьютеров и местах прокладки кабеля. Этот термин в литературе упоминается в различных смыслах

Под ним в различных случаях могут понимать следующее:

Расположение составляющих элементов сети. Могут иметь в виду логическую топологию. В этом случае предметом рассмотрения является характер распространения информационных сигналов, иерархия связей в сети. В некоторых случаях имеется в виду топология операций обмена данными. Она может быть смешанной — сочетать различные схемы. Здесь речь идет об организации операций захвата управления шиной между различными компьютерами и порядке передачи такого права между различными устройствами в сети. Оно может, например, передаваться по кругу

При рассмотрении информационной топологии важное значение имеет организация информационных потоков в сети

Чтобы пояснить сказанное, можно привести следующий пример. Возможна ситуация, когда физическое подключение устройств происходит на основе применения топологии шины. Таким же образом будет организована логическая топология.

Обратите внимание! Однако информационная может предусматривать, что информационные потоки устроены на основе использования одного компьютера в качестве главного. То есть информация будет передаваться ему, а потом от него нужному компьютеру

Здесь будет применен принцип звезды.

А передача управления от одного элемента другому будет осуществляться по эстафетному принципу. Он состоит в кольцевой передаче такого права между устройствами и соответствует типу подсоединения «кольцо».

При создании локальной сети важно правильно выбрать подходящую топологию. Использование шины в некоторых случаях может быть наиболее подходящим решением

Топологии локальных вычислительных сетей: типы. Топология локальных сетей представляет собой электрическую или физическую конфигурацию соединений сети и кабельной системы. При помощи нее можно определить.

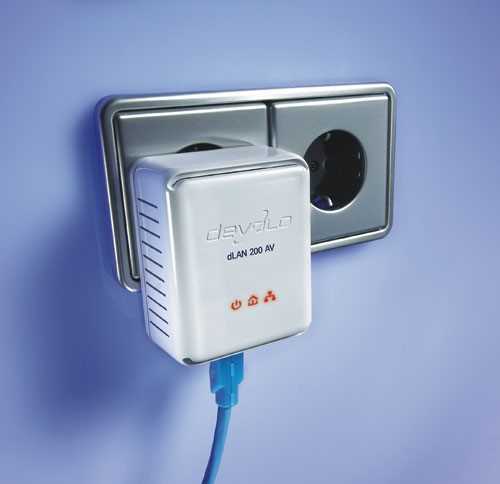

Технология передачи интернета через электросеть. топология сети похожа на шинную организацию, то есть два устройства взаимодействуют по кратчайшему между ними пути. диапазон частот, который характерен для данного вида устройств находится в пределах 1,8–30 МГц и характеризуется 917 несущими частотами и 155 существующих.

Сетевой разветвитель для интернета на 2 компьютера Двумя сетевыми картами снабжается главное устройство, которое и предоставляет доступ в интернет. . Патч-корды — название одних из самых распространённых элементов для построения Структурированной сети.

Различные типы топологий и их особенности

Топология сети — это описание физической и логической структуры связи между устройствами компьютерной сети. Различные типы топологий обладают своими особенностями, преимуществами и недостатками.

1. Звездообразная топология

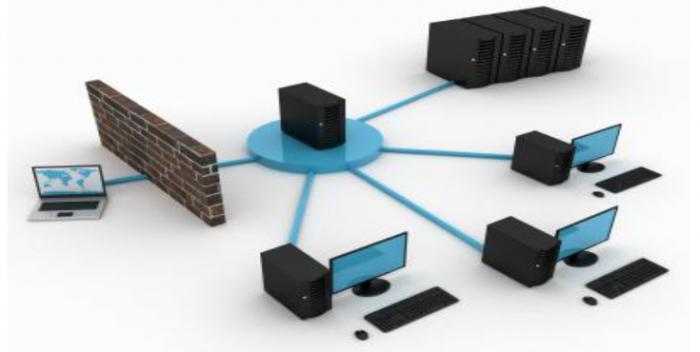

В звездообразной топологии все узлы сети подключены к одному центральному узлу, который играет роль агрегатора и передает информацию между узлами. Этот тип топологии обеспечивает простоту установки, масштабируемость и надежность. Однако, отказ центрального узла может привести к сбою всей сети.

2. Шина

В шине все узлы подключены к одной шине данных, к которой подключены и другие устройства. Информация передается по шине слева направо, а каждый узел, принимающий информацию, проверяет, предназначена ли она для него. Плюсами этой топологии являются простота установки, экономичность и масштабируемость. Однако, отказ шины может привести к сбою всей сети.

3. Кольцевая топология

В кольцевой топологии каждый узел сети подключен к двум ближайшим узлам, таким образом образуя кольцо. Информация передается по кольцу от одного узла к другому. Этот тип топологии обладает высокой надежностью, так как отказ одного узла не влияет на работу остальных. Также, в этой топологии легко масштабироваться. Однако, если кольцо прерывается в одном месте, то вся сеть перестает функционировать.

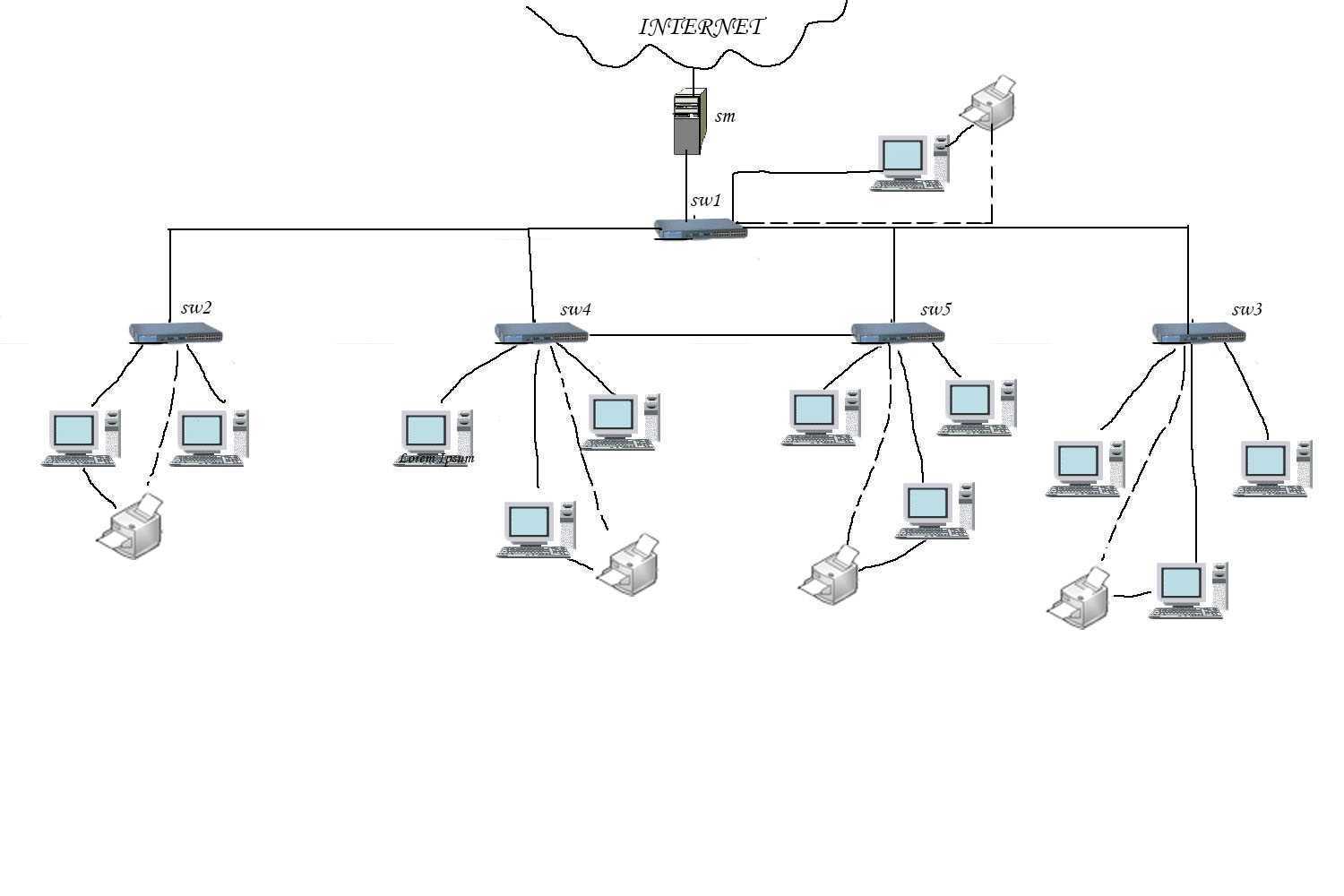

4. Древовидная топология

В древовидной топологии узлы сети соединяются в иерархическую структуру, напоминающую дерево. Верхняя часть дерева представляет центральный узел, к которому подключены другие узлы в иерархическом порядке. Древовидная топология обеспечивает легкое масштабирование и высокую производительность. Однако, отказ центрального узла может привести к прекращению работы всей подсети.

5. Сетка

В сетке каждый узел сети соединен с каждым другим узлом, образуя полносвязную структуру. Это обеспечивает высокую надежность и пропускную способность. Однако, сетка требует большого количества кабелей и активного оборудования, что делает ее дорогостоящей и сложной в установке и управлении.

6. Гибридная топология

Гибридная топология сочетает в себе два или более типа топологий. Например, сеть может сочетать в себе звездообразную и кольцевую топологии. Такой подход позволяет совместить преимущества разных типов топологий и обеспечить большую надежность и гибкость сети.

1. Звездообразная топология
2. Шина
3. Кольцевая топология
4. Древовидная топология
5. Сетка
6. Гибридная топология

Преимущества и недостатки различных типов топологий

Топология сети определяет способ, которым устройства связаны друг с другом и организованы в сеть

Различные типы топологий имеют свои преимущества и недостатки, которые важно учитывать при выборе оптимальной топологии для конкретной сети

Структурированная топология

Преимущества:

• Простота масштабирования и управления сетью;
• Высокая отказоустойчивость — отказ одного узла не влияет на работу остальных;
• Легкость нахождения и устранения ошибок, так как каждое устройство имеет свою логическую позицию в сети.

Недостатки:

• Высокая стоимость реализации, так как требуется большое количество устройств;
• Сложность физической реализации, особенно при большом количестве узлов.

Шина

Преимущества:

• Простота и низкая стоимость реализации;
• Гибкость и простота масштабирования;
• Легкость в управлении.

Недостатки:

• Ограниченная пропускная способность, так как все устройства подключены к одной линии;
• При отказе шины вся сеть может остановиться;
• Коллизии могут возникать, когда несколько устройств пытаются передавать данные одновременно.

Звезда

Преимущества:

• Простота установки и настройки сети;
• Высокая надежность, так как отказ одного устройства не влияет на остальную сеть;
• Легкость нахождения проблемных узлов и их замены.

Недостатки:

• Ограниченная пропускная способность, так как все устройства передают данные через центральный узел;
• При отказе центрального узла вся сеть может прекратить работу;
• Высокие затраты на установку сети.

Кольцо

Преимущества:

• Высокая пропускная способность, так как каждое устройство имеет собственную линию связи;
• Отсутствие коллизий — каждое устройство передает данные только по своей линии;
• Простота масштабирования.

Недостатки:

• Высокая стоимость реализации из-за необходимости множества соединений;
• При отказе одного узла вся сеть может быть нарушена;
• Сложность нахождения и устранения ошибок в кольце.

Древовидная

Преимущества:

• Гибкость и простота масштабирования;
• Высокая отказоустойчивость, так как отказ одного устройства не влияет на остальную сеть;
• Эффективное использование ресурсов.

Недостатки:

• Высокая стоимость реализации из-за необходимости множества соединений;
• Сложность физической реализации в больших сетях;
• При отказе корневого узла вся сеть может быть нарушена.

Смешанная

Преимущества:

• Гибкость и возможность адаптации к потребностям конкретной сети;
• Компромиссные решения между различными требованиями.

Недостатки:

• Сложность установки и настройки системы;
• Высокая стоимость реализации из-за необходимости использования различных устройств и соединений.

Token-Ring

Версия сети Token-Ring была представлена фирмой IBM в 1984 году.

Сеть Token-Ring имеет следующие характеристики:

· топология – звезда-кольцо;

· метод доступа – с передачей маркера;

· кабельная система – экранированная и неэкранированная витая пара

(IBM тип 1, 2 или 3);

· скорость передачи данных – 4 и 16 Мбит/с;

· тип передачи – узкополосная;

· спецификации – 802.5.

Этот метод напоминает Arcnet, так как тоже использует маркер, передаваемый от одной станции к другой. В отличие от Arcnet, при методе доступа Token-Ring имеется возможность назначать разные приоритеты разным рабочим станциям.

Актуальность локально-вычислительных сетей

В производственной практике ЛВС играют очень большую роль. Посредством ЛВС в систему объединяются персональные компьютеры, расположенные на многих удаленных рабочих местах, которые используют совместное оборудование, программные средства и информацию. Рабочие места сотрудников перестают быть изолированными и объединяются в единую систему, которая имеет свои особенные преимущества, получаемые при сетевом объединении персональных компьютеров в виде внутрипроизводственной вычислительной сети:

1. Разделение ресурсов – позволяет экономно использовать ресурсы, например, управлять периферийными устройствами, такими как лазерные печатающие устройства, со всех присоединенных рабочих станций.

2. Разделение данных – предоставляет возможность доступа и управления базами данных с периферийных рабочих мест, нуждающихся в информации.

3. Разделение программных средств – предоставляет возможность одновременного использования централизованных, ранее установленных программных средств.

4. Разделение ресурсов процессора – возможность использования вычислительных мощностей для обработки данных другими системами входящими в сеть. Предоставляемая возможность заключается в том, что на имеющиеся ресурсы не «набрасываются» моментально, а только лишь через специальный процессор, доступный каждой рабочей станции.

5. Многопользовательский режим – многопользовательские свойства системы содействуют одновременному использованию централизованных прикладных программных средств, ранее установленных и управляемых, например, если пользователь системы работает с другим заданием, то текущая выполняемая работа отодвигается на задний план.

Список использованной литературы:

1. Microsoft Corporation

Компьютерные сети. Учебный курс/Пер. с англ. – М.: Издательский отдел «Русская редакция» ТОО «Channel Trading Ltd.». – 1997

2. Стэн Шатт. Мир компьютерных сетей: Пер. с англ. – К.: BHV, 1996

3. Бэрри Нанс. Компьютерные сети: Пер. с англ. – М.: БИОНОМ, 1995

Топология дерева

Топология дерева подразумевает, что к одной машине подключено несколько устройств, к этим устройствам подключаются ещё машины, и так продолжается цепочка. Схематично эта система напоминает дерево. Что можно сказать о данной топологии сети?

Преимущества топологии дерево

Положительными сторонами топологии является:

• гибкость. К такой системе можно свободно подключить дополнительные машины без ущерба работе;
• возможность управления большой сетью;
• простота подключения. Достаточно простая система, которая не требует особых знаний в построении топологический цепей;
• надёжность. Если повреждается одна машина, это никак не влияет на работу других аппаратов;
• Простота индикации. Благодаря такой системе можно легко инфицировать любое устройство;

Что можно сказать об отрицательных сторонах?

Недостатки системы

Отрицательные стороны древовидной топологии сети:

• Одна точка снабжения. Если ключевой компьютер сломается, это выведет из строя всю систему сразу;
• затратность. Нужно большое количество длинных кабелей;
• сложность в настройке;
• ограничения. подобная система ограничивается типом подключаемого кабеля.

В этом заключаются отрицательные стороны древовидной топологии.

Платы сетевого адаптера

Платы сетевого адаптера
– это интерфейс между компьютером и сетевым кабелем. В обязанности платы сетевого адаптера входит подготовка, передача и управление данными в сети. Для подготовки данных к передачи по сети плата использует трансивер, который переформатирует данные из параллельной формы в последовательную. Каждая плата имеет уникальный сетевой адрес.

Платы сетевого адаптера отличаются рядом параметров, которые должны быть правильно настроены. В их число входит: прерывание (IRQ), адрес базового порта ввода/вывода и базовый адрес памяти.

Чтобы обеспечить совместимость компьютера и сети, плата сетевого адаптера должна, во-первых, соответствовать архитектуре шины данных компьютера и, во-вторых, иметь требуемый тип соединителя с сетевым кабелем.

Плата сетевого адаптера оказывает значительное влияние на производительность всей сети. Существует несколько способов увеличить эту производительность. Некоторые платы обладают дополнительными возможностями. К их числу, например, относится: прямой доступ к памяти, разделяемая память адаптера, разделяемая системная память, управление шиной. Производительность сети можно повысить также с помощью буферизации или встроенного микропроцессора.

Разработаны специализированные платы сетевого адаптера, например, для беспроводных сетей и бездисковых рабочих станций.

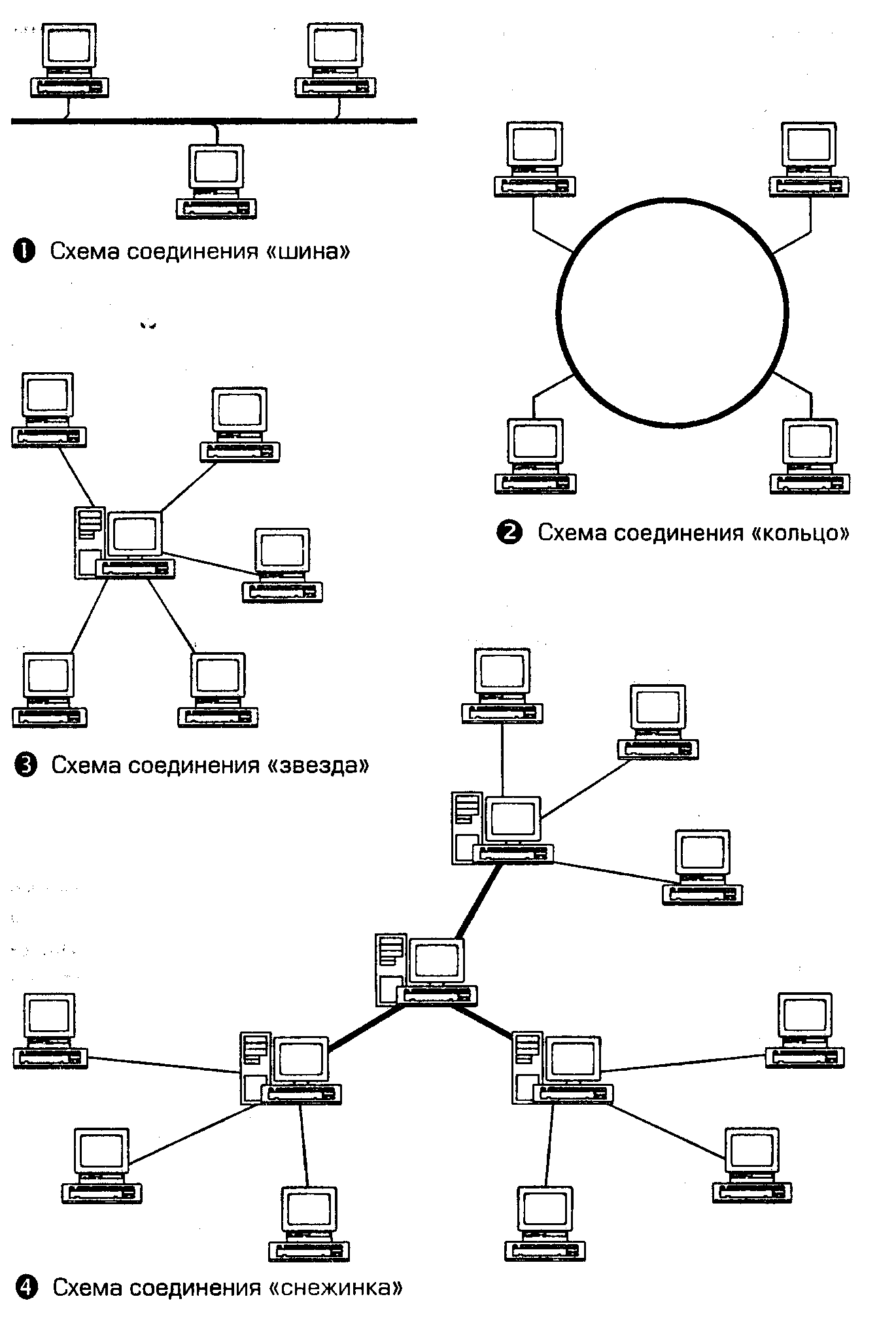

Виды топологий

Существуют следующие топологии компьютерных сетей:

1. Шинная топология
2. Кольцевая топология (петля)
3. Топология «звезда» (радиальная, звездообразная)
4. Полносвязная (ячеистая, сетка)
5. Иерархическая (древовидная)
6. Смешанная (гибридная)

Шина

В этой топологии все компьютеры сети подключены к одному кабелю, который называется магистралью.

Схема топологии «шина»

В сети с топологией шина данные в виде электрических сигналов передаются всем компьютерам сети, но принимает их только тот компьютер, адрес которого совпадает с адресом получателя. Адрес получателя передается вместе с данными. В каждый момент времени передачу может вести только один компьютер, поэтому производительность такой сети зависит от количества компьютеров в ней. Чем больше компьютеров в сети, тем она медленнее.

Шина – это пассивная топология, т.е. компьютеры только слушают передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому выход одного или нескольких компьютеров из строя в такой сети никак не сказывается на работе сети.

Кольцо

В сетях с топологией кольцо компьютеры связаны один с другим, при этом первый компьютер связан с последним. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер.

Схема топологии «кольцо»

Каждый компьютер распзознает и получает только ту информацию, которая ему адресована.

В отличие от пассивной технологии «шина», в сетях с топологией «кольцо» каждый компьютер выступает в роли повторителя (репитера), т.е. компьютеры не только слушают, но и передают данные в сети от отправителя к получателю. Здесь каждый компьютер усиливает данные и передает их следующему компьютеру, пока эти данные не окажутся в том компьютере, чей адрес совпадает с адресом получателя. Получив данные, принимающий компьютер посылает передающему сообщение, в котором подтверждает факт приема. Выход из строя хотя бы одного компьютера приводит к неработоспособности сети.

Звезда

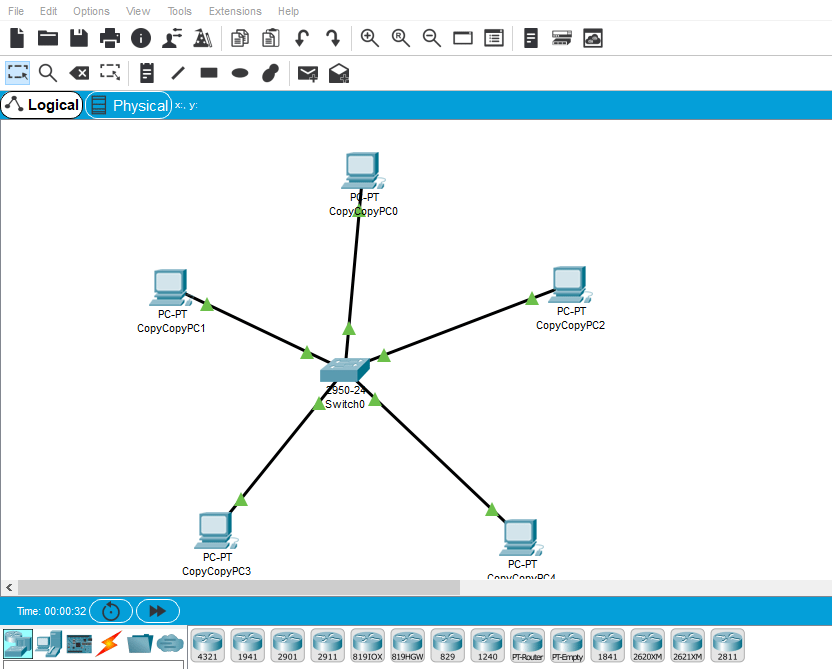

Топология звезда отличается тем, что все компьютеры подключаются к одному центральному устройству. Для этого в центре сети содержится узел коммутации (коммутирующее устройство), к которому отдельным кабелем подключаются все компьютеры сети. Такой узел называется концентратором (hub).

Схема топологии «звезда»

Сигналы от передающего компьютера поступают через концентратор ко всем другим компьютерам.

Концентраторы делятся на активные и пассивные.

Активные концентраторы передают сигналы так же, как репитеры (повторители), поэтому их называют многопортовыми повторителями. Обычно они имеют от 8 до 12 портов для подключения компьютеров. Активные концентраторы питаются от электрической сети.

К пассивным концентраторам относятся монтажные или коммутирующие панели, которые просто пропускают через себя сигнал, не усиливая и не восстанавливая его. Пассивным концентраторам не требуется питание от электрической сети.

Основное преимущество топологии «звезда» – высокая надежность. Выход из строя одного или нескольких компьютеров не приводит к потере работоспособности остальной части сети. Обрыв кабеля в одном месте приводит к отключению от сети только одного компьютера. Только неисправность концентратора приводит к полной потере работоспособности сети. Недостатком этой топологии является необходимость в дополнительном расходе кабеля и установке концентратора.

Ячеистая топология

В некоторых случаях используется ячеистая топология. В данной топологии каждый компьютер соединен с каждым другим компьютером отдельным кабелем.

Схема ячеистой топологии

Сеть с ячеистой топологией обладает высокой избыточностью и надежностью. Данные от одного компьютера к другому могут передаваться по разным маршрутам, поэтому разрыв кабеля не отражается на работоспособности сети. Главный недостаток сетей с ячеистой топологией – большой расход кабеля.

Основные топологии локально-вычислительных сетей: достоинства и недостатки

Топология сети представляет собой физическое ее расположение, значительно влияя на основные характеристики. На современных предприятиях в основном используются три вида топологий: «Звезда», «Шина» и «Кольцо».

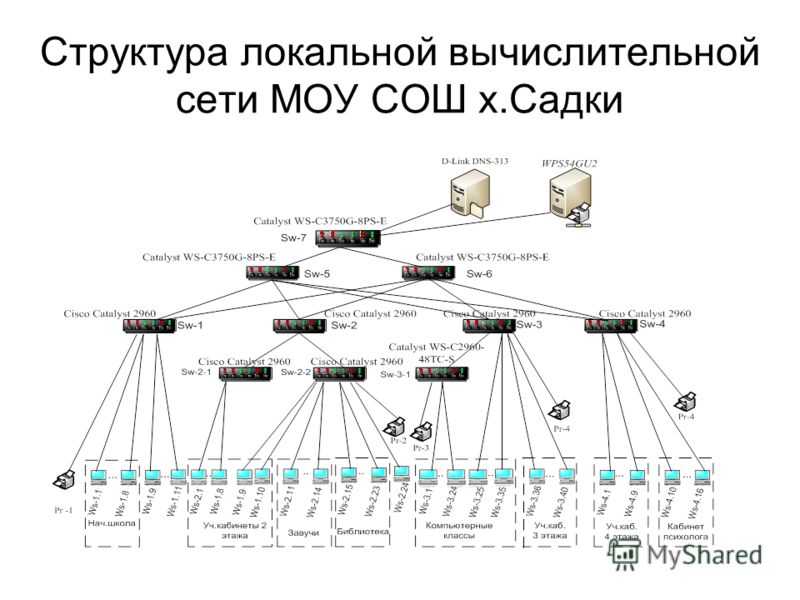

Топология «Звезда» является самой распространенной, имеет множество преимуществ перед остальными. Такой способ монтажа отличается высокой надежностью; если какой-либо компьютер вышел из строя (кроме сервера), на работу остальных это никак не повлияет.

Топология «Шина» представляет собой единый магистральный кабель с подключенными вычислительными машинами. Подобная организация локальной вычислительной сети экономит финансы, но не подходит для объединения большого количества компьютеров.

Топология «Кольцо» отличается низкой надежностью за счет особого расположения узлов — каждый из них соединен с двумя другими с помощью сетевых карт. Поломка одного компьютера приводит к остановке работы всей сети, поэтому такой вид топологии применяется все реже.
