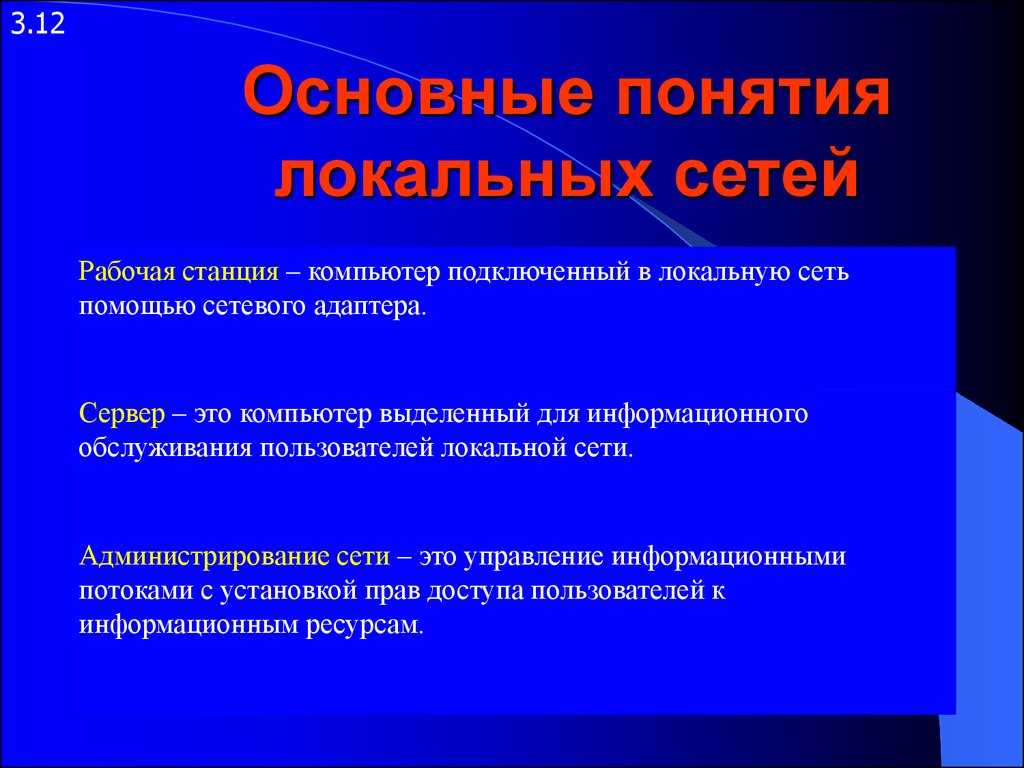

Устройство и основные понятия локальной сети

Создание комитета OSI

В 1977 году Британский институт стандартов предложил Международной организации по стандартизации (ISO) создать стандарты для открытого взаимодействия между устройствами. Новые стандарты должны были предложить альтернативу закрытым системам традиционных компьютеров, разработанных без возможности взаимодействия друг с другом.

В результате ISO сформировала комитет по взаимосвязи открытых систем (OSI). А американскому национальному институту стандартов (ANSI), входящему в ISO, было поручено разработать предложения для первого заседания комитета. Бакман принял участие во встречах ANSI и представил многоуровневую модель. Она была выбрана как единственное предложение, которое представили комитету ISO SC-16.

Топология ЗВЕЗДА

Каждый компьютер подключен отдельным проводом к отдельному порту коммутирующего устройства, которое осуществляет управление передачей данных в сети. В сетях с топологией «звезда» подключение кабеля и управление конфигурацией сети централизованны.

Но есть и недостаток: так как все компьютеры подключены к центральной точке, для больших сетей значительно увеличивается расход кабеля. К тому же, если коммутирующее устройство выйдет из строя, нарушится работа всей сети. А если выйдет из строя только один компьютер (или кабель, соединяющий его с коммутирующим устройством), то лишь этот компьютер не сможет передавать или принимать данные по сети. На остальные компьютеры в сети это не повлияет.

Хотя сами по себе базовые топологии несложны, в реальности часто встречаются довольно сложные комбинации, объединяющие свойства нескольких топологий.

А для реализации нашей сети я выбираю топологию ЗВЕЗДА, так как она наиболее распространена и более надежная в отличии от других.

Да и не думаю, что вы столкнетесь с другими топологиями на практике. 99% офисных сетей реализованы через топологию ЗВЕЗДА

Вашингтон, округ Колумбия, март 1978 года

С 28 февраля по 2 марта 1978 года в Вашингтоне проходило собрание ISO, где команда Honeywell презентовала свое решение ISO. На встрече собралось множество делегатов из десяти стран и наблюдатели из 4 международных организаций. На этом совещании было достигнуто соглашение, что многоуровневая архитектура HDSA удовлетворяет большинству требований и что ее можно будет расширить позже.

Для дальнейшей работы над усовершенствованием модели было решено собрать рабочие группы. Их главной целью было составление общего международного архитектурного положения.

Модель, которую представили на собрании, состояла из шести слоев, куда изначально не входил нижний, физический уровень. И здесь вступает в игру Юбер Циммерманн, председатель OSI и глава архитектурной группы, который и предложил включить в модель физический уровень. Необходимо было узнать, как подавать импульсы на провода. Чарльз Бакман отмечает, что Юбер был одним из самых важных людей в этом комитете, с точки зрения его вклада в работу.

Как устанавливается соединение с определенным узлом в сети

Каждый узел в компьютерной сети имеет уникальный идентификатор. Именно этот идентификатор (ІР адрес) используется для установки подключения к нему со стороны других компьютеров.

Первым делом, когда необходимо установить соединение, пользователь вводит доменное имя, присвоенное для конкретного узла в сети. Например, example.com.

После ввода доменного имени отправляется запрос на сервер для правильной маршрутизации. Доменное имя находится в системе и компьютер получает связанный с ним ІР адрес. Далее, когда компьютер получил привычный для него идентификатор, он может использовать его для создания подключения. После этого при помощи установленной между узлами в сети связи происходит обмен данными, передача информации и выполнение запросов.

Замечание 1

Такой способ маршрутизации позволяет упростить задачу по доступу к разным узлам в сети, так как пользователю не нужно запоминать большой набор чисел, достаточно знать адрес в виде привычных слов, обычно ассоциирующихся с ресурсом, к которому ведет адрес.

Принципы построения и схема локальной сети

Главным элементом локальной сети являются компьютер. Также участие принимают:

• принтеры;
• сетевое оборудование;
• серверы;
• хранилища;
• телевизоры;
• телефоны и др.

Эти устройства относятся к категории оконечных узлов.

В сети присутствуют и промежуточные элементы, такие как:

• маршрутизаторы;
• роутеры;
• модемы;
• коммутаторы;
• точки беспроводного доступа.

Примечание

Обе группы связаны между собой сетевой средой, которая взаимодействует со структурой через оптоволоконные кабели и радиоволны Wi-Fi. Благодаря этой среде происходит взаимодействие между элементами.

Локальные сети обладают рядом преимуществ:

1. Разделение ресурсов, которые позволяют экономно использовать ресурсы в информационной среде.
2. Разделение данных способствует доступу к одному файлу с разных компьютеров.
3. Разделение программных средств позволяют работать в одном приложении с разных устройств.

Существует два основных направления при создании такой схемы:

1. Проводная схема. При создании проводной системы используются специальные коаксиальные кабели или витые пары (технология Ethernet-соединение). Коаксиальные кабели используются реже, чем витые пары. Это объясняется тем, что скорость передачи и масштаб охвата территории у второго выше. Максимальная скорость передачи данных коаксиальных кабелей составляет 10 Мбит/с., а в витых парах — может достигать 1024 Мбит/с.
2. Беспроводная схема построена на основе передачи данных посредством радиоволн, которые распределяются между всеми устройствами, девайсами, в качестве которых выступают маршрутизаторы (роутеры и модемы), точки доступа (компьютер, телефон), коммутационные устройства, повторители сигнала. При такой организации сети используются оптоволоконные кабели, которые подключаются к основному источнику сети. Беспроводные сети позволяют разносить сигнал до 2 км., а частота достигает 2,4 и 5,1 МГц.

Топология дерева

Как следует из названия, древовидная топология – это сетевая структура, имеющая форму дерева с множеством ветвей. Топологии деревьев иметь корневой узел который связан с другой иерархией узлов. иерархия родитель-потомок где существует только одна взаимная связь между двумя связанными узлами. Как правило, топология дерева должна иметь три уровня иерархии для классификации таким образом. Эта форма топологии используется в глобальных сетях выдержать много разложенных устройств.

преимущества

Основная причина, почему древовидные топологии используется для расширения топологии шины и звезды. В этом иерархическом формате легко добавить больше узлов в сеть, когда ваша организация увеличивается в размерах. Этот формат также хорошо подходит для поиска ошибок и устранения неполадок потому что вы можете систематически проверять проблемы с производительностью по всему дереву.

Недостатки

Наиболее существенным недостатком топологии дерева является корневой узел. В случае сбоя корневого узла все его поддеревья становятся разделенными. Все еще будет частичное соединение в сети среди других устройств, таких как родительский узел неисправного.

Поддерживать сеть тоже не просто, потому что чем больше узлов вы добавляете, тем сложнее становится управлять сеть. Другим недостатком древовидной топологии является количество необходимых кабелей. Кабели необходимы для подключения каждого устройства по всей иерархии, что делает макет более сложным по сравнению с более простой топологией.

Что такое вычислительная сеть?

Вычислительная сеть – это совокупность однотипных или разнотипных ЭВМ рассредоточенных территориально и соединенных между собой сетью передачи данных.

Вычислительная сеть создается с целью:

• Получения вычислительных мощностей недоступных пользователю, обладающему одной мощностью;
• Хранение информации большого объема и получение доступа к территориально удаленным данным;
• Увеличение уровня загрузки ЭВМ, программного обеспечения и баз данных;
• Снижение стоимости обработки данных.

К основным характеристикам сети относятся:

• Операционные возможности – это услуги, которые вычислительная сеть предоставляет пользователю, другими словами это средства автоматизации программирования, доступ к сетевым прикладным программам, доступ к распределенной базе данных, передача потоков данных, доступ к удаленным файлам и т.д.
• Время доставки сообщения – определяется как среднее время от момента передачи сообщений в сеть до момента получения сообщений адресатом;
• Производительность – высчитывается как суммированная производительность вычислительной машины в составе компьютерной сети;
• Стоимость обработки данных – суммарная стоимость всех средств сетевого взаимодействия вовлеченных в обработку сообщения.

Уровень 4: Транспортный

Четвертый уровень получает пакеты и передает их по сети. Он отвечает за установку соединения, надежность и управление потоком. Блоки данных делятся на отдельные фрагменты, размеры которых зависят от используемого протокола. Главными героями тут выступают 2 протокола TCP (Transmission Control Protocol) и UDP (User Datagram Protocol). В чем их отличие и когда их применять?

При транспортировке данных, наиболее восприимчивых к потерям, например, web-страницы, задействуется протокол TCP с установлением соединения. Он контролирует целостность информации, в данном случае нашей страницы, ибо потеря какого-то контента заставит задуматься пользователя о его полезности. Чтобы сделать передачу более эффективной и быстрой, транспортный уровень разбивает данные на более мелкие сегменты.

UDP-протокол используется с данными, для которых потери не так критичны, например, мультимедиа-трафик. Для них более заметна будет задержка, поэтому UDP обеспечивает связь без установки соединения. Во время передачи данных с помощью протокола UDP, пакеты делятся уже на автономные датаграммы. Они могут доставляться по разным маршрутам и в разной последовательности.

Что такое модель OSI

Модель OSI (Open System Interconnection), или эталонная модель взаимодействия открытых систем описывает, как устройства в локальных и глобальных сетях обмениваются данными и что происходит с этими данными. Её предложили в 1984 году инженеры из Международной организации по стандартизации (ISO), которая работала над единым стандартом передачи данных по интернету.

При этом сама по себе эталонная модель — не стандарт интернета, как, например, TCP/IP; её можно сравнить с фреймворками в мире языков программирования: в OSI «из коробки» доступны разные веб-стандарты — UDP, HTTP, FTP, Telnet и другие. Всего таких протоколов — более 100 штук.

Модель OSI включает семь слоёв, или уровней, — причём каждый из них выполняет определённую функцию: например, передать данные или представить их в понятном для человека виде на компьютере. Кстати, у каждого слоя — свой набор протоколов.

Слои ничего не знают о том, как устроены другие слои. Это называется абстракцией.

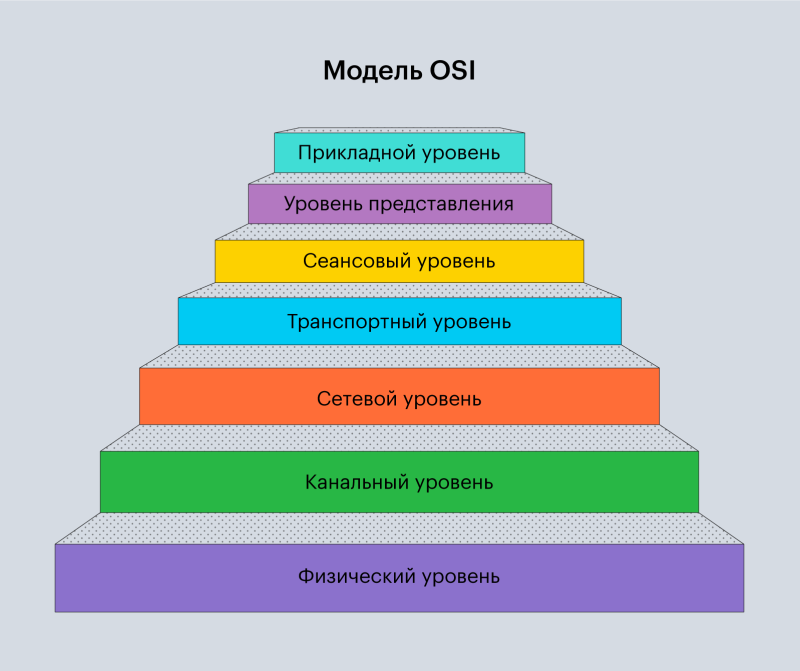

Семислойная модель OSIИзображение: Skillbox Media

Самый нижний слой отвечает за физическое представление данных, то есть за то, как данные передаются по проводам или с помощью радиоволн, а самый верхний — за то, как приложения взаимодействуют с сетью.

Нижний слой оперирует такими понятиями, как «тип кабеля» или «тип коннектора», а верхний — такими, как HTTP или API.

7.1. Общие сведения о компьютерных сетях

Предпосылки создания компьютерных сетей.
История возникновения и развития компьютерных сетей.
Преимущества использования компьютерных сетей.

Предпосылки создания компьютерных сетей

С момента появления ЭВМ возник вопрос о передаче данных между отдельными компьютерами и рациональном распределении ресурсов ЭВМ.
Первые ЭВМ были очень сложны в эксплуатации и имели дорогостоящие аппаратные компоненты, отсутствовали единые стандарты построения ЭВМ. С развитием аппаратной и программной базы компьютеров, совершенствовались и сетевые технологии. Сначала были созданы системы передачи данных первоначально в коммерческих, военных и научных целях, затем сфера применения сетей расширилась.
В настоящее время использование компьютерных сетей является неотъемлемой частью нашей жизни, область их применения охватывает все сферы человеческой деятельности.
Под компьютерной сетью мы будем понимать любое множество ЭВМ, связанных между собой средствами передачи данных (средствами телекоммуникаций).

История возникновения и развития компьютерных сетей

Развитие компьютерных сетей связано как с развитием собственно ЭВМ, входящих в состав сети, так и с развитием средств телекоммуникаций.
Работы по созданию компьютерных сетей начались ещё в 60-х годах ХХ века. Прообразом компьютерных сетей явились системы телеобработки данных (СТД), построенные на базе больших (а позже и миниЭВМ).
В качестве средств передачи данных использовалась существующая телефонная сеть. Основными элементами СТД являются модемы, абонентские пункты и устройства коммутации. Система СТД оперировала только аналоговыми сигналами.
Основным недостатком СТД является невысокое быстродействие (9600 бит/с, реально 2400 бит/с). Поэтому одним из направлений совершенствования СТД явилась разработка цифровых телефонных коммутаторов.
Вторым существенным недостатком СТД является возможность передачи данных по каналу связи в один и тот же момент времени только с одной скоростью. Этот недостаток был преодолен использованием впервые в 70-х годах в США коммуникаций кабельного телевидения, позволяющих вести широкополосную передачу (ШП).
Третьим направлением перехода к сетям была разработка высокоскоростных шин для обеспечения взаимодействия нескольких больших ЭВМ.
Четвёртым направлением развития сетей была реализация распределённой обработки данных.
К середине 80-х годов, с появлением ПЭВМ все отмеченные тенденции развития сетей
стали сближаться, что привело к разработке современных компьютерных сетей.

Преимущества использования компьютерных сетей

Рассмотрим преимущества, получаемые при сетевом объединении персональных компьютеров.Разделение ресурсов
Разделение ресурсов позволяет экономно использовать ресурсы, например, управлять периферийными устройствами, такими как лазерные печатающие устройства, со всех присоединенных рабочих станций.Разделение данных
Разделение данных предоставляет возможность доступа и управления базами данных с периферийных рабочих мест, нуждающихся в информацииРазделение программных средств
Разделение программных средств предоставляет возможность одновременного использования централизованных, ранее установленных программных средств.Разделение ресурсов процессора
При разделение ресурсов процессора возможно использование вычислительных мощностей для обработки данных другими системами, входящими в сеть. Предоставляемая возможность заключается в том, что на имеющиеся ресурсы не «набрасываются» моментально, а только лишь через специальный процессор, доступный каждой рабочей станции.Многопользовательский режим
Многопользовательские свойства системы содействуют одновременному использованию централизованных прикладных программных средств, ранее установленных и управляемых, например, если пользователь системы работает с другим заданием, то текущая выполняемая работа отодвигается на задний план.

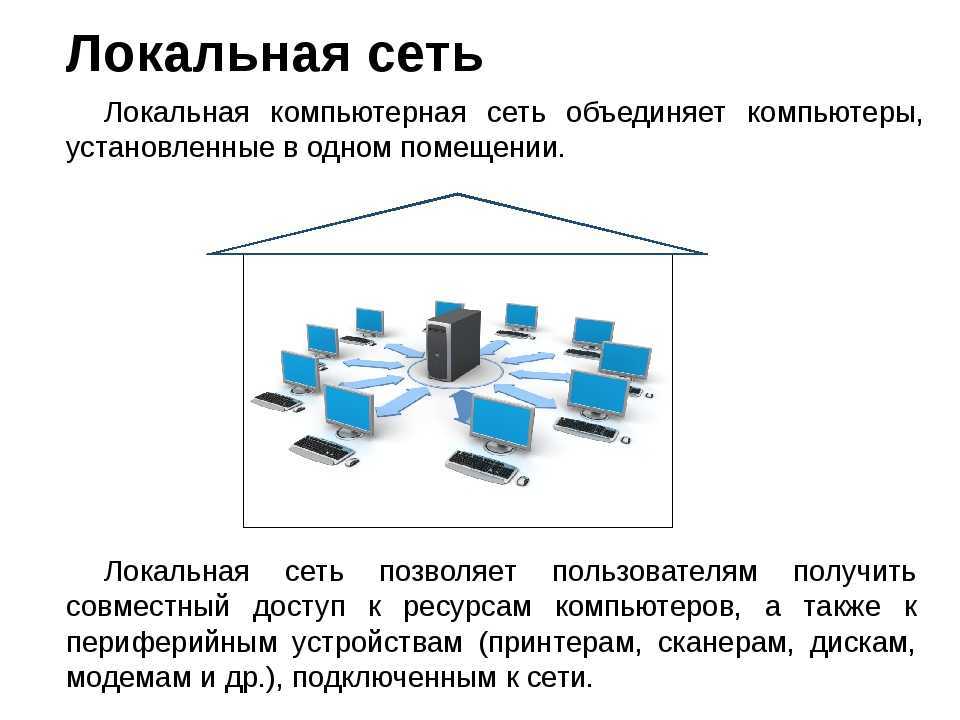

Что такое локальная компьютерная сеть

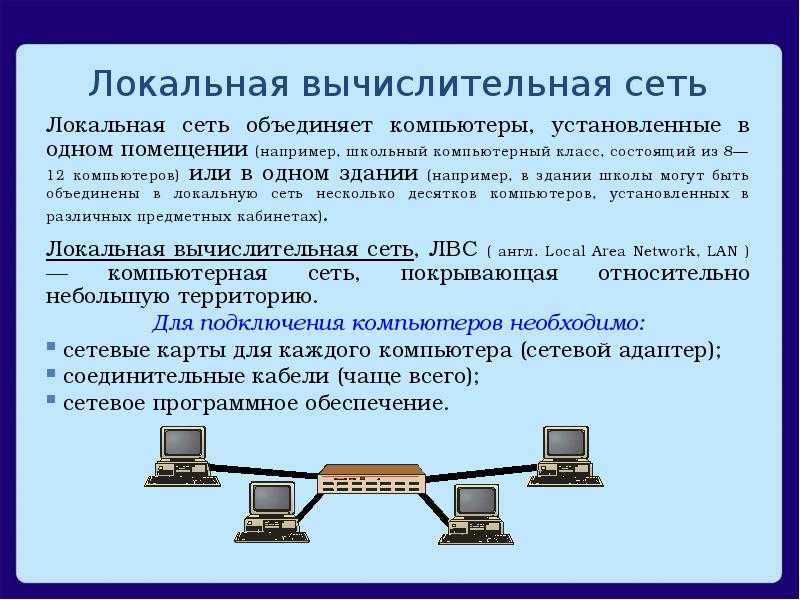

Локальная компьютерная сеть — это сеть, которая покрывает относительно небольшую территорию или небольшую группу зданий, т.е. она позволяет выполнять соединение нескольких устройств в одну систему, внутри которой происходит некий обмен данных.

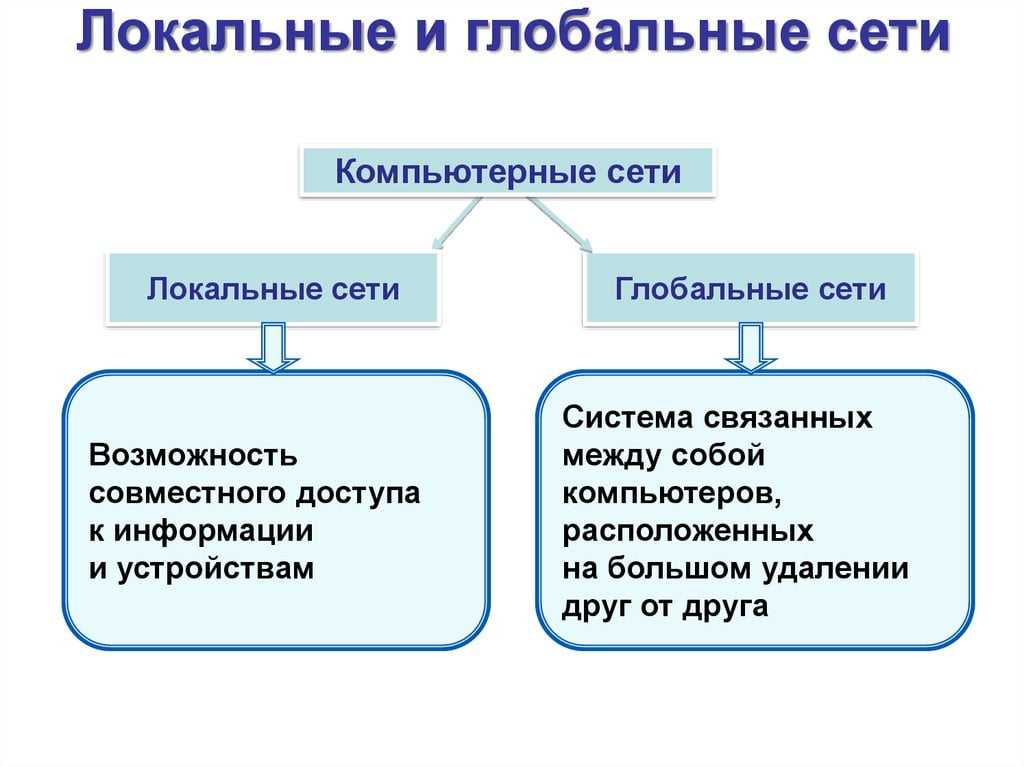

Локальные сети отличаются от глобальных тем, что располагаются на ограниченной территории.

Назначение локальной сети — осуществление совместного доступа к данным, программам и оборудованию.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

В настоящее время их можно обнаружить очень часто. Ими пользуются:

• дома;
• в офисе;
• на предприятиях;
• в торговых центрах и т.д.

В локальных сетях используются высококачественные линии связи. Большую популярность из них имеют такие, как: витые пары и оптоволоконные кабели.

ИСПОЛЬЗОВАНИЕ МОСТА ДЛЯ ПОВЫШЕНИЯ БЕЗОПАСНОСТИ

Как говорилось выше, в шинной и кольцевой топологии данные Проходят через
каждый компьютер в сети. Любой пользователь сети может применять специальное электронное устройство, называемое сетевой анализатор, для перехвата и
просмотра пакетов данных в сети. Для этого также используется специальное
программное обеспечение.

Специалисты часто используют сетевые анализаторы, решая возникающие в сети
проблемы. Сетевые программисты применяют их для отладки программ. Это
законный повод для мониторинга трафика в сети. Однако анализаторы могут
представлять собой и проблему для сетевых администраторов с точки зрения
безопасности, если доступ к ним получат не имеющие на то права люди.

Разработчики могут использовать мост для разделения всей сети на сегменты с
закрытым и со свободным доступом. Например, если все руководство компании расположено на одной территории и хочет, чтобы никто со стороны не
имел свободного доступа к их сетевым данным, то разработчик может использовать мост для отделения компьютеров руководства от остальной части сети. В
этом случае мост может ограничить доступ несанкционированных пользователей
к конфиденциальным данным, передаваемым между компьютерами руководства
компании.

ИСПОЛЬЗОВАНИЕ МОСТА ДЛЯ УЛУЧШЕНИЯ ФУНКЦИОНИРОВАНИЯ СЕТИ

Сетевой мост не просто связывает сегменты сети. Он дает проектировщикам
сети возможность повышать ее эффективность, надежность и безопасность. Как
вы узнали из предыдущих глав, чем большее узлов подключено к сети, тем
больше происходит столкновений данных (потому что больше узлов одновременно пытаются получить доступ к сети).
Вы можете использовать мост, чтобы решить проблему повышения эффективности сети, возникающую из-за напряженного графика и столкновения данных.
Мост может разделить переполненную локальную вычислительную сеть на меньшие сегменты, как показано на рисунке : локализуя трафик в каждом сегменте, мост уменьшает общий трафик в сети.

СЕТЕВОЙ МАРШРУТИЗАТОР

Функции маршрутизатора сходны с задачами моста. Маршрутизаторы используются для передачи данных между сетями, построенными на базе различных технологий. Например, маршрутизатор может быть применен для соединения сети
Ethernet с IBM Token Ring. Так как Internet включает в себя сети с различными
технологиями, то маршрутизаторы являются ее неотъемлемой частью. Маршрутизатор имеет свой сетевой адрес; у моста его нет — в чем и состоит ключевое
различие между маршрутизатором и мостом. На рисунке 4 показан маршрутизатор, соединяющий сеть Ethernet и IBM Token Ring.

Рис.4. Маршрутизатор, соединяющий две различных сети.

Виды топологий

Существуют следующие топологии компьютерных сетей:

1. Шинная топология
2. Кольцевая топология (петля)
3. Топология «звезда» (радиальная, звездообразная)
4. Полносвязная (ячеистая, сетка)
5. Иерархическая (древовидная)
6. Смешанная (гибридная)

Шина

В этой топологии все компьютеры сети подключены к одному кабелю, который называется магистралью.

Схема топологии «шина»

В сети с топологией шина данные в виде электрических сигналов передаются всем компьютерам сети, но принимает их только тот компьютер, адрес которого совпадает с адресом получателя. Адрес получателя передается вместе с данными. В каждый момент времени передачу может вести только один компьютер, поэтому производительность такой сети зависит от количества компьютеров в ней. Чем больше компьютеров в сети, тем она медленнее.

Шина – это пассивная топология, т.е. компьютеры только слушают передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому выход одного или нескольких компьютеров из строя в такой сети никак не сказывается на работе сети.

Кольцо

В сетях с топологией кольцо компьютеры связаны один с другим, при этом первый компьютер связан с последним. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер.

Схема топологии «кольцо»

Каждый компьютер распзознает и получает только ту информацию, которая ему адресована.

В отличие от пассивной технологии «шина», в сетях с топологией «кольцо» каждый компьютер выступает в роли повторителя (репитера), т.е. компьютеры не только слушают, но и передают данные в сети от отправителя к получателю. Здесь каждый компьютер усиливает данные и передает их следующему компьютеру, пока эти данные не окажутся в том компьютере, чей адрес совпадает с адресом получателя. Получив данные, принимающий компьютер посылает передающему сообщение, в котором подтверждает факт приема. Выход из строя хотя бы одного компьютера приводит к неработоспособности сети.

Звезда

Топология звезда отличается тем, что все компьютеры подключаются к одному центральному устройству. Для этого в центре сети содержится узел коммутации (коммутирующее устройство), к которому отдельным кабелем подключаются все компьютеры сети. Такой узел называется концентратором (hub).

Схема топологии «звезда»

Сигналы от передающего компьютера поступают через концентратор ко всем другим компьютерам.

Концентраторы делятся на активные и пассивные.

Активные концентраторы передают сигналы так же, как репитеры (повторители), поэтому их называют многопортовыми повторителями. Обычно они имеют от 8 до 12 портов для подключения компьютеров. Активные концентраторы питаются от электрической сети.

К пассивным концентраторам относятся монтажные или коммутирующие панели, которые просто пропускают через себя сигнал, не усиливая и не восстанавливая его. Пассивным концентраторам не требуется питание от электрической сети.

Основное преимущество топологии «звезда» – высокая надежность. Выход из строя одного или нескольких компьютеров не приводит к потере работоспособности остальной части сети. Обрыв кабеля в одном месте приводит к отключению от сети только одного компьютера. Только неисправность концентратора приводит к полной потере работоспособности сети. Недостатком этой топологии является необходимость в дополнительном расходе кабеля и установке концентратора.

Ячеистая топология

В некоторых случаях используется ячеистая топология. В данной топологии каждый компьютер соединен с каждым другим компьютером отдельным кабелем.

Схема ячеистой топологии

Сеть с ячеистой топологией обладает высокой избыточностью и надежностью. Данные от одного компьютера к другому могут передаваться по разным маршрутам, поэтому разрыв кабеля не отражается на работоспособности сети. Главный недостаток сетей с ячеистой топологией – большой расход кабеля.

Топология ШИНА

В данной топологии все компьютеры подключаются к одному кабелю и на его концах должны быть расположены терминаторы. В этой сети компьютеры адресуют данные конкретному компьютеру, передавая их по кабелю в виде электрических сигналов. Данные в виде электрических сигналов передаются всем компьютерам сети; однако информацию принимает только тот, адрес которого соответствует адресу получателя, зашифрованному в этих сигналах. Причем в каждый момент времени только один компьютер может вести передачу. Так как данные в сеть передаются лишь одним компьютером, ее производительность зависит от количества компьютеров, подключенных к шине. Чем больше компьютеров, ожидающих передачи данных, тем медленнее сеть.

Данные, или электрические сигналы, распространяются по всей сети от одного конца кабеля к другому. Если не предпринимать никаких специальных действий, сигнал, достигая конца кабеля, будет отражаться и не позволит другим компьютерам осуществлять передачу. Поэтому, после того как данные достигнут адресата, электрические сигналы необходимо погасить. Для этих целей и используются терминаторы которые поглощают эти сигналы.

Этот способ реализации отличает низкая скорость и надежность, поскольку при разрыве любой точки общей шины работоспособность всей сети нарушается. В современных стандартах построения сетей данный вид топологии исключен, как устаревший

Как определить скорость передачи информации

В некоторых ситуациях важно знать скоростные характеристики сетевого подключения, например, чтобы слушать музыку, смотреть фильмы онлайн, осуществлять видеосвязь или играть в компьютерные игры по локальной сети. Чтобы определить, с какой скоростью ваш компьютер может обмениваться данными в сети, нужно в первую очередь понять, где находится адресат обмена

Два стационарных компьютера домашней сети могут связываться через локальную сеть, используя высокоскоростное проводное соединение. Ноутбук и смартфон, скорее всего, свяжутся через Wi-Fi точку доступа, а для просмотра этого урока на сайте любому устройству потребуется выход в глобальную сеть Интернет

Чтобы определить, с какой скоростью ваш компьютер может обмениваться данными в сети, нужно в первую очередь понять, где находится адресат обмена. Два стационарных компьютера домашней сети могут связываться через локальную сеть, используя высокоскоростное проводное соединение. Ноутбук и смартфон, скорее всего, свяжутся через Wi-Fi точку доступа, а для просмотра этого урока на сайте любому устройству потребуется выход в глобальную сеть Интернет.

Анализ пропускной способности в диспетчере задач Windows

Самым простым и доступным способом проверки скорости обмена информацией для отдельного компьютера, работающего под управлением операционной системы Microsoft Windows является диспетчер задач.

Шаг 1. Нажмите комбинацию клавиш Ctrl+Alt+Del и в появившемся меню выберите «Диспетчер задач».

Шаг 2. Откройте вкладку «Производительность».

Шаг 3. Выберите слева сетевое подключение, через которое компьютер выходит в сеть. На рисунке приведен пример выбора беспроводной сети для ноутбука.

Рисунок 9 – Анализ пропускной способности сети в диспетчере задач

График показывает динамику сетевого обмена в реальном времени. Чтобы оценить скоростной предел, нужно максимально нагрузить сетевую карту, скачивая, например, несколько больших файлов.

На следующем рисунке показан пример загрузки адаптера беспроводной сети при просмотре видео с разрешением 8К в сети Интернет. Пиковая скорость обмена достигает 62,1 Мбит/с.

Анализ скорости сетевого обмена на маршрутизаторе

Недостатком предыдущего метода является то, что если к вашей локальной сети подключено несколько устройств, активно скачивающих данные из сети Интернет, то пропускная способность вашего подключения будет разделяться между ними, и вы не получите полной картины.

Современные маршрутизаторы имеют веб-интерфейс, позволяющий зайти в панель управления через браузер и посмотреть общую статистику. На скриншоте представлен фрагмент окна системного монитора маршрутизатора Keenetic Air.

Использование специализированных сервисов

Не всегда узким местом в сетевом обмене является ваш канал доступа в Интернет, бывает так, что скорость скачивания информации преднамеренно или непреднамеренно ограничена самими сервером. Для получения наиболее адекватной и точной оценки используют сайты, специально созданные для таких проверок. Они максимально нагружают ваш канал передачи данных в одну и в другую сторону на непродолжительное время и делают замер этих двух скоростей. Для повышения точности используется наиболее близко расположенный к вам сервер.

На рисунке приведен пример результатов измерения на сайте speedtest.net.

Целесообразность конкретной топологии

Административные здания и пункты управления обычно оснащаются большим количеством автоматизированных рабочих мест и серверов. В условиях значительной номенклатуры применяемого оборудования необходимо обеспечивать наиболее гибкую структуру сети, которая должна отвечать требованиям разветвленности, масштабируемости, обеспечивать достаточную скорость передачи данных, обладать устойчивостью к неисправностям. Рациональным будет применение сети с топологией «звезда» и «расширенная звезда», в качестве коммутационного оборудования могут быть использованы 20- и более портовые 10/100/1000 Мбит коммутаторы стоечного исполнения, оснащенные не менее чем двумя портами для подключения оптоволоконных кабелей. На схеме (рис. 2) топология «ячейка» может быть применена на уровне связи между зданиями № 1–4. Так реализуется очень надежный канал передачи данных.

Кроме того, указанная топология может быть применена для обеспечения надежного канала связи как между серверами внутри здания, так и между серверами, располагающимися в других зданиях на территории.

Использование топологии «ячейка» для периферийных устройств нецелесообразно вследствие избыточной надежности, большого расхода кабельной продукции и сложности настройки. Для топологии «ячейка» могут быть применены концентраторы, используемые для «кольца» и «шины», в зависимости от сложности структуры сети. Основным параметром в данном случае становится наличие не менее 4 портов (для самой простой структуры).

ИСПОЛЬЗОВАНИЕ MОCTOB ДЛЯ СОЕДИНЕНИЯ СЕТЕЙ

Если у вас есть две отдельные компьютерные сети, использующие одинаковую
технологию (типа двух сетей Ethernet), и их необходимо соединить, то можно
использовать сетевой мост. Мост — больше чем просто повторитель. Основная
его функция — поддерживать сетевой трафик на одной стороне сети. Например,
представьте мост, соединяющий две сети: Левую и Правую. Когда мост получает пакет из Левой сети, он сравнивает адрес получателя пакета с адресом узла на
левой стороне. Если адрес получателя пакета находится на той же стороне, что
и источник, в нашем случае на Левой, то мост отпускает пакет и не позволяет
ему попасть в Правую сеть. Если адрес получателя пакета и исходный адрес
находятся на разных сторонах, мост позволяет пакету перейти в другую сеть.

В компьютерной сети мост действует как регулировщик движения на напряженном перекрестке. Таким способом он ограничивает движение по сети и не позволяет пакетам попадать в другую сеть, если они не могут подтвердить свое
право на переход. Мосты также иногда называют устройствами типа «stop-and-forward» («остановить-и-передать»).
