Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно! В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов.

При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно! Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

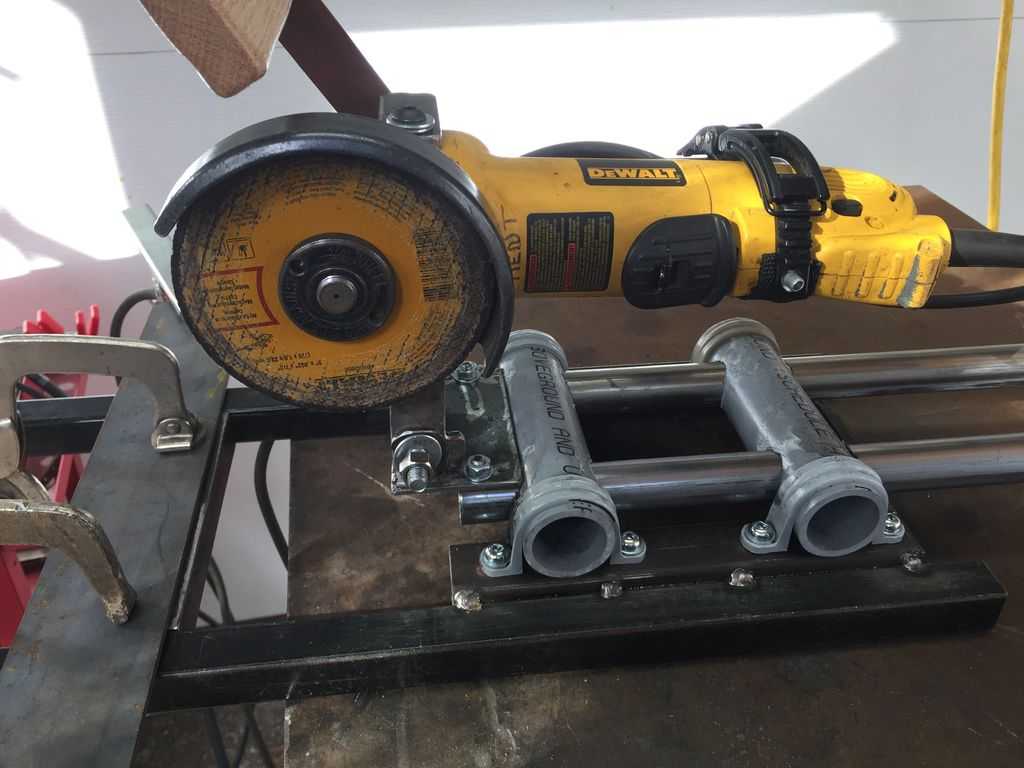

Шаг 5: Сборка

Установите угловую шлифовальную машинку на кронштейн и прикрутите ее.
Вставьте блестящие штанги от карниза в две направляющие из ПВХ-труб.
Закрепите 4-мя U-образными хомутами направляющие из ПВХ-труб (до этого чем затягивать хомуты, выровняйте блестящие трубы по центру рамы).
Прикрутите к фронтальной части блестящих труб шарнирную пластинку для крепления кронштейна шлифмашины.
На задней стороне труб закрепите разглаживающую пластинку и выровняйте при помощи ее шлифмашинку, чтоб отрезной диск размещался строго параллельно ползунам. Затяните болты разглаживающей пластинки.

Перед сборкой лучше выкрасить железные детали рамы и кронштейна краской-спреем, отдать просохнуть около суток и потом собрать.

Опосля конечной сборки конструкции смажьте густой смазкой отверстия ПВХ-труб, через которые проходят блестящие трубы. Это дозволит просто и плавненько передвигаться ползунковому механизму.

Изготовка более обычной модели

Вами быть может сделана стойка для УШМ своими руками, фото данных конструкций рекомендуется заблаговременно разглядеть. Они предлагаются в статье. Более обычным решением станет держатель, который производится из сплава и текстолита. Можно применять только 1-ый вариант материала. Древесную породу в этом случае лучше не использовать, потому что она не будет способна выдержать перегрузки.

Устройство будет иметь вид пластинок, которые скреплены меж собой винтами либо сваркой. Последнюю технологию можно применять, если в работе применяется лишь сплав. Болты необходимо применить, когда система будет полагать наличие текстолита. Одна из пластинок будет делать функцию передвижной платформы, сделать ее можно из железного 3-мм листа либо дюралюминия. Этот элемент обязан иметь размеры, равные 35 х 15 см.

В качестве альтернативного решения можно применять текстолит, но в этом случае следует использовать 6-мм заготовку. Если производится стойка для болгарки УШМ своими руками, то 2-ая пластинка будет делать функцию упора. Она делается из 4-мм отрезка стали, размеры которого равны 125 x 50 мм. На этот узел будет приходиться основная перегрузка, потому не рекомендуется применять узкий сплав. В неприятном случае работа со стойкой может оказаться опасной.

На одной половине пластинки следует создать несколько отверстий, используя сверло поперечником в 4,5 мм. Это дозволит выполнить фиксацию на платформе. В центральной части 2-ой половины следует сделать 8-мм отверстие. В платформе производятся отверстия и рассверливаются с оборотной стороны для установки потайных винтов. Взамен 2-ой пластинки можно применять 4-мм уголок, просверлив его соответственно.

Уголок либо пластинка прикручивается и приваривается к платформе, чтоб отрезной диск был удалён от края станины на 5 мм. Когда производится стойка для УШМ 230 своими руками, уголок нужно согнуть по отношению к станине на 60°C. Отрезной электроинструмент должен быть зафиксирован на высшей части болтом с контргайкой, это дозволит исключить проворачивание болта и вибрацию при работах. На этом можно считать, что устройство готово.

Сборка маятникового станка

Конструкция маятникового станка состоит из трех основных узлов:

Станина – самый простой элемент станка для болгарки. Узел изготавливают из стальной плиты толщиной минимум 10 мм с подставками снизу. Можно из профильной трубы сварить раму, а сверху нашить листовой металл толщиной 3 мм. К станине фиксируется кронштейн с шарниром маятникового механизма.
Маятник – основной рабочий механизм станка. Конструкцию в форме буквы «Т» сваривают из профильной трубы. К одному концу фиксируют зажим для болгарки, а другой стороной маятник крепят к шарнирному механизму.
Зажим для болгарки делают из металлических кронштейнов. Конструкцию прочно фиксируют к маятнику через консоль.

Чтобы изготовить станок, понадобится чертеж или хотя бы простая схема. Один из вариантов представлен на фото. Размеры станка придется рассчитать свои под габариты имеющейся в наличии болгарки.

Для правильного расчета размера узлов станка сначала замеряют габариты болгарки, а затем расстояние между отверстиями на корпусе редуктора

При проектировании маятника важно до минимума сократить расстояние между отрезным диском болгарки и шарнирным механизмом. Это придаст жесткость станку, что позволит выполнять более ровный рез

После разработки чертежа приступают к изготовлению всех узлов станка:

Согласно размерам схемы из металла нарезают заготовки для всех узлов. Сначала изготавливают станину. Нужно учесть, что во время реза диск болгарки будет заглубляться в прорезь плиты. Если для станины сварить прямоугольную рамку из профиля, а сверху нашить стальной лист, то снизу образуется ниша. Пространства будет достаточно для входа отрезного диска. При изготовлении станины в виде плиты из стали толщиной 10 мм снизу нужно приварить подставки.
Далее, приступают к изготовлению маятника. К торцу заготовки из профильной трубы приваривают ось для подшипников шарнирного соединения. С другой стороны маятника нужно сделать зажим для болгарки. Для этого из стальной полосы сгибают кронштейн в форме буквы «П». В него должен войти редуктор болгарки. В боковых полках кронштейна сверлят отверстия под болтовое соединение.

Вторую часть зажима выгибают из стального прута. Должен получиться хомут в форме буквы «П», внутрь которого входит корпус болгарки. На обоих концах хомута нарезают резьбу. Зажимную планку отрезают из стальной полосы толщиной 5 мм. По краям планки сверлят отверстия на таком расстоянии, чтобы в них вошли резьбовые наконечники хомута.
Оба П-образных крепления, то есть, хомут и кронштейн, фиксируют на консоль. Деталь представляет собой прямоугольную стальную пластину, которую вместе с зажимами для болгарки в дальнейшем закрепляют ко второму концу маятника.

Следующий этап – сборка шарнира. На приваренный к маятнику вал насаживают два подшипника. Гнезда для них можно сделать из куска трубы соответствующего диаметра. Отрезанные кольца насаживают на обоймы подшипников. Теперь этот узел надо закрепить к станине.
Гнезда придется только приваривать к плите, не вынимая подшипников. Узел размещают с отступом 5–6 см от края станины. Во время сварки подшипники накрывают мокрой тканью или поливают водой, чтобы избежать перегрева.

Рычаг маятника с шарниром готов. Теперь настало время ко второму его концу закрепить консоль с зажимами. Саму болгарку на маятнике можно зафиксировать так, чтобы вращение диска осуществлялось «от себя» или «на себя». Здесь каждый мастер выбирает по своему усмотрению.

Чтобы маятник с болгаркой произвольно не опускался, предусматривают возвратную пружину. Она должна действовать на растяжение и быть очень упругой. Пружину фиксируют петлями, приваренными к станине и маятнику.
Станок почти готов. Осталось в плите сделать прорезь для входа диска. Здесь даже замерять ничего не нужно. Зажатую в маятнике болгарку включают и отрезным диском прорезают плиту. Изначально прорезь получится тонкая. Чтобы ее расширить на болгарку ставят толстый диск, после чего повторяют процедуру.

Во время выполнения прорези на станине произошло испытание станка. Не хватает только последнего узла – фиксатора для заготовок. Здесь вариантов много. Можно просто закрепить к плите маленькие тесы. Как вариант, из куска профильной трубы приваривают на станину упор, а напротив него фиксируют гайку с винтом. Получается неплохой винтовой зажим. Если сверху упорной планки закрепить металлическую линейку, удобно будет резать заготовку по нужному размеру.

Качественный противовес с амортизатором

Безопасность использования станины во многом зависит от противовеса. Самым практичным считается тот вариант, когда в момент опускания инструмента он будет автоматически переходить в вертикальное положение, прекратив тем самым любые режущие манипуляции. Это будет не только очень удобно, но и безопасно. Самым простым способом считается установка пружинного механизма, который должен быть подобран в соответствии с характеристиками болгарки. Сама конструкция будет компактной и эффективной.

Отличной идеей считается тот вариант, когда стойка оснащена мощными амортизаторами, обеспечивающими плавное движение инструмента. С таким агрегатом сможет справиться даже новичок.

Важные моменты при сооружении маятникового станка

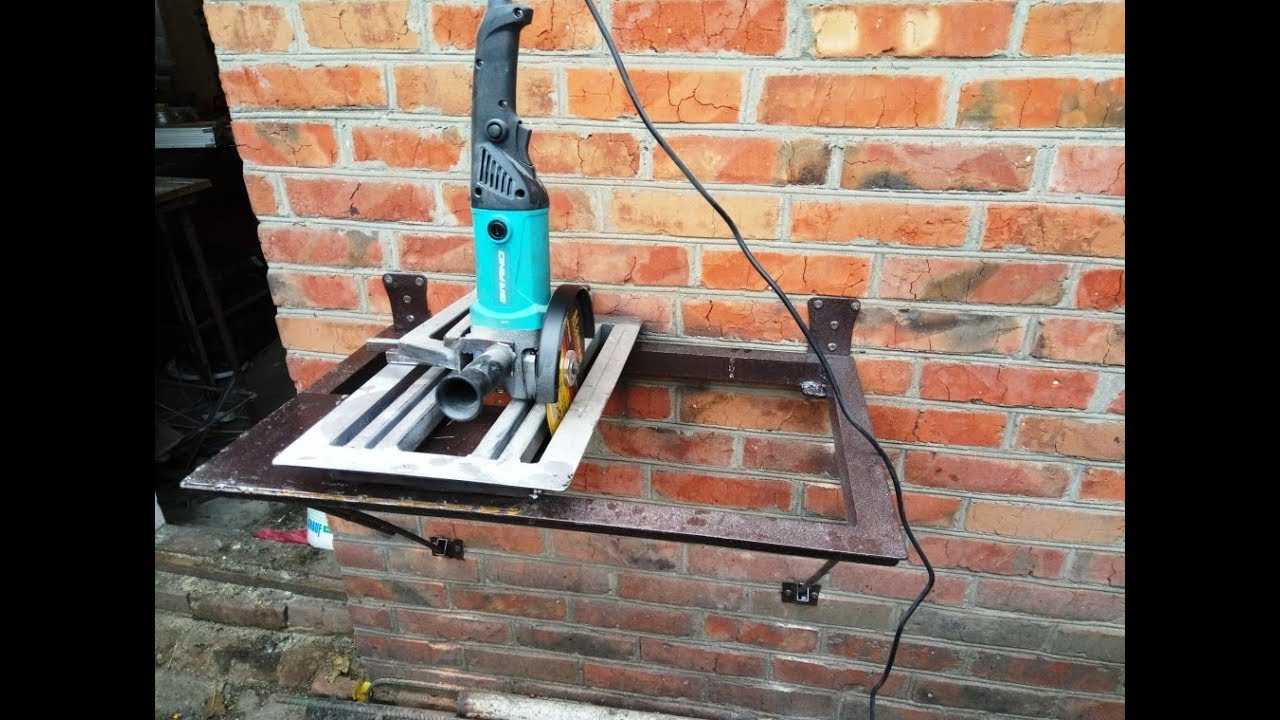

Станина для резки листовой стали

Станки для болгарок, которыми можно резать листовой материал из стали, намного сложнее, чем обычные маятниковые. Основная сложность здесь заключается в том, что лист металла имеет определенные линейные размеры и на протяжении всей линии нужно соблюсти ровность резания. Другой сложностью здесь можно считать эффект нагрева области реза, при котором металл расширяется и зажимает диск УШМ в канале, что чревато заклиниванием и разрывом инструмента со всеми вытекающими последствиями.

Основные части такого станка:

Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Зачем делать станок из УШМ

Существует несколько причин чтобы делать такую приставку для болгарки самостоятельно.

Самостоятельное изготовление позволит сэкономить деньги на покупку. Такой девайс не является сложным, поэтому его изготовление не потребует много затрат.
Выполненный своими руками станок подгоняется для каждых условий индивидуально. Это позволяет сделать оригинальные крепления к столу. А также индивидуальную установку режущей части, которая позволит монтировать УШМ разных размеров.
К такому оборудованию также можно изготовить отдельные приставки, которые позволят затачивать пилы или использовать диски по дереву.
Допускается установить регулятор оборотов, что поможет облегчить многие работы в будущем.

Направление искр при разрезе металла

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Какой материал выбрать для производства штатива

Если будет изготавливаться стойка для УШМ своими силами, то принципно поразмыслить над таковым вопросцем, какой материал для проведения работ применять. По большей части употребляются профилированные стальные трубы. Таковой материал является наиболее надежным и крепким, вот потому так популярен.

Но бывают некоторые задачки, заключающиеся о том, что мастеру предстоит воспользоваться технологией электрической сварки. Оборудования для данной цели рядом может просто не найтись. Но все сварочные работы естественно сменять внедрением крепких болтов, которые инсталлируются в заранее просверленные отверстия. Этот расхожий слух вариант является лучшим подходом, ведь тут покажется возможность для разборки станка.

О ТБ

Работа на самодельных отрезных станках

Рис. выше не просто заставочный. Там показано, как не надо работать на отрезном станке, чтобы самому не травмироваться, не попортить материал и не угробить невзначай свою же самоделку. Ну, тут понятно: руки должны быть защищены от опилок (как и глаза, и все тело), и пользоваться данным оборудованием без защитного кожуха(ов) нельзя.

Теперь посмотрим на след. рис.:

Небезопасная конструкция самодельного отрезного станка

Вроде бы все путем, даже лицевой щиток вместо защитных очков. Что, безусловно, надежнее. А что не так? Приглядитесь. По сути, не по пунктам из толстых томов нормативных документов. Что ж, кто не увидел – вот: станок из болгарки. Стало быть, качалка не уравновешена. Но вместо обязательной в таком исполнении отбойной пружины (см. далее) – эластичное звено (стяжка для вело/мото багажника вроде). Ненадежно, вероятность порыва наиболее высока как раз в аварийной ситуации, а делать глубокий рез трудно, упрямая резинка так рвет рукоять из руки.

Шаг 9: Инструменты и техника сохранности

Инструменты для проекта:

наугольник;
рулетка;
гайковерт;
угловая шлифовальная машинка, отрезной и шлифовальный круги;
сварочный аппарат;
сверлильный станок и набор сверл различного поперечника;
ручная дрель;
кернер;
заклепки поперечником 6 и 8 мм;
шлифмашинка.

Инструменты, применяемые при изготовлении станка, могут нести опасность получения травмы либо удара электронным током. Пользуйтесь инвентарем в серьезном согласовании с его аннотацией.

При работе используйте последующие средства персональной защиты:

защитные очки;
защитную маску;
средства защиты органов слуха;
сварочную маску;
одежку и обувь из крепких огнеупорных материалов;
перчатки.

Ссылка на файл проекта для утилиты SketchUp:

Рассказываю как создать какую-либо вещь с пошаговыми фото и видео инструкциями.

Стойка для УШМ своими руками

Углошлифовальная машинка представляет собой инструмент, который имеет достаточно супротивный нрав. При помощи данного оборудования можно шлифовать, резать и зачищать поверхности, но работает агрегат при больших скоростях, а в руках удержать его иногда бывает достаточно трудно. В итоге ждать высочайшей точности не приходится. Для решения схожей задачки непревзойденно подступает стойка для УШМ, своими руками сделать ее можно достаточно просто.

Для этого умельцы обычно употребляют сплав, но некие научились приспосабливать даже древесную породу, ведь она ординарна в обработке и доступна. Практика указывает, что схожее решение оказывается очень недолговечным, но непревзойденно подступает для тех, кто не так нередко употребляет болгарку.

Стойка для болгарки своими руками — обзор вариантов

Главные задача данной стойки:

надежно крепить инструмент на консоли;
обеспечивать минимальные отклонения от плоскости реза во время работы;
надежно удерживать инструмент в верхнем положении.

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.

Иногда их используют не все.

А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.

Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.

УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.

Этим обеспечивается минимальное отклонение от плоскости реза.

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.

Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:

Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.

Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.

Для увеличения картинки — нажмите на нее:

Stoika-dlya-bolgarki-18

Stoika-dlya-bolgarki-16

Stoika-dlya-bolgarki-17

Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.

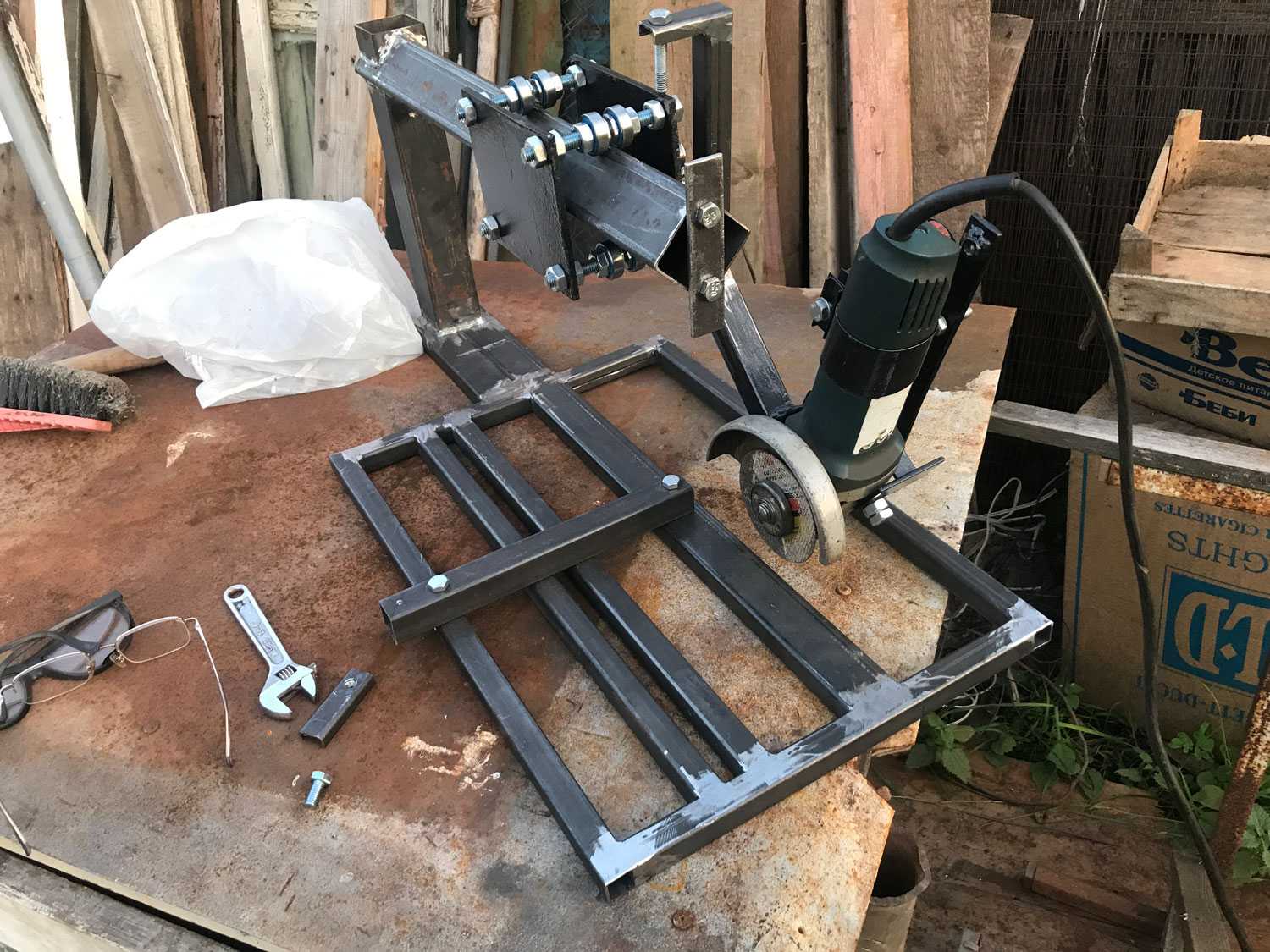

Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

два задних б/у амортизатора от автомобиля;
трубы, подходящие по диаметру амортизаторов для обжимки;
профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
два тавра 35×25 мм для придания жесткости основанию;
два уголка 40 мм для вертикальных опор;
металлические пластины для фиксации амортизаторов 190×75×5 мм;
квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
автомобильные гайки и болты на 12 мм для стягивания пластин.

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

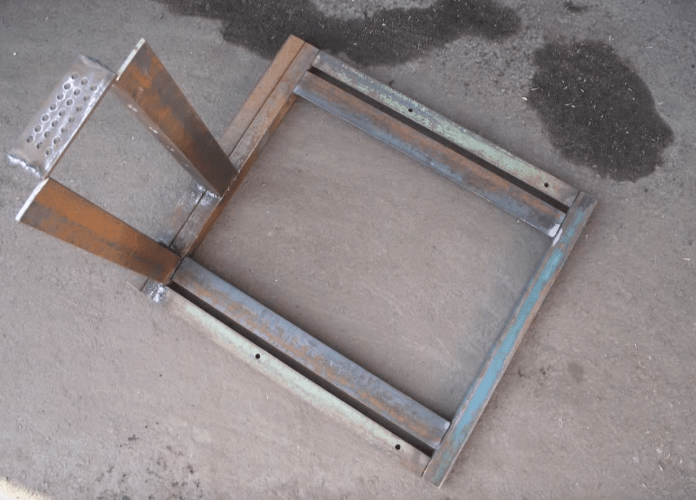

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

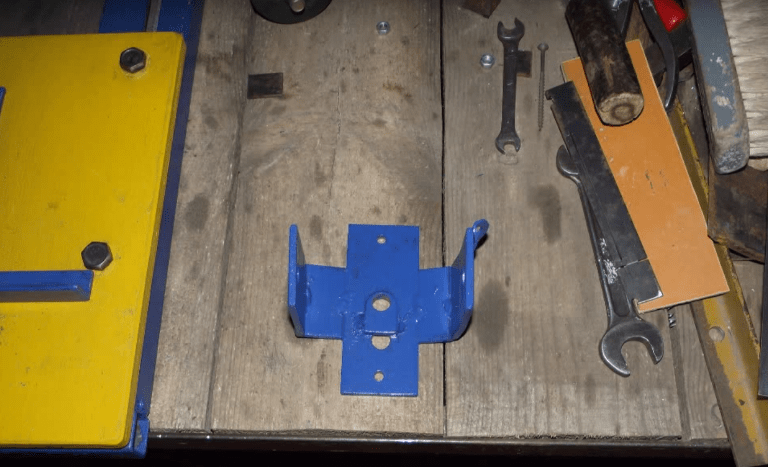

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

Самое простое решение своими руками

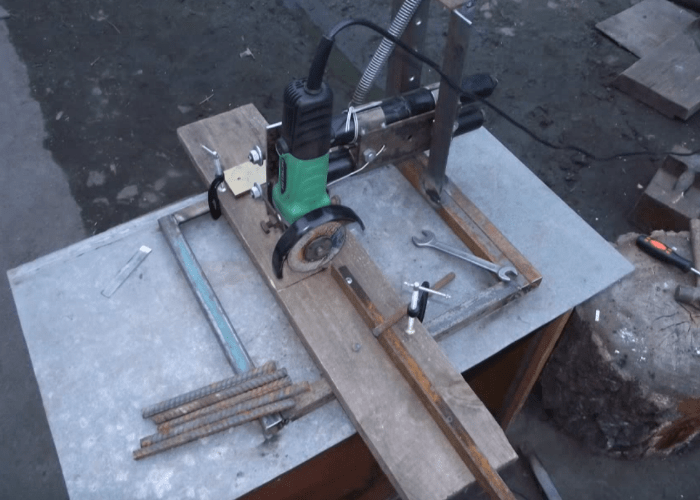

Простое приспособление для угловой шлифовальной машинки можно изготовить следующим образом:

В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

Противовес с амортизатором

Одним из главных частей сохранности считается противовес. Довольно комфортной будет стойка для болгарки, сделанная своими руками, если при работе будет находиться противовес. Весьма отлично, когда при работе с болгаркой УШМ при отпускании инструмент будет перебегать в вертикальное положение, прекращая при всем этом делать свои функции резки либо остальные. Это даст не только лишь удобство, да и сохранность при следующем практическом применении. Самым простым методом станет установка пружинного механизма кропотливо подобранного по весовой группы инструмента. Это будет не громоздко, но весьма отлично.

Восхитительной мыслью станет доработка самодельной стойки амортизаторами, с помощью которых болгарка будет передвигаться плавнее, и работать с таковым инвентарем будет проще. Изготовка таковой стойки для болгарки своими руками показано на видео довольно детально.

Стойка для болгарки, сделанная своими руками по чертежам, сумеет значительно поменять функциональность электроинструмента, это уже больше будет похоже на целый станок по резке либо шлифовке.

Базы техники сохранности при работе на самодельной стойке под болгарку УШМ

Выше было приведено несколько примеров производства самодельной стойки siport pentru filex. Но ничего не было сказано о закреплении кабеля от устройства. Непременно нужно закрепить провод к подвижной части стойки, изготовленной своими руками. Это можно создать с помощью пластмассовых хомутов, также отлично подходят обыденные строй стяжки. Не стоит сиим третировать, потому что это довольно суровый момент, влияющий на сохранность работы с болгаркой 230 мм.

При работе на самодельной установке, чертежи которой вы выдумали сами либо взяли из глобальной сети, непременно надевайте защиту. Это должны быть особые очки и крепкая, пожаробезопасная одежка.

Двигатель

При наличии трехфазного двигателя мощностью около 3 киловатт его можно подключить на 220 вольт, использовав место схемы «звезда» схему «треугольник». Но при этом нужно учитывать, что мощность его снизится на 25-30%. Главное, что сохранится указанное на шильдике число оборотов.

Для самодельного отрезного станка по металлу используются круги диаметром 300-400 миллиметров. Здесь тоже нужно исходить из потребностей производства. За слишком большим диаметром диска гнаться не стоит — чем дальше от центра отстоит рабочая кромка, тем меньше усилия реза, и потребуется более мощный двигатель. Оптимальное соотношение мощности двигателя и диаметра диска — 2 киловатта при трех тысячах оборотов и 300 миллиметров диаметр.

Сделанный самостоятельно отрезной станок по металлу в первую очередь должен быть безопасным. На отрезных дисках указано максимальное количество оборотов, при которых их можно эксплуатировать. Как правило, оно не должно превышать 4400 оборотов в минуту. Если получится больше — диск может разрушаться, что небезопасно. Если же количество оборотов будет менее 3000, то скорость резки будет недостаточной, а диск будет сильно перегреваться и истираться. Именно эти цифры следует принимать в качестве исходных для расчета силовой передачи.

Обзор возможных вариантов изготовления стоек для болгарки

Стойка для УШМ, как упоминалось выше, – это несложный механизм, но такое утверждение касается лишь самых простых конструкций. Рассмотрев все многообразие устройств заводского производства и самоделок, можно выделить три основных вида приспособлений:

самая простая станина маятникового типа;
маятниковый механизм с поворотным узлом для разрезания болгаркой под разными углами;
станина для угловой шлифовальной машинки с так называемой протяжкой.

Наиболее распространенный и простой в изготовлении самодельный станок для болгарки построен на базе маятниковой консоли. С помощью такого оборудования можно легко распиливать разные трубы как круглого, так и профильного сечения, а также прутки, арматуру и металлические детали, толщина которых не превышает толщины рабочей части диска, а длину пропила можно регулировать путем перемещения заготовки по станине. Особенности приспособления для УШМ:

простота в изготовлении и в работе;
высокая надежность, так как здесь используется всего один подвижный узел;
таким оборудованием не получится пилить под углом;
сложно пилить листовой материал: маленькая точность и травмоопасность.

Устройство станины с поворотным механизмом для УШМ позволяет проводить все вышеописанные операции резки металла, но при этом добавляется функция пиления болгаркой под разными углами. Здесь также присутствует маятниковый узел, и, кроме него, сама опора маятника может поворачиваться, либо поворачивается упор-зажим, который удерживает заготовку. Особенности приспособления:

расширенные возможности обработки металла УШМ;
относительная простота конструкции;
здесь более сложно получить точный перпендикулярный и угловой рез за счет поворотного механизма и необходимости калибровки угла.
