Слабый компрессор холодильника

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

• 400 В — 10000 часов
• 450 В — 5000 часов
• 500 В — 1000 часов

Демонтаж компрессора

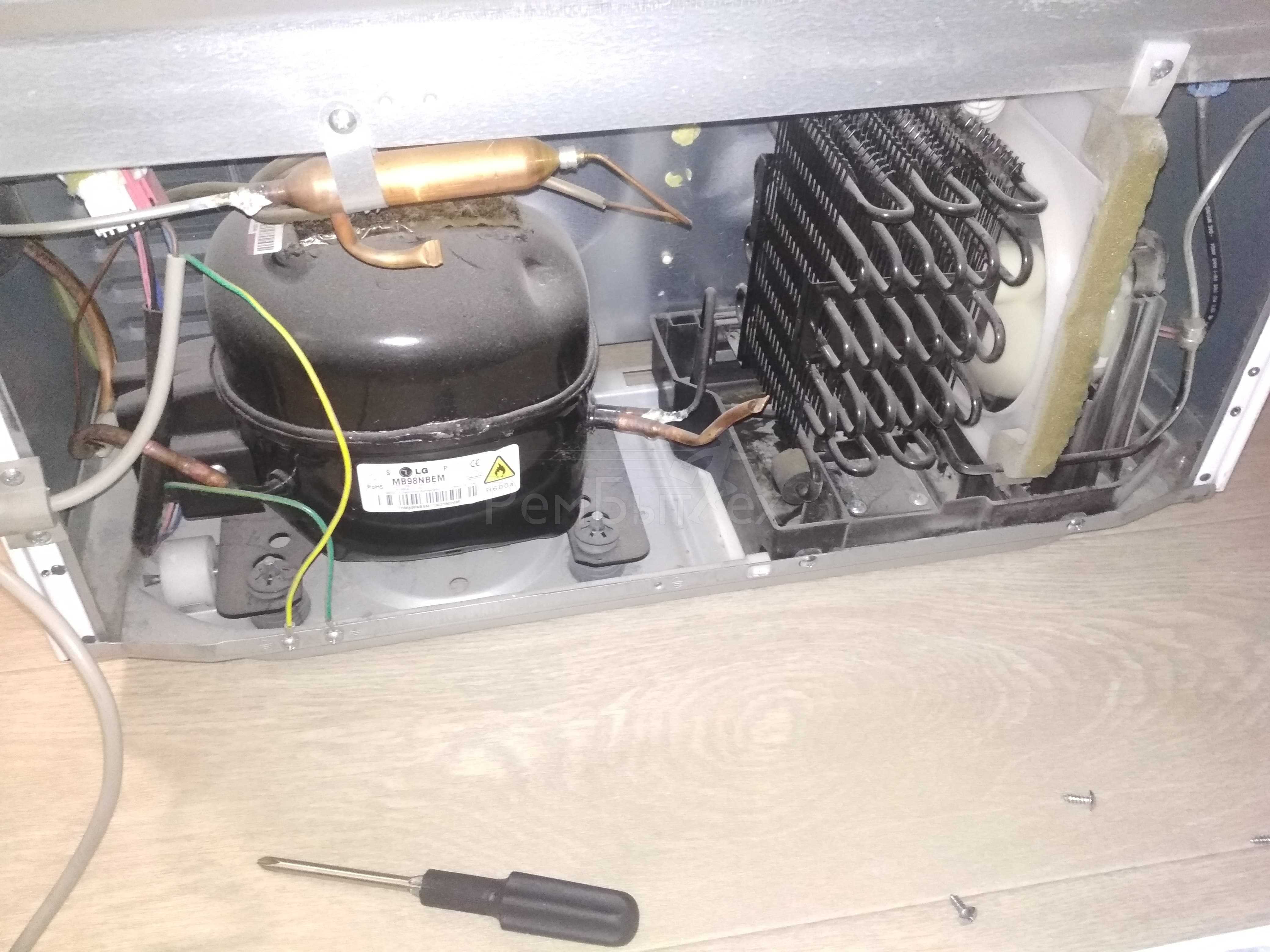

Нагнетатель располагается сзади холодильника снизу.

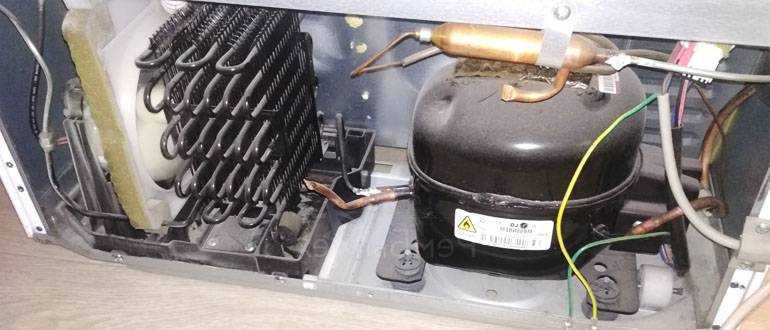

Конденсатор расположен между 2 патрубков. Они соединены с охлаждающей системой. Необходимо откусить патрубки плоскогубцами.

Как снять нагнетатель:

• запустить холодильник на 5 минут, чтобы фреон преобразовался в пар;
• подключить к линии заправки вентиль со шлангом баллона, чтобы за 30 секунд стравить фреон;
• снять релейный блок, похожий на черную коробку с кабелем;
• пометить на детали верх и низ для упрощения монтажа;
• открутить фиксаторы и убрать с траверсы, перекусить провода, ведущие к вилке;
• вытащить крепежи и обзорный прибор, а затем зачистить трубки для пайки другого устройства.

Проверка нагнетателя холодильника поможет найти причину неисправности. Процедура не гарантирует, что получится устранить поломку своими силами. Чтобы выявить точную причину, рекомендуется вызвать специалиста на дом. Знание возможных поломок и особенностей работы компрессора позволит не стать жертвой нечестных мастеров из сервисного центра.

• Сколько градусов в морозилке холодильника Индезит
• Как найти утечку фреона в холодильнике
• Уровень шума холодильника
• Как подключить холодильник LG к WiFi
• Холодильник Самсунг двухкамерный Ноу Фрост неисправности
• Холодильник пищит
• Индезит холодильник Ноу Фрост

Пошаговая инструкция по подключению компрессора

Замена компрессора – это сложный процесс, который требует от мастера определенных навыков. Тем не менее, если вы решились сделать это самостоятельно, то необходимо следовать этапам инструкции.

Шаг первый: необходимо подготовить приспособления, которые понадобятся для работы. Сюда относится следующее:

1. кислородно-пропановая горелка;
2. пассатижи;
3. накопитель для фреона;
4. вентиля;
5. портативные устройства для заправки;
6. прибор для резки труб;
7. зажимы;
8. цилиндрическое приспособление для качественного соединения устройства с патрубком во время заправки;
9. трубка из меди;
10. фильтр для монтажа в трубопровод;
11. баллон с холодильным агентом.

Шаг второй: далее необходимо высвободить холодильный агент. Сделать это можно следующим способом:

1. С помощью пассатижей пережать трубки, которые соединяются с системой охлаждения. При этом проделать такую работу следует аккуратно, ведь если с усилием отпиливать трубки, то образуется пыль, которая может попасть в конденсатор и испортить элементы.
2. После чего следует включить холодильник на пять минут. Этого времени достаточно для конденсации фреона.
3. Затем к линии заправки следует подсоединить шланг, который идет от баллона.
4. После чего следует открыть вентиль на баллоне, чтобы собрать холодильный агент. Как правило, на это уходит меньше 60 секунд.
5. Далее необходимо отсоединить блок реле с проводками (темная коробка).
6. Оставьте разметку для того чтобы правильно его установить.
7. После чего с помощью кусачек необходимо убрать фиксаторы.
8. Далее необходимо отсоединить проводку, которая отходит к вилке.
9. После чего получится выкрутить прибор.
10. Теперь трубки необходимо очистить перед установкой другого устройства.

Шаг третий: теперь следует снова проверить степень сопротивления. Здесь потребуется омметр. Как и в предыдущем случае, необходимо поочередно прикладывать клеммы прибора к контактам. Получившиеся значения необходимо сверить с номинальными значениями для конкретного устройства. Если измерение производится приспособлением для зарядки, то необходимо выполнить следующие манипуляции:

1. Зафиксировать на корпус лампы мощностью 5 В минусовые клеммы.
2. Плюсовые клеммы закрепить на обмотке сверху.
3. К концам обмотки по очереди дотронуться цоколем.

• Шаг четвертый: теперь необходимо замерить силу тока. Сначала с помощью прибора проверяется реле пуска, подключенное к двигателю. После чего клемму необходимо подсоединить к устройству. Полученные значения должны соответствовать мощности мотора. Если его мощность равняется 130 В, то сила тока будет 1,3 А.
• Шаг пятый: установка нового компрессора. Первым делом необходимо зафиксировать новое устройство на поперечной планке холодильного блока. С трубок придется снять затычки, чтобы выполнить установку. Далее предстоит замерить давление. При этом следует помнить, что нарушать герметичность (убирать затычки трубок) устройства следует не раньше, чем за пять минут до монтажа. После чего понадобится стыковать трубки с помощью горелки. В момент пайки следует наблюдать за направлением огня от горелки — направлять его надо во внутреннюю часть трубок. Иначе это приведет к оплавлению деталей из пластмассы. Сначала присоединяют трубку заправки, затем для отвода холодильного агента, а в последнюю очередь – трубку нагнетания.
• Шаг шестой: по завершению монтажа необходимо заправить оборудование холодильным агентом. Для начала необходимо подсоединить устройство к линии заправки с помощью фиксирующей муфты. Затем останется подсоединить контакты и установить реле защиты. После включения агрегата, необходимо наполнить систему холодильным агентом на 45%. Затем следует проверить надежность соединений и отключить от сети. Далее необходимо добиться оптимального давления в 10 Ра, снова включить холодильник и заполнить фреоном. В завершении останется убрать муфту и запаять трубу.

Что нужно для проверки компрессора холодильника

Ремонтник-компрессоров starter pack 80 lvl

Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:

• гаечные ключи 8, 10 и 12 мм;
• плоскогубцы;
• кусачки-бокорезы;
• универсальный манометр;
• тестер (мультиметр) или мегаомметр;
• проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
• изолента;
• виниловые или резиновые заглушки.

Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.

Для измерения сопротивления изоляции — мегаомметр

Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.

Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.

Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.

Для проверки компрессора — мультиметр

Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.

Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.

Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не  меняются больше чем на 5 Ом.

Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.

Демонтаж и «прозвонка» контактов

Инструкция применима для самых распространенных в домашних холодильниках линейных компрессов. Обязательно наличие электрического тестера с возможностью замера сопротивления. Без него вся затея полностью лишена смысла. Также будет нужна паяльная лампа.

Примите к сведению: процесс демонтажа после его начала необратим.

Для демонтажа нужно:

1. 1. Перекусить кусачками все трубки, соединяющие компрессор (в нижней части холодильника, черного цвета, по форме немного похож на шар) с другими элементами. Начнется быстрый выход взрывоопасного фреона. Нужно надежно перекрыть конфорки плиты, избегать использования электроприборов и открыть по возможности больше окон.2. Через несколько минут можно продолжить работу: отделить остатки трубок при помощи горелки, при этом будут догорать остатки выходящего хладагента. Это уже не опасно. Потом компрессор снимается от основания, для этого откручивают несколько болтов.3. Чтобы открыть доступ к нужным контактам, необходимо отсоединить при помощи отвертки подключенное к компрессору пусковое реле (три штырька, похожие на те, что торчат из обычной электрической вилки, и есть то, что нужно).4. При помощи тестера измеряется сопротивление на двух контактах по принципу «каждый с каждым». Показания должны отличаться от нуля, у нового прибора их сумма составляет примерно 40 Ом.

Возможны три случая повреждения обмоток мотора внутри устройства:

• обрыв;
• пробой на конденсатор;
• замыкание между собой.

Тестер покажет нулевое или огромное сопротивление. Так или иначе, любой из перечисленных вариантов — однозначный повод для замены компрессора.

В компрессор при монтаже вместо старых трубок нужно вставить новые, точно и аккуратно соединить их с остальной системой, а затем спаять их горелкой. Потребуется «подгонка» по длине с помощью кусачек.

Самостоятельно чинить холодильник — непростая задача. Возможно, пройдя все «круги ада», человек, решившийся на это, получит бесценный опыт и даже, возможно, новую профессию или хотя бы увлечение — ремонт бытовой техники своими руками, что само по себе замечательно. Что ж, остается только пожелать удачи.

Из этого видео Вы узнаете, как определить состояние компрессора холодильника с помощью тестера:

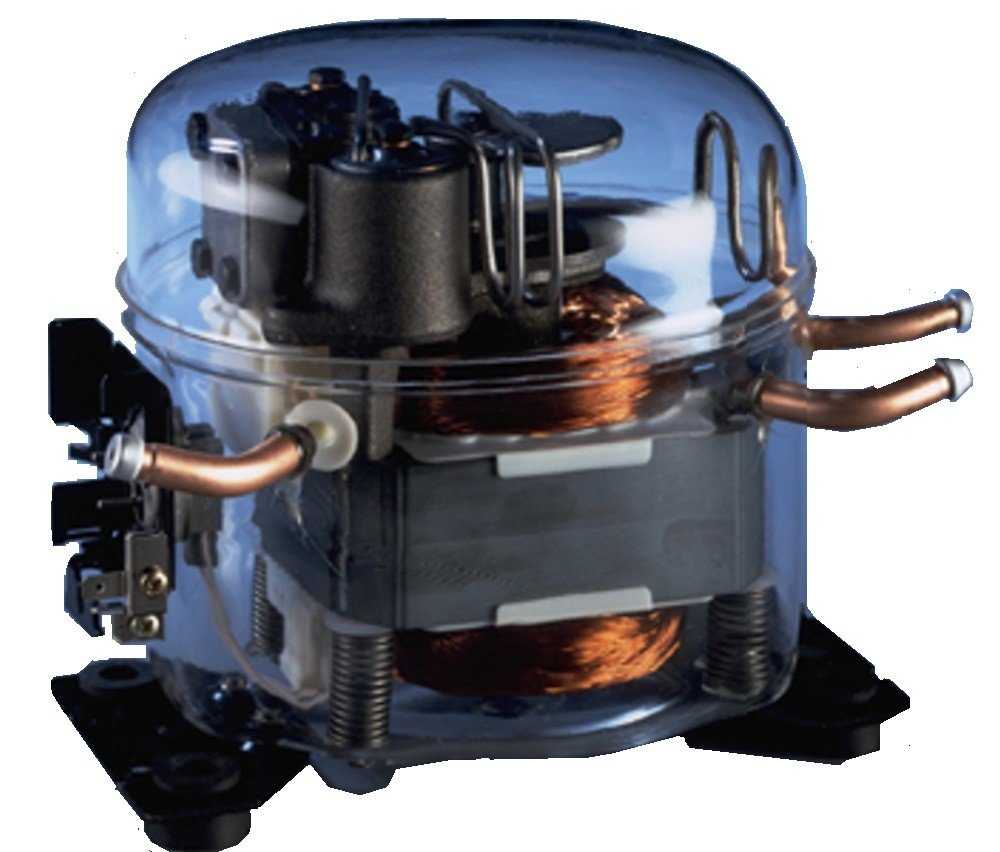

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

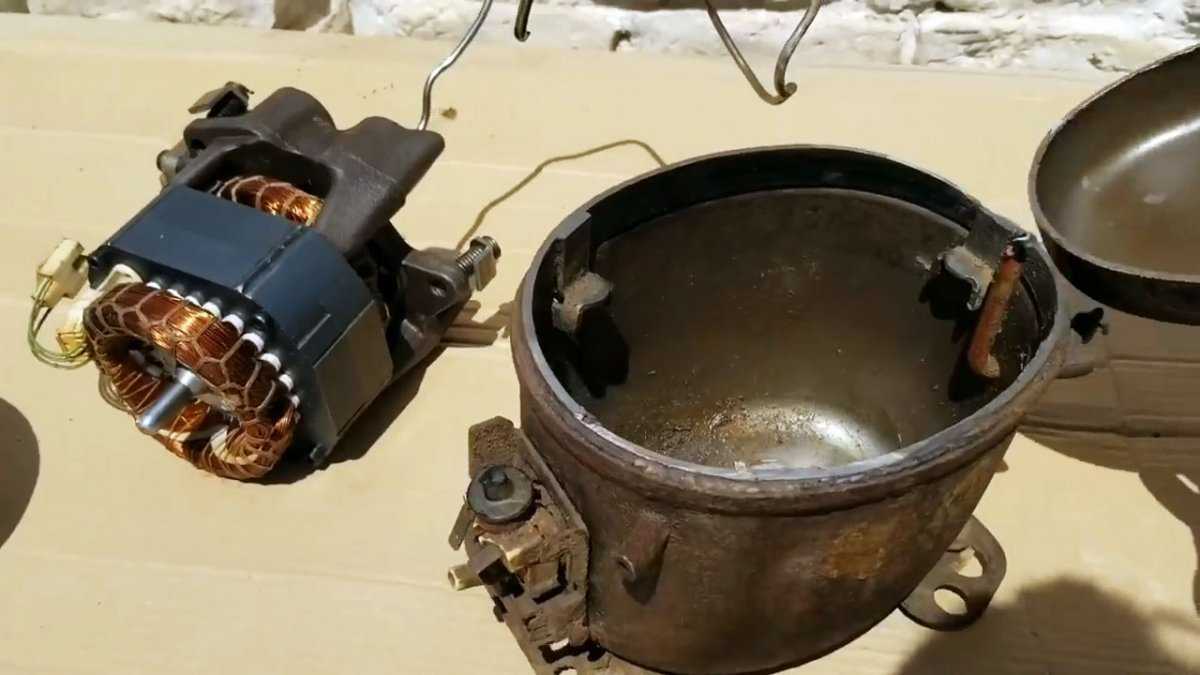

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

•  Liebherr;
•  LG;
• «Бош»;
• «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

Линейный компрессор холодильника — инструкция, ремонт, руководство

Линейный компрессор — основная часть холодильника. От правильной формирования давления зависит качественная работа камер. В статье рассмотрим внешний вид, внутренние схемы, соединения проводов и неисправности.

Правильную работу компрессора мы с вами ежедневно слышим, находясь дома. Благодаря перекачиванию фреона путем сжимания, он перегоняет тепло из внутренних камер, заменяя холодом.

Сам процесс работы достаточно прост. Линейный компрессор работает благодаря внутреннему поршню, который приводится в движение благодаря электричеству.

Давайте разберем, чем отличается линейный от поршневого компрессора.

В связи с большой заинтересованностью в охране окружающей среды были приложены усилия по сохранению энергии. Линейный компрессор с переменной мощностью был разработан и внедрен с целью создания высокоэффективного компрессора и цикла охлаждения, потребляющего 80% энергии.

Принцип работы холодильника для новичка

У большинства холодильников принцип работы одинаков. Охлаждающие системы работают за счет циркуляции хладагента, который отвечает за охлаждение. С помощью компрессора газ под большим давлением проходит в конденсатор. Там происходит охлаждение, снижение и испарение фреона. Потом начинается обратный процесс.

Такая схема присуща холодильника с системой No Frost. В более старых модификациях продукты испарения оседают на стенке и превращаются в лед. Температурный режим в камере регулирует термостат. Пользователь может сам определить уровень охлаждения.

После того, как установлен режим, на пусковое реле мотора поступает сигнал. Реле отвечает за функционирование механизма. Компрессор находится сзади и защищен кожухом от негативного влияния жидких частиц. Корпус соединен 2 придаточными и 1 главных выводом. Последний связывает между собой механизмы и равномерно распределяет энергию. Придаточные выступают как проводник электричества в пусковой механизм. Многие современные холодильники оснащены удобной схемой.

Устройство поршневого компрессора

Он представляет собой электрический двигатель с вертикальным валом, который размещен в металлическом герметизированном кожухе. После того как включится питание пусковым реле двигатель приводит в движение коленчатый вал. Поршень, который закреплен на нем, совершает возвратно-поступательные движения. В итоге пары хладагента откачиваются из испарительного конденсатора. Происходит нагнетание фреона в конденсатор. Процессу способствует клапанная система, которая открывается и закрывается при смене давления.

Устройство инверторного компрессора

Инверторный компрессор – это электрический мотор, который преобразует переменный ток в постоянный. За регулировку частоты вращения ротора отвечает электронный блок. Когда холодильник будет подключаться к сети, начинает плавно без рывков вращаться вал, стремительно при этом набирая скорость.

Благодаря этому быстро достигается нужный температурный режим. При достижении заданных параметров замедляется вращение вала, но не прекращается. Так поддерживается на постоянном уровне оптимальная температура. Работа электрического мотора в компрессорном приборе не заканчивается до тех пор, пока прибор подсоединен к сети. Только изменяется плавно скорость вращения вала.

Пример инверторного компрессора

Возможные причины сбоя в работе электродвигателя

Если электродвигатель не включается, то причина может быть в следующем:

1. Сгорел компрессор.
2. Вышло из строя пусковое реле.
3. Вышел из строя кабель, с помощью которого подключен прибор.

Стоимость услуги мастера компании СевРемКом

Замена компрессора холодильника от 1499 ₽

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

1. Снять защитный кожух извлечь компрессор и отсоединить реле.
2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

1. Снять крышку пускового реле.
2. Отключить пусковое реле.
3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Голосов: 27

Как проверить б/у холодильник при покупке

Проверьте состояние механических компонентов холодильника:

1. Петель двери и доводчика. Дверца должна захлопываться почти бесшумно, плавно, без дополнительных усилий.
2. Уплотнительной резинки. Расположена на дверце. Проверьте герметичность резинки. Для этого сложите лист А4 пополам и вложите между корпусом и закрытой дверцей. Попробуйте его переместить. Резинка должна плотно удерживать лист.
3. Регулировочных ножек. Попробуйте отрегулировать прибор по высоте.

Перед покупкой б/у холодильника изучите информацию в интернете о модели, которую предлагает продавец. Это позволит:

узнать технические недостатки модели и обратить на них внимание при осмотре;
уточнить приблизительную стоимость замены определенных деталей — это повод для обоснованного торга

Прозвонка компрессора холодильника

В бытовых холодильниках применяются маломощные компрессоры, в которых пусковая обмотка подключается на несколько секунд через пусковое реле с помощью позистора или электромагнитного реле.

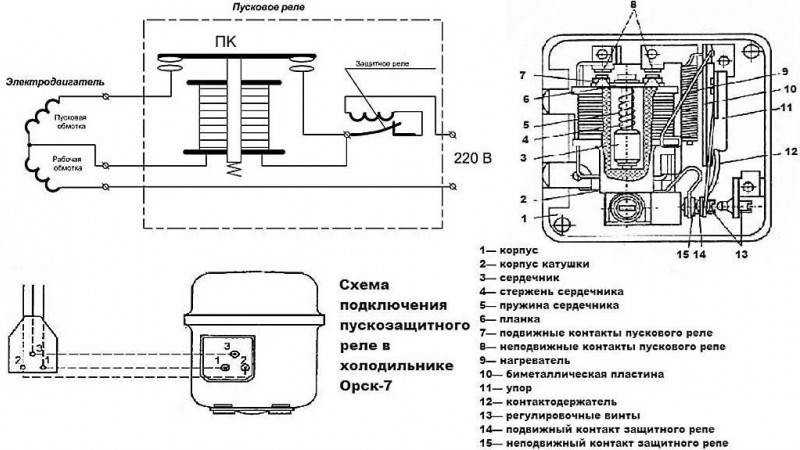

Схема с электромагнитным реле:

В этом случае, ток проходит последовательно через катушку реле и рабочую обмотку компрессора. Пусковой ток всегда больше рабочего, используя этот принцип, реле рассчитано так, что пусковой ток замыкает контакты реле и подключает пусковую обмотку компрессора, который запускается. При этом ток, текущий по рабочей обмотке и обмотке реле снижается, контакты размыкаются, отключая стартовую обмотку.

В составе реле также установлено термореле, которое отключает питание компрессора при его перегреве.

Схема с позистором:

На схеме позистор обозначен значком температуры t, а термореле цифрой 6.

Принцип действия такой: при комнатной температуре позистор имеет низкое сопротивление и напрямую подаёт напряжение на пусковую обмотку S. Через него протекает ток, который разогревает его, при нагревании внутреннее сопротивление позистора увеличивается, фактически отключая пусковую обмотку через несколько секунд после запуска компрессора. Остывает позистор только после отключения питания с компрессора и при последующем цикле включения снова подключает пусковую обмотку.

Таблица. Признаки поломки компрессора

Поломка	Причины
Компрессор функционирует, но не морозит	Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.
Компрессор не перестает работать	Такая проблема возникает по следующим причинам: утечка холодильного агента; разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор; резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки.Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
Компрессор гудит, но не функционирует	Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств.Существуют и другие причины неисправности: деформация патрубка; поломка терморегулятора.
Компрессор холодильника включается, а затем сразу отключается	Выделяют следующие причины неисправностей: поломка пускового реле, которое отвечает за запуск мотора; обрыв внутренней намотки; обмотка пускового реле оборвалась и компрессор перегревается.

Основы

Холодильник — теплообменная система, основанная на цикличном процессе испарения и конденсации специального хладагента. Как правило, это фреон.

Схема работы холодильной камеры

Компрессор постоянно создает давление, под действием которого пары фреона попадают в конденсатор. Там они охлаждаются и по трубкам в виде жидкости направляются дальше, как бы вбирая в себя тепло из камер холодильника.

Следующий этап — испаритель, где хладагент нагревается и вновь превращается в пар, чтобы под давлением отправиться на новый круг. Компрессор можно сравнить с человеческим сердцем. Задачи и последствия отказа у них похожи, с поправкой на то, что неисправности техники поддаются ремонту.

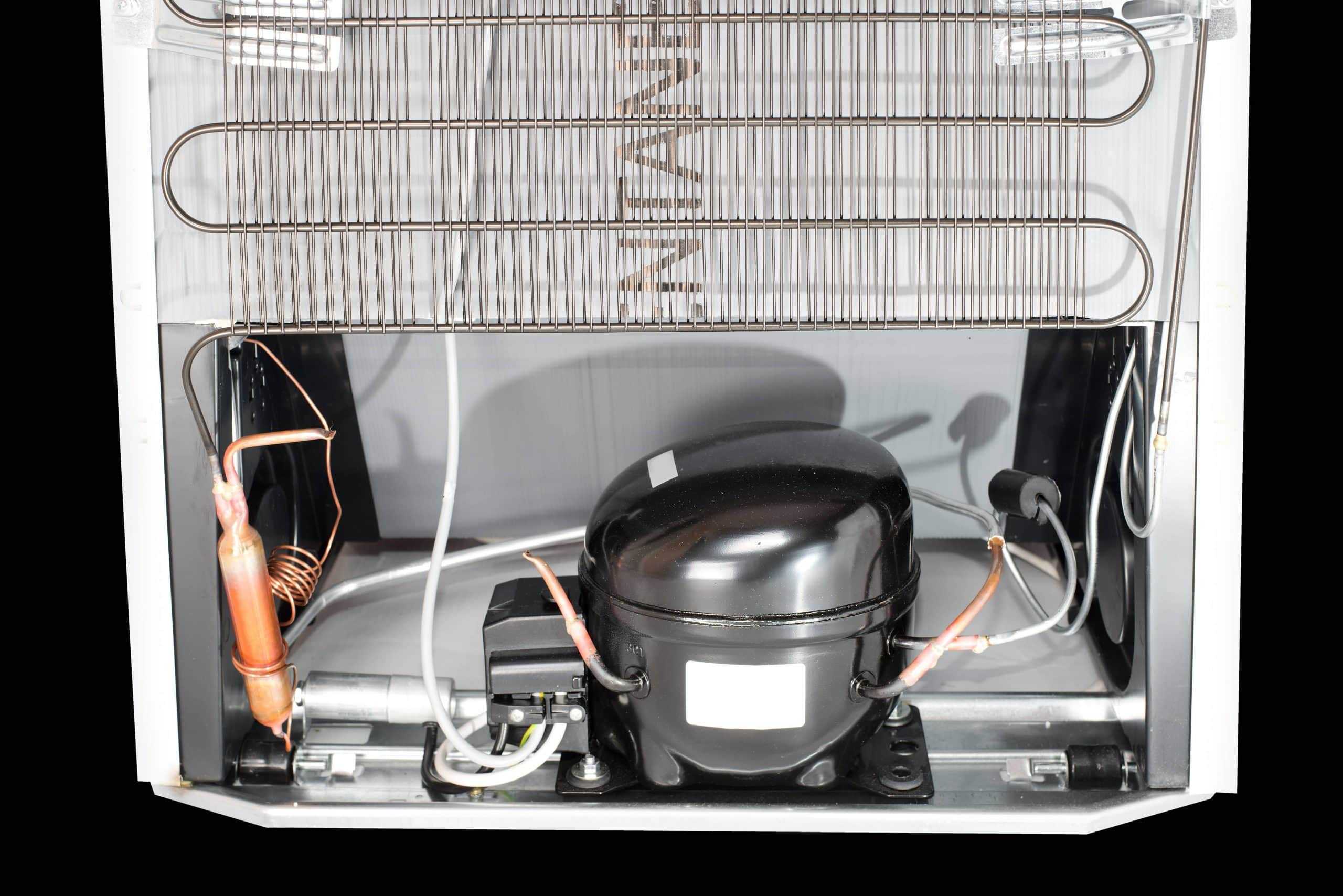

Компрессор холодильника

Это важно знать: при вызове специалиста полезно сразу сообщить разновидность хладагента, указанную на компрессоре, например, R134a или R600.

Режим работы регулируется термостатом. Его еще называют терморегулятором или термореле. По сути это «мозг» холодильника, если можно, так сказать. Он измеряет температуру в камерах и через другие реле запускает или останавливает всю систему (здесь Вы можете прочитать про оптимальный температурный режим в холодильнике).

Схема работы компрессора

Благодаря прогрессу новые холодильные агрегаты значительно сложнее приведенной здесь примитивной схемы. Поэтому следует учитывать момент, что далеко не все приведенные в статье процедуры получится провести самостоятельно без риска серьезно повредить свою бытовую технику. Кто предупрежден — тот вооружен.

Как проверить компрессор холодильника

В домашних условиях определить исправность компрессора можно при помощи такого прибора, как мультиметр

Очень важно в целях безопасности проверить целостность обмотки. Для этого следует 1 щуп мультиметра выставить на корпус, а второй прикладывать сначала к одному контакту, затем к другому

Важно убедиться, что на экране всё время знак «~»

Это будет обозначать, что с обмоткой всё в порядке и она не пропускает электрический ток. В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя

Важно убедиться, что на экране всё время знак «~». Это будет обозначать, что с обмоткой всё в порядке и она не пропускает электрический ток. В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя

В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя.

Демонтаж компрессора

На следующем этапе следует снять защитный кожух – так можно получить доступ к компрессору. Помимо этого, следует выполнить следующие действия:

• Отсоединить от контактов проводку.
• Трубки, исходящие от мотора, необходимо демонтировать. Это можно выполнить обычным перекусыванием.
• Затем реле отсоединяется путём выкручивания винтов.

Проверка сопротивления

Далее необходимо убедиться в должном уровне сопротивления. Для этого необходимо контакты прибора прикладывать к контактам реле. Нормальный показатель должен находиться на отметке в 30 Ом.

Если данные замера оказались в пределах допустимой нормы по каждой клемме – прибор исправен. Значит, причиной поломки послужило что-то другое.

Если же цифры существенно отличаются, значит, причина поломки именно в компрессоре. Его необходимо менять на новый. Хотя, в принципе, допускается и вариант его переборки.

Проверка давления

Далее придётся выполнять действия в том случае, если цифры сопротивления оказались в норме. В этом случае мы продолжаем искать неисправность.

Необходимо обзавестись манометром – прибором, который измеряет давление. Для проверки выполняют следующие манипуляции:

• Найти штуцер, который служит для нагнетания, и прикрепить к нему шланг с отводом.
• Включить двигатель и померить показатели давления.
• Если изделие исправно, то на манометре возникнет цифра в 6 атмосфер.

Во всех остальных случаях, когда значение манометра имеет цифру, отличную от 6 атмосфер, это может быть истолковано следующим образом:

• Значение от 5 до 6 атмосфер на манометре может соответствовать рабочему состоянию холодильника среднего размера.
• Значения между 4 и 5 АТМ – могут быть у однокамерных конструкций.
• Если на манометре при проведении замеров обозначаются цифры меньше 4 – значит, прибор неисправен.

Опять же, если выявлена неисправность, то придётся заменять ту деталь, которая поломалась. Но если давление соответствует норме, а холодильник находится всё в том же нерабочем состоянии, придётся искать причину поломки дальше.

Проверка тока

На следующем этапе следует оценить работоспособность мотора, подключая его напрямую, при отключённом реле.

На данном этапе выполняют следующее:

• Реле устанавливают на место, присоединяют его обратно к мотору.
• Затем осуществляют отключение агрегата.
• Необходимо взять клещи и тестер.
• Основной электрический провод, подводящий электричество к прибору, следует прижать при помощи клещей.

При помощи тестера снять показания. В норме, если мощность прибора находится в пределах 140 ватт, то проходящий через него электрический ток должен колебаться в пределах 1,3 Ампера. Если же мощность немногим меньше и составляет 120 Вт – показатель силы тока колеблется от 1 до 1,2 Ампера.

Если какие-то моменты в плане выполнения диагностики остались непонятными, то лучше ознакомиться с обучающим видео.

Принцип работы пускового реле

Несмотря на большое количество производителей комплектующих к холодильникам, схема работы и конструкция пусковых реле практически одинакова. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую, а другой (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. Например, защитный блок может быть вынесен на жилу, которая расположена внизу на рисунке

Поэтому необходимо найти документацию или разобрать компрессор для понимания расположения проходных контактов. Также это можно сделать при наличии символьных идентификаторов возле выходов:

• «S» – пусковая обмотка;
• «R» – рабочая обмотка;
• «C» – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка «верх», которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют «таблеткой».
