Описание основных рабочих элементов тормозной пневмосистемы.
- Компрессор. Воздушный насос. накачивает воздух в пневмостистему.
- Регулятор давления. Поддерживает в системе заданное рабочее давление и ограничивает поступление избытка воздуха.
- Осушитель воздуха. Задерживает влагу и другие примеси во избежание попадания их в механизмы системы.
- Четырехконтурный защитный клапан. Распределяет воздух по независимым контурам, и предотвращает утечку воздуха в случае обрыва одного из них.
- Ресиверы контуров. Специальные баллоны для накопления запаса сжатого воздуха.
- Ножной тормозной кран. Предназначен для управления рабочей тормозной системой.
- Тормозные камеры. преобразуют давление воздуха в механический процесс торможения.
- Ручной тормозной кран. Обеспечивает управление стояночной тормозной системой.
- Энергоаккумуляторы. Выполняют роль исполнительных механизмов и затормаживают автомобиль на время стоянки, а также в движении, когда давление в пневмосистеме упадет ниже допустимого.
- Детали антиблокировочной системы. Контролируют процесс равномерного торможения колесами.
- Манометр. Прибор на панели перед водителем с показаниями давления в системе.
- Контрольный, аварийный сигнализаторы. Индикаторные лампы на панели.
Уход за компрессором
Периодически необходимо проверять натяжку гаек, крепление компрессора на головке двигателя, крепление шкива, натяжение приводного ремня, затяжку гаек шпилек, крепящих головку.
Гайки шпилек, крепящих головку, следует затягивать равномерно, в два приема, в порядке, указанном на рис. 2.
Окончательный момент натяжки должен быть в пределах 1,2—1,7 кг/м через 80 000— 100 000 км пробега, совмещая с сезонным обслуживанием (весной), надо снимать головку компрессора для очистки поршней, клапанов, седел, пружин, воздушных каналов, а также для проверки работы и герметичности клапанов и плунжеров разгрузочного устройства.
Клапаны, не обеспечивающие герметичности, необходимо притереть к седлам, а сильно изношенные или поврежденные заменить новыми.
Новые клапаны также следует притереть к седлам до получения непрерывного кольцевого контакта при проверке «на краску».
Необходимо проверять состояние уплотнительных колец плунжеров 26 (рис. 1) разгрузочного устройства и при необходимости заменять кольца.
При этом нужно соблюдать следующий порядок:
- 1. Пустить двигатель и довести давление в пневматической системе до 7,0— 7,4 кг/см².
- 2. Остановить двигатель.
- 3. Снять резиновый шланг, соединяющий воздушный фильтр двигателя с компрессором.
При негерметичном разгрузочном устройстве в патрубке подвода воздуха к компрессору будет прослушиваться характерный шум пропускаемого воздуха, а по манометру пневматической системы будет отмечаться некоторое падение давления.
- 4. Снизить давление воздуха в пневматической системе до 5,6—6,0 кг/см² при этом плунжеры будут опущены.
- 5. Снять патрубок подвода воздуха, вынуть пружину и коромысло,
Затем поднять гнездо штока и снять его вместе со штоком, после чего, вынуть плунжер из своего гнезда крючком из проволоки, введя его в отверстие диаметром 2,5 мм в торце плунжера или подведя сжатый воздух в горизонтальный канал разгрузочного устройства блока цилиндров.
6. Заменить изношенные уплотнительные резиновые кольца на плунжерах. Перед установкой плунжеры с уплотнительными кольцами следует смазать маслом, применяемым для двигателя.
Признаками неисправности компрессора являются появление шума и стука в нем, увеличенное количество масла в конденсате, сливаемом из воздушных баллонов.
Повышенное содержание масла в конденсате обычно является следствием износа поршневых колец, масляного уплотнения заднего конца коленчатого вала, подшипников нижних головок шатунов или засмоления трубки слива масла из компрессора.
Регулировка натяжения ремня привода компрессора
Ремень привода компрессора должен быть натянут так, чтобы при приложении усилия 4 кг прогиб ветви ремня, расположенной между шкивами компрессора и вентилятора, был равен 5—8 мм.
Натяжение ремня надо проверять ежедневно.
Натяжение ремня привода компрессора регулируют перемещением компрессора.
Для этого нужно ослабить гайки крепления нижней крышки к кронштейну и с помощью регулировочного болта 20 обеспечить необходимую величину натяжения.
Затем надо затянуть крепление компрессора и законтрить регулировочный болт контргайкой.
Серия «Урбантуризм» ЗиЛ №1 Электровагоноремонтный цех. Компрессорная.
Выберите удобный вариант просмотра и качество под ваш экран
18+ Это видео имеет возрастные ограничения. Вам 18 лет? Это видео имеет возрастные ограничения. Возвращайся, когда тебе исполнится 18! |
Lamentablemente, «urbanturizm» no está disponible en este momento, pero puedes elegir algo de nuestras recomendaciones
Канал недоступен
подробности
Не удалось воспроизвести это видео. Повторите попытку позже. |
Канал недоступен подробности |
- Описание
- 13 отзывов
2012 — 2020, Educativas, De entretenimiento, Blogger, Россия
Известный видеоблогер из России Андрей Нян (МСХ) является создателем шоу «УрбанТуризм», посвященного исследованию различных заброшенных мест.
Пошаговая инструкция изготовления покрасочного компрессора из зиловского
Для создания прибора, нагнетающего воздух, используют компрессоры:
- ЗИЛ 130;
- ЗИЛ 157;
- МАЗ;
- КамАЗ;
- ГАЗ;
- МТЗ.
Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.
Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров. Для сети в 220 вольт нужен двигатель на 2–3 киловатта, при использовании 3-х фаз мощность может быть меньше. Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.
Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.
Для автолюбителя, имеющего небольшой опыт сварочных и слесарных работ, сделать своими руками устройство для нагнетания воздуха на базе компрессора ЗИЛ 130 не составит большого труда, если следовать нашим рекомендациям.
Рабочий процесс
При доработке изделия внимание следует уделить проблеме продолжительности работы узлов. Компрессор на автомобиле связан с общей системой смазки
Это обеспечивает надежную защиту деталей от износа. Смазка компрессора у ЗИЛ 130 своими рукам не вызывает сложностей, но потребует внесения изменений в детали механизма.
Прежде всего, необходимо проделать отверстие в корпусе компрессора ЗИЛ 130, отступив на 10 мм ниже от середины коленчатого вала. Это место предназначается для заливки масла. Снизу швеллера просверливают еще одно отверстие, где должна стоять пробка слива. На противоположной стороне от шкива в крышку подшипника монтируют штуцер, соединяемый с емкостью, которая играет роль расширительного бачка для смазки компрессора у ЗИЛ 130. Для соединения применяют маслостойкий шланг.
Расширительный бак занимает место рядом с блоком цилиндров. Для этой емкости применяют бачок от сцепления вазовской классики. Чтобы установить штуцер, необходимо вывернуть приемный клапан автомобильной магистрали.
При доработке смазка для компрессора ЗИЛ 130 невозможна без внесения изменений в систему цилиндров. Умные головы придумали способ, позволяющий разбрызгивать масло во все стороны. Для этого высверливают в каждом из шатунов по 3 отверстия. Их делают диаметром 3 мм и зенкуют сверлом 10 мм. Одно из них проделывается в крышке шатуна, две другие – в обеих сторонах нижней головки. Смазка компрессора осуществляется за счет масляного тумана, который образуется в процессе работы механизма.
Установку для регулировки давления, так называемый «солдатик», нет смысла придумывать. Легче применять заводской. Клапан перегрузки и манометр также целесообразно ставить с машины.
Включение и отключение аппарата в автоматическом режиме осуществляется посредством датчика. Его устанавливают между каналом разгрузки и регулятором уровня давления. Для использования вместо датчиков подойдут стоп-сигналы автомобилей ГАЗ или УАЗ.
Нагревание компрессора, собранного на базе ЗИЛ 130 своими руками, достигает 60 градусов. Такая температура для агрегата не опасна, поэтому устанавливать охлаждение не обязательно.
Неисправности
В процессе эксплуатации необходимо следить за техническим состоянием механизма, смазкой и поступлением охлаждающей жидкости. Масло рекомендуют использовать только то, которое прописано в паспорте силовой установки. Запрещается смазка загрязненным маслом.
Ежедневных или специальных технических осмотров компрессор не требует, но периодически 1 раз на 8-10 тыс км проверяют привод и надежность креплений.
Во время работы могут возникать поломки деталей агрегата, их сразу же ремонтируют. Вышедшие из строя подлежат замене.
Основные неисправности компрессора грузовой машины подразделяют на 2 вида: поршневой группы; электрического оборудования.
Наиболее распространенными являются такие дефекты:
- Износ поршневой группы и нарушение герметичности клапанов. Длительность заполнения пневмосистемы при скорости вращения коленвала 2200 об/мин превышает время, установленное техническими условиями (8 минут). Компрессор не нагнетает давление в 7-7,5 кгс/см². Износ поршня приводит к всасыванию масляного тумана из картера компрессора в цилиндры
- Нагнетатель системы не запускается. Связано с отсутствием напряжения в сети, протеканием обратного клапана и неправильным запуском.
- Компрессор плохо качает и не набирает обороты. Одной из причин является засоренность фильтров
- Стучит в цилиндро-поршневом механизме. Связано с поломками в нагнетательной части в результате трения и износа металлических деталей.
- Двигатель гудит и не вращается. Такая проблема возможна вследствие срабатывания предохранителя питания электросети, защиты от перегрузки, плохого контакта
- Сильный нагрев цилиндра. Заблокирован обдув воздуха цилиндра и картера.
- Падает производительность — засоренность всасывающего воздушного фильтра.
- Усиленная вибрация

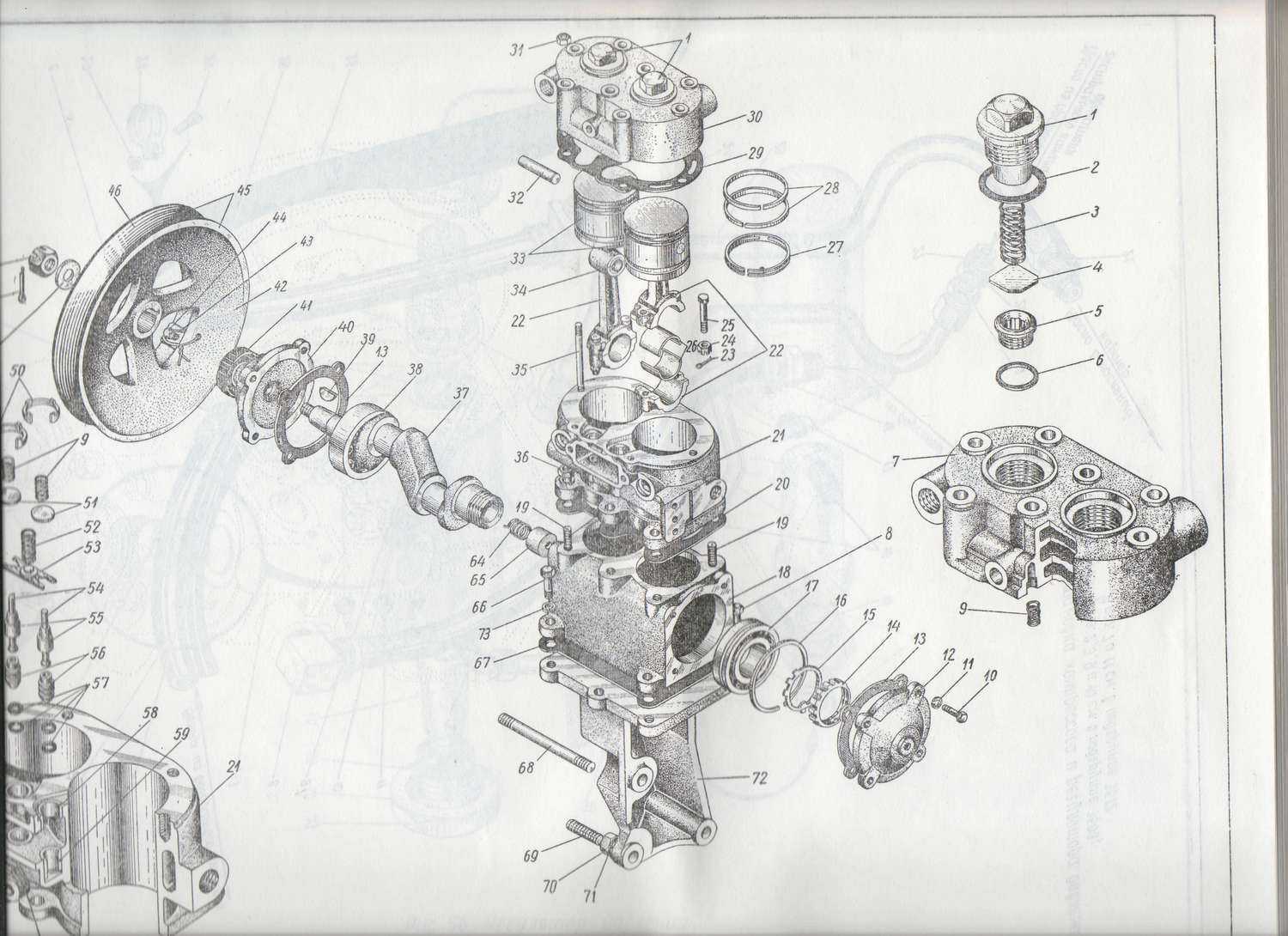

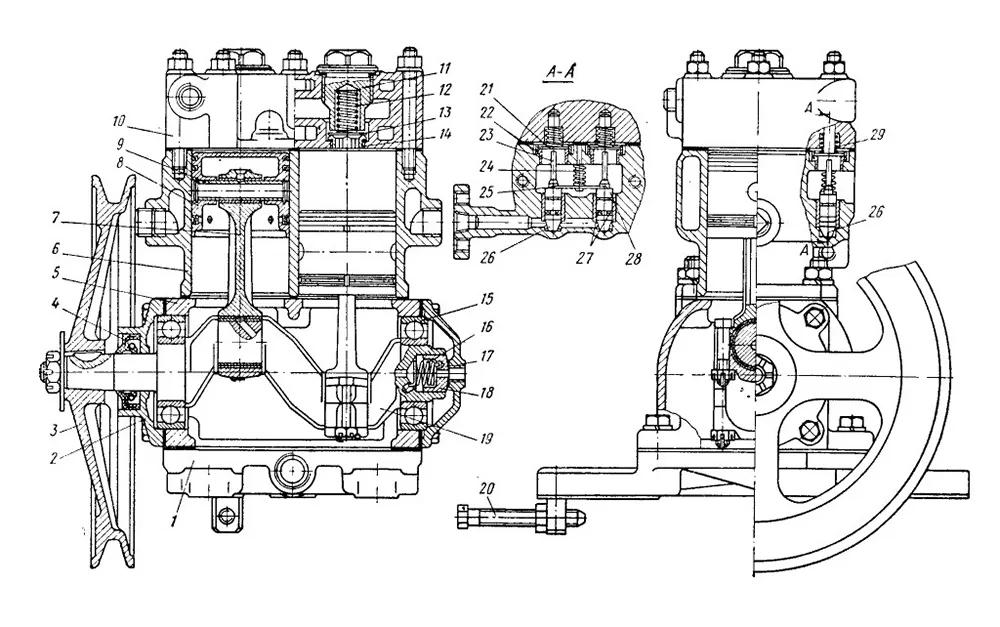

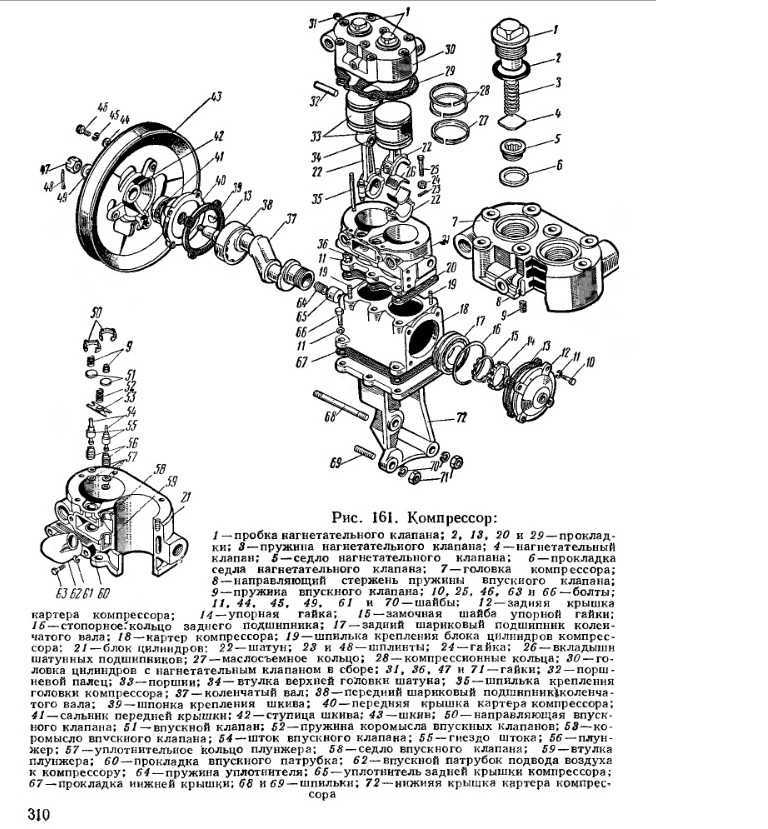

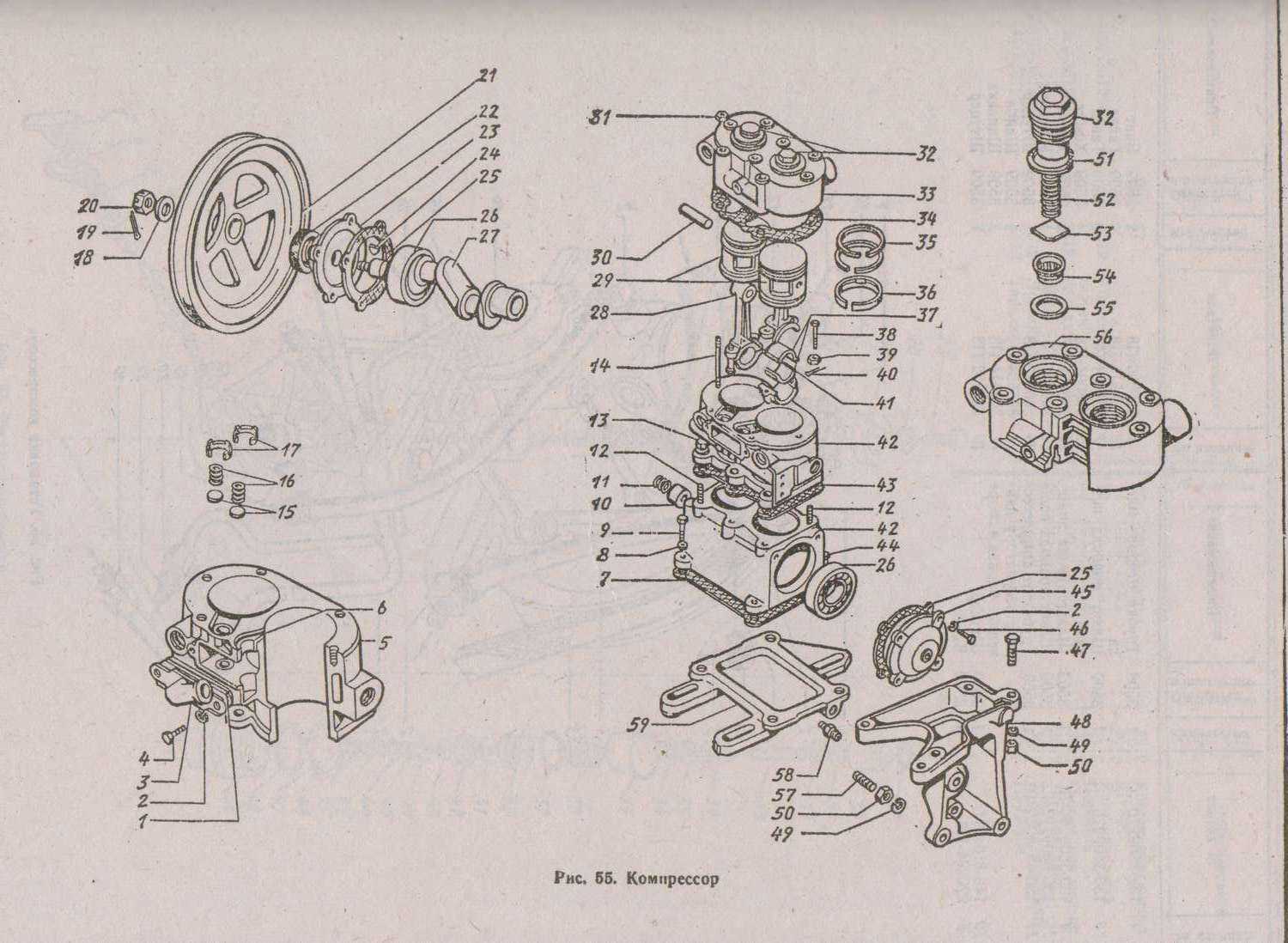

Устройство

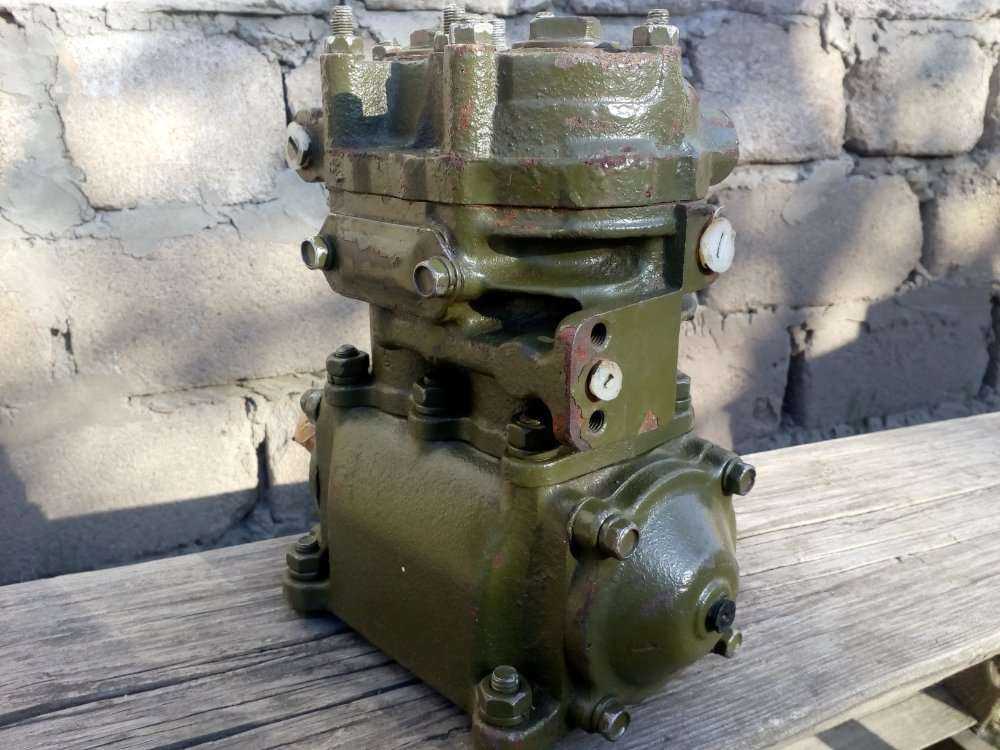

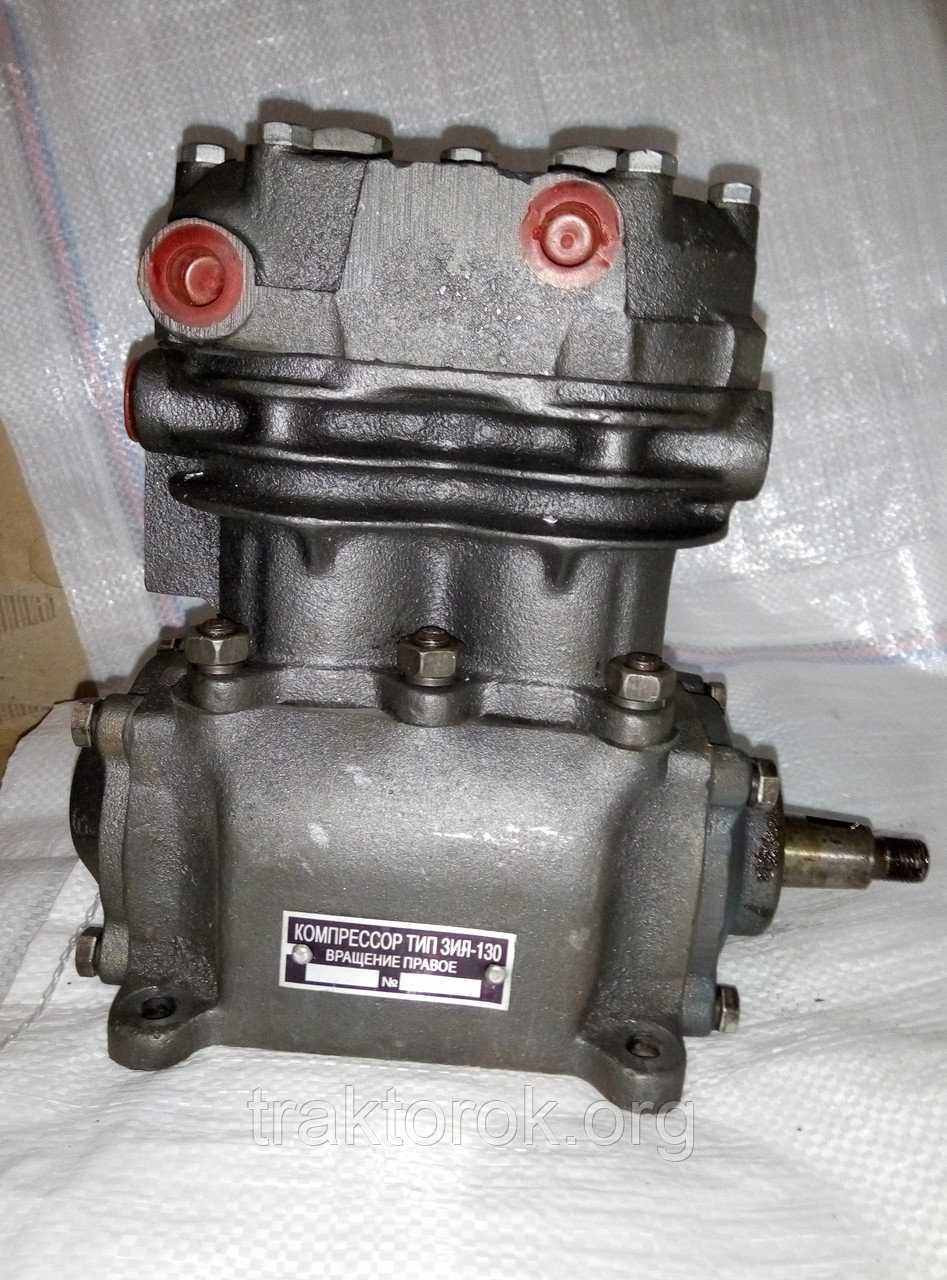

Компрессор — двухцилиндровое устройство поршневого типа. Его принцип работы заключается в перекачке воздуха посредством движения поршней. Устройство компрессора состоит из:
- проводного картера с каналами;
- сальника;
- пружины;
- уплотнителя.
Поршни изготовлены из алюминия и оснащены пальцами, которые закреплены стопорными кольцами. Посредством впускных клапанов воздух, находящийся в воздушном фильтре двигателя, проникает в цилиндры компрессора. Он сжимается поршнями и поступает в пневматическую систему. Затем проходит через нагнетательные клапаны, которые расположены в головке цилиндра.
Система охлаждения
Двигатель имеет жидкостную систему охлаждения закрытого типа. Она состоит из: радиатора, термостата, насоса, температурного датчика, компрессора и патрубка. Работает по принципу принудительной циркуляции охлаждения. Если жидкость в системе перегревается, то необходимо открыть пробку радиатора. При ее открытии из горловины выбрасывается струя горячей воды
Поэтому это нужно делать осторожно
Система смазки
Система смазки — комбинированная. Смазочное вещество поступает из смазочного узла системы мотора и остывает с помощью охлаждающей жидкости.
Доработка компрессора
Даже если планируется сделать обычный гаражный компрессор из компрессора ЗИЛ, то сам агрегат необходимо будет немного доработать.
- Прежде всего, стоит создать охлаждение. Дело в том, что такие агрегаты в процессе своей работы сильно перегреваются и в результате этого падает не только производительность, но и срок эксплуатации. Поэтому следует просверлить шатуны, а в нижней крышке устанавливается косая трубка.
- Чтобы контролировать уровень масла, необходимо установить на выход из картера прозрачный фильтр. Также имеет смысл поставить влагоотделитель, который можно изготовить самостоятельно из небольшого огнетушителя.
- Отдельно устанавливают и бачок с маслом. При этом сразу стоит отметить, что он будет использоваться в качестве расширительной емкости и поможет нормализировать давление в системе.
На сегодняшний день существует просто огромное количество всевозможных доработок, которые направлены на то, чтобы увеличить производительность и срок эксплуатации. Все они обычно относятся к системе смазки и передачи вращающего момента. Однако окончательный выбор всегда зависит напрямую от назначения конечного изделия.
Особенности работы
Перекачивание воздуха при помощи компрессора ЗИЛ-130 производится за счет движения поршней. Помимо них функционирование обеспечивается за счет присутствия в системе проводного картера, сальника внутри центральной системы и нагнетателя, действие которого запускается пружинами. За безопасность во время работы при высоком давлении отвечает уплотнитель. При отведении штока в обратном направлении, воздух поступает на клапан. Устройство компрессора ЗИЛ-130 состоит из двух цилиндров. Поршневая система выполнена из алюминия. Она оснащена металлическими пальцами, закрепленными стопорными кольцами. В воздушном фильтре компрессора находится воздух, который через впускные клапаны проходит в компрессорные цилиндры. При помощи поршней происходит сжатие потоков воздуха, за счет чего он поступает внутрь системы. Далее идет поступление через нагнетательные клапаны. Более подробно о компрессоре ЗИЛ 130 можно узнать из прилагаемой к устройству инструкции.
Об истории самого массового ЗИЛовского внедорожника
Разрабатывая ЗИЛ-131, конструкторы Завода имени Лихачёва успешно справились с задачей создания внедорожного армейского грузовика, недорогого в производстве, простого в эксплуатации и максимально унифицированного со своим «гражданским собратом».
Первым в серийное производство был всё же запущен новый массовый грузовик для народного хозяйства – ЗИЛ-130; а через три года после этого – армейский ЗИЛ-131. Однако уже менее чем через пять лет, с января 1971 года, он перестал быть сугубо военной машиной и начал массово производиться и как упрощённый народнохозяйственный грузовик –без узлов, свойственных армейским машинам.
Серийный, «классический» ЗИЛ-131 выпускался двадцать лет: с 1966-го по 1986-й год, когда был запущен в серию его модернизированный вариант – ЗИЛ-131Н. Эта версия была оснащена усовершенствованным двигателем (улучшены показатели экономичности, расширен рабочий ресурс), более современной оптикой и тентом из новых синтетических материалов.
Через несколько лет ЗИЛ-131Н стали пробовать оснащать не карбюраторными, а дизельными двигателями: собственным ЗИЛ-0550; моторами других производителей: Д-245.20; ЯМЗ-236 и даже Катерпиллар.
Однако широкого распространения модернизированный 131-й не получил, несмотря на то, что, кроме завода имени Лихачёва, он вплоть до 2006 года производился также на Уральском автомоторном заводе. Просто объёмы производства были уже далеко не те. На Урале, кстати, ЗИЛ-131Н в последние годы выпускался под наименованием Амур-521320.
ЗИЛ-131: технические характеристики
Внедорожный армейский грузовик
Трёхосный автомобиль ЗИЛ-131 – основная модель грузовика высокой проходимости московского Завода имени Лихачёва в период с 1966-го по 1994 год. Это одна из самых известных и узнаваемых повсюду в мире машин советского автопрома. ЗИЛ-131 – автомобиль, прежде всего, военный, который на протяжении десятилетий поставлялся в Советскую армию и в вооружённые силы стран – союзниц СССР.
Благодаря этой распространённости не только в социалистических государствах, но и во многих, так сказать, «банановых республиках», ЗИЛ-131, неожиданно для самого себя, сделал долгую и успешную кинокарьеру в Голливуде.
Кроме десятков фильмов про Джеймса Бонда и прочих многочисленных, менее известных, кино-бойцов «холодной войны», ЗИЛ-131 не раз появлялся в кадрах и современного зарубежного кино.
Команда «Неудержимых» быстро восстановила заброшенный ЗИЛ-131: Стэтхем разбирается с движком, Сталлоне осуществляет «мудрое руководство».
В тех же «Трансформерах», например. Или в «Неудержимых-2»: Сильвестр Сталлоне и его «dream-team» из звёзд ретро-боевиков лихо ворвались на военном «ЗИЛке» прямо в логово террористов! При этом создатели всех этих фильмов – и прежнего, и нового времени, во время их съёмки ни разу не побывали не то что в России, но даже и в СНГ.

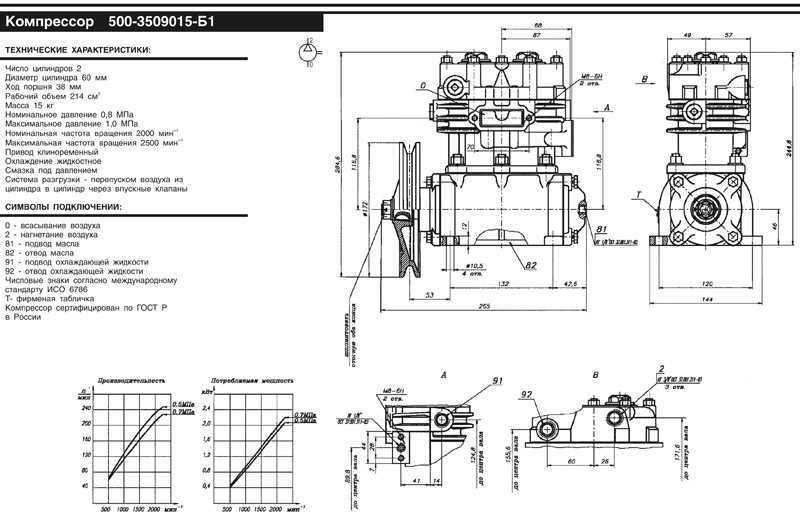

Модели компрессоров ЗиЛ:
Компрессоры автомобилей ЗиЛ представлены несколькими моделями, каждая из которых имеет свои особенности и преимущества. Вот некоторые из самых популярных моделей компрессоров ЗиЛ:
Модель компрессора | Основные параметры | Преимущества |
---|---|---|
Компрессор ЗиЛ-130 | Мощность: 220 ВтПроизводительность: 250 л/минРабочее давление: 8 бар | — Высокая производительность— Низкий уровень шума— Долговечность |
Компрессор ЗиЛ-133 | Мощность: 240 ВтПроизводительность: 300 л/минРабочее давление: 10 бар | — Увеличенная производительность— Удобство в использовании— Надежность |
Компрессор ЗиЛ-5301 | Мощность: 200 ВтПроизводительность: 200 л/минРабочее давление: 6 бар | — Компактный размер— Экономичность в использовании— Простота в обслуживании |
Выбор модели компрессора ЗиЛ зависит от конкретных потребностей и требований пользователя, а также от задач, которые будут выполняться с его помощью. Каждая модель обладает своими уникальными характеристиками и может быть использована в различных условиях и целях.
Рекомендации специалистов
- Если делается компрессор из зиловского, инструменты потребуется подбирать очень тщательно. Нужно будет иметь дрель, сварочный аппарат, набор ключей и многое другое. Также могут возникнуть ситуации, когда некоторые виды работ проще сделать в заводских условиях или при помощи специальных станков.
- Для создания амортизаторов при фиксации всех агрегатов на станину или несущую раму лучше всего использовать резиновые прокладки или вставки. Однако стоит помнить, что при интенсивном использовании они быстро изнашиваются и всегда нужно иметь запасные.
- При покупке компрессора необходимо быть очень внимательным, поскольку внешний вид изделия не говорит о состоянии его внутренних узлов и агрегатов. Проверить изделие на месте просто не получится, а значит, такую покупку следует производить только у проверенных продавцов.
- Если не решить проблемы с перегревом компрессора, то его нужно эксплуатировать в щадящем режиме. Так он прослужит намного дольше, хотя это может вызывать определенные неудобства в работе. Именно поэтому и подбирают агрегат под конкретные нужды.
- Можно установить на изделие манометр со специальными контактами, которые подключают в электрическую цепь пуска двигателя. Это автоматизирует работу устройства, а также позволит сократить вероятность быстрого перегрева.
- Электрическая схема подключения компрессора к электрической цепи напрямую зависит от типа выбранного двигателя. При этом не стоит придумывать обходные варианты запуска первичной обмотки, чтобы не потерять мощность. Это скажется на работе изделия при наличии остаточного давления в ресивере, даже при наличии обратного клапана и довольно мощного двигателя.
Ресивер
Типовой компрессор на базе железа от ЗИЛ 130 стараются обычно сделать компактным и мобильным. Поэтому использовать большие и объемные ресиверы просто не имеет смысла. Также не стоит приобретать эти элементы агрегата отдельно, поскольку их всегда можно создать самостоятельно. Для этого можно использовать практически любую металлическую емкость. При этом лучше всего применять газовые баллоны или старые огнетушители.
Сразу необходимо отметить, что потребуется дальнейшая доработка ресивера. На него нужно будет установить манометр и регулятор давления. Обычно приобретается отдельный узел с редуктором, который и устанавливается на входе в емкость
Также очень важно произвести монтаж клапана обратного давления. Его настраивают под оптимальный режим работы будущего изделия с определенным запасом в 10-15%
Цены на ЗИЛ-131
В интернете много объявлений о продаже подержанных грузовиков ЗИЛ-131 разных вариантов – бортовых, самосвалов, бензовозов; с фургоном-кунгом.
Разброс цен большой: от 100 до 300 тысяч рублей (в зависимости от технического состояния) просят за автомобили 70-90х годов выпуска.
За снятые с консервации, с незначительным пробегом, гораздо дороже – от 500 до700 и даже 950 тысяч (более экономичные дизельные стоят дороже). Но и выглядят некоторые из этих экземпляров как «мечта охотника и путешественника»: их фургон-кунг отлично обустроен и доработан.
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
Изготовление
В целом процесс изготовления достаточно прост. Для него вам понадобится лишь:
- Сам компрессор
- Электродвигатель
- Пустой газовый баллон на 50 литров
- Металлический профиль и уголки
- Прессостат
- Инструменты
- Шланг и металлические хомуты
Этап первый – разбираемся со смазкой
При работе на автомобиле компрессор смазываются центральной системой автомобильного насоса ЗИЛ, нам же нужно чтобы он смазывался от масляной ванны, что будет в компрессоре.
Для этого нам нужно сделать отверстия во вкладышах, таким образом будет создаваться масляный туман и масло самотёком будет подать туда.
Для начала разбираем компрессор, откручиваем шпинты и достаём сами вкладыши.
Далее нужно проточить маленькую канавку по центру вкладышей. Это делается для того, чтобы масло легче поступало на весь вкладыш, ведь в автомобиле масло подаётся под давлением и поэтому расходится по всему вкладышу.
Затачиваем канавку вкладышей и просверливаем отверстие.
Повторяем все действия со вторым вкладышем. После чего вставляем их на место и собираем компрессор.
Вытираем и протираем всё, после обильно смажьте маслом и завинтите шпинты.
Второй этап – делаем каркас
После первого этапа с зачисткой вкладышей делаем каркас и соединяем ЗИЛ-овский компрессор с электродвигателем.
Подсоединить компрессор к двигателю будет не сложно, а каркас делаем из металлического профиля или трубы.
Каркас должен обгибать по периметру саму конструкцию из соединённых компрессора и электродвигателя.
Третий этап – подгонка
Выставляем эту конструкцию на газовый баллон, отмеряем, где будем делать отверстия под газовые краны (их нужно два – одно по центру, второе в верхней части баллона) и припеваем их.
На один из кранов прикручиваем прессостат и подключаем к нему электродвигатель. Ко второму подсоединяем шланг, второй конец которого соединяем с компрессором. Затягиваем концы шланга хомутами.
Припаиваем к баллону металлические уголки, на которых будет держаться конструкция из электродвигателя и компрессора, после припаиваем их же к этим уголкам.
Проверяем все соединения и подключаем прессостат к сети через удлинитель.
Далее идём испытывать новоиспечённый компрессор.
Компрессор на базе ЗИЛ-овского своими руками готов.
