Techopedia объясняет универсальную последовательную шину (USB)
Универсальная последовательная шина (USB) — это, по сути, более новый порт, который используется в качестве общего интерфейса для подключения нескольких различных типов устройств, таких как клавиатуры, компьютеры, мультимедийные устройства, камеры, сканеры и мыши. Он предназначен для легкой установки, более высоких скоростей передачи, более высокого качества кабелей и горячей замены. Он окончательно заменил более громоздкие и медленные последовательные и параллельные порты.
Одна из главных особенностей USB — горячая замена. Эта функция позволяет удалять или заменять устройство без необходимости перезагрузки и прерывания работы системы. Старые порты требовали перезагрузки ПК при добавлении или удалении нового устройства. Перезагрузка позволила перенастроить устройство и предотвратить электростатический разряд (ESD), нежелательный электрический ток, способный вызвать серьезное повреждение чувствительного электронного оборудования, такого как интегральные схемы. Горячая замена является отказоустойчивой, то есть способной продолжать работу, несмотря на аппаратный сбой
Однако следует соблюдать осторожность при горячей замене определенных устройств, таких как камера; порт, камера или другие устройства могут быть повреждены, если один контакт случайно закорочен
Еще одной особенностью USB является использование постоянного тока (DC). Фактически, несколько устройств используют линию питания USB для подключения к постоянному току и не передают данные. Примеры устройств, использующих разъем USB только для постоянного тока, включают набор динамиков, аудиоразъем и устройства питания, такие как миниатюрный холодильник, подогреватель кофейной чашки или лампа клавиатуры.
Версия USB 1 допускает две скорости: 1,5 Мбит / с (мегабит в секунду) и 12 Мбит / с, которые хорошо работают для медленных устройств ввода-вывода. Версия USB 2 обеспечивает скорость до 480 Мбит / с и обратно совместима с медленными USB-устройствами. USB поддерживает три.
Путаница с розетками USB
В первой версии USB предусмотрены только два типа разъемов стандартного размера – штекеры плоского сечения, обозначенные как тип A, и вилка квадратной формы, обозначенная как тип B.
Беспорядок пришёл с USB 2.0. К стандартному размеру присоединились мини- и микро-. Мини-размер имел три варианта – A, B и AB, а микро-размер два – A и B. Мини-вариант был создан для работы мобильных устройств. Однако, он был очень «урезан» производителями, поэтому необходимо было снова адаптировать розетки и вилки. Тогда был представлен микро-разъём с толщиной около половины мини.
Начиная с версии USB 3.0, используются только традиционные, стандартные вилки и розетки A и B. Сокеты Micro B всё ещё встречаются, но исчезнут с популяризацией стандарта 3.2, то есть, в соответствии с текущим наименованием, – 3.2 Gen2x2.
Здесь царит разъем USB-C и будет единственным в случае стандарта USB 4.0
Разъёмы и вилки USB 2.0 и 3.0 A совместимы друг с другом. Порты USB 3.0 типа B немного крупнее, чем в версии 2.0, и позволяют подключать более крупные разъемы 3.0 B и меньшие 2.0 B. Однако, разъемы 3.0 B не соответствуют входу 2.0. Разъемы B на микро версии идентичны для USB 2.0 и для USB 3.0. USB-C больше не совместим со своими предшественниками. Как видите, очень легко потеряться среди типов USB-разъемов.
Тот, кто ожидает разумных и недвусмысленных меток в этих джунглях, будет разочарован. Спецификация USB не предоставляет, например, цветового кода отдельных разъёмов. Мы уже писали, что единственное обозначение, которое оно предлагает производителям (но не требует), – это синий цвет суперскоростных портов, т.е. начиная с версии 3.0 и выше. Другие цвета розеток и вилок, которые иногда встречаются в разных устройствах, обычно являются маркировкой, принятой отдельными производителями.
Подводя итог, можно сказать, что черный разъем и черный штекер – это USB 2.0, а синий порт – вариант 3.x, тогда как фиолетовый или зеленый могут, хотя и не обязательно, означать разъём для быстрой зарядки с более высоким током. Оранжевый или красный цвета часто являются портами, которые позволяют заряжать устройство, в то время как компьютер или ноутбук, оборудованный этой розеткой, находится в спящем состоянии (так называемые, спящие и зарядные порты). Однако, чтобы всё не казалось таким простым, оранжевый иногда означает порты быстрой зарядки Qualcomm Quick Charge (QQC), стандарт для зарядки мобильных устройств с более высокой производительностью, чем указано в спецификации USB.

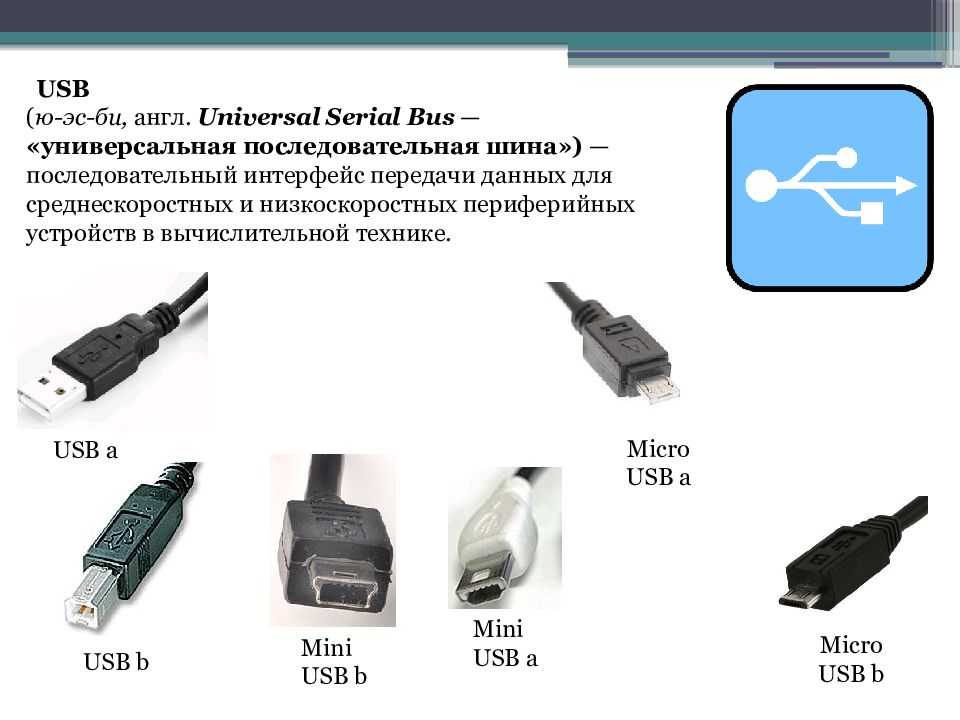

Разъёмы USB и совместимость
Существует довольно большое разнообразие разъёмов USB, но хоть типы их разняться, называются они будут одинаково. Следует понимать, что разъем на кабеле или флеш-накопителе правильно называть вилкой, а вот гнездо на устройстве или же на кабеле удлинителе будет сосудом или более его распространённое название — розетка.
USB-C: имеет официальное название USB Type-C, эти вилки и розетки имеют прямоугольную форму, с четырьмя закруглёнными углами.
USB Type A: называется USB Standart-A, данные вилки и розетки имеют прямоугольную форму, будучи самым распространённым типом USB, является обратно совместимыми друг с другом.
USB Type B — вилки и розетки имеют квадратную форму, с небольшой выемкой в верху. USB 1.1 Type B и USB 2.0 Type B вилки физически совместим с USB 3.0 Type B розетки, а вот обратной совместимости между USB 3.0 Type B вилки и USB 2.0 Type B или USB 1.1 Type B нет.
USB Micro-A: USB разъемы 3,0 Micro-A выглядят как две разные прямоугольные вилки, конденсированных вместе, одна чуть больше, чем другая. USB разъемы 3,0 Micro-A совместимы только с USB 3.0 Micro-AB розетками.
USB 2.0 Micro-A вилки очень малы и имеют прямоугольную форму, напоминающую во многом усохшие USB Type A разъем. Штекер USB Micro-A физически совместим с 3.0 розетками, так и USB 2.0, и USB.
USB Micro-B: USB 3.0 разъемы Micro-B выглядят почти идентично USB 3.0 Micro-розетки, они так же выглядят как две отдельные, но связанные вилки. USB 3.0 разъемы Micro-B совместимы с USB 3.0 Micro-B розетками, а также с USB 3.0 Micro-AB. USB 2.0 Micro-B вилки очень малы и прямоугольной формы, причём два угла на одной из длинных сторон скошены. USB Micro-B разъемы физически совместим с USB 2.0 Micro-B и Micro-AB розетками, а также с USB 3.0 Micro-B и Micro-AB.
USB Mini-A: USB 2.0 Mini-разъём имеет прямоугольную форму, но одна имеет закругление. Вилки USB Mini-A совместимы только с USB Mini-AB розетками. USB 3.0 Mini-A разъем, не существует.
USB Mini-B: 2.0 Mini-B разъем USB имеет прямоугольную форму с небольшими щербинками по обе стороны, что можно сравнить с нарезкой хлеба, если смотреть на него в лоб. USB Mini-B разъем физически совместим с USB 2.0 Mini-B и мини-AB розетками. USB 3.0 Mini-B разъем не существует.
Что такое USB ? Это возможность для подключения различных периферийных устройств. Это не только сэкономит место на плате, но и экономит инженерные усилия, следовательно, снижает производственные затраты. Что не только удобно для пользователя, но дёшево.
Назад

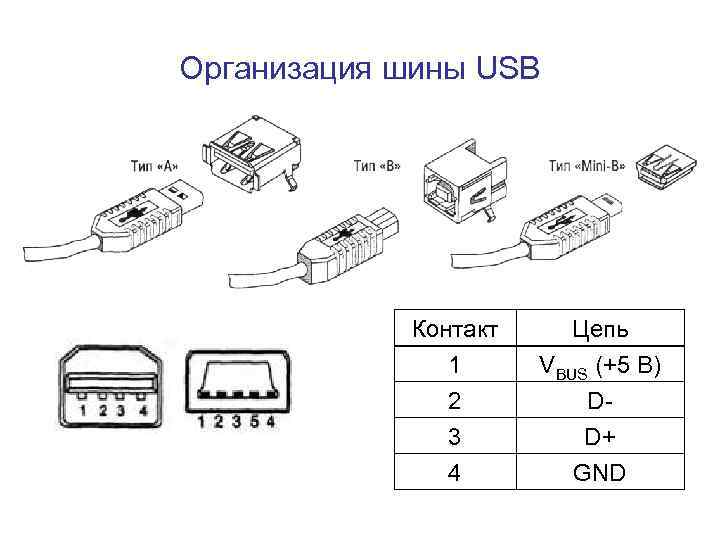

Распиновка разъема USB
Запомнить распиновку разъема USB-A просто. Если вы повернете разъем к себе и контакты будут с нижней стороны, то слева будет шина GND, далее D+, затем D−, и +5в. Нужно помнить, что в USB устройствах металлическая рамка может быть подключена к линии GND, что следует учесть при прозвонке.
Распиновка разъема USB A
Для передачи данных служат линии D+ и D−.
USB-B распиновка
Изначально разъем USB-B выглядел так:
Распиновка контактов разъема USB B 2.0
В таком виде он остался и сейчас. Встретить его можно в звуковых картах, принтерах, MIDI клавиатурах, внешних жестких дисках.
USB OTG
Стандарт USB-2.0 включал функцию OTG (On-the-Go), что предусматривает использование некоторых устройств в качестве хоста. Например, смартфона, который при подключении к компу является ведомым, а при использовании OTG может выступать как ведущий.
Для этого используют переходник OTG и через него можно подключить к смарту мышку, флешку, клавиатуру или принтер.
Роль устройства определяется кабелем: в штекере на стороне хоста замыкаются контакты 4 (ID) и 5 (Ground), на стороне периферии ID никуда не подключается. На рисунке ниже контакт ID называется «Sense».
Распиновка кабеля OTG
USB 3
На смену версии 2.0 пришла версия USB 3. Порты, кабели и устройства третьей версии можно опознать по синему цвету разъема. Физически они со стороны А, казалось бы, не изменились. Но это не так.
Главное отличие версии 3.0 в более высокой скорости передачи данных (до 4,8 Гбит/с), что достигается добавлением в кабель двух дополнительных симметричных витых пар. Одна из которых отвечает за передачу, а другая — за прием данных.
Распиновка порта USB 3.0
Принцип работы интерфейса этим нововведением не нарушен. Разработчики физически разделили принимающую и передающую линии.
В 3.0 за получение и передачу информации отвечают отдельные линии данных.
Для сохранения обратной совместимости в новой схеме есть и обычная линия данных — бело-зеленая пара D+ и D−.
При этом новые контакты расположены отдельно от старых в одном разъеме.
Теперь рассмотрим разъем со стороны В. Он был доработан и теперь имеет такой вид:
А вот гнезда В могут работать и с разъемами прежних версий.
После выхода спецификации 3.1, стандарт 3.0 был переименован в “USB 3.1 Gen 1”. А новая спецификация 3.1 со скоростью передачи до 10 Гбит/с теперь называется “USB 3.1 Gen 2”.
Type-C
Ключевым моментом обновления 3.1 стало появление разъема USB Type-C. Именно Type-C должен был заменить USB-Mini и USB-Micro, при этом обеспечивая скорость протокола USB 3.
Это самый прогрессивный разъем на сегодня, который может выполнять роль и USB A, такой разъем используется на материнских платах компьютеров.
Type-C может вставляться в устройство любой стороной. Достигается это благодаря зеркальному дублированию всех сигнальных линий, поэтому количество контактов достигает 24-х.
Распиновка порта Type C
При этом все устройства, поддерживающие такое соединение, также обязаны иметь двойной набор сигналов, потому что заранее неизвестно, какой стороной пользователь подключит разъем.
Стандарт USB 3 также предусматривает повышение зарядного напряжения выше 5 вольт, но по согласованию с устройством.
USB4
Позже, в 2019 году, был анонсирован USB4, имеющий еще больше нововведений. Помимо поддержки USB-C и Power Delivery, 4-я версия протокола будет поддерживать туннелирование Displayport и PCI Express. Это указывает на огромную скорость порта и к нему можно будет подключать монитор, а через райзеры — платы расширения.
Заявленная скорость обмена составляет 40 Гбит/с.
С таким быстродействием USB сможет конкурировать с Ethernet.
- HDR в телевидении
- Как работает OLED
- Разъемы телевизора
История USB
Сейчас в это трудно поверить, но технология USB существует уже более двух десятилетий. Истоки USB восходят к середине 1990-х годов, начиная со спецификации USB 1.0, которая была представлена в 1996 году. За ним последовали USB 1.1 в 1998 году, USB 2.0 в 2001 году и USB 3.0 в 2008 году. Через два десятилетия после выпуска USB 2.0, в конце 2022 года была объявлена версия USB4 2.0, которая еще больше увеличит скорость подключаемых [периферийных устройств.
USB 1.0/1.1 (1996-1998 гг.)
USB появился в то время, когда различные порты на задней панели компьютеров боролись за наше внимание. Существовало не только несколько последовательных портов, но и параллельный порт (для принтеров) и разъемы PS/2 для мышей и клавиатур
Если вы играли в игры, вам нужен был игровой порт для контроллера, а в бизнес-среде часто встречался разъем SCSI для внешних накопителей.
USB был разработан как «универсальная» замена всем этим портам, упрощающая подключение устройств за счет использования общего разъема.
USB 1.0 дебютировал в 1996 году с хорошо знакомым разъемом Type-A, который используется и по сей день. Стандарт USB 1.0 предлагал «низкоскоростную» передачу сигналов со скоростью 1,5 Мбит/с или «полноскоростную» передачу сигналов со скоростью 12 Мбит/с. Первый обновленный вариант зарождающегося стандарта — USB 1.1, появился в 1998 году.
USB 2.0 (2000 год)
Внедрение USB действительно начало ускоряться с появлением стандарта USB 2.0 в 2000 году, который значительно увеличил максимальную скорость передачи сигнала до 480 Мбит/с и получил название «High Speed».
В стандарте USB 2.0 также появилась спецификация USB On-The-Go, которая позволяет смартфонам и планшетам с разъемами USB подключать другие USB-устройства. Например, вы можете подключить мышь, флешку или цифровую камеру к USB-порту планшета Samsung или телефона Google Pixel.
USB 3.0 / 3.1 / 3.2 (2008 / 2013 / 2017)
В 2008 году USB-IF представила USB 3.0, который работал со скоростью 5 Гбит/с, обеспечивая примерно 10-кратное улучшение пропускной способности по сравнению с предшественником — USB 2.0. Даже сегодня это максимальная скорость, поддерживаемая большинством устройств. Фактически, большинству периферийных устройств требуется только скорость USB 2.0.
Однако в 2013 году USB-IF подняла скорость еще на одну ступень, представив USB 3.1, в результате чего скорость передачи данных удвоилась до 10 Гбит/с. Порты с первоначальной скоростью 5 Гбит/с были переименованы в USB 3.1, а USB 3.1 Gen 2 обозначала скорость 10 Гбит/с.
USB-C был представлен в 2014 году, но этот разъем имеет несколько версий, поскольку порт USB-C может работать только на скорости 2.0 или на скорости 20 или даже 40 Гбит/с.
С появлением USB 3.2 в 2017 году мы увидели еще один уровень скорости 10 Гбит/с и более быстрый уровень скорости 20 Гбит/с, оба с возможностью двухполосной передачи данных. Именно в это время USB-IF решила объединить все спецификации 3.x под USB 3.2, поэтому USB 3.2 (без Gen или Gen 1) — это 5 Гбит/с, USB 3.2 Gen 2 — 10 Гбит/с и USB 3.2 Gen 2×2 — 20 Гбит/с. Он называется Gen 2×2, потому что использует две полосы 10 Гбит/с.
USB4
USB4 был анонсирован в 2019 году как следующая эволюция стандарта USB и доступен исключительно с использованием разъема USB-C (вместо устаревшего разъема USB-A). Он может работать со скоростью 20 или 40 Гбит/с, последняя из которых эквивалентна Thunderbolt 3 или Thunderbolt 4, поскольку USB4 может быть совместим с Thunderbolt.
Данные передаются с использованием двух наборов из четырех двунаправленных полос.
Был добавлен режим DisplayPort Alt Mode 2.0, обеспечивающий поддержку разрешения 8K при 60 Гц с цветом HDR10. DisplayPort 2.0 может поддерживать скорость до 80 Гбит/с, поскольку все восемь каналов передачи могут использоваться для передачи данных в одном направлении на монитор.
USB4 версии 2.0 был впервые анонсирован летом 2022 года. Как и в случае с предыдущими скачками поколений, USB4 версии 2.0 снова удваивает пропускную способность, на этот раз с 40 Гбит/с до 80 Гбит/с. Это вдвое выше, чем даже у Thunderbolt 4, скорость которого ограничена 40 Гбит/с.
Скорость 80 Гбит/с достигается с помощью существующих пассивных кабелей 40 Гбит/с или новых активных кабелей USB Type-C, которые явно рассчитаны на более высокие скорости. Скорость туннелирования данных USB 3.2 теперь может превышать 20 Гбит/с, а USB4 версии 2.0 также совместим с последними стандартами PCIe и DisplayPort. Учитывая, что обратная совместимость всегда была отличительной чертой интерфейса USB, USB4 версии 2.0 совместим со всеми предыдущими версиями, начиная с USB 2.0, а также с Thunderbolt 3.
USB 1.0, 2.0 и 3.0
Универсальная последовательная шина USB (Universal Serial Bus) – это стандарт подключения периферийных устройств к компьютеру или другому устройству. Различные версии USB имеют разные характеристики и возможности.
USB 1.0
Первая версия USB, известная как «Low Speed USB», была разработана в 1996 году и имела скорость передачи данных до 1,5 Мбит/с. Она была предназначена для подключения клавиатур, мышей и других устройств с низкой пропускной способностью.
Вскоре за ней появилась «Full Speed USB» версия, которая увеличила скорость передачи до 12 Мбит/с. Это позволило подключать более быстрые периферийные устройства, такие как принтеры и сканеры.
USB 2.0
USB 2.0 был выпущен в 2000 году и стал первым значительным обновлением стандарта USB. Он предложил значительно более высокую скорость передачи данных до 480 Мбит/с. Это значительно улучшило реакцию и производительность подключенных устройств.
USB 2.0 также включал поддержку новых устройств, таких как веб-камеры, быстрые флэш-накопители и стационарные жесткие диски.
USB 3.0
USB 3.0, также известный как «Superspeed USB», был представлен в 2008 году. Он является наиболее совершенной версией USB на данный момент и предлагает намного более высокую скорость передачи данных до 5 Гбит/с.
USB 3.0 имеет также обратную совместимость с предыдущими версиями USB, поэтому его можно использовать с устройствами, предназначенными для USB 1.0 и 2.0. Однако, для полного использования всех возможностей USB 3.0, как подключаемое устройство, так и порты на компьютере должны поддерживать эту версию.
USB 3.0 также обеспечивает большую мощность для подключаемых устройств, что может быть полезно для зарядки мобильных телефонов и других гаджетов.
Характеристики различных версий USB:
Версия USB
Скорость передачи данных
Год выпуска
USB 1.0
1,5 Мбит/с — 12 Мбит/с
1996
USB 2.0
480 Мбит/с
2000
USB 3.0
5 Гбит/с
2008
Свойства USB-устройств
- адресация — устройство должно отзываться на назначенный ему уникальный адрес и только на него;
- конфигурирование — после включения или сброса устройство должно предоставлять нулевой адрес для возможности конфигурирования его портов;
- передача данных — устройство имеет набор конечных точек для обмена данными с хостом. Для конечных точек, допускающих разные типы передач, после конфигурирования доступен только один из них;
- управление энергопотреблением — любое устройство при подключении не должно потреблять от шины ток, превышающий 100 мА. При конфигурировании устройство заявляет свои потребности тока, но не более 500 мА. Если хаб не может обеспечить устройству заявленный ток, устройство не будет использоваться;
- приостановка — USB-устройство должно поддерживать приостановку (suspended mode), при которой его потребляемый ток не превышает 500 мкА. USB-устройство должно автоматически приостанавливаться при прекращении активности шины;
- удаленное пробуждение — возможность удаленного пробуждения (remote wakeup) позволяет приостановленному USB-устройству подать сигнал хосту, который тоже может находиться в приостановленном состоянии. Возможность удаленного пробуждения описывается в конфигурации USB-устройства. При конфигурировании эта функция может быть запрещена.
Часто задаваемые вопросы
Как определить нужную длину USB-кабеля?
Выбор длины кабеля весьма индивидуален. Если вы хотите, чтобы ваш кабель был длиннее, 2 метра и более подойдут для тех, кто хочет больше свободы в передвижении при подключении устройства. Однако стоит помнить, что с увеличением длины кабеля может снижаться его эффективность. Хотя это и не всегда критично, некоторые технологии, такие как Thunderbolt 4, требуют коротких кабелей (до двух метров) для максимальной производительности.
Могу ли подключать эти USB-кабели к своему зарядному устройству?
Теоретически, любой USB-кабель совместим с зарядным устройством с подходящим разъемом
Однако важно учитывать характеристики и стандарты, чтобы использовать весь потенциал кабеля и зарядки. Если зарядное устройство не соответствует характеристикам кабеля, нет смысла приобретать кабель высшего класса
Смогу ли я использовать эти USB-кабели с моим смартфоном?
Да, при условии совместимости разъемов
Но помимо соединения, важно учитывать и характеристики: базовые кабели могут заряжать и передавать данные медленнее. При этом нет смысла в покупке кабеля премиум-класса, если ваш смартфон его возможностями не поддерживается
Помните, что некоторые дешевые кабели могут не обеспечивать достаточную мощность для зарядки более требовательных устройств.
Какой материал для кабеля предпочтительнее?
Хотя пластиковые и резиновые кабели обычно более экономичны, они менее долговечны. Мне больше нравятся кабели с нейлоновой оплеткой: они долговечнее и хотя и могут стоить дороже, их инвестиционная привлекательность в долгосрочной перспективе очевидна.
Что такое «OTG»?
«OTG» (USB On-the-Go) — это стандарт, позволяющий USB-устройствам менять свои роли. Таким образом, устройство, обычно выступающее в роли «клиента», может стать «хостом» для других USB-устройств. Например, благодаря кабелю OTG вы можете подсоединить USB-мышь к своему смартфону и использовать её так, как будто бы она подключена к компьютеру. Этот стандарт предусматривает специальный пятый контакт для осуществления такого переключения.
Как узнать, поддерживает ли USB-кабель быструю зарядку?
Многие док-станции и зарядные устройства оснащены портами, обозначенными как «быстрая зарядка». Существуют также кабели, оптимизированные для быстрой зарядки. Они могут заряжать устройства, такие как смартфоны и планшеты, гораздо быстрее обычных. Чтобы убедиться в их функционале, рекомендуется просмотреть характеристики продукта.
Как определить версию USB по цвету порта?
Цвет пластикового элемента внутри USB-порта может указывать на его версию: белый означает USB 1.0, черный — USB 2.0, синий — USB 3.0. Однако не все производители придерживаются этой цветовой схемы, поэтому иногда лучше ознакомиться с характеристиками устройства.
Максимальная длина USB-кабеля: что нужно знать?
Для USB 3.0 допустимая максимальная длина кабеля составляет 3 м, в то время как для USB 2.0 — 5 м. Если вам нужно большее расстояние, активные удлинители позволяют усилить сигнал. Так, с их помощью длина USB 2.0 может достигать до 25 м, а USB 3.0 — до 18 м.
Разъемы USB
Существует более полудюжины распространенных разъемов USB, которые вы можете увидеть на устройстве. Некоторые из этих разъемов чаще встречаются на определенных типах устройств.
USB Type-A
Разъем USB-A появился еще в 1990-х годах и до сих пор является самым распространенным разъемом USB. Он прямоугольный, плоский и предназначен для подключения кабеля к компьютеру только в одном направлении, что может быть неудобно, если вы подключаетесь к порту, который не видите. Порты USB Type-A можно найти на большинстве периферийных устройств и компьютеров, за исключением некоторых ультрабуков, которые слишком тонкие, чтобы их поддерживать. Разъемы USB Type-A могут поддерживать USB 1.1, USB 2 или USB 3.x со скоростью 5 или 10 Гбит/с, но все зависит от того, что поддерживает устройство или кабель. Порты USB 3.x иногда имеют синий цвет, а порты со скоростью 10 Гбит/с — красный.
USB Type-B
USB-B в основном используется с самыми крупными периферийными устройствами, такими как принтеры. Его также можно встретить на USB-концентраторах или мониторах, в которые встроены USB-концентраторы, хотя порт B всегда является частью провода, соединяющего этот концентратор / монитор с вашим ПК.
Мини-USB
Мини-USB впервые появился на рубеже веков вместе со спецификацией USB 2.0 и сейчас в основном ушел в прошлое, будучи замененным на micro USB. Вы все еще можете встретить mini USB на некоторых старых игровых контроллерах или цифровых камерах. Технически существует как mini USB Type-A, так и mini USB Type-B, но по факту найти на рынке mini USB Type-B практически невозможно.
Micro USB
Несмотря на то, что USB-C — более новый и совершенный разъем примерно такого же размера — вы все равно встретите micro USB на множестве устройств, начиная от бюджетных планшетов Android и заканчивая Raspberry Pis, микроконтроллерами, цифровыми камерами, блоками питания и устройствами для «умного дома». Технически говоря, существует как micro USB Type-A, так и Type-B, но вы, скорее всего, найдете только Type-B.
USB Type-C
Большинство новых компьютеров, поставляемых сегодня, оснащены как минимум одним портом USB-C (а некоторые — и большим количеством). Штекеры этих кабелей имеют продолговатую форму, и, в отличие от любого другого разъема USB, не имеет значения, какой стороной вы их подключаете.
Кабели USB-C могут передавать данные, видео и обеспечивать мощность (до 240 Вт). Однако не все кабели поддерживают все эти функции, поэтому необходимо проверить технические характеристики. Многие новые клавиатуры, мыши и почти все новые смартфоны и планшеты оснащены разъемом USB-C.
Стандарты питания USB
За исключением iPhone от Apple, практически все мобильные устройства заряжаются через USB. Вы также можете запитать от USB-соединения любой из лучших ультрабуков или лучших портативных мониторов. Но не все USB-порты и кабели выдают одинаковое количество энергии.
Стандартный
Тип порта
Макс. Вт
Максимальная мощность
Вольт
USB 3.2 / 3.1 / 3.0
USB-A, USB-B
4,5 Вт
900 мА
5 В
USB Power Delivery (PD)
Только USB-C
240 Вт
5A
5 В, 9 В, 15 В, 20 В, 28 В, 36 В, 48 В
Зарядка аккумулятора через USB (BC)
USB-A, USB-C
7,5 Вт
1.5A
5 В
USB-C (не PD)
USB-C
15 Вт
3A
5 В
USB 2.0
USB-A, USB-B, micro USB
2,5 Вт
500 мА
5 В
Некоторые из новейших USB-устройств могут иметь на упаковке логотип, где указано, какую мощность они могут выдавать, но сейчас это не очень распространено. Большинство современных зарядных устройств для телефонов и все зарядные устройства для ноутбуков используют тот или иной тип USB PD, но не все устройства USB-PD имеют одинаковую максимальную мощность, поэтому обязательно проверяйте зарядные устройства и кабели. Для ноутбуков наиболее распространенный минимум — 60 Вт, а те, которые превышают 100 Вт, встречаются реже, поскольку это более новый стандарт.
