Замена главного цилиндра сцепления форд фокус 2: фото, видео

Полезные советы для долгой эксплуатации сцепления Ford Focus 2

Чтобы весь узел работал беспроблемно и долго, не следует долго держать сцепление зажатым. Начинающие автовладельцы часто грешат этим после обучения в автошколе. В данной ситуации имеется две опасности:

Ваша нога быстро устанет.
Педаль пребывает в выжатом положении, то есть, ведомый диск буксует и изнашивается. Хоть выжимной подшипник и предполагает длительный эксплуатационный срок, постоянное нажатие и удержание будет уменьшать ресурс детали.

Если вам пришлось стоять в пробке или на светофоре, лучше ставить машину на нейтралку, а сцепление использовать лишь в период продолжения езды. Когда сцепление буксует, это заметно по показаниям тахометра. Если резкое нажатие на педаль газа повышает обороты, но скоро они падают, и лишь затем автомобиль начинает разгон, пришла пора отрегулировать педаль сцепления. Возможно, узел придется полностью заменить.

4. Главный цилиндр сцепления / педаль сцепления

Снятие и установка

Внимание: — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза

После работы с тормозной жидкостью тщательно вымойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. В случае раздражения глаз или иных недомоганий обратитесь за медицинской помощью. — Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. При проглатывании, выпейте побольше воды. Немедленно обратитесь за медицинской помощью. — Используйте только свежую тормозную жидкость предписанной марки из герметичных емкостей. — При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок следует незамедлительно промыть холодной водой.

1. Слейте тормозную жидкость в подходящую емкость, чтобы уровень тормозной жидкости дошел до метки «MIN».

2. Снимите площадку аккумуляторной батареи.

3. Отсоедините трубки гидропривода сцепления, показанные на рисунке ниже.

Примечание: Закройте трубки подходящими пробками для предотвращения проникновения загрязнений.

4. Отсоедините уплотнитель проема передней левой двери в районе левой боковой накладки приборной панели. Преодолевая усилие четырех фиксаторов, отсоедините и окончательно снимите левую боковую накладку приборной панели.

5. Преодолевая усилие восьми фиксаторов, отсоедините блок переключателей слева на приборной панели. Отсоедините электрический разъем и окончательно снимите блок переключателей.

6. Отверните болт крепления промежуточного вала к рулевому механизму. Отсоедините промежуточный вал от рулевого механизма.

Примечание: — Для всех ремонтов, при которых НЕ производилась замена промежуточного вала, тщательно очистите верхнюю и нижнюю резьбу промежуточного вала с помощью выступа для формирования резьбы M10x1,5 перед установкой нового болта. — Убедитесь, что установлен новый болт. — Момент затяжки болта крепления вала при установке: 62,5 Н м.

5. Отсоедините трубки, отверните четыре гайки крепления и отсоедините педаль сцепления от кузова.

Примечание: Момент затяжки гаек крепления педали при установке: 23 Н м.

Какие бывают характерные неисправности ГЦС

Хоть ГЦС довольно простой узел, но все-таки он может послужить источником неприятностей автомобиля. Самыми распространенными неисправностями бывают:

недостаточный уровень рабочей жидкости,
попадание воздуха в систему гидропривода.

При первом дефекте, достаточно проверить уровень тормозной жидкости, если уровень низкий, необходимо долить ее до рабочего уровня. Что бы исключить такую ситуацию, периодически проверяйте уровень жидкости в бачке.

Причиной попадания воздуха в ГЦС, могут быть износ деталей, трещины в шлангах, либо поломка самого цилиндра. Попадание воздуха в систему, может привести к поломке сцепления, для того чтобы система работала нужно устранить источники попадания воздуха в систему и источники подтеканий, либо замена главного цилиндра.

Процесс замены ГЦС, достаточно трудоёмкий, однако его можно заменить самостоятельно в гараже, не забудьте позвать на помощь товарища, если у вас будет ассистент процесс замены станет значительно проще.

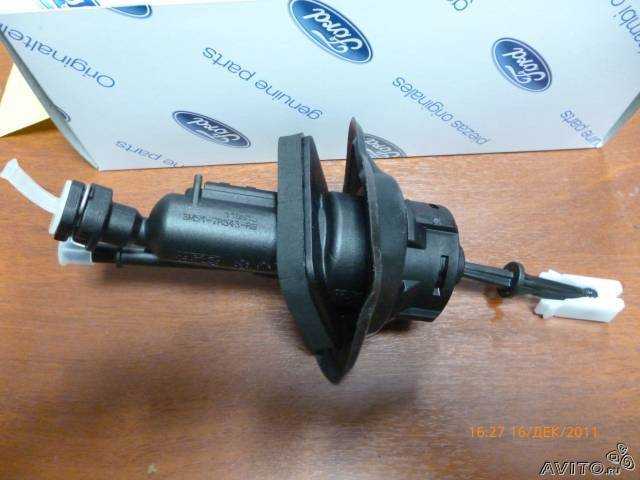

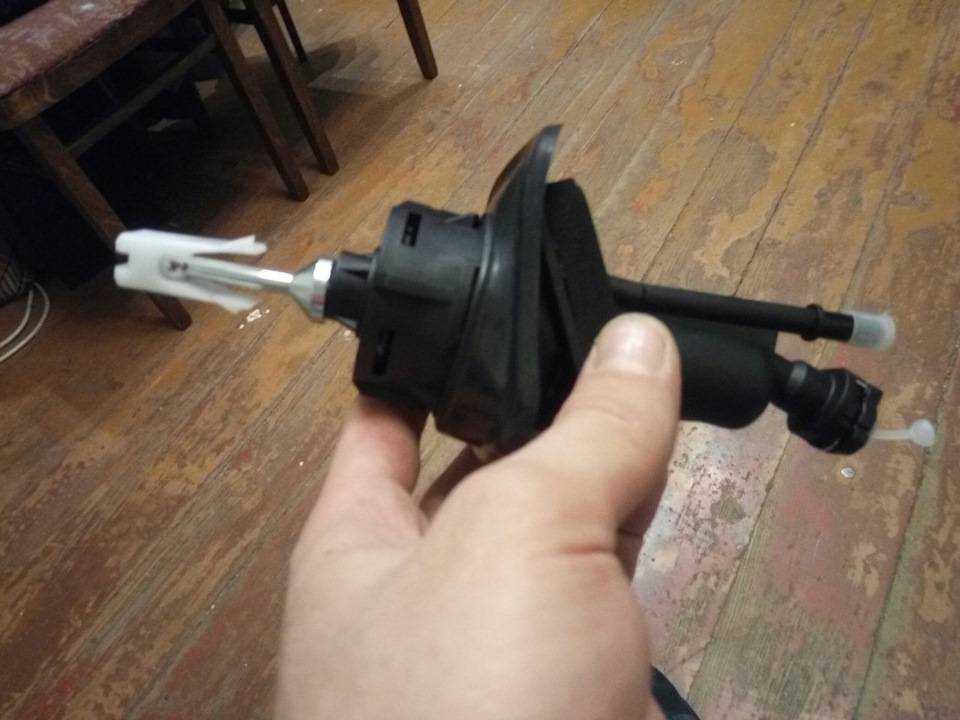

Замена главного цилиндра сцепления Ford Focus 2

В случае наличия некоторых признаков, может потребоваться замена главного цилиндра сцепления Ford Focus 2. С большой долей вероятности рассматриваемая процедура понадобится, если сцепление выключается не полностью или функционирует с перебоями. Проведения работ собственными силами желательно производить с помощником. Нужно запастись минимальным инструментарием, состоящим из: набора накидных головок, гаечных ключей, плоскогубцев, крестообразной и плоской отвертки.

Демонтаж

Замена главного цилиндра сцепления Ford Focus 2 и его прокачка доступна для проведения своими силами. Обладая элементарными знаниями об устройстве автомобиля, необходимый инструментарий и напарника, данная процедура не займет много времени и сил. Комплекс работ следует начинать с демонтажа определенных узлов и деталей в такой последовательности:

Откручивается и снимается пробка резервуара главного тормозного цилиндра (ГТЦ). Емкость состоит из трех отделений, два из которых
предназначены для гидропривода системы тормозов, а третье взаимодействует с деактивацией сцепления;
При помощи спринцовки или 20-кубового шприца отбирается часть жидкости из бачка гидравлического привода;
Демонтируется полочка для крепления аккумуляторной батареи;
Шланги, подходящие к элементам ГТЦ, сжимаются в пучок;
Наконечник, размещенный на фитинге бака цилиндра, следует снять;
С использованием отвертки, отводится фиксатор концевика трубопровода гидропривода, который демонтируется;
С аккумулятора снимается минусовая клемма;
От кронштейновой части педали отсоединяется привод опции «круиз-контроль»;
Пучок держателя проводов снимается и отводится в сторону;
Используя отвертку необходимо утопить пару фиксаторов вилки толкателя в соответствующие пазы.

Основная часть

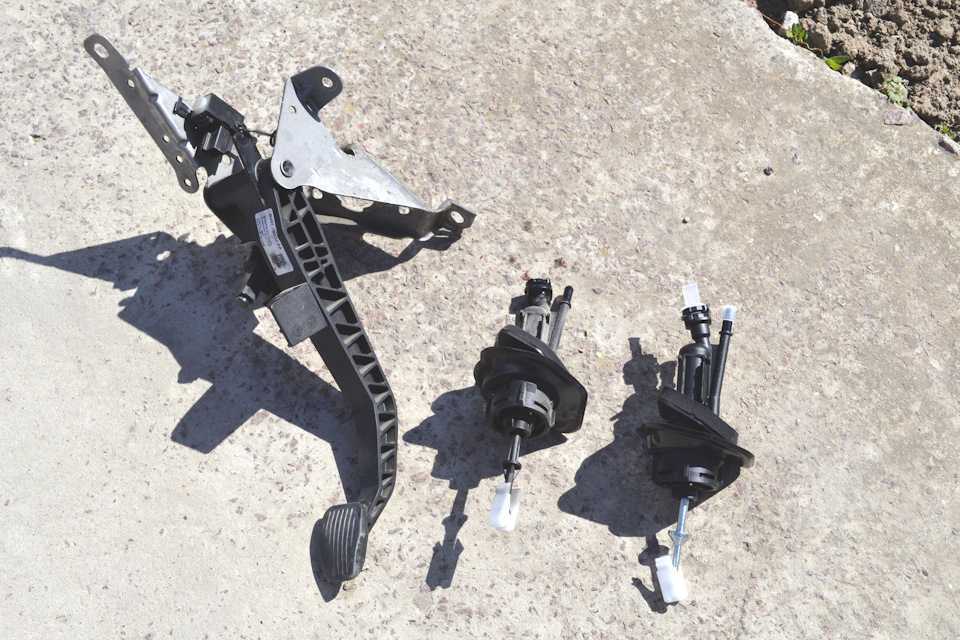

Дальнейшие манипуляции связаны с демонтажем педали сцепления и непосредственно заменой основного цилиндра:

Удерживая фланец рассматриваемого узла пассатижами, следует провернуть деталь в левую сторону до момента совпадения выступов с пазами, находящимися в отверстии кронштейна;
Отвинчиваются и убираются фиксирующие гайки в количестве 4-х штук;
Снимается педаль сцепления;
Посредством ниши в щитке, главный цилиндр гидропривода выводится в салон;
При необходимости производится замена деформированных и изношенных элементов предохранительного кожуха и уплотнения;
Наконечник шланга смещается в сторону с последующим снятием;

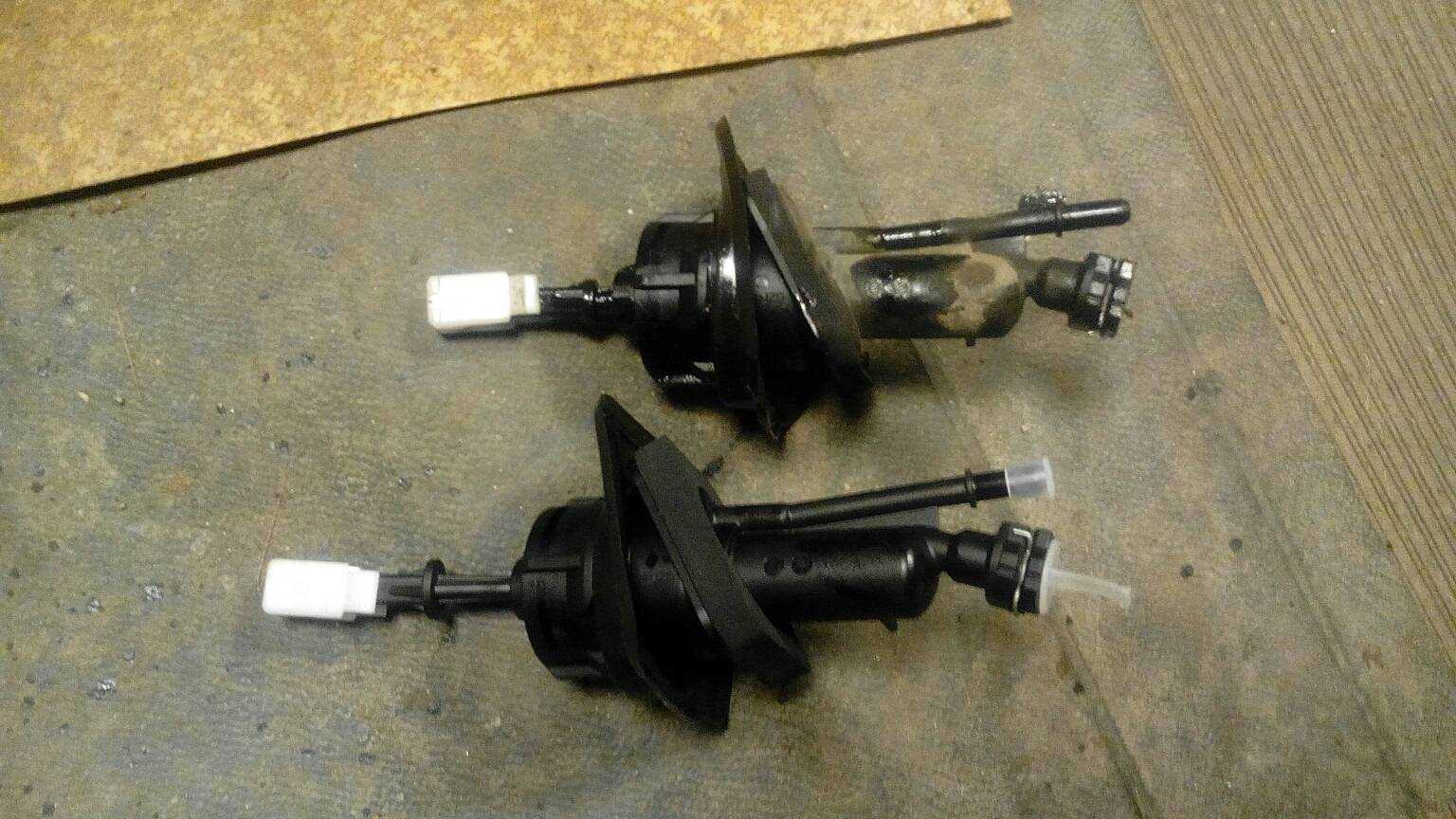

Выполняется монтаж нового основного цилиндра блока сцепления с установкой всех элементов в порядке, обратном демонтажу. Также нужно ликвидировать воздух из системы гидропривода.

Прокачка сцепления

Извлечь воздух из цилиндров поможет прокачка. Эта операция будет иметь нужный эффект при правильной регулировке сцепления. Для проведения рассматриваемой процедуры в Ford Focus 2, потребуется выполнить следующие манипуляции:

Снимается колпак клапана;
Первый край трубки одевается на клапан, второй опускается в тормозную жидкость (ТЖ);
Педаль сцепления несколько раз выжимается, фиксируется на 3-5 секунд и оставляется в нижнем положении;
Клапан откручивается на 5-6 оборотов с удержанием штуцера переходников при помощи ключа;
В резервуар должна начать выливаться старая ТЖ;
Затем штуцер прокачки откручивается еще на полвитка с одновременным завинчиванием клапана и отпусканием педали сцепления, пока не выйдут все пузырьки воздуха;
Клапан закручивается, монтируется колпачок и пополняется уровень тормозной жидкости.

Проведение данной операции требует стабильного контроля уровня ТЖ, без допущения падения его ниже минимальной отметки. Кроме того, необходимо своевременно залить новую смесь, иначе прокачка пройдет впустую, поскольку система наполниться воздухом снова. На завершающем этапе требуется проверить работу всего узла. Для этого следует выжать педаль сцепления и провести наблюдение за поршневым толкателем. Величина его хода должна быть ограничена показателем в 28 мм. При значительных отклонениях (более 1 мм), необходимо произвести регулировку сцепления. Тип заливаемой жидкости должен соответствовать рекомендациям производителя. В противном случае возможно повреждение резиновых элементов узла, что чревато выходом сцепления из строя.

Рассматриваемая система имеет относительно простую, но надежную и проверенную конструкцию. Следовательно, с минимальными навыками и опытом, замена главного цилиндра сцепления Ford Focus 2, вполне доступна в домашних условиях. Если имеются сомнения или неуверенность в правильном проведении рабочего процесса, резонно прибегнуть к услугам ремонтников на станции технического обслуживания.

голоса

Рейтинг статьи

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность. Происходит она при повреждении привода сцепления

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Заключение.

Выше мы рассмотрели все признаки неисправности сцепления и причины, которые их вызывают.

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

На этом у меня сегодня все.

Замена главного цилиндра сцепления на Форд Фокус 2

Работа по замене ГЦС осложняется тем, что он расположен высоко под щитком моторного отсека. Если бы он находился в легкодоступном месте, его замена заняла бы не более 15 минут, однако в нашем случае это займет гораздо больше времени.

Порядок выполнения работ:

Чтобы добраться до цилиндра, нужно снять АКБ и его полку, которая крепится на 3-х болтах (их станет видно сразу после демонтажа аккумулятора).
Снять корпус воздушного фильтра (для удобства работы).
Откачать шприцем из бачка жидкости столько, пока ее уровень не станет ниже уровня трубки подачи.
Аккуратно отсоединить штуцер заливной трубки. Снять его легко. Для его отключения достаточно поддеть плоской отверткой пружинистый фиксатор.
Отсоединить фиксирующую скобу и все трубки от цилиндра сцепления.
Демонтировать шланг.
Найти муфту, соединяющую ГЦС с рабочим цилиндром. Она зафиксирована под усилителем тормозной системы (не кронштейне). Сбросить отверткой стопорное кольцо, поднять и извлечь штуцер из муфты.
Отодвинуть до упора водительское сиденье.
Найти возле педали сцепления датчик, снять его или отвести в сторону, не отключая проводку.
Достать из кронштейна фишки (чтобы зафиксировать проводку).
Открутить нижний болт крепления педали (головкой на «10») и три верхних гайки. Если в арсенале имеется карданный переходник на вороток, то будет проще открутить верхние гайки.
Снять педаль сцепления с кронштейном со шпилек.
Пропустить отключенные трубки через небольшое отверстие в моторном щитке, подать педаль в салон.
Дальнейшие действия можно выполнять на столе. Требуется отключить трубки от цилиндра. Это делается нажатием на пластмассовый фиксатор.
После чего снять шланг со штуцера, расположенного на корпусе цилиндра.
Педаль сцепления отсоединить от штока (поддеть с обеих сторон отвертками).
Отделить корпус цилиндра от кронштейна. Чтобы это сделать, нужно провернуть корпус относительно кронштейна примерно на 55-65° по часовой стрелке, после чего совместить вырезы в кронштейне с выступами на корпусе.
Извлечь ГЦС из кронштейна.
Сборка и монтаж новой детали осуществляется в обратном порядке.

Когда собран узел и установлены на место шланги, нужно обязательно проверить уровень тормозной жидкости. Если ее недостаточно, долить до максимального уровня и прокачать систему, удаляя остатки воздуха.

Исходя из этой статьи, следует сделать вывод, что потратив не больше часа, можно значительно сэкономить, заменив ГЦС своими руками. Но самое главное, можно быть уверенным в своем Форд Фокус 2.

Признаки неисправности сцепления и причины поломок

Один из главных симптомов неисправной муфты на этом автомобиле — когда при нажатии педали крутящий момент на привод передаётся в самом конце или при почти отпущенной муфте. Если прислушаться, можно распознать шум выжимного подшипника — скрежет. Известны случаи вытекания тормозной жидкости. Ещё мотор начинает глохнуть при торможениях, попытках резко ускориться. Классический признак — рывки при нажатии педали.

Поломки сцепления связаны с устареванием деталей, подверженных высокой нагрузке. Свою лепту вносят несвоевременное обслуживание, использование поддельных расходников, неграмотное вождение.

Вот что конкретно происходит на автомобиле Ford Focus 2 уже через 14 месяцев езды:

трескается ведомый диск, так как ослабевают заклёпки прикреплённых к нему накладок;
появляются задиры на фрикционной поверхности;
повреждаются сальники и прокладки коробки передач.

Всё это отрицательно сказывается на работе узла. Например, вытекшее из КПП масло попадает на корзину. Это приводит к пробуксовке сцепления даже при незначительных нагрузках.

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью. После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха. После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Процедура замены сцепления

Как всегда, любая неисправность может быть устранена в автосервисе или на станции техобслуживания. Этот способ, конечно, прост, но и довольно дорог. Многие отечественные автолюбители привыкли делать все своими руками. Самостоятельный ремонт муфты на Форд Фокус 2 тоже возможен, просто, стоит следовать инструкциям и учитывать рекомендации опытных мастеров и автовладельцев.

Для начала необходимо обеспечить свободный доступ к узлу, подлежащему замене. Для этого нужно демонтировать воздушный фильтр и аккумуляторную батарею с вашего Ford Focus 2. Дальше процедура осуществляется по следующему сценарию:

Открутить крепления полки аккумуляторной батареи (4 гайки) и снять ее.
Выкрутить болт крепления электропроводки к коробке переключения передач.
Снять крепление коробки передач к двигателю (3 болта).
Вынуть трубку гидропривода сцепления.
Поднять автомобиль на домкрате и вывесить его.
Снять тросы и слить масло из коробки переключения передач.
Демонтировать нижнюю опору двигателя.
Открутить гайки шаровых опор.
Достать приводы колес.
Вывесить двигатель и коробку передач.
Снять крепления коробки передач к двигателю.
Снять коробку переключения передач.
Открутить корзину (6 болтов).
Снять корзину и ведомый диск, придерживая отверткой маховик, чтоб не прокручивался.
Заменить изношенные или все детали сцепления.
Установить корзину на место, центруя по штифтам маховика.
Провести сборку в обратном порядке.

При установке сцепления, обратите внимание, что ведомый диск должен ставиться таким образом, чтобы надпись «Gearbox-side» на нем была в сторону коробки переключения передач. Вот так, при наличии вполне стандартного инструмента и оборудования, можно самостоятельно произвести замену вышедшего из строя сцепления на Форд Фокус 2

Безусловно, процедура потребует сноровки, умения, времени и сил, однако будет с лихвой компенсирована сэкономленной суммой

Вот так, при наличии вполне стандартного инструмента и оборудования, можно самостоятельно произвести замену вышедшего из строя сцепления на Форд Фокус 2. Безусловно, процедура потребует сноровки, умения, времени и сил, однако будет с лихвой компенсирована сэкономленной суммой.

Замена сцепления на Форд Фокус 2 Замена сцепления на Форд Фокус 1 и 2 Всеволожской сборки Замена сцепления Форд Фокус 1 и 2 видео Замена тормозухи и прокачка сцепления на Ford Focus 2 Как поменять главный цилиндр сцепления
