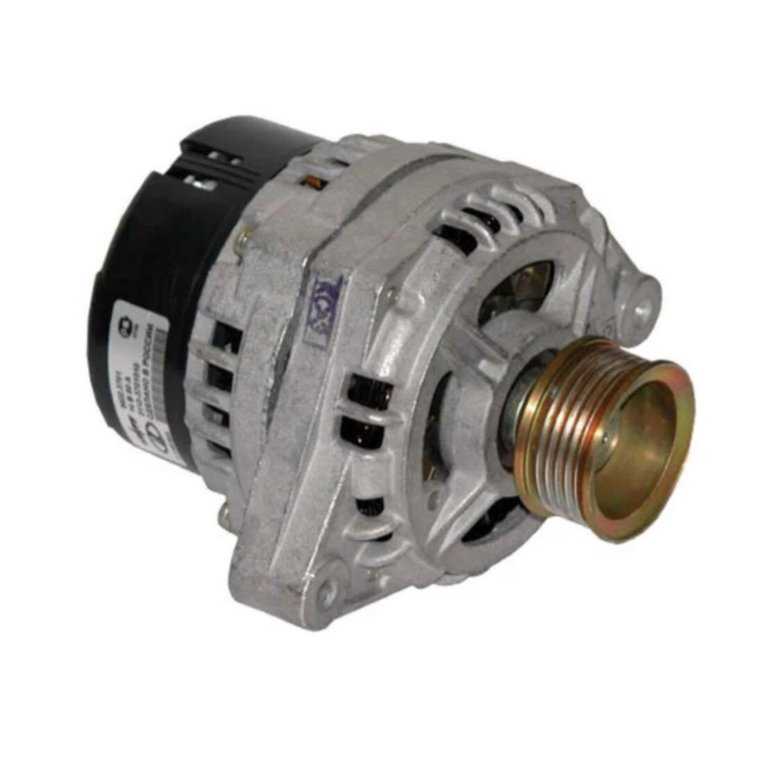

Все о генераторе ваз 2110

Замена ремня генератора на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Ремень генератора – благодаря нему генератор начинает свою работу когда двигатель у автомобиля заводиться, а генератор это очень важная деталь в которой образуется электрический ток когда двигатель работает и этот ток который в нём образуется, посылается на всю бортовую сеть в том числе и на аккумулятор (Поэтому особо аккумулятор и не разряжается когда двигатель заведён, а даже наоборот, подзаряжается от генератора), тем самым все приборы горят стабильно (Это если генератор исправен) и не наблюдаются в них скачки напряжения (К примеру приборная панель светит то ярче, то слабее, возможно вы это даже в некоторых автомобилях встречали и это говорит о том, что регулятор напряжения генератора неисправен), но если ремень убрать, то сразу вся нагрузка будет прилагаться на аккумулятор (Автомобиль заведётся без ремня генератора, но вот только проедет он немножко и как только аккумулятор полностью разрядиться, то все приборы первым делом выключаться в автомобиле и уже его с ключа вы не заведёте) и поэтому за данным ремнём нужно обязательно следить и по необходимости менять его на новый, когда это будет нужно.

Примечание! Для того чтобы произвести замену ремня генератора в автомобиле, из инструментов вам пригодятся: Гаечные ключи и всё на этом, но это если вы с верхней части автомобиля собираетесь менять ремень, просто некоторые люди с низу его меняют (С низу легче, но дольше) и в таком случае вам понадобится баллонный ключ взять чтобы болты крепления колеса открутить, домкрат с помощью которого вы автомобиль поднимите, ну и тот же самый набор гаечных ключей, воротком с накидными головками ещё можно воспользоваться и другими ключами которые у вас есть в ящичке для инструментов!

Где находится ремень генератора? На большинстве автомобилях которые выпускаются или выпускались на ВАЗе, генератор установлен в одном и том же месте (Это только переднего привода касается), а именно в правой части автомобиля (Если смотреть по ходу движения авто) глубоко в подкапотном пространстве вы генератор найдёте и как только он будет найден (Указан синей стрелкой), найдите рядом с ним ролик (От генератора ролик круглый идёт, на котором и сидит ремень но за ремнём этот ролик вы не увидите, ну только если часть его немножко выпирающую) на котором и крепиться ремень генератора (Для наглядности ремень и небольшая часть ролика, на фото ниже указаны красной и жёлтой стрелкой).

Когда нужно менять ремень генератора? Как таковой правило периодичности в его замене нет, то есть точных цифр к примеру через 30.000 тыс. км., его сменить нужно будет, вам никто не даст, так как всё на вид определяется и если ремень изношен, то есть на нём имеются трещины, он свистит (Кстати этот свист вы 100% слышали много раз за всю свою жизнь, потому что он на многих автомобилях случается), на нём видны капли различного рода жидкостей (Это может быть из-за порванных патрубков системы охлаждения или из-за дырявого радиатора этой же системы), то такой ремень нуждается в срочной замене (Хотя жидкость с него можно и стереть и поэтому в этом случае ремень можно и не заменять вовсе, но только перед тем как жидкость стирать при помощи тряпки, устраните причину из-за которой на него вода или другая какая то жидкость попадает, а то толка никакого не будет от такого вытирания тряпкой), но кстати свист ещё может быть если ремень плохо натянут, в этой статье мы указали как его правильно нужно натянуть поэтому если что воспользуйтесь ею для того чтобы подтянуть ремень генератора на автомобиле.

Примечание! На самом деле этот свист может по разным причинам появляться, вот например если вы купите дубовый ремень (Из плохой резины) то он будет свистеть, если на него вода попадёт или другая жидкость, то он тоже будет свистеть, даже в холодную погоду этот свист вы услышите (Это потому что резина затвердевает и ремень становиться дубовым, со временем машина прогреется и свист этот пройдёт), ах Да, забыли совсем сообщить вам одну важную новость, не всегда ремень генератора бывает лежит в багажнике автомобиля (Хотя такие вещи как ремень генератора, ремень ГРМ, обязательно должны лежать в нём, потому что при выходе одного из этих ремней, автомобиль либо полностью обездвижется, или же либо он будет ехать, но из электрической части, свет например, ничего работать уже не будет) и поэтому на будущее вам дадим совет, вместо него можно на короткое время воспользоваться галстуком (Связать только его крепко придётся) или же мужским ремнём, более подробную информацию смотрите в видео-ролике который мы разместили чуть ниже:

Схема подключения генератора ВАЗ 2110, 2111, 2112

Напряжение для возбуждения генератора при подключении зажигания подается к контакту «D+» регулятора (клемма «D» генератора) че-
рез сигнальную лампочку, размещенную в комбинации приборов.

«Минус» аккумулятора всегда соединятся с массой, а «+» — подсоединяется к контакту «В+» генератора. Неравильное обратное подключение аккумулятора немедленно вызовет увеличенный ток через вентили генератора и они сломаются.

Клемма «W» генератора на авто ВАЗ 2110, 2111, 2112 не используется.

Перечень устройств на схеме: 1 — аккумулятор; 2 — генератор ВАЗ 2110, 2111, 2112; 3 — монтажный блок; 4 — подключатель зажжения; 5 — панель приборов; 6 — сигнальная лампочка разряди аккумулятора (монтируется с 1997 г., до 1997 года ставился электронный вольтметр со светодиодом).

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110 Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

ВАЗ 2114

Электрооборудование

Двигатель Тормозная система Прочее Рулевое управление Трансмиссия Подвеска Тюнинг Лада Приора

Рулевое управление

Двигатель Подвеска Электрооборудование Тюнинг Тормозная система Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Что такое натяжитель приводного ремня?

Натяжитель приводного ремня (натяжной ролик или натяжное устройство приводного ремня) — узел системы привода навесных агрегатов двигателя внутреннего сгорания; ролик с пружинным или иным механизмом, обеспечивающий необходимую степень натяжения приводного ремня.

От качества привода навесных агрегатов — генератора, водяной помпы, насоса ГУР (при его наличии), компрессора кондиционера — во многом зависит работа силового агрегата и возможность эксплуатации всего транспортного средства. Необходимым условием нормальной работы привода навесных агрегатов является правильное натяжение используемого в приводе ремня — при слабом натяжении ремень будет проскальзывать по шкивам, что станет причиной повышенного износа деталей и снижения эффективности работы агрегатов; при чрезмерном натяжении также повышается интенсивность износа деталей привода и возникают недопустимые нагрузки. В современных моторах необходимая степень натяжения приводного ремня обеспечивается вспомогательным узлом — натяжным роликом или просто натяжителем.

Натяжитель приводного ремня критически важен для нормального функционирования силового агрегата, поэтому данная деталь при любой неисправности должна меняться. Но прежде, чем покупать новый ролик, необходимо разобраться в его существующих типах, конструкции и принципе работы.

Для двигателя 1,6 л

Гайка крепления генератора и натяжителя В данной операции, помимо ключей, нам понадобится небольшой ломик.

• Так же расслабляем оба крепления генератора (см. на рисунок).
• Далее берём ломик и отодвигаем генератор от двигателя (натягиваем ремень), уперев лом об блок цилиндров (см. на рисунок). Если натяг ремня нужно расслабить, то генератор двигаем к двигателю.
• Закручиваем крепления генератора и проверяем натяг ремня.

None

None Сильно натягивать ремень генератора тоже не стоит. При сильно натянутом ремне резко уменьшается ресурс подшипников генератора (Как заменить подшипник генератора?).

Почему возникает свист

Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.

1. Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
2. Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
3. Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.
4. Клинит непосредственно сам генератор.

Замена

Замену ремня не является сложным процессом, поэтому с выполнением данной работы справится человек, не имеющий высоких знаний в автомеханике.

Для начала необходимо подготовить нужный инструмент и приобрести ремень.

Инструмент:

Ключ на «17мм», «13мм», «10мм»;

Пошаговая инструкция

Ключом на «13» ослабляем крепление генератора

Ослабляем винт натяжения ремня ключом на «10» и сдвигаем генератор к стороне двигателя

Демонтируем старый ремень

Устанавливаем новый ремень и производим натяжку винтом.

Натяжение ремня должно быть таким, чтобы руками он мог повернуться на 90 градусов, либо при давлении 10 кг/см на ремень он должен прогибаться не более 15 мм.

Недостаточное натяжение ремня может привести к нехватке заряда аккумулятора и свисту ремня при нагрузке, а чрезмерное натяжение может вывести из строя подшипники генератора или сам ремень.

Совет автомобилистов

Как показывает практика, многие опытные водители ВАЗ 2110, которые находятся за рулем именно этой модели уже далеко не первый год, возят с собой в багажнике дополнительный ремень генератора.

Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.

В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!

 Загрузка …

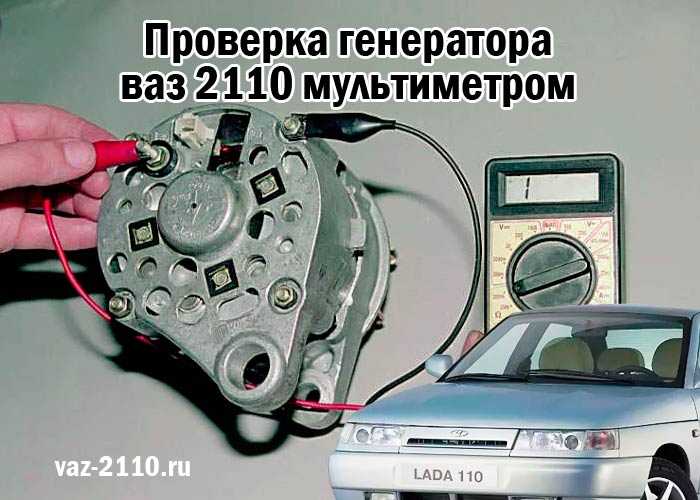

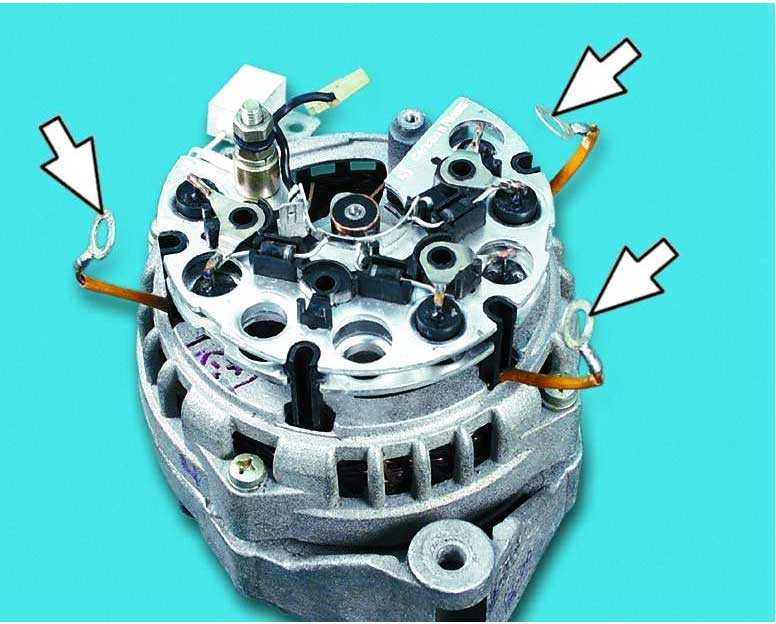

Ремонт генератора Ваз 2110 своими руками

И так давайте рассмотрим распространенные неисправности генератора Ваз 2110 и способы их ремонта:

Как проверить конденсатор генератора Ваз 2110

Конденсатор генератора ваз 2110 является одним из элементов электрической цепи автомобиля и представляет собой емкость, состоящую из пары электродов изолированных между собой диэлектриком.

Так как главной задачей конденсатора является накопление электрической энергии, то его емкость можно считать главным показателем (чем больше емкость, тем больше накопленный заряд). Итак, в корпусе конденсатора на одной из пластин накапливается положительный заряд, на другой же (соединенной с массой) накапливается равный по величине отрицательный

Замена в генераторе ваз 2110 конденсатора начинается с его диагностики. Основным параметром, по которому можно судить о его повреждении, являются увеличившиеся помехи радиоприемника во время работы двигателя.

Проверка подшипников генератора Ваз 2110

Довольно часто выходит из строя подшипник генератора, и владелец авто будет слышать навязчивый гул при передвижении. Но необязательно сразу ехать в автосервис, для начала можно самостоятельно определить в подшипнике ли дело.

Как понять неисправность подшипника?

1. Визуальный осмотр. Если позволяет конструкция автомобиля, можно произвести внешний осмотр детали на наличие трещин в области обойм, повреждений металла, износа посадочных мест.
2. Если при движении стоит гул генератора, попробуйте подтянуть гайку крепления, которая фиксирует шкив вентилятора. Прекращение постороннего шума после таких манипуляций означает, что замена подшипника генератора не требуется.
3. Иногда гул прекращается после разбора генератора и проверки стартера с выпрямительным блоком. Это так же подтверждает, что подшипник генератора тут не при чем, а неисправны совсем другие детали.
4. В случае, когда гул остается, следует почистить контактные кольца с щетками. Лучше всего это делать с помощью обычной тряпки, смоченной в бензине. Если и после этого шум остается, тогда замена подшипников неизбежна.
5. Что касается заднего подшипника генератора, его неисправность установить гораздо проще. Для этого покачайте наружное кольцо детали и повращайте его. Если кольцо беспрепятственно вращается, и не наблюдается люфта, шума, значит все в порядке. В противном случае запчасть подлежит замене.
6. Передний подшипник генератора проверяется аналогично предыдущему. Нужно покачивать и вращать переднюю крышку, при этом поддерживая шкив. Заедание, люфт, шум – все это указывает на износ подшипника.

Признаки непригодного к использованию подшипника генератора:

• Шум, гул, свистящие звуки при вращении ротора;
• Быстрый и чрезмерный нагрев;
• Проворачивание шкива;
• Нестабильная зарядка.

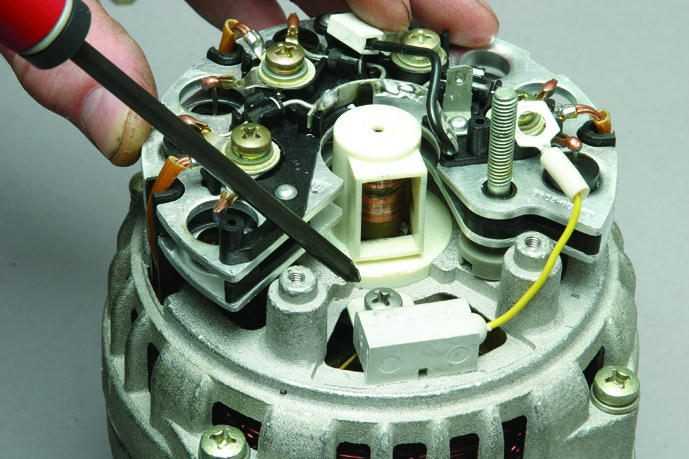

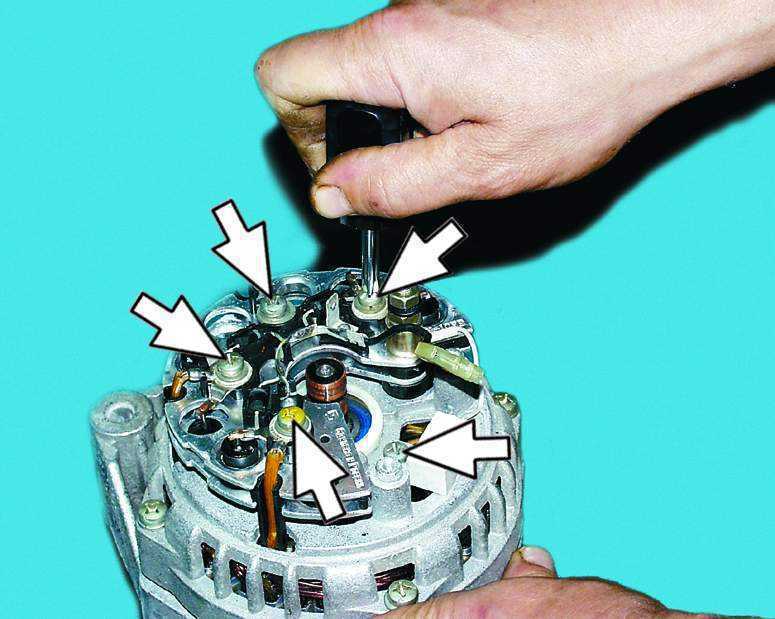

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, то не всегда требуется замена детали полностью. Иногда хватает только замены щёток, что обойдётся в 10 — 15 раз дешевле нового устройства. Проще всего щётки менять при неснятом генераторе. Для этого необходимо отсоединить клемму и отсоединить идущие к генератору провода. Щёткодержатель извлекается, а крепящие его болты предварительно вывинчиваются. Старые детали удаляются, посадочное место чистится и в него устанавливаются новые щётки. В среднем щётки меняются раз в 50 тысяч км, но в случае уменьшения выступающей части деталей менее 5 мм необходимо в срочном порядке произвести замену элементов.

Размеры

Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора. Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

• При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
• Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
• Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

Как сделать замену ремня ГРМ на ВАЗ-2114 8 клапанов

Для чего необходим ремень ГРМ

Во всех автомобилях присутствует ремень ГРМ, и ВАЗ-2114 не исключение. Но для чего он нужен вообще?

1. Во-первых, в его задачу входит связывание между собой коленвала с распредвалом и синхронизация их работы между собой.
2. Во-вторых, под его воздействием происходит вращение кулачкового вала ремня ГРМ, и таким образом обеспечивается выполнение надлежащих функций.
3. В-третьих – именно эта ременная передача приводит в действие все узлы в двигателе.

Как поменять ремень ГРМ самостоятельно

Заменить его в машине ВАЗ-2114 (8 клапанов) самостоятельно можно, если ознакомиться с инструктажем по эксплуатации, в котором все четко расписано. Элемент этот рекомендуется менять не менее чем через 35-45 тыс. км, но лучше ориентироваться по ситуации. Ведь замена способна понадобиться ранее, и если ждать «пробег рекомендуемых километров», дождаться можно только того, что ремень сползет с шестерен, протрется, лопнет или же разорвется вовсе. В машине ВАЗ-2114 можно установить специальный инжектор, который будет оповещать, когда ремень ГРМ слезет или порвется. Прежде чем решать, нуждается ли он в смене, необходимо его осмотреть, и если он в плохом состоянии, то с заменой тянуть не рекомендуется. Информацию о том, какой ремень лучше выбрать, можно найти в инструктаже к ВАЗ-2114.

Для смены ремня самостоятельно необходимо иметь в наличии:

• новый ремень;
• набор ключей;
• новый натяжной ролик.

1. Машина ставится на ручной тормоз на четвертую либо пятую передачу.
2. Далее откручивается и снимается крышка, защищающая привод распределительного вала.
3. Следующим этапом ослабляется ремень привода генератора, и затем он снимается с коленвала заодно со шкивом. Удерживающий его болт необходимо оставить на месте.
4. После авто можно поставить на нейтральную передачу.
5. Теперь нужно заняться метками. Коленчатый вал прокручивается по часовой стрелке, при этом вам необходимо наблюдать за метками и маховиком. Вал следует прокручивать, пока метка не остановится параллельно среднему делению на шкале.
6. Когда метка на шкиве окажется точно напротив метки на защищенной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. Если в том возникнет необходимость, ролик необходимо сменить.
7. Далее, используя ролик, нужно ослабить ремень, что даст возможность его снять.
8. После на шкив коленвала следует установить новую деталь, затем натянуть ведущую ветвь изделия на шкив распредвала во избежание провисания.
9. Затем коленвал проворачивается на полтора-два оборота, и выставляются метки. Если они не совпадают, ремень опять снимается и устанавливается заново.
10. После того как метки выставлены, откручивается болт на коленвале, и шкив генератора возвращается на место, закрепляясь болтом.
11. Для того чтобы отрегулировать ремень ГРМ и надеть ремень генератора, необходимо провернуть натяжной ролик против часовой стрелки.
12. По завершении замены предстоит включить двигатель и, ориентируясь на звук, определить, нужно ли регулировать натяжение ремня газораспределительного механизма. Также, если все ремонтные работы произведены правильно, не должно быть никаких шумов. Если же он натянут слишком сильно, будет слышен гул от ролика. Необходимо его ослабить и повернуть примерно на 15 градусов влево, после чего снова закрепить.

Чем грозит разрыв ремня ГРМ на ВАЗ-2114

Если говорить об авто с 1,5- или 1,6-литровыми двигателями с 8 клапанами, то беспокоиться особо не из-за чего, ведь обрыв или повреждение ремня газораспределительного механизма к катастрофе не приведет. Другое дело машины с 1,3-литровым двигателем. Разрыв, скорее всего, повредит клапан/клапаны, что в результате поломает движок полностью. Исходя из практики, ремень ГРМ – деталь достаточно «капризная», и за ней необходимо постоянно присматривать. Замену ее производить рекомендуется до того, как она отслужит свой срок эксплуатации, а не ждать до последнего.

В заключение еще раз необходимо сказать, что когда возникает необходимость в замене ремня газораспределительного механизма, не нужно сразу же обращаться в автомастерскую, поскольку при наличии знаний и необходимых инструментов, данная работа хоть и занимает некоторое время, но ее, тем не менее, можно выполнить самостоятельно.
