Замена фильтров на гранте

Принцип действия и конкретное назначение фильтра

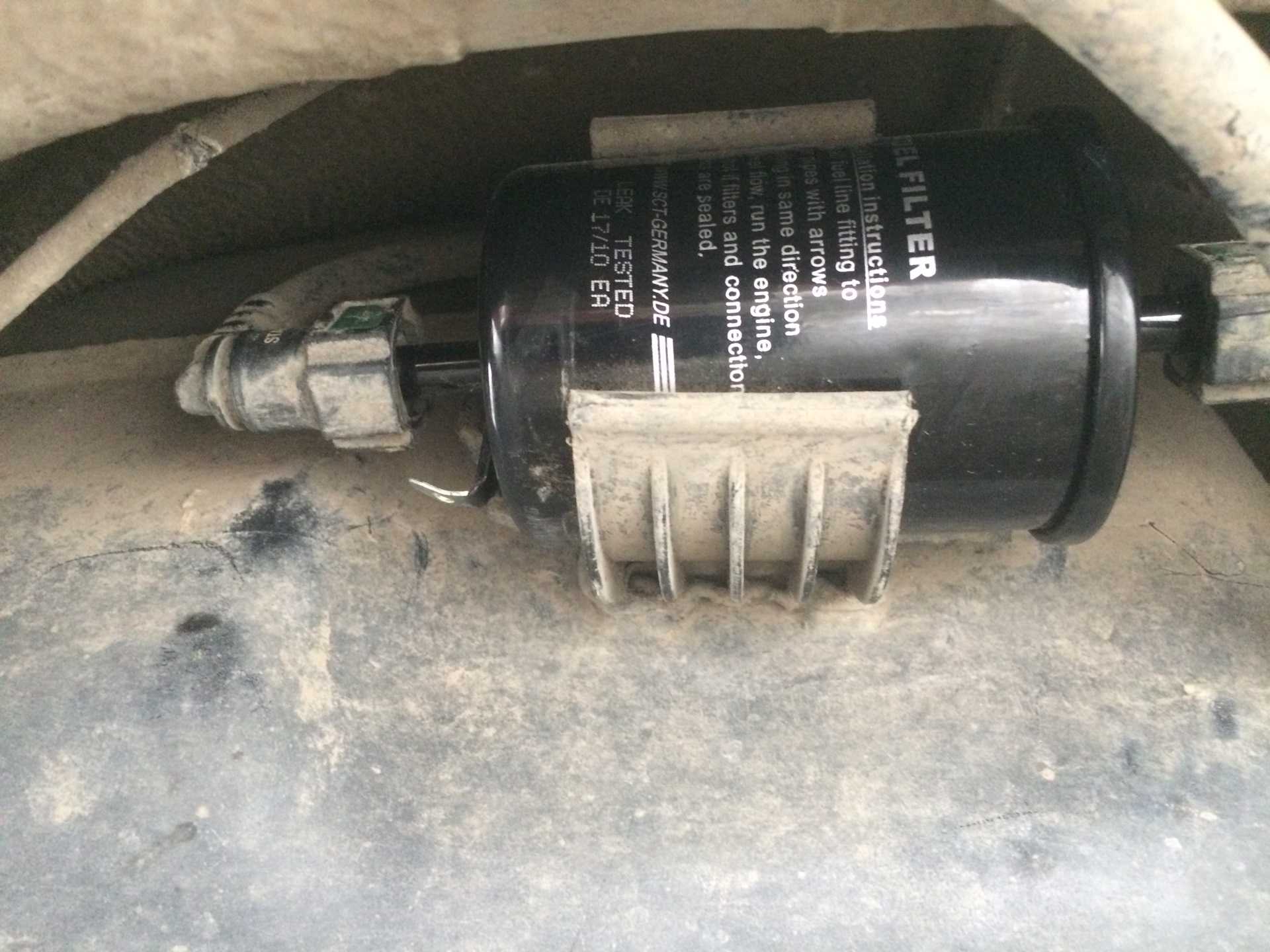

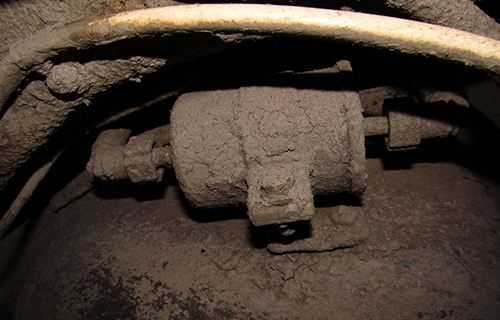

В любом автомобиле, независимо от его конструкции, присутствует топливный фильтр. (на фото топливный фильтр на ВАЗ-2115)

Естественно, что он отличается по параметру типа топлива и его подачи в автомобиль. Но, всё же, фильтр есть. В случае с авто Лада Гранта, это традиционный фильтрующий элемент, используемый повсеместно в машинах инжекторного типа.

Главной задачей такого фильтра является отлов и отсеивание частиц пыли, ржавчины и прочих вкраплений, чтобы они не проникли в топливную магистраль. Если бы такого фильтра не существовало, то мотор бы очень быстро вышел из строя, так как в него бы попадало множество твердых частиц, способных повредить стенки цилиндра.

Система фильтрации имеет устоявшийся принцип действия, что предполагает две степени очистки. На первой степени предполагается отлов самых крупных загрязнений, после чего следует вторая степень тонкой очистки, которую и принято называть топливным фильтром в традиционном смысле этого слова.

Топливный фильтр в разрезе

Топливный фильтр с Гранты в разрезе (снятый с авто, не новый)

Но он, в обязательном порядке, должен находиться перед мотором и после топливного бака.

Учитывая повышенное давление в топливной магистрали, фильтр должен быть изготовлен из металла или же пластмассы повышенной прочности.

Какой топливный фильтр выбрать?

Как известно, все вариации Лада Гранта оснащаются мотором с одинаковым объёмом в 1,6 литра. Различия состоят лишь в мощности, которую данный силовой агрегат может продуцировать.

Данный инжекторный мотор, в отличие от «карбюраторных собратьев», требует намного большей степени очистки. Так что, многие специалисты рекомендуют не останавливаться на базовых рекомендациях по степени очистки в 10 мкм, а обратиться к более существенному уровню фильтрования, который бы гарантировал задержку твердых частиц с размером в 5 мкм. Рабочее давление, в случае с Лада Гранта, будет варьироваться между отметками в 3 и 5 бар.

Когда менять топливный фильтр?

И, конечно же, нужно сказать несколько слов о том, когда же именно уместно проводить замену топливного фильтра.

В среднем, топливный фильтр теряет свои характеристики ближе к отметке в 25 тысяч километров. Но это касается оптимальных условий, когда бензин используется самый качественный. В реальности же, потребность в замене может произойти и раньше.

Признаки загрязнения топливного фильтра

Чтобы точно узнать, когда нужно заменить топливный фильтр на Лада Гранта, нужно следить за основными признаками его загрязнения.

1. Обычно это касается пуска двигателя, который будет неровным и с задержкой.
2. Далее следует недостаточная тяга.
3. А, при резком ускорении, силовой агрегат способен даже заглохнуть.
4. Что же касается работы на холостых оборотах, то при загрязненном фильтре она будет неравномерной.

Конечно же, некоторые из этих «симптомов» характеры и для проблем с воздушным фильтром или форсунками. Но, в любом случае, это уже признак того, что необходимо начинать тщательную проверку топливного фильтра, а, если нужно, заменить его новым.

чистка форсунок самостоятельно !

Сегодня помыл свои форсунки , Существует несколько способов мойки форсунок : 1.без снятия , винсом или лавром на СТО ( эффективно , дорого , после надо менять масло и свечи ) 2. со снятием , в ванне , ультразвуком на СТО ( очень эффективно , но укорачивает срок службы форсунки , иногда убивает её сразу , тоже дороговато ) 3. без снятия , залить «чудо» присадку в бак ( недорого , но и не эффективно , часто грязь из бака «добивает» систему питания ) 4.со снятием , с помощью очистителя карбюратора (недорого , не наносит вреда системе питания , относительно просто , можно делать самостоятельно ! )

Итак , моем форсунки самостоятельно , по 4 способу ! ( мой вариант , на правильность и «какположенность» не претендую )

Нам потребуется : Эл. Провод ( сечения 0.75 ) – 3 метра. Разъём на форсунку – 1 шт. Кнопка , двухконтактная , без фиксации – 1 шт. Лампочка 12в с патроном -1 шт. Шланг , желательно прозрачный , внутренний диаметр 5 мм. – 15 см. Изолента – 1 моток. Термоусадка – немного (для изоляции соединений ) Баллон очистителя карбюратора – 1 шт. Комплект резиновых колечек на форсунки — 1 к-т , ( 8 шт. )

В моём случаи дополнительно потребовались разъёмы «МАМА» , большие и малые . Т.к. в качестве лампы с патроном я использовал плафон подсветки номера от 2105 ( самая дешёвая лампа с патроном , которая мне попалась ) (см. фото № 1)

Подготовка : Собираем эл. цепь в следующей последовательности : + от акб , ввод на лампочку , вывод с лампочки , ввод на кнопку , вывод с кнопки , ввод на разъём форсунки , вывод с разъёма форсунки , — от акб . в цепь включена лампа по нескольким причинам , для контроля замыкания цепи и защиты Эл. Обмотки форсунки , от «лишнего» электричества ( не забывает что форсунка питается не от 12 в. А от 6в ) , собрать всю эту красоту надо так что бы ВАМ было удобно . для меня хватило длинны в 1.5 метра , кнопку я разместил в 15см. от разъёма форсунки , а лампу 40 см . от этого разъёма . лучше всё делать «на совесть» , что бы ничего не болталось стягивайте изолентой . ( поправлять что то в процессе напряжно ) ( см. фото № 2 , 2+ ) Далее берём трубочку от очистителя карбюратора , отступив некоторое расстояние от края ( что бы можно было вставить в пипку баллона ) наматываем изоленту , так чтобы всё это дело с трудом вставилось в прозрачный шланг с внутренним диаметром 5 мм. , вставляем , поверх для надёжности наматываем ещё изоленты ( см. фото № 3,4). всё на этом подготовка закончена !

Собственно сам процесс : Снимаем рампу , снимаем с неё форсунки ( эту информацию можно прочитать в любой «мурзилке»), снимаем с форсунки резиновые колечки , смываем ( тем же очистителем ) , грязь с мест установки резинок , цепляем эл. разъём на форсунку , на ввод топлива одеваем наш прозрачный шланг . нажимаем кратковременно на пипку очистителя ( жидкость едкая , плюс давление , берегите глаза ) , таким образом что бы прозрачная трубочка немного наполнилась очистителем ( для этого и нужна прозрачная , что бы контролировать процесс ) , далее ИМПУЛЬСНО( многократно , кратковременно ) нажимаем на кнопку , как только перестала «пшикать» , опять вводим т трубку жидкость из баллона , и ИМПУЛЬСНО ( многократно , кратковременно ) нажимаем на кнопку и так несколько раз , до появления равномерного факела распыла . (см. фото № 5 ,6) ( см. видео : https://www.youtube.com/watch?v=-69VKkg3wkk )

Если на первых модификациях моторов «ВАЗ» с распределенным впрыском регулятор давления топлива располагался в подкапотном пространстве на рампе, то теперь конструкторы Лада Калина 8 клапанная поместили его внутрь бака. Сейчас этот важный элемент системы располагается в едином топливном модуле вместе с насосом и фильтрами для тонкой и грубой очистки, это все топливная система.

Такое решение создает определенные трудности в плане диагностирования и замены, поскольку во время операции потребуется частичная разборка бака. Несмотря на это, выявить и устранить неисправность в состоянии даже владелец Лада Калина, не обладающий завидным опытом.

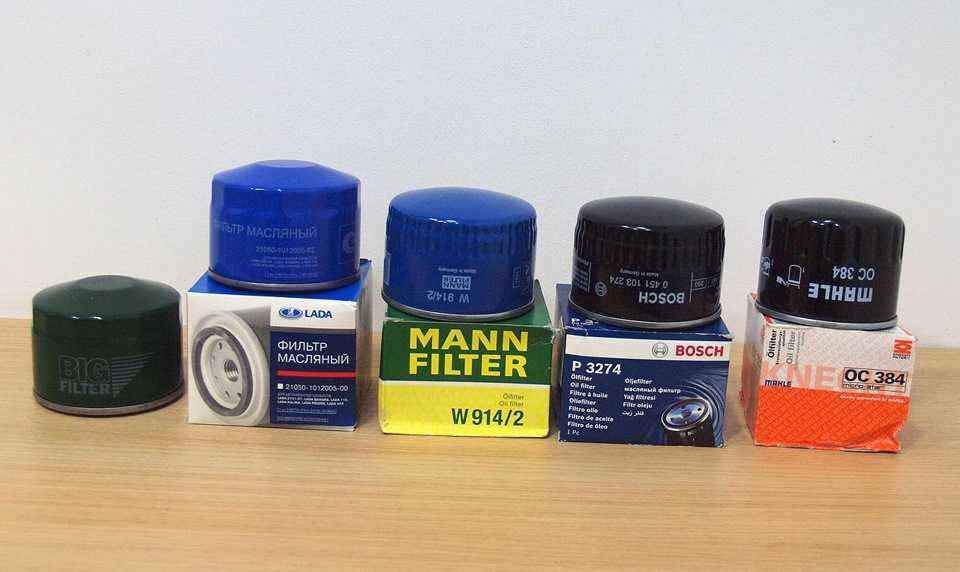

Масляный фильтр

Данный фильтр служит для очистки масла от стружки и грязи, образующихся в процессе работы двигателя, от трущихся деталей. Чтобы мусор не попадал на рабочие поверхности деталей, масло проходит через фильтр тем самым очищаясь.

Замену масляного фильтра на Гранте необходимо проводить с каждой заменой масла.

Замена масляного фильтра Гранта

Сливаем масло с автомобиля, открутив пробку в поддоне картера. Затем откручиваем старый фильтр и устанавливаем новый, предварительно очистив поверхность на блоке двигателя, куда прилегает фильтр. Так же рекомендуется смазывать чистым моторным маслом уплотнительную резинку фильтра.

Надеемся, наша статья была Вам полезна.

Категория: Ремонт

Когда и почему нужно менять/чистить сетку бензонасоса

Начнем с того, что общие проблемы с топливной системой (бензонасосом в частности) следует условно разделить на наиболее распространенные группы:

• забита сетка бензонасоса и топливный фильтр;
• вышел из строя сам бензонасос;
• неполадки инжектора;

Добавим, что также не следует исключать возможность подсоса воздуха, то есть завоздушивание системы питания. Еще одним виновником неполадок может оказаться регулятор давления в топливной рампе. В этом случае сбои в работе мотора могут быть частично похожими на некоторые указанные выше симптомы. Например, незначительное попадание воздуха в топливную систему проявляется таким образом, что двигатель долго не заводится после стоянки.

Статья в тему: Конец света: почему водители стали ездить без ближнего света?

Вернемся к бензонасосу. Его неполадки означают то, что производительность системы топливоподачи снижается. Если сломался бензонасос, тогда автомобиль становится непригодным для нормальной эксплуатации. Признаки неисправности бензонасоса следующие:

• завести двигатель не получается, бензонасос не качает;
• мотор заводится, но работает с серьезными перебоями;

На сервисе в таком случае часто рекомендуют провести диагностику, отремонтировать или заменить бензонасос. Также следует учитывать, что внутри устройства может забиться фильтр сеточка бензонасоса. Сразу отметим, что точно ответить на вопрос, когда нужно чистить стеку бензонасоса, не получится. Одни автолюбители проводят чистку/замену сеточки бензонасоса по необходимости или для профилактики каждые 50-70 тыс. км. пробега, тогда как другие впервые сталкиваются с необходимостью почистить сетку топливного насоса на пробегах от 150 тыс. км. и более. Добавим, что в руководстве по эксплуатации для некоторых моделей отдельно указано, что стеку бензонасоса рекомендуется менять один раз в 120 тыс. км.

Нужно добавить, что потеря динамики и появление симптомов забитой сетки происходит постепенно. По этой причине каждый водитель принимает решение чистить бензонасос самостоятельно. На мощных атмосферных двигателях постепенное ухудшение разгона ощущается не так сильно по сравнению с высокофорсированными моторами с небольшим рабочим объемом. По этой причине многие владельцы большеобъемников начинают решать проблему уже после появления заметных осложнений. Также на состояние сетки насоса сильно влияет качество заправляемого топлива и ряд других факторов и индивидуальных условий эксплуатации, о которых мы поговорим чуть позже.

Статья в тему: Диагностика двигателя на выезд

Порядок замены сетки бензонасоса на Лада Гранта

Так как топливный фильтр на автомобиле Лада Гранта находится непосредственно в баке, то его необходимо оттуда извлечь. Для этого откидывается одна половина заднего сиденья, после чего отворачивается два винта крепления лючка. Под ним находится топливный насос. Чтобы его извлечь, необходимо выполнить следующие действия:

1. Сбросить давление в системе питания автомобиля
2. Отключить колодку с проводами питания
3. Отсоединить две топливных трубки от крышки бензонасоса
4. Сдвинуть в сторону стопорное кольцо, которое фиксирует насос в баке
5. Вытащит весь модуль в сборе

После этого уже можно без особых проблем приступать к извлечению сетчатого фильтра.

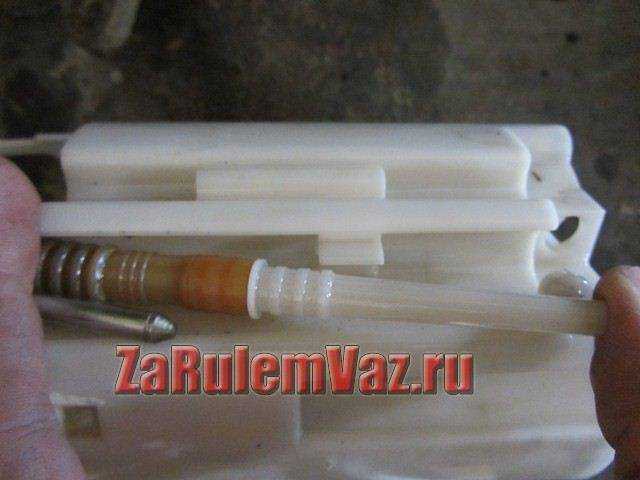

Немного отводим в сторону три фиксатора – защелки, которые наглядно показаны на фото ниже.

Теперь сдвигаем нижнюю емкость, чтобы разъединить модуль как бы на две части, предварительно отсоединить трубку, что показана на фото.

Теперь уже до конца разъединяем две части модуля.

Теперь нам представляется полный доступ к сетке, и достаточно ее поддеть отверткой, чтобы она отошла со своего посадочного места. Возможно, придется приложить немного больее усилие, чем ожидается, но снять ее без особых проблем можно.

В результате получаем снятый сетчатый фильтр, как видно, достаточно сильно загрязненный, хотя в данном примере рассматривается автомобиль с пробегом всего 65 000 км.

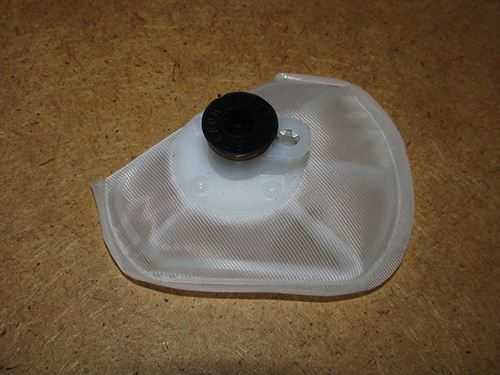

Теперь берем новую сеточку и устанавливаем ее на свое месте в обратной последовательности.

На фото выше видна черная резиновая заглушка. Разумеется, что ее необходимо вытащить перед установкой. Также тщательно промойте емкость насоса внутри и снаружи, чтобы на нем не осталось частиц грязи и другого мусора!

Для этого лучше всего использовать специальное средство для очистки карбюратора или инжектора, типа того, что показано выше. Затем уже можно собирать всю конструкцию и устанавливать ее в бензобак.

Перед первым запуском двигателя Гранты необходимо закачать топливо несколько раз, не заводя при этом двигатель: двух-трех раз закачки обычно бывает достаточно. Теперь можно запускать мотор и проверять результат проделанной работы. Следует регулярно производить замену сетки, так как на данном примере видно, что даже при небольшом пробеге она уже довольно грязная.

Цена новой сеточки бензонасоса на Гранту составляет около 50-70 рублей.

https://zarulemvaz.ru

На легковом автомобиле Лада Гранта (ВАЗ-2190), после включения зажигания, водитель должен в течение 2-3 секунд слышать звук работающего бензонасоса, который должен перед запуском двигателя поднять давление в топливной рампе. Если этого не происходит, то придётся искать причину, по которой электрический бензонасос Лады Гранты отказывается работать.

Вначале, необходимо проверить состояние предохранителя F21 (15А, цвет синий), защищающего данную электрическую цепь. Он находится в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Возможно, что этот предохранитель перегорел или ослабли и окислились контакты монтажного блока, куда он вставляется.

Если с предохранителем F21 всё в порядке, тогда проверке подлежит реле включения электрического бензонасоса К12, через контакты которого подаётся питание на его клеммы. Оно расположено в том же монтажном блоке, что и предохранитель. Сделать это можно следующим образом: вытаскиваем данное реле из гнезда и в нём, при помощи перемычки, замыкаем контакты 30 и 87, затем, включаем зажигание. Если бензонасос исправен, то он начнёт работать.

Чтобы убедиться, что виновником отказа бензонасоса стало реле К12, нужно провести ещё одну проверку при помощи контрольной лампы, которую необходимо подсоединить к клеммам 85 и 86 гнезда реле К12, так же при включённом зажигании. Если контрольная лампа загорится, значит, виновником отказа бензонасоса является реле К12, а если контрольная лампа не загорится, тогда придётся проверять состояние датчика положения коленчатого вала (ДПКВ), так как именно по его команде, после начала вращения коленчатого вала стартером электронный блок управления (ЭБУ) подаёт напряжение на клемму 85 гнезда реле бензонасоса.

Но, при проверке состояния реле К12, может оказаться, что после замыкания контактов 30 и87, бензонасос не начнёт работать. В этом случае, поднимаем подушку заднего сиденья и снимаем крышку люка, чтобы получить доступ к бензонасосу и отсоединяем от него колодку с проводами. Затем, к клеммам бензонасоса, при помощи пары проводов подаём напряжение напрямую с аккумуляторной батареи. Если бензонасос заработает, то неисправность придётся искать в проводах и колодках, идущих от монтажного блока к бензонасосу, а если не заработает, тогда неисправность находится в самом бензонасосе.

Назначение бензонасоса

Если коротко, то главная задача бензонасоса — подавать топливо из бензобака в двигатель автомобиля. Другими словами, бензонасос — это «сердце» топливной системы машины. И если в каком-то из отделов этого «сердца» возникли неполадки, машина не заведётся, так как бензин не дойдёт до форсунок.

Бензонасос автомобиля «Лада Калина»

Конструкция насоса кому-то может показаться примитивной, однако не всё так просто: бензобак в «Ладе Калине» (да и во многих других машинах) расположен далеко от двигателя, так что бензонасос должен быть очень мощным, чтобы подать бензин под нужным давлением на большое расстояние.

Бензонасосы бывают как механические, так и электрические. В «Ладе Калине» стоит электрический бензонасос (так как на данный момент он считается самым современным и эффективным). Как и любое другое устройство, электрический бензонасос «Лады Калины» имеет как достоинства, так и недостатки.

Начнём с плюсов. Этот насос надёжен, его конструкция весьма проста, а главное, — он безопасен, потому что прекращает работать сразу же после выключения двигателя машины.

Есть и минусы: электрический бензонасос довольно сильно шумит, его необходимо постоянно чем-то охлаждать, а для бесперебойной работы ему требуется очень качественное топливо (и это — самая серьёзная проблема, потому что «качество» отечественного бензина сегодня оставляет желать лучшего).

Проверка форсунок «Лады Приоры»

Как уже говорилось выше, сбоить может как ЭБУ топливной системы, так и сама форсунка. Для проведения полной диагностики ЭБУ требуется специальное программное обеспечение, которого у рядового автомобилиста просто нет. Поэтому единственным вариантом является диагностика машины в сервисном центре. Программа, подключённая к специальному оборудованию, быстро обнаружит ошибки ЭБУ и исправит их.

Полная проверка форсунок «Приоры» возможна только на специальном стенде

А если проблемы возникли в механической части форсунки, то программа диагностики будет бесполезна. Максимум, что она сможет сделать — это указать, какой именно цилиндр работает неправильно. После этого автовладельцу остаётся лишь заменить вышедшую из строя форсунку на указанном цилиндре, поскольку ремонту эти устройства не подлежат.

Сброс в топливной системе Priora давления

Такое устройство, как топливный насос в LADA Priora в системе всегда поддерживает необходимое давление. Когда машина стоит уже на яме, это самое давление требуется сбросить, в противном случае прольется топливо.

Замена фильтра на новый в Ладе Приоре

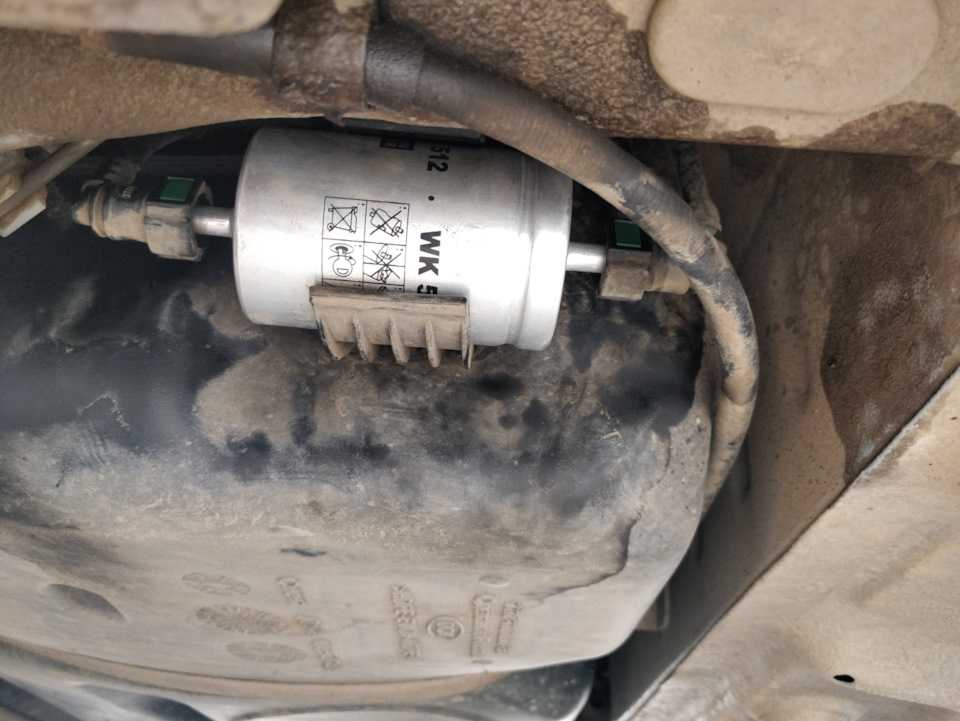

Итак, вы знаете, где находится требующий замены элемент, поставьте для начала под него емкость.
С одной стороны сожмите пластмассовый фиксатор, а с другой стороны отожмите пружинный фиксатор и снимите трубки со штуцеров. С фиксатором из пластика обращайтесь аккуратно, это изделие очень хрупкое.
Если топливо не потекло, значит, емкость можно убрать.
Используя ключ, ослабьте болт хомута, прижимающий фильтр к кронштейну, и снимите загрязненный элемент.
Посмотрите, в каком состоянии находятся резиновые уплотнительные кольца, располагающиеся в наконечниках топливных трубок. Если резина порвалась или покрыта трещинами, кольца нужно тоже заменить. Само кольцо находится в наконечнике довольно глубоко. При извлечении кольца пластик фиксатора может поломаться. В этом случае потребуется заменить целиком топливную трубку.
В обратном снятию порядке устанавливаем фильтр

Важно убедиться, чтобы стрелочка на корпусе совпадала с направлением движения горючего.
Гайку прижимного хомута аккуратно затяните.
На штуцеры фильтра наденьте топливные шланги, посмотрите, чтобы на выступах фиксаторы обязательно защелкнулись. Проверка работоспособности
Под новый фильтр вновь подставьте емкость.
На данном этапе включайте зажигание LADA Priora и дождитесь, чтобы электрический бензиновый насос поднял в системе давление.
Запускайте силовой агрегат.
Все тщательно осмотрите на герметичность соединений

Если топливо где-либо капает, то это дело исключительно в уплотнительных кольцах

Все-таки на глаз определить дефект этих резиновых уплотнителей крайне сложно.
Подтекать топливо ни в коем случае не должно. И если оно появилось, значит все нужно разобрать заменить кольца и если потребуется, то и топливные трубки вместе с наконечниками тоже.

Если топливо где-либо капает, то это дело исключительно в уплотнительных кольцах. Все-таки на глаз определить дефект этих резиновых уплотнителей крайне сложно.
Подтекать топливо ни в коем случае не должно. И если оно появилось, значит все нужно разобрать заменить кольца и если потребуется, то и топливные трубки вместе с наконечниками тоже.

Замена топливного фильтра Лада Калина

Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

Неисправности в топливной системе чреваты постоянными проблемами с запуском мотора, а также дискомфортом во время движения в виде рывков и нестабильной работы мотора. Неисправный бензонасос или топливный фильтр делают запуск двигателя невозможным. во время езды мотор может нести существенные потери мощности при существенном перерасходе топлива.

Сегодня я расскажу о том, как заменить топливный фильтр своими руками. а также как произвести ремонт бензонасоса Лада Калина.

Замена топливного фильтра Лада Калина

1. Первым делом необходимо приобрести топливный фильтр и бензонасос, марку можно узнать в руководстве по эксплуатации или технической документации, или просто спросить в магазине совета опытного консультанта.

2. Перед установкой сеточки бензонасоса необходимо снять черную резинку.

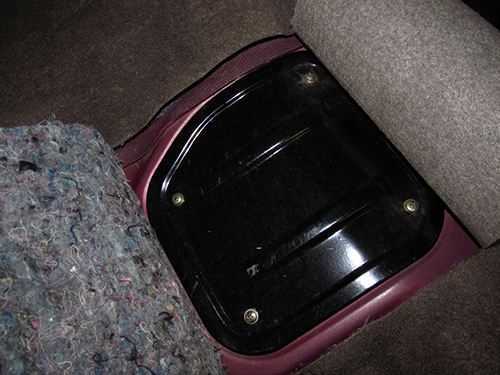

3. Демонтируйте задние сидения и сделайте доступ к крышке под которой расположен бензонасос, для этого необходимо открутить четыре крепежных винта.

4. Прежде чем продолжить необходимо очистить поверхность от пыли, используя пылесос или влажную тряпку, все должно быть чисто, в противном случае в бак может попасть пыль, песок и т. д.

5. На фото я пометил место, в котором необходимо снять топливные шланги.

6. Теперь собственно о том как снять топливные шланги бензонасоса. надавите с одной стороны отверткой на фиксатор, при помощи второй — подденьте топливный шланг по направлению стрелки. Теперь снимите его, будьте осторожны и предельно аккуратны чтобы ничего не сломать.

7. Протрите насос, используя ветошь.

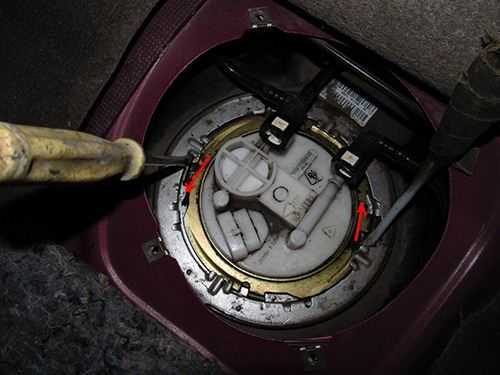

8. Снимите стопорное кольцо золотистого цвета, на фото стрелками отмечено направление в котором необходимо производить откручивание. Для того чтобы сдвинуть кольцо с места понадобится немало усилий, например я использовал молоток и отвертку.

9. Аккуратно извлеките топливный насос, если не уверены в себе подстелите на всякий «пожарный» какую-нибудь тряпку, это «спасет» ваш салон в случае если вы нечаянно прольете бензин в салоне. Насос покрыт характерным желтым налетом.

Разборка топливного насоса Лада Калина

1. Снимите провода, подсоединенные к насосу и датчик уровня топлива.

2. Поддев заборную трубку ее необходимо скинуть. Снимать топливные гофрированные шланги нет необходимости.

3. Аккуратно отогните четыре пластиковых фиксатора, затем снимите нижний стакан. После загляните в стакан и проверьте нет ли в нем грязи, скажу сразу — она там неприменимо будет.

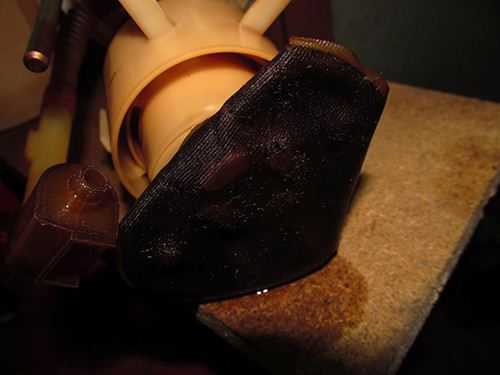

4. Фильтр грубой очистки или в простонародье «сеточка», как правило, выглядит ужасающе, вот как например у меня.

5. Демонтируйте сеточку, используя отвертку, возможно для этого придется приложить некоторое усилие. Для сравнения вот вам фото двух сеточек — новая и старая. В моем случае до такого состояния сеточка дошла за 50 000 пробега.

6. Тщательно протрите все детали бензонасоса Лада Калина, всю имеющуюся грязь удалите со стакана.

7. Теперь можно собрать насос и установить его в бак в обратном порядке.

С бензонасосом можно сказать — закончили. Теперь можно приступать к замене топливного фильтра.

Самостоятельная замена топливного фильтра Лада Калина

Замена фильтра тонкой очистки или в простонародье топливного фильтра задача не сложная и вполне выполнимая в домашних условиях. Он расположен в районе правого заднего колеса, возле поддомкратной чашеки.

1. Шланги с топливного насоса лучше конечно снять, так будет удобнее производить замену.

2. Используя ключ на «10» снимите фильтр с хомутов. На фото стрелками указано направление и сила необходимая для того чтобы снять фиксаторы.

3. Теперь можно установить новый фильтр тонкой очистки Лада Калина. К слову, замена топливного фильтра Лада Калина должна производиться через каждые 30 000 км пробега.

4. Ради интереса разобрал старый фильтр тонкой очистки. как оказалось ничего интересного там нет, обыкновенная грязная гармошка см. фото.

Когда замена топливного фильтра Лада Калина. а также замена бензонасоса закончены можно подвести итоги и сделать кое-какие итоги:

1. Замена сеточки бензонасоса — обязательна при замене топливного фильтра.
2. Проводя такого рода работы не забудьте почистить датчик уровня топлива, используя растворитель.
3. Желательно делать все в комплексе, то есть: замена топливного насоса, замена топливного фильтра, промывка бензобака.
