Процесс замены выжимного подшипника сцепления на ваз 2110

Как поменять выжимной подшипник не снимая коробки на ваз 2110

Виды подшипников

Существует два основных вида подшипников, применяемых в системах сцепления механических коробок.

Механические

Механические муфты встречаются на автомобилях советского производства. Некоторые современные образцы, например Приора, также снабжены классической системой. Она неприхотлива, простая в конструкции.

Механизм состоит из:

  1. педали в салоне;
  2. металлического троса в защитной оплетке;
  3. вилки;
  4. выжимной муфты.

Когда узел включен, деталь не участвует в работе коробки. При нажатии педали натягивается тросик, который двигает вилку. Происходит смещение муфты навстречу лепесткам диафрагменной пружины. Диск выходит из контакта с маховиком.

Механические системы постепенно уступают свое место другим и встречаются реже. Причина – низкое КПД, из-за которого нужно оказывать большое усилие на педаль.

Гидравлические

  1. главный цилиндр;
  2. трубопровод;
  3. бачок для жидкости;
  4. магистраль;
  5. рабочий гидравлический цилиндр.

При нажатии на педаль происходит увеличение давления контура. Жидкость переходит из бачка главного цилиндра в рабочий, который перемещает муфту к лепесткам корзины. Происходит выключение сцепления.

Гидравлика имеет больший КПД, чем механика. Вязкость жидкости способствует плавности отключения КПП. Педаль легкая, не вызывает дискомфорта.

Недостаток системы заключается в сложности конструкции. При большом пробеге возможно проникновение воздуха в гидравлическую систему. Разгерметизация контура вызывает провал педали, сцепление перестает работать.

Комбинированные

Комбинированные узлы включают элементы механического и гидравлического привода. Систему можно встретить в классических моделях ВАЗа. Объединяет преимущества двух видов в одном устройстве.

При нажатии педали сцепления задействуется гидравлическая система. В контуре образуется повышенное давление, выполняющее механическую работу. Но жидкость не толкает выжимную муфту. Шток рабочего цилиндра двигает вилку, которая перемещает деталь по поверхности ведущего вала.

Далее принцип действия одинаковый с механической системой. Обойма нажимает лепестки диафрагмы, ведомый диск выходит из контакта, трансмиссия отключается от двигателя.

Вилка сцепления ВАЗ 2110 выключения

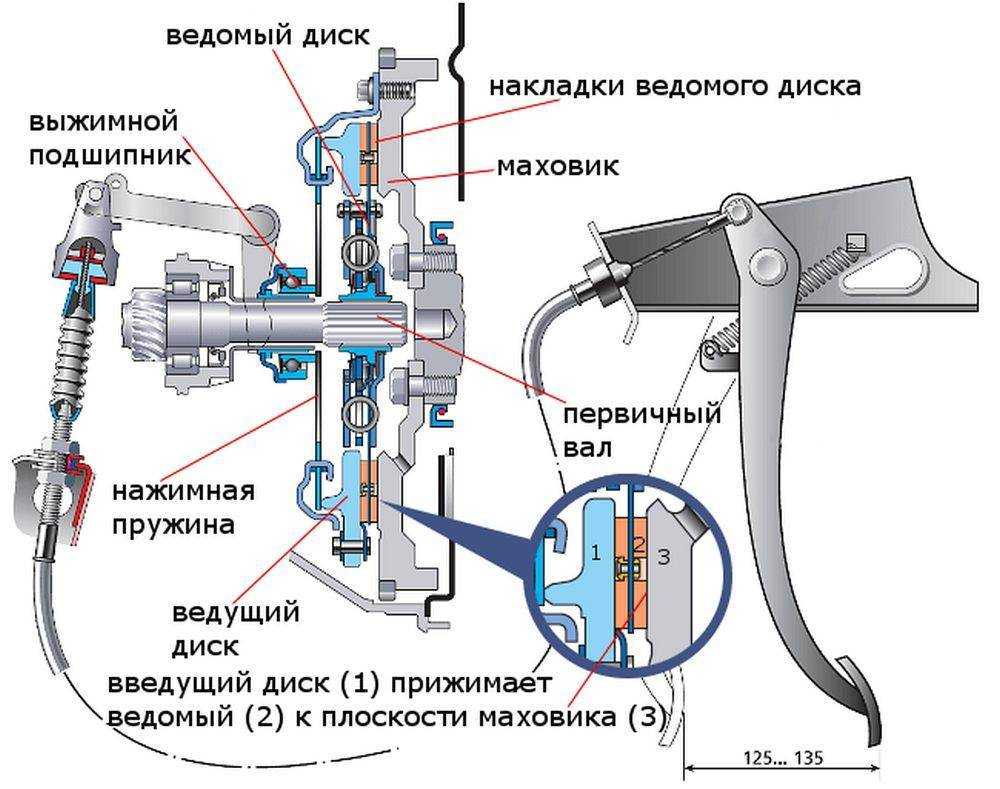

Система сцепления придумана для того, чтобы плавно передавать крутящий момент от коленвала на коробку передач.

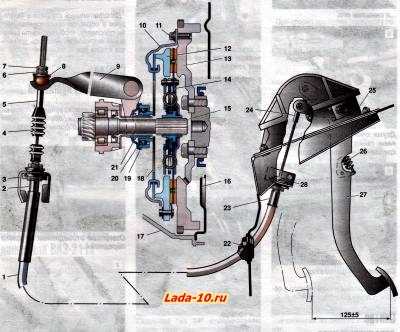

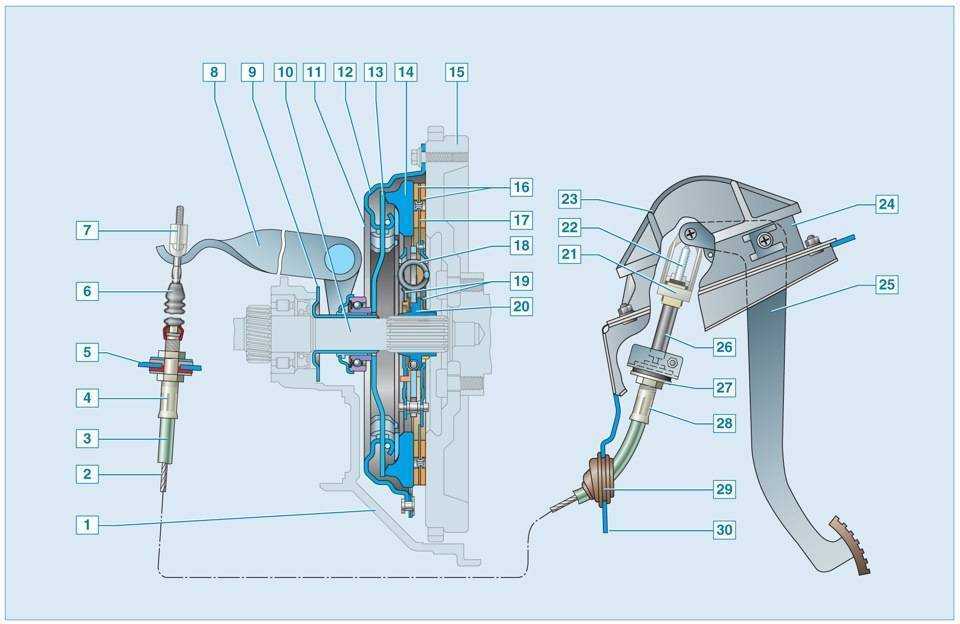

Сцепление является однодисковым, с центральной нажимной пружиной. Привод – тросовый. Кожух прикреплен к маховику и нажимному диску. Есть также ведомый диск.

Приводная вилка сцепления ВАЗ 2110 (ВС) входит в трансмиссионную систему автомобиля, без нее невозможна результативная работа всей автомеханики. ВС имеет вид рычага, с помощью которого нажимной диск отводится, в результате чего происходит выключение сцепления. Иногда для обозначения ВС используется термин «вилка включения», так как в обратном направлении при отпускании педали она включает сцепление.

При выжимании педали указанная запчасть способствует перемещению муфты, выжимного подшипника, что гарантирует перестановку внутренней кромки пружины вперед и последующее выключение устройства.

Новшества коснулись сцепления ВАЗ 2110, но привычным остался монодисковый корпус, сухой тип передачи и пружинная диафрагма по центру. Данный узел считался качественным при условии выработки более 100 000 км.

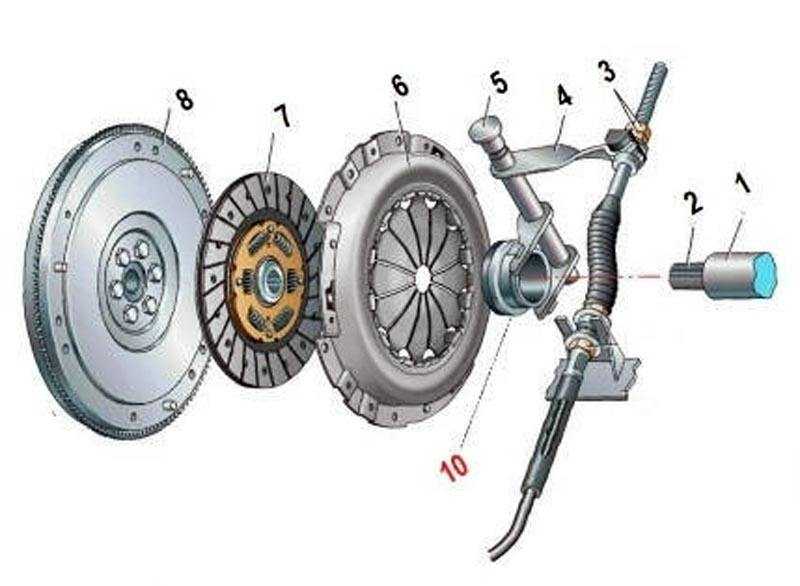

Характерным особенностям структуры этого агрегата в модели 2110 относятся следующие:

Специфическое строение пружины диафрагмы, которое гарантирует понижение усилия для выключения сцепления. Такое качество создает благоприятные условия для вождения авто на средних и высоких оборотах, а также влияет на преобразование усилия на педали сцепления в области неполного/полного запуска. Эта конструктивная особенность дает возможность малоопытному автолюбителю мягко начинать движение, снизив уровень усталости при поездках в городе, где частое включение сцепления является нормой.

Рациональный выбор формы пружины диафрагмы, количества лепестков, грамотное строение пружинных опор, что подвергается обязательному контролю при производстве.

Нелинейные свойства пружины тщательно просчитаны с учетом сохранения деталей авто: если сцепление и начинает проскальзывать, то происходит это незадолго до критически допустимой меры изнашивания фрикционных накладок. Таким образом, маховое колесо и диск сцепления ВАЗ 2110 защищены от повреждений об заклепки накладок и является отличительным показателем для ремонта сцепления ВАЗ 2110.

Механизированная отделка болванок-заготовок главного диска из чугуна, которая проводится с целью оптимизации износостойких и фрикционных свойств. Их обработка проходит на токарных полуавтоматах с высокой точностью с последующим контролированием качества поверхности рабочей поверхности.

Последовательность действий при снятии и замене сцепления Лады Гранты с тросовым приводом

  1. После снятия МКПП (процесс описан выше), помечаем метками расположение корзины и маховика. В том случае, если не планируем заменять корзину, нажимной диск. Решение принимает ремонтник, основываясь на результатах диагностики.

Снятая МКПП

  1. Отвинчиваем болты, снимаем корзину с нажимным, ведомым диском.

Корзина с диском

  1. Извлекаем диски из корзины сцепления.

Извлечение диска из корзины

  1. Проводим дефектовку деталей, смежных механизмов, элементов.

На что обратить внимание при дефектовке:

  • трещины, надломы в деталях;
  • углубления более чем на 0.2 мм;
  • проверяем отсутствие трещин на диафрагменной пружине;
  • осматриваем опорные кольца, на них не должно быть следов износа, видимых, явных дефектов;

Заменяем изношенные элементы новыми по мере необходимости.

Установка сцепления на Ладу Гранту своими руками

  1. При помощи оправки устанавливаем ведомый диск, корзину, центрирующие штифты.
  2. Фиксируем корзину к маховику тремя болтами. Болты заворачиваем равномерно по принципу диагонали с усилием 37 Н.м. Используем динамометрический ключ.
  3. Снимаем оправу, устанавливаем механическую коробку передач.
  4. Фиксируем привод сцепления на МКПП.
  5. Регулируем расстояние от пластиковой втулки к вилке привода. Оно должно быть равно 27 мм. Корректируем значение ключ на «10».

Отмеряем 10 мм

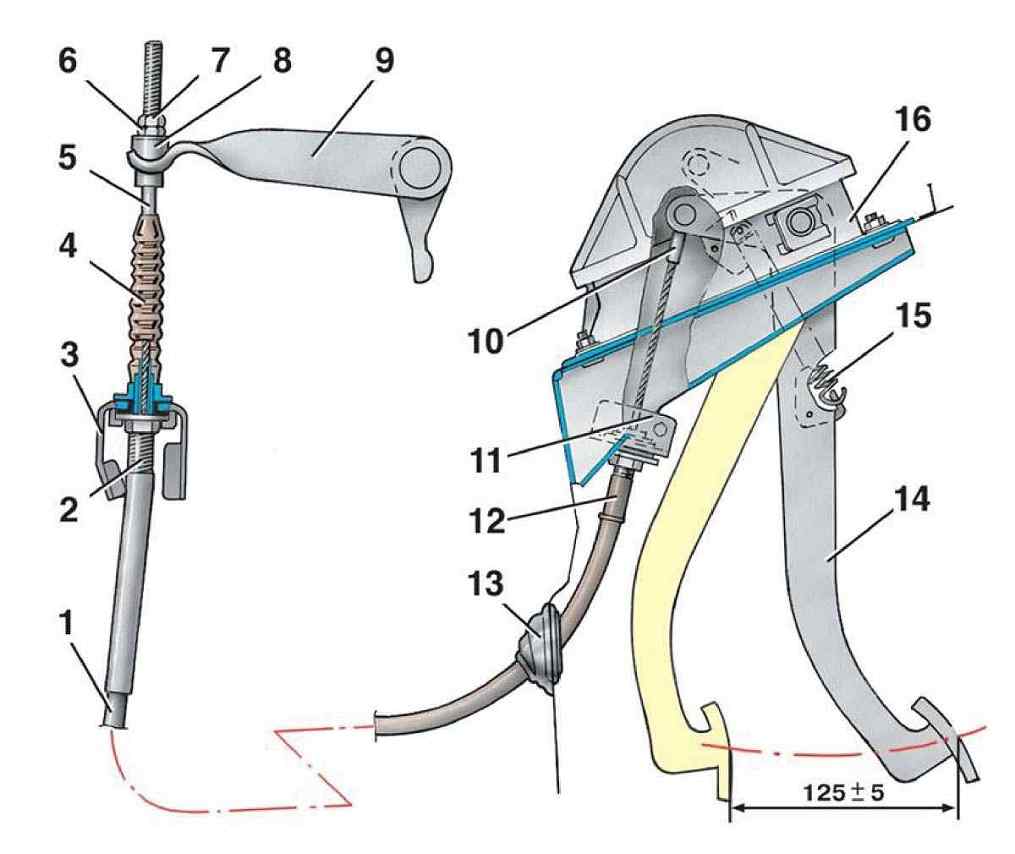

Где находится механизм тросикового сцепления Лады Гранты

В автомобилях семейства Лада Гранта сцепление установлено под кожухом маховика на стыке мотора с корпусом МКПП.
Для проведения профилактических работ необходимо полностью/частично демонтировать трансмиссию.

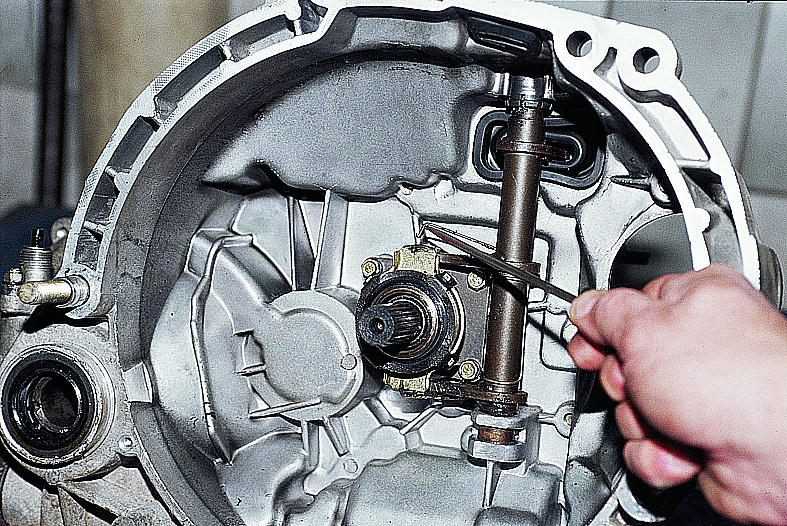

Замена вилки выключения сцепления Ваз 2110 Лада

СломанныйЧтобы снять данное устройство, придется выполнить ряд последовательных действий.

  • Поднимите машину или загоните ее на яму, чтобы иметь доступ к днищу автомобиля.
  • Соответствующими инструментами выполните демонтаж коробки переключения передач.
  • С выжимного подшипника отожмите специальные фиксаторы.
  • Снимите элемент с вала коробки передач.
  • Отожмите лапки фиксации, чтобы снять пружинный держатель.
  • После этого вам не составит труда снять с муфты поврежденный выжимной подшипник.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

  • Аккумуляторная батарея;
  • Трос системы сцепления;
  • Короб воздушного фильтра вместе с датчиком расхода воздуха;
  • Верхние болты фиксации коробки переключения передач;
  • Гайку, отвечающую за фиксацию стартера.

Замена выжимного подшипника Приора

Для того чтобы поменять деталь, придется снимать КПП. С подробной инструкцией по снятию коробки передач вы можете ознакомиться здесь (ссылка на страницу).

После снятия коробки необходимо следующее:

Первым делом для снятия подшипника необходимо найти усики специального пружинного фиксатора. Далее два конца усиков извлекаем из держателя подшипника. Для этого нужно приложить небольшое усилие и вытащить усики из двух отверстий. Теперь подшипник вместе с держателем легко снять с направляющей втулки. Для того чтобы произвести осмотр или замену самой детали, потребуется извлечь ее непосредственно из держателя. Для этого, при помощи отвертки с плоским концом отожмите четыре металлических лапки в нескольких местах корпуса. Теперь деталь можно извлечь и заменить на новую

При установке нового подшипника обратите внимание на его визуальное состояние (не должно быть дефектов, трещин). После установки и смазки, раскрутите деталь, одновременно проверяя его работу на предмет посторонних шумов

Кроме того, не должно фиксироваться и заметных люфтов. Обратная установка КПП.

Теперь вы знаете, как поменять выжимной подшипник на приоре!

Важные моменты

Обратите внимание на то, что сегодня в продаже имеются поддельные авто-комплектующие. Учтите, что большинство новых, оригинальных выжимных, имеют в своем составе нанесенную заводскую смазку светлых оттенков

В дополнение к сказанному, рекомендуем вам приобретать выжимные, которые выполнены только из металла. Помимо наличия металлического корпуса, смотрите, чтобы в местах креплений, так называемых ушек (фиксаторов) металлическое покрытие было однородного цвета без признаков закаливания при помощи высоких температур. Особое внимание уделите проверке детали на так называемый люфт (должен отсутствовать или быть минимальным). Покрутите изделие, послушайте, имеются ли шумы при его вращении.

Для того чтобы выбрать выжимной подшипник сцепления Приора, необходимо знать о том, какая система сцепления у вас установлена (какого производителя). К примеру, и «Valeo» имеют свои собственные, оригинальные подшипники которые не взаимозаменяемы. И напротив, гарантирует полную совместимость и корректную работу с различными системами сцепления на автомобилях «Калина», «Приора». Плюс ко всему, имеются хорошие отзывы о качестве и продолжительно сроку эксплуатации.

Замена сцепления на ВАЗ 2110

Как правило, со сцеплением могут быть связаны следующие неисправности ВАЗ 2110: появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Последовательность демонтажа КПП

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

  • нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
  • также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
  • для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
  • диск с оправкой вставляется в маховик,
  • затем производится установка корзины или сразу всего узла,
  • болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
  • далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Инструкция по замене

В случае если вы все-таки уверены в том, что выжимной подшипник ВАЗ 2110 вышел из строя, то нужно, не откладывая надолго, приступать к работе, предварительно приобретя такой же новый подшипник и остальные комплектующие, которые понадобятся в ходе работы.

Инструменты

  • набор ключей;
  • набор отверток;
  • емкость для слития трансмиссионной жидкости;
  • ветошь;
  • новая трансмиссионная жидкость (если одновременно планируем замену).

Этапы

Для того, чтобы добраться до , потребуется частично или полностью снять несколько довольно крупных узлов автомобиля.

Предварительные работы

Отвинчиваем левую гайку и ослабляем правую, закрепляющую ступицу. После того, как будет ослаблено крепления колес, машину поднимаем на подъемнике или же поддомкрачиваем до тех пор, пока его передние колеса не оторвутся от земли. Во время этой процедуры соблюдайте меры безопасности, ставьте автомобиль только на очень прочные опоры.

  1. Демонтируем колеса.
  2. Снимаем защиту мотора.
  3. На тяге привода коробки передач ослабляем крепление (предварительно отметив прежнее место установки для того, чтобы упростить регулирование рычага переключения передач во время сборки).
  4. От коробки передач отсоединяем тяги привода переключения скоростей.
  5. Отключаем реактивную тягу.
  6. Демонтируем стартер.
  7. Демонтируем рычаг подвески и шаровой опоры находящийся слева.
  8. На картере сцепления снимаем крышку.
  9. Отключаем измеритель скорости.
  10. Снимаем левый привод, правый оставляем на месте, на нем просто ослабляем гайку ступицы.
  11. Вывешиваем мотор (предварительно поставив под него надежную опору), что даст возможность исключить сдвиг мотора и возможный обрыв шланга печки. Откручиваем крепления опор, находящихся на коробке передач, отсоединяем картер сцепления от блока цилиндров. Отводим коробку от мотора и снимаем ее.

Снятие выжимного подшипника ВАЗ 2110

  1. Отжав фиксатор, снимаем подшипник в сборе сначала с вала, а потом с держателя.
  2. Извлекаем подшипник из муфты.
  3. Перед тем, как заменить старый подшипник, проводим проверку нового. Он должен свободно вращаться и не должно быть никаких заеданий.
  4. Та сторона, которая больше выступает во время установки, должна быть обращена к муфте.
  5. Подшипник фиксируется с помощью держателя и ставится на вал, далее закрепляется скобкой.
  6. Когда меняете выжимной подшипник, проведите осмотр системы сцепления.

    Сборка происходит в обратном порядке.

  7. После того, как все узлы будут собраны, нужно провести проверку и регулировку сцепления ВАЗ 2110. Если вы работаете без помощника, то на это уйдет около пяти часов.

 Загрузка …

Замена

Разберёмся с процессом замены сцепления. Практически любой человек может произвести самостоятельную замену, следуя инструкции.

Вам потребуются:

  • комплект исправных деталей сцепления ВАЗ 2114;
  • наборы накидных и торцовых ключей;
  • оправка;
  • домкрат.

Переходим к замене.

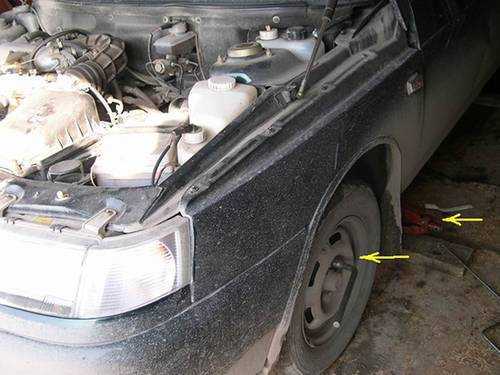

  1. В первую очередь необходимо поддомкратить автомобиль. Для этой цели идеально подойдут смотровая яма и эстакада.
  2. Снимаем передние колеса.
  3. Отсоединяем массовый провод, тросы привода и спидометра от коробки передач. Тросы отсоединять вовсе не обязательно, но это стоит сделать для удобства.
  4. Также отсоединяем привод переключения передач и опору со стороны коробки передач.
  5. Руками отворачиваем нижний кохуж, защищающий маховик. Осматриваем состояние маховика. Если замечаем на его поверхности существенные трещины и другие дефекты, значит, он неисправен. Снимаем (руками).
  6. Используя накидной ключ на 7, откручиваем болты, на которых крепятся шаровые опоры. Как правило, их всего 3 штуки.
  7. Если производим полную, а не выборочную замену — отсоединяем приводные валы от коробки передач, сливаем масло. После чего можно аккуратно снимать коробку передач.
  8. Откручиваем болты, которые крепят коробку передач к цилиндрам. Удобнее всего воспользоваться торцовым ключом на 8.
  9. Накидным ключом на 8 откручиваем болты, крепящие нажимной диск к маховику.
  10. Снимаем нажимной и ведомый диски. Нажимной диск также называют корзиной. На данном этапе необходимо убедиться в том, что она исправна. В противном случае потребуется замена. Рабочая поверхность не должна иметь трещин и крупных зазоров.
  11. Поддеваем концы возвращающей пружины, фиксирующей выжимной подшипник.
  12. Снимаем муфту, подшипник и возвращающую пружину. Осматриваем каждую из деталей, для того, чтобы понять, какие из них стоит заменить. Крутим подшипник в руке. Слышите хруст или шум — подшипник не годен, готовим новый для замены.
  13. Снимаем выключающую вилку. Обрабатываем детали керосином, если что-то из деталей исправно и не нуждается в замене — производим не полную, а выборочную замену.
  14. Очищаем первичный вал коробки передач от различной грязи и старой смазки.
  15. Возвращаем (или закрепляем новый) выжимной подшипник, муфту и возвращающую пружину.
  16. Для центрирования коленчатого вала, вставляем в его отверстие оправку. После чего устанавливаем на оправку ведомый диск.
  17. Прикручиваем болтами (накидным ключом на нажимной диск (корзину) в маховик.
  18. Дальнейшая установка производится в обратном порядке.

Замена сцепления на ВАЗ 2110 своими руками

Автовладелец «десятки», может быть застигнут врасплох поломкой системы сцепления. Это означает, что предстоят незапланированные траты на запчасти и услуги автомастерской. Замена сцепления ВАЗ 2110 стоит недёшево, от 3 500 до 5 000 руб., не считая стоимости запчастей. Однако, есть вариант сохранить значительную часть личных сбережений и поменять изношенные детали на новые — самостоятельно. Скажем прямо, процедура это непростая. Но, действуя по инструкции, возможно ловко управится за один день.

На заметку! Не спешите с глобальным ремонтом, так как менять сцепление на ВАЗ 2110 в некоторых случаях пока рано. Возможно устранить образование дефекта регулировкой. На картере КПП, сверху, находится кронштейн крепления троса привода с двумя гайки. Подкручивая одну из гаек, возможно установить новых ход педали. После этого, механизм послужит ещё.

Замена сцепления ваз 2110

После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль

Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки. Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины

Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП

Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины. Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП.

По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:

  1. выкручиваем два болта шаровой опоры (колесо уже снято);
  2. переходим к моторному отсеку и снимаем разъём датчики расхода воздуха ДМРВ;
  3. отсоединяем гофру воздухозаборника;
  4. снимаем корпус воздушного фильтра;
  5. отсоединяем трос сцепления от КПП, откручивая две гайки крепления;
  6. откручиваем болт стартера;
  7. выкручиваем болт КПП, находящийся чуть правее стартера;
  8. находим ещё один верхний болт крепления КПП к двигателю и откручиваем его;
  9. отсоединяем штекер датчика скорости;
  10. переходим к нижней части и демонтируем продольную тягу вместе с чашкой (крабом);
  11. находим нижний болт стартера и 2 болта крепления КПП, выкручиваем их;
  12. снимаем крепление реактивной тяги;
  13. откручиваем кулису переключения КПП;
  14. подставляем под мотор домкрат через деревянную прокладку (на край поддона);
  15. отворачиваем гайки задней подушки двигателя;
  16. опускаем двигатель домкратом (он завалится на одну сторону);

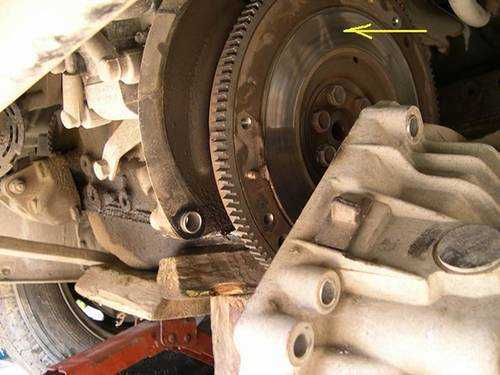

  17. бережно разъединяем мотор и КПП;
  18. отсоединённую коробку аккуратно опускаем вниз до того момента, пока она не зависнет на осях приводов.

Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.

После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.

После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:

  1. устанавливаем корзину с диском на место и наживляем болты крепления;
  2. вставляем центровочный вал (оправку) в центральное отверстие коленчатого вала;
  3. затем сильно закручиваем болты и вынимаем оправку. Она должна свободно входить в отверстие, имитируя первичный вал КПП.
  4. далее, устанавливаем на коробку выжимной подшипник;
  5. аккуратно поднимаем КПП и соединяем её с двигателем, немного вращая ось привода;
  6. как только коробка встала на место, можно её крепить болтами и устанавливать демонтированные детали в обратном порядке.

На заметку! Желательно не оставлять коробку в подвешенном положение на длительное время (более 2-х дней). Дело в том, что на сальники приводов оказывается сильная нагрузка и они могут частично деформироваться. Образование повреждений приведёт к подкапыванию масла из трансмиссии при дальнейшей эксплуатации.

Причины поломки подшипника

Работа выжимного устройства сопряжена с воздействием постоянных динамических нагрузок. Мощность двигателя зависит от оборотов, из-за этого воздействие на деталь не постоянно.

Стоит помнить:

Крутящий момент оказывает нагрузку только при нажатой педали. Исходя из этого, выделим наиболее распространенные признаки неисправности выжимного подшипника описаны ниже.

  1. Долгое удержание сцепления в выключенном состоянии. Неравномерная передача силы влечет усиленный износ детали.
  2. Резкие броски и нажатия педали. Такой стиль характерен для любителей агрессивной езды. К детали моментально прикладывается большая сила, что может вызвать поломку.
  3. Неправильная настройка хода тросика или штока рабочего цилиндра. Пятак оказывается в постоянном контакте с вилками.

Все причины неисправностей сводятся к человеческому фактору. Неправильное обращение с педалью влечет резкие нагрузки на деталь. Нередки случаи полного разрушения ВП.

Что нужно знать

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Муфта

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

  • Повредится вилка сцепления;
  • Нарушится целостность лепестков пружины корзины сцепления;
  • Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Рекомендуем почитать

На подавляющем большинстве техники, исключением не является и отечественный ваз-2112, сцепление играет одну из самых ключевых ролей. Без него невозможно плавно тронуться с места, переключить скорость на ходу автомобиля без определённых усилий тоже является проблемой. В общем, без сцепления никуда! Постоянная нагрузка повышает риск износа деталей, поэтому следить за требуемой функциональностью входит в обязанности каждого автолюбителя. Недостаток внимания выльется в большие неприятности.

Что представляет собой сцепление ваз-2112, как происходит его замена, регулировка, будет и рассказано дальше. И для начала нужно усвоить принцип работы этого узла. Механизм сцепления разъединяет первичный вал КПП от коленчатого вала двигателя. Это действие позволяет начинать движение и переключать передачу скоростей.

Популярные проблемы и их решение

Есть несколько характерных неисправностей, которые встречаются на автомобиле ВАЗ 2110. Попробуем разобраться в причинах их возникновения, а также рассмотрим способы решения проблемы.

  1. Сцепление ведет. Причины могут быть такими:
    1. У педали недостаточный ход, натяжение слишком тугое. Для устранения нужно отрегулировать привод;
    2. Ведомый диск имеет деформации. Тут поможет только замена;
    3. Ступица ведомого диска иногда заедает. Если так, попробуйте ее промыть и смазать шлицы первичного вала. Если же элемент или сам вал износился, тогда замените их;
    4. Фрикционные накладки сломались, заклепки ослабились. Самое лучшее решение — полноценная замена кожуха, которая включает в себя пружину и диск;
    5. Нажимной диск деформировался или перекошен. Замените накладки, но предварительно обязательно убедитесь в отсутствии отклонений торцевого биения диска;
    6. Возникли проблемы с тросом. Подтяните его. Если результата нет, замените на новый.
  2. Сцепление не может полноценно включиться, наблюдаются пробуксовки. Причин тоже может быть несколько, ровно как и решений:
    1. Фрикционные накладки на ведомом диске часто пригорают или изнашиваются. Решение одно — замена;
    2. Поверхности дисков и маховика покрылись маслом. Это говорит о том, что следует заменить сальники мотора и КПП. Плюс проверьте протечки через болты фиксации маховика. Если утечки есть, обработайте крепежи герметиком, а замасленные участки промойте;
    3. Привод заедает. Проверьте его состояние, замените поврежденные компоненты.
  3. Сцепление работает практически нормально, но наблюдаются рывки. Вызвано это может быть следующим:
    1. Масло попало на поверхность. Как решить проблему мы уже рассказали выше;
    2. В приводе происходят заедания. Проследите, где именно заедает, устраните проблему;
    3. Нажимной диск деформировался или повредился. В такой ситуации поможет замена кожуха с диском.
  4. Наблюдается повышенный шум при выключении. Прежде всего, проверьте подшипник выключения. Вероятно, он износился, деформировался, началась потеря масла. Что делать? Конечно, менять его.
  5. Сильный шум наблюдается уже при включении. Практически точно проблема кроется в сломанных пружинах демпфера. Частичный ремонт не поможет, сразу меняйте весь ведомый диск.
  6. При длительной работе, резко отключается. Вероятно, заел выжимной подшипник. Расположен данный элемент на направляющей втулке коробки переключения передач. Если он износился, просто поменяйте его на новый подшипник.
  7. Сцепление может оказаться чрезвычайно тугим либо наоборот, пропасть при попытке обгона на дороге. При наличии пробуксовки постарайтесь медленно доехать до гаража. Если же зацепа совсем нет, остановитесь и вызывайте эвакуаторную службу.

Замена сцепления ВАЗ 2110 без снятия коробки и слива масла

Сцепление играет в автомобиле роль связующего звена между трансмиссией и двигателем. Этот элемент ДВС принимает на себя «удар» и все нагрузки, возникающие при передаче  крутящего момента от двигателя — коробке передач. Поэтому сцепление можно условно отнести к расходным материалам, т. к. довольно часто изнашивается и требует немедленной замены. Повлиять на износ сцепления невозможно, ну разве что вы умудритесь переключать передачи без его участия, хотя в таком случае это не пройдет бесследно по отношению к другим частям мотора.

Замена сцепления необходима в следующих случаях:

  • Если сцепление начинает «вести», то есть когда мощность двигателя снижается.
  • Если сцепление не полностью включается, то есть «буксует».
  • Если во время включения слышны посторонние звуки — щелчки, рывки и т. д.
  • В случае самовольного выключения сцепления.
  • В случае вибрации во время нажатия педали сцепления.

В этой статье я расскажу, как заменить сцепление ВАЗ 2110 в домашних условиях без снятия коробки и слива масла.

Для работы вам потребуется:

  • 1. Домкрат.
  • 2. Смотровая яма или подъемник.
  • 3. Набор торцевых и рожковых ключей: «19», «17»…
  • 4. Монтировка или труба-усилитель.

Замена сцепления ВАЗ 2110 пошаговая инструкция

1. «Сорвите» болты крепления левого колеса, затем поддомкратьте переднюю часть автомобиля и поставьте на «козлы».

2. Снимите колесо и открутите два болта крепления нижней шаровой.

3. Снимите «-» клемму с АКБ.

4. Снимите ДМРВ, затем ослабив хомут крепления гофры ДМРВ, достаньте воздушный фильтр.

5. Теперь необходимо снять трос сцепления с вилки сцепления. Отпустите две крепежные гайки, которыми трос крепится к скобе на КПП.

6. Открутите болт крепления стартера к коробке, затем открутите первый болт крепления КПП.

7. Головкой на «19» труба-усилитель. Рядом есть ещё один болт крепления КПП.

8. Отпустите эту гайку и верхний болт крепления стартера.

9. Снимите разъем с датчика скорости, затем открутите тросик спидометра.

10. Демонтируйте продольную растяжку в паре с рычагом.

11. Теперь открутите нижний болт крепления стартера.

12. Откручиваем 3-й крепежный болт КПП, в районе правого ШРУСа имеется еще одна гайка, которую нужно открутить.

13. Открутите два болта крепления реактивной тяги.

14. Отпустите гайку расположенную на хомуте тяги привода управления коробкой, затем снимите эту тягу с коробки.

15. Подставьте упору под двигатель, затем открутите две гайки крепления задней подушки. Это делается на всякий случай, чтобы в случае слишком большого опускания мотора у вас не порвало шланги.

16. Аккуратнейшим образом отведите КПП от двигателя и опустите на пол, она повиснет на полуосях.

17. Рекомендую заодно заменить также подшипник выключения сцепления.

Сделайте оценку износа, замените диск, а если есть необходимость то и корзину сцепления, проверьте в норме ли лепестки.

Дальнейшая сборка производится в обратном порядке

Всем спасибо за внимание, вот собственно таким нехитрым «макаром» производится замена сцепления ВАЗ 2110 без снятия коробки и слива масла

Функция вилки сцепления

Вилка сцепления (ВС) – важный элемент трансмиссионной системы автомобиля. Она представляет собой рычаг, с помощью которого отводится нажимной диск, в результате это происходит выключение сцепления. ВС иногда называют вилкой выключения.

ВС в основном является частью механической коробки переключения передач, реже в гидравлических приводах. Конструкция ВС в КПП на ВАЗ 2110 довольно простая: металлический стержень, на котором закреплен рычаг и две лапки.

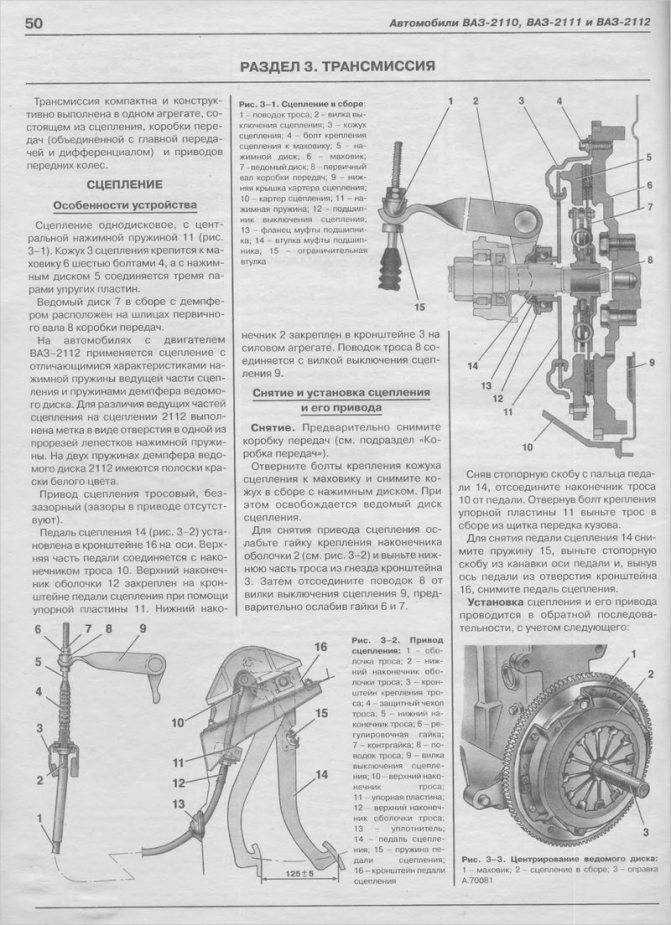

Под номером 5 ВС

При нажатии на педаль сцепления (ПС) благодаря ВС перемещается муфта выжимного подшипника, таким образом, внутренняя кромка пружины перемещается вперед и происходит выключение устройства. Естественно, от исправности ВС зависит правильное включение выключение сцепления.

Замена ВС требуется в следующих случаях:

  • обнаружена деформация детали;
  • выявлены трещины на корпусе;
  • изогнутость ВС;
  • выявлены дефекты лапок в местах соприкосновения с муфтой выжимного подшипника;
  • изношены лапки.

На фото заснята поломанная ВС.

ВС с поломанным рычагом

Если на ВС есть трещины, то это снижает качество работы ПС, происходит позднее схватывание, машина может пробуксовывать, педаль при нажатии западать. Возникает необходимость в регулировании свободного хода. По трещине ВС отклоняется от выжимного подшипника. Регулирования хватает лишь на несколько суток, а при значительном дефекте регулировать приходится через несколько часов

Что в итоге

Как видно, при наличии определенных навыков процесс замены диска сцепления не является сложным. Наиболее трудоемкой операцией является получение доступа к самому сцеплению, особенно на автомобилях с передним приводом.

Что касается самой замены диска и как правильно поставить диск сцепления, а также частого вопроса, какой стороной ставить ведомый диск сцепления, нужно учитывать, что диск ставится к корзине той частью, где выступают пружины демпфера.

Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.

Как заменить сцепление на роботизированной коробке DSG/S-Tronic. Признаки необходимости замены, снятие и установка сцепления ДСГ, калибровка и адаптация.

Двойное сцепление: устройство, назначение, принцип работы и особенности. Как работает коробка с двойным сцеплением, надежность, ресурс, плюсы и минусы.

Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.

Роботизированная коробка DSG: основные недостатки и слабые стороны данной трансмисcии. Надежность DSG (DSG 6 и DSG 7), гарантии на коробку, ресурс ДСГ.

Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
