Меняем задние тормозные колодки на рено дастер своими руками

Обслуживание задних тормозов — замена колодок и троса, подтяжка ручника рено дастер

Как Снять Задний Барабан На Рено Дастер

Тормозные колодки на Renault Duster меняются при значительном износе. Поэтому для задних тормозных колодок Renault Duster толщина должна быть более 2,4 мм. Задние тормоза в Renault Dastre. барабанные, благодаря этой конструктивной особенности задние тормозные колодки имеют полукруглую форму вдоль профиля барабана. Тормозные барабаны отталкивают привод автомобиля, поэтому тормозные колодки, используемые для привода 44 и 2.74, также различаются. Операции по снятию и замене тормозных колодок заднего колеса для Renault Duster 44 и 2.44 аналогичны, за исключением удаления тормозных барабанов, которые, как мы уже говорили, различны.

Тормозные колодки заменяются комплектами с обеих сторон, чтобы предотвратить неравномерное «захватывание» барабанов и предотвратить вероятность появления автомобиля во время торможения.

Каталожный номер уникальных задних тормозных колодок для колес Renault Duster и их стоимость

Да, для полноприводной версии Renault Dastre (4×4) тормозные колодки имеют каталожный номер. 440607493R. Для версии Renault Dastre 2×4 тормозные колодки доступны под номером детали 7701210109. Цена на тормозные колодки задних колес, независимо от типа привода, составляет около 170 долларов США. В дополнение к самим колодкам, если их прохождение изменяется, вам также понадобится ремонтный комплект пружинного тормоза, который позволяет отслеживать (программное обеспечение). Ясно, что пружины, используемые в задних тормозах, имеют примерно такой же срок службы, что и колодки. Основными дефектами пружин являются коррозия металла и, как следствие, потеря их упругости. Для версии с передним приводом (2×4) комплект для ремонта пружин имеет каталожный номер 7701205518.

Операция замены тормозной колодки заднего колеса Renault Duster (44)

Проверьте уровень тормозной воды в бачке под ним. Если требуется прохождение более качественной тормозной воды, ее часть следует откачать с помощью резиновой колбы или шприца, чтобы избежать переполнения задних тормозных поршней. Затем мы вешаем машину и снимаем колесо с машины. Затем опустите рычаг стояночного тормоза, чтобы уменьшить задние тормозные колодки. Мы также дополнительно уменьшаем наложения, применяя конструкционную длину прокладки. Длина изменяется поворотом храповой гайки. Его вращение происходит через отверстие в барабане.

Renault Duster: ручники, колодки, барабаны.

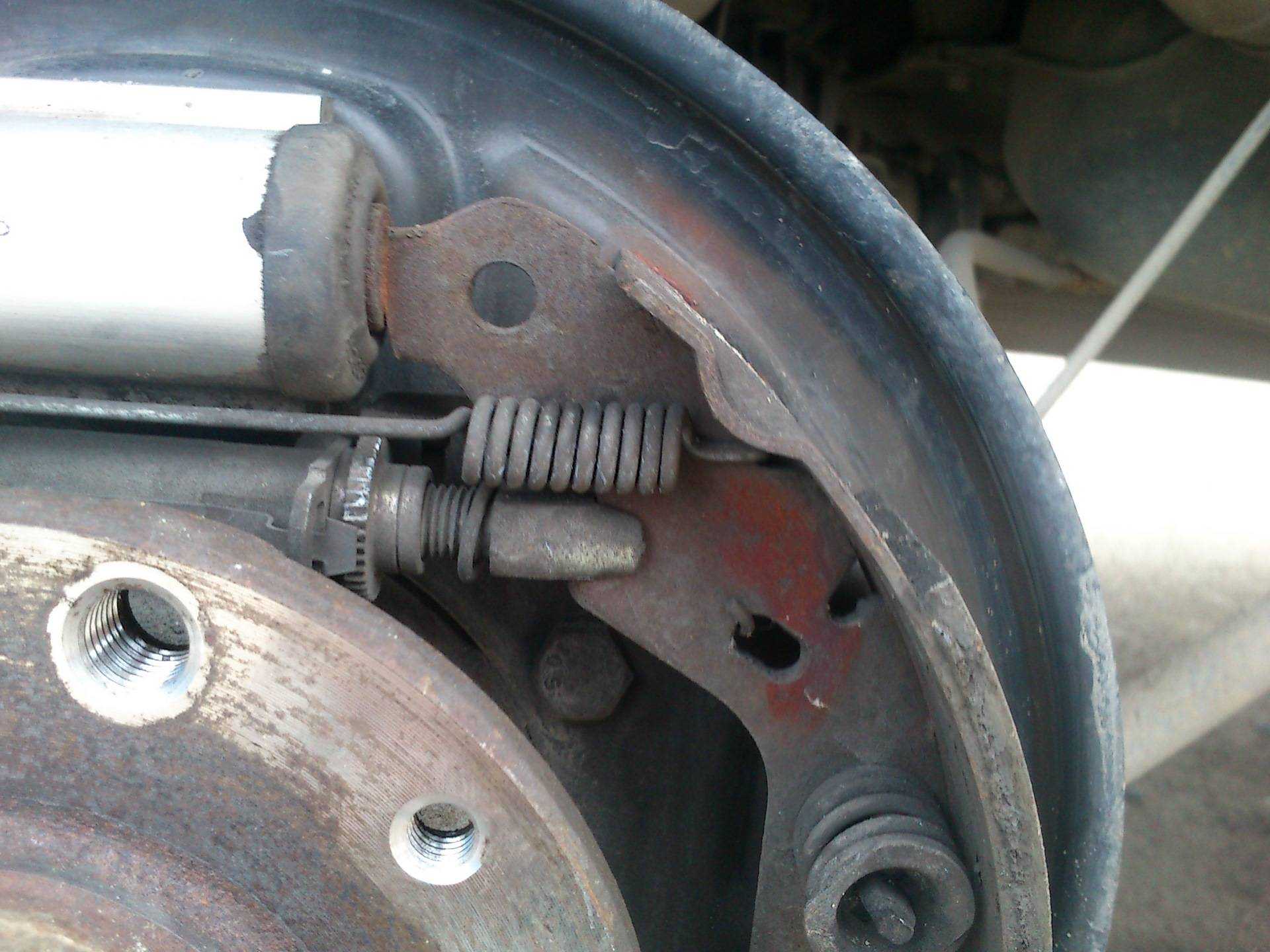

. На фото для наглядности показана регулировка без тормозного барабана. Чтобы уменьшить структурную длину пластины, поверните гайку с храповым механизмом, как показано на фотографии.

С помощью ключа Torx T-40 открутите два винта, которые крепят тормозной барабан к ступице.

Снять тормоз барабан с машины.

После снятия тормозного барабана вы не сможете нажать педаль тормоза, поскольку поршни тормозного цилиндра обязательно выйдут из своего нормального положения, а гидравлическая тормозная система будет опущена. С помощью отвертки снимите крюк верхней натяжной пружины с сетки с блоком и снимите его.

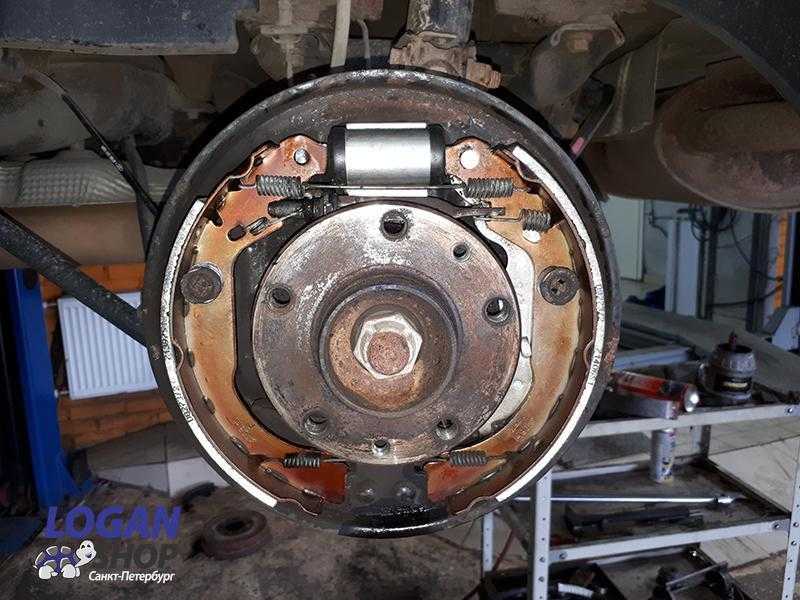

Далее аналогичным образом снимаем нижнюю пружину с тормозов задних колес Renault Duster.

Снимите пружину, отрегулировав зазоры между проставкой и тормозными колодками.

Верните тормозную колодку на основании пружинной шайбы.

Снимите шток, пружину и шайбу. Также снимите пружину с 2-й тормозной колодки.

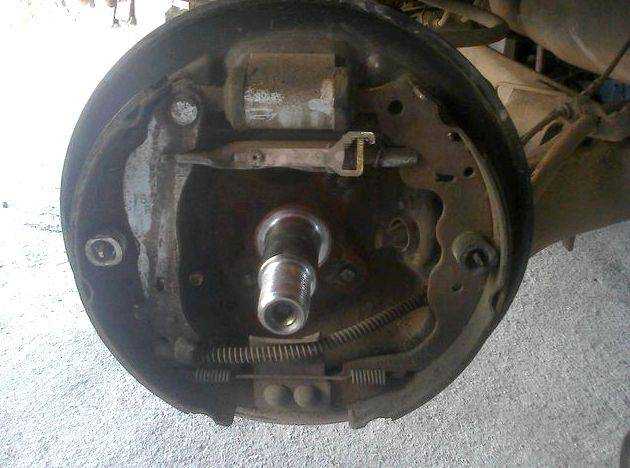

Снять заднюю тормозную колодку.

. не забудьте отсоединить рычаг тормозной колодки от тормозного троса.

Затем снимите переднюю тормозную колодку.

Перед заменой тормозных колодок заднего колеса мы визуально проверяем техническое состояние всех деталей, заменяем их при необходимости, а также очищаем от грязи.

Задние тормозные колодки для Renault Duster 3.54

Что еще предстоит сделать нашему клиенту, операции аналогичны, за исключением снятия тормозного барабана. тормоза барабан в транспортном средстве с 3.54 приводом это удалено. Ступичная гайка откручена; При этом колесо должно быть заблокировано от поворота, поднят ручной тормоз и установлена ​​машина на колесе.

Затем затянуть барабан, в сочетании с подшипником.

Как снять тормозной барабан рено дастер

Плюсы и минусы барабанной тормозной системы

Рассмотрим основные плюсы и отрицательные стороны барабанного элемента в сравнении с дисковой системой.

Плюсы:

  • высокая степень защиты элементов от загрязнения, что увеличивает срок службы устройства;
  • на крупногабаритных транспортных устройствах, благодаря большей площади контакта с поверхностью, такая деталь позволяет более эффективно тормозить.

Минусы:

  • эффективность работы устройства резко падает при сильном нагреве, что крайне негативным образом сказывается при вождении автомобиля на высоких скоростях;
  • нет системы вентилирования, что приводит к увеличению количества газовой среды между колодками и барабанами и, как следствие, мешает процессу торможения.

Наиболее оптимальным вариантом для легкового авто считается монтаж барабанного элемента на заднюю ось, а дисковый – на переднюю. Такое решение позволит водителю использовать нужную систему в соответствии с текущими требованиями, а также не переплачивать за обслуживание.

У нас можно купить тормозной барабан для Рено Симбол (неоригинал) за 1870 рублей. Уточняйте актуальные цены на запчасти у консультанта.

Замена тормозного барабана

Перед установкой, необходимо узнать требуемый диаметр барабана. Он не должен быть больше стандарта, который указан в ПТС. Также стоит отметить, что при непригодности одного барабана – менять понадобиться оба, чтобы был одинаковый диаметр.

Основные этапы замены детали выглядят следующим образом:

  • установить автомобиль на опоры;
  • демонтировать колесо;
  • снять колпачок ступицы (с помощью специального съемника или отвертки);
  • снять шайбу;
  • опустить рычаг тормоза, ослабить соответствующий трос;
  • снять тормозной барабан с оси;
  • заменить деталь на новую.

На барабанах допускаются незначительные царапины. Сколов и трещин – быть не должно. При установке новых деталей также стоит смазать оси и заменить гайки.

В случае серьезных поломок или если водитель не уверен в своих силах – лучше обратиться в специализированный сервисцентр за квалифицированной помощью. Опытные мастера имеют все необходимые навыки и передовые инструменты, что обеспечит ремонт авто на высоком профессиональном уровне.

Заказать запчасть для Рено Симбол недорого

Чтобы сделать заказ запчастей для автомобилей, свяжитесь с нами любым удобным способом (через мобильную связь или онлайн-чат на сайте) и оставьте заявку. При необходимости наш менеджер проведет для Вас персональную бесплатную консультацию, а также поможет выбрать подходящий тормозной барабан для Рено Симбол. Мы поможем организовать доставку деталей максимально оперативно в любой город России.

Цена работы на сто

Примерная стоимость услуг, предлагаемых автосервисами по ремонту — от 600 рублей. Правильная замена износившихся деталей способствует более длительной эксплуатации. Обратный эффект наблюдается при некачественном, ненадлежащем отношении к работе. В таком случае выйдут из строя не только колодки, но и вероятнее всего повредится сам барабан, что повлечёт за собой существенные денежные затраты и более сложный ремонт. Чтобы определить износ, производители часто устанавливают устройства, которые определяют состояние элементов системы. При использовании электронных приспособлений используется индикатор на панели приборов. Механические устройства начинают при эксплуатации тормозной системы воспроизводить характерные звуки, служащие сигналом о необходимости диагностики. Замена необходима сразу на обоих колесах, для равномерного торможения автомобиля. Иначе водитель может не справиться с управлением, это приводит к серьёзным непоправимым последствиям. Установка новых задних колодок на дастере может быть необходима при следующих неисправностях:

  • недостаточная или неравномерная тормозная сила;
  • прихватывание тормозов после прекращения воздействия на педаль;
  • чрезмерный ход педали тормоза;
  • недостаточная интенсивность работы стояночного тормоза.

Диагностика заднего ступичного подшипника и признаки поломки

Признаки неисправности, при появлении которых требуется проверка подвески и ступицы:

  1. Шум, гул со стороны колеса;
  2. Вибрация, которая ощущается в салоне;
  3. Скрип или скрежет, а так же вращение с торможением, при раскручивании руками;
  4. Увеличенный люфт шасси, ощущающийся руками.

Появились такие признаки? Сделайте диагностику, проверьте состояние заднего ступичного подшипника следующим методом:

  1. Поднимите автомобиль домкратом;
  2. Раскрутите колесо руками, послушайте шум или гул;
  3. Перемещайте шасси в осевом направлении, проверьте люфт;
  4. Видео, в котором показан такой люфт, представлено ниже.

Задний ступичный подшипник Рено Дастер

Неисправность заднего ступичного подшипника

Если этих методов проверки оказалось недостаточно, читайте подробную статью у нас на сайте, о том как проверить ступичные подшипники.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

  1. Установить автомобиль на ровную площадку и заглушить двигатель.
  2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
  3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
  4. Отвернуть болты и снять колесо со ступицы.
  5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
  6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
  7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
  8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
  9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
  10. Демонтировать по аналогии нижнюю пружину.
  11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
  12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
  13. Вытащить стержень с противоположной стороны барабанного механизма.
  14. Снять по аналогичной методике фиксатор передней накладки.
  15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
  16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
  17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

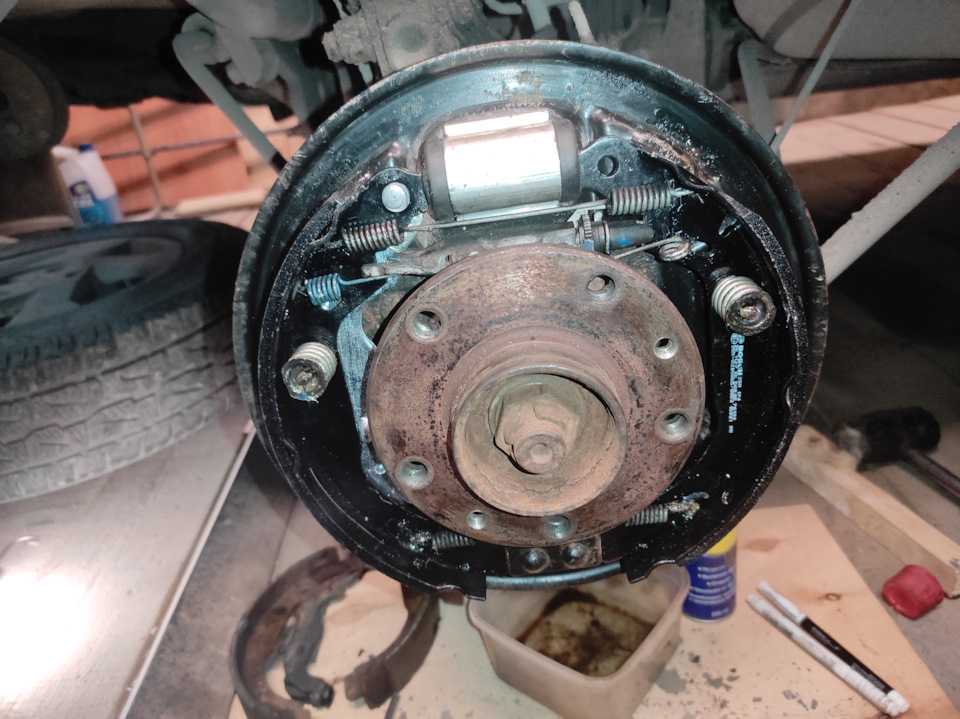

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Замена жидкости с прокачкой

Данная операция выполняется вместе с напарником, занимая около 2–2,5 часов времени. Контуры на этот раз прокачиваются последовательно — пока один из них прокачивается, другие обязательно должны быть закрыты.

Машина ставится на яму или эстакаду. Колеса блокируются от непроизвольного скатывания специальными упорными башмаками. Мотор глушится, ручной тормоз деактивируется, минусовая клемма АКБ скидывается (на случай блокировки ABS).

Затем рабочая жидкость откачивается грушей из расширительного бачка полностью, чтобы в бачке ничего не осталось. После этого в бачок заливается свежая тормозная жидкость. Прокачка начинается с правого заднего колеса. Штуцер прокачки очищается щеткой и тряпкой от грязи, на него одевается прозрачная трубка от капельницы. Второй ее конец опускается в бутылку или другую емкость.

Дальше напарник несколько раз энергично выжимает тормозную педаль до упора и держит ее в выжатом состоянии.

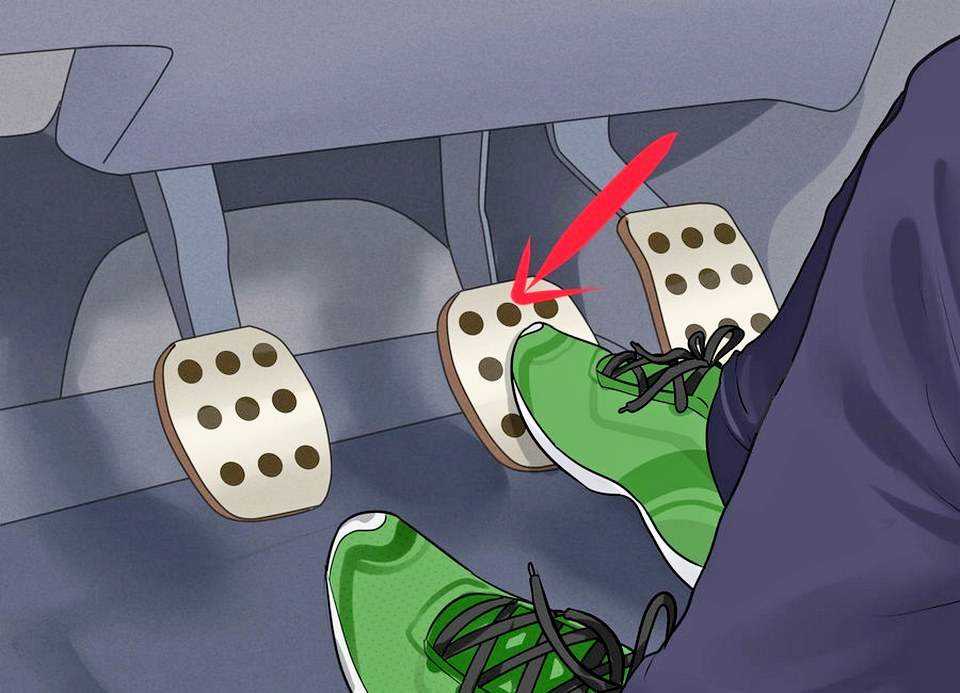

Педаль тормоза накачивается и держится в выжатом состоянии

Головкой или ключом ослабляется клапан штуцера, тормозная жидкость сливается под давлением в емкость, а в это время напарник дожимает педаль тормоза в пол. Штуцер закручивается, напарник снова несколько раз выжимает педаль тормоза и удерживает ее. В бачок заливается новая порция смазки. Штуцер вновь открывается, отработка сливается. Все повторяется до тех пор, пока поступающий из контура состав не станет чистым (светлым). Таким же образом прокачиваются тормозные контуры на остальных колесах. Обязательно нужно придерживаться последовательной диагональной схемы: правое заднее колесо, левое переднее, левое заднее, правое переднее.

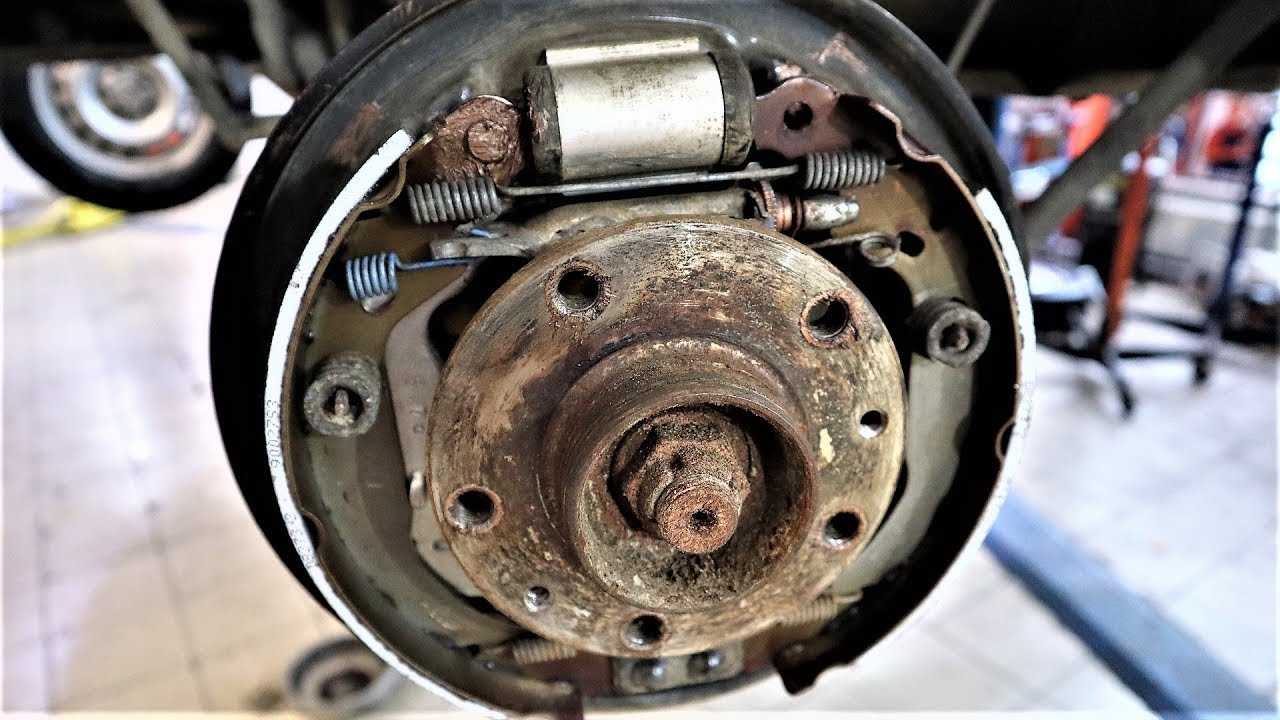

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

  • ключ для колесных болтов,
  • пассатижи простые & раздвижные,
  • плоскую отвёртку.

Задние колодки пора менять при:

  • истончении накладок,
  • замасленности накладок,
  • плохом их соединении с основой,
  • сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

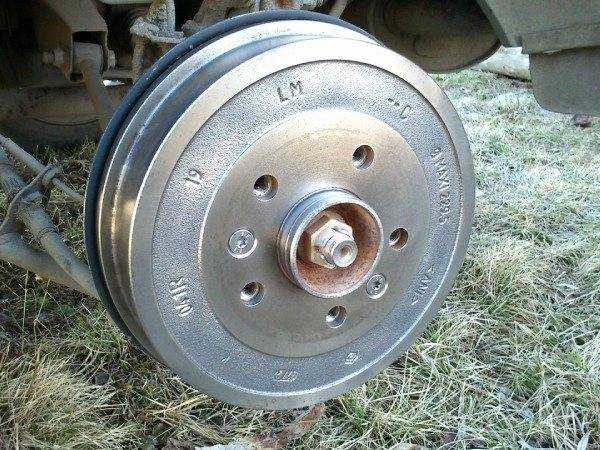

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

  1. Включается 1-я передача, ставятся колёсные упоры спереди.
  2. Ручник до упора отжимается вниз.
  3. Заднее колесо снимается, Рено Дастер подпирается.
  4. Тормозную жидкость желательно немного откачать из бачка.
  5. Снимается барабан.

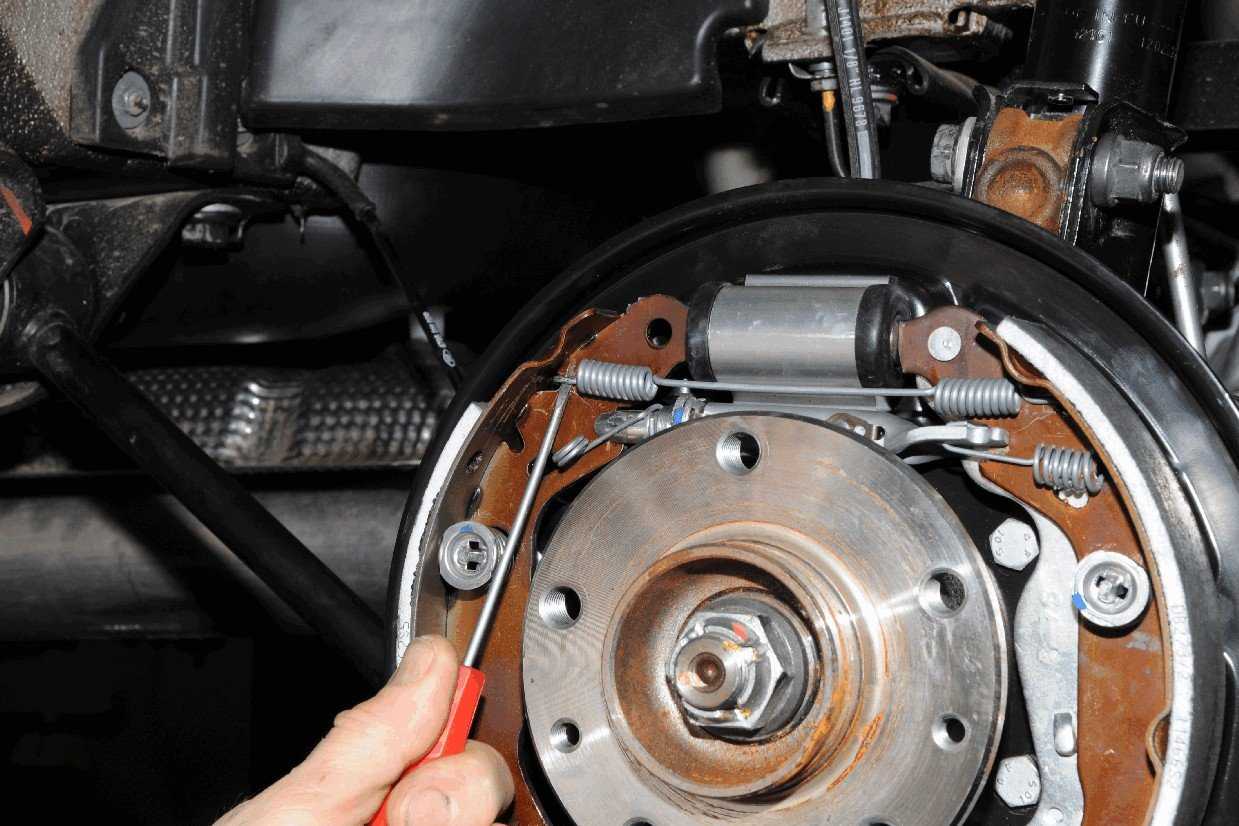

  6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
  7. Трос отсоединяется от рычага.
  8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
  9. Чашка с пружинкой, опорная стойка снимаются.

    Ссылка на фото

  10. Так же снимается вторая опорная стойка следующей накладки.
  11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
  12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
  13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.

    Источник изображения

  14. От накладок отцепляются кончики стяжной пружины, она снимается.
  15. Из пазика колодки спереди извлекается вилка распорки.
  16. От передней накладки отцепляется конец серьги зазорного регулятора.
  17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.
  18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
  19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
  20. С задней колодки снимается оттяжная пружинка распорочной планки.
  21. Тормозной механизм осматривается, очищается от грязи.
  22. Деформированные заржавевшие детали меняются на новые.
  23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
  24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
  25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
  26. Барабан ставится на место.
  27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
  28. Колесо ставится на место, проверяется, насколько легко оно вращается.
  29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Характеристики “родного” подшипника

Спереди на автомобиле используется поворотный кулак, закрепленный на стойке амортизатора и рычаге. Через внутреннее кольцо ступичного шарикоподшипника проходит вал привода передних колес. Кулак отклоняется с помощью рулевых наконечников, связанных с рейкой. Угол поворота ограничен конструкцией рейки, амортизатор и рычаг оснащены подвижными элементами, допускающими свободный ход управляемого кулака.

Размеры шарикового подшипника передней ступицы не зависят от схемы трансмиссии и рабочего объема двигателя автомобиля.

Машины с передними ведущими колесами оснащаются задней торсионной балкой с шарикоподшипниками, расположенными внутри тормозного барабана. Рабочее положение шарикоподшипника обеспечивается центральной гайкой, которая закрывается декоративной заглушкой. На автомобилях с системой привода 4х4 применяется рычажная задняя подвеска с кулаком, внутри которого расположены ступица и шарикоподшипник. Завод не регламентирует ресурс деталей – скорость износа зависит от условий эксплуатации и качества комплектующих.

Средняя стоимость

Средняя стоимость деталей приведена в таблице.

Место установки Оригинал, руб. SNR, руб. SKF, руб.
Передние ступицы 3250 2000 2300
Задняя балка 3050 2200 1400
Задняя рычажная подвеска 2300 2300 3700

Как запрессовать ступичный подшипник

При установке шарикоподшипника следует учитывать положение детали. Одна сторона узла намагничена и используется датчиком ABS для определения частоты вращения колеса. Ошибка при установке приводит к включению контрольной лампы в комбинации приборов. Подшипник запрессовывается в корпус поворотного кулака с помощью оправки, воздействующей на внешнее кольцо.

При нанесении ударов по внутреннему кольцу шарикоподшипника происходит необратимое повреждение узла. Деталь забивается в корпус без перекосов до упора, внутренняя часть фиксируется подставкой.

После установки детали следует аккуратно смонтировать пружинное кольцо, а затем приступить к обратной сборке подвески.

Когда менять

Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.

При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.

В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега

Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов

О необходимости замены этих деталей также свидетельствуют следующие явления:

О необходимости замены этих деталей также свидетельствуют следующие явления:

О необходимости замены этих деталей также свидетельствуют следующие явления:

  • Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
  • Резкое или слабое блокирование колес при нажатии на педаль тормоза.
  • На узлах тормозной системы помимо пыли присутствует металлическая стружка.

Renault Duster, 2013

Renault Duster, 2013

Комментарии 31

Барабаны зло. Нет барабанов нет проблем. Избавился от них 3 года назад. Удачи Вам !

Полезно и просто!Не зря у нас рабочий всегда с молотом изображен…Пожалуй пора подписку на канал сделать-есть у этого человека полезные видео по ремонту дастера…

…на Волге там в барабане были отверстия с резьбой… вкручиваешь попеременно 3 болта они упираются в ступицу и барабан слазит… Всему этих французов учить нужно… А вообще в отверстия колёсных болтов заложить вату смоченную уксусной эссенцией на часок только так всё раьединяет и проникает :)))) без кувалдометра

С кувалдой быстрее.

Я дубасил резиновой кувалдой. Барабаны чугунные и очень дорогие, не хотелось на них «попасть»! Теперь каждую сезонную переобувку колес -снимаю руками эти барабаны, смазываю ступицу шрусовой смазкой, что бы больше не прикипели и развожу колодки в ручную))

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Вот тоже вопрос у меня такой же. То-ли тросики ослаблять в салоне, то-ли «храповичек» крутить ?

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Как можно развести механизм, без снятия барабана?

см. фото выше вашего комментария это я имел ввиду. Ток в мануле делается это с барабаном через отверстие (на фото) . А уже после разведения снимается барабан. Вот у нас с товарищем и вопрос Stalevar63

Понятно, я трос ослабил, дальше все видели.

тоесть из салона а уже потом кувалдой?

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

ок так и сделаем

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

У ОД при гарантийной замене задних тормозных цилиндров так и делали. Только я сначала не понял чего мастер там в отверстии отверткой ковырял.

oleg1971vorkuta

Как можно развести механизм, без снятия барабана?

Твою ж мать… А не пробовал кувалдой бить через проставку деревянную хотя бы? Понял бы такой способ сьема для левого клиента, там бабло и пофиг, но себе…

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Николай, Олег активно эксплуатирует свой Дастер. Он далеко не новый уже, как и большинство «дорестайлов» и требует периодических ремонтов и профилактик. И делиться тем, как сам сделал. Не вижу ничего «неправильного». А барабаны всем рекомендую в первый год скинуть, почистить посадочное, смазать. Тогда всегда «от руки» будут сниматься. И не понадобиться так их срывать. В сервисе, кстати, тоже так же снимают. Говорят : будем стучать.

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Ага, просто стоит .

Бывает, что при снятии барабанов колодка сползает с поршня цилиндра и протыкает насквозь защитный пыльник у цилиндра.А еще у меня такое было, что с левой стороны передняя колодка спрыгнула с поршня, порвала пыльник, а задняя колодка надавила на поршень и с другой стороны побежала тормознуха.

Выбираем колодки правильно

Старые задние тормозные колодки

Для разных версий привода на Дастере, требуются абсолютно разные запчасти. Так, колодки — оригинал на Дастер со всеми ведущими колесами имеет номер 440607493 R, а для версии с передним приводом: 7701210109. В каждом случае стоимость таких наборов будет колебаться в пределах 3000 рублей.

Замена задних тормозных колодок шкода октавия тур

Также, при замене колодок, менять следует и стягивающие пружины, входящих в состав задних тормозов. Всё дело в том, что из-за регулярного воздействия влаги, эти элементы конструкции часто подвергаются сильной коррозии, от этого их срок службы редко составляет больше чем срок эксплуатации самих колодок. Каталожный код такого ремкомплекта – 7701205518.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
