Нюансы при регулировке клапанов на автомобилях ГАЗ
Клапаны не всегда поддаются регулировке, в некоторых случаях биение сохраняется даже при установке рекомендуемых зазоров. Причин этого явления может быть несколько:
- кулачки распредвалов изношены;
- ось, на которой расположены коромысла, имеет механическую обработку;
- носики штанги работали неравномерно;
- изношенные пушеры;
- пружинные хлопушки работали.
Если идет тренировка на пятках со штангой, регулировать клапаны с помощью щупов не получится, в таком случае следует использовать индикатор.
Вытащим свечи.
Устанавливаем поршень первого цилиндра в верхнюю мертвую точку, для этого закрываем пальцем отверстие для свечи зажигания первого цилиндра и ручкой стартера проворачиваем коленчатый вал двигателя до тех пор, пока воздух не начнет выходить снизу палец. Это произойдет в начале такта сжатия в первом цилиндре.
Убедившись, что сжатие началось, осторожно проворачивайте коленчатый вал двигателя ручкой стартера до тех пор, пока индикатор на картере сцепления не совпадет с шариком, выбитым в маховик (рисунок 1) и в автомобиль ГАЗ-53 — до тех пор, пока не появится опасность шкив коленчатого вала совпадают с центральной линией указателя cm, t (рис. 2)
Когда поршень первого цилиндра находится в ВМТ на такте сжатия, впускные и выпускные клапаны должны быть полностью закрыты.
В этом положении устанавливаем или проверяем зазор между коромыслом и штоком клапана, который должен составлять 0,25 — 030 мм при холодном двигателе (15 — 20 ˚С.
допускается уменьшение зазора до 0,15-0,20 мм для клапанов, расположенных по краям головок: первый и восьмой входы, четвертый и пятый выходы (рис. 3).
Если расстояние не совпадает: — Ослабьте стопорную гайку регулировочного болта и, поворачивая регулировочный болт, установите необходимое расстояние на щупе.
Затягиваем стопорную гайку, не давая болту проворачиваться, и еще раз проверяем люфт.
Расстояния для остальных цилиндров регулируют в порядке работы цилиндров 1-5-4-2-6-3-7-8, проворачивая коленчатый вал при переключении с одного цилиндра на другой на один оборот.
Чтобы быстрее сориентироваться и ускорить процесс с помощью быстросохнущей краски, мы разметим ведущий шкив на четыре части (рис. 6).
Для проверки и регулировки клапанов на автомобиле ГАЗ 53 понадобится следующий инструмент: ключи гаечные на 11, 14 мм., Отвертка, щуп, ручка стартера.
Проверка зазоров клапанов и, при необходимости, их последующая регулировка проводится в следующей последовательности:
2. Снимите свечу зажигания с первого цилиндра.
3. Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия, для этого закройте пальцем отверстие для свечи зажигания первого цилиндра, проверните коленчатый вал двигателя пусковой рукояткой до тех пор, пока воздух не начнет выходить из-под пальца. Это произойдет в начале такта сжатия в первом цилиндре.
4
Осторожно проверните коленчатый вал, пока метки на шкиве коленчатого вала не совпадут с центральной линией индикатора cm t. (см рисунок ниже)
Когда поршень первого цилиндра находится в vm такта сжатия, впускной и выпускной клапаны полностью закрыты.
Установка коленвала в положение bm t.
5. Проверьте зазор с помощью щупа, зазор между коромыслом и штоком клапана должен составлять 0,25-0,30 мм на холодном двигателе (15-20 ° C.
допускается уменьшение пространства до 0,15-0,20 мм у клапанов, расположенных по краям головок первого и восьмого впускных, четвертых и пятых выпусков.
6. При необходимости отрегулируйте зазор в следующей последовательности:
- ослабьте контргайку регулировочного винта;
- поворотом регулировочного винта установите расстояние на щупе;
- затяните контргайку регулировочного винта и снова проверьте зазор.
7. Проверьте и при необходимости отрегулируйте зазоры клапанов остальных цилиндров в последовательности, соответствующей порядку работы цилиндров (1-5-4-2-6-3-7-8), поворачивая коленчатый вал при переходе от цилиндра к цилиндру на 90°.
8. Установите на место крышки коромысел.
9. Вкрутите свечу зажигания первого цилиндра.
10. Запустите двигатель и послушайте, как он работает. При работающем двигателе в некоторых режимах может быть слышен стук клапана малой выброса, не должно быть «чихания» в карбюраторе и «брызг» в глушителе.
Двигатель ЗМЗ 5234, 523 ПАЗ-3205, 32053 (бензиновый) (523400) 5234.1000400
Количество цилиндров в двигателе: 8 Диаметр цилиндров: 92 мм Тип: бензиновый АИ-76 со степенью сжатия 6.7 : 1, карбюраторный Вес (масса): 256 кг Рабочий объем: 4.668 литра Мощность: повышенная — 130 л.с. (95.9 кВт) при вращении 3 200-3 400 оборотов / мин. Материал: комбинированный (чугун, высокоуглеродистая сталь и сплав из алюминия) Упаковка: деревянный поддон с картонной коробкой
Двигатель внутреннего сгорания ДВС (523400) 5234.1000400 модели ЗМЗ-5234 имеет V-образное цилиндровое расположение под прямым углом в 90°. Расположение клапанов верхнее. Движок устанавливается на автобусы производства «ПАЗ» (ПАЗ — 3205 / 3206). Отличительная особенность – выпускается с увеличенной мощностью и усиленным сцеплением. Внедрена система СРОГ по циркуляции отработанных газов. Комплектуется коленчатым валом на котором предусмотрен увеличенный на 8 мм ход поршней.
Базовые рабочие характеристики бензинового двигателя 5234.1000400 ЗМЗ — 5234 / 523 на автобусы производства «ПАЗ»:
- Показатель максимального крутящего момента составляет 32.0 при 2 250 — 2 500 об./мин.
- Марка топлива – бензин АИ-76.
- Удельный (минимум) по расходу топлива: 205 г / л.с.ч
- Передаточное показатель редуктора гл.передачи: 5.48
Купить оригинальный заводской двигатель (ДВС) ЗМЗ 5234 карбюраторный вы можете у нас в Екатеринбурге по оптовой цене (стоимость включает НДС). Предлагаем доставку по городам, области и регионам России. Контактный телефон нашего магазина: +7 (343) 328 51 32.
Адрес: ул. Мартовская, 8а (район Чкаловский, м-он Елизавет) — посмотреть адрес на карте, контакты и часы работы
Оплата при получении:
- Наличными
- Переводом на карту
- Банковской картой
- По счету (для организаций с НДС)
Важно. Перед получением товара, уточняйте его наличие по телефону +7 (343) 328-51-38 или оформите заказ на нашем сайте
Доставка курьером по Екатеринбургу и близлежащим городам
- Оплата наличными по факту получения товара
- Стоимость доставки по городу и близлежащим городам — 100-250 рублей
- Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
- Сроки и стоимость доставки уточняйте у менеджера РусАвто
Минимальный заказ и стоимость доставки смотрите в разделе Доставка
| Минимальный заказ | Стоимость доставки | Бесплатная доставка от | |
| Екатеринбург | 1000 | 150 | 6000 |
| Верхняя Пышма | 3000 | 200 | 10000 |
| Березовский | 3000 | 200 | 10000 |
| Арамиль | 3000 | 200 | 10000 |
| Ревда | 5000 | 400 | 17000 |
| Первоуральск | 5000 | 400 | 17000 |
| Полевской | 7000 | 500 | 26000 |
| Сысерть | 7000 | 500 | 26000 |
| Новоуральск | 10000 | 600 | 34000 |
| Невьянск | 12000 | 700 | 37000 |
| * не расспространяетсяна крупногабариные запчасти и товар по спец. цене |
Доставка «Почтой России»
- Предоплата 30% от стоимости товара ( Безналичный расчет по выставленному счету)
- Остаток суммы наложенным платежом по факту получения вашего товара в почтовом отделении.
- Услуги за доставку оплачиваются получателем по действующим тарифам «Почты России»
Почему мы просим частичную предоплату перед отправкой ? В нашей практике были случаи, когда отправленный наложенным платежом товар находился долгое время в почтовом отделении получателя и не забирался. Мы были вынуждены оплачивать хранение и нести дополнительные расходы за обратную пересылку невостребованного товара на наш склад.

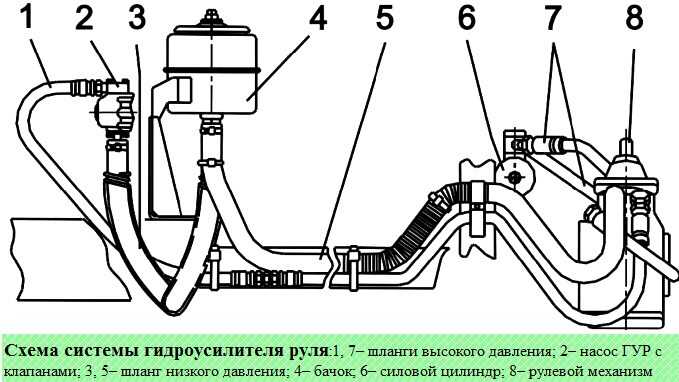

Характерные неисправности гидроусилителя руля
Неисправности в работе гидроусилителя легко опознать по характерным признакам. Среди них:
- Туго поворачивается рулевое колесо. Вероятные причины — выход из строя насоса ГУР, использование неподходящей рабочей жидкости, залипание каналов золотникового механизма.
- При вывернутом до упора рулевом колесе (в любую сторону) в процессе езды слышен звук высокой частоты (похожий на свист). Вероятная причина — прослаблен приводной ремень.
- Рулевое колесо поворачивается рывками. Вероятные причины неисправности — несоответствие рабочей жидкости спецификации, заявленной производителем, неисправность распределяющего жидкость механизма, неисправность насоса.
- Наличие интенсивного пенообразования в расширительном бачке. Вероятные причины — смешивание жидкостей разных типов, неисправность насоса ГУР.
- При работающем двигателе происходит самопроизвольный поворот рулевого колеса в любую сторону. Вероятная причина — неисправная работа золотникового механизма, чаще всего, засорение его рабочих каналов, неверная сборка (например, после установки ремкомплекта).
Рекомендации по эксплуатации и обслуживанию ГУР
Для того чтобы гидроусилитель руля и его система работали в штатном режиме, а также для продления срока их эксплуатации необходимо придерживаться нескольких несложных правил:
- использовать рабочие жидкости, рекомендованные автопроизводителем, а также проводить их своевременную замену (большинство автопроизводителей рекомендуют производить замену жидкости ГУР через каждые 60. 120 тысяч километра пробега, или один раз в 2 года, это зависит от стиля вождения и интенсивности эксплуатации автомобиля);
- выполнять прокачку системы ГУР в строгом соответствии с описанным выше алгоритмом (или соблюдая отдельные требования, если таковые предъявляет производитель автомобиля);
- следить за состоянием пыльника рулевой рейки, поскольку если он будет порван, то пыль и грязь попадут в систему, что приводит к выходу из насоса ГУР. Признаком уже случившийся проблемы является гул гидроусилителя, который не устраняется даже заменой жидкости.
Стоимость замены жидкости и прокачки ГУРа
Если вы планируете проводить работы по замене жидкости и прокачке ГУРа самостоятельно, то вам необходимо будет купить лишь масло в объеме от 1 до 3 литров (с учетом промывки, при этом объем системы ГУРа легкового автомобиля составляет до 1 литра). Цена жидкости зависит от марки и магазина. Она находится в пределах 4. 15$ за один литр. Если же вы не хотите или не можете самостоятельно выполнять подобные работы — обратитесь за помощью на СТО. Приблизительные цены на январь 2017 года составляют:
- работа по замене жидкости — 1200 рублей;
- прокачка ГУРа — 600 рублей.

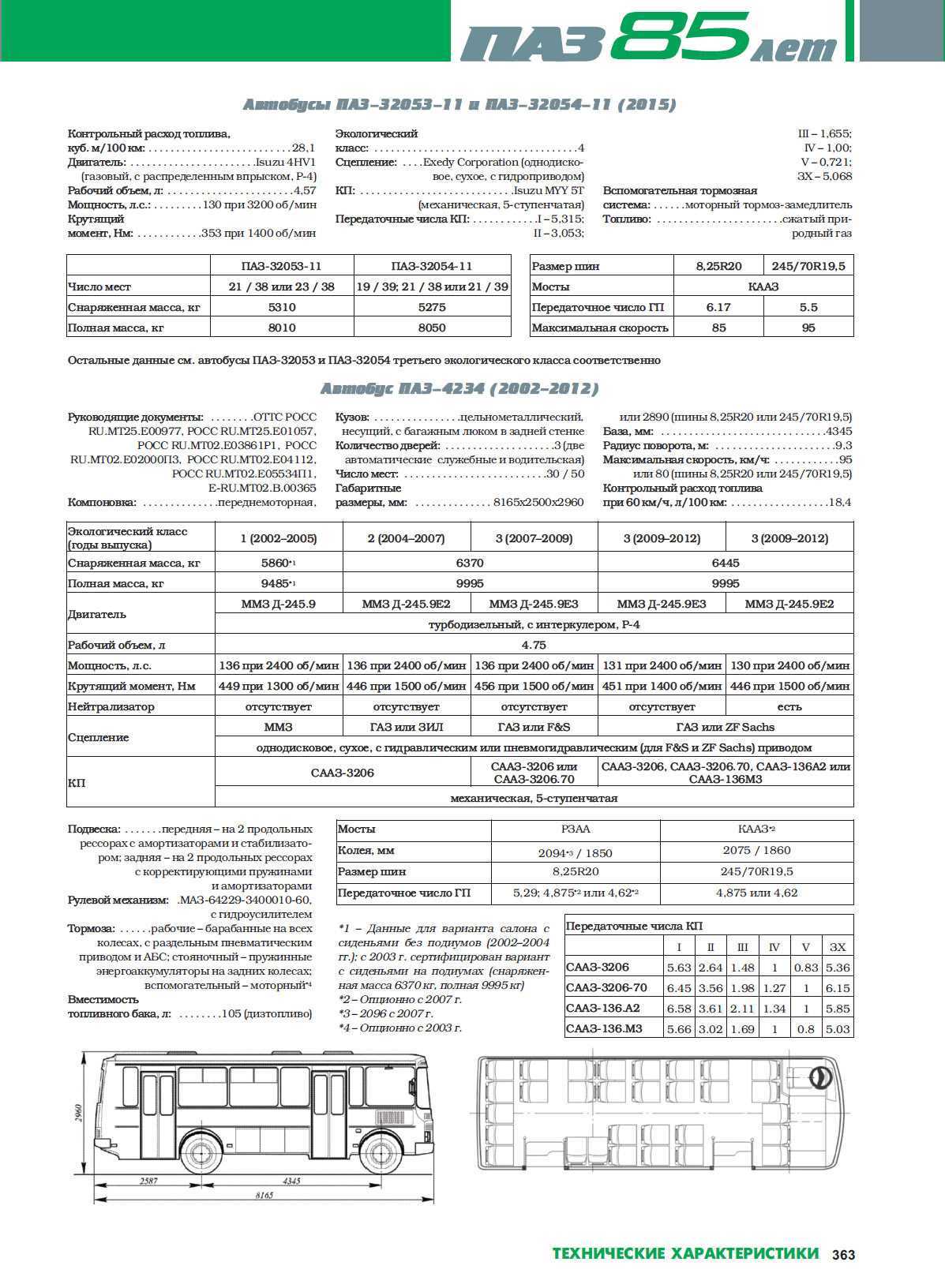

Модификации
ПАЗ-32053 — автобус с одной автоматической дверью для пригородных маршрутов и пневматической тормозной системой с ABS, следующее поколение, сменившее ПАЗ-3205. Выпускался с 2001 по 2016 год в различных модификациях:
- ПАЗ-32053 — базовый вариант с бензиновым карбюраторным двигателем ЗМЗ-5234.
- ПАЗ-32053 РАП — вариант бензинового автобуса с белорусскими комплектующими. КПП: ГАЗ мех., 4-ст
- ПАЗ-32053-04 — вариант с дизельным двигателем ЯМЗ-5342.
- ПАЗ-32053-05 — вариант с дизельным двигателем Cummins ISF 3.8.
- ПАЗ-32053-07 — вариант с дизельным двигателем ММЗ 245.9.
- ПАЗ-32053-07 РАП — вариант дизельного автобуса с белорусскими комплектующими. КПП: СААЗ мех., 5-ст
- ПАЗ-32053-08 — вариант с карбюраторным двигателем ЗМЗ 52342.10, отвечающим экологическим нормам Евро-4
- ПАЗ-32053-20 — грузопассажирский автобус для перевозки строительных бригад и оборудования.
- ПАЗ-32053-27 — грузопассажирский с дизельным двигателем ММЗ 245.7.
- ПАЗ-32053-50П — автобус с одной автоматической дверью для пригородных маршрутов с улучшенным салоном.
- ПАЗ-32053-57 — пригородный с дизельным двигателем ММЗ 245.7.
- ПАЗ-32053-60 — автобус в северном исполнении.
- ПАЗ-32053-67 — северный с дизельным двигателем ММЗ 245.7.
- ПАЗ-32053-70 — школьный автобус.
- ПАЗ-32053-77 — школьный с дизельным двигателем ММЗ 245.7.
- ПАЗ-320538-70 — школьный в северном исполнении.
- ПАЗ-32053-80 — ритуальный автобус.

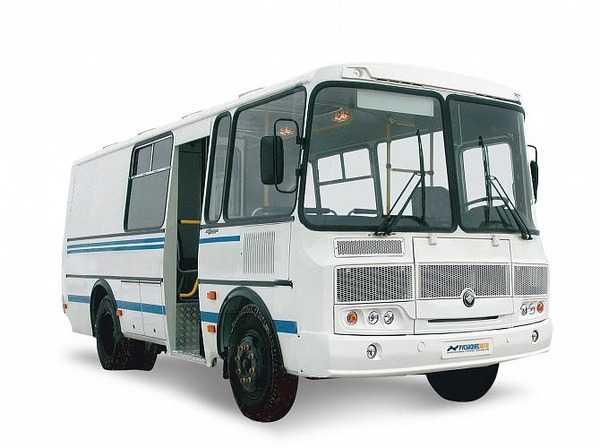

Грузопассажирский автобус ПАЗ-32053-20. Фото Мега-Сервис-НН
ПАЗ-32054 — автобус с двумя автоматическими дверями для городских маршрутов с пневматической тормозной системой с АБС. Является заменой ПАЗ-32051. Технически схож с 32053. Выпускался также с 2001 по 2016 год.
- ПАЗ-32054 — базовый вариант с бензиновым карбюраторным двигателем ЗМЗ-5234.
- ПАЗ-32054-03 — вариант с дизельным двигателем Cummins B 3.9 140 CIV-1.
- ПАЗ-32054-04 — вариант с дизельным двигателем ЯМЗ-5342.
- ПАЗ-32054-05 — вариант с дизельным двигателем Cummins ISF 3.8.
- ПАЗ-32054-07 — вариант с дизельным двигателем ММЗ 245.9.
- ПАЗ-32054-08 — вариант с карбюраторным двигателем ЗМЗ 52342.10, отвечающим экологическим нормам Евро-4.
Поломки механизма ГУР на Приоре: виды неисправностей и способы выявления дефектов
Качество жидкости для системы ГУР оказывает непосредственное влияние на ресурс системы. В ходе эксплуатации автомобиля не исключается вероятность возникновения разных неисправностей. Наиболее часто встречающиеся поломки и признаки на Приоре с системой ГУР — это:
- Шумность работы насоса ГУР.
- Возникновение протечек в местах соединения гидравлических шлангов.
- Вибрация руля.
- Возрастает необходимость прикладывания больших усилий для поворота колес.
- Появляются толчки в руль, особенно при поворотах.
- Облегчение вращения руля на больших скоростях.
- Свист во время поворачивания.
Интересно! Масло в бачке ГУР не должно быть темного цвета. Если оно потемнело, значит пришло время его менять.
Все вышеперечисленные признаки свидетельствуют о том, что механизм ГУР нуждается в диагностике. Лучше сразу проверить систему, выявить дефекты и устранить их, чем дожидаться, пока гидроусилитель руля выйдет из строя полностью, что может повлечь за собой вероятность возникновения аварийной ситуации.
Рассмотрим несколько видов неисправностей ГУР на Приоре, с которыми часто сталкиваются автовладельцы:
- Возникновение толчков в руль. Причина такого явления заключается в ослаблении приводного ремня. С течением времени этот элемент растягивается, поэтому нужно осуществлять регулировку его натяжения. Ремень натягивается на Приоре с ГУР при помощи ролика натяжителя. Подробное описание этого процесса можно найти . Причина возникновения толчков может также быть в нарушении целостности резиновых шлангов или металлических трубок. На шлангах высокого и низкого давления известна проблема их растрескивания (особенно некачественных). На магистрали низкого давления подвергается коррозии металлическая трубка. Она со временем ржавеет на всех Приорах, и поэтому ближе к пробегу в 100 тысяч ее нужно менять. Ниже она представлена на фото.
- При прокручивании руля увеличивается усилие. Обычно связан такой дефект с недостаточным количеством жидкости в системе. Если уровень в норме, следует проверить натяжение ремня и его состояние. Вспомните, когда последний раз менялось масло, и в случае необходимости, выполните его замену.
- Шум при работе мотора. Это еще один из наиболее часто встречающихся видов поломок на Приорах с ГУР. При пуске двигателя обнаруживается гул в районе генератора. Многие связывают этот дефект с неисправностью генератора, но это может быть также насос ГУР. В насосе используется подшипник, который со временем изнашивается, и его следует менять. Многие рекомендуют не разбирать насос, но этот механизм вполне ремонтопригодный. На Приоре в насосе ГУР используется подшипник 6303 (303). Он имеет такие параметры, как внутренний диаметр 17 мм, наружный диаметр 47 мм и ширина 14 мм. Причем выбирать рекомендуется изделия польского или японского производства.
- Течь масла из маслонасоса выявить несложно, а ремонт такой поломки осуществляется путем замены сальника. На ГУР Приоры нужен сальник с маркировкой ZF 0770-080-463 и размерами 19x32x7 мм.
- Вибрации руля возникают в случае завоздушивания системы. Причиной разгерметизации является нарушение целостности соединений. Обязательно нужно выявить причину попадания воздуха в систему, и устранить ее. После этого выполнить прокачку.
Чаще всего проблемы механизма ГУР связаны непосредственно с насосом. Именно этот элемент подлежит диагностике, ремонту или замене. Как снять и заменить насос ГУР на Приоре, рассмотрим подробно далее.
ПАЗ-32053; ПАЗ-320530-04
Возможность выбора необходимой модификации, двигателя, вариантов отделки салона позволяет обеспечить самый широкий спектр пассажирских перевозок. Инженеры и конструкторы Павловского автобусного завода видоизменили и улучшили внешний вид линейки серии 3205. На смену круглым фарам пришли линзы прожекторного типа производства фирмы Hella. Дневной ходовой фонарь выполнен в виде диодного кольца со вписанным в него указателем поворота. Изогнутый бампер придал автобусу современный вид и улучшил аэродинамику. Увеличенная площадь вентиляционных прорезей обеспечивает необходимый приток воздуха для охлаждения двигателя. В результате всего перечисленного, автобус приобрел современный и привлекательный вид.
Источник
| Допускаемый зазор у крайних клапанов цилиндров обоих рядов (впускных 1 и 8, выпускных 4 и 5), мм | 0,15 |
| Зазор между электродами свечей, мм | 0,85.1,00 |
| Давление масла в системе смазки прогретого двигателя:— при 2000 мин-1, не менее, кПа (кгс/см2)
— при 600 мин-1, не менее, кПа (кгс/см2) |
267 (2,75) 88 (0,9) |
| Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1 | 650.700 |
| Давление воздуха в тормозной системе, кПа (кгс/см2) | 650.800 (6,5 8,0) |
| Оптимальная температура жидкости в системе охлаждения двигателя, 0С | 80.90 |
| Прогиб ремней (под нагрузкой (40+2) Н), на участке, мм:— между шкивом вала вентилятора и шкивом промежуточной опоры;
— между шкивом промежуточной опоры и шкивом коленчатого вала; — между шкивом генератора и шкивом водяного насоса — между шкивом компрессора и шкивом насоса гидроусилителя руля |
|
| Ход штока тормозной камеры, мм | 28.34 |
| Свободный ход педали сцепления, мм | 29.35 |
| Свободный ход педали тормоза, мм | 18.25 |
| Схождение колес по внутренним краям шин, мм | 2.4 |
| Угол свободного поворота рулевого колеса при работающем двигателе, не более | 20° |
| Угол развала колес, | 1° |
| Поперечный наклон шкворня, | 8° |
| Продольный наклон шкворня, | 3°30′ |
| Угол поворота внутреннего колеса | (37+1)° |
| 40 / 39 | |
| Санкт-Петербург | 16 / 15 |
| Брестская область | 13 / 13 |
| Гродненская область | 13 / 13 |
| Витебская область | 11 / 8 |
| Гомельская область | 10 / 10 |
| Волынская область | 8 / 4 |
| Карагандинская область | 8 / 8 |
| Луганская область | 7 / 7 |
| Кызылординская область | 7 / 7 |
| Минская область | 6 / 5 |
| Ивано-Франковская область | 6 / 6 |
| Алматы | 6 / 6 |
| Ленинградская область | 5 / 3 |
| Свердловская область | 5 / 5 |
| Алтайский край | 5 / 5 |
| Восточно-Казахстанская область | 5 / 5 |
| Приднестровье | 4 / 4 |
| Самарская область | 4 / 3 |
| Минск | 4 / 4 |
| Пензенская область | 4 / 3 |
| Павлодарская область | 4 / 4 |
| Алматинская область | 4 / 4 |
| Ростовская область | 3 / 2 |
| Челябинская область | 3 / 3 |
| Севастополь | 3 / 3 |
| Московская область | 2 / 2 |
| Ставропольский край | 2 / 1 |
| Владимирская область | 2 / 2 |
| Тверская область | 2 / 2 |
| Хмельницкая область | 2 / 2 |
| Житомирская область | 2 / 2 |
| Брянская область | 2 / 2 |
| Оренбургская область | 2 / 1 |
| Курская область | 2 / 2 |
| Кировоградская область | 2 / 2 |
| Коми | 2 / 2 |
| Курганская область | 1 / 1 |
| Ямало-Ненецкий АО | 1 / 1 |
| Киев | 1 / 1 |
| Киевская область | 1 / 1 |
| Запорожская область | 1 / 1 |
| Львовская область | 1 / 1 |
| Харьковская область | 1 / 1 |
| Кемеровская область — Кузбасс | 1 / 1 |
| Винницкая область | 1 / 1 |
| Карелия | 1 / 1 |
| Ханты-Мансийский АО | 1 / 1 |
| Псковская область | 1 / 1 |
| Донецкая область | 1 / 1 |
| Орловская область | 1 / 1 |
| Ульяновская область | 1 / 1 |
| Астраханская область | 1 / 0 |
| Хабаровский край | 1 / 1 |
| Тернопольская область | 1 / 1 |
| Черниговская область | 1 / 1 |
| Белгородская область | 1 / 1 |
| Красноярский край | 1 / 0 |
| Адыгея | 1 / 1 |
| Бурятия | 1 / 1 |
| Амурская область | 1 / 0 |
| Литва | 1 / 1 |
| Северо-Казахстанская область | 1 / 1 |
| Грузия | 1 / 1 |
| Мангистауская область | 1 / 1 |
| Армения | 1 / 1 |
| Всего | 255/235 |
Выведена из эксплуатации:
—
| Алтай | — |
| Атырауская область | — |
| Башкортостан | — |
| Волгоградская область | — |
| Вологодская область | — |
| Воронежская область | — |
| Дагестан | — |
| Днепропетровская область | — |
| Еврейская автономная область | — |
| Западно-Казахстанская область | — |
| Иркутская область | — |
| Калининградская область | — |
| Калужская область | — |
| Кировская область | — |
| Краснодарский край | — |
| Липецкая область | — |
| Молдавия | — |
| Мордовия | — |
| Нижегородская область | — |
| Новгородская область | — |
| Новосибирская область | — |
| Ровненская область | — |
| Рязанская область | — |
| Саха (Якутия) | — |
| Сахалинская область | — |
| Смоленская область | — |
| Тамбовская область | — |
| Татарстан | — |
| Томская область | — |
| Удмуртия | — |
| Хакасия | — |
| Ярославская область | — |
Основные технические характеристики
При заметном отставании некоторых показателей от иностранных моделей автобусов, ПАЗ 32053 отличается такими преимуществами:
ПАЗ-32053
- все узлы и агрегаты этой модели обладают значительным резервом прочности, хорошо приспособлены к большим нагрузкам;
- ходовая часть длительный период эксплуатации способна выдерживать условия бездорожья;
- все системы приспособлены для работы на дешёвых низкокачественных горюче-смазочных материалах;
- специально оборудованные модели с утеплёнными салонами способны работать в условиях Крайнего Севера.
Таблица характеристик
Технические характеристики ПАЗ 32053 представлены в таблице:
| Тип транспорта | Автобус для перевозки пассажиров ПАЗ 32053 |
| Класс автобуса | Малый |
| Количество мест | Общее — 41 чел./посадочные — 25 чел. |
| Сиденья | Пассажирские – полумягкие, с невысокими спинками, в автобусах для перевозки детей обязательно предусмотрены ремни безопасности.Водительское – подрессоренное, регулируемое, с ремнями безопасности. |
| Габариты | 6925*2480*2960 мм |
| Высота салона | 1965 мм |
| Двери | Одна двустворчатая (шириной 726 мм) с пневматическим механизмом и аварийной кнопкой открытия, вторая – запасной выход с ручным механизмом |
| Вентиляция | Без принудительного проветривания, естественная – через форточки и люки |
| Колёсная формула | 4*2 |
| Колёсная база | 3600 мм |
| Двигатель | Марка ЗМЗ-5234.10 |
| Тип двигателя | Бензиновый |
| Мощность | 96 кВт (130 л. с.) |
| Экологический стандарт | Euro 4 |
| Количество и расположение цилиндров | 8, V-образное |
| Рабочий объём | 4,67 л |
| Топливный бак | 105 л |
| Расход топлива л/100 км | 20,5 л |
| Электрооборудование | 12 В |
| Подвеска | Рессорная |
| Максимальная скорость движения | 90 км/ч |
| Аккумуляторы | 132 А/ч |
| Рулевой механизм | Оснащен гидравлическим приводом |
| Рабочая тормозная система | Пневматическая двухконтурная, тормозные механизмы барабанные, ABS. |
| Резина (размер, марка) | 240 R 508 |
| Освещение | Головное – комбинированные фары, расположение задних фонарей – горизонтальное, сзади находится противотуманная фара |

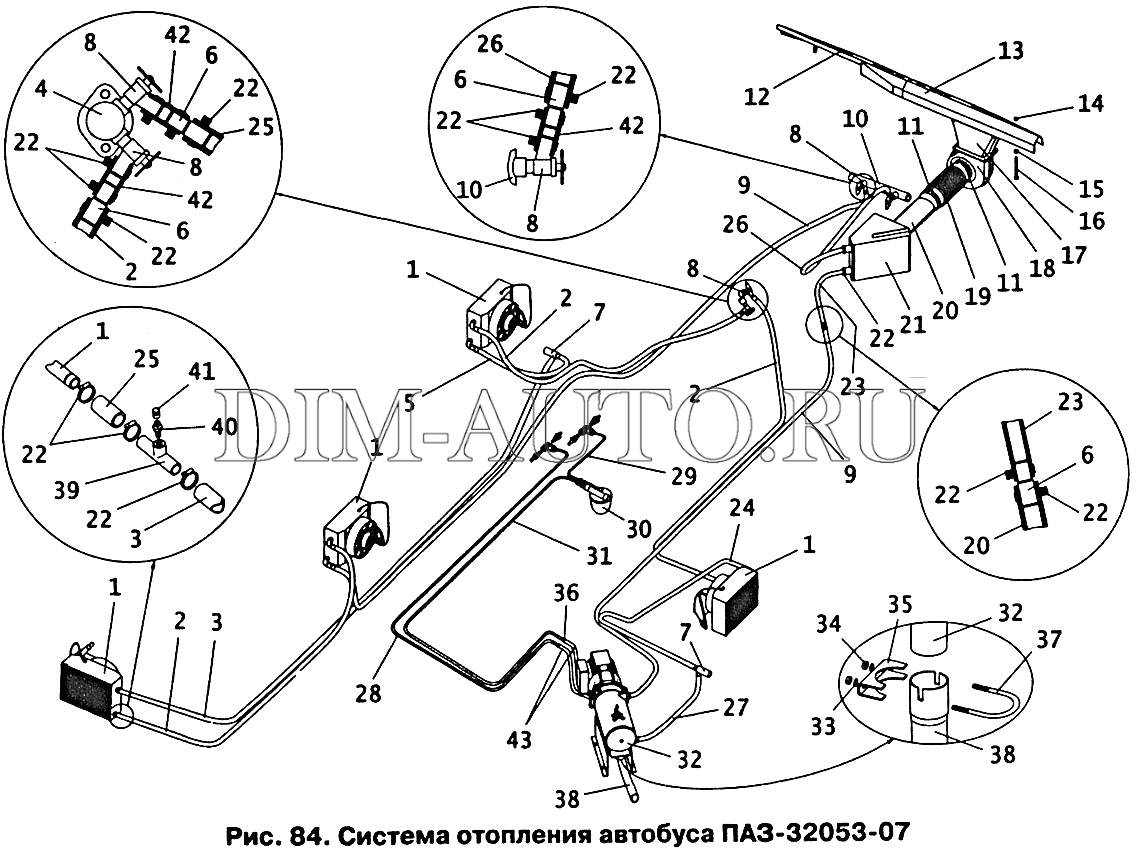

| Система отопления | Воздушная, работает от системы охлаждения двигателя |
| Окна | Стандартный вариант – с одним стеклом в резиновом уплотнителе. |
| Утеплённый вариант автобуса для северных районов | Двойное остекление окон или стеклопакеты, утепление боковин, крыши, люков, пола |
| Окраска кузова | Базовый – белый. Выполняется на заказ – любой цвет из каталога. |
| Комплектация | Запасное колесо, домкрат, набор инструментов |
| Гарантийный период | 1 год (или пробег 25000 км) |
Размеры ПАЗ-32053
Двигатель паз 32053 бензиновый
Тип двигателя — Д-245.7Е2 / Д-245.9Е2
Двигатель — Дизельный, четырехтактный, с турбонаддувом и охлаждением наддувочного воздуха.
Способ смесеобразования — Непосредственный впрыск топлива
Число и расположение цилиндров 4, рядное, вертикальное
Рабочий объем цилиндров, л 4,75
Порядок работы цилиндров 1-3-4-2
Направление вращения коленчатого вала правое (по часовой стрелке)
Диаметр цилиндров/ ход поршня, мм 110/125
Степень сжатия 17
Номинальная мощность, нетто, кВт:
— для Д-245.7Е2 — 86,2;
— для Д-245.9Е2 — 95,7.
Номинальная частота вращения, мин -1 2400
Максимальный крутящий момент, нетто, Нм:
— для Д-245.7Е2 — 413
— для Д-245.9Е2 — 446
Частота вращения при максимальном крутящем моменте, мин -1 :
— для Д-245.7Е2 — 1500
— для Д-245.9Е2 — 1500…1600
Минимальная частота вращения на холостом ходу, мин -1 750…800
Максимальная частота вращения холостого хода, мин -1 , не более 2650
Система питания:
Топливный насос высокого давления:
— для Д-245.7Е2 — Motorpal PP4M10P1i 3530 или ЯЗДА 773-20.05
— для Д-245.9Е2 — Motorpal PP4M10P1i 3531или ЯЗДА 773-20.06
Регулятор скорости — Motorpal RV3M400/1200 или ЯЗДА 923.1110-81
Форсунки ЯЗДА 455.1112010-50
Воздушный фильтр — Воздухоочиститель с сухими бумажными элементами марки ЛААЗ 5301-1109010 или ММЗ 260-1109015-01
Турбокомпрессор — СZ 1470BS/5/32 (C14), или ТКР 6,5.1, или ТКР 6.1
Система выпуска и нейтрализации отработавших газов — Один глушитель, один нейтрализатор отработавших газов
Глушитель — НТЦ МСП 36.1201110-15
Нейтрализатор — НПП ЭкоНАМИ 18.1206010
Система вентиляции — Открытая
Система смазки Комбинированная: под давлением от масляного насоса и разбрызгиванием
Охлаждение в системе смазки — Жидкостно-масляный теплообменник или масляный радиатор
Масляный фильтр — Полнопоточный, неразборного типа
Система наддува — С регулируемым давлением наддува и воздухо-воздушным охладителем наддувочного воздуха
Система охлаждения дизеля — Жидкостная, закрытого типа, с принудительной циркуляцией жидкости, термостатом и расширительным бачком
Средства облегчения пуска двигателя — Штифтовые свечи накаливания и жидкостной подогреватель
Требование к дизелю, направляемому на техническое обслуживание
Дизель, подлежащий техническому обслуживанию, должен быть подвергнут техническому осмотру с целью выявления мест протечки топлива и масла, которые после мойки определить трудно.
После технического осмотра дизель подвергается очистке и мойке. Качество моечных работ в значительной степени влияет на безотказность и долговечность узлов дизеля. Неполная очистка деталей может сократить ресурс дизеля на (20…30) % и более.
Для выполнения определенного вида регулировочных работ, проводимых при техническом обслуживании, дизель необходимо прогреть до рабочей температуры
К техническому обслуживанию следует приступать после осмотра и подтяжки ослабленных креплений, выявленных при осмотре.
Меры безопасности при обслуживании и ремонте дизеля
Для обеспечения безопасной работы и предупреждения несчастных случаев во время технического обслуживания дизеля соблюдайте следующие правила:
— выполнение моечных работ допускается только после прохождения теоретического и практического инструктажей;
— не допускается работа с незаземленным моечным оборудованием и имеющем не заземленный электродвигатель насоса;
— не допускается мойка вне оборудованных для мойки мест, обеспечивающих экологическую безопасность;
— не пускайте дизель в закрытом помещении с плохой вентиляцией;
— техническое обслуживание и устранение неисправностей производите на неработающем дизеле при температуре охлаждающей жидкости в системе охлаждения не выше 60 °С;
— во избежание ожогов лица и рук пробку горловины радиатора на горячем дизеле открывайте, пользуясь рукавицей или тряпкой;
— приспособления, используемые в работе, должны быть в исправном состоянии;
— рабочий инструмент должен быть исправным и соответствующего размера;
— для осмотра использовать переносные светильники напряжением не выше 24 В;
— слив топлива при заполнении топливной системы (при прокачке) производите только в емкость;
— слив масла и консервационных составов производить только в емкости;
— не допускайте пролива ГСМ на рабочем месте;
— рабочее место при проведении технического обслуживания должно быть оборудовано средствами пожаротушения.
Автобус ПАЗ-32053
| Цена: |
| По запросу |

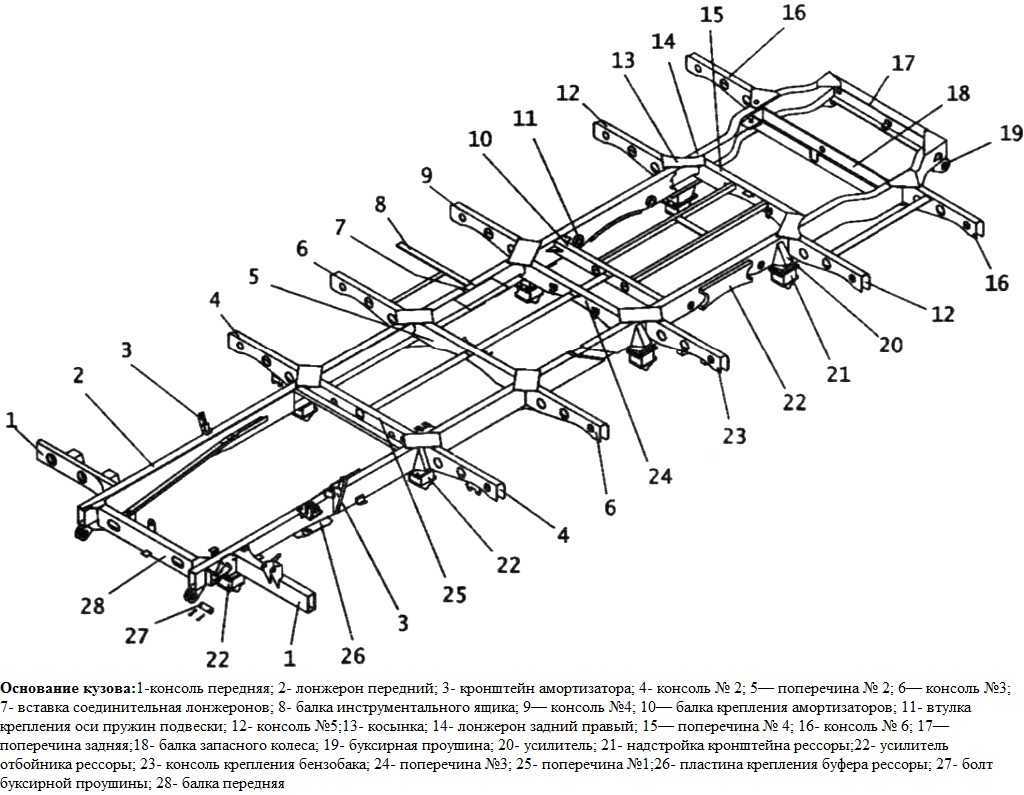

| Тип кузова | Несущий, цельнометаллический, вагонной компоновки | |
| Ресурс кузова, лет | 5 | |
| Колесная формула | 4×2 | |
| Длина / Ширина / Высота, мм | 7000/2500/2890. 2960 | |
| База, мм | 3600 | |
| Высота потолка в салоне, мм | 1965 | |
| Количество / ширина дверей, мм | 1 / 726+1 аварийная / 600 | |
| Мин. радиус разворота, м | 7.6 | |
| Масса снаряженная / полная, кг | 4720. 5380/7630. 7705 | |
| Нагрузка на переднюю / заднюю ось, кг | 2890. 3110/4520. 4815 | |
| Общее количество мест (в т.ч. посадочных) | 41 (25) | |
| Емкость топливного бака, л | 95 | |
| Шасси / мост | КААЗ | |
| Рулевой механизм | С гидроусилителем руля | |
| Тормозная система | Пневматическая двухконтурная, привод с разделением на контуры по осям, с ABS | |
| Вентиляция | Естественная, через форточки в окнах боковины и люки в крыше | |
| Система отопления | Калориферная от системы охлаждения двигателя (бензиновый). Автономный жидкостный предпусковой подогреватель и салонные отопители (дизельный) | |
| Шины | 245/70R19.5″ (для класса HI); 8.25R20″ (для класса II и спец) | |
| Агрегатные характеристики | ||
| Двигатель (бензиновый / дизельный) | ЗМЗ 523420 | ЯМЗ-534230 |
| Количество и расположение цилиндров | 8 V-образное под углом 90° | 4R |
| Нормы экологической безопасности | Евро-4 | Евро-5 |
| Рабочий объем, л | 4.67 | 4.43 |
| Мощность двигателя, кВт (л.с.) | 90 (122,4) при 3200 мин -1 | 124,2 (168,9) при 2300 мин -1 |
| Макс. крутящий момент, Нм | 288 при 1600. 2000 мин -1 | 422 при 1200. 2100 мин -1 |
| Расположение | Переднее, продольное | |
| Максимальная скорость, км/ч | 80 (для класса I-II); 90 (для класса II) | 85 (для класса I-II); 96 (для класса II) |
| КПП | ГАЗ-3307, 4 или 5 ступ. механическая | Fast Gear механическая |
Автобус малого класса для пригородных перевозок
Самый массовый отечественный автобус. Базовая модель Павловского автобусного завода проходит поэтапную модернизацию по повышению надежности, ресурса и потребительских характеристик автобуса.
Автобус с дизельным двигателем оснащен моторным тормозом в базовой комплектации.
С 2012 года автобус комплектуется двигателем ЯМЗ 534. Проведен рестайлинг экстерьера базовой модели. Автобусы получили новую переднюю/заднюю маски с современной светотехникой (дополнительная опция).
Северное исполнение: двойное остекление боковых окон и утепление пассажирского салона.
В качестве дополнительной опции устанавливаются колеса R19.5 дюймов.
ПАЗ 32053 город, Евро 4
Испытываете сложности в пассажироперевозках? Хотите пользоваться только качественной и при этом неприхотливой техникой? Тогда автобус ПАЗ 32053 городского назначения — то, что Вам нужно! Модели отличается невысокой стоимостью, низким сроком окупаемости, а также надежностью и удобством в управлении. Непревзойденную прочность обеспечивает цельнометаллический кузов вагонной компоновки.
| Пассажировместимость | 41 |
|---|---|
| Количество посадочных и стоячих мест | 25+16 |
| Количество пассажирских дверей | 1, ширина 726 мм; 1 аварийная, ширина 600 мм. |
| Габаритные размеры (мм) | 7000х2500х2890-2960 |
| Двигатель | ЗМЗ 52342.10; 122 л.с.; Евро 4 |
с 01.06.2021 Группа ГАЗ увеличила цены. В наличии машины по старым ценам. Спешите!
Регулировка клапанов МТЗ-80 и МТЗ-82
Регулировка клапанов трактора МТЗ-80 и его аналогов (МТЗ-82) — составная и важная задача при техническом обслуживании системы газораспределения дизеля и после его ремонта. Эти действия позволяют улучшить работу двигателя, сократить расход топлива, повысить мощность и КПД. Многое зависит от режима и условий эксплуатации трактора. Качественная работа дизеля отражается на его долговечности и надёжности. При интенсивной эксплуатации двигатель и его составные части получают существенную нагрузку. Она отражается на геометрии многих деталей. Клапана и прочие элементы газораспределительного механизма подвергаются термической нагрузке (сильному нагреву), механическим и динамическим перегрузкам. Вибрация, постоянное движение, перепады температуры.
Содержание работ
Весь смысл операции состоит в получении нужных зазоров между бойками коромысел и торцами стержней регулируемых клапанов. При этом следует точно подтянуть болты крепления цилиндров. Следует помнить, что регулировка клапанов трактора МТЗ-82 (и предшественника МТЗ-80) обязана выполняться в чёткие промежутки времени. Сначала, непосредственно после процедуры обкатки, а потом последующие 480 часов конкретной эксплуатации. Любая разборка цилиндров в последующее время подразумевает аналогичные действия. Явным признаком экстренной настройки может служить стук клапанов. Тогда производят внеплановую регулировку. При ухудшении качества работы двигателя, появления задымлённости медлить с проверкой клапанов не стоит!
Очерёдность работ
При наличии элементарных технических навыков, знания устройства двигателя, умения обращаться с простым слесарным инструментом, эту регулировку можно выполнить самостоятельно. Но главное — строго соблюдать очерёдность действий. Начинать регулировку надо с приготовления доступности к крышке головки блока цилиндров. Потом снимают с крышки цилиндров защитный кожух. После следует контролировать силу затяжки креплений у стоек вала коромысел. При этом поршень первого цилиндра обязан быть в положении ВМТ (верхняя мёртвая точка), а его клапаны плотно прижаты (другими словами — закрыты).
На винте для регулировки необходимо ослаблять контргайку нужного клапана, а после, вкручивая или выкручивая винт, выставляют требуемый по щупу зазор между бойком и торцом. Щуп — это мерка, шаблон с определённым значением величины. Ведь измерить зазор другим, примитивным способом в данных условиях нереально. Выполнив регулировку зазора, надо очень крепко закрутить контргайку и сделать контрольную проверку щупом величины зазора. При этом необходимо прокручивать штангу.
Разумеется, клапаны надо подвергать регулировке в строгой очерёдности по формуле работы цилиндров в двигателе. Первый, третий, четвёртый, второй. Это делают при помощи вращения коленчатого вала на половину оборота, причём по часовой стрелке!
Дополнительные наставления
Запрещается закручивать гайки быстро, туго и резкими движениями. Это делается спокойно и равномерно, в несколько заходов
Важно давать возможность и свободу для перемещения закручиваемых элементов. Так проще правильно выставить их положение
Закручивать крепёж важно на тёплом двигателе. Существует схема очерёдности затяжки болтов головки блока цилиндров. Её можно посмотреть в руководстве по регулировке газораспределительного механизма. Эта схема позволяет произвести затяжку качественно, обеспечив идеальную герметичность двигателю.
Приведённый выше пример описывает самый простой способ регулировки клапанов двигателя. Существуют и альтернативные методы. Например, двукратный метод. Вам понадобится помощник, так как будет необходимо нажимать педаль сцепления и проворачивать маховик, сверяя положение меток, сделанных специально для этой цели.
Помните главное — техника любит уход, заботу, интеллектуальный подход и бережное отношение!
Особенности устройства салона
Интерьер ПАЗ 32053
Внутренняя планировка модели автобуса ПАЗ 32053 комфортабельностью не отличается, но зато позволяет надолго сохранять всё в хорошем состоянии. Его кузов несущего типа, цельнометаллический, вагонной компоновки. Для посадки используется одна распашная двустворчатая дверь, которая открывается и закрывается автоматически. В заднем свесе автомобиля ПАЗ 32053 расположен аварийный выход с ручным открытием.
Сиденья обтянуты кожзаменителем, стойким к износу, обычно тёмно-коричневого цвета, на них не так заметны загрязнения. Они устанавливаются стационарно, поэтому на неровных дорогах не очень комфортны. Водительское сиденье более удобное, на пружинной основе, смягчающей тряску.
Отопитель калориферный, работает от системы охлаждения двигателя. Утеплённые модели ПАЗ 32053 имеют дополнительный автономный отопитель. Возможно оснащение газобаллонным топливным оборудованием. Некоторые владельцы автобусов устанавливают самостоятельно в салонах кондиционеры. Модификации школьных автобусов имеют ограничение скорости до 60 км/ч и все сиденья оснащены ремнями безопасности.
Рабочее место водителя ПАЗ-32053
