ТНВД с клапаном отключения плунжерной секции в разрезе.
Изношенные форсунки разумно менять комплектом. Разброс цен очень велик: в зависимости от модели и фирмы-производителя, стоят они от 8 тыс. до 25 тыс. руб. за штуку. Характеристики каждой новой форсунки необходимо записать в память блока управления двигателем, ибо нет двух форсунок с одинаковой производительностью. Разная же не только плохо отражается на равномерности работы двигателя и его динамических нагрузках, но и ухудшает характеристики автомобиля. Хотя в каждом ЭБУ присутствует динамическая адаптация (постоянная корректировка цикловой подачи топлива для равномерной работы мотора), нужно помнить, что она не может подменить кодировку, если последнюю, например, забыли записать.
Проблема затрудненного пуска дизеля — одна из распространенных. А владелец порой недоволен, например, сниженной мощностью двигателя или дымностью выхлопа. Эти проблемы наиболее сложны, ибо требуют оценки точности измерения расхода воздуха или работы наддува, эффективности работы рециркуляции, системы выпуска отработавших газов, включая сажевый фильтр (DPF) и нейтрализатор. Впрочем, ныне эти технологии отлично освоены мастерами диагностики.
Источник статьи: http://www.zr.ru/content/articles/537052-izuchajem_common_rail_vso_putem/
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
Техническая информация
В 2010 году стартовало производство нового семейства автомобилей «ГАЗель», получившее к своему названию приставку «Бизнес». В числе новшеств этих машин — комплектация американскими дизелями Cummins. В этой статье мы посмотрим на наиболее популярный легкий грузовик ГАЗ-3302 с двигателем Cummins ISF 2.8.
Автомобиль «КАМАЗ» — это сложная механическая система, которая состоит из сотен деталей. Данная статья посвящена таким важным устройствам как клапаны. Мы расскажем, где и какие клапана используются на КАМАЗах
Особое внимание уделим клапанам двигателя: их устройству и регулировке
В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.
Источник
Форсунки
В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.
Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.
Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.
Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:
- короткое время переключения
- возможность произвести несколько впрысков в течение рабочего такта
- точность дозировки впрыска
Признаки неисправности. Основные поломки РТД
Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.
Признаки неисправности
- плохо заводиться;
- глохнет на холостом ходу;
- не развивает требуемой мощности;
- дергается при наборе скорости;
- обороты коленчатого вала «плавают»;
При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.
В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.
Ещё кое-что полезное для Вас:
- Для чего нужен и как устроен датчик массового расхода воздуха
- Чем отличаются разные марки бензина по октановому числу
- Назначение и особенности работы ДПРВ (датчика положения распредвала — неисправности и проверка)
Параметры и преимущества работы системы
В зависимости от версии системы коммон рейл топливный насос создаёт давление в рампе топливного аккумулятора: на стадии пуска от 200 до 600 кгс/см², а в рабочем режиме от 1350 до 2500 кгс/см². Что в 2-2.5 раза больше в сравнении с обычной системой, где традиционный ТНВД максимально развивает давление от 400 до 1100 кгс/см².
Такое отличительное высокое давление позволяет получать более мелкодисперсное распыление дизельного топлива форсункой, что кратно увеличивает площадь испарения взвешенных в сжатом воздухе цилиндра двигателя капель горючего, и обеспечивает более полное сгорание с максимальным выделением энергии в рабочем цикле цилиндра.
Результатом работы системы является снижение удельного расхода топлива на 15-20 % с одновременным повышением уровня экологичности двигателя и выдаваемой мощности. Особую эффективность топливная коммон рейл показала на двигателях, с применением, в комплексе, турбонддува и промежуточного охлаждения воздуха (интеркулера).
Дополнительно полностью электронное управление впрыском и регулирование количества подаваемого топлива в цилиндры компьютерным блоком управления даёт более ровную, менее шумную работу двигателю, исключая механическую зависимость параметров и качества подачи топлива от технического секций традиционного состояния ТНВД.
Одним из немногих недостатков работы топливного оборудования коммон рейл является высокая требовательность к качеству используемого дизельного топлива, где горючее с примесями вызывают сбои в работе силовых установок.
Параметры ТНВД производства Bosch для топливных систем коммон рейл
Практические испытания модуля двигателя (ECU)
Когда дело доходит до команд для исполнительных механизмов, поступающих от ECU, у нас всегда будут компоненты, отвечающие за переключение и освобождение ширины импульса для исполнительного механизма. Этот компонент может быть C. I. (Интегральная схема), которая получает сигнал активации от процессора и реагирует на этот сигнал активации, переключая привод и управляя им. Вот пример:
К. И. отвечает за команду MProp в модуле EDC07, применяемом к двигателю Cummins
С помощью симулятора и осциллографа можно проверить выход ШИМ-сигнала активации клапана Mprop с амплитудой 5В и варьировать этот сигнал, увеличивая и уменьшая вращение стенда-симулятора.
Проверка и замена регулятора давления топлива
Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.
Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.
Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.
- После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
- В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
- Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.
Описание работы регулятора давления топлива
Перед тем как перейти к вопросу о том, как проверить датчик давления топлива, необходимо разобраться с принципом его работы. Это даст полноту понимания данного процесса. Как указывалось выше, ДДТ состоит из двух частей — механической и электрической. Механическая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Следует отметить, что на датчиках, рассчитанных под разное давление, толщина мембраны также будет разной. В частности, чем толще мембрана — тем на большее давление рассчитан датчик. Также стоит отметить, что в некоторых машинах используется два датчика — в контуре высокого давления и в контуре низкого давления. Называются они соответственно.
Электрическая часть датчика давления топлива состоит из четырех тензорезисторов, которые изменяют значение своего электрического сопротивления в зависимости от оказываемого на них механического давления. Тензорезисторы соединены по электрической схеме «мостик Уинстона», и к ним через усилитель к ним подается напряжение. Соответственно, его выходное значение будет меняться в зависимости от того, как сильно изогнется мембрана. По сути, проверка датчика давления топлива заключается в измерение выходного напряжения из датчика давления топлива.
По информации от датчика ЭБУ дает команду на открывание топливного клапана, в результате чего его давление сбрасывается за счет того, что оно перепускается из рейки. Это актуально как бензиновых двигателей с инжектором, так и для современных дизельных систем Common Rail, которые управляются с помощью электронных систем.
Топливо подается под давлением в рампу, элементом которой является и датчик с мембраной. При этом мембрана изгибается, вследствие чего изменяется сопротивление резисторов. Указанное входное напряжение может колебаться в пределах от 0 до 80 мВ (соответственно, 0 показывает, что давления нет вовсе, а 80 мВ указывают, что значение давления является максимально допустимым). С помощью электронного усилителя диапазон выходного напряжения увеличивается до 0…5 Вольта, которые и передаются на электронный блок управления двигателем (ЭБУ).
Значение выходного напряжения одинаково, однако давление у бензиновых и дизельных двигателей, как известно, различаются. Для справки:
- У дизельного двигателя значение выходного напряжения составляет 1,3 Вольта при давлении 250 Бар, и оно увеличивается до 4,5 Вольта при давлении 2500 Бар (1 Бар = 100 кПа).
- У бензиновых двигателей напряжение 1,3 Вольта будет при давлении 50 Бар, а значение 4,5 Вольта при давлении 200 Бар.
Приведенные данные являются приблизительными, и взяты в качестве примера для датчика от компании BOSCH, устанавливаемые на некоторые модели автопроизводителей BMW, Alfa Romeo и многих других. Аналогичные характеристики могут отличаться у конкретных марок автомобилей, в том числе использующих различные регуляторы давления топлива.
На старых дизельных двигателях используется механический регулятор давления топлива. Однако в силу того, что на современных автомобилях он практически не используется, рассматривать его устройство мы не станем.

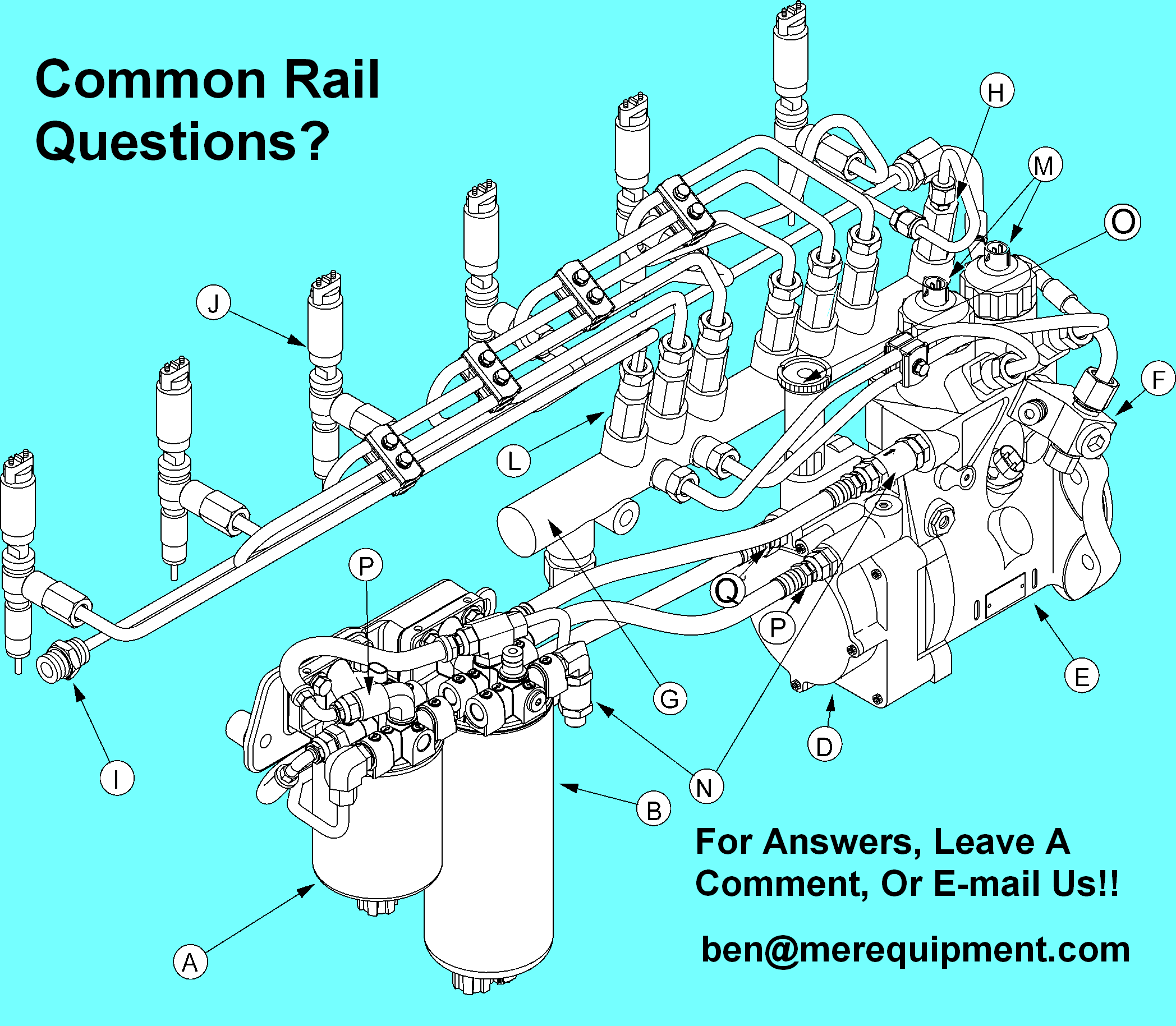

Устройство и принцип работы системы Common Rail
Записаться на диаогнстику системы Common Rail

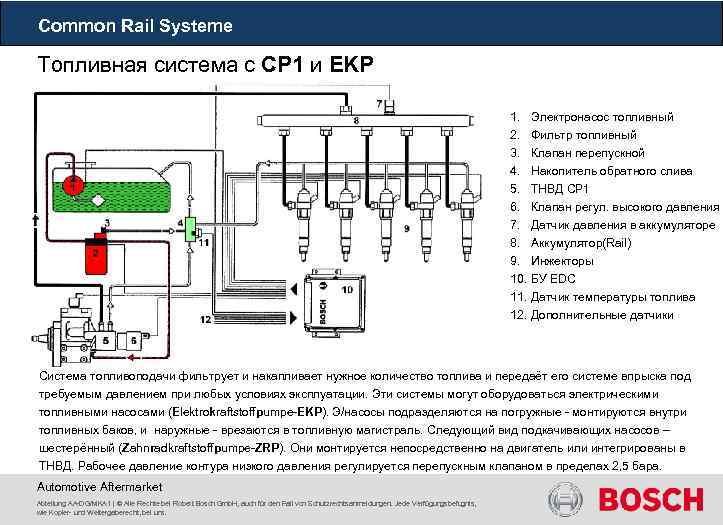

Система питания
Высокое давление 230-1800 бар..
Давление в обратной магистрали форсунок, 10 bar.Давление в напорной магистрали, Давление в обратной магистрали..
1 Подкачивающий топливный насос.Осуществляет постоянную подкачку топлива в напорную магистраль.
2 Топливный фильтр с клапаном предварительного подогрева.Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.
3 Дополнительный топливный насосПодаёт топливо из напорной магистрали к топливному насосу.
4 Сетчатый фильтрПредохраняет насос высокого давления от попадания инородных частиц.
5 Датчик температуры топливаИзмеряет текущую температуру топлива.
6 Насос высокого давления (ТНВД)Создаёт давление, необходимое для работы системы впрыска.
7 Клапан дозирования топливаРегулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.
8 Регулятор давления топливаРегулирует давление топлива в магистрали высокого давления.
9 Аккумулятор давления (топливная рампа) Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.
10 Датчик давления топливаИзмеряет текущее давление топлива в магистрали высокого давления.
11 Редукционный клапанПоддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.
12 Форсунки

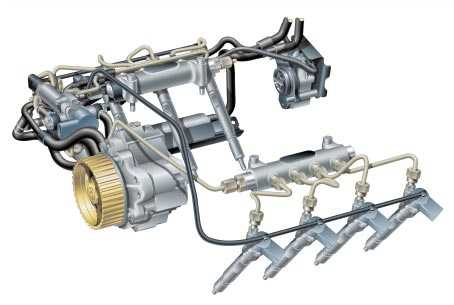

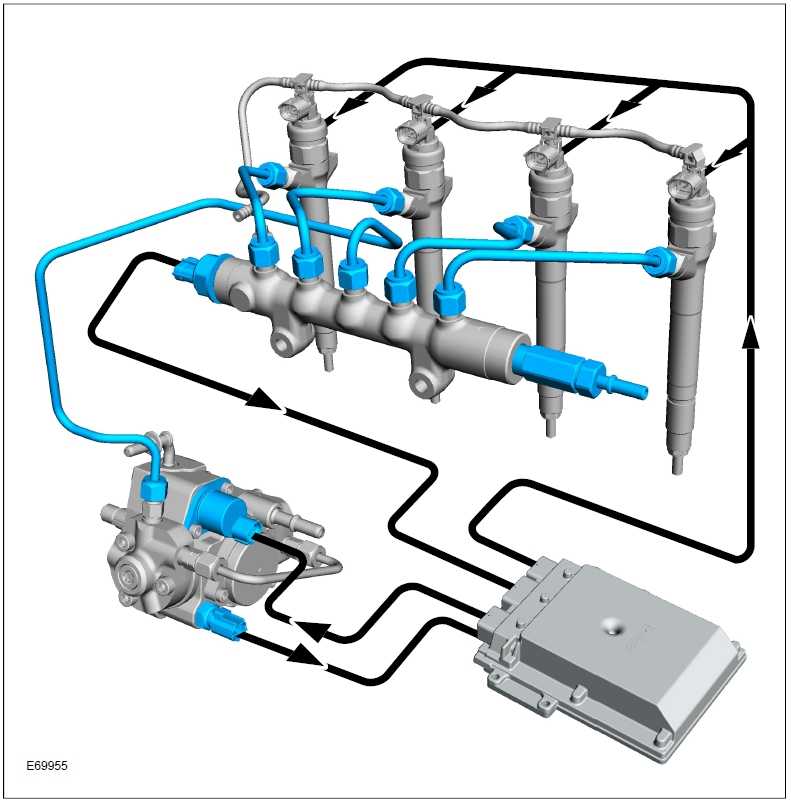

Система впрыска Common Rail
Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы(аккумулятора давления) для всех форсунок ряда цилиндров.
В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)и через короткие топливопроводы высокого давления подаётся к форсункам.Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.
Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

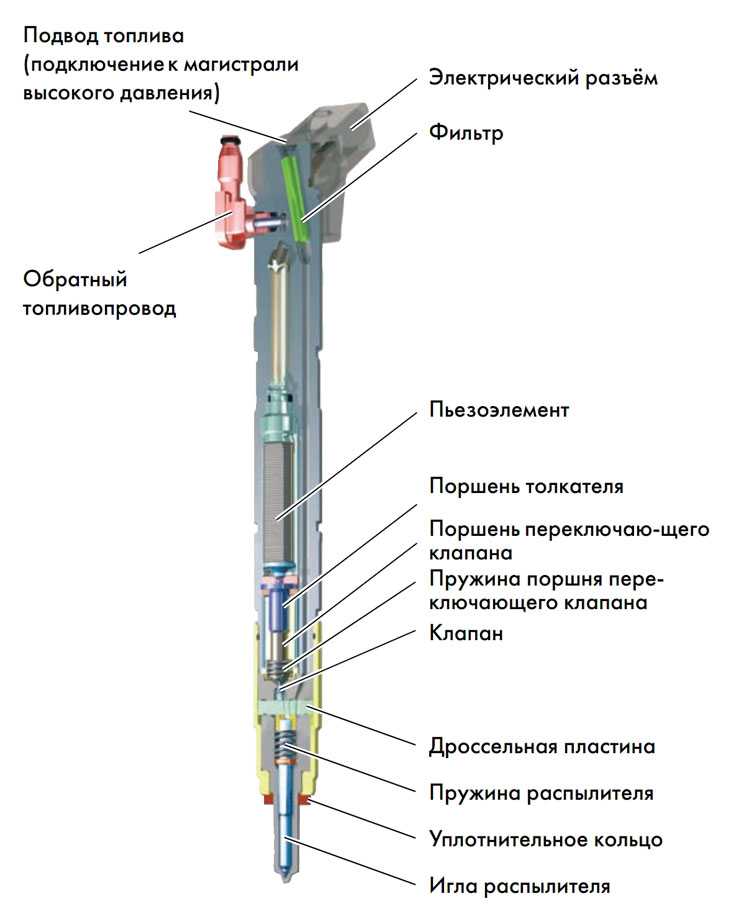

Форсунки
В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.
Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.
Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.
Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:
- короткое время переключения
- возможность произвести несколько впрысков в течение рабочего такта
- точность дозировки впрыска
Работа пьезофорсунки Common Rail
И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.
Процесс впрыска
Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый моментвремени. За время такта может быть произведено до пяти отдельных впрысков.

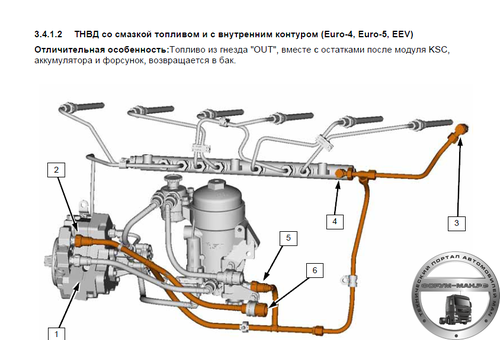

ТНВД
Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления.Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.
Редукционный клапан тнвд common rail Ford connect
Как отличить поддельный клапан ТНВД DENSO на Ford Transit 2.2TDCi PGFA
Проверка, ремонт клапана подачи топлива ТНВД Bosch VP30 на Ford Transit 2 0TDE F3FA
Проверка аварийного клапана давления в рейле DENSO на Ford Transit 2.2 TDCi
Регулятор давления топлива ТНВД common rail (часть 1)
не заводится дизель ЧАСТЬ 3. замена клапана регулировки давления в ТНВД
ТНВД VE с электронным управлением редукционный клапан внутреннего давления . Ответ на вопрос
Регулятор давления ТНВД COMMON RAIL
Клапан ТНВД Форд Транзит 155 Арт.1793473 , 9805746880
Редукционный клапан на выходе топливного насоса для увеличения ресурса топливного фильтра
Незаводится Реально просто-дело 10минут Трафик Виваро лайф-хак аварийного клапана комон рейл 2 часть
https://youtube.com/watch?v=uhcCCgYFTB4
Также смотрите:
- Митсубиси лансер 1996 года 1 3 тюнинг
- Как проверить зажигание на Ниссан примера р12
- Какой аккумулятор стоит на Ниссан ноут
- Opel zafira замена ремня грм и роликов
- Мерседес 615 или 616 мотор
- Руль для Volvo ets 2
- Тормозные колодки для Форд фиеста 2007
- Штатная акустика Мазда 3 2012
- Китайский пластик на мотоцикл Сузуки
- Накладка на передний бампер Мерседес 220
- Как подобрать магнитолу на Ниссан ноут
- Замена заднего тормозного диска Форд Фокус 2 видео
- Шины для Мерседес glk 220 CDI 4matic
- BMW x5 tdi тест драйв
- Как заменить гидрокомпенсаторы на Фольксваген транспортер

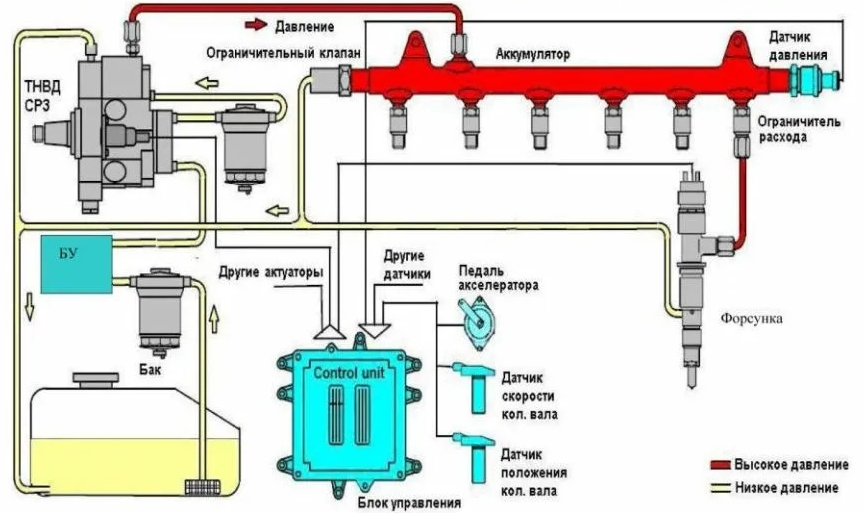

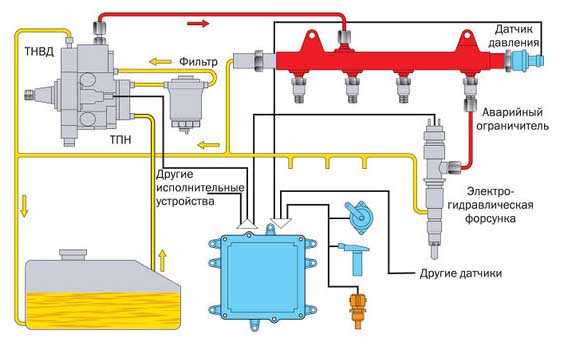

Принцип действия
Теперь о том, как работает Common Rail. Первый контур особо рассматривать нечего. В его задачу входит очистка и подача топлива к ТНВД. Единственное, что можно отметить, так это то, что топливоподкачивающий насос может быть механическим, интегрированным в ТНВД, или же электрическим, установленным отдельно в топливную магистраль.
Принцип работы ТНВД тоже остался прежним. Имеющиеся в конструкции плунжерные пары при работе сжимают дизтопливо, из-за этого повышается давление, и выталкивают его дальше. Но если раннее, в классической системе, водитель регулировал количество дизтоплива, которое будет подвергаться сжатию, то в Common Rail такой надобности нет. В ней плунжерные пары работают со определенными порциями топлива, которые не изменяются. Единственное, на создаваемое насосом давление может повлиять блок управления, при надобности отключив плунжерную пару.
Из ТНВД дизтопливо, уже сжатое, по магистрали подается в рампу. За счет установленных на этой рампе датчика и клапана регулировки осуществляется аккумуляция (наращивание) давления до требуемых значений.
Происходит это так: насос, независимо от работы силовой установки постоянно качает топливо, за счет этого давление в магистральном трубопроводе постоянно возрастает. При этом значение давления постоянно контролируется ЭБУ благодаря датчику. Подержание его в требуемом диапазоне для того или иного режима работы силовой установки осуществляется клапаном регулировки. Если давление возрастает выше нормы, электронный блок подает сигнал на открытие этого клапана и часть топлива по сливной магистрали сбрасывается в бак, тем самым и производится регулировка.
Помимо аккумуляции давления, рампа выполняет еще одну функцию – сглаживает «толчки» дизтоплива, закачиваемого насосом и устраняет колебания давления при его падении при впрыске.
Топливо сливается не напрямую, а проходит через охладитель, поскольку при сжатии оно достаточно сильно разогревается. Что касается подогревателя, то он включен в первый контур и обеспечивает нагрев дизтоплива для повышения его текучести при сниженных температурах окружающей среды. В задачу же отсекателя входит прекращение подачи дизтоплива на ТНВД в случае возникновения нарушения в системе.
Топливная рампа посредством магистралей соединена с всеми форсунками. А далее уже при надобности происходит открытие той или иной форсунки для впрыскивания порции дизтоплива в камеру сгорания.
Особенности работы форсунок
Но форсунки в системе впрыска Common Rail функционируют не так, как на механической схеме. Если раннее их открытие осуществлялось за счет превышения определенного значения давления, то здесь этим процессом полностью управляет ЭБУ.
Электрогидравлическая форсунка
Принцип работы электрогидравлических форсунок следует рассмотреть несколько подробнее. Открытие для подачи топлива осуществляется все так же – за счет давления, но сам принцип работы несколько иной.
Суть такова: на запорной игле распылителя сделан ободок, который играет роль поршня. Топливо под давлением подается и под этот поршень, и над ним. За счет равности давления и усилия пружины игла прижата к седлу и распылитель закрыт.
Пространство над иглой объединено каналом с магистралью слива. Но в этом канале размещается электромагнитный или пьезоэлектрический клапан, который перекрывает его.
Срабатывание форсунки делается за счет подаваемого электрического сигнала с блока. Он, поступая на клапан, приводит к его открытию, при этом канал отпирается и топливо из пространства над иглой уходит в сливную магистраль. В результате появляется разница давления и дизтопливо, находящееся под иглой, преодолевая усилие пружинки, приподнимает ее, открывая отверстия распылителя – происходит впрыск. Как только сигнал с ЭБУ пропадет, давление сразу же выровняется, и форсунка закрывается.
Подача топлива
Уже упоминалось, что система впрыска Common Rail использует многократную подачу дизтоплива в цилиндр за один рабочий цикл мотора. Всего применяется три вида впрыска – предварительный, основной и дополнительный.
Предварительный впрыск «подготавливает» среду. Небольшое количество топлива, впрыснутое чуть раньше, приводит к возрастанию давления и температуры в камере сгорания. В дальнейшем это обеспечивает легкое и плавное воспламенение основной части горючей смеси. Благодаря этому впрыску шумность работы дизельной силовой установки снижается.
При основном впрыске в камеру сгорания подается рабочая порция дизтоплива, которая и обеспечивает работу силовой установки.
Дополнительный впрыск происходит уже на цикле рабочего хода, после того, как смесь сгорела. В задачу этого впрыска входит увеличение температуры отработанных газов, обеспечивая сгорание частиц сажи в сажевом фильтре. Тем самым повышается экологичность выхлопа.
График впрыска топлива
Интересно, что ЭБУ может регулировать многократный впрыск, подстраивая подачу под определенные условия работы силовой установки. К примеру, на холостом ходу предварительных впрысков топлива может быть два, чтобы обеспечить более лучшие условия для сгорания основной порции дизтоплива. При средней же нагрузке предварительно топливо подается только раз, а при максимальной подготовка уже не требуется.
Как видно, водитель на процесс работы системы Common Rail практически не влияет. Даже нажимая на педаль акселератора, он просто подает сигнал на ЭБУ, который затем обработается и учтется при формировании импульса на открытие форсунок. Вся работа системы питания полностью контролируется и регулируется электронной частью.
