Особенности конструкции

Серия NZ получилась долговременной:

• 2000 – 2005 – 105 л. с., 138 Нм, присвоен индекс NZE124;
• 2005 – 2007 – 109 л. с., 141 Нм, индекс NCP90;
• 2007 – 2013 – 110 л. с., 140 Нм, индекс NZT260;
• 2013 – … – 109 л. с., 136 Нм, индекс NZT.

В атмосферный рядный бензиновый двигатель 1NZ FE вошли конструктивные особенности семейства ZZ/AZ и свежие разработки конструкторов Toyota:

• чугунные гильзы заливаются непосредственно в алюминиевый блок, поэтому капремонт цилиндров невозможен;
• литой картер является масляным поддоном, обеспечивает жесткость блока;
• ось стального кованого коленвала смещена относительно цилиндров на 12 мм;
• юбка поршней облегченная с полимерным покрытием, пальцы запрессовываемые;
• особенностью впускного распредвала является наличие VVTi муфты для корректировки фаз газораспределения;
• головка блока цилиндров оснащена стандартными посадочными отверстиями под форсунки и седлами клапанов;
• маслонасос расположен в картере, имеет отдельный привод от коленвала;
• дроссельная заслонка обогреваемая, термостат «холодный» 84 градуса, механического типа;
• помпа приводится во вращение от общего ремня, как и все остальное навесное оборудование;
• ГРМ двухвальный, типа DOHC 16V, привод однорядной цепью на выпускном распредвалу;
• коллекторы изменили местоположение – впуск спереди, выпуск сзади, поэтому форсировка своими руками облегчена конструкторами изначально;
• линия возврата в топливной системе не предусмотрена, форсунки мелкодисперсионные многоточечные;
• дроссельная заслонка механического типа, зажигание DIS-4 с отдельными для каждой свечи катушками.

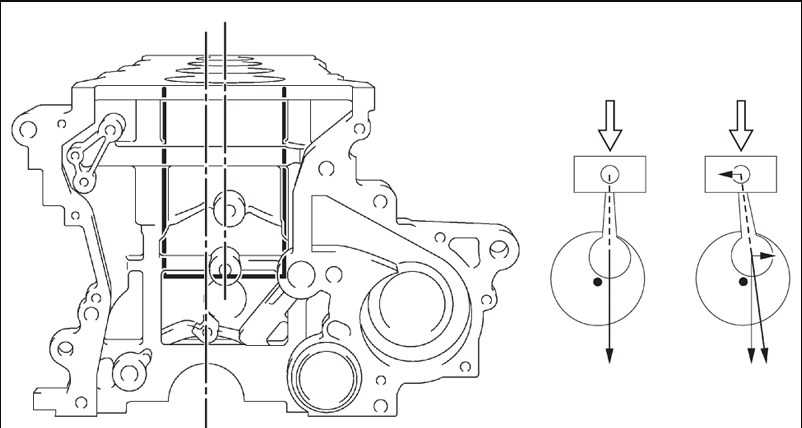

Смещение оси коленвала

Механизм газораспределения

Схема смазки

Блок цилиндров 1G-FE

Двигатель Toyota 1G-FE имеет чугунный блок цилиндров, диаметр цилиндра составляет 75,0 мм, ход поршня — 75,0 мм. Блок цилиндров, моноблочная специально отлитая конструкция, использует систему опор из семи подшипников. Коленчатый вал имеет семь шеек.

Поршни отливки из алюминия. Каждый поршень оснащен двумя компрессионными кольцами и одним масляным кольцом. Степень сжатия составляет от 8,0: 1 до 12,5: 1.

Предусмотрена на двигатель 1G FE следующая периодичность замены расходников:

• ремень ГРМ полежит замене каждые 75000 км, навесного оборудования через 50000 км;
• тепловые зазоры клапанов рекомендовано регулировать после 30000 пробега;
• очистка вентиляции картера предусмотрена каждые 2 года;
• замену моторного масла производитель рекомендует через 7500 км вместе с масляным фильтром;
• топливный фильтр после 40000 пробега следует заменить;
• ежегодной замене подлежит воздушный фильтр;
• после упаковки ОЖ с завода присадки внутри антифриза теряют эффективность после 40000 км;
• ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
• появление прогара во впускном коллекторе возможно через 60000 км.

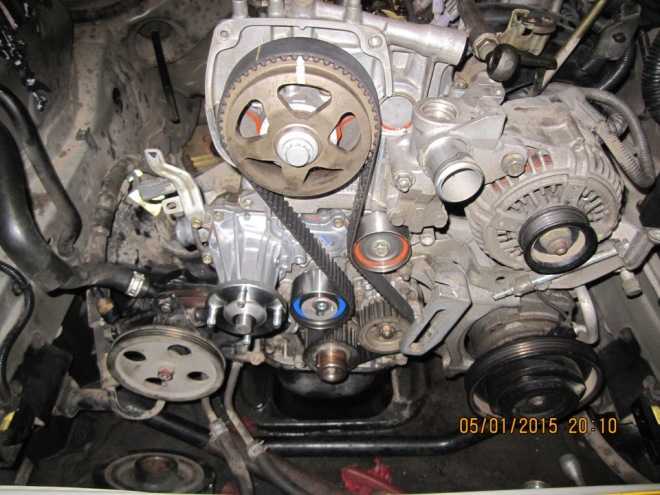

Замена ремня 1G FE

Первый вариант (1988 – 1998 г.) считается более надежным, вторая версия (1998 – 2005 г.) экономичной, тяговитой и приемистой. В заднеприводных авто с заменой фильтра потребуется 4,0 л смазки класса SJ/SL ровно, а в полноприводных 4,2 л масла 5W20, 5W30, 10W30.

В системе зажигания DIS-6 (с 1998 года) свечи зажигания при прочих равных условиях прослужат дольше 30 тысяч км вместо 20.

Основные недостатки двигателей Toyota 1ZZ-FE

Этот двигатель отличается своей прочностью, повышенной надежностью, поломки в его устройстве случаются крайне редко.

В процессе эксплуатации были отмечены наиболее частые проблемы в работе двигателей семейства Toyota 1ZZ. Некоторые из них отмечены в следующем списке:

• повышенный расход смазочной жидкости;
• появление необычных стуков и шумов в работающем двигателе 1ZZ;
• колеблющиеся обороты;
• вибрация мотора 1ZZ;
• плохая устойчивость рабочих элементов силового агрегата от возможного перегрева;
• сравнительно небольшой ресурс Toyota 1ZZ, равный 200 тыс км пробега.

Было замечено, что причиной повышенного расхода моторного масла являются маслосъемные кольца. Мастера нашли решение этой проблемы: замену на новые детали, выпущенные не в 2005 году, а вскоре после этого. Для восстановления работоспособности двигателя достаточно заменить устаревшие маслосъемные кольца и долить моторное масло в картер Toyota 1ZZ объемом 4,2 литра.

Детонация в двигателе чаще всего возникает из-за чрезмерного натяжения цепи привода ГРМ. Обычно это видно через 150 000 километров. Для устранения этого дефекта необходимо произвести замену цепи ГРМ на двигателе 1ZZ. Если с цепью все в порядке, рекомендуется осмотреть приводной ремень и его натяжитель. Наименьшая вероятность детонации двигателя — это сбой регулировки зазора клапанов на 1ZZ.

Для устранения такого дефекта работы ДВС, как плавающая частота вращения, необходимо промыть корпус дроссельной заслонки, а также клапан холостого хода.

Если двигатель вибрирует, проверьте его заднюю подушку. Если дефектов не обнаружено, придется привыкать к этой особенности конкретного двигателя.

Материал блока цилиндров часто деформируется из-за эксплуатации при высоких температурах. Если геометрия этого агрегата нарушена, вам нужно будет заменить его новым блоком.

1G

Так как двигатель выпускался только в одном объёме, все двигатели серии G имеют обозначение 1G, и одни и те же диаметр цилиндра и ход поршня в 75 миллиметров.

1G устанавливался на автомобили:

• Toyota Soarer
• Toyota Celica Supra
• Toyota Crown
• Toyota Cressida
• Toyota Altezza
• Lexus IS200

Двигатель 1G-EU под капотом Toyota Crown, 1982

Двигатель 1G-FE под капотом Lexus IS200

Двигатель 1G-GE, 1982

Двигатель 1G-GTE, 1985

1G-EU

Японская версия, 1G-EU, выпускался с 1979 по 1988 годы. Этот двигатель имел по два клапана на цилиндр, и один распредвал. Его мощность составляла 105—125 л. с. (78-93 кВт) при 5400 оборотах в минуту, крутящий момент 157—172 Нм при 4400 оборотах в минуту.

1G-FE

Двигатель 1G-FE с двумя распредвалами использует малый ход клапана и другие оптимизации по экономии топлива. Этот двигатель появился в 1988 году. Его мощность составляла 135 л. с. (101 кВт) при 5600 оборотах в минуту, крутящий момент 176 Нм при 4400 оборотах в минуту. В 1998 году появилась версия с VVT-i, выдававшая мощность в 160 л. с. (119 кВт) при 6200 оборотах в минуту и крутящий момент 200 Нм при 4400 оборотах в минуту на автомобиле Altezza/IS 200. С окончанием выпуска первого поколения Lexus IS производство этого двигателя было прекращено в 2005 году.

1G-FE устанавливался на автомобили:

• Toyota Altezza/Lexus IS 200
• Toyota Crown
• Toyota Chaser
• Toyota Mark II
• Toyota Cresta

1G-GEU

24-клапанный DOHC двигатель 1G-GEU разрабатывался для обеспечения высокой производительности и обладал двускатной камерой сгорания. Двигатели выпускались с августа 1982 по 1986 годы, в основном, для японского рынка. Мощность двигателя составляла 140—160 л. с. (104—119 кВт) при 6200 оборотах в минуту и крутящий момент 162—181 Нм при 5600 оборотах в минуту. Это был первый двигатель Toyota с двумя распредвалами и четырьмя клапанами на цилиндр, за что получил награду «JSME Medal for New Technology» в 1982 году. Для минимизации недостатков своей конструкции, 1G-GEU оборудовался T-VIS, системой изменения геометрии впускного коллектора, позволявшей увеличивать крутящий момент путем изменения геометрии впускного коллектора в зависимости от оборотов двигателя. Как и все последующие автомобили Toyota с двумя распредвалами, привод ГРМ был ременной, в отличие от цепного обладавший меньшими уровнем шума и требованиям к техническому обслуживанию. В августе 1983 года система впрыска топлива была изменена на EFI-D, которая позволяла измерить давление во впускном коллекторе, для определения правильной топливно-воздушной смеси.

1G-GEU устанавливался на автомобили:

• Август 1981—1985 GA61
• Август 1982-? Toyota Chaser/Mark II/Cresta
• Август 1983-? Toyota Crown
• Февраль 1983-? Toyota Soarer

1G-GE

Двигатель 1G-GE сменил 1G-GEU в 1988 году. Мощность двигателя упала с 160 до 150 сил, двигатель устанавливался на те же автомобили, что и 1G-GEU. Он выпускался для до 1993 года.

1G-GTE

24-клапанный DOHC двигатель 1G-GTE стал первым турбированным двигателем серии с двумя нагнетателями CT-12. Существовало три поколения этого двигателя с интеркулерами воздух-воздух и воздух-вода, выдававшие мощность от 185 до 210 л. с. (138—157 кВт) при 6200 оборотах в минуту и крутящий момент от 234 до 275 Нм при 3800 оборотах в минуту соответственно. Это был самый мощный двигатель в серии G. В мае 1991 года на большинстве из автомобилей его сменил 200-сильный двигатель .

1G-GTE устанавливался на автомобили:

• 1986—1992 (шасси GA70, только Япония)
• 1988—1992 // (шасси GX81)
• 1986—1991 (шасси GZ20)

1G-GPE

1G-GPE являлся двигателя 1G-GE, работавший на сжиженном газу. Его мощность составляла 110 л. с. (81 кВт) при 5600 оборотах в минуту и крутящий момент 152 Нм при 2400 оборотах в минуту.

1G-GPE устанавливался на автомобили:

Toyota Crown Comfort

1G-GZE

1G-GZE был версией двигателя с нагнетателем и выпускался с 1986 по 1992 годы. Его мощность составляла 168 л. с. (125 кВт) при 6000 оборотах в минуту и крутящий момент 226 Нм при 3600 оборотах в минуту. Как и турбированная версия, он был 24-клапанный DOHC двигатель, но отличался системой зажигания (DIS). 1G-GZE устанавливался только в паре с автоматической коробкой передач. В августе 1991 года его сменил на автомобилях Mark II/Chaser/Cresta, оставаясь на Crown до 1992 года.

1G-GZE устанавливался на автомобили:

• Toyota Crown GS120, GS121, GS130, GS131
• 1988—1990 Toyota Mark II/Chaser/Cresta GX81

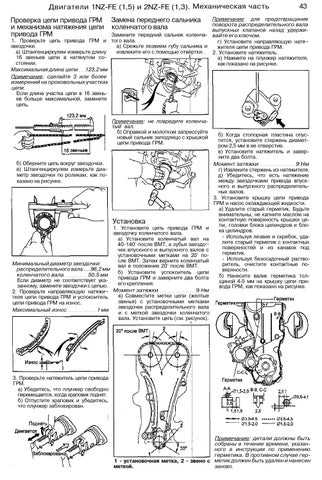

Проверка и регулировка зазоров в приводе клапанов 1NZ-FE и 2NZ-FE

Примечаниепроверка и регулировка зазоров в приводе клапанов прово­дятся на холодном двигателе.

1. Снимите крышку головки блока цилиндров (см. раздел “Цепь приво­да ГРМ”).

2. Установите поршень первого ци­линдра в ВМТ такта сжатия.

а) Поверните шкив коленчатого вала и совместите его риску с меткой “О” на крышке цепи привода ГРМ.

б) Убедитесь, что установочные метки на звездочке распредели­тельного вала и на звездочке сис­темы VVT направлены вверх, как показано на рисунке.

Если метки не направлены вверх, проверните коленчатый вал на один оборот и вновь совместите метки.

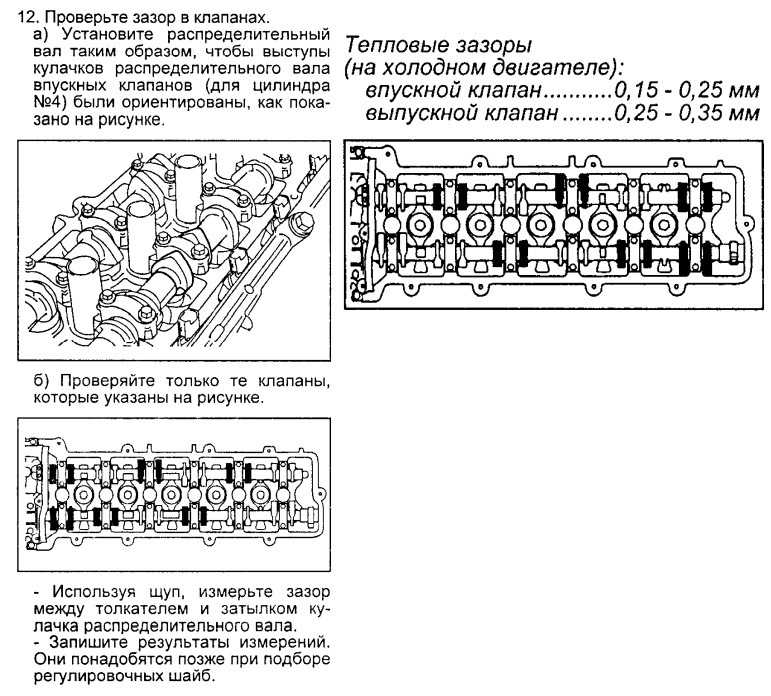

3. Измерьте зазор в приводе клапа­нов, отмеченных на рисунке.

а) Щупом измерьте зазор между толкателем и затылком кулачка рас­пределительного вала.

б) Запишите значения величины за­зора, выходящего за указанные пределы.

Номинальный зазор в приводе клапа­нов (на холодном двигателе):

впускных.………………….0,15 – 0,25 мм

выпускных……………….0,25 – 0,35 мм

в) Поверните коленчатый вал на один оборот (360°) и совместите метки.

г) Проверьте зазоры в приводе кла­панов, показанных на рисунке, по­вторив процедуру пункта (а).

4. При необходимости отрегулируйте зазоры в приводе клапанов.

а) Установите поршень первого ци­линдра в ВМТ такта сжатия.

б) Нанесите метки на цепь привода ГРМ и звездочку распределительно­го вала.

в) Снимите две пробки с крышки го­ловки блока цилиндров.

г) С помощью отвертки, при враще­нии распределительного вала выпу­скных клапанов немного вправо, по­верните стопорную пластину натяжителя вниз и нажмите на плунжер натяжителя, как показано на рисунке.

Примечание если стопорная пла­стика опускается с трудом, повто­рите операцию, немного поворачивая распределительный вал выпускных клапанов влево-вправо.

д) Установите стержень диаметром 2-3 мм через отверстие в стопорную пластину и натяжитель, зафиксиро­вав этим стопорную пластину.

Примечание

– Для того чтобы было легче за­фиксировать стержень, немного поворачивайте распределитель­ный вал влево-вправо.

– Зафиксируйте стержень изолен­той, чтобы он не выпал.

е) Снимите цепь привода ГРМ со звездочки.

Примечание

– Не вращайте коленчатый вал при снятой цепи привода ГРМ.

– Если необходимо повернуть рас­пределительный вал при снятой цепи, перед вращением поверните коленчатый вал против хода часо­вой стрелки на 40° от ВМТ и со­вместите отверстие масляной форсунки с меткой.

– Если цепь снимается с трудом, немного поворачивайте распреде­лительный вал впускных клапанов влево-вправо.

ж) Зафиксируйте шестигранную часть распределительного вала га­ечным ключом, выверните болт и снимите звездочку системы VVT с цепью.

Вниманиене разбирайте звездочку системы VVT в сборе!

з) Снимите распределительные ва­лы впускных и выпускных клапанов.

Примечаниепри снятии цепи со звездочки системы VVT, зафикси­руйте цепь.

и) Закрепите цепь шнурком, как по­казано на рисунке.

Примечание

– Будьте внимательны, не уроните что-либо во внутреннюю полость крышки цепи привода ГРМ.

– Не позволяйте цепи контактиро­вать с водой и грязью.

к) Снимите толкатели клапанов.

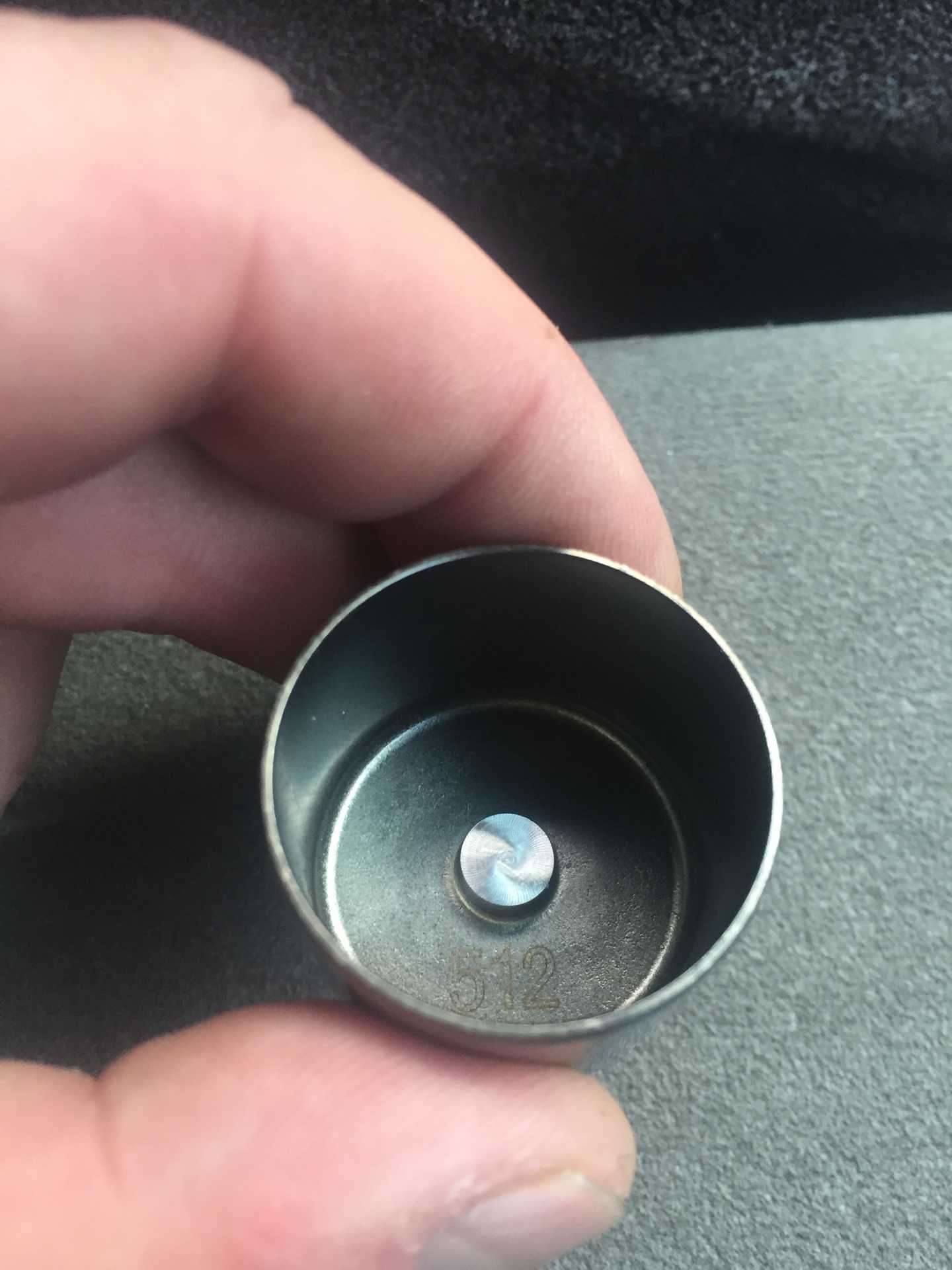

л) Определите размер (толщину) нового толкателя.

– Микрометром определите толщи­ну заменяемого толкателя.

– Вычислите по формуле толщину нового толкателя так, чтобы зазор в приводе клапанов был в преде­лах рекомендуемого,

Для впускных клапанов………. N=T+ (A – 0,20) мм

Для выпускных клапанов…………….N=Т + (A – 0,30) мм, где :

N– толщина нового толкателя,

Т– толщина снятого (отработав­шего) толкателя,

А– измеренный зазор в данном клапане.

Номинальный зазор в приводе клапа­нов (на холодном двигателе):

впускных.………………….0,15 – 0,25 мм

выпускных……………….0,25 – 0,35 мм

Примечаниетолкатели выпускают­ся 35 размеров с шагом 0,02 мм, толщиной от 5,06 мм до 5,74 мм.

м) Установите толкатели клапанов (см. раздел “Двигатель – общие про­цедуры ремонта”).

и) Поверните шкив коленчатого вала и совместите его риску с меткой “О” на крышке цепи привода ГРМ.

о) Удерживая цепь, установите рас­пределительный вал впускных кла­панов со звездочкой в сборе,

п) Совместите метки на цепи и звез­дочке распределительного вала, р) Установите два распределитель­ных вала и звездочки в сборе (см. раздел “Головка блока цилиндров”).

с) Извлеките стержень из натяжите-ля цепи привода ГРМ.

т) Убедитесь, что установочные мет­ки на звездочках направлены вверх, как показано на рисунке.

у) Убедитесь, что установочные метки и метки цепи совмещены, как показано на рисунке.

ф) Установите две новые заглушки в крышку головки блока цилиндров.

Момент затяжки.…………………..15 Нм

х) Проверьте зазор в приводе кла­панов (см. выше).

5. Установите крышку головки блока

цилиндров (см. раздел “Головка блока цилиндров”).

tech doc corolla 2000-06

Есть ли проблемы у надежного японского мотора 1G-FE BEAMS?

Серия двигателей 1G отсчитывает свою историю с 1979 года, когда на конвейеры Toyota для оснащения заднеприводных автомобилей класса Е и Е+ (Crown, Mark 2, Chaser, Cresta, Soarer) впервые стала поставляться 12-клапанная рядная «шестерка» с индексом 1G-EU. Именно ей на смену в 1988 году пришел знаменитый двигатель 1G-FE, долгие годы обладавший неформальным титулом самого надежного агрегата в своем классе.

1G-FE Beams в Toyota Crown

В неизменном виде 1G-FE производился восемь лет, а в 1996 году был подвергнут незначительной доработке, в результате которой максимальная мощность и крутящий момент двигателя «подросли» на 5 единиц. Эта доработка не затрагивала принципиально конструкцию ДВС 1G-FE и была вызвана очередным рестайлингом популярных моделей Toyota, получивших в дополнение к обновленным кузовам еще и более «мускулистую» силовую установку.

Глубокая модернизация ожидала мотор в 1998 году, когда для спортивной модели Toyota Altezza понадобился двигатель аналогичной конфигурации, но с более высокими характеристиками. Конструкторам Toyota удалось решить эту задачу путем увеличения частоты вращения ДВС, повышения степени сжатия и внедрения в ГБЦ целого ряда современных электронных устройств. Обновленная модель получила дополнительную приставку к своему имени — 1G-FE BEAMS (Breakthrough Engine with Advanced Mechanism System). Это означало, что ДВС на тот момент времени относился к классу самых современных моторов, использующих усовершенствованные механизмы и системы.

Поэтапное описание регулировки

Обязательное условие для регулировки — двигатель 1ZZ-FE должен быть холодным. Объясняется этот факт просто: металл при нагревании расширяется. Таким образом, регулировочные работы, проводимые на горячем двигателе внутреннего сгорания, приведут к неверным значениям зазора на холодном (например, после запуска при прогреве).

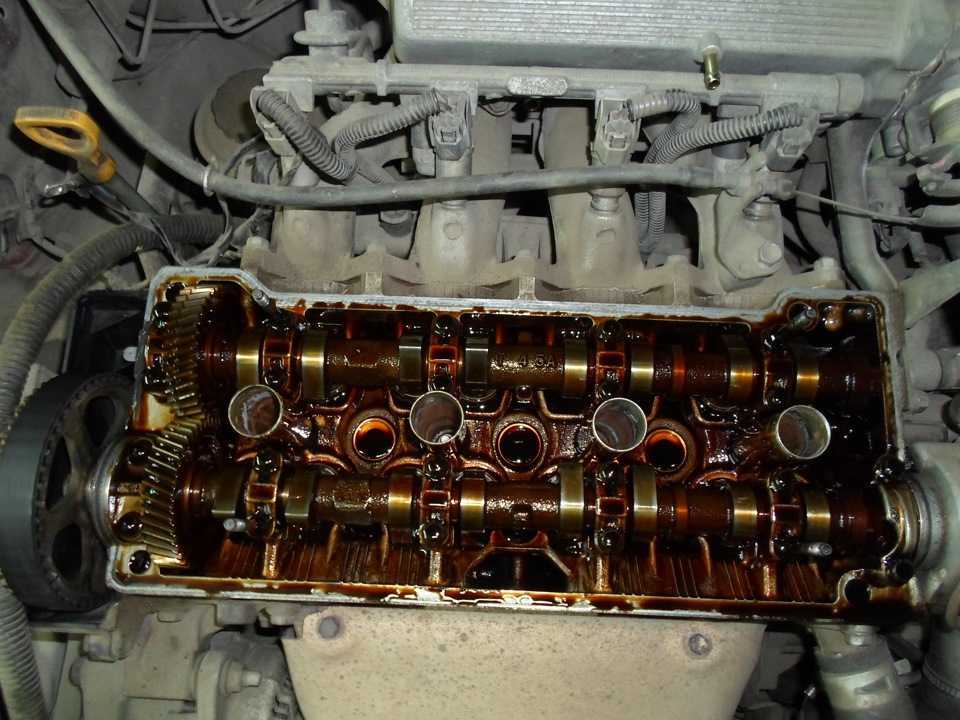

Снятие клапанной крышки и сдвигание распредвалов

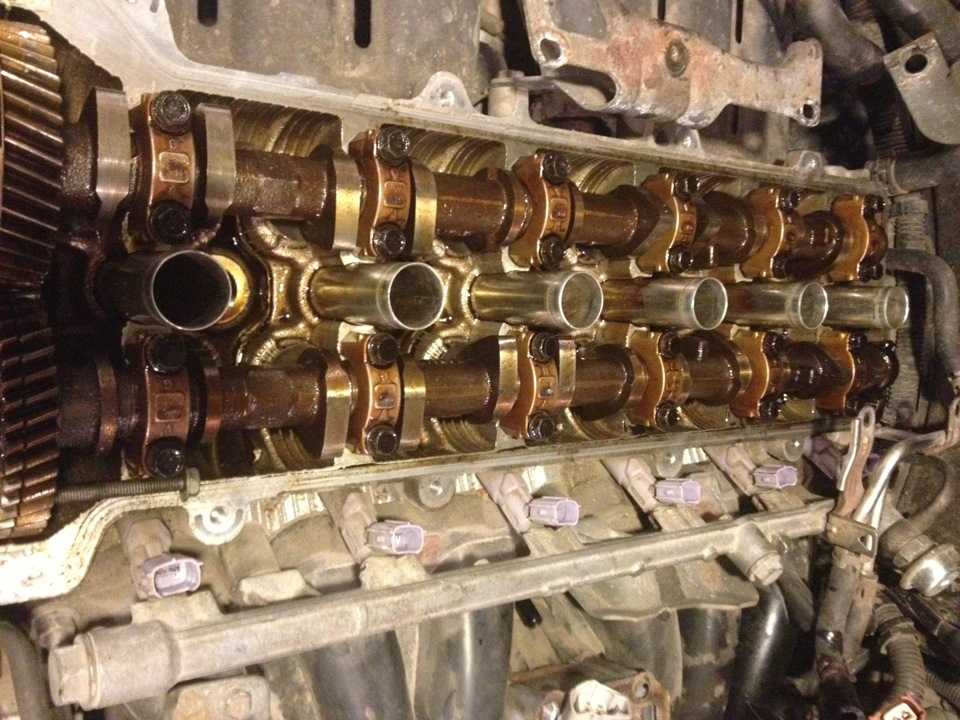

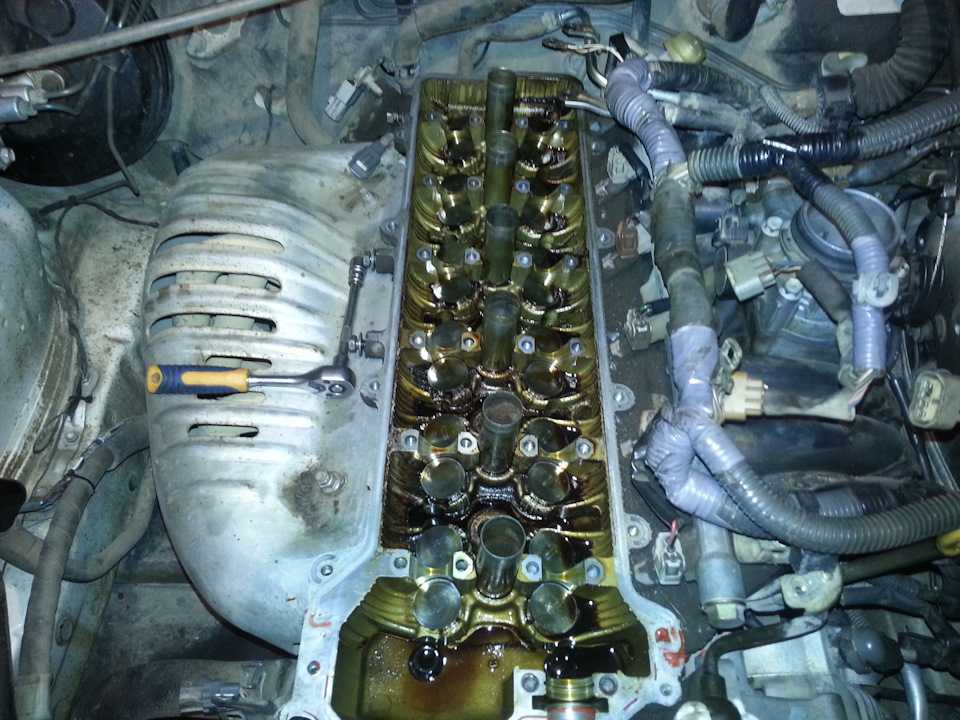

Для регулировки клапанов на двигателе 1ZZ-FE нужно снять клапанную крышку и сдвинуть распределительный вал. Последовательность действий следующая:

• откручиваются и снимаются наконечники свечей;
• удаляется стружка из форсунок;
• откручиваются крепления крышки, она снимается;
• с помощью серии щупов проверяются зазоры, записываются результаты измерений;
• с помощью стяжек на звездочке фиксируется цепь ГРМ;
• откручивается натяжитель цепи;
• по схеме болты крышек подшипников распределительных валов откручиваются и откручиваются равномерно;
• в зависимости от того, какие клапаны требуют регулировки, смещается один из распредвалов (или оба).

Регулировка

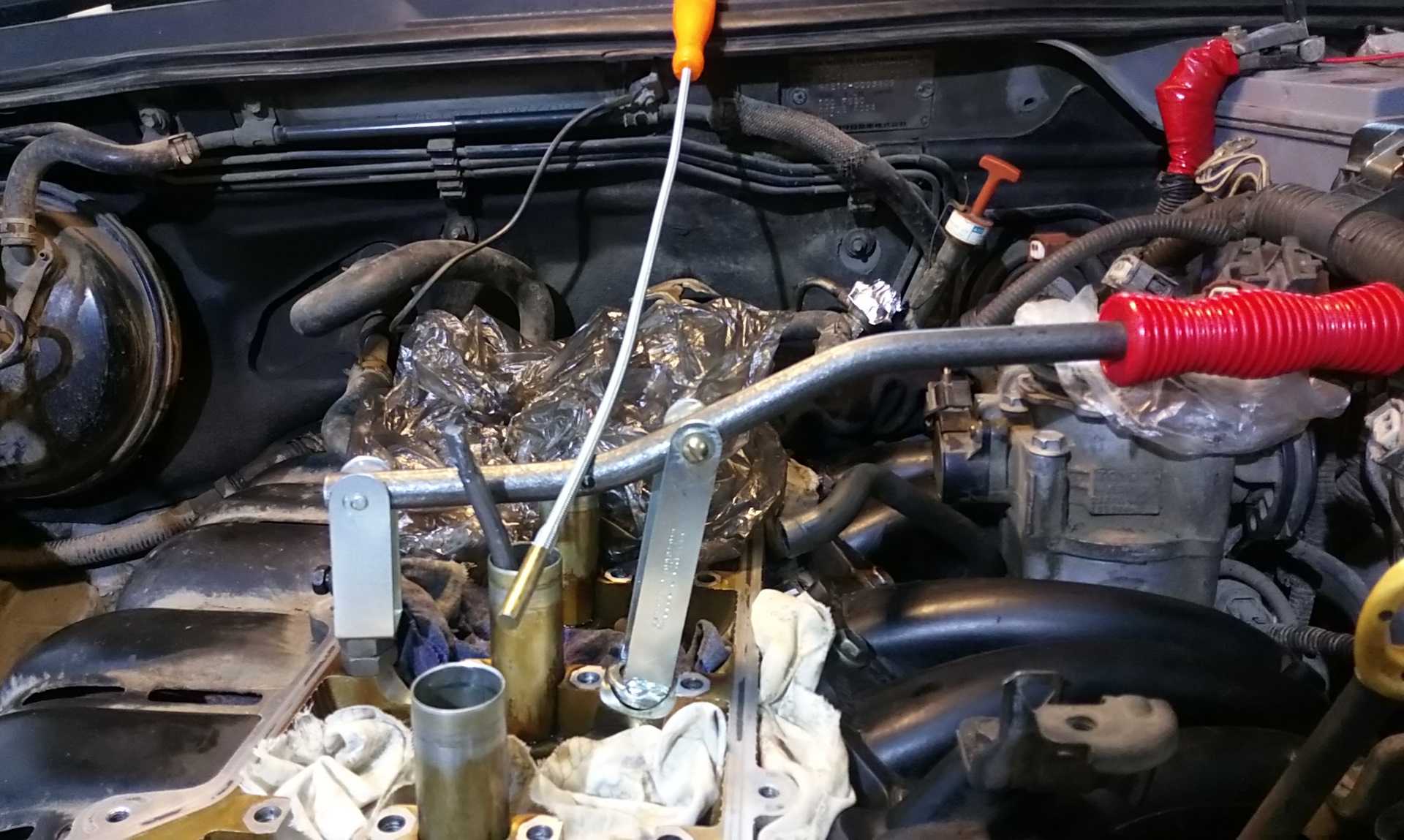

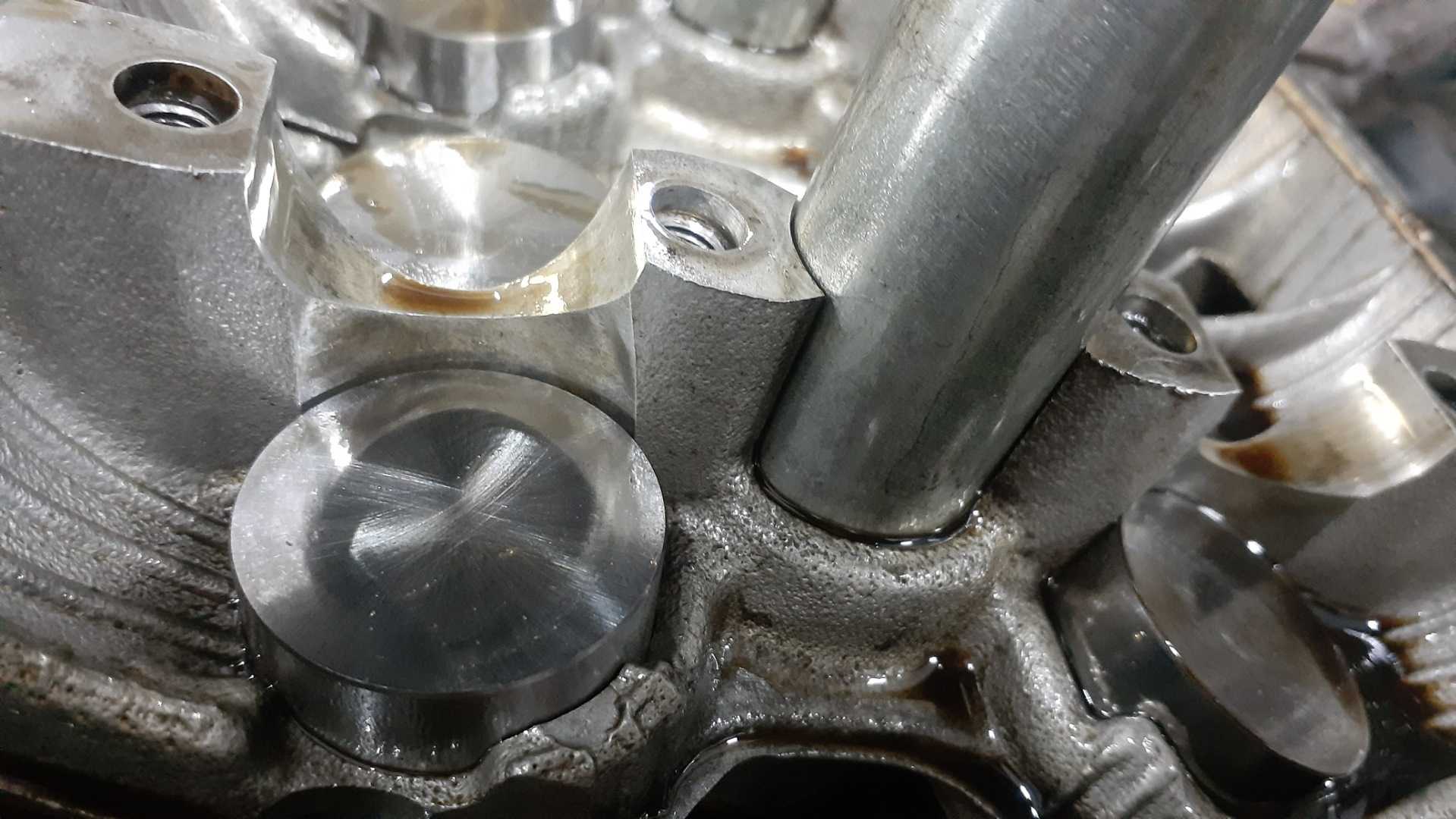

Чашки снимаются с помощью магнита. Согласно сделанным расчетам каждый толкатель (из тех, которые не дают необходимого зазора) шлифуется гравером до необходимой толщины. В процессе работы необходимо проверять свои действия микрометром, определяя толщину элемента. Число оборотов во время шитья можно установить примерно на 15 тысяч в минуту.

В инструкции к автомобилю говорится о необходимости выбора нового толкателя. Такая же информация часто представлена ​​в сервисах. Если клапаны уже были отрегулированы, скорее всего, на машине уже изношены чашки. При этом зазоры клапанов 1ZZ-FE соответствуют стандартам, и машина демонстрирует безопасную работу без постороннего шума.

Процесс шлифования не предполагает ослабления металла толкателей и, как следствие, увеличения производительности. Владельцы автомобиля с двигателем 1ZZ-FE, проводившие аналогичный эксперимент с саморегулировкой и притиркой чашек, утверждают, что соответствующие норме показатели сохранялись почти на 100 тысяч км следующего пробега.

Тюнинг двигателя

Увеличение мощности особенно интересует владельцев автомобилей с небольшим объёмом двигателя.

https://youtube.com/watch?v=euhGoSgn7J4

Для моторов серии NZ также возможно увеличение мощности за счёт установки компрессора центробежного типа. Эта система является навесным оборудованием, и её использование не требует регистрации в ГАИ. Существуют различные модификации чарджер-китов, которые позволяют значительно увеличить характеристики двигателя. Они могут иметь отключаемую муфту или полностью интегрироваться в работу двс. Такой метод хотя и недотягивает до полноценной форсировки, но позволяет увеличить мощность до 145 л. с.

Куда устанавливали двигатель?

Агрегат 2NZ-FE в силу своего минимального объема получил использование в таких автомобилях:

• Funcargo;
• Vios;
• Yaris, Echo, Vitz;
• Porte;
• Platz;
• Belta;
• Corolla E140 в Пакистане;
• Toyota bB;
• Ist.

Все автомобили небольшие, поэтому использование маленького агрегата было оправданным.

Использование моторов с невысоким расходом топлива привлекает внимание своим потенциалом. Любой двигатель является наиболее значимой деталью, и возможность его капремонта или модернизации очень важна

Силовая установка 2NZ FE представляет собой довольно экономную систему, расход топлива которой не превышает 7,2 литра. Хотя таких показателей удалось добиться за счет снижения капитальности, ресурс этого мотора превышает показатели в 200 тыс. км.

ГМ. of-a-…

13.01.2016 · Общие признаки включают неровный холостой ход двигателя, загорание индикатора Check Engine и рывки двигателя при подъеме в гору или под нагрузкой. по …

Ähnliche Fragen

Что происходит, когда система изменения фаз газораспределения выходит из строя?

Как я узнаю, что моя шестерня VVT неисправна?

Что вызывает отказ электромагнитного клапана изменения фаз газораспределения?

Как работает система изменения фаз газораспределения Chevrolet?

Признаки неисправного или неисправного электромагнитного клапана системы изменения фаз газораспределения (VVT) загорание индикатора Check Engine, грязное моторное масло, неровный холостой ход двигателя и снижение расхода топлива.

Загорается индикатор «Check Engine» · Моторное масло загрязнено · Неравномерный холостой ход двигателя

Тест производительности системы изменения фаз газораспределения GM – MotorTrend

www.motorrend.com

01.07.2010 · Тестируем новую систему изменения фаз газораспределения GM и получаем десятки лошадиных сил, не жертвуя при этом и крутящим моментом. Только на сайте www.hotrod.com, …

Как отрегулировать синхронизацию клапанов в автомобиле (VTEC) — YouTube

www.youtube.com › смотреть

01.09.2015 · Как починить двигатель с системой изменения фаз газораспределения (VTEC), если у автомобиля… Система изменения фаз газораспределения — MOTOR

www.motor.com › Журнал MOTOR

Когда задействованы как впускной, так и выпускной распределительные валы, система изменения фаз газораспределения GM достигает обеих целей. Помните старые добрые времена?

Признаки неисправного соленоида системы изменения фаз газораспределения и способы устранения .

carfromjapan.com › Car Talk › Советы по техническому обслуживанию

08.02.2021 · После того, как вы диагностировали проблему в электромагнитном клапане изменения фаз газораспределения, лучше всего либо заменить его, либо сделать это самостоятельно. Не делать …

Стратегии диагностики для систем изменения фаз газораспределения

www.underhoodservice.com › Diagnostic-strategies-…

Вот семь диагностических стратегий, которые можно применять к любому автомобилю с проблемами изменения фаз газораспределения. .

Симптомы неисправности соленоида VVT: что нужно знать — CarParts.com

www.carparts.com Неисправный соленоид VVT может препятствовать опережению или замедлению фаз газораспределения по мере необходимости. В результате …

Жалобы на дрожание из-за проблем с изменением фаз газораспределения

gearsmagazine.com › Статья

02.06.2022 · GM оснащает многие свои двигатели функцией VVT, как и другие компании.

Характеристики двигателя Тойота 1G

Производство	Shimoyama plant
Марка двигателя	1G
Годы выпуска	1979-2007
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	6
Клапанов на цилиндр	2/4
Ход поршня, мм	75
Диаметр цилиндра, мм	75
Степень сжатия	8.8 (1G-EU) 9.2 (1G-GEU/EU) 8.5 (1G-GTEU/GTE) 8 (1G-GZEU/GZE) 9.6 (1G-FE) 10 (1G-FE BEAMS) 9.5 (1G-GE) (см. модификации)
Объем двигателя, куб.см	1988
Мощность двигателя, л.с./об.мин	105/5400 (1G-EU) 125/5400 (1G-EU) 130/5400 (1G-EU) 140/6200 (1G-GEU) 140/6400 (1G-GEU) 160/6400 (1G-GEU) 185/6200 (1G-GTEU) 210/6200 (1G-GTE) 160/6000 (1G-GZEU) 170/6000 (1G-GZE) 135/5600 (1G-FE) 140/5750 (1G-FE) 160/6200 (1G-FE BEAMS) 150/6200 (1G-GE)(см. модификации)
Крутящий момент, Нм/об.мин	146/4400 (1G-EU) 160/4400 (1G-EU) 160/4400 (1G-EU) 162/4600 (1G-GEU) 172/4000 (1G-GEU)186/5200 (1G-GEU)245/3200 (1G-GTEU)280/3800 (1G-GTE) 210/4000 (1G-GZEU)230/3600 (1G-GZE)180/4400 (1G-FE)185/4400 (1G-FE)200/4400 (1G-FE BEAMS)186/5400 (1G-GE) (см. модификации)
Топливо	92-95
Экологические нормы	до Евро 3
Вес двигателя, кг	~180 (1G-FE)
Расход  топлива, л/100 км (для Lexus IS 200)— город— трасса— смешан.	14.07.89.8
Расход масла, гр./1000 км	до 1000
Масло в двигатель	0W-30 5W-20 5W-30 5W-40 10W-30 10W-40 10W-50 15W-50
Сколько масла в двигателе, л	3.8 (1G-FE BEAMS АКПП) 3.9 (1G-FE BEAMS МКПП) 4.1 (1G-FE)
Замена масла проводится, км	7000-10000
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км— по данным завода — на практике	—300+
Тюнинг, л.с.— потенциал— без потери ресурса	400+ —
Двигатель устанавливался	Toyota Crown Toyota Mark 2Toyota SupraToyota Altezza/Lexus IS 200 Toyota Chaser Toyota Cresta Toyota Soarer

Увеличение мощности 2nz fe

Увеличение мощности волнует большинство водителей легковых автомобилей, у которых не большой объём мотораа.

Увеличение мощности мотора 2nx fe возможно при использовании центробежного компрессора. Удобство использования этого устройства в том, что его применение не требует оформление в (ГИБДД). Центробежный компрессор выполнен в виде навесного оборудования. В настоящее время существует много модификаций подобных устройств. Центробежные компрессоры могут существенно увеличить мощностные характеристики силового агрегата. Подобные чарджер-киты, могут быть обустроены отключаемой муфтой, а могут быть полностью интегрированные в работу силового агрегата.

Такой метод не является полноценной форсировкой, тем не менее позволяет достичь мощности в 145 л., сил

Очень важно, что такой метод не снижает ресурс работы двигателя и не уменьшает его прочность и надёжность

Применение других способов форсировки силового агрегата нежелательны. Поскольку устройство 1.3 литрового ДВС имеет механические особенности, доработки которых могут привести к усиленному износу ШПГ и всего двигателя.

Учитывая облегчённую конструкцию мотора, его восстановление после неудачной доработки может оказаться нецелесообразным. И тогда, вместо увеличения мощности, придётся заниматься приобретением нового двигателя.

Регламент обслуживания 1G

Силовые агрегаты серии 1G были неприхотливы, не требовали дорогих масел и высокого качества топлива, планомерное обслуживание этих моторов делало их не убиваемым. Все что нужно было делать владельцу, это выполнять простейший действия описанные в мануале. Важен правильный подбор масла и своевременная его замена, так же при каждой замене масла требуется замена фильтрующего элемента.

Таким образом, обслуживание этого двигателя должно быть таким:

• Замена масла каждые 7000-10000 километров пробега, а также установка нового фильтра;
• Проверка приводных ремней навесного оборудования производится каждые 30 тыс.км., их замену следует произвести после 10000 км. пробега;
• Каждые 10000 км. следует проверять состояние системы охлаждения, ресурс помпы около 50 тыс. км., а антифриз следует менять каждые 3 года;
• Воздушный и топливные фильтры рекомендуется менять после каждых 20000 километров пробега, иначе на двигателях оснащенных нагнетателями, могут быть необратимые последствия из-за езды на бедной смеси;

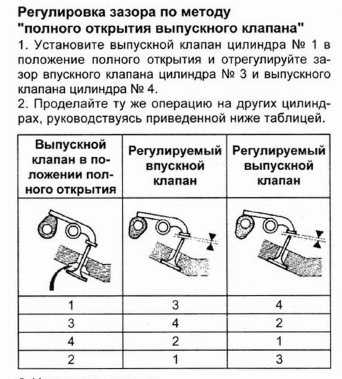

• Каждые 30 тысяч километров рекомендуется настраивать клапана, настраиваются они заменой шайб в толкателях, гидрокомпенсаторы в данных силовых установках не предусмотрены, в двигателе 1G-FE BEAMS регулировка клапанов осуществляется заменой толкателей;
• Свечи зажигания требуют замены после 30-50 тысяч километров в зависимости от модификации, стоит понимать, что несвоевременная их замена может убить катушки зажигания на двигателях 1G-GZE и 1G-FE BEAMS;
• Ремень ГРМ следует менять каждые 100000 км. пробега, на двигателе 1G-FE BEAMS следует чаще контролировать его состояние, так как эта силовая установка гнет клапана при обрыве ремня, в целом же двигатели серии 1G не гнут клапана при обрыве или перескоке ремня ГРМ.

Замена ремня ГРМ 1G-FE BEAMS

Обзор неисправностей и способы ремонта

Силовые установки серии 1G не доставляют особых проблем владельцу, в основном все неисправности появляются из за несвоевременного обслуживания и износа.

• Жор масла может наблюдаться после 200000 км. пробега, виной всему очень часто бывают маслоотражательные колпачки,в 90% случаев их нужно просто заменить и жор масла пропадет, если же это не помогло, то залегли маслосъемные кольца, некоторым экземплярам помогает раскоксовка, но чаще всего требуется капремонт двигателя
• Плохой запуск двигателя в холодное время года обусловлен зажатыми клапанами, лечится обычной настройкой клапанов, очень часто в морозы двигатель не заводится из за неработающей форсунки холодного пуска, она устанавливалась на ранние версии двигателя 1G, в таком случае потребуется замена термореле форсунки холодного пуска, многие автолюбители делают включение форсунки принудительно;
• Сигнализация низкого давления масла, практически всегда связана с неисправностью датчика давления масла, но если замена датчика не помогла, то следует произвести ревизию маслонасоса и вкладышей;
• Нестабильность холостого хода обусловлена проблемами с датчиком холостых оборотов, помогает чистка или замена датчика, так же на двигателе 1G-FE BEAMS это может быть связано еще и с системой VVT-i, если она вышла из строя, то плавающие обороты и упавшая мощность двигателя вам обеспечены;
• Так же датчик положения дроссельной заслонки часто выходит из строя, тогда вы получаете отсечку на определенных оборотах, повышенный расход топлива и проблемы с запуском ;
• Сальник маслонасоса часто течет, это влечет за собой скоротечную смерть ремня ГРМ, это не так страшно практически на всех двигателях серии 1G, но двигатель 1G-FE BEAMS гнет клапана и если на нем порвется ремень ГРМ, то последствия будут необратимы, так что стоит следить за сухостью двигателя в районе ГРМ
• На двигателях оснащенных нагнетателями одной из болезней является пробой прокладки ГБЦ, выход один, замена прокладки на оригинал, аналоги долго не живут.
