Регулировка клапанов на ваз 2101-ваз 2107

Как регулировать клапана ваз 2107

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.

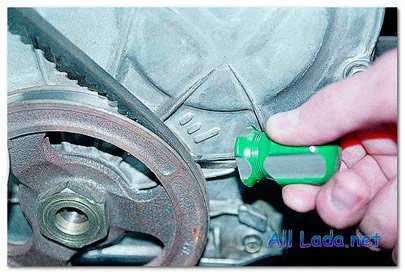

  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Как самостоятельно отрегулировать клапаны на ВАЗ 2107 инжектор

Регулировка клапанов двигателя ВАЗ 2107 инжектор своими руками – процедура достаточно сложная в части точности ее выполнения. Обычно ее выполняют по регламенту – через каждые 15-20 тыс. км. пробега. Но если в процессе эксплуатации автомобиля ВАЗ 2107 появляется характерный регулярный цокот в моторном отсеке – значит, клапана требуют внеплановой регулировки.

Кроме устранения повышенного шума в двигателе ВАЗ 2107 инжектор, отрегулировать нужно еще и для предотвращения преждевременного износа деталей мотора. Для выполнения этой работы понадобится следующий инструмент:

  • Ключи
    • на 10;
    • 13/17 – 2 шт.;
    • на 38 для коленвала;
  • Специальный щуп толщиной 0,15 мм;

В самой процедуре регулировки клапанов на двигателе ВАЗ 2107 инжектор ничего сложного нет. Главное, что необходимо помнить – все работы нужно выполнять на полностью остывшем моторе. В первую очередь, при помощи ключа на 10 необходимо открутить 8 гаек и снять крышку головки блока. Тем самым мы получим доступ к регулировочным винтам клапанов. Прежде чем приступить к регулировке, нужна определенная настройка положения коленчатого вала. Выполняется она при помощи ключа на 38, путем проворачивания коленчатого вала до совмещения меток на звездочке и на головке блока.

При этом необходимо также проверить натяжение цепи и в случае ее ослабления – подтянуть.

Регулировка натяжения цепи ВАЗ 2107 своими руками – задача предельно простая. Ослабив гайку плунжерного натяжителя, находящуюся под выпускным патрубком, ключом на 38 проворачиваем коленвал до появления максимального сопротивления. Удерживая его от произвольного вращения, ключом на 13 фиксируем гайку натяжителя.

Такое положение коленвала ВАЗ 2107 инжектор соответствует положению четвертого цилиндра в верхней мертвой точке. При этом бегунок распределителя будет направлен в сторону контакта, соответствующего 4 цилиндру. В таком положении регулируются следующих клапанов:

  • Впускной и выпускной на четвертом (седьмой и восьмой кулачки);
  • Выпускной на втором (четвертый кулачок);
  • Впускной на третьем (шестой кулачок) цилиндре;

В первую очередь, при помощи щупа или специального прибора проверяем зазор. Если щуп входит с незначительным усилием и дальше свободно двигается – зазор нормальный и в регулировке не нуждается.

В противном случае необходимо при помощи ключа на 17 отпустить фиксирующую гайку, после чего ключом на 13 поворачивается регулировочный болт и выставляется нужный зазор. Повторно проверив правильность регулировки клапанов щупом, фиксируют положение регулировочного болта, удерживая его от смещения и одновременно фиксируя гайкой.

Проверив и отрегулировав все клапана, соответствующие установленному положению, меняют порядок цилиндров путем проворачивания коленвала на 60 градусов. При этом бегунок распределителя должен быть направлен в сторону контакта первого цилиндра. В таком положении нужно отрегулировать зазоры оставшихся клапанов:

  • Впускной и выпускной первого;
  • Впускной второго;
  • Выпускной третьего цилиндров.

Порядок регулировки зазоров клапанов полностью аналогичен описанному ранее. После того, как вы отрегулировали все клапана, рекомендуется 1-2 раза провернуть коленвал ключом на 38 и выполнить контрольную проверку. Если все нормально, можно смело устанавливать на место крышку головки, крышку распределителя, и заводить двигатель вашего ВАЗ 2107. Если работа выполнена качественно – цокот должен исчезнуть. Если же этого не произошло, значит, есть и другая проблема. Можно попробовать диагностировать и устранить ее своими руками, или же обратиться за помощью к квалифицированным специалистам.

http://mylada.net/remont/regulirovka-klapanov-vaz-2107.htmlhttp://twokarburators.ru/proverka-i-regulirovka-klapanov-2105-2107/http://autostuk.ru/regulirovka-klapanov-vaz-sxema-poryadok-remonta-svoimi-rukami.htmlhttp://remont-avtovaz.ru/regulirovka-klapanov-vaz-klassika/http://7vaz.ru/nastrojka/regulirovka-klapanov.html

голоса

Рейтинг статьи

Процедура регулировки на инжекторных и карбюраторных моторах

Установите автомобиль на ровную поверхность. В процессе настройки придется вращать коленчатый вал, поэтому включите нейтральную передачу и под какое-нибудь колесо поставьте противооткатные упоры. Для настройки вам необходимы следующие размеры ключей: 10, 13 и 17. В этом деле рассухариватель клапанов ВАЗ 2107 не потребуется. Заменять под крышкой клапанов прокладку нет необходимости.

Признаться честно, на своем автомобиле никогда этого не делал, так как старая была в идеальном состоянии. Также нужен ключ храповика на 38. Но можно и сделать хитрее, например, проворачивать коленчатый вал (следовательно, распределительный тоже), проворачивая одно заднее колесо (заранее приподняв его над землей) и включив четвертую или пятую скорость.

И самый главный инструмент – это прибор для регулировки зазоров. Что можно использовать? Для этой цели идеально подойдет щуп для регулировки клапанов ВАЗ 2107 или рейка. Кому как удобнее. Итак, перед началом работ вам потребуется совершить несколько простых действий:

  1. Снять крышку и корпус воздушного фильтра.
  2. Выкрутить гайки, которыми произведен крепеж клапанной крышки.
  3. Дать мотору остыть до температуры около 20 градусов.

Как проводится регулировка клапанов ВАЗ 2107

Для регулировки нужен щуп толщиной 0,15 мм (на холодном двигателе) и комплект рожковых ключей.

Вначале до клапанов нужно добраться, поэтому выполняем подготовительные действия и соблюдаем их порядок:

  • снимаем воздушный фильтр;
  • снимаем своими руками провода со свечей зажигания;
  • убираем «сапун» с крышки головки блока цилиндров;
  • снимаем крышку головки блока и прокладку крышки, заодно нужно осмотреть её на целостность;
  • с помощью газового ключа, или рожкового на 36 или ключа коленвала находим верхнюю мёртвую точку для первого цилиндра. Для этого выворачиваем свечу и вставляем в отверстие пробку, лучше на верёвочке, чтобы не искать.  В момент максимального давления пробка вылетит.

Метка на шкиве коленвала при этом совмещается с длинной линией на крышке.

Теперь важно соблюдать порядок проверки, иначе можно своими руками вывести из строя всю систему газораспределения: в фазе верхней мёртвой точки для первого цилиндра можно отрегулировать зазоры для кулачков №№ 8 и 6, считая от привода ГРМ. Не забудьте, что клапаны на ВАЗ 2107 имеют верхнее расположение.
Берём рожковые ключи на 13 и 17 мм, и щуп 0,15 мм.
Меж рычагом и кулачком клапана № 6 и № 8 по очереди вставляем щуп

Если щуп проходит равномерно туго, то всё в порядке, и зазор в норме;

Если щуп «болтается» или он застревает, то необходима регулировка. Для этого ключом 13 мм держим головку болта регулировки, ослабляем ключом на 17 «контрящую» гайку, и вставим болт в нужное положение с помощью щупа. После этого вновь затягиваем контргайку ключом на 17 и проверяем, что наш зазор сохранился. На рисунке № 2 – регулировочный болт, № 3 – контргайка на 17 мм, № 1 – щуп. Вообще, регулировка клапанов ВАЗ 2107 проводится небольшим количеством инструментов, но щуп должен быть всегда в идеальном состоянии, без царапин и потёртостей.

  •  Теперь нужно проверить другие кулачки. Для этого нужно повернуть коленвал на 180° (половина круга), и отрегулировать кулачки с номерами 4 и 7;
  • Следующая регулировка будет кулачков 1 и 3 (снова повернём коленвал на 180°), или на полный оборот относительно начала работы.
  • Последними будут кулачки №№ 5 и № 2. Для этого ещё на половину круга поворачиваем коленвал. Всего мы повернули на полтора круга, или на 540°.

Нужно помнить, что щуп должен вытаскиваться одинаково с сопротивлением, но не слишком туго. Однозначно, маленький зазор хуже большого, так как именно в этом случае клапаны могут «прогореть». Если вы решите выполнить регулировку своими руками, об этом нужно помнить.

После регулировки зазоров соблюдаем обратный порядок установки всех снятых деталей на двигатель.

Регулировка клапанов ВАЗ «Классика»

Что примечательно, все эти автомобили были оснащены практически одинаковыми двигателями. Модификации изменили характеристики двигателей, но конструкция компоновки осталась прежней.

Особенности ГРМ

Этот зазор необходим для компенсации изменений геометрии компонентов клапана из-за нагрева, вызывающего расширение металла. Если бы такого зазора не было, синхронизация фаз газораспределения была бы смещена из-за нагрева системы привода. Проще говоря, при нагреве из-за расширения металла клапаны не закрываются полностью, что приводит к потере сжатия и, как следствие, падению мощности.

В перечень работ, связанных с обслуживанием приводных агрегатов этих моделей, входит такое мероприятие, как регулировка клапана. Это связано с особенностями конструкции клапанного механизма. В процессе эксплуатации рабочие поверхности клапанных головок, рычагов клапанов и кулачков распределительного вала изнашиваются, что приводит к нарушению теплового зазора.

Поскольку для большинства моделей принцип работы идентичен, ниже будут представлены все модели Жигулей, относящиеся к «Классике».

Также важно знать, когда следует регулировать клапаны ВАЗ-2105. Настоящим признаком того, что клапанный механизм не отрегулирован, является металлический звон из-под капота при работающем двигателе

Причем его интенсивность меняется пропорционально увеличению или уменьшению товарооборота.

Регулировку клапанов на ВАЗ-2104 следует производить также при любом ремонте головки блока, связанном со снятием распредвала.

Этапы работ, инструменты

Вся нормативная работа проводится в несколько этапов:

  • Подготовительные работы, частичная разборка двигателя для доступа к клапанному механизму;
  • Контроль;
  • Повторная сборка.

Регулировка клапанного зазора ВАЗ-2106 производится с помощью следующих инструментов:

  • Набор торцевых и комбинированных ключей (обязательно комбинированные ключи 13 и 17);
  • Щуп для измерения зазора;
  • Отвертки;
  • Тряпки;
  • Маркер.

По поводу штыка. Контроль и регулирование происходитс помощью щупа 0,15 мм. Соответственно, обычный измерительный элемент не подходит, нужен специальный элемент увеличенной ширины.

Подготовительные работы

  • Снимите крышку воздушного фильтра карбюратора и выньте фильтр;
  • Открутите винты крепления фильтра и снимите его, отсоединив идущие к нему трубы;
  • Снимите трос ручного управления воздушной заслонкой (воздушной заслонкой) и отсоедините ручку дроссельной заслонки;
  • Откручиваем болты крепления клапанной крышки и разбираем ее;
  • Проверим натяжение цепи (оно должно быть нормальным, иначе нужно вначале отрегулировать натяжение);
  • Снимите крышку коллектора (Trammler).

Теперь установите поршень ВМТ в 4-й цилиндр и помогите этой отметке на коленчатом валу. вал привода распределительного вала и крышка, а также шестерня распределительного вала и его крышка.

Для этого можно использовать гаечный ключ соответствующего размера, который должен вращать коленчатый вал за болт ведущего шкива. В качестве альтернативы можно использовать одно из ведущих колес. Для этого поднимите его, включите четвертую передачу и медленно поверните поднятое колесо. Таким образом шестерня будет обеспечивать вращение коленчатого вала. Но в последнем случае вам понадобится помощник, так как контролировать совпадение персонажей будет сложно.

Последовательность регулировки

Поэтому необходимо нанести метку на распределительный вал и использовать выступ на его крышке, чтобы проверить их схождение на коленчатом валу. Кроме того, правильность сборки можно проверить с помощью ползуна карданного вала. Его контакт должен указывать на высоковольтный провод 4-го цилиндра.

Если все отметки совпадают, можно переходить к проверке и регулировке.

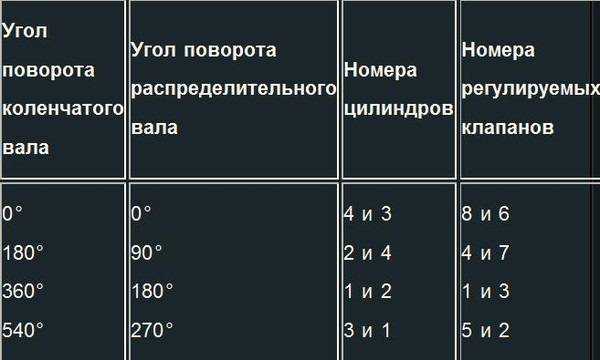

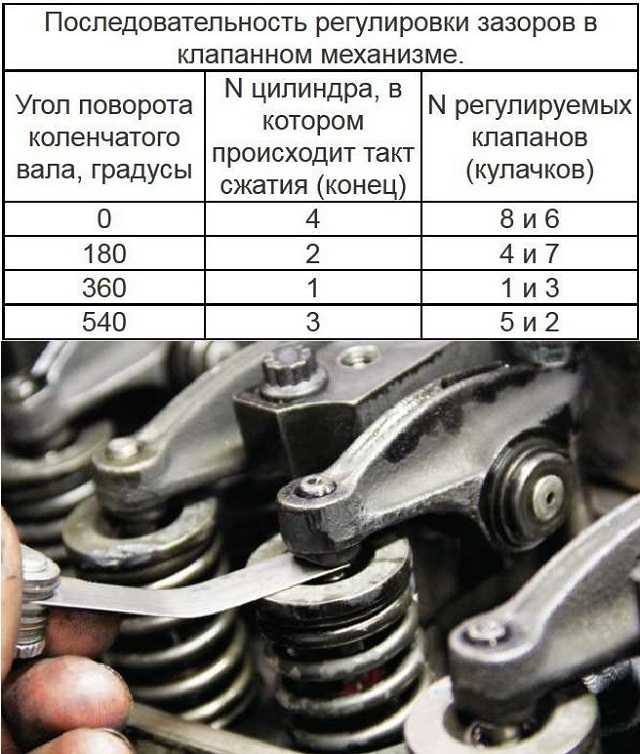

Порядок регулировки клапанов на ВАЗ-2103 представлен в таблице:

Проверка и регулировка

Из таблицы видно, что клапаны 8 и 6 проверяются и регулируются после установки их на TMT в цилиндре 4. Это означает:

А затем по имеющейся разметке установите угол поворота коленчатого вала на 180 градусов. (проверяем и регулируем 4-й и 7-й клапаны), затем 360 градусов. (1-й и 3-й клапан) и 540 градусов. (5-й и 2-й).

После выполнения всех регулировок установите на двигатель демонтированные элементы.

Особенности ВАЗ-2107

Но здесь можно использовать несколько упрощенную схему регулировки клапанов ВАЗ-2107.

Что касается версии с форсунками, то разница лишь в небольших отличиях маркировки на коленвале.

Таким образом, вы можете самостоятельно установить тепловой зазор на классических моделях ВАЗ.

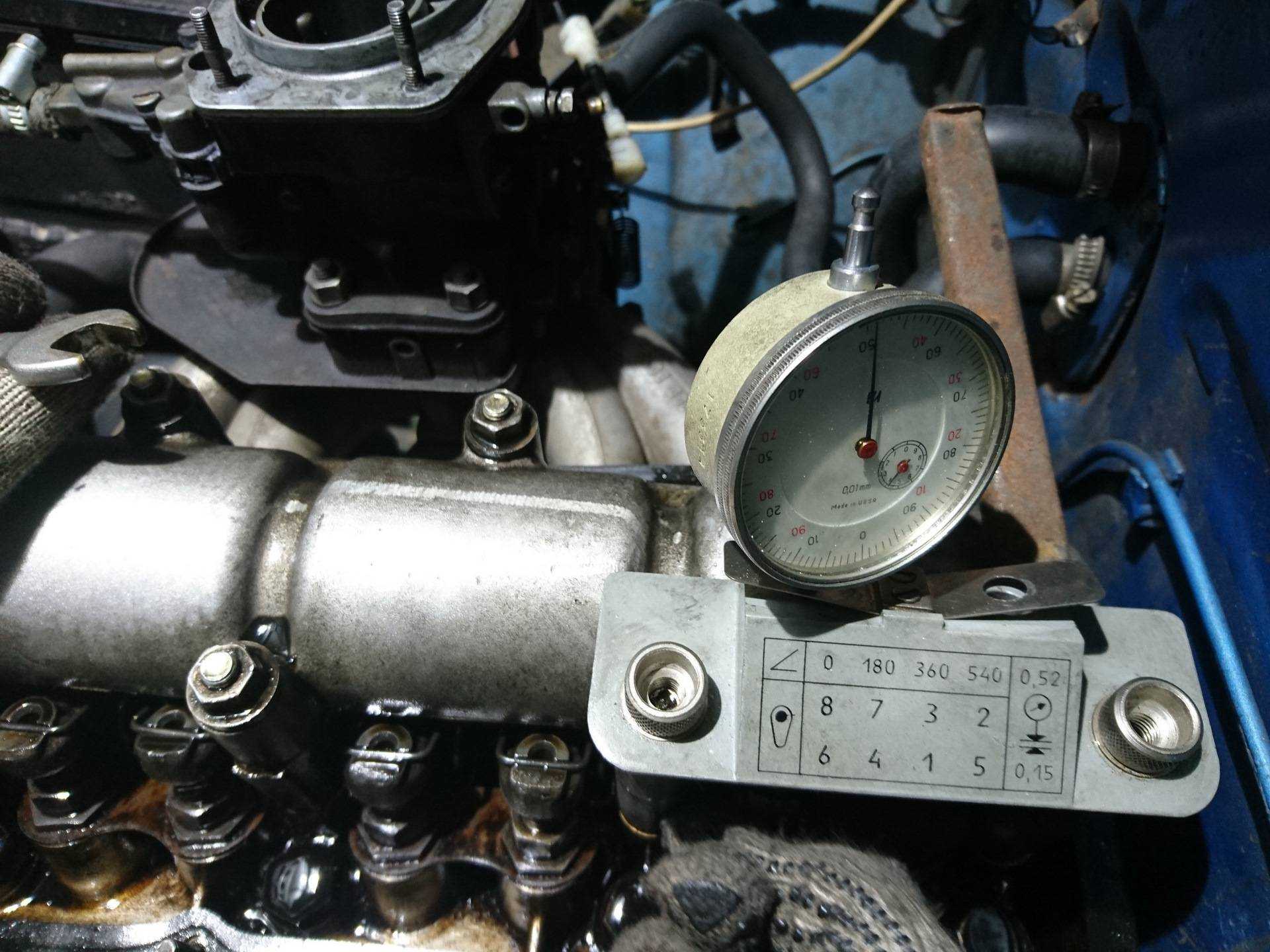

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

ПОРЯДОК РЕГУЛИРОВКИ КЛАПАНОВ ВАЗ 2107 – ПОШАГОВАЯ ИНСТРУКЦИЯ

Когда всё готово, можно приступать к непосредственному регулированию. Прежде чем осваивать процедуру, следует разобраться в устройстве газораспределительного механизма, выяснить, где находится тот тепловой зазор, который следует регулировать. Клапана на ВАЗ 2107, собственно, как на подавляющем большинстве автомобильных моторов, имеют верхнее расположение, то есть клапан перекрывает отверстие, расположенное над поршнем.

Для каждого цилиндра имеется по два клапана: впускной для подачи горючей смеси и выпускной для отвода выхлопных газов. Открывается просвет в головке блока цилиндров благодаря действию кулачков распредвала. Распредвал находится над клапанами и имеет для каждого из них свой эксцентрический кулачок, который передаёт движение на шток клапана через специальный рычаг. Регулировать следует зазор между кулачком (точкой противоположной эксцентрику) и рычагом.

Регулировка клапанов ВАЗ 21074 не отличается от регулировки «07» модели и начинается с того, что поршень в 4-м цилиндре устанавливается в верхнюю мёртвую точку (ВМТ), которая соответствует такту сжатия. В этот момент оба клапана будут закрыты. Для этого с помощью ключа на 38 проворачивает коленчатый вал до встречи метки на звёздочке распредвала с меткой на корпусе подшипников.

Теперь необходимо взять два рожковых ключа на «13» и «17», а также щуп. Клапаны регулируются в соответствии с определённым порядком, для чего нумеруются от передней части мотора.

Регулировка клапанов ВАЗ 2107 производится так:1.вставляем щуп между кулачком и рычагом 8-го и 6-го клапана поочерёдно;2.если щуп проходит с небольшим усилием, то зазор соответствует норме;3.беспрепятственное прохождение или застревание щупа указывает на необходимость регулирования;4.фиксируем головку регулировочного болта ключом на «13», отпускаем контргайку с помощью ключа на «17» и доворачиваем болт в нужную строну для увеличения или уменьшения зазора, затягиваем контргайку и проверяем зазор.Таким способом необходимо поступить с каждым клапаном, проворачивая каждый раз коленчатый вал на 180° от прежней точки. Эта операция соответствует повороту распределительного вала на 90°. С каждым поворотом необходимо регулировать такие по нумерации клапаны:

1) 180° — 4-й и 7-й;2) 360° — 1-й и 3-й;3) 540° — 5-й и 2-й.Порядок регулировки клапанов ВАЗ 2107 следует строго соблюдать, иначе можно полностью нарушить настройки системы газораспределения. После того, как каждый клапан проверен, необходимо провернуть несколько раз коленчатый вал и снова проверить зазоры. Необходимо добиваться того, чтобы щуп входил в каждый из зазоров с абсолютно одинаковым усилием.

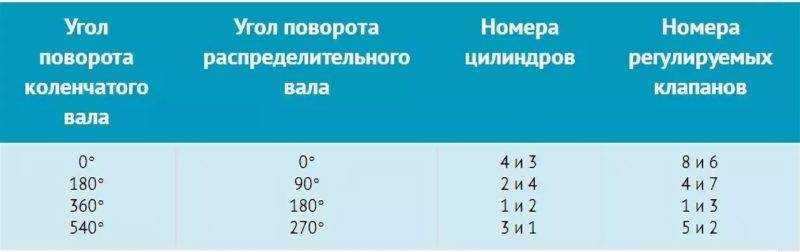

Порядок регулировки клапанов ВАЗ 2107

Как сказано выше, при совмещенных метках на шкиве коленвала и передней крышке двигателя, можно регулировать зазоры 6 и 8 клапанов, установленных на 3 и 4 цилиндрах. Далее надо вращать коленвал спецключом, чтоб изменить положение распредвала. Распредвал вращается вдвое медленнее коленвала, поэтому последний необходимо провернуть максимум на 540 градусов, что соответствует повороту распредвала на 270 градусов. Каждая пара клапанов регулируется после поворота распредвала на 90 градусов:

  • 0 градусов — 6 и 8 клапана;
  • 90 градусов — 4 и 7 клапана;
  • 180 градусов — 1 и 3 клапана;
  • 270 градусов — 5 и 2 клапана.

Таблицы регулировки клапанов на всей “классике” аналогичные.

Как отрегулировать клапаны механизма газораспределения на ВАЗ 2107

Клапаны являются важным элементом механизма газораспределения в двигателе не только ВАЗ 2107, но и любого другого бензинового карбюраторного двигателя. Именно бесперебойная работа восьми клапанов (по два на каждый цилиндр) обеспечивает правильный ток газов в цилиндрах, подводя топливно – воздушную смесь через впускной коллектор и удаляя выхлопные газы через выпускной. На фото хорошо видны кулачки, рычаги клапанов и сами клапаны (приведен фрагмент механизма с двумя распределительными валами).

Для чего нужна регулировка клапанов на ВАЗ 2107

Так как в цилиндрах постоянно сгорает смесь бензина с воздухом, то цилиндры и поршневая группа нагревается до высоких температур. Зазоры в клапанах (точнее, зазор между кулачком распредвала и рычагом клапана) нужно иметь для того, чтобы не было утечки топливной смеси и не было потери мощности двигателя, а также чтобы клапан после совершения поршнем работы своевременно отвёл из цилиндра выхлопные газы.

Диапазон этого зазора в процессе работы механизма газораспределения равен 0,15 мм. Такой толщины и должен быть специальный щуп, который используется при регулировке

Внимание! Зазор 0,15 мм указан для установки зазоров на холодном двигателе. Если нет возможности ждать, пока механизм ГРМ остынет

В таком случае регулировка клапанов ВАЗ 2107 своими руками проводится с «поправкой» на коэффициент температурного расширения из расчета 0,2 мм.

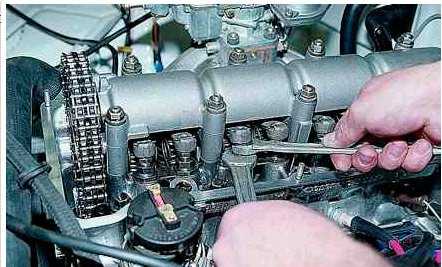

Изображён общий процесс регулировки зазора. Видны ключи на 13 мм и 17 мм, щуп.

В каких случаях нужно регулировать тепловой зазор в клапанах?

  • В случае если производился текущий ремонт газораспределительного механизма (замена распредвала, постели, звёздочки ГРМ, тогда регулировка клапанов ВАЗ 2107 нужна обязательно.
  • Появился шум в районе головки блока цилиндров;
  • В случае если после последней регулировки пробег автомобиля составил 15-16 тысяч км;
  • Если случилась потеря мощности и «приёмистости» двигателя. После проверки карбюратора следующим «кандидатом» на проверку идут именно клапаны;
  • Неоправданное увеличение расхода топлива.

Как проводится регулировка клапанов ВАЗ 2107

Для регулировки нужен щуп толщиной 0,15 мм (на холодном двигателе) и комплект рожковых ключей.

Вначале до клапанов нужно добраться, поэтому выполняем подготовительные действия и соблюдаем их порядок:

  • снимаем воздушный фильтр;
  • снимаем своими руками провода со свечей зажигания;
  • убираем «сапун» с крышки головки блока цилиндров;
  • снимаем крышку головки блока и прокладку крышки, заодно нужно осмотреть её на целостность;
  • с помощью газового ключа, или рожкового на 36 или ключа коленвала находим верхнюю мёртвую точку для первого цилиндра. Для этого выворачиваем свечу и вставляем в отверстие пробку, лучше на верёвочке, чтобы не искать. В момент максимального давления пробка вылетит.

Метка на шкиве коленвала при этом совмещается с длинной линией на крышке.

Теперь важно соблюдать порядок проверки, иначе можно своими руками вывести из строя всю систему газораспределения: в фазе верхней мёртвой точки для первого цилиндра можно отрегулировать зазоры для кулачков №№ 8 и 6, считая от привода ГРМ. Не забудьте, что клапаны на ВАЗ 2107 имеют верхнее расположение.
Берём рожковые ключи на 13 и 17 мм, и щуп 0,15 мм.
Меж рычагом и кулачком клапана № 6 и № 8 по очереди вставляем щуп

Если щуп проходит равномерно туго, то всё в порядке, и зазор в норме;

Если щуп «болтается» или он застревает, то необходима регулировка. Для этого ключом 13 мм держим головку болта регулировки, ослабляем ключом на 17 «контрящую» гайку, и вставим болт в нужное положение с помощью щупа. После этого вновь затягиваем контргайку ключом на 17 и проверяем, что наш зазор сохранился. На рисунке № 2 – регулировочный болт, № 3 – контргайка на 17 мм, № 1 – щуп. Вообще, регулировка клапанов ВАЗ 2107 проводится небольшим количеством инструментов, но щуп должен быть всегда в идеальном состоянии, без царапин и потёртостей.

  • Теперь нужно проверить другие кулачки. Для этого нужно повернуть коленвал на 180° (половина круга), и отрегулировать кулачки с номерами 4 и 7;
  • Следующая регулировка будет кулачков 1 и 3 (снова повернём коленвал на 180°), или на полный оборот относительно начала работы.
  • Последними будут кулачки №№ 5 и № 2. Для этого ещё на половину круга поворачиваем коленвал. Всего мы повернули на полтора круга, или на 540°.

Нужно помнить, что щуп должен вытаскиваться одинаково с сопротивлением, но не слишком туго. Однозначно, маленький зазор хуже большого, так как именно в этом случае клапаны могут «прогореть». Если вы решите выполнить регулировку своими руками, об этом нужно помнить.

После регулировки зазоров соблюдаем обратный порядок установки всех снятых деталей на двигатель.
