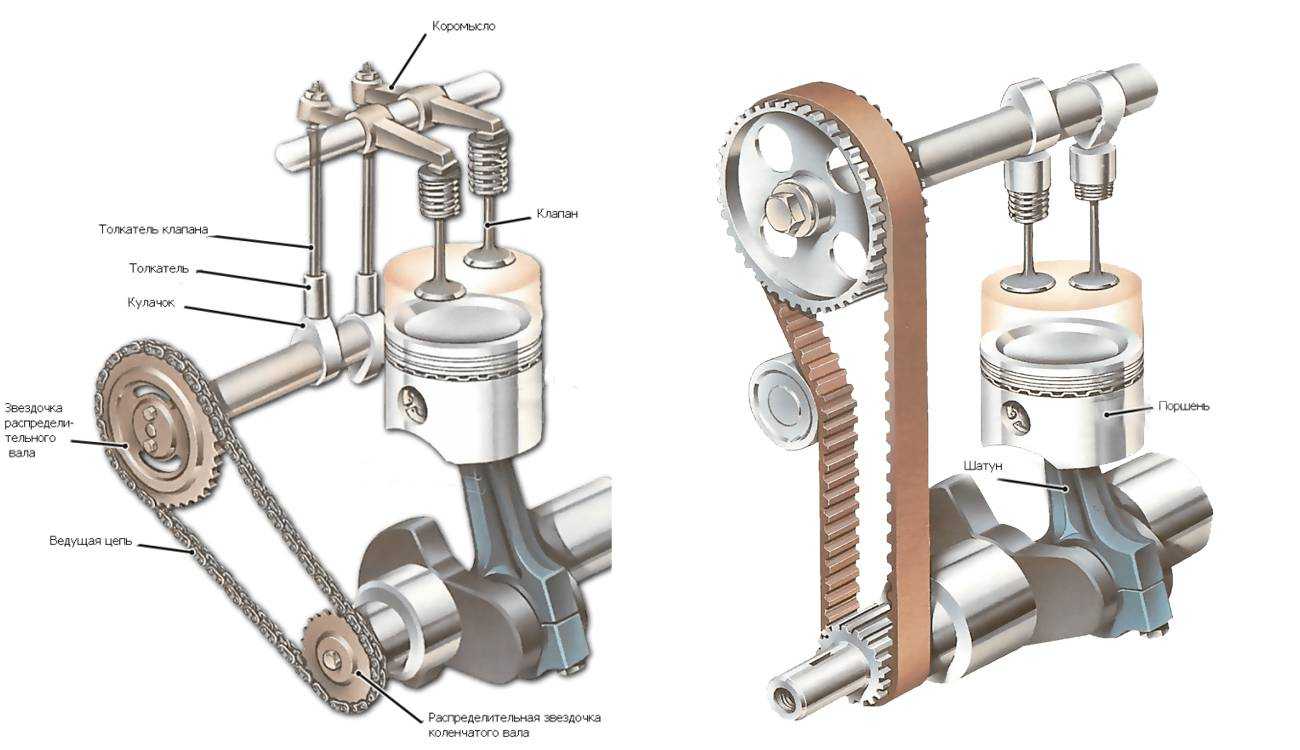

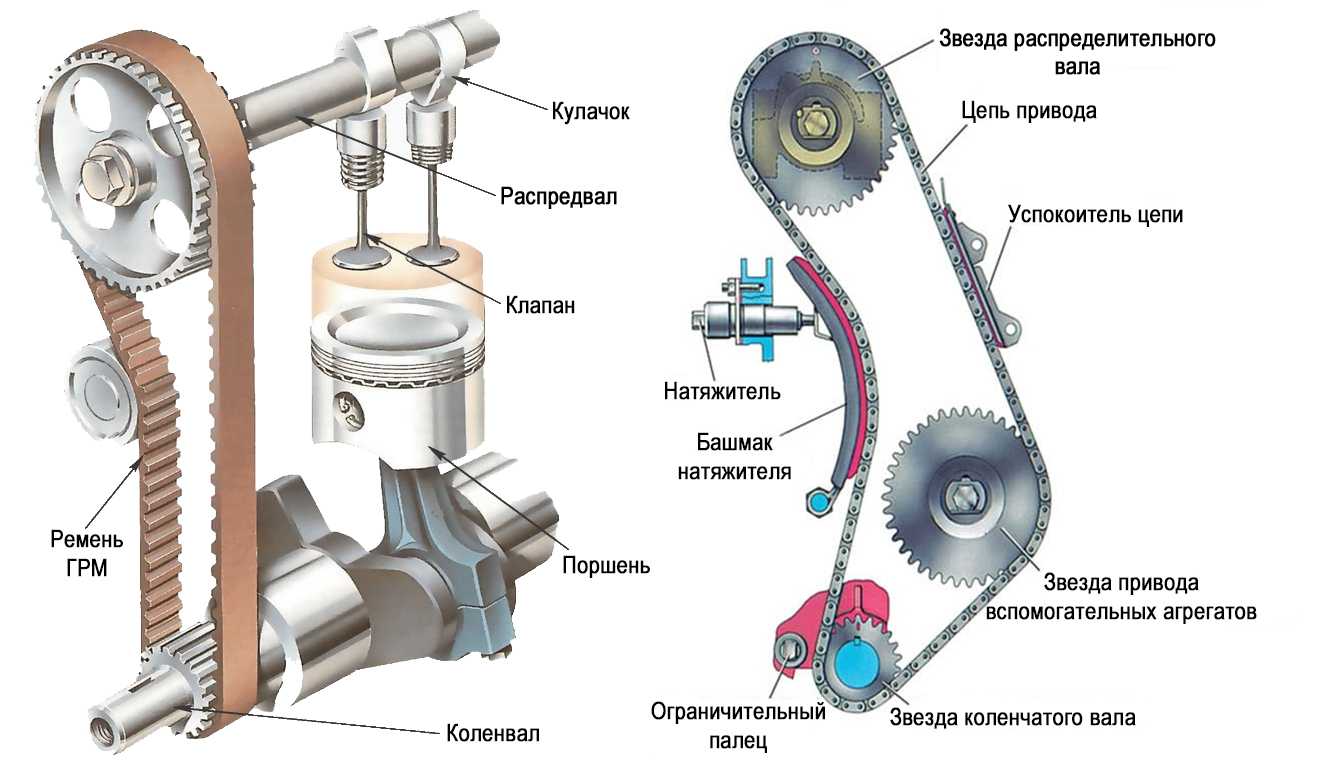

Механизм газораспределения

Порядок регулировки клапанов двигатель на примере ваз

Важность регулировки зазоров клапанов двигателя

После старта двигатель и все его детали начинают нагреваться, а значит, и расширяться. При этом не стоит забывать и про естественный износ трущихся и соприкасающихся частей. Это обуславливает необходимость строго определённых зазоров между некоторыми компонентами. И тепловые зазоры клапанов (между кулачком распредвала и стержнем клапана) относятся к одним из самых важных.

При слишком малом зазоре двигатель не сможет в полной мере реализовывать свой потенциал, что не замедлит сказаться на динамических и скоростных характеристиках автомобиля. Попутно будет происходить перегрев выпускных клапанов и оплавление их краёв.

Если же зазор будет больше положенного, то тут звоночком для автовладельца будет характерное «цоканье» мотора, которое иногда может уходить с прогревом машины. При увеличенном зазоре кулачок распредвала начинает «стук» по рокеру клапанного стержня, вместо того, чтобы продавливать его.

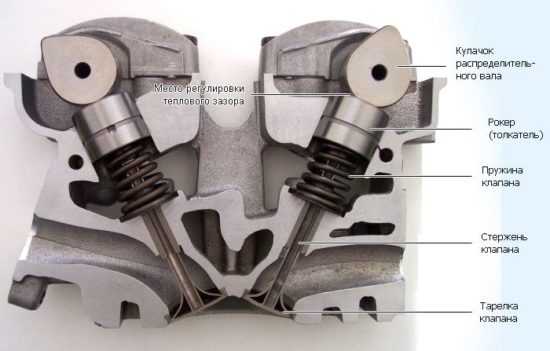

Клапанный механизм в разрезе на примере двигателя с двумя распредвалами

Необходимость регулировки клапанов назрела, если видны такие признаки:

  • в области крышки головки блока цилиндров присутствует посторонний, слегка звенящий звук;
  • ремонтировался газораспределительный механизм;
  • последняя регулировка тепловых зазоров клапанов проводилась более 20 тыс. км назад;
  • отдача двигателя заметно упала;
  • как последствие возможен высокий расход топлива.

В большинстве современных моторов для регулировки тепловых зазоров стоят гидрокомпенсаторы. Удобно и не требует стороннего вмешательства, хоть и бытует мнение, что износ компонентов всё равно происходит немного быстрее. Двигатели многих автомобилей, в частности на вазовской классике, требуют регулировки тепловых зазоров вручную. Кто-то считает это дело простым, кто-то, наоборот, работой ответственной и серьёзной. Всё зависит от опыта, вариантов приёмов, сноровки и терпения. Работы рекомендуется проводить примерно после 20 тыс. км пробега с момента последней регулировки.

Также нет особой разницы, с бензиновым или дизельным мотором придётся иметь дело. Существенных и принципиальных отличий в процессе регулировки клапанов тут нет.

Ещё лучше совместить настройку зазора клапанов с заменой масла в двигателе. Причём именно в такой последовательности. Это даст возможность грязи, пыли и песку, что могут попасть в мотор при регулировке уйти затем вместе со старым маслом и масляным фильтром.

Регулировка клапанов Хонда

Практически на всех ДВС Honda РК осуществляется с помощью регулировочных винтов. Наиболее часто встречающаяся система расположения клапанов – по обе стороны от распредвала, который установлен посередине ГБЦ. Чем-то такая схема напоминает двигатели Уфимского моторного завода, только на «Москвичах» имеется по два клапана в камере сгорания ГБЦ, а на «Хондах» – по четыре.

РК Honda производится на холодном ДВС, выставляются зазоры;

  • 0,17-0,25 мм – для «выпуска»;
  • 0,23-0,32 мм – для «впуска».

Величина зазора зависит от модели двигателя.

Регулировать клапана винтами значительно проще и быстрее, чем шайбами, но регулировку приходится выполнять чаще.

Рассмотрим, как можно отрегулировать клапана на моторе K24 (2.4 л), такой силовой агрегат устанавливается на модели CR-V второго поколения. Выполняем работу следующим образом:

  • демонтируем верхние декоративные крышки ДВС, отсоединяем от клапанной крышки все, что мешает ее снятию;
  • снимаем клапанную крышку, чтобы легче было прокручивать к/вал, выворачиваем свечи зажигания;
  • так как двигатель без свечей прокручивается довольно легко, можно его проворачивать ключом за гайку шкива ГУР;
  • прокручиваем к/вал до ВМТ, метки на обеих звездочках распредвалов должны смотреть вверх, еще две метки должны находится напротив друг друга;
  • также при установке меток можно ориентироваться на сами валы – на 1-ом цилиндре кулачки р/валов с каждой стороны смотрят вверх, навстречу друг к другу;
  • ослабляем контргайку на коромысле впускного вала (первый по счету), производим регулировку с помощью щупа 0,25 мм, установив необходимый зазор, контргайку затягиваем;
  • затем регулируем второй по счету клапан движка со стороны впускного коллектора;
  • аналогично производим РК со стороны выпускного коллектора, но уже щупом 0,3 мм;
  • проворачиваем коленвал на 180 градусов, регулируем зазоры на 3-м цилиндре;
  • точно также после поворота еще на половину оборота к/вала производим регулирование на 4-м цилиндре, и сделав еще пол-оборота – на втором.

Закрываем клапанную крышку, ставим на место кожухи, подсоединяем патрубки. Все, работа на этом закончена.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала Выпускной клапан Впускной клапан
40-50 1 3
220-230 5 2
400-410 8 6
580-590 4 7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана. Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры

Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Регулировка клапанов на моторе GA16 Nissan

Отрегулировать клапана на 1,6 литровом двигателе Ниссан GA16 можно достаточно просто, для этого понадобится только лишь:

  • набор щупов;
  • плоская мощная отвертка;
  • пинцет;
  • ключи для съема клапанной крышки.

Но в этом процессе есть один нюанс – так как регулировочные шайбы обычно приходится заказывать, следует сначала просто измерить зазоры во всех клапанах, и только на основании полученных данных уже заказывать шайбы нужного размера. С вазовскими «восьмерками» и «девятками» намного проще – все шайбы необходимых размеров продаются в автомагазинах.

Работу выполняем в следующем порядке:

  • демонтируем клапанную крышку;
  • устанавливаем ВМТ первого цилиндра, прокручиваем коленвал так, чтобы оба РВ смотрели кулачками вверх;
  • отжимаем толкатель отверткой, извлекаем регулировочную шайбу. На выпускных клапанах устанавливается зазор обычно 0,35 мм, на впускных – 0,2 мм;

К примеру, на выпускном клапане при замере зазор оказался 0,5 мм, а извлеченная регулировочная шайба имеет толщину 2,4 мм (240). Математика здесь простая – зазор больше допустимого на 0.5 — 0,35 = 0,15 мм, значит, и шайба должна быть толще на эту величину. 2,4 + 0,15 = 2,55 мм, получается, что необходимо заказывать шайбу номиналом 255.

Далее регулирование производится так же, как и на любом другом двигателе – с проворачиванием коленвала и регулировкой по каждому цилиндру, в порядке их работы 1342.

Порядок регулировки клапанов при помощи щупа

Регулировочные работы проводятся на холодном двигателе. Температура мотора должна быть в пределах 20-25 градусов Цельсия. Автомобиль должен стоять на ровной площадке. Если работы проводятся в гараже, необходимо обеспечить достаточный уровень освещенности рабочей зоны.

Перечень инструментов для выполнения регулировки:

  • Отвертка с прямым шлицем.
  • Ключ или ручной стартер для поворота коленчатого вала.
  • Гаечные ключи номиналом «10» «14» и «17».
  • Непосредственно сам щуп. Щуп будет выступать в данном случае в качестве специального измерительного прибора, который позволит судить о правильности выставленного теплового зазора.
  • Первоначальным этапом работы можно назвать частичную разборку газораспределительного механизма, что позволит обеспечить доступ к регулируемым деталям. Для этого снимаем крышку воздушного фильтра и сам воздушный фильтр.

Клапанная система двигателя ВАЗ 2106 выполнена по схеме коромысел

Затем снимается клапанная крышка и нашему взору открывается корпус распределительного вала, коромысла клапанов и штоки самих клапанов. После этого проворачиваем коленчатый вал до совпадения меток, нанесенных на крышке переднего сальника и шкиве. Такое положение коленчатого вала соответствует началу такта сжатия в цилиндре № 4. В этом положении проверяются зазоры клапанов № 8 и № 6 четвертого и третьего цилиндров. Вставляем щуп толщиной 0,15 мм в зазор между кулачком распредвала и коромыслом. Щуп должен войти с некоторым усилием. Если щуп не входит или входит слишком легко, то требуется регулировка зазора.

Правильная регулировка зазора происходит следующим образом:

  • При помощи гаечного ключа на «14» удерживаем головку регулировочного болта, а ключом на «17» ослабляем затяжку контргайки.
  • При помощи поворота головки регулировочного болта проводим регулирование зазора.
  • Контргайкой проводим фиксацию положения регулировочного болта.
  • После фиксации положения болта проводим повторную проверку щупом.

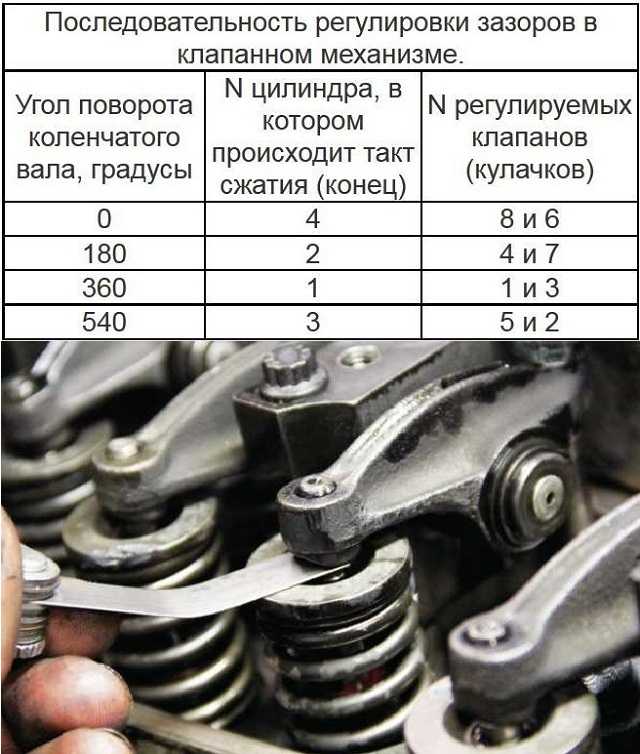

Для того чтобы корректно выполнить регулировку клапанов, необходимо составить своего рода таблицу, в которой указывается последовательность регулирования клапанов:

  • регулируем 6 и 8 клапана;
  • проворачиваем коленчатый вал на пол-оборота;
  • регулируем 4 и 7 клапана;
  • проворачиваем коленчатый вал на пол-оборота;
  • регулируем клапана номер 1 и 3;
  • проворачиваем коленчатый вал на пол-оборота;
  • завершаем регулировку выставлением зазора 5 и 2 клапана.

Затем следует несколько раз полностью провернуть коленчатый вал и еще раз проверить зазор при помощи щупа, после чего выполнить сборку всех демонтированных перед регулировкой узлов и деталей. Мы убедились, что регулировка клапанов по методу щупа сводится к двум простым операциям (в два приема): поворот коленчатого вала и регулировка высоты болта. Однако данный способ нельзя назвать точным из-за наличия износа в паре трения кулачок — коромысло.

Вышеуказанного недостатка лишен способ регулировки при помощи индикатора и регулировочной рейки.

Советы и рекомендации

Чтобы регулировка была правильной и эффективной, необходимо соблюдать несколько простых рекомендаций:

  • оптимальная температура двигателя для замеров – 20°C;
  • измерение зазоров необходимо повторять несколько раз;
  • на распределительном вале нужно ставить отметки;
  • после настройки зазоры необходимо перепроверить на прогретом двигателе;
  • о правильной установке зазоров свидетельствует тихая и ровная работа мотора.

Последовательность регулировки клапанов ВАЗ 2106

Регулярные проведения операции по настройке зазоров клапанного механизма продлит срок службы отдельных элементов двигателя и обеспечит бесперебойную его работу. В зависимости от типа двигателя и марки авто периодичность этих операций может меняться

Поэтому важно знать, когда и как часто необходимо выполнять регулировку

Как отрегулировать зазоры клапанов

Но благодаря инструкции, которая приведена выше, процесс регулировки клапанов по своей сложности не сильно будет отличаться от замены тормозных колодок или настройки сцепления. Удачи на дорогах, дорогие читатели!

Регулировка клапанов ваз

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега.

На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

  • Выпускные 0,4 мм;
  • Впускные 0,25 мм.

Последовательность регулировки зазоров клапанов двигателя

Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана. Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры

Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Что такое клапана на автомобиле и зачем нужна их регулировка

Если вы являетесь владельцем автомобиля марки Ланос с объемом двигателя 1,4 литра, а также Сенс и Шанс 1,3 и 1,4 литра, тогда необходимо знать, что они нуждаются в регулярном выполнении настройки клапанов. Перед тем, как прибегнуть к реализации процедуры, необходимо разобраться в конструктивных особенностях. Для начала вспомним — что такое клапана на автомобиле?

Это интересно! На Ланосах с объемами двигателей 1,5 и 1,6 литра, а также Шанс (1,5 литра) устанавливаются гидрокомпенсаторы, обеспечивающие автоматическую регулировку клапанов.

Клапана являются ключевыми деталями двигателей внутреннего сгорания, которые располагаются в блоке цилиндров. Представляют собой эти устройства цилиндрические «тарелки» со стержнями, которые осуществляют своевременное открытие и закрытие каналов рабочих камер двигателя. В закрытом состоянии клапана прилегают к седлам, тем самым осуществляя перекрытие каналов к рабочим камерам. На каждый цилиндр устанавливается по 2 клапана (впускной и выпускной), но есть двигатели, которые имеют по два впускных и 2 выпускных устройства на один цилиндр.

В процессе функционирования двигателя детали подвергаются колоссальным тепловым и механическим нагрузкам, поэтому для их изготовления применяются специализированные виды стали. При воздействии высоких температур, происходит увеличение размера стержней, а также расширение тарельчатой части детали. Чтобы обеспечить эффективную работу клапанов, в конструкции ГРМ автомобилей предусмотрены тепловые зазоры. Тепловым зазором называется расстояние между верхней частью стержня клапана и ударной частью коромысла. Отсутствие зазора приводило бы к тому, что при нагреве детали (происходит ее расширение), клапана прилегали к седлам с возникновением ударов.

В итоге теплового расширения металла меняются зазоры между торцами и толкающими кулачками. В ходе функционирования двигателя размеры зазоров увеличиваются или уменьшаются, превышая или уменьшая предельно допустимые значения. Увеличение зазоров проявляется в виде нестабильной работы мотора с сокращением его эксплуатационного ресурса.

Как должны работать клапаны ДВС

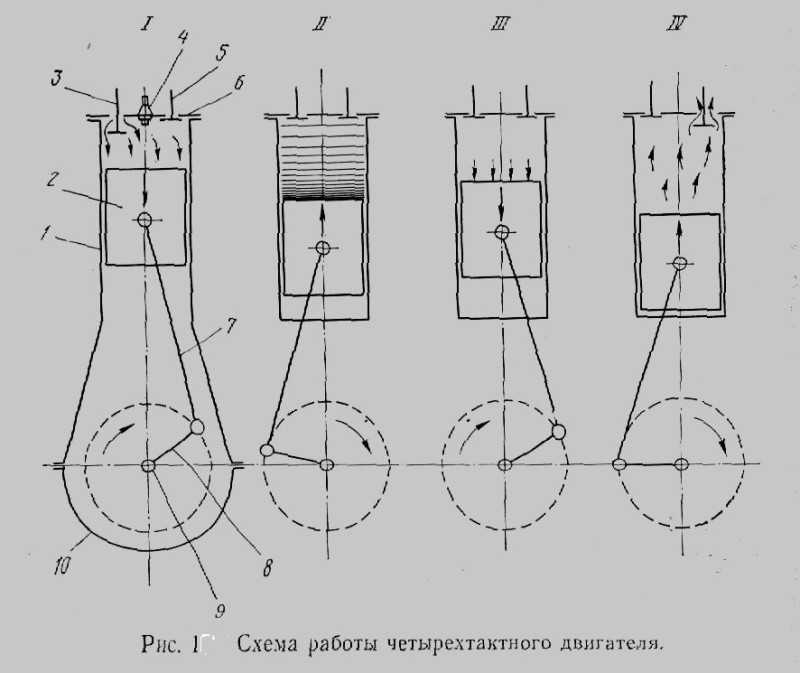

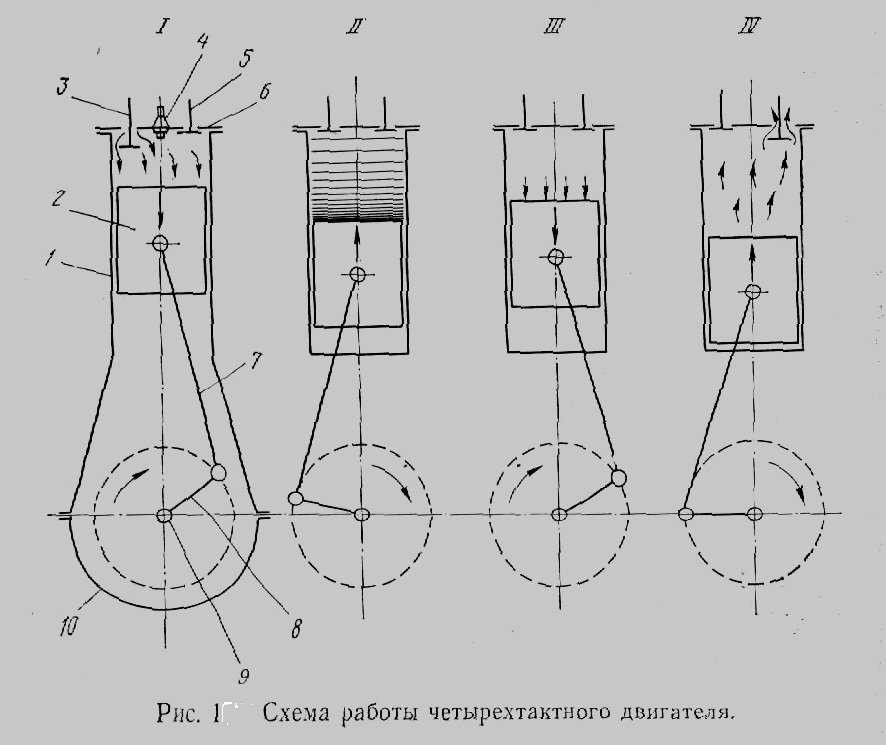

Рабочий цикл четырехтактного двигателя состоит из четырёх ходов: впуск, сжатие, рабочий ход и выпуск. Исходя из назначения этих тактов, можно понять, как должен работать механизм газораспределения: на такте впуска открыт впускной клапан, открывая доступ топливно-воздушной смеси в цилиндр; на такте сжатия оба клапана закрыты (иначе не сожмёшь); во время рабочего хода клапаны также закрыты, чтобы вся энергия расширения горящей смеси была направлена только на перемещение поршня; на ходе выпуска выпускной клапан открыт и отработавшие газы через него дружно покидают цилиндр.

Ровно так оно и было бы, если бы клапаны имели возможность открываться и закрываться мгновенно, пока поршень находится в своей мёртвой точке, верхней или нижней. Чтобы представить, что такое мгновение для периода времени, в течение которого происходит рабочий цикл двигателя, мы должны вспомнить, что современные двигатели легко достигают шести и более тысяч оборотов коленчатого вала за минуту. За один рабочий цикл коленвал совершает два оборота, значит, каждый из клапанов открывается и закрывается три тысячи раз за минуту. А поршень оказывается в своих мёртвых точках шесть тысяч раз! Для сравнения, скорострельность легендарного автомата Калашникова всего шестьсот выстрелов в минуту, ровно в десять раз меньше! В таких условиях даже несколько миллисекунд работы двигателя — это достойный внимания временной период, в течение которого происходят очень важные процессы.

В теории во время тактов сжатия и рабочего хода оба клапана закрыты. На рисунке: I — ход впуска, впускной клапан открыт; II — ход сжатия; III — рабочий ход; IV — ход выпуска, выпускной клапан открыт

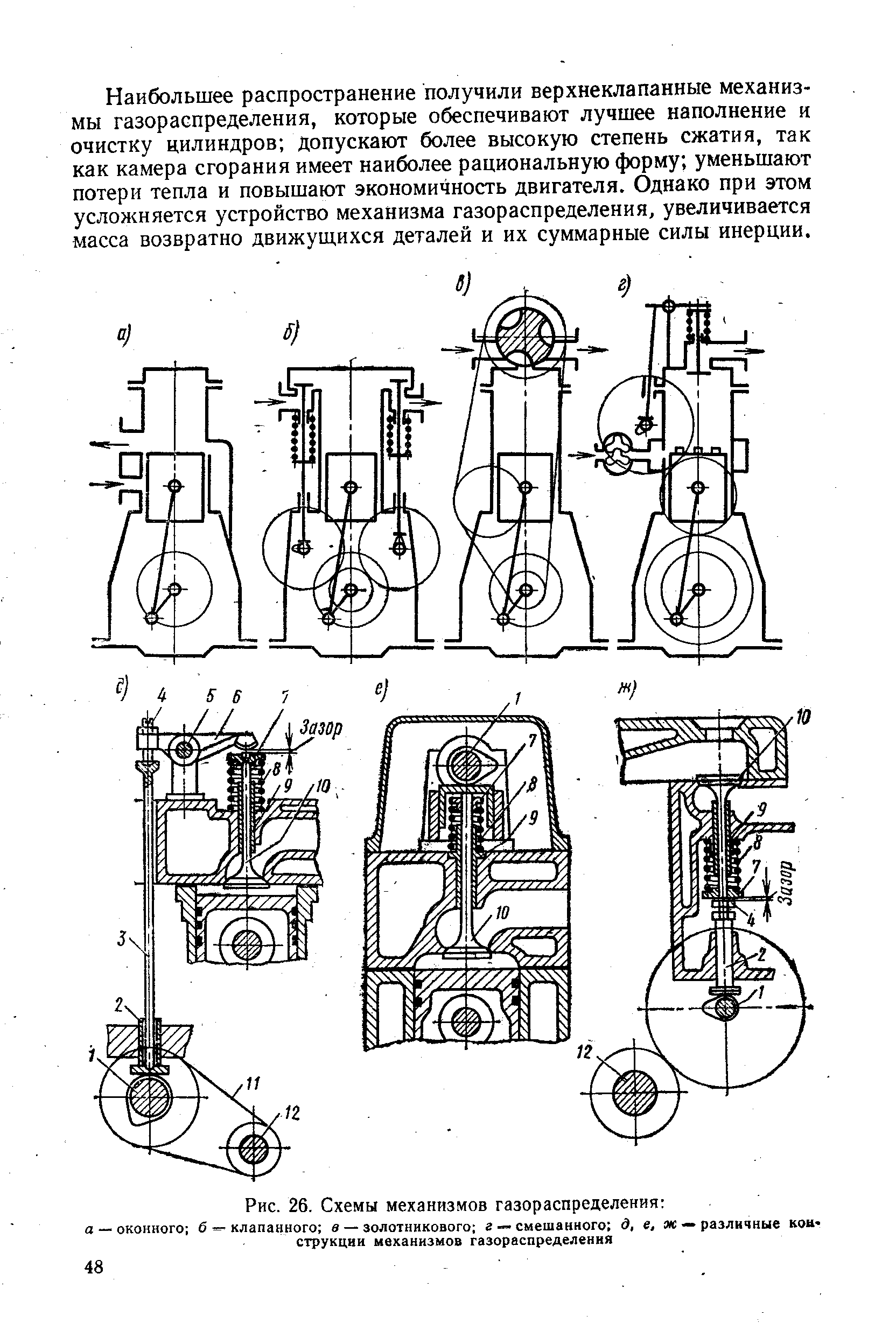

Конструкция и особенность работы клапанов

Клапан представляет собой цилиндрическую тарелку, выполненную из прочной стали. Конструкция клапана включает ножку и стержень. Для каждого цилиндра ДВС нужно не менее двух клапанов. Они должны плотно прилегать к седлам в закрытом состоянии, обеспечивая тем самым герметизацию цилиндра в момент сгорания топливной смеси.

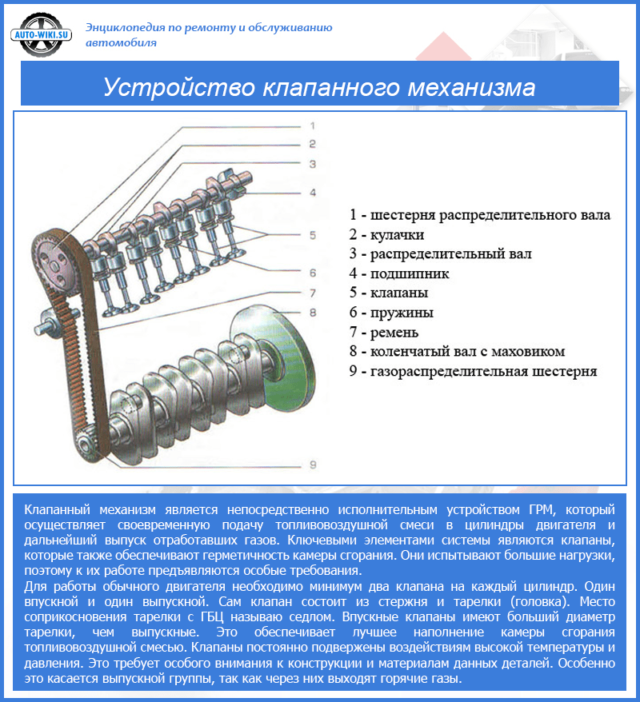

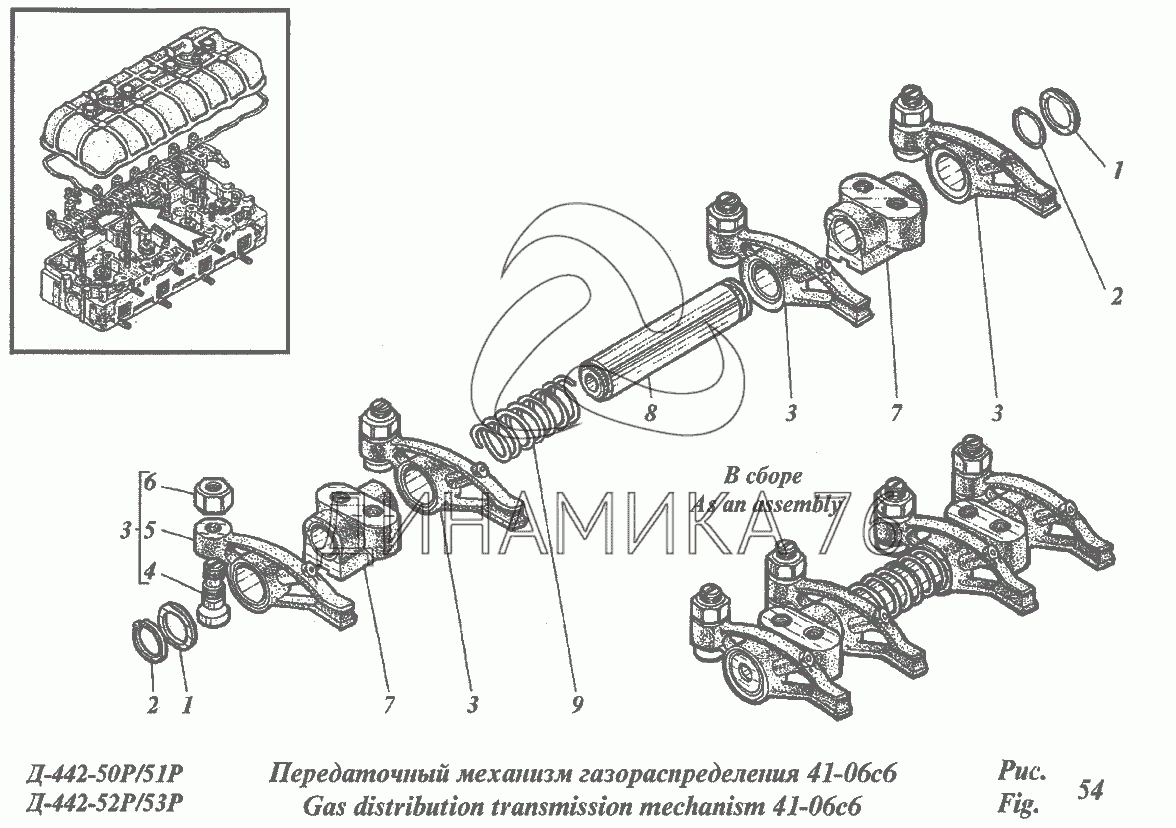

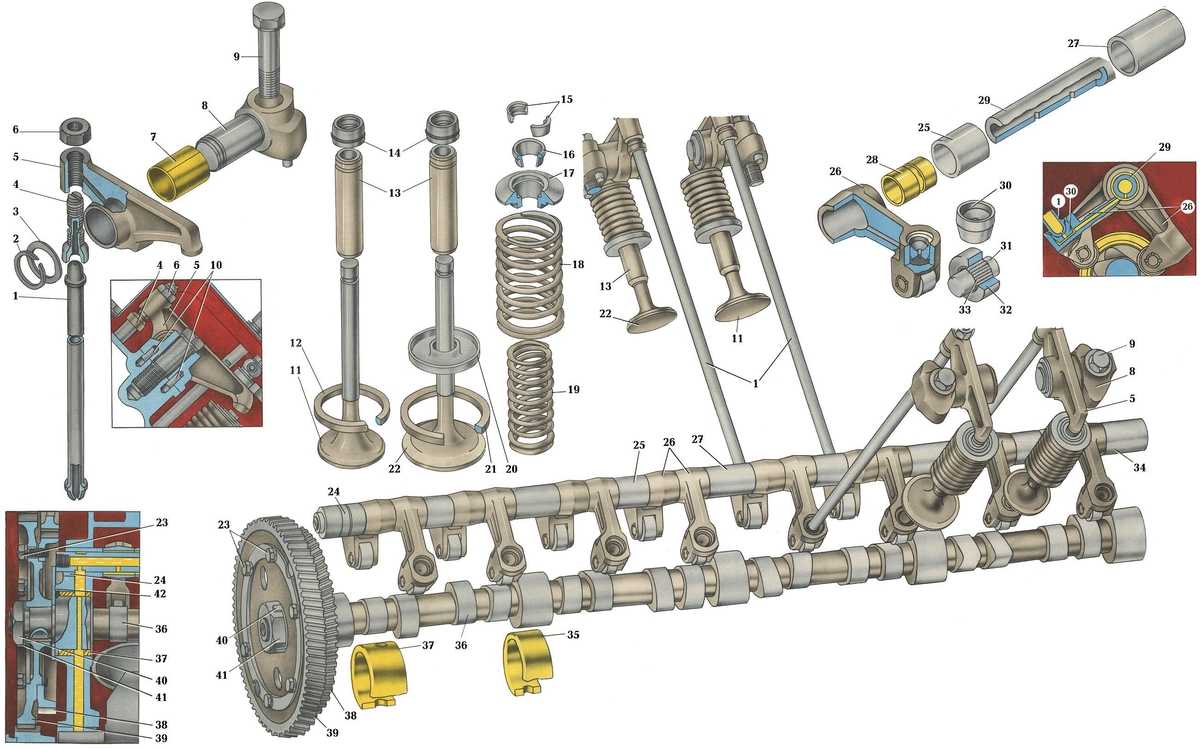

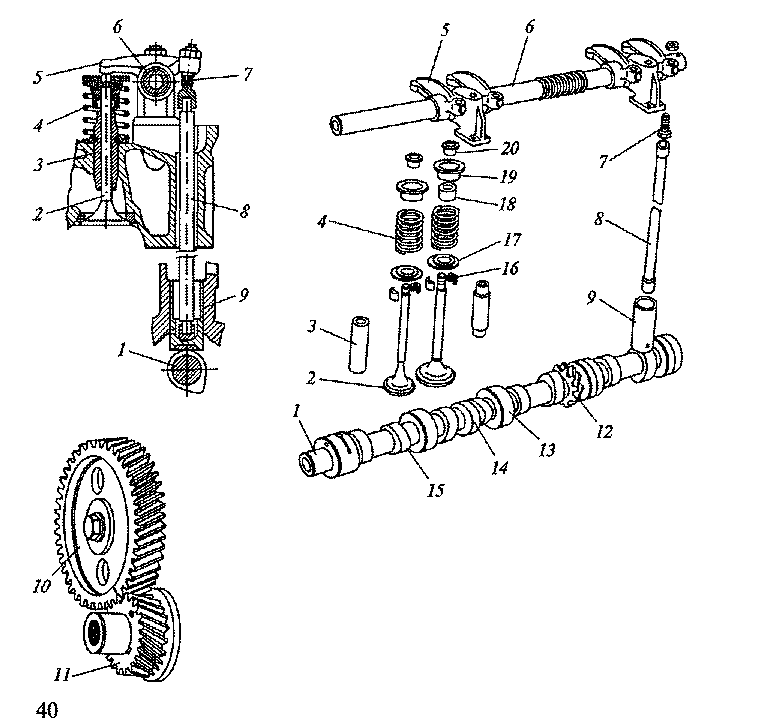

Устройство клапанного механизма

При работе впускные и выпускные клапана расширяются, а длина стержней при этом немного увеличивается. Это приводит к изменению зазоров между коромыслами и торцами. Постепенно эти показатели увеличиваются, из-за чего периодически нужно проводить регулировку для приведения зазоров в норму.

Как устроены клапана двигателя внутреннего сгорания

Chevrolet Lanos 1.5 i 4дв. седан, 86 л.с, 5МКПП, 2005 г.в. — регулировка зазоров в приводе клапанов

Не отрегулированы зазоры в приводе клапанов двигателя

Для чего нужна регулировка клапанов У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы — это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук. Что будет, если будут маленькие зазоры клапанов? Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.

Как происходит регулировка

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора

Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность

ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора

Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Что нужно для регулировки

Как уже было подмечено выше, отрегулировать тепловые зазоры клапанов на вазе можно своим руками. Для этого нужны набор шайб, некоторые приспособления и инструменты. Рейку можно сделать самодельную, но рентабельнее купить вилочку для установки зазоров на авторынке готовую.

Пяточки для регулировки понадобятся в диапазоне от 3,40 до 4,05 мм если в ГБЦ не менялись направляющие. Если же все-таки производился ремонт, или автомобиль на газу придется приобрести шайбы в диапазоне от 2,50 мм для выпускных клапанов. Впускные клапана как правило остается на прежнем зазоре, на них седла не топятся.

Таким образом, в данной статье рассмотрели вкратце порядок регулировки клапанов на автомобилях марки ВАЗ с передним приводом. Также затронули последствия несвоевременной настройки, и езды на газу.
